Tipo de producto	Campana extractora
Marca	FABER
Modelo	2156 LG/X A60
Distancia mínima de seguridad	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Número de velocidades	3 (mín., med., máx.)
Tipo de control	Deslizadores y microinterruptor
Iluminación	Sí, interruptor separado
Filtro de grasa	Metálico, lavable mensualmente
Filtro de carbón activo	Opcional, reemplazo cada 3 meses
Alimentación eléctrica	230 V ~ 50 Hz (estimación)
Clase de aislamiento	Clase I (conexión a tierra requerida)
Tipo de instalación	Bajo mueble de pared (aspirante o filtrante)
Conversión aspirante/filtrante	Sí, mediante botón de conversión
Material de la carcasa	No especificado (típicamente acero inoxidable)
Peso	No especificado (aproximadamente 10-15 kg)
Dimensiones (Al x An x Pr)	No especificadas
Seguridad	No flamear debajo de la campana, ventilación adecuada, instalación por profesional
Número de páginas del manual	96
Idiomas disponibles	FR, DA, DE, EN, ES, ET, FI, IT, LT, LV, NL, NO, PT, RU, SV

Preguntas frecuentes - 2156 LG/X A60 FABER

¿Cuál es la distancia mínima de seguridad entre la campana y la placa de cocción?

La distancia mínima de seguridad es de 650 mm. Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, deberá tenerla en cuenta imperativamente.

¿Cómo limpiar el filtro de grasa metálico?

Lave el filtro una vez al mes con agua tibia y un detergente. Evite doblarlo. Déjelo secar antes de volver a montarlo.

¿Con qué frecuencia hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse cada tres meses. No se puede lavar ni regenerar.

¿Qué hacer si la iluminación de la campana no funciona?

Abra la rejilla metálica y verifique que la bombilla esté bien enroscada. Si es necesario, reemplácela por una bombilla del mismo tipo y potencia.

¿Puedo usar la campana con una cocina a gas?

Sí, pero debe asegurar una ventilación adecuada de la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar.

¿Cómo pasar del modo aspirante al modo filtrante?

Abra la rejilla de aspiración, verifique que el botón de conversión esté en la posición filtrante, luego instale el filtro de carbón activo (no incluido de serie).

¿Cuáles son las precauciones de seguridad para los niños?

Este aparato puede ser utilizado por niños de más de 8 años bajo supervisión. No deje que los niños jueguen con el aparato. La limpieza no debe ser realizada por niños sin supervisión.

¿Cómo conectar la campana eléctricamente?

La conexión debe ser realizada por un técnico competente. Utilice un interruptor bipolar con una apertura de contactos de al menos 3 mm. Asegúrese de que la tensión de red corresponda a la indicada en la placa.

¿Qué hacer si el cable de alimentación está dañado?

Haga reemplazar el cable por el fabricante o por un técnico de un servicio posventa autorizado.

¿Se pueden flamear alimentos debajo de la campana?

No, está prohibido flamear alimentos debajo de la campana debido al riesgo de incendio.

MANUAL DE USUARIO 2156 LG/X A60 FABER

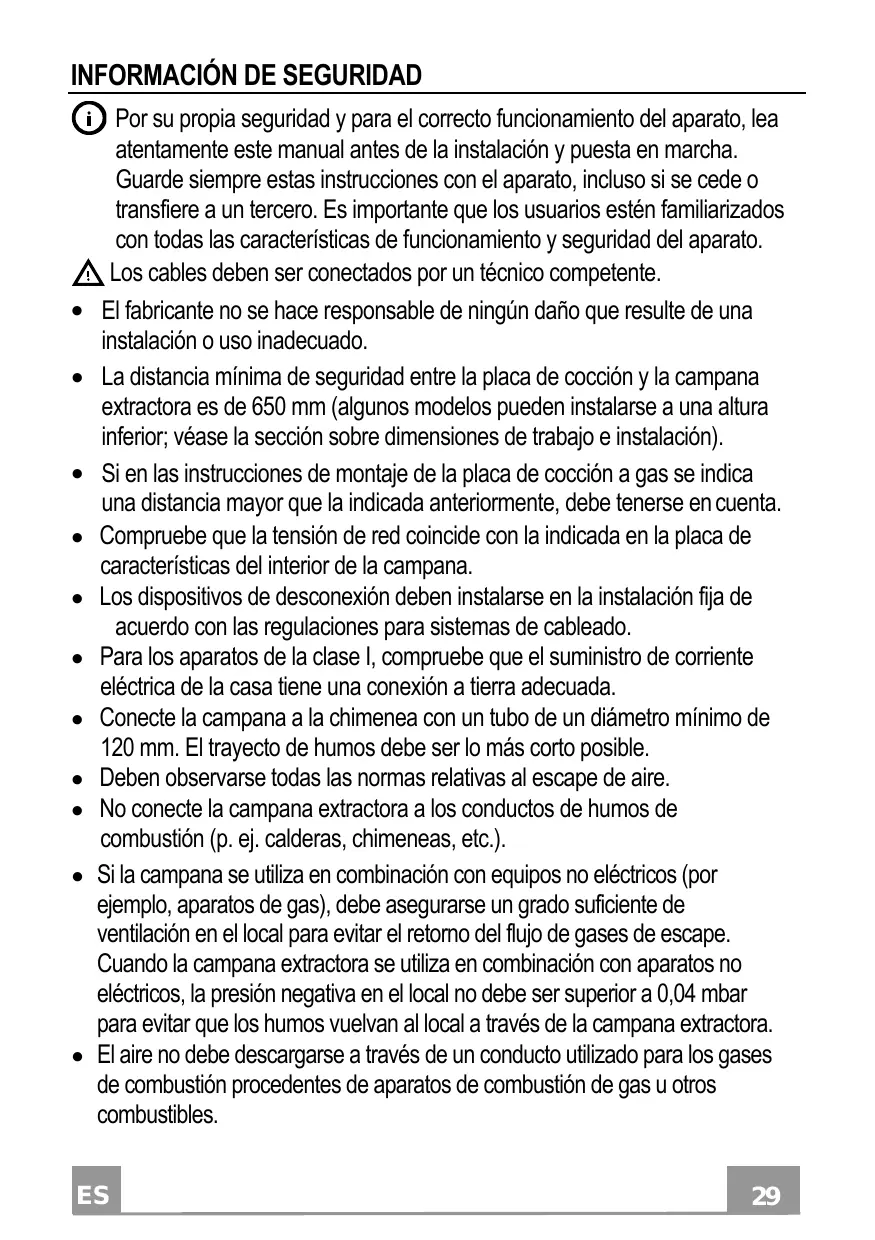

INFORMACIÓN DE SEGURIDAD......29

CARACTERÍSTICAS - INSTALACIÓN....31

USO 33

LIMPIEZA Y MANTENIMIENTO....33

ÍNDICE

PT

INFORMAÇÕES DE SEGURANÇA 35

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

⚠ ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

⚠ Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

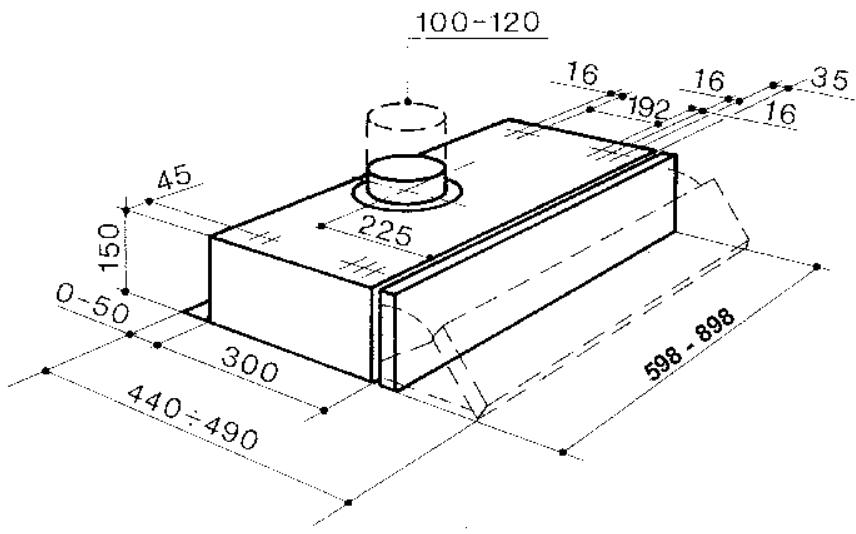

CARACTERÍSTICAS - INSTALACIÓN

COLOCACION EN UN ARMARIO

• Agujerear el armario siguiendo las instrucciones del capítulo Medidas.
• Sujetar la campana con los tornillos de largura 44,4 mm atornillándolos desde la parte interior del mueble.

Para instalar la campana en versión aspirante conectarla a la tubería de salida mediante un tubo rígido o flexible cuya elección se deja al instalador.

• Colocar la arandela en la salida del cuerpo de la campana.
• Abrir la rejilla de aspiración y controlar que la manopla de conversión se encuentre en la posición aspirante.
• Conectar la salida del aire de la campana con la salida de evacuación mediante un tubo.
• Sujetar el tubo con unas fajillas. El material no está incluído en la dotación.
• Asegurarse de que en el interior no estén colocados los filtros al carbón activado.

• Abrir la rejilla de aspiración y controlar que la mano-pla de conversión se encuentre en la posición filtrante.
• Colocar el filtro de carbón activado, que no está incluídoen las campanas en versión aspirante. (Las campanas con dos motores necesitan dos filtros).

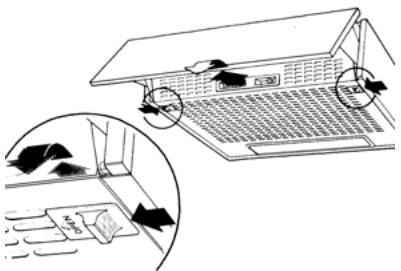

INSTRUCCIONES PARA ABRIR LA REJILLA DE ASPIRA- CIÓN

• Deslizar hacia el centro de la campana los pomos laterales y tirar al mismo tiempo de la rejilla hacia delante.
• La rejilla bajará girando alrededor de los dos pernos posteriores en los cuales quedará enganchada.
• Para desengancharlos completamente tirar suavemente hacia adelante la parte derecha de la rejilla y sacar el perno a través del ojal existente en el cuerpo de la campana.

- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

CUADRO DE MANDOS

1	Luces	Enciende y apaga la iluminación.
2	Motor	Enciende y apaga el motor de aspiración.
3	Velocidad	Determina las velocidades de ejercicio:
		1. Velocidad mínima, adecuada a un ricambio de aire continuo particolarmente silencioso, en presencia de pocos vapores de cocción.
		2. Velocidad media, adecuada a la mayor parte de las condiciones de uso, dada la relación óptima entre caudal de aire tratado y rumorosidad.
		3. Velocidad máxima, adecuada a afrontar emisiones máximas de vapores de cocción, incluso durante periodos prolungados.

OPCIONALES

4	Micro	Microinterruptor accionado por el movimento de la visiera, comanda el encendido y apagado en las condiciones establecidas anteriormente por el quadro de mandos.
5	Led	Indica que el motor de aspiración está encendido.

LIMPIEZA Y MANTENIMIENTO

FILTRO ANTIGRASA

Un mantenimento constante garantiza un buen funcionamiento y redimiento. Es necesario prestar una atención particular al filtro antigrasa y al filtro al carbón activado (si la campana es enversión filtrante) que hay que cambiar regularmente.

Su función consiste en retener las partículas de grasa en suspensión. Se encuentra situado en la parte interna de la rejilla de aspiración y puede ser de material sintético o metálico. El mantenimiento del filtro antigrasa cambia según el tipo que se use. El filtro sintético no se puede lavar y hay que cambiarlo cada tres meses. El filtro metálico hay que lavarlo cada mes en agua caliente y jabón sin doblarlo. Dejar que se seque bien antes de volver a montarlo.

Su función consiste en retener los olores presentes en el flujo de aire que lo atraviesa.

El aire vuelve a ser introducido en la cocina, una vez depurado, tras varios pasajes a través del filtro. El filtro al carbón no se puede lavar y hay que substituirlo más o menos cada tres meses. Para quitar el filtro al carbón, abrir la rejilla metálica de aspiración y girar ligeramente el filtro en sentido contrario a las agujas del reloj realizando al mismo tiempo una ligera presión. Para volver a montarlo repetir la opreación al contrario.

ATENCION! Si los filtros no estan bien limpios o no se substituyen según las instrucciones dadas por el coinstructor, pueden incendiarse. Para quitar el filtro antigrasa es necesario abrir la rejilla de aspiración y quitar las piezas metálicas que lo sujetan.

ILUMINACION

Si una de las bombillas no funziona, abrir la rejilla metálica y comprobar que esté enroscada bien.

Si hay que cambiarla, usar una bombilla del mismo tipo y potencia.
