2156 LG/X A60 - Virtuves nosūcējs FABER - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	FABER
Modelis	2156 LG/X A60
Minimālais drošības attālums	650 mm
Izvadkanāla diametrs	120 mm minimālais
Ātrumu skaits	3 (min, vidējs, max)
Vadības veids	Slīdņi un mikro-slēdzis
Apgaismojums	Jā, atsevišķs slēdzis
Tauku filtrs	Metāla, mazgājams katru mēnesi
Aktīvās ogles filtrs	Izvēles, nomaiņa ik pēc 3 mēnešiem
Elektroapgāde	230 V ~ 50 Hz (aptuvens)
Izolācijas klase	I klase (nepieciešams zemējums)
Uzstādīšanas veids	Zem sienas skapja (izsūcošs vai filtrējošs)
Pārveidošana izsūcošs/filtrējošs	Jā, izmantojot pārveidošanas pogu
Korpusa materiāls	Nav norādīts (parasti nerūsējošais tērauds)
Svars	Nav norādīts (apmēram 10-15 kg)
Izmēri (A x P x D)	Nav norādīti
Drošība	Ne liesmot zem nosūcēja, pietiekama ventilācija, uzstādīšana profesionālim
Rokasgrāmatas lapu skaits	96
Pieejamās valodas	FR, DA, DE, EN, ES, ET, FI, IT, LT, LV, NL, NO, PT, RU, SV

Bieži uzdotie jautājumi - 2156 LG/X A60 FABER

Kāds ir minimālais drošības attālums starp nosūcēju un plīts virsmu?

Minimālais drošības attālums ir 650 mm. Ja gāzes plīts instrukcijās norādīts lielāks attālums, lūdzu, to obligāti ņemiet vērā.

Kā tīrīt metāla tauku filtru?

Mazgājiet filtru reizi mēnesī ar siltu ūdeni un mazgāšanas līdzekli. Izvairieties to salocīt. Ļaujiet nožūt pirms atkārtotas uzstādīšanas.

Cik bieži jāmaina aktīvās ogles filtrs?

Aktīvās ogles filtrs jāmaina ik pēc trim mēnešiem. To nevar mazgāt vai atjaunot.

Ko darīt, ja nosūcēja apgaismojums nedarbojas?

Atveriet metāla režģi un pārbaudiet, vai spuldze ir labi ieskrūvēta. Ja nepieciešams, nomainiet to ar tāda paša veida un jaudas spuldzi.

Vai es varu izmantot nosūcēju ar gāzes plīti?

Jā, bet jums jānodrošina pietiekama telpas ventilācija, lai novērstu sadegšanas gāzu atgriešanos. Negatīvais spiediens nedrīkst pārsniegt 0,04 mbar.

Kā pārslēgties no izsūcošā režīma uz filtrējošo režīmu?

Atveriet izsūkšanas režģi, pārbaudiet, vai pārveidošanas poga atrodas filtrējošā stāvoklī, pēc tam uzstādiet aktīvās ogles filtru (nav iekļauts standarta komplektācijā).

Kādi drošības piesardzības pasākumi ir bērniem?

Šo ierīci drīkst lietot bērni, kas ir vecāki par 8 gadiem, uzraudzībā. Neļaujiet bērniem spēlēties ar ierīci. Tīrīšanu nedrīkst veikt bērni bez uzraudzības.

Kā elektriski pieslēgt nosūcēju?

Pieslēgšanu jāveic kompetentam tehniķim. Izmantojiet bipolāru slēdzi ar kontaktu atvērumu vismaz 3 mm. Pārliecinieties, ka tīkla spriegums atbilst norādītajam uz plāksnītes.

Ko darīt, ja barošanas vads ir bojāts?

Lūdziet nomainīt vadu ražotājam vai pilnvarota servisa tehniķim.

Vai zem nosūcēja drīkst liesmot ēdienu?

Nē, ir aizliegts liesmot ēdienu zem nosūcēja ugunsbīstamības dēļ.

LIETOŠANAS INSTRUKCIJA 2156 LG/X A60 FABER

• Lai izurbtu korpusu, ievērot norādījumus, kas iekļauti mērogotajā rasējumā nodalā par tvaika nosūcēja gabarītiem.
• Lai nofiksētu tvaika nosūcēju pie korpusa, izmantot 44,4 mm garas skrūves, ievietojot un pievelkot tās no korpusa iekšpuses.

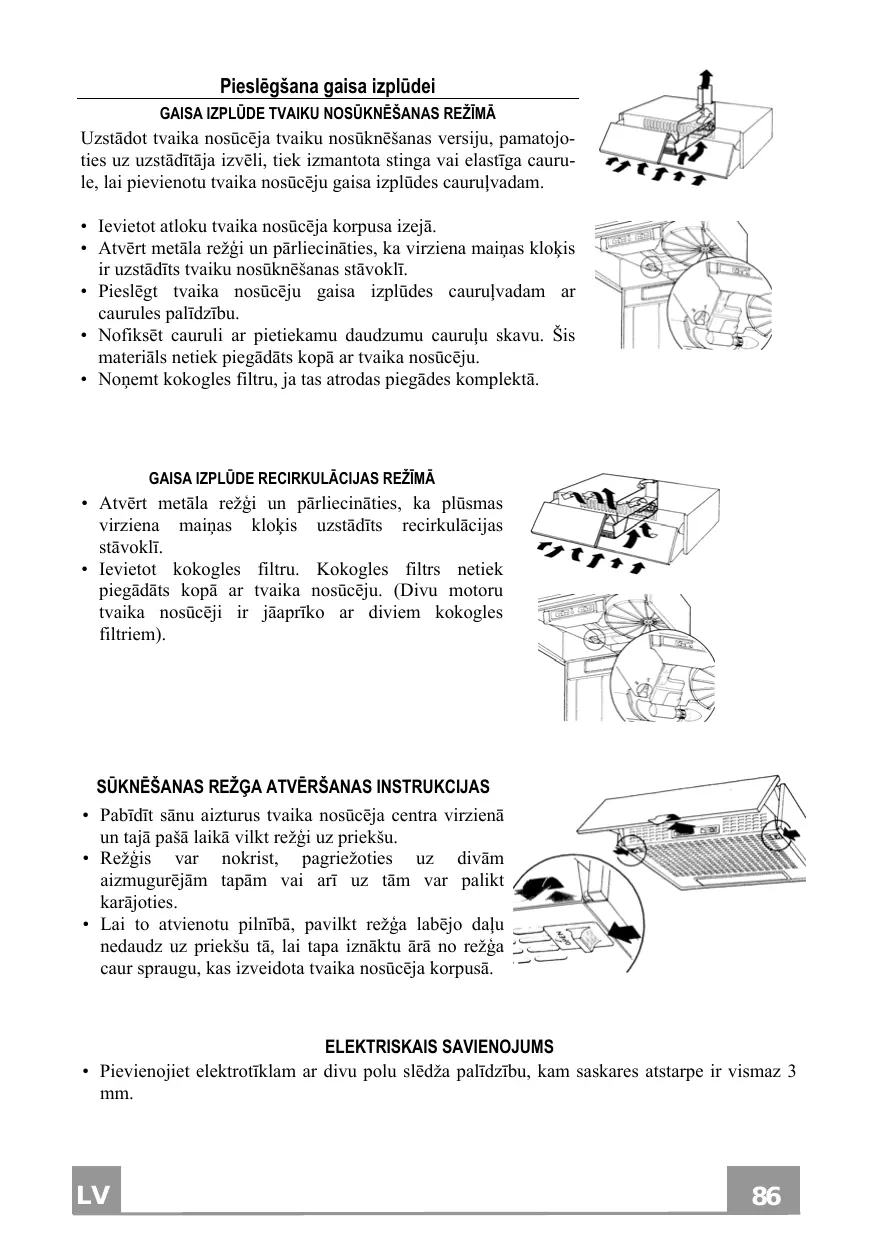

Pieslēgšana gaisa izplūdei

GAISA IZPLÜDE TVAIKU NOSÜKNÉŠANAS REŽİMÄ

Uzstādot tvaika nosūcēja tvaiku nosūknēšanas versiju, pamatojoties uz uzstādītāja izvēli, tiek izmantota stinga vai elastīga caurule, lai pievienotu tvaika nosūcēju gaisa izplūdes cauruļvadam.

• Ievietot atloku tvaika nosūcēja korpusa izejā.
• Atvērt metāla režīi un pārliecināties, ka virziena maiņas klokis ir uzstādīts tvaiku nosūknēšanas stāvoklī.
• Pieslēgt tvaika nosūcēju gaisa izplūdes cauruļvadam ar caurules palīdzību.
• Nofiksēt cauruli ar pietiekamu daudzumu cauruļu skavu. Šis materiāls netiek piegādāts kopā ar tvaika nosūcēju.
• Noņemt kokogles filtru, ja tas atrodas piegādes komplektā.

• Atvērt metāla režī un pārliecināties, ka plūsmas virziena maiņas kloķis uzstādīts recirkulācijas stāvoklī.
• Ievietot kokogles filtru. Kokogles filtrs netiek piegādāts kopā ar tvaika nosūcēju. (Divu motoru tvaika nosūcēji ir jāaprīko ar diviem kokogles filtriem).

• Pabīdīt sānu aizturus tvaika nosūcēja centra virzienā un tajā pašā laikā vilkt režgi uz priekšu.
• Režgis var nokrist, pagriežoties uz divām aizmugurējām tapām vai arī uz tām var palikt karājoties.
• Lai to atvienotu pilnībā, pavilkt režga labējo daļu nedaudz uz priekšu tā, lai tapa iznāktu ārā no režga caur spraugu, kas izveidota tvaika nosūcēja korpusā.

- Pievienojiet elektrotīklam ar divu polu slēdža palīdzību, kam saskares atstarpe ir vismaz 3 mm.

Vadības panelis

1	Apgaismojums	Apgaismojuma sistēmas ieslēgšana/izslēgšana.
2	Motors	Motora ieslēgšana/izslēgšana.
3	Ātrums	Ātruma regulēšana:
		1. Minimāls ātrums, īpaši klusa darbība, nepārtraukta gaisa apmaiņa, piemērots, ja pastāv tikai neliels ēdiena gatavošanas tvaiku un smaku daudzums.
		2. Vidējs ātrums, optimālas proporcijas starp tvaika nosūcēja nosūknēšanas jaudu un trokšņu līmeni, tādēļ tas ir piemērots lielākajai daļai ēdiena gatavošanas apstākļiem.
		3. Maksimāls ātrums, piemērots ēdiena gatavošanas apstākļiem, ja pat uz ilgāku laiku tvaikiem un smakām ir maksimāla emisija.

PĒC PASŪTĪJUMA

4	Mikroslēdzis	Mikroslēdzis, kas tiek aktivizēts, pārbīdot deflektoru. Tas ieslēdz un izslēdz tvaika nosūcēju, pamatojoties uz iepriekšējiem apstākļiem, kas uzstādīti ar slīdņa palīdzību uz vadības paneļa.
5	Signāllampiņa	Signāllampiņa, kas norāda, ka ir ieslēgts motors.

APKOPE UN TİRİŞANA

TAUKU FILTRS

Regulāra tehniskā apkalpošana un tīrīšana var nodrošināt labu veiktspēju un drošību, vienlaicīgi pagarinot tvaika nosūcēja lietderīgās kalpošanas periodu. Vienmēr īpaša uzmanība ir jāpievērš tauku filtra tīrībai, kā arī regulāri ir jānomaina kokogles filtrs (recirkulācijas modelis). Lai izņemtu filtrus turpmākajai tīrīšanai un nomainīšanai, vispirms atvērt metāla režga paneli.

Filtrs aiztur cietās smērvielas daļiņas. Tas tiek pielāgots apakšējā reẕ̌ga otrā pusē, un tas var būt no sintētiska materiāla vai metāla. Tauku filtrs atšķiras atbilstoši izmantotajam tipam: sintētiskos tauku filtrus nedrīkst mazgāt, tādēl tie ir jānomaina pēc katriem trim mēnešiem. Metāla tauku filtri ir jāmazgā vienreiz mēnesī karstā ūdenī, izmantojot maigu mazgāšanas līdzekli vai šķidrās ziepes. Tos nedrīkst locīt, tie ir jānožāvē pirms uzstādīšanas atpakaļ savā vietā. Filtrs ir viegli izņemams no reẕ̌ga, piespiežot stieples spailes vienā pusē un izņemot.

Recirkulācijas režīmā kokogles filtrs uzsūc smakas un aromātus. Kokogles filtru nevar tīrīt, tādēl tas ir jānomaina vismaz pēc katriem sešiem mēnešiem vai daudz biežāk, ja tvaika nosūcējs tiek lietots pastāvīgi.

Lai nomainītu kokogles filtru, atbalstīt filtru ar vienu roku, noņemt apaļo disku caur kokogles filtra centru un pagriezt to, kamēr filtrs neiznāk ārā.

Atlikt vietā, veicot operācijas pretējā secībā.

BRĪDINĀJUMS! Ja filtri netiek tīrīti un nomainīti atbilstoši ieteiktajam, tad iespējams ugunsgrēka bīstamības risks.

DARBVIRSMAS APGAISMOJUMS

Ja kādā brīdī lampa pārstāj funkcionēt, tad atvērt metāla režga paneli un pārbaudīt, vai lampa ir pilnībā ieskrūvēta turētājā.

Veicot lampas nomaiņu, nepieciešams identiski visu atlikt vietā, lai nodrošinātu tvaika nosūcēja drošu darbību.
