KASUTUSJUHEND 2156 LG/X A60 FABER

Teie ohutuse ja seadme öige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike).
• Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikumm tömbelööriga vähemalt 120 mm läbimööduga toru abil. Tee lõörini peab olema võimalikult lühike.
• Täidetud peavad olema öhu väljutamisega seotud määrused.
• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.
• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tömbamist ruumi pliidikummi poolt.
• Öhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena.

• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.

• Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa.

• Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi.

⚠️ HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled.

- Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

⚠ HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge pliidikummi all flambeerige – tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.

- Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

- Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse.

⚠ Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud periodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

- sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

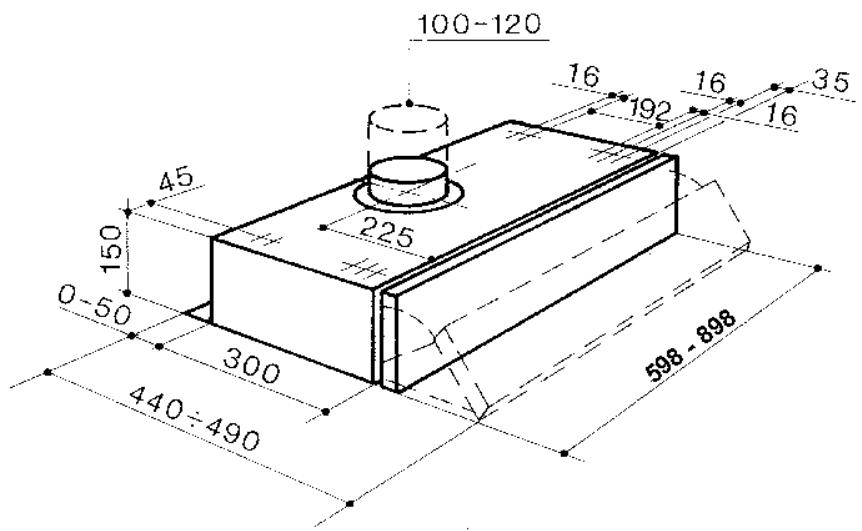

OMADUSED - PAIGALDAMINE

100-120 16 192 16 35 45 225 150 0-50 300 440÷490 598-898

PLIIDIKUMMI KINNITAMINE KAPI ALLA

• Kapi puurimiseks järgige pliidikummi mõõtmetega tegelevas peatükis toodud mõõtejoonise näitusid.
• Kasutage pliidikummi kapile kinnitamiseks 44,4 mm pikkusi kruvisid, sisestades ja pingutades need kapi sisemusest.

Ühendus õhuväljundiga

ÕHUVÄLJUND TORUSTIKU REŽIIMIS

Torustikuga pliidikummi paigaldamisel, paigaldaja valikul, kasutatakse jäika või painduvat toru, et ühendada pliidikumm öhuväljundi torustikuga.

• Asetage äärik pliidikummi korpuse väljundile.
• Avage metallvõre ja veenduge, et konverteerimise nupp on torustiku asendis.
• Ühendage pliidikumm toru abil õhuväljundi torustikuga.
• Kinnitage toru piisava koguse toruklambritega. Neid ei ole lisatud pliidikummi komplektile.
• Eemaldage aktiivsöefilter, kui see on olemas.

• Avage metallvõre ja veenduge, et konverteerimise nupp on retsirkuleerimise asendis.
• Paigaldage aktiivsöefilter. Aktiivsöefilter ei ole lisatud pliidikummi komplektile. (Kahe mootoriga pliidikummid tuleb varustada kahe aktiivsöefiltriga.)

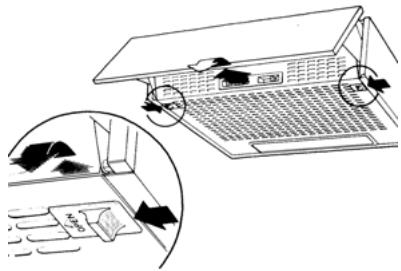

• Libistage külgkinnitusi pliidikummi keskme suunas ning tömmake samal ajal võre ettepoole.
• Võre langeb alla, pöördudes kahel tagumisel tihvtil, ning jäab neile rippuma.
• Selle täielikuks lahti ühendamiseks tömmake võre parempoolset külge kergelt ettepoole, nii et tihvt eemaldub pliidikummi korpuses oleva pesa kaudu võrest.

- Ühendage pliidikumm vörgutoitega vähemalt 3 mm kontaktivahega kahepooluselise lülitiga.

Juhtplaat

1	Valgustus	Valgustussüsteem sisse/välja.
2	Mootor	Mootor sisse/välja.
3	Kiirus	Kiiruse reguleerimine:
		1. Miinimumkiirus, eriti vaikne, pidev õhuvahetus, sobib väheste söögitegemise surude ja lõhnade korral.
		2. Keskmine kiirus, pliidikummi eemaldamise ja mürataseme optimaalse suhte tõttu sobib see enamike söögitegemise tingimuste jaoks.
		3. Maksimumkiirus, sobib söögitegemise tingimustele, kui eraldub eriti palju aure ja lõhnasid isegi pikema aja vältel.

VALIKULINE

4	Mikrolūliti	Mikrolūliti, mida aktiveeritakse sirmi liigutamisel. See lūlitab pliidikummi sisse ja välja, sõltuvalt tingimustest, mis on eelnevalt määratud juhtpaneeli liuguritega.
5	Valgusdiood	Valgusdiood, mis näitab, millal mootor töötab.

PUHASTAMINE JA HOOLDUS

RASVAFILTER

Regulaarne hooldus ja puhastamine tagavad hea jõudluse ja vastupidavuse ning pikendavad pliidikummi tööiga. Erilist tähelepanu tuleb pöörata rasvafiltri alati puhtana hoidmisele ning aktiivsöefilter (retsirkulatsiooniga mudelil) tuleb korrapäraselt vahetada. Filtrite nende puhastamiseks ja vahetamiseks eemaldamiseks avage esmalt metallvõre paneel.

See püüab kinni tahked rasvaosakesed. See on paigaldatud alumise võre paneeli tagaküljele ning võib olla valmistatud sünteetilisest materjalist või metallist. Rasvafiltri hooldus sõltub kasutatavast tüübist: sünteetilisi rasvafiltreid ei tohi pesta ning tuleb vahetada iga kolme kuu järel. Metallist rasvafiltrid tuleb pesta kord kuus kuumas vees pehme puhastusvahendi või vedela seebiga. Seda ei tohi painutada ning sellel tuleb lasta enne tagasi paigaldamist kuivada. Filtrit on lihtne võrelt eemaldada, vajutades vedrutraadist klambrid ühele küljele ja eemaldades selle.

Retsirkuleerivas režiimis absorbeerib aktiivsöefilter löhnad. Aktiivsöefiltrit ei saa puhastada ning seda tuleb vahetada iga kuue kuu tagant või sagedamini, kui pliidikummi kasutatakse pidevalt. Aktiivsöefiltri vahetamiseks toetage filtrit ühe käega, eemaldage ümar ketas, mis läbib aktiivsöefiltri keskosa ning pöörake seda kuni filter tuleb lahti.

Paigaldage vastupidises järjekorras.

HOIATUS! Kui filtreid ei vahetata soovituste järgi, muutuvad need tuleohtlikuks.

TÖÖPINNA VALGUSTUS

Kui mõni pirn mingil hetkel ei tööta, avage metallvõre paneel ja veenduge, et pirn oleks täielikult pessa keeratud.

Pirni vahetamisel tuleb pliidikummi ohutu töö tagamiseks paigaldada samaväärne asenduspirn.

Teie ohutuse ja seadme öige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike).
• Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikumm tömbelöõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike.
• Täidetud peavad olema öhu väljutamisega seotud määrused.
• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.
• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tömbamist ruumi pliidikummi poolt.
• Öhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena.

• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.

• Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa.

• Seoses suits väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi.

⚠️ HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled.

- Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

⚠ HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Årge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge pliidikummi all flambeerige – tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.
• Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse.

⚠ Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud periodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

- sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

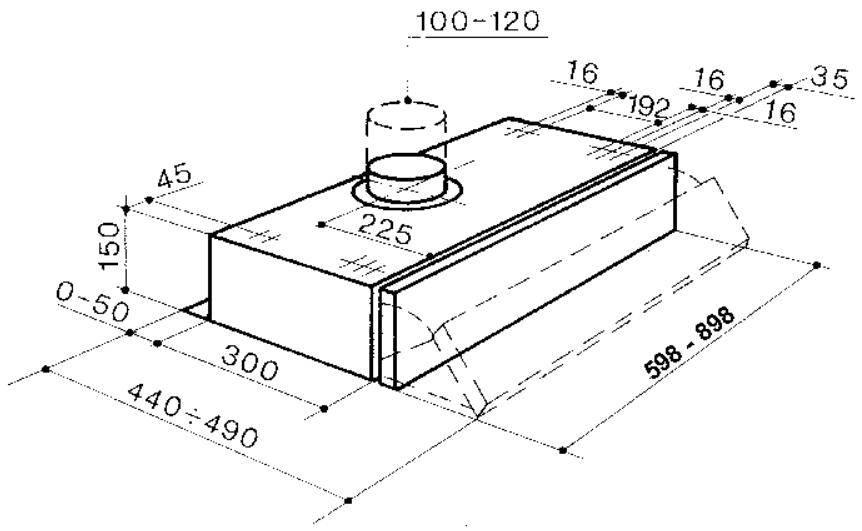

RAKSTURĪGĀS PAZĪMES – UZSTĀDĪŠANA
