MANUAL DE UTILIZADOR 2156 LG/X A60 FABER

ÍNDICE PT INFORMAÇÕES DE SEGURANÇA 35 CARACTERÍSTICAS - INSTALAÇÃO 37 UTILIZAÇÃO 39 LIMPEZA E MANUTENÇÃO 39

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as caraterísticas de funcionamento e de segurança do aparelho. A ligação dos cabos deve ser realizada por um técnico competente. O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho. A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação). Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la. Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor. Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem. Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível. Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar. Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.). Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.

 O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.  Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência. Ligue a ficha a uma tomada em conformidade com os regulamentos em  vigor, numa posição acessível.  Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais. ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.  Utilize apenas parafusos e quinquilharia apropriada para o exaustor. ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.  Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa….).  Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.  Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.  Vigie as crianças, certificando-se de que não brinquem com o aparelho.  O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas. As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.  Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.  Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento) . PT 364

colocado no produto ou na sua embalagem indica que o  O símbolo produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

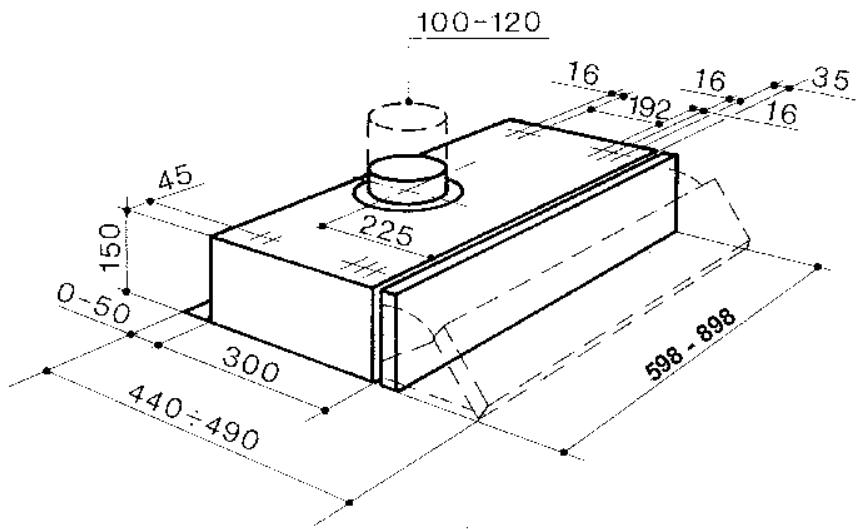

CARACTERÍSTICAS - INSTALAÇÃO FIXAÇÃO DEBAIXO DE UM ARMÁRIO SUSPENSO • Fure o móvel suspenso de acordo com as indicações de medidas dadas no capítulo de Dimensões. • Fixe o exaustor ao móvel com os parafusos de 44,4 mm de comprimento, apertando-os pelo interior do móvel.

Ligações SAÍDA DE AR PARA A VERSÃO ASPIRANTE (EVACUAÇÃO EXTERIOR)

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível, escolha que deixamos ao critério do instalador. • Encaixe a flange de redução na saída do corpo do exaustor. • Abra a grelha de aspiração e certifique-se de que o botão de conversão está na posição aspirante. • Ligue a saída de ar do exaustor à saída de evacuação por meio de um tubo. • Fixe o tubo com braçadeiras próprias. O material necessário para esta operação não é fornecido com o aparelho. • Assegure-se de que os filtros anti-cheiro de carvão activo não estão presentes

SAÍDA DE AR PARA A VERSÃO FILTRANTE (RECIRCULAÇÃO INTERIOR)

• Abra a grelha de aspiração e certifique-se de que o botão de conversão está na posição filtrante . • Aplique o filtro de carvão activo, não fornecido com os exaustores aspirantes. (Os exaustores da versão com 2 motores precisam de 2 filtros)

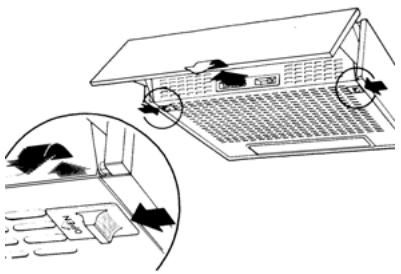

INSTRUÇÕES PARA ABRIR A GRELHA DE ASPIRAÇÃO • Faça deslizar os retentores laterais próprios em direcção ao centro do exaustor, ao mesmo tempo que puxa a grelha para a frente. • A grelha desce rodando à volta dos dois pinos traseiros, ficando suspensa pelos mesmos. • Para a extrair completamente, puxe-a ligeiramente do lado direito para a frente e desenfie o pino da grelha, retirando-o do sulco oblongo existente na carcaça do exaustor. LIGAÇÃO ELÉCTRICA • Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

UTILIZAÇÃO Quadro de comandos

Luzes Motor Velocidade

Liga e desliga o circuito de iluminação. Liga e desliga o motor de aspiração. Determina a velocidade de funcionamento: 1. Velocidade mínima, indicada para troca de ar contínua, muito silenciosa, em presença de poucos vapores de cozedura. 2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o caudal de ar tratado e o nível de ruído. 3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Micro interruptor accionado pelo movimento da viseira, comanda as acções de ligar e desligar o aparelho nas condições predefinidas nos cursores do quadro de comandos. Indica a activação do motor de aspiração.

LIMPEZA E MANUTENÇÃO FILTRO ANTI-GORDURA A manutenção constante é uma garantia para o funcionamento perfeito e bom rendimento do exaustor ao longo do tempo. Assim, é necessário dedicar especial atenção ao filtro anti-gordura e ao filtro de carvão vegetal activo (se o exaustor for versão filtrante) que têm de ser substituídos com regularidade. Tem a função de reter as partículas de gordura em suspensão. Está colocado na parte de dentro da grelha de aspiração e pode ser de material sintético ou de metal. A manutenção do filtro antigordura varia de acordo com o tipo de filtro usado. O filtro antigordura sintético não pode ser lavado e tem de ser substituído de três em três meses. O filtro anti-gordura de metal deve ser lavado todos os meses com água quente e detergente, evitando dobrá-lo. Deixe secar antes de o voltar a montar.

FILTRO DE CARVÃO VEGETAL ACTIVO Tem a função de reter os cheiros existentes no fluxo de ar que o atravessa. O ar, por passagens sucessivas através do filtro, é reintroduzido purificado no ambiente da cozinha. O filtro de carvão não pode ser lavado e tem de ser substituído de três em três meses, em média,. Para retirar o filtro de carvão, abra a grelha metálica de aspiração e rode o filtro, ligeiramente, no sentido contrário aos ponteiros do relógio com a mão, exercendo simultaneamente uma ligeira pressão. Para o voltar a montar, proceda pela ordem inversa de sucessão das operações descritas. ATENÇÃO! Perigo de incêndio no caso dos filtros não serem limpos e substituídos segundo as instruções do fabricante. Para tirar o filtro anti-gordura, é indispensável abrir a grelha de aspiração e remover os retentores de filtro próprios, em fio de metal.

ILUMINAÇÃO Se em qualquer altura, acontecer que uma lâmpada não funciona, abra a grelha de metal e verifique se está bem enroscada. Se for preciso mudá-la, utilize lâmpadas do mesmo tempo e igual potência.
