BEDIENUNGSANLEITUNG PLS 48 D2 PARKSIDE
REGELBARE LÖTSTATION
Gebrauchsanleitung
GB MT
ADJUSTABLE SOLDERING STATION
DE / AT / BE Gebrauchsanleitung Seite 1
| GB / MT | Instructions for use Page 17 | ||
| FR / BE | Mode d'emploi Page 33 | ||
| NL / BE | Gebruiksaanwijzing Pagina | 52 | |
| CZ | Návod k použití | Strana 69 | |
| PL | Instrukcja obstugi | Strona 85 | |
| SK | Inštrukcie na používanie | Strana | 103 |
| DK | Brugervejledning | Side | 119 |
| HU | Használati utasítás | Oldal | 135 |
| IT / MT | Istruzioni per l'uso | Pagina | 156 |
| ES | Instrucciones de uso | Página | 173 |
Inhaltsverzeichnis
Einleitung 2
Bestimmungsgemäßer Gebrauch 2
Ausstattung 2
Lieferumfang 3
Technische Daten 3
Erklärung der Symbole 3
Sicherheit 4
Sicherheitshinweise. 4
Vor der Inbetriebnahme 8
Spiralfeder montieren 8
Lötspitze einsetzen/wechseln 8
Inbetriebnahme 9
Ein-/ausschalten und Temperatur einstellen 9
Lötschwamm....10
Löten....10
Wartung und Reinigung .... 1
Entsorgung 12
Lötabfälle 12
Gerät entsorgen 12
Garantie der CFH Löt- und Gasgeräte GmbH ..... 1 3
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.
Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für Elektroniklötungen im Freizeit- und Heimwerkerbereich vorgesehen. Es ist dabei für Anwendungen wie Lötarbeiten, Schweißkleben von Kunststoffen und das Aufbringen von Verzierungen bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

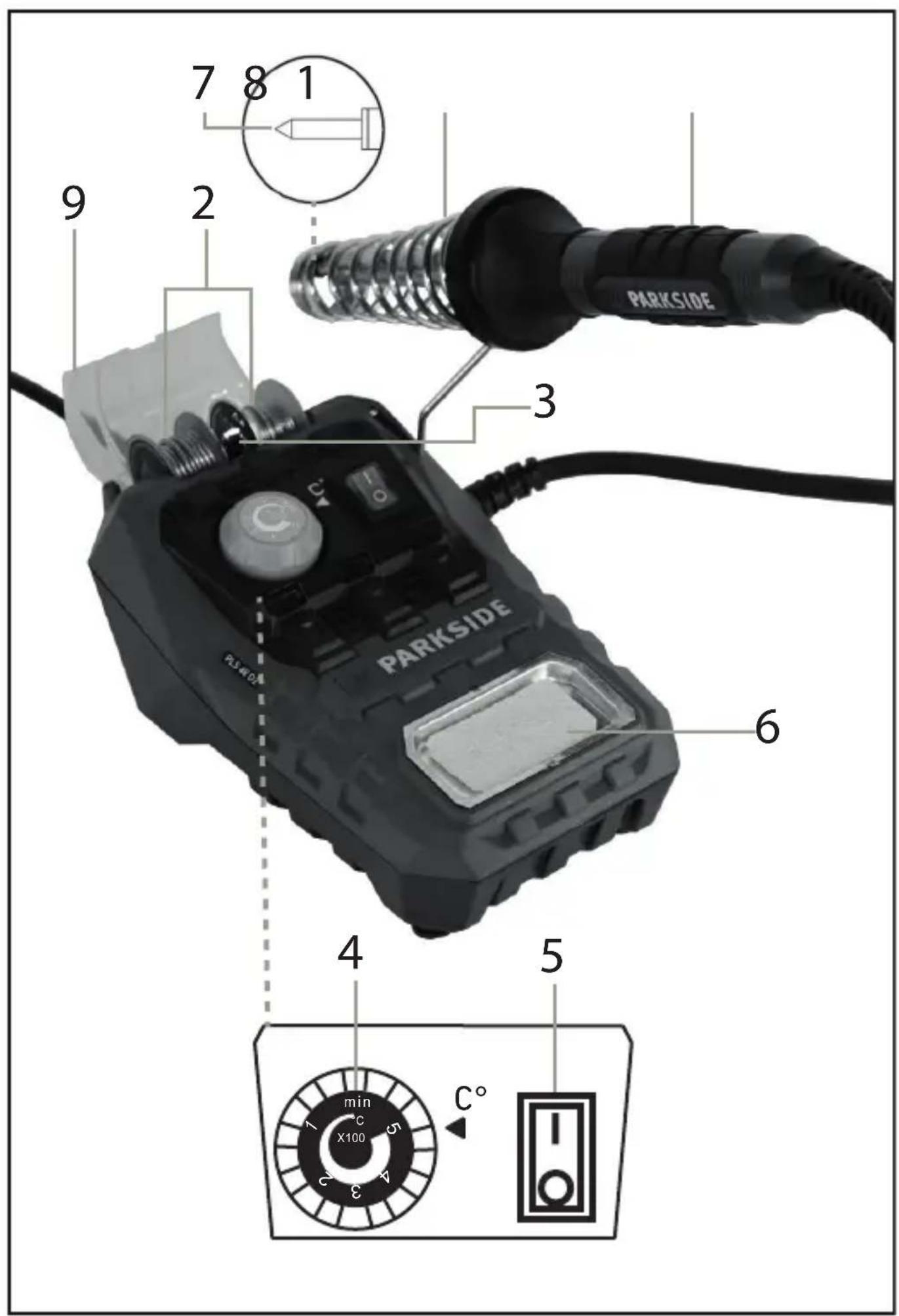

Ausstattung
1 Feinlötkolben
2 Lötzinn
3 Aufbewahrungsfach für Lötspitze
4 Temperaturregler
5 EIN-/AUS-Schalter
6 Lötschwamm
7 Lötspitze
8 Spiralfeder (Multifunktionshalterung)
9 Transparente Abdeckung
Lieferumfang
1 Regelbare Lötstation PLS 48 D2 inkl. 2 Standard-Lötspitzen (1 x vormontiert)
1 Lötzinn, ø 1,0 mm, 5 g
1 Lötzinn, ø 1,5 mm, 5 g
1 Lötschwamm
1 Bedienungsanleitung
Technische Daten
Bemessungsspannung: 230 V \~ (Wechselstrom) Bemessungsfrequenz: 50 Hz Bemessungsaufnahme: 48 W Temperaturbereich: ca. 100–500 °C Netzkabel: 2,00 m vom Netzstecker bis zur Station; 1,00 m vom Feinlötkolben bis zur Station
Erklärung der Symbole
Lesen Sie diese Gebrauchsanleitung aufmerksam durch
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden
Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch elektrischen Schlag
Dämpfe können beim Einatmen u.a. zu Kopfschmerzen und Ermüdungserscheinungen führen.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Sicherheit Sicherheitshinweise ⚠️ WARNING!
Wichtiger Hinweis: Lesen Sie diese Gebrauchsanleitung aufmerksam durch, um sich mit dem Gerät vertraut zu machen. Bewahren Sie die Anweisung auf, um sie von neuem lesen zu können. Zusammenbau und Einstellungen, die vom Hersteller vorgenommen wurden, sind nicht zu verändern. Es kann gefährlich sein, eigenmächtig am Gerät bauliche Änderungen vorzunehmen, Teile zu entfernen oder andere Teile zu verwenden, die für das Gerät nicht vom Hersteller zugelassen sind (bei eigenmächtig am Gerät vorgenommenen baulichen Änderungen besteht z.B. Verbrennungsgefahr).
Die Lötstation ist ausschließlich für den privaten, nicht gewerblichen Betrieb im trockenen Innenbereich vorgesehen.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
ACHTUNG GEFAHR VON
ELEKTRISCHEM SCHLAG! Die Lötstation nicht verwenden, wenn der Griff, die Netzleitung oder der Stecker beschädigt sind. Das Gerät niemals öffnen!
- VERBRENNUNGSGEFAHR! Prüfen Sie vor der Benutzung ob die Werkzeugspitze ordnungsgemäß am Gerät angebracht ist. Berühren Sie nie die erhitzte Lötspitze oder das geschmolzene Lot. Es besteht Verbrennungsgefahr. Lassen Sie das Gerät unbedingt abkühlen, bevor Sie Gerätekomponenten wechseln, reinigen oder überprüfen. Die heiße Werkzeugspitze und deren Aufnahme darf nicht mit
Haut, Haaren etc. in Verbindung gebracht werden. Verbrennungsgefahr.
- Lassen Sie den Feinlötkolben nach der Arbeit nur an der Luft abkühlen. Auf keinen Fall mit Wasser abschrecken!
• VORSICHT! BRANDGEFAHR! Verwenden Sie ausschließlich die Multifunktionshalterung zum Ablegen des heißen Feinlötkolbens.
- Bei Arbeitspausen muss der Feinlötkolben in der Multifunktionshalterung abgelegt und das Gerät von der Spannungsquelle getrennt werden.
• Halten Sie das Gerät von brennbarem Material fern.
- Während der Verwendung keinen großen Druck auf die Spitzen ausüben. Bei Druck können die dünnen Spitzen verbiegen.
- Ein Brand kann entstehen wenn mit dem Gerät nicht sorgsam umgegangen wird.
- Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.
• VORSICHT! VERLETZUNGSGEFAHR! Halten Sie Ihre Hände vom erhitzten Werkstück fern. Die Hitze kann durch das Werkstück hindurch abgegeben werden.
- Vermeiden Sie den Kontakt der heißen Lötspitze mit den Kunststoffteilen der Multifunktionshalterung. Andernfalls kann es zu Beschädigungen am Gerät kommen.
- Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
• VORSICHT! VERGIFTUNGSGEFAHR! Atmen Sie keine Dämpfe ein.
- Sorgen Sie bei längeren Arbeiten, bei denen gesundheitsgefährdende Dämpfe entstehen können, immer für eine ausreichende Belüftung der Arbeitsstätte. Es wird empfohlen Schutzkleidung wie Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze zu tragen.
- Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen. Andernfalls könnten an den Händen haftende Bleispuren über Lebensmittel oder Zigaretten in den menschlichen Organismus gelangen.
- Entfernen Sie vor der Benutzung brennbare Gegenstände, Flüssigkeiten und Gase aus dem Arbeitsbereich des Gerätes. Halten Sie Ihren Arbeitsbereich sauber um Unfällen vorzubeugen.
- Platzieren Sie das Gerät auf eine waagrechte, stabile und rutschfeste Fläche.
- Bevor Sie den Netzstecker einstecken, ist die Stabilität des Gerätes zu prüfen.
- Waschen Sie sich nach dem Löten immer gründlich die Hände.
- Werfen Sie Lötabfälle nie in den Hausmüll. Lötabfälle gehören zum Sondermüll. Nationale
und internationale Sicherheits-, Gesundheits-, und Arbeitsschutzvorschriften sind zu beachten.
- Nach Gebrauch das Gerät auf den Ständer auflegen und abkühlen lassen, bevor es weggepackt wird.
- Wenn das Gerät nicht benutzt wird, bewahren Sie es an einem sicheren Ort und vor Staub und Feuchtigkeit geschützt auf.
Vor der Inbetriebnahme Spiralfeder montieren
- Stecken Sie den Bügel der Spiralfeder ⑧ bis zum Anschlag in die dafür vorgesehene Aussparung der Lötstation (siehe Ausklappseite).
Lötspitze einsetzen / wechseln
VORSICHT! VERBRENNUNGSGEFAHR!
Heizen Sie den Lötkolben ① nie ohne Lötspitze ⑦ auf.
- Das Entfernen der Lötspitze darf nur bei ausgeschaltetem Gerät und bei abgekühlter Lötspitze erfolgen.
- Die Lötspitze verfügt über ein Schraubgewinde und lässt sich somit schnell und einfach am Lötkolben auswechseln.
- Drehen Sie die Lötspitze gegen den Uhrzeigersinn heraus.
- Drehen Sie die Lötspitze im Uhrzeigersinn fest.
HINWEIS
- Vor dem Gebrauch die Schutzkappe von der Lötspitze ⑦ entfernen.
- Vor der ersten Inbetriebnahme der Lötstation und auch bei Verwendung jeder neuen Lötspitze muss die Lötspitze ⑦ zunächst verzinnt werden.
Inbetriebnahme
Ein- / ausschalten und Temperatur einstellen Einschalten und Temperatur einstellen:
Stecken Sie den Netzstecker in eine passende Steckdose und drücken Sie den EIN-/AUS-Schalter 5 in die Position „I“.
Drehen Sie den Temperaturregler 4 und stellen Sie so die gewünschte Temperatur ein.
HINWEIS
- Vor dem Gebrauch die Schutzkappe von der Lötspitze ⑦ entfernen.
- Vor der ersten Inbetriebnahme der Lötstation und auch bei Verwendung jeder neuen Lötspitze muss die Lötspitze ⑦ zunächst verzinnt werden.
HINWEIS
- Voraussetzung für einwandfreie Lötungen ist die Verwendung eines geeigneten Lötzinns. Zudem können perfekte Lötstellen nur dann erreicht werden, wenn die richtige Löttemperatur erreicht wird. Bei zu niedriger Löttemperatur fließt das Lötzinn nicht genügend und verursacht unsaubere Lötstellen (sog. kalte Lötstellen). Durch zu hohe Löttemperaturen verbrennt das Lötmittel und das Lötzinn fließt nicht. Darüber hinaus können die zu bearbeitenden Materialien zerstört werden.
Nachstehend Temperatureinstellungen für die gängigsten Anwendungen. Je nach Lötzinn / Hersteller sind Unterschiede möglich. Die Stufen besitzen keine Einrastfunktion, welche eine immer gleiche Einstellung in der vorgewählten Stufe gewährleisten. Geringfügige Abweichungen möglich.
Stufe min = Raumtemperatur
- Stufe 1 = ca. 100 °C - Aufwärmstufe und für Lote mit entsprechend niedriger Schmelztemperatur. Aufheizzeit: ca. 1:00 Minuten
-
Stufe 2 = ca. 200 °C Schmelzpunkt der häufigst verwendeten Weichlote.
Aufheizzeit: ca. 1:40 Minuten -
Stufe 3 = ca. 300 °C Normalbetrieb, z.B. bei der Verwendung von bleifreiem Lötzinn.
Aufheizzeit: ca. 3:00 Minuten - Stufe 4 = ca. 400 °C hohe Löttemperatur, z.B. zum Entlöten kleiner Lötstellen.
Aufheizzeit: ca. 4:30 Minuten - Stufe 5 = ca. 500 °C - maximale Löttemperatur, z.B. zum Entlöten großer Lötstellen.
Aufheizzeit: ca. 6:30 Minuten
Ausschalten
HINWEIS
Stellen Sie den Lötkolben 1 nach Gebrauch immer wieder zurück in die Spiralfeder 8.
- Drücken Sie den EIN-/AUS-Schalter 5 in die Position „0“. Ziehen Sie bei Nichtgebrauch den Netzstecker aus der Steckdose.
Lötschwamm
ACHTUNG
• Die heiße Lötspitze ⑦ darf niemals mit einem trockenen Lötschwamm ⑥ in Berührung kommen. Andernfalls kann der Lötschwamm beschädigt werden.
HINWEIS
- Der Lötschwamm dient zum Reinigen der Lötspitze.
- Feuchten Sie den Lötschwamm nur leicht an, bevor Sie ihn benutzen. Überschüssige Flüssigkeit ist vor Verwendung abseits vom Gerät auszudrücken.
Löten
Dämpfe können beim Einatmen u.a. zu Kopfschmerzen und ungserscheinungen führen.
- Der Lötkolben ist mit einer Nennleistung von 48 Watt ideal für Elektroniklötungen.
- Durch seine Bauform ist er besonders für schwer zugängliche und feine Lötarbeiten geeignet.
- Reinigen Sie die Lötspitze ⑦ am feuchten Lötschwamm ⑥.
- Nach dem Reinigen muss die Lötspitze verzinnt werden. Verzinnen Sie die heiße Lötspitze hierzu durch das Abschmelzen von Lötzinn 2.
- Führen Sie die Lötspitze an die Lötstelle heran und erhitzen Sie diese.
- Bringen Sie das Lötzinn (mit Flussmittel) zwischen Lötstelle und Lötspitze zum Schmelzen.
- Führen Sie weiteren Lötzinn hinzu, bis die gesamte Lötstelle benetzt ist.
- Entfernen Sie anschließend sofort die Lötspitze, um das geschmolzene Lot nicht zu überhitzen.
- Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
HINWEIS
Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet. Informieren Sie sich beim Kauf über die
Art der Anwendung und das geeignete Lötmittel.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführen.
- Reinigen Sie das Gerät nach Abschluss der Arbeit.
- Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein mildes Reinigungsmittel.
- Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
- Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.
HINWEIS
Ersatzteile (wie z. B. Lötspitzen) können Sie über unsere Service Hotline bestellen.
Entsorgung
Lötabfälle
Werfen Sie Lötabfälle nie in den Hausmüll. Lötabfälle gehören zum Sondermüll. Nationale und internationale Sicherheits-, Gesundheits-, und Arbeitsschutzvorschriften sind zu beachten.
Gerät entsorgen
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bieten Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.
Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.
Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.
Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten.
Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu."
Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen
Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie nher Gemeinde- oder
Stadtverwaltung.
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Garantie der CFH Löt- und Gasgeräte GmbH
Sehr geehrte Kundin,
sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen
Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 436729_2304) als Nachweis für den Kauf bereit.
- Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
- Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidlservice.com) und können durch die Eingabe der Artikelnummer (IAN) 436729_2304 ihre Bedienungsanleitung öffnen.
CFH Löt- und Gasgeräte GmbH
Bahnhofstraße 50
D-74254 Offenau
DEUTSCHLAND
Tel.: +49 (0) 7136 / 95 94-0
Fax.: +49 (0) 7136 / 95 94-44
Internet: www.CFH-GmbH.de
E-Mail: info@CFH-GmbH.de
Technische und optische Änderungen vorbehalten.
Table of Contents
Introduction 18
Intended use 18
Equipment 18
Delivery 19
Technical data 19
Guarantee from CFH Löt- und Gasgeräte GmbH ... 3 0
Service & importer 32
ADJUSTABLE SOLDERING STATION PLS 48 D2
Introduction
Guarantee of CFH Löt- und Gasgeräte GmbH
Dear Customer,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Garantie de CFH Löt- und Gasgeräte GmbH.....4 9
Garantie de CFH Löt- und Gasgeräte GmbH
Cher client,
Technische gegevens 54
Garantie van CFH Löt- und Gasgeräte GmbH.....6 5
Frequentiebereik: 50 Hz
Garantie van CFH Löt- und Gasgeräte GmbH
Beste klant,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Záruka společnosti CFH Löt- und Gasgeräte GmbH
Vážený zákazníku,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Gwarancja firmy CFH Löt- und Gasgeräte GmbH...99
Serwis i importer....102
REGULOWANA STACJA LUTOWNICZA PLS 48 D2
Wprowadzenie
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Garanti fra CFH Löt- und Gasgeräte GmbH ..... 1 3 2
Garanti fra CFH Löt- und Gasgeräte GmbH.
Kære kunde,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Garancia a CFH Löt- und Gasgeräte GmbH-tól. . . . 1 4 8
A CFH Löt- und Gasgeräte GmbH garanciája
Tisztelt Vásárló,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Garanzia da CFH Löt- und Gasgeräte GmbH ..... 1 6 9
Garanzia di CFH Löt- und Gasgeräte GmbH
Gentile Cliente,
Internet: www.CFH-GmbH.de
E-mail: info@CFH-GmbH.de
Garantía de CFH Löt- und Gasgeräte GmbH ..... 1 8 6
Garantía de CFH Löt- und Gasgeräte GmbH
Estimado cliente,
Internet: www.CFH-GmbH.de
CFH LÖT- UND GASGERÄTE GMBH
Bahnhofstraße 50
D-74254 Offenau
Germany
www.cfh-gmbh.de
Version 2.3
Layout 8
- REGELBARE LÖTSTATION
- ADJUSTABLE SOLDERING STATION
- Inhaltsverzeichnis
- Einleitung 2
- Sicherheit 4
- Vor der Inbetriebnahme 8
- Inbetriebnahme 9
- Wartung und Reinigung .... 1
- Entsorgung 12
- Garantie der CFH Löt- und Gasgeräte GmbH ..... 1 3
- Bestimmungsgemäßer Gebrauch
- Ausstattung
- Lieferumfang
- Technische Daten
- Erklärung der Symbole
- Sicherheit Sicherheitshinweise ⚠️ WARNING!
- Die Lötstation ist ausschließlich für den privaten, nicht gewerblichen Betrieb im trockenen Innenbereich vorgesehen.
- ACHTUNG GEFAHR VON
- ELEKTRISCHEM SCHLAG! Die Lötstation nicht verwenden, wenn der Griff, die Netzleitung oder der Stecker beschädigt sind. Das Gerät niemals öffnen!
- Vor der Inbetriebnahme Spiralfeder montieren
- Lötspitze einsetzen / wechseln
- VORSICHT! VERBRENNUNGSGEFAHR!
- HINWEIS
- Inbetriebnahme
- Ein- / ausschalten und Temperatur einstellen Einschalten und Temperatur einstellen:
- Stufe min = Raumtemperatur
- Ausschalten
- Lötschwamm
- ACHTUNG
- Löten
- Wartung und Reinigung
- WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführen.
- Entsorgung
- Lötabfälle
- Gerät entsorgen
- Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
- Garantie der CFH Löt- und Gasgeräte GmbH
- Garantiebedingungen
- Garantiezeit und gesetzliche Mängelansprüche
- Garantieumfang
- Abwicklung im Garantiefall
- Table of Contents
- Introduction 18
- Guarantee from CFH Löt- und Gasgeräte GmbH ... 3 0
- ADJUSTABLE SOLDERING STATION PLS 48 D2
- Introduction
- Guarantee of CFH Löt- und Gasgeräte GmbH
- Garantie de CFH Löt- und Gasgeräte GmbH.....4 9
- Garantie de CFH Löt- und Gasgeräte GmbH
- Garantie van CFH Löt- und Gasgeräte GmbH.....6 5
- Garantie van CFH Löt- und Gasgeräte GmbH
- Záruka společnosti CFH Löt- und Gasgeräte GmbH
- Gwarancja firmy CFH Löt- und Gasgeräte GmbH...99
- REGULOWANA STACJA LUTOWNICZA PLS 48 D2
- Wprowadzenie
- Garanti fra CFH Löt- und Gasgeräte GmbH ..... 1 3 2
- Garanti fra CFH Löt- und Gasgeräte GmbH.
- Garancia a CFH Löt- und Gasgeräte GmbH-tól. . . . 1 4 8
- A CFH Löt- und Gasgeräte GmbH garanciája
- Garanzia da CFH Löt- und Gasgeräte GmbH ..... 1 6 9
- Garanzia di CFH Löt- und Gasgeräte GmbH
- Garantía de CFH Löt- und Gasgeräte GmbH ..... 1 8 6
- Garantía de CFH Löt- und Gasgeräte GmbH
- CFH LÖT- UND GASGERÄTE GMBH
Marke : PARKSIDE
Modell : PLS 48 D2
Kategorie : Lötkolben
