| Produkttyp | Lötstation |
| Marke | Parkside (Kompernass) |
| Modell | PLS 48 C1 |
| Nennspannung | 230 V~ |
| Nennfrequenz | 50 Hz |
| Nennleistung | 48 W |
| Temperaturbereich | 100 – 500°C (5 Stufen) |
| Netzkabellänge (Stecker zur Station) | 1,85 m |
| Kabellänge Lötkolben zur Station | 1,00 m |
| Enthaltenes Lot | ∅ 1,0 mm, 10 g und ∅ 1,5 mm, 10 g |
| Lötschwamm | Im Lieferumfang enthalten (vor Gebrauch anfeuchten) |
| Lötspitze | Austauschbar, mit Gewinde, 2 Standardspitzen im Lieferumfang (1 vormontiert) |
| Spiralfeder | Im Lieferumfang enthalten zur Aufnahme des Lötkolbens |
| Temperaturregelung | Drehregler, Stufen min bis 5 (Raumtemperatur bis 500°C) |
| Ein-/Ausschalter | Ja |
| Aufbewahrungsfach | Für Lötspitzen |
| Verwendungszweck | Elektroniklöten für Freizeit und Heimwerker |
| Wartung | Gehäuse mit Tuch und mildem Reinigungsmittel reinigen; vor der Reinigung abkühlen lassen |
| Sicherheitshinweise | Verbrennungsgefahr; feuerfeste Unterlage verwenden; Dämpfe nicht einatmen; von Kindern fernhalten |
| Ersatzteilverfügbarkeit | Lötspitzen über Service-Hotline bestellbar |
| Garantie | 3 Jahre ab Kaufdatum |
| Service-Kontakt (GB) | 0871 5000 720 (£0,10/min) |
| Service-Kontakt (IE) | 1890 930 034 (0,08/0,06 EUR/min) |
| Entsorgung | Nicht im Hausmüll entsorgen; gemäß örtlicher Vorschriften recyceln |
Häufig gestellte Fragen - PLS 48 C1 PARKSIDE
Benutzerfragen zu PLS 48 C1 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lötkolben kostenlos im PDF-Format! Finden Sie Ihr Handbuch PLS 48 C1 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PLS 48 C1 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PLS 48 C1 PARKSIDE
REGELBARE LÖTSTATION
Originalbetriebsanleitung
HI
SÄÄDETTÄVÄ JUOTOSASEMA
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Originalbetriebsanleitung Seite 67
Contents
Introduction 2
Intended use 2
Features 3
Package contents 3
Technical data 3
Originaltillbehör/extrautrustning
Bestimmungsgemäßer Gebrauch 68
Ausstattung 69
Lieferumfang 69
Technische Daten 69
Allgemeine Sicherheitshinweise für Elektrowerkzeuge 70
- Arbeitsplatz-Sicherheit 70
- Elektrische Sicherheit ..... 70
- Sicherheit von Personen 71
- Verwendung und Behandlung des Elektrowerkzeugs ..... 7 3
- Service 74
Originalzubehör / -zusatzgeräte....74
Vor der Inbetriebnahme 74
Spiralfeder montieren 74
Lötspitze einsetzen / wechseln ..... 7 5
Inbetriebnahme ....76
Ein- / ausschalten und Temperatur einstellen .....76
Lötschwamm 77
Löten 78
Wartung und Reinigung....79
Entsorgung 79
Gerät entsorgen 79
Garantie 80
Service 81
Importeur 81
Original-Konformitätserklärung 82
REGELBARE LÖTSTATION PLS 48 C1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für Elektroniklötungen im Freizeit- und Heimwerkerbereich vorgesehen. Es ist dabei für Anwendungen wie Lötarbeiten, Schweißkleben von Kunststoffen und das Aufbringen von Verzie- rungen bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwen- dung entstandene Schäden übernimmt der Hersteller keine Haftung.

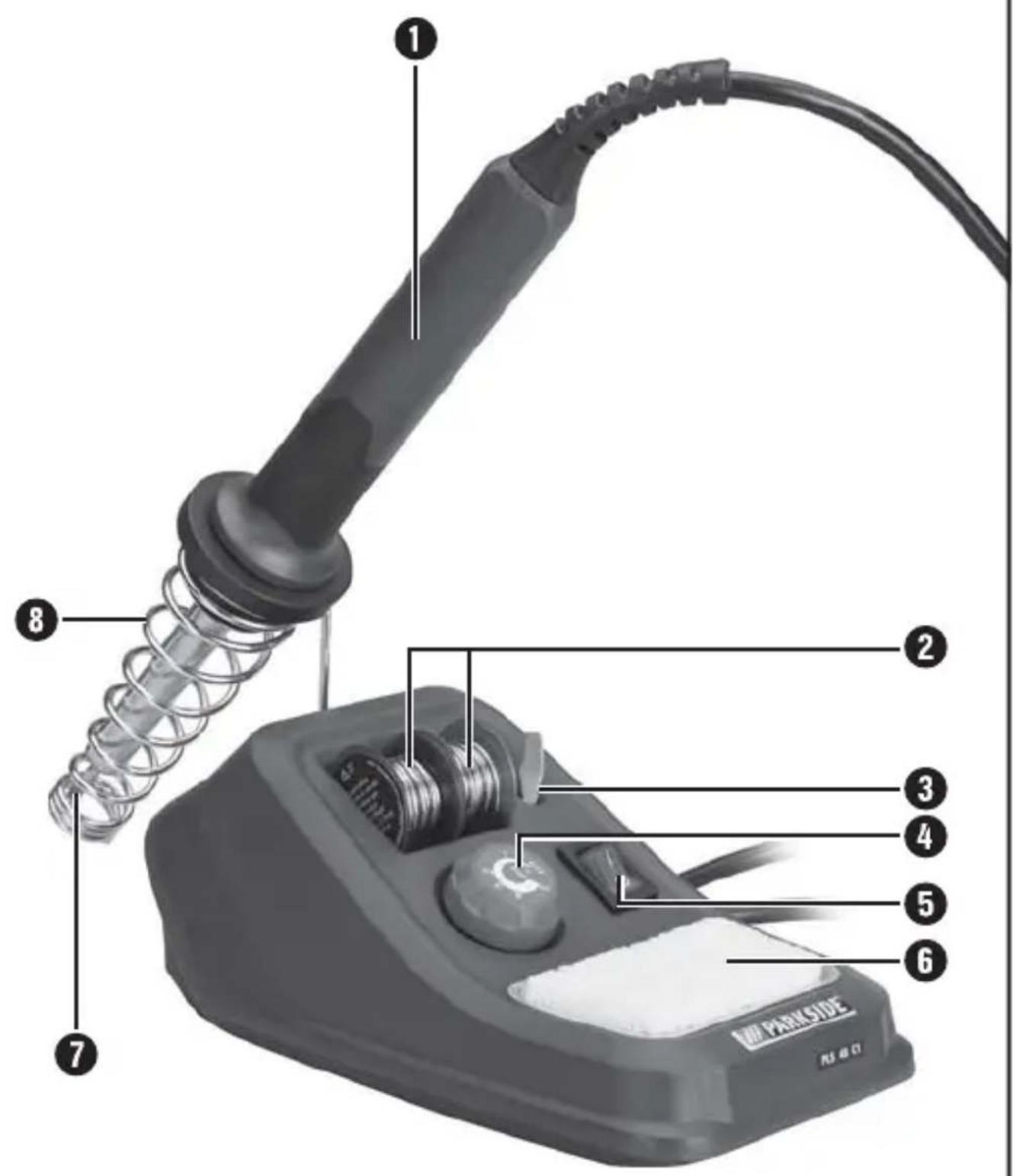

Ausstattung
1 Feinlötkolben
2 Lötzinn
3 Aufbewahrungsfach für Lötspitze
4 Temperaturregler
5 EIN- / AUS-Schalter
6 Lötschwamm
7 Lötspitze
8 Spiralfeder
Lieferumfang
1 Lötstation mit Feinlötkolben PLS 48 C1 inkl. 2 Standard-Lötspitzen (1 x vormontiert)
1 Lötzinn, ø 1,0 mm, 10 g
1 Lötzinn, ø 1,5 mm, 10 g
1 Lötschwamm
1 Bedienungsanleitung
Technische Daten
Nennspannung: 230 V \~
Nennfrequenz: 50 Hz
Nennleistung: 48 W
Temperaturbereich: 100–500 °C
Netzkabel: 1,85 m vom Netzstecker bis zur Station; 1,00 m vom Feinlötkolben bis zur Station
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel / Netzadapter) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
g) Halten Sie das Netzkabel stets vom Wirkungskreis des Gerätes fern und führen Sie es nach hinten vom Gerät weg.
h) Ziehen Sie immer den Netzstecker, wenn Sie das Gerät unbeaufsichtigt lassen, oder Arbeiten am Gerät durchführen.
3. Sicherheit von Personen
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.
■ VERBRENNUNGSGEFAHR! Berühren Sie nie die erhitzte Lötspitze oder das geschmolzene Lot. Es besteht Verbrennungsgefahr. Lassen Sie das Gerät unbedingt abkühlen, bevor Sie Gerätekomponenten wechseln, reinigen oder überprüfen.
■ Lassen Sie den Feinlötkolben nach der Arbeit nur von der Luft abkühlen. Auf keinen Fall mit Wasser abschrecken!
■ VORSICHT! BRANDGEFAHR! Verwenden Sie nur die spezielle Multifunktionshalterung oder eine andere feuerfeste Unterlage zum Absetzen des heißen Feinlötkolbens.
■ Bei Arbeitspausen muss der Feinlötkolben in der Multifunktionshalterung abgelegt werden.
■ Halten Sie das Gerät von brennbarem Material fern.
■ Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.
■ VORSICHT! VERLETZUNGSGEFAHR! Halten Sie Ihre Hände vom erhitzten Werkstück fern. Die Hitze kann durch das Werkstück hindurch abgegeben werden.
■ Vermeiden Sie den Kontakt der heißen Lötspitze mit den Kunststoffteilen der Multifunktionshalterung. Andernfalls kann es zu Beschädigungen am Gerät kommen.
■ Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
■ VORSICHT! VERGIFTUNGSGEFAHR! Halten Sie Dämpfe aus der Atemzone fern.
Sorgen Sie bei längeren Arbeiten, bei denen gesundheitsgefährdende Dämpfe entstehen können, immer für eine ausreichende Belüftung der Arbeitsstätte. Ferner werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen.
■ Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen. Andernfalls könnten an den Händen haftende Bleispuren über Lebensmittel oder Zigaretten in den menschlichen Organismus gelangen.
■ Waschen Sie sich nach dem Löten immer gründlich die Hände.
■ Werfen Sie Lötabfälle nie in den Hausmüll. Lötabfälle gehören zum Sondermüll.
4. Verwendung und Behandlung des Elektro-werkzeugs
a) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
b) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
c) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Service
Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Originalzubehör / -zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
Vor der Inbetriebnahme
Spiralfeder montieren
- Stecken Sie den Bügel der Spiralfeder 8 bis zum Anschlag in die dafür vorgesehene Aussparung der Lötstation (siehe Ausklappseite).
Lötspitze einsetzen / wechseln
VORSICHT! VERBRENNUNGSGEFAHR!
Heizen Sie den Lötkolben ^1 nie ohne Lötspitze ^7 auf.
Das Entfernen der Lötspitze darf nur bei ausgeschaltetem Gerät und bei abgekühlter Lötspitze erfolgen.
■ Die Lötspitze verfügt über ein Schraubgewinde und lässt sich somit schnell und einfach am Lötkolben auswechseln.
◆ Drehen Sie die Lötspitze gegen den Uhrzeigersinn heraus.
◆ Drehen Sie die Lötspitze im Uhrzeigersinn fest.
HINWEIS
▶ Vor dem Gebrauch die Schutzkappe von der Lötspitz entfernen.
▶ Vor der ersten Inbetriebnahme der Lötstation und auch bei Verwendung jeder neuen Lötspitze muss die Lötspitze 7 unächst verzinnt werden.
Vorgehensweise:
- Stecken Sie den Netzstecker in eine Steckdose und drücken Sie den EIN-/AUS-Schalter 5 in die Position „I“.
Drehen Sie den Temperaturregler ^4 auf 3 und warten Sie, bis das Gerät aufgeheizt ist. Lassen Sie dann etwas Lötzinn ^2 zu einem dünnen, zusammenhängenden Film auf der Lötspitze zerfließen.
Inbetriebnahme
Ein- / ausschalten und Temperatur einstellen
Einschalten und Temperatur einstellen:
- Stecken Sie den Netzstecker in eine passende Steckdose und drücken Sie den EIN-/AUS-Schalter 5 in die Position „I“.
Drehen Sie den Temperaturregler ^4 und stellen Sie so die gewünschte Temperatur ein.
HINWEIS
Voraussetzung für einwandfreie Lötungen ist die Verwendung geeigneter Lötdrähte. Zudem können perfekte Lötstellen nur dann erreicht werden, wenn die richtige Löttemperatur erreicht wird. Bei zu niedriger Löttemperatur fließt das Lötzinn nicht genügend und verursacht unsaubere Lötstellen (sog. kalte Löstellen). Durch zu hohe Löttemperaturen verbrennt das Lötmittel und das Lötzinn fließt nicht. Darüber hinaus können die zu bearbeitenden Materialien zerstört werden.
Nachstehend Temperatureinstellungen für die gängigsten Anwendungen. Je nach Lötzinn / Hersteller sind Unterschiede möglich.
Stufe min = Raumtemperatur
Stufe 1 = ca. 100 °C - Aufwärmstufe und für Lote mit entsprechend niedriger Schmelztemperatur
Stufe 2 = 200 °C Schmelzpunkt der häufigst verwendeten Weich- lote
Stufe 3 = 300 °C Normalbetrieb, z.B. bei der Verwendung von bleifreiem Lötzinn
Stufe 4 = 400 °C hohe Löttemperatur, z.B. zum Entlöten kleiner Lötstellen
Stufe 5 = 500 °C - maximale Löttemperatur, z.B. zum Entlöten großer Löststellen
Ausschalten:
HINWEIS
▶ Stellen Sie den Lötkolber ^1 nach Gebrauch immer wieder zurück in die Spiralfeder ^8
- Drücken Sie den EIN-/AUS-Schalten ^5 in die Position „0“. Ziehen Sie bei Nichtgebrauch den Netzstecker aus der Steckdose.
Lötschwamm
ACHTUNG!
Die heiße Lötspitze 7 darf niemals mit einem trockenen Lötschwamm ein Berührung kommen. Andernfalls kann der Lötschwamm beschädigt werden.
HINWEIS
Der Lötschwamm dient zum Reinigen der Lötspitze.
▶ Feuchten Sie den Lötschwamm an, bevor Sie ihn benutzen.
Löten
Dämpfe können beim Einatmen u.a. zu Kopfschmerzen und Ermüdungserscheinungen führen.
Der Lötkolben ist mit einer Nennleistung von 48 Watt ideal für Elektroniklötungen.
■ Durch seine Bauform ist er besonders für schwer zugängliche und feine Lötarbeiten geeignet.
♦ Reinigen Sie die Lötspitze 7 am feuchten Lötschwamm 6
Nach dem Reinigen muss die Lötspitze verzinnt werden. Verzinnen Sie die heiße Lötspitze hierzu durch das Abschmelzen von Lötzinn ②.
Führen Sie die Lötspitze an die Lötstelle heran und erhitzen Sie diese.
♦ Bringen Sie den Lötzinn (mit Flussmittel) zwischen Lötstelle und Lötspitze zum Schmelzen.
- Führen Sie weiteren Lötzinn hinzu, bis die gesamte Lötstelle benetzt ist.
Entfernen Sie anschließend sofort die Lötspitze, um das geschmolzene Lot nicht zu überhitzen.
♦ Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
HINWEIS
Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet. Informieren Sie sich beim Kauf über die Art der Anwendung und das geeignete Lötmittel.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführen.
■ Reinigen Sie das Gerät nach Abschluss der Arbeit.
■ Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein mildes Reinigungsmittel.
■ Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
■ Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.
HINWEIS
▶ Ersatzteile (wie z. B. Lötspitzen) können Sie über unsere Service - Hotline bestellen.
Entsorgung
Gerät entsorgen
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Haus- müll!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
HINWEIS
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.
Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.
Nach Ablauf der Garantiezeit anfallende Reparaturen sind kosten-pflichtig.
Service
DE Service Deutschland
Tel.: 0800 5435 111
E-Mail: kompernass@lidl.de
IAN 270214
AT Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
IAN 270214
CH Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40
CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 270214
Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)
Importeur
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
EG-Niederspannungsrichtlinie (2006/95/EC)
Elektromagnetische Verträglichkeit (2004 / 108 / EC)
RoHS Richtlinie (2011/65/EU)
Angewandte harmonisierte Normen:
EN 60335-2-45: 2002 / A2: 2012
EN 60335-1: 2012 / A11: 2014
EN 62233: 2008
EN 55014-1: 2006 / A2: 2011
EN 55014-2: 1997 / A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Typbezeichnung der Maschine:
Regelbare Lötstation PLS 48 C1
Herstellungsjahr: 06-2015
Seriennummer: IAN 270214
Bochum, 09.04.2015
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
- REGELBARE LÖTSTATION
- SÄÄDETTÄVÄ JUOTOSASEMA
- Contents
- Introduction 2
- Originaltillbehör/extrautrustning
- Allgemeine Sicherheitshinweise für Elektrowerkzeuge 70
- Vor der Inbetriebnahme 74
- Inbetriebnahme ....76
- Wartung und Reinigung....79
- Entsorgung 79
- Garantie 80
- Service 81
- Importeur 81
- Original-Konformitätserklärung 82
- REGELBARE LÖTSTATION PLS 48 C1
- Einleitung
- Bestimmungsgemäßer Gebrauch
- Ausstattung
- Lieferumfang
- Technische Daten
- Allgemeine Sicherheitshinweise für Elektrowerkzeuge
- WARNUNG!
- Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
- Arbeitsplatz-Sicherheit
- Elektrische Sicherheit
- Sicherheit von Personen
- Verwendung und Behandlung des Elektro-werkzeugs
- Service
- Originalzubehör / -zusatzgeräte
- Vor der Inbetriebnahme
- Spiralfeder montieren
- Lötspitze einsetzen / wechseln
- VORSICHT! VERBRENNUNGSGEFAHR!
- HINWEIS
- Vorgehensweise:
- Inbetriebnahme
- Ein- / ausschalten und Temperatur einstellen
- Einschalten und Temperatur einstellen:
- Ausschalten:
- Lötschwamm
- ACHTUNG!
- Löten
- Wartung und Reinigung
- Entsorgung
- Gerät entsorgen
- Garantie
- Service
- DE Service Deutschland
- AT Service Österreich
- CH Service Schweiz
- Importeur
- Original-Konformitätserklärung
- Angewandte harmonisierte Normen:
- Typbezeichnung der Maschine:
- Herstellungsjahr: 06-2015
- Seriennummer: IAN 270214
Marke : PARKSIDE
Modell : PLS 48 C1
Kategorie : Lötkolben
