CFX2 57 - Kühlschrank DOMETIC - Kostenlose Bedienungsanleitung

Produkttyp	Kompressor-Kühlbox
Marke und Modell	Dometic CFX2 57
Abmessungen (L x B x H)	808 x 703 x 848 mm
Gewicht	18,8 kg
Nutzvolumen	57 Liter
Versorgungsspannung	12/24 V DC (Zigarettenanzünderstecker) und 100–240 V AC (Netzteil)
Stromverbrauch (Nennwert)	12 V: 7 A; 24 V: 4 A; 100–240 V: 0,7 A
Temperaturbereich	Einstellbar von -12 °C bis +10 °C
Kältemitteltyp	R600a (Isobutan), 47 g
Konnektivität	Integriertes Bluetooth und Wi-Fi zur Steuerung über die Mobile Cooling App
Batterieschutz	3 Stufen (LOW, MED, HIGH) mit automatischer Abschaltung, um Tiefentladung zu vermeiden
Bildschirmfunktionen	Temperaturanzeige in °C/°F, Helligkeitseinstellung, Schlafmodus
USB-Anschluss	1 USB-A-Anschluss (5 V, 2 A) zum Laden kleiner Geräte
Mitgeliefertes Zubehör	1 herausnehmbarer Korb, 12/24-V-Kabel, 220-V-Kabel, Kurzanleitung
Reinigung	Mit einem feuchten Tuch reinigen; bei Bedarf manuell abtauen
Sicherheit	Verpolungsschutz, Sicherung im DC-Stecker, automatische Abschaltung bei Unterspannung
Wartung	Regelmäßig die Lüftungsöffnungen und die Türdichtung überprüfen
Reparierbarkeit	Reparaturen nur durch Fachpersonal; DC-Sicherung vom Benutzer austauschbar
Garantie	Gesetzliche Garantie (siehe Handbuch)

Häufig gestellte Fragen - CFX2 57 DOMETIC

Wie stelle ich die Temperatur ein?

Drücken Sie 2 Mal die SET-Taste. Verwenden Sie die Tasten + und -, um die gewünschte Temperatur auszuwählen. Das Display blinkt und zeigt nach einigen Sekunden die aktuelle Temperatur an.

Wie verwende ich den Batterieschutz?

Drücken Sie 3 Mal SET, um die Einstellung aufzurufen. Verwenden Sie + oder -, um LOW, MED oder HIGH auszuwählen. Der Modus HIGH schützt die Batterie besser. Wählen Sie für eine Starterbatterie HIGH, für eine Versorgungsbatterie LOW.

Wie verbinde ich die Kühlbox mit der Mobile Cooling App?

Laden Sie die App von dometic.com herunter. Drücken Sie 6 Mal SET für Bluetooth oder 7 Mal für Wi-Fi. Aktivieren Sie die Funktion mit +/- und folgen Sie den Anweisungen der App. Die Anzeige blinkt und leuchtet dann dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn das Display den Fehlercode E01 anzeigt?

Der Code E01 zeigt eine Unter- oder Überspannung an. Überprüfen Sie die Versorgungsspannung. Wenn Sie die Batterie verwenden, stellen Sie den Batterieschutz auf eine geeignete Stufe (LOW, MED oder HIGH). Starten Sie das Gerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie kehre ich die Öffnungsrichtung des Deckels um?

Öffnen und entfernen Sie den Deckel. Entfernen Sie die 3 Schrauben jedes Scharniers. Setzen Sie die Scharniere auf der gegenüberliegenden Seite ein und setzen Sie den Deckel in die neuen Positionen ein. Konsultieren Sie das Handbuch für die Abbildungen.

Wie taue ich die Kühlbox ab?

Entfernen Sie den Inhalt. Schalten Sie das Gerät aus. Lassen Sie den Deckel geöffnet, damit das Eis schmilzt. Verwenden Sie niemals harte oder spitze Werkzeuge, um das Eis abzukratzen. Wischen Sie das Tauwasser ab, bevor Sie das Gerät wieder in Betrieb nehmen.

Welche Sicherung verwenden und wie ersetzen?

Die Sicherung im DC-Stecker ist eine Standard-10 A-Sicherung. Zum Austausch trennen Sie das Gerät vom Strom, entfernen Sie die Sicherungshalterung mit einem Schraubendreher, ersetzen Sie die Sicherung durch eine neue mit dem gleichen Wert und setzen Sie sie wieder ein. Eine zusätzliche Sicherung befindet sich im Inneren des Geräts für den AC-Stromkreis (nur durch Fachpersonal zu ersetzen).

Kann ich mein Telefon an der Kühlbox laden?

Ja, der USB-Anschluss (5 V, 2 A) ermöglicht das Laden von Geräten wie Telefonen oder MP3-Playern. Schließen Sie Ihr USB-Kabel an den Anschluss an der Vorderseite der Kühlbox an.

Wie reinige ich das Gerät?

Trennen Sie zuerst das Gerät vom Strom. Reinigen Sie Innen- und Außenseite mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel oder fließendes Wasser. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Welche Batterieschutzmodi sind verfügbar?

Es gibt drei Modi: LOW (niedrige Schwelle), MED (mittel) und HIGH (hoch). Der Modus HIGH unterbricht die Stromversorgung früher, um die Batterie zu schützen. Die Abschaltspannungen variieren: für 12V von 10,0V bis 11,8V je nach Modus. Wählen Sie entsprechend Ihrem Batterietyp.

BEDIENUNGSANLEITUNG CFX2 57 DOMETIC

1 Wichtige Hinweise. B3 2 Erklärung der Symbole. B3 3 Erklärung der Symbole am Gerät. BD 4 Sicherheitshinweise. BD 5 Lieferumfang. Bj 6 Zubehör. Bj 7 Bestimmungsgemäßer Gebrauch. 8 Technische Beschreibung. B8 9 Betrieb. 3d 10 Reinigung und Pflege. 3h 11 Fehlersuche und Fehlerbehebung. DC 12 Garantie. Dd 13 Entsorgung. Dd 14 Technische Daten. .DB

Wichtige Hinweise

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, das Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch einschließlich der Anweisungen, Richtlinien und Warnhinweise sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

2 Erklärung der Symbole

Ein Signalwort kennzeichnet Sicherheits- und Sachschadensmeldungen und gibt zudem den Grad oder das Ausmaß der Gefährdung an.

GEFAHR

Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

WARNUNG

Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

VORSICHT

Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.

ACHTUNG

Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes.

3 Erklärung der Symbole

Warnung: Brandgefahr. Brennbare Materialien.

4 Sicherheitshinweise

Gefahr durch elektrischen Schlag

Bei Booten oder Fahrzeugen im Netzbetrieb unbedingt darauf achten, dass ihre Stromversorgung über einen FI-Schutzschalter oder einen Fehlerstrom-Schutzschalter abgesichert ist. Die Installation muss insbesondere in potentiell feuchten Bereichen allen geltenden Installationsvorschriften entsprechen. Fassen Sie nie mit bloßen Händen an blanke Kabel. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

Warnung: Gefahr durch elektrischen Schlag

Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb. Wenn das Netzkabel dieses Geräts beschädigt ist, muss es zur Vermeidung von Sicherheitsrisiken ausgetauscht werden. Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss.

Warnung: Brandgefahr

Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird. Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Gerät.

Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Wenn sich das Gerät in einem kleinen Raum befindet, können sich im Falle eines Lecks brennbare Gase ansammeln. Bei einer Beschädigung des Kühlkreislaufs

Halten Sie offene Flammen und potentielle Zündquellen vom Kühlschrank fern.

Lüften Sie den Raum gut.

Schalten Sie den Kühlschrank aus.

Bei Kühlgeräten mit dem Kältemittel R600a

Der Kühlkreislauf enthält eine kleine Menge an umweltfreundlichem, aber brennbarem Kältemittel. Das Kältemittel schädigt nicht die Ozonschicht und trägt auch nicht zum Treibhauseffekt bei. Austretendes Kältemittel kann sich entzünden. Verwenden oder lagern Sie das Kühlgerät nicht in geschlossenen Räumen ohne oder mit nur geringer Belüftung. Halten Sie die Lüftungsöffnungen am Gerätegehäuse oder in Einbaukonstruktionen frei von Hindernissen. Benutzen Sie keine mechanischen Gegenstände oder andere Mittel, um den Abtauprozess zu beschleunigen, außer wenn sie vom Hersteller dafür empfohlen werden. Öffnen oder beschädigen Sie nicht den Kühlkreislauf. Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgeräts, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.

WARNUNG 2 Sicherheitshinweis

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder von 3 bis 8 Jahren dürfen das Gerät nicht be- und entladen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

WARNUNG 2 Explosionsgefahr

Lagern Sie keine explosionsfähigen Stoffe wie z.B. Spraydosen mit brennbarem Treibgas im Kühlgerät.

VORSICHT 2 Gefahr durch Stromschlag

Achten Sie vor der Inbetriebnahme des Kühlgeräts darauf, dass das Netzkabel und der Stecker trocken sind. Trennen Sie vor jeder Reinigung und Wartung und nach jedem Gebrauch das Kühlgerät von der Stromversorgung.

VORSICHT 2 Sicherheitshinweis

Beachten Sie folgende Hinweise, um eine Verunreinigung von Lebensmitteln zu vermeiden.

Öffnen Sie die Tür nicht zu lange, da die Temperatur in den Fächern des Geräts erheblich ansteigen kann. Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie zugängliche Ablaufsysteme.

Wenn das Gerät über längere Zeiträume leer bleibt:

Schalten Sie das Gerät aus. Tauen Sie das Gerät ab. Reinigen und trocknen Sie das Gerät. Lassen Sie den Deckel offen stehen, um Schimmelbildung im Gerät zu verhindern.

ACHTUNG 2 Geschäftsgefahr

Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung übereinstimmt. Schließen Sie das Kühlgerät nur wie folgt an: mit dem Gleichstromkabel an die Gleichstromversorgung im Fahrzeug oder mit dem Wechselstromkabel an das Wechselstromnetz. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, klemmen Sie das Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Andernfalls kann die Fahrzeugbatterie entladen werden. Das Kühlgerät ist für den Transport ätzender oder lösungsmittelhaltiger Stoffe nicht geeignet. Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter. Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Lagerfeuer, Heizung, direkte Sonneneinstrahlung, Gasöfen usw.) auf. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Kühlgerät nie in Wasser. Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. Das Kühlgerät darf keinem Regen ausgesetzt werden. Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf das Kühlgerät einen Neigungswinkel von 30° nicht überschreiten. Stellen Sie das Kühlgerät mit Hilfe einer Wasserwaage waagerecht ab. Überhitzungsgefahr: Stellen Sie sicher, dass an allen vier Seiten des Geräts ein ausreichender Belüftungsabstand eingehalten wird. Halten Sie den Belüftungsbereich frei von jeglichen Gegenständen, die den Luftstrom zum Kühlaggregat behindern könnten. Stellen Sie das Kühlgerät nicht in geschlossene Rächer oder in Bereiche ohne oder mit nur geringer Belüftung.

5 - Sicherheitshinweise

Position/Anzahl/Geschreibung

Abbildung: Kühlbox, Anschlusskabel Gleichstrom-Anschluss, Anschlusskabel für Wechselstrom-Anschluss, Kurzbedienungsanleitung

6 Zubehör

Zubehör erhältlich, nicht im Lieferumfang enthalten.

GezeichnetEng /rt.-Nr. Mo' ell
I chnell erschluss-Begebungskit MRg-f R! h6CCCCCd66 ' ur MRgB B8
I chnell erschluss-Begebungskit MRg-f R! 3i Di	h6CCCBhi hh ' ur MRgB 3j und MRgB Di
MobileMooling! pp	e passend für alle Modelle

7 Bestimmungsgemäße Verwendung

Die Kühlbox eignet sich zum Kühlen von Lebensmitteln. Die Kühlbox ist auch für den Einsatz in Fahrzeugen geeignet. Die Kühlbox kann über den Gleichstromanschluss eines Fahrzeugs oder am Wechselstromnetz betrieben werden.

Die Kühlbox ist auch für den Einsatz beim Camping geeignet.

Die Kühlbox ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen

Landwirtschaftliche Gebäude, Hotels, Motels und andere wohnungsähnliche Einrichtungen, Bed and Breakfast, Catering und ähnliche Anwendungen außerhalb des Einzelhandels

Die Kühlbox ist nicht geeignet für

Vermeiden Sie den Kontakt mit Lebensmitteln. Lagern Sie das Gerät nicht in korrosiven oder lösungsmittelhaltigen Umgebungen. Verwenden Sie es nicht als Kühlgerät.

Dieses Kühlgerät ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u.U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

- Unsachgemäße Installation oder falscher Anschluss - einschließlich Überspannung - Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen - Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers - Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Die Firma behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

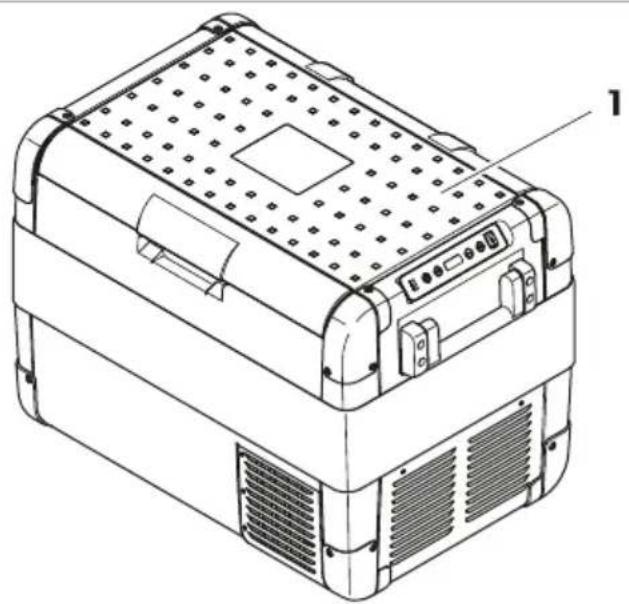

Technische Beschreibung

Dieses Kühlgerät kann Waren abkühlen. Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor. Die umfassende Isolierung und der leistungsstarke Kompressor gewährleisten eine effiziente und schnelle Kühlung.

Dieses Kühlgerät ist für den mobilen Einsatz geeignet.

Dieses Kühlgerät kann einer kurzzeitigen Neigung von 30° ausgesetzt werden, z.B. beim Einsatz auf Booten.

Funktionsumfang

- Netzteil mit Vorrangschaltung zum Anschluss an ein Wechselstromnetz - Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie - Display mit Temperaturanzeige in °C und °F - Temperatureinstellung mit zwei Tasten in 1°C/1°F-Schritten - Integrierte Bluetooth- und NFC-Funktion zur Steuerung des Kühlgeräts über die Mobile-Cooling-App - Klappbare Tragegriffe - USB-C-Anschluss für Spannungsversorgung - Herausnehmbarer Korb-Einsatz

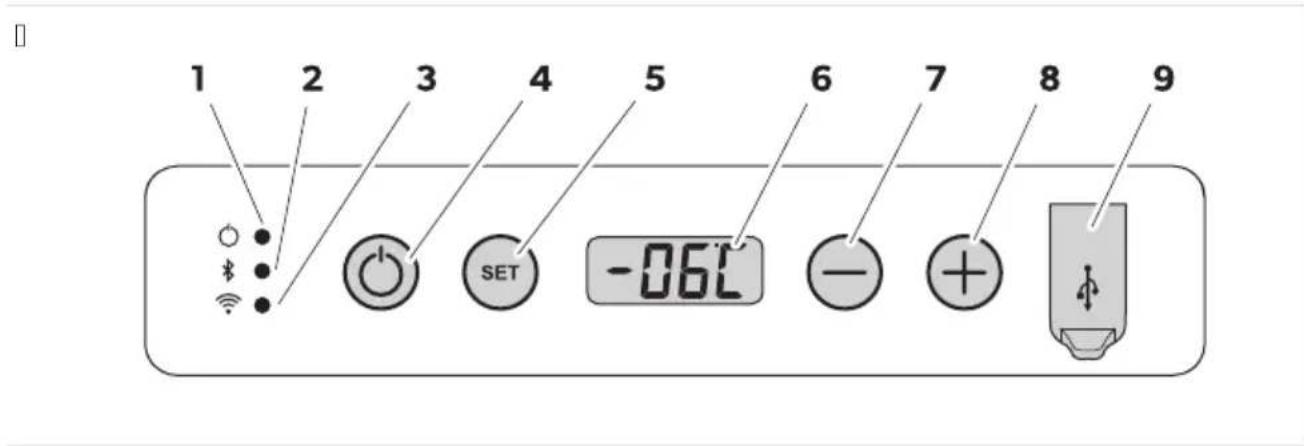

Gehäuse-Anzeigeelemente

Verriegelung (Abb. 10, Seite 3) für den Deckel

Gehäuse

o-siti-on	Geschrei-bEng	Erl5EterEng
		Betriebsanzeige
		Eie LKE leuchtetweis' Eer! ompressor 1"ua.d KI'
		Eie LKE leuchtetorange' Eer! ompressor stoppt.
BBluetooth		Eie LKE ist ausgeschaltet' Eie Bluetooth-Runktion der ! t hlboL ist ausgeschaltet.
		Eie LKE blinkt langsamweis' Eie Bluetooth-Runktion der ! t hlboL ist eingeschaltet. Eie ! t hlboList nicht mit einem Ger"t gekoppelt.
		Eie LKE blinkt schnellweis' Eie ! t hlboL wird t ber Bluetooth mit einem Ger"t gekoppelt.
		Eie LKE leuchtetweis' Eie ! t hlboL ist t ber Bluetooth mit einem Ger"t gekoppelt.
3 NLJ'		Eie LKE ist ausgeschaltet' E as NLJ' der ! t hlboL ist ausgeschaltet.

DE::CFX2 28, CFX2 37, CFX2 45, CFX2 57

o- Geschrei- siti- bEng on	Erl5EterEng
	Eie LKE blinktweis! Eas NLJ' der ! t hlboL ist eingeschaltet. Eie ! t hlboL ist nicht an ein Ger"t angeschlossen.
	Eie LKE leuchtetweis! Eie ! t hlboL wird t ber NLJ' mit einem Ger"t erbunden.
D O' kORR I chaltet die ! t hlboL ein oder aus.
iSET	N "HLT den Kingabemodus! U Fomentureinstellung U J nzeige Melsius oder Rahrenheit U Kinstellung Batterie-Momputer U Kinstellung Eisplayhelligkeit U Kinstellung J nzeigemodus U Kinstellung Bluetooth U Kinstellung NLJ'
6 E isplay
j -	I tellt die Temperatur! die Temperaturinheit den Batteriew"chter! die ) elligkeit des E isplays! den Modush Bluetooth und das NLJ' ein.
8+
h UI B- j nschluss

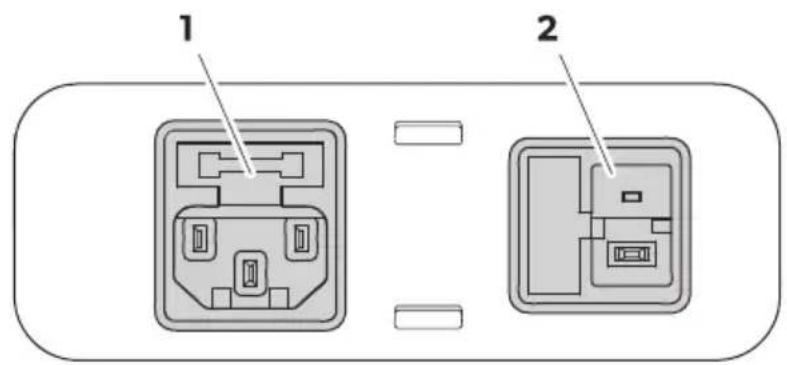

Anschlussbuchsen

Positionsgeschreibung

d Anschlussbuchse Wechselspannungsversorgung B Anschlussbuchse Gleichspannungsversorgung

9 Getriebe

1 oder ' em ersten ebr! Ech

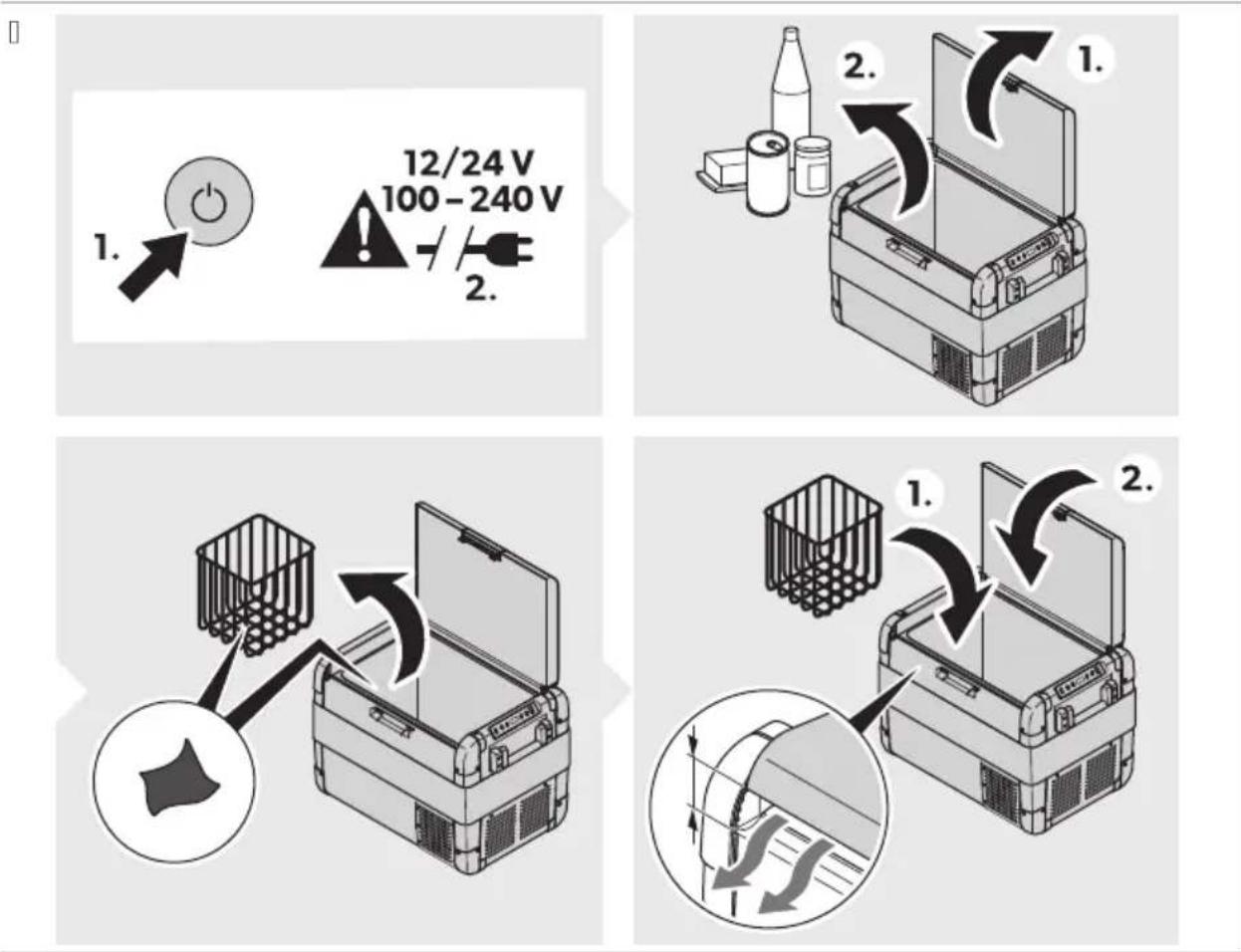

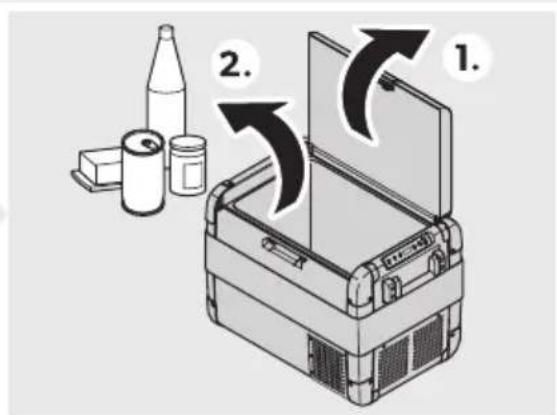

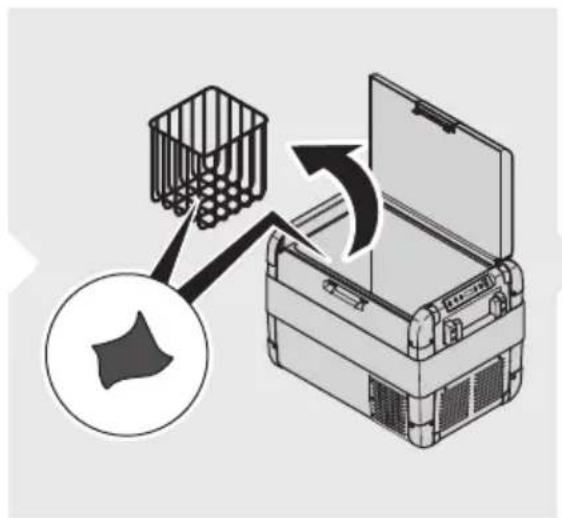

HINWEIS Bevor Sie die Kühlbox in Betrieb nehmen, reinigen Sie die Innen- und Außenseite der Kühlbox aus hygienischen Gründen mit einem feuchten Tuch, siehe Reinigung und Pflege auf Seite 3hX.

Deckelanschlussrichtung Entfernen an der CFX2 57b

Die Deckelscharniere können auf der gegenüberliegenden Seite angebracht werden.

d. Öffnen und entfernen Sie den Deckel, Abb. 10 auf Seite 3dx.

B. Entfernen Sie jeweils die Schrauben der Scharniere, Abb. 0 auf Seite 3dx, und nehmen Sie diese ab.

1. Bringen Sie die Scharniere an den neuen Positionen an.

D. Bringen Sie den Deckel an den neuen Scharnierpositionen, Abb. 0 auf Seite 3dx, wieder an.

Energie sparen

Wählen Sie einen gut belüfteten und vor Sonneneinstrahlung geschützten Stellplatz. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen stehen als nötig. Wenn das Kühlgerät über einen Sockel verfügt: Um einen optimalen Energieverbrauch zu erreichen, positionieren Sie den Sockel auf die gleiche Weise wie bei der Auslieferung. Überprüfen Sie in regelmäßigen Abständen, ob die Richtung des Deckels noch richtig sitzt.

Kühlbox anschließen

An eine Batterie anschließen

ACHTUNG: Unfallgefahr

Zum Schutz des Geräts ist das im Lieferumfang enthaltene Gleichstromkabel mit einer Sicherung im Stecker ausgestattet. Entfernen Sie nicht den Gleichstromstecker mit der Sicherung. Verwenden Sie nur das im Lieferumfang enthaltene Gleichstromkabel. Trennen Sie die Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Die Elektronik der an die Batterie angeschlossenen Geräte kann durch Überspannung beschädigt werden.

HINWEIS: Die Kühlbox ist mit einem elektronischen Verpolungsschutz ausgestattet. Dieser schützt die Kühlbox vor Kurzschluss beim Batterieanschluss.

Die Kühlbox kann betrieben werden mit 12 V= oder 24 V=

Schließen Sie die Kühlbox wie dargestellt mit dem Gleichstromanschlusskabel an eine Batterie an.

Anschluss an eine Wechselstromversorgung

GEFAHR: Stromschlag

Fassen Sie nie mit Steckern und Schaltern an, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. Wenn Sie die Kühlbox an Bord eines Bootes am Wechselstromnetz betreiben, muss ein FI-Schutzschalter zwischen Wechselstromnetz und Kühlbox installiert werden. Lassen Sie sich von einem Fachmann beraten.

HINWEIS

Die Kühlbox ist mit einem integrierten Multispannungsnetzteil mit Vorrangschaltung zum Anschluss an eine Wechselspannung ausgestattet. Durch die Vorrangschaltung wird automatisch auf Wechselstrombetrieb umgeschaltet, wenn die Kühlbox an ein Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-Anschlusskabel noch angeschlossen ist.

Schließen Sie die Kühlbox wie abgebildet mit dem Wechselstrom-Anschlusskabel an eine Wechselstromquelle an.

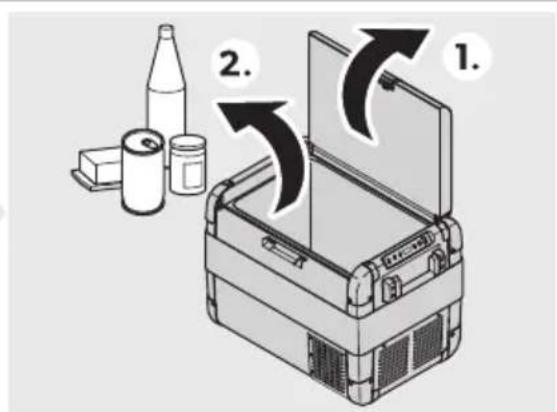

Kühlbox verriegeln

WARNUNG 2 Sicherheitsgefahr!

Stellen Sie die Kühlbox mit dem Boden nach unten auf.

d. Stellen Sie die Kühlbox auf eine feste Unterlage. B. Schließen Sie die Kühlbox an, siehe Kapitel „Kühlbox anschließen“ auf Seite 3BX.

WARNUNG 2 Sicherheitsgefahr!

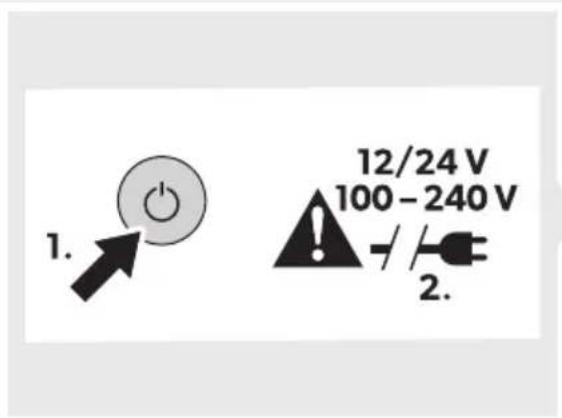

Stellen Sie sicher, dass nur Gegenstände in die Kühlbox gelegt werden, die bei der gewählten Temperatur gekühlt werden sollen.

1. Drücken Sie die Taste xKI' k] UI m dl o B s lang.

Die LED oxowerm leuchtet. Das Display schaltet sich ein und zeigt die aktuelle Temperatur an.

HINWEIS Angezeigte Temperatur: Die angezeigte Temperatur bezieht sich auf die Temperatur des großen Gefrierfachs, Abb.1 auf Seite 3DYx.

Die Kühlbox startet mit dem Kühlen des Innenraums.

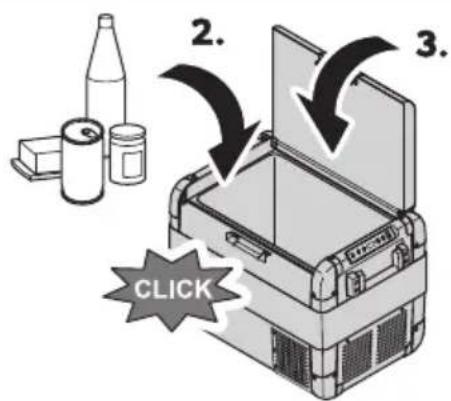

Kühlbox verschließen und verriegeln

d. Schließen Sie den Deckel. B. Drücken Sie die Verriegelung nach unten, bis sie hörbar einrastet.

Vermeidung von Lebensmittelverschwendung

Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:

Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie das Kühlgerät nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann. Passen Sie die Temperatur der Menge und Art der Lebensmittel an. Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.

Temperatur einstellen

Drücken Sie die Taste SET einmal. Stellen Sie mit den Tasten + und - die Solltemperatur ein. Das Display zeigt für einige Sekunden die eingestellte Temperatur an. Das Display blinkt einige Male. Danach wird die aktuelle Temperatur erneut angezeigt.

Temperatur-Einheit wählen

Drücken Sie die Taste SET einmal. Wählen Sie mit der Taste + oder - die Temperatureinheit aus. Das Display zeigt für einige Sekunden die ausgewählte Temperatureinheit an. Das Display blinkt einige Male, bevor es die aktuelle Temperatur erneut anzeigt.

Batterie-Computer verwenden

ACHTUNG: Unfallgefahr

Wenn der Batteriewächter ausgeschaltet ist, wird die Batterie nicht mehr vollständig geladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.

Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der die Fahrzeugbatterie beim Anschluss an das Bordnetz vor zu tiefer Entladung schützt.

Wird das Gerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Gerät selbstständig ab, sobald die Versorgungsspannung unter einen bestimmten Wert fällt. Das Gerät schaltet sich wieder ein, sobald die Batterie auf die Wiedereinschaltspannung aufgeladen ist.

Im Modus AUTO spricht der Batteriewächter schneller an als in den Modi LOW und HIGH.

G! tterie-CompEter-Mo' Es - 3 W MED HI H
Niedereinschaltspannung bei dB V	ddHD V	dBHB V	dBH6 V
Jusschaltspannung bei dB V	dCfd V	ddHB V	ddH8 V
Niedereinschaltspannung bei BD V	B3 V	Bi HB V	B6HD V
Jusschaltspannung bei BD V	BdHi V	BDTd V	BDH6 V

Stellen Sie den Batteriewächter-Modus wie folgt ein: a. Schalten Sie das Gerät ein. b. Drücken Sie die Taste SET 3-mal. c. Stellen Sie mit den Tasten + oder - den Batteriewächter-Modus ein. Das Display ändert sich wie folgt: LOW, HIGH und AUTO.

Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

HINWEIS: Wenn das Gerät von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus AUTO. Wenn das Gerät an eine Versorgungsbatterie angeschlossen ist, wählen Sie den Batteriewächter-Modus LOW.

Display-Helligkeit einstellen

Die Displayhelligkeit kann an dunkle Umgebungen angepasst werden.

a. Schalten Sie das Gerät ein. b. Drücken Sie die Taste SET einmal. c. Stellen Sie mithilfe der Tasten + oder - die Helligkeit des Displays ein. Das Display ändert sich wie folgt: LO niedrig, MID mittel, HI hoch.

Nach dem Einschalten wird der eingestellte Modus einige Sekunden lang angezeigt. Das Display blinkt einige Male, bevor es zur aktuellen Helligkeitseinstellung zurückkehrt.

HINWEIS: Bei Auftreten einer Störung wird die Helligkeit automatisch auf den Wert der Standardeinstellung gesetzt. Nach der Störungsbeseitigung wird die eingestellte Helligkeit wieder aktiviert.

Den USB-Anschluss verwenden

Sie können den USB-Anschluss zum Laden von Kleingeräten wie Mobiltelefone und MP3-Player nutzen.

Schließen Sie das aufzuladende Gerät über ein USB-Kabel (nicht im Lieferumfang enthalten) an den USB-Anschluss der Tastatur an.

HINWEIS: Stellen Sie sicher, dass das angeschlossene Gerät für den Betrieb bei 5 V Gleichspannung geeignet ist.

Anzeigemodus einstellen

Drücken Sie die Taste SET einmal.

Stellen Sie mit den Tasten + oder - den Schlafmodus ein.

Das Display ändert sich wie folgt: 50S (Schlafmodus niedrig)

S0 (aus): Der Schlafmodus ist deaktiviert. Das Display ist durchgehend eingeschaltet. S1 (ein): Der Schlafmodus ist aktiviert. Wenn die Tastatur mehrere Minuten lang nicht verwendet wird, zeigt das Display nur einen Punkt an. S2 (niedrig): Der Schlaf-Untermodus wird aktiviert. Wenn die Tastatur mehrere Minuten lang nicht benutzt wird, schaltet das Display auf die niedrigste Helligkeit um.

HINWEIS: Wenn sich das Display im Schlafmodus oder Schlaf-Untermodus befindet, drücken Sie eine Taste an der Tastatur, um den entsprechenden Modus zu beenden.

Die Tastatur kann über Bluetooth oder NFC mithilfe einer App überwacht und gesteuert werden, die Sie auf einem kompatiblen Gerät installieren können.

Laden Sie die MobileTooling-App herunter und installieren Sie sie.

Holen Sie sich die App unter ZR-Domatic.com/DT.

B. Drücken Sie die Taste SET wie folgt?

Drücken Sie 6 Mal, um die Bluetooth-Einstellungen zu öffnen.

Drücken Sie 5 Mal, um die NLJ-Einstellungen zu öffnen.

1. Nutzen Sie die Tasten + oder - für die Bluetooth- oder NLJ-Einstellung.

HINWEIS: Wenn die Kühlbox über Bluetooth mit einem kompatiblen Gerät gekoppelt ist, muss der Kopplungsmodus eingestellt werden.

Bei der Bluetooth-Einstellung ändert sich das Display wie folgt: bDAsH KInBOpplungPA

HINWEIS: Wenn angezeigt wird, ändert sich das Display nicht, wenn Sie die Taste - drücken. Wenn angezeigt wird, ändert sich das Display nicht, wenn Sie die Taste + drücken.

Die Bluetooth-LED blinkt weiß und das Display zeigt an, während das Gerät gekoppelt wird.

Bei der NLJ-Einstellung ändert sich das Display wie folgt: FusH Kx

D. Befolgen Sie die Anweisungen in der MobileCooling-App.

Die Bluetooth- oder NLJ-LED leuchtet, wenn die Kühlbox verbunden ist.

Die Kühlbox ausschalten

d. Entleeren Sie die Kühlbox.

B. Drücken Sie die KI'-Taste. 3. Ziehen Sie das Anschlusskabel ab. D. Wenn die Kühlbox längere Zeit nicht benutzt wird, lassen Sie den Deckel offen, damit sich keine Gerüche bilden können.

Kühlbox ausschalten

Feuchtigkeit kann sich im Innenraum der Kühlbox oder am Verdampfer als Teil niederschlagen, der die Kühlleistung verringert.

Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.

Gehen Sie wie folgt vor, um die Kühlbox abzutauen:

a. Entfernen Sie alle Gegenstände aus der Kühlbox. b. Legen Sie die Gegenstände in eine andere Kühlbox, um sie kühl zu halten. c. Schalten Sie die Kühlbox aus. d. Lassen Sie den Deckel geöffnet.

e. Wischen Sie das Tauwasser auf.

Wechselstromsicherung ersetzen

Trennen Sie das Gerät vor dem Austauschen der Wechselstromsicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab.

a. Trennen Sie die Kühlbox von der Spannungsversorgung. b. Ziehen Sie das Anschlusskabel ab. c. Hebeln Sie den Sicherungseinsatz (Abb. 1, Seite 3C, Bx) mit einem Schraubendreher heraus. d. Tauschen Sie die defekte Glassicherung gegen eine neue Sicherung desselben Typs mit demselben Wert (D, J, H, Bi, C, Vx) aus.

e. Drücken Sie den Sicherungseinsatz wieder in das Gehäuse. f. Verbinden Sie das Gerät wieder mit der Spannungsversorgung.

Sicherung im Gleichstromstecker ersetzen

HINWEIS: Im Gerät ist eine zusätzliche Gleichstromsicherung vorhanden (Flachstecksicherung, gemäß Automobilstandard). Diese Sicherung darf nur durch einen zugelassenen Kundendienstbetrieb ausgetauscht werden.

a. Schrauben Sie das Kontaktstiftgehäuse (Abb. 1, Seite 3h, 3x) vom Stecker ab (Abb. 1, Seite 3h, Yx).

b. Ersetzen Sie die defekte Sicherung (Abb. 1, Seite 3h, 2x) durch eine neue Sicherung desselben Typs mit demselben Wert (3) GH flink (dC, J, x). c. Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.

Lichtleiterplatte wechseln

(CH) UN 2 Geschäftsgang

Die Lichtleiterplatte darf nur durch einen Kundendienst oder eine entsprechend qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Reinigung und Pflege

VORSICHT: Stromschlaggefahr

Stellen Sie vor der Durchführung von Reinigungs- oder Wartungsarbeiten sicher, dass das Gerät von der Stromversorgung getrennt ist.

(CH) UN 2 Geschäftsgang

Reinigen Sie das Gerät niemals unter fließendem Wasser oder in Spülwasser.

Verwenden Sie keine scheuernden Reinigungsmittel oder harten Gegenstände zur Reinigung.

Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.

Fehlersuche und Fehlerbehebung

(problem MCgliche Urs! che -CsEngsvorschl! g
Eie! t hlbo! funktioniert nicht. Eie LKE xOowerm leuchtet nicht.	J n der Gleichstromsteckdose wird keine l pannung erkannt.	Eier ndung des Rahrzeugs ein-schalten.
	J n der Nechselstromsteckdose wird keine l pannung erkannt.	Versuchen I ie an einer and- ren | teckdose.
	Eie Nechselstromsicherung ist de'ekt.	Fauschen I ie die Nechelstrom-sicherung aus! siehe Nechsel stromsicherung austauschen au! eite 38.
	E as integrierte ' etzteil ist de'ekt.	N enden I ie sich an einen autori-sierten ! undendienstmitarbeiter.
Eie LKE xOowerm leuchtet orang! der Rehlercode E 01 wird angezeigt und die! t hlbo! kt hlt nicht! obwohl sie eingesteckt ist.	Eer Batteriew" chter ist zu hoch einge-stellt.	d. | tellen I ie den Batteriew" chter auf einen niedriger Den Modus ein! siehe Batterie-Momputer erwen den auf! eite 3i A. B. Ort!en I ie die! tarterbatterie. 3. Laden I ie die! tarterbatterie ge-gebennenalls auf. Befolgen I ie die! nweisungen des ) erstellers.
	Eer Batteriew" chter ist zu niedrig ein-gestellt.	d. | tellen I ie den Batteriew" chter auf einen höheren Modus ein! siehe Batterie-Momputer erwen den auf! eite 3i A. B. Ort!en I ie die! tarterbatterie. 3. Laden I ie die! tarterbatterie ge-gebennenalls auf. Befolgen I ie die! nweisungen des ) erstellers.
Bei Betrieb der! t hlbo! ber die Gleichstromsteckdose! Eier t ndung ist eingeschaltet und die! t hlbo! skun-tioniert nicht. Eie LKE xOowerm leuch- tet nicht.	Eer Gleichstromstecker ist nicht richtig angeschlüssen.	| chliesen I ie den Gleichstrom- stecker neu an.
	Eie Rassung der Gleichstromsteck-dose ist! erschmutzt. E as hat einen schlechten elektrischen! ontakt zur Rolge.	Teigen I ie die Gleichstrom- steckdose. Befolgen I ie die! nweisungen des ) erstellers.
	Eie |icherung im Gleichstromstecker ist durchgebranrt.	Krsetzen I ie die |icherung im Gleichstromstecker! siehe! api- tell!icherung im Gleichstromstecker ersetzen auf! eite 38.
	Eie Gleichstromsicherung in der! t hl- bol! ist durchgebranrt.	Nenden I ie sich an einen autori-sieten! undendienstmitarbeiter.
	Eie |icherung der Gleichstromsteck-dose des Fahrzeugs ist durchge-branrt.	Fauschen I ie die |icherung der Gleichstromsteckdose des Fahr- zeugs aus.
(problem MCgliche Urs! che -CsEngsvorschl! g)
	Befolgen | ie die! nweisungen des ) erstellers.
E as E isplay zeigt einen Rehlercode an und die! t hlboL kt hlt nicht /siehe Rehlercodes auß I eite D&.	Eie! t hlboL wurde wegen einer inter-nen | törung ausgeschaltet.

Fehlercodes

HINWEIS: Wenn einer der Fehlercodes E 02 bis E 07 auftritt, wenden Sie sich an einen autorisierten Kundendienst.

Fehlerco' e GeschreibEng

E 01 Unterspannungky berspannung

E 02 Lt liter-y berstrom

E 03 ! ompressorstart fehlgeschlagen

E 04 ! ompressordrehzahl niedrig

E 05 | teuerger" t t berhitzt

E 06 Ofener ' FM-I tromkreis

E 07 ' FM-I urzschluss

Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler.

Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Gerät ein:

eine Kopie der Rechnung mit Kaufdatum

einen Reklamationsgrund oder eine Fehlerbeschreibung

Bitte beachten Sie, dass eigenständig oder nicht sachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.

Entsorgung

WARNUNG: Lebensgefahr durch Einschluss von Kindern

Entfernen Sie vor der Entsorgung Ihres alten Kühlgeräts den Deckel. Lassen Sie die Ablage im Kühlgerät belassen, damit Kinder nicht einfach hineinsteigen können.

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.

Recycling von Produkten mit Batterien/wiederaufladbaren Batterien und Leuchtmitteln: Entfernen Sie Batterien/wiederaufladbare Batterien und Leuchtmittel, bevor Sie das Produkt recyceln. Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab. Batterien/wiederaufladbare Batterien und Leuchtmittel gehören nicht in den Hausmüll. Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist. Das Produkt kann kostenlos entsorgt werden.

Technische Daten

HINWEIS: Bei Umgebungstemperaturen von über 35 °C kann die Mindesttemperatur nicht erreicht werden.

Dieses Produkt enthält fluorierte Treibhausgase.

Das Kühlaggregat ist hermetisch verschlossen.

	CFX2 28 CFX2 37 CFX2 45 CFX2 57
' enneingangsleistung	i Clo 6C) z
	dCClo BDC V~
' ennstrom	dB Vi 8+6 J	dB Vi 8+6 J	dB Vi 8+8 J	dB Vi h J
	BD Vi 3H8 J	BD Vi 3H8 i J	BD Vi 3+8 h J	BD Vi D J
	dCC Vi dH6 J	dCC Vi dH63 J	dCC Vi dH6i J	dCC Vi dHj J
	BDC Vi Clj j J	BDC Vi Clj 8 J	BDC Vi Clj h J	BDC Vi Cl8 J
! t hlleistung	e BB bMlo BC bM
Umgebungstempera-tur	d6 bMlo D3 bM
! limaklasse' oder F
UI B	i VBJ
! "Itemittel T6CCA
Bestandsmenge ! "Ite-mittel	d3 g d3 g dD g dj g
J bmessungen "BlqI lqIFInkl. Größ	3Di mmlq DBj mmlq 3j i mm	DCd mmlq DB8 mmlq D3C mm	DCd mmlq Dh3 mmlq D3C mm	Di 8 mmlq i C3 mmlq D8i mm
Lautst'rke	B8 L 3j L Di Li j L
Gewicht	d3+ikg	di #8 kg	d6+8 kg	d8+ikg
RreZuenzbereich "NLJ' X	B-HD G) z
Mal. J usgangsleistung NLJ' ch+BB dBm
Bluetooth j #h3 dBm

Hiermit erklärt die Dometic Group Germany GmbH, dass der Funkgerätetyp MRG B8H, MRG B3JH, MRG D1H, MRG B1J der Richtlinie 2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden Internetadresse erhältlich: documents.dometic.com

Weitere Produktdaten sind über den QR-Code auf dem Energielabel oder unter eprel.ec.europa.eu abrufbar.

eprel.ec.europa.eu

Fr!nh! is

1IS32 (erigo eexplosto

' ao guarde ZuaisZuer subst| ncias potencialmente eLposi asH tais como latas de spray com um carburante inIaI (elH no aparelho de refrigeracao.

/11ER) ENe/2 (ericolo per 1! s!Ete

8)echnische beschri4ving

Y4)echnische gegevens

i. Ffor der arimede and a.

U's.i,tning!,ve.selstr0msi.ringen

F/RE2 F!re, or ele. tris. st0'

D. Rölj an isingarna i mobilappen für kylnning.

LKE-lampan for Bluetooth eller NLj t"nds n"r kylboLen r ansluten.

St5ng! ! v. 2lboxen

d. Fom kylboLen.

Gjor folgende for unnga mats inn

Eisplayet endres pa folgende matey 50A55

B8: m: l; 26Iok:/6: loolZr.dometic.comkbei DT.

B.H9160/：1:631o/9 SET；o0π：d/67/9q6/V

d.8;298:/1:Xn9n6/919u9/19.

B.H9160:/1:63io/9xO'kORRmBKJI.k.3KJI.X 3.81:rn:1:0Bb28B9n67496:n D.A4o oxJ961:J71:/0:68;OJ8B9 89;O-ⅡbIbIg::26oΩ o1 B2:M:H0019B:1:49;949 o1BO2:/H 89,I9:/0:/9123;B91 M6268M6.

O6M'NKLMxkPbPOM OP QRpSTROP UOVP

B01:01B6: /9 Bn9K/00119 BBB BB12: W/01o 01; N: /6: /9 xJ96n/919 q9/19 6n6; o 68; 9261: n7 MoK: n90: 062983B9 042: K. TOB9 /9M9n7B9 49; 9561: 19 89 oxJ9K/:.

BHIMAHHEZ OKPNOI NV I V:KI BL MSP

H64or9:/68;018B9i1:1Bb2I6 6I6 00126 6/0123M:/16+89 I9 ;2:M9x:/1:J:19 6I6 I9 00BO6O61:89M-2b8/9I6;2oI34I6.

39 Μ9 o6: 8042: x61: xπ9d6π/919 q9/19H; 2o5: d629n1; o Oπ: d67/9q6/N

d.8B9Д:1:0bIb2K9/6:1o/9xI9I6I919q9/19. B.A4o:/:06xoJ6MOH;019B:1:OBnB2K9/6:1oB△23r9xJ9A6J9/9q9/1989nB2K61:oxJ9d:/o. 3. 84nouq:1: xπ9π6π/919 u9/19. D. O019B: 1: 49; 949 o1Bo2:/.

i..86b2III:1:298M298:/919 BOJ9.

CJ JOP OP KLI J MORTBI VI KI BTa 6yHIO
