CFX2 57 - Jääkaappi DOMETIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kompressiojäähdytteinen kylmälaukku
Merkki ja malli	Dometic CFX2 57
Mitat (L x S x K)	808 x 703 x 848 mm
Paino	18,8 kg
Hyötytilavuus	57 litraa
Syöttöjännite	12/24 V DC (savukkeensytyttimen pistoke) ja 100-240 V AC (verkkolaite)
Sähkönkulutus (nimellinen)	12 V: 7 A; 24 V: 4 A; 100-240 V: 0,7 A
Lämpötila-alue	Säädettävissä -12 °C - +10 °C
Kylmäaineen tyyppi	R600a (isobutaani), 47 g
Yhteydet	Sisäänrakennettu Bluetooth ja Wi-Fi ohjausta varten Mobile Cooling -sovelluksella
Akun suojaus	3 tasoa (LOW, MED, HIGH) automaattisella katkaisulla syväpurkauksen estämiseksi
Näytön toiminnot	Lämpötilan näyttö °C/°F, kirkkauden säätö, lepotila
USB-portti	1 USB-A-portti (5 V, 2 A) pienten laitteiden lataukseen
Mukana tulevat lisävarusteet	1 irrotettava kori, 12/24 V kaapeli, 220 V kaapeli, pikaopas
Puhdistus	Puhdista kostealla liinalla; sulata käsin tarvittaessa
Turvallisuus	Napaisuuden vaihtosuojaus, sulake DC-pistokkeessa, automaattinen sammutus alijännitteessä
Huolto	Tarkista säännöllisesti ilmanottoaukot ja oven tiiviste
Korjattavuus	Korjaukset ammattilaiselle; DC-sulake käyttäjän vaihdettavissa
Takuu	Lakisääteinen takuu (katso käyttöohje)

Usein kysytyt kysymykset - CFX2 57 DOMETIC

Kuinka lämpötilaa säädetään?

Paina 2 kertaa SET-painiketta. Käytä + ja - -painikkeita haluamasi lämpötilan valitsemiseen. Näyttö vilkkuu ja näyttää sitten nykyisen lämpötilan muutaman sekunnin kuluttua.

Kuinka akkusuojaa käytetään?

Paina 3 kertaa SET-painiketta päästäksesi asetuksiin. Käytä + tai - valitaksesi LOW, MED tai HIGH. HIGH-tila suojaa akkua paremmin. Käynnistysakulle valitse HIGH; palveluakulle valitse LOW.

Kuinka kylmälaukku yhdistetään Mobile Cooling -sovellukseen?

Lataa sovellus osoitteesta dometic.com. Paina 6 kertaa SET-painiketta Bluetoothille tai 7 kertaa Wi-Fi:lle. Ota toiminto käyttöön +/- ja seuraa sovelluksen ohjeita. Merkkivalo vilkkuu ja jää palamaan, kun yhteys on muodostettu.

Mitä tehdä, jos näytöllä näkyy virhekoodi E01?

Koodi E01 ilmaisee matalaa tai korkeaa jännitettä. Tarkista syöttöjännite. Jos käytät akkua, säädä akkusuoja sopivaan tilaan (LOW, MED tai HIGH). Käynnistä laite uudelleen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka kannen avaussuunta vaihdetaan?

Avaa ja poista kansi. Irrota 3 ruuvia kummastakin saranasta. Aseta saranat vastakkaiselle puolelle ja työnnä kansi uusiin paikkoihin. Katso kaavioita käyttöoppaasta.

Kuinka kylmälaukku sulatetaan?

Poista sisältö. Sammuta laite. Jätä kansi auki, jotta jää sulaa. Älä koskaan käytä kovia tai teräviä työkaluja jään raapimiseen. Pyyhi sulamisvesi ennen uudelleen käyttöönottoa.

Millaista sulaketta käytetään ja miten se vaihdetaan?

DC-pistokkeen sulake on tavallinen 10 A. Vaihda se irrottamalla laite, poistamalla sulakepidin ruuvimeisselillä, vaihtamalla sulake uuteen samanarvoiseen ja kokoamalla. Laitteen sisällä on lisäsulake AC-piirille (ammattilaisen vaihdettava).

Voinko ladata puhelintani kylmälaukulla?

Kyllä, USB-portti (5 V, 2 A) mahdollistaa laitteiden, kuten puhelimien tai MP3-soittimien, lataamisen. Kytke USB-kaapeli laitteen etupuolella olevaan porttiin.

Kuinka laite puhdistetaan?

Irrota laite ensin. Puhdista sisä- ja ulkopuoli kostealla liinalla. Älä käytä hankaavia aineita tai juoksevaa vettä. Varmista, että ilmanottoaukot eivät ole tukossa.

Mitkä akkusuojan tilat ovat käytettävissä?

Käytettävissä on kolme tilaa: LOW (matala kynnys), MED (keskitaso) ja HIGH (korkea). HIGH-tila katkaisee virran aikaisemmin suojatakseen akkua. Katkaisujännitteet vaihtelevat: 12V:lle 10,0 V - 11,8 V tilasta riippuen. Valitse akkutyypin mukaan.

KÄYTTÖOHJE CFX2 57 DOMETIC

Sisällysluettelo: 2 Symbolien selitykset. 3 Laitteen symbolien selitykset. 4 Turvallisuusohjeet. 5 Toimituskokonaisuus. 6 Lisävarusteet. 7 Käyttötarkoitus. 8 Tekninen kuvaus. 9 Käyttö. 10 Puhdistus ja hoito. 11 Vianetsintä. 12 Takuu. 13 Hävittäminen. 14 Tekniset tiedot.

Yleisiä huomautuksia.

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuvat oikein. Säilytä nämä ohjeet tuotteen yhteydessä.

Käytä tuotetta vasta, kun olet lukenut kaikki ohjeet, määräykset ja varoitukset huolellisesti ja ymmärrät ja hyväksyt tässä annetut ehdot. Sinun on käytettävä tuotetta ainoastaan sen käyttötarkoituksen mukaisesti ja ilmoitetuissa käyttökohteissa ja noudatettava tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden laiminlyönti ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tämän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä muihin asiakirjoihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

2 Symbolien selitykset

Merkkisana tunnistaa turvallisuusviestit ja omaisuusvahinkoihin liittyvät viestit ja osoittaa lisäksi vaaratekijän vakavuusasteen.

VAARA

Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.

HUOMIO

Viittaa vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.

HUOMAUTUS

Viittaa tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.

3 Huomautuksia tuotteen käyttöä koskevia lisätietoja.

3 - Laitteen symbolien selitykset

Varoitus: Tulipalon vaara. Älä käytä materiaaleja.

4) Erityiset ohjeet

1/R/2 Sähköiset ympäristöt!

Varoitus: Jos laitetta käytetään erikoissähköllä, on käytettävä irtasuojakytkintä TMMBx tai maasulkukytkintä GRMIX. Asennus on tehtävä voimassa olevien asennusmääräysten mukaisesti, etenkin jos asennuspaikassa saattaa esiintyä kosteutta. Älä kosketa johtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä, vaihtoa, irti verkkoon yhdistettyä.

1/R3I)US2Sähköiset ympäristöt!

Varoitus: Kylmälaitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Jos tämän jäähdytyslaitteen virtajohto on vaurioitunut, se täytyy vaihtaa vaarojen välttämiseksi. Vain pätevät ammattilaiset saavat korjata tätä kylmälaitetta. Väärin tehdyistä korjauksista voi aiheutua vaaraa ja vaurioita. Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa.

1/R31)USZ(!lov!!r!

Varoitus: Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen. Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse. Varoitus: Jäähdytyskierron sisältämä kylmäaine on helposti syttyvää, ja jos sitä vuotaa, on olemassa vaara, että tilaan kertyy palavia kaasuja, jos laite on pienessä tilassa. Jos jäähdytyskierrossa on mikä tahansa vaurio

Varoitus: Pidä avoliekit ja mahdolliset sytytyslähteet loitolla jääkaapista. Tuuleta tila huolellisesti. Älä kytke kaappia pois päältä.

Jos kylmälaitteen kylmäaine on T6CCaV

Varoitus: Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä mutta syttyvää kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä. Älä käytä tai säilytä kylmälaitetta suljetussa tilassa, jossa ilma ei liiku lainkaan tai liikkuu hyvin hitaasti. Pidä laitekotelon tai asennusrakenteiden ilmanvaihtoaukot vapaana esteistä.

Älä käytä mekaanisia esineitä tai muita välineitä sulatusprosessin nopeuttamiseen, paitsi jos valmistaja suosittelee niiden käyttämistä. Älä vahingoita jäähdytyskiertoa. Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.

1/R31)US2)erve2sv！！r！

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli he ymmärtävät laitteen käyttöön liittyvät riskit. Alle 8-vuotiaat lapset saavat sekä sijoittaa tuotteita kylmälaitteisiin että noutaa tuotteita niistä. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapitotoimiin.

Älä säilytä kylmälaitteessa mitään räjähdysalttiita aineita, kuten suihkepurkkeja, joissa on syttyvä ponneaine.

HUOM! Sähköiskuvaara!

Varmista ennen kylmälaitteen käyttöönottoa, että irtajohto ja pistoke ovat kuivia. Irrota kylmälaite virransyötöstä aina ennen puhdistus- ja huoltotoimia sekä aina käytön jälkeen.

HUOM! Terveysvaara!

Vältä elintarvikkeiden pilaantuminen noudattamalla seuraavia ohjeita.

Tarkista, onko laitteen jäähdytysteho riittävä elintarvikkeille, joita aiot kylmäsäilyttää. Elintarvikkeita saa säilyttää alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa. Kylmälaitteen avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa laitteen lokeroissa. Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.

Jos laite jätetään tyhjäksi pitkäksi ajaksi

Kytke laite pois päältä. Sulata laite. Puhdista ja kuivaa laite. Jätä kansi auki, jotta laitteen sisälle ei pääse muodostumaan hometta.

HUOM! Käyttöohje!

Varmista, että tyyppikilven jännitetiedot vastaavat käytettävissä olevaa energiansyöttöä. Liitä kylmälaite aina seuraavalla tavalla.

Älä käytä irtoliitäntäjohtoa ajoneuvon tasavirtaverkkoon. Älä vaihda irtoliitäntäjohtoa, vaihda irti verkkoon.

Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä. Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite ja muut sähköä käyttävät laitteet ajoneuvon akusta ennen pikalaturin liittämistä.

Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaitteen liitäntä tai kytke kylmälaite pois päältä, kun sammutat moottorin. Muuten ajoneuvon akku voi purkautua. Kylmälaitetta ei saa käyttää syövyttäviä aineita tai liuottimia sisältävien aineiden kuljettamiseen. Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenettelyn. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen. Älä altista kylmälaitetta avotulelle tai muille lämmönlähteille, kuten nuotiolle, lämmityslaitteille, suoralle auringonpaisteelle tai kaasu-uuneille. Älä laita sisään astiaan jäätä tai nesteitä. Älä koskaan upota kylmälaitetta veteen. Suojaa kylmälaite ja johdot kuumuudelta ja kosteudelta. Kylmälaitetta ei saa altistaa sateelle. Jotta kylmäaine voi kiertää asianmukaisesti, laitteen kallistuskulma ei saa olla suurempi kuin 30°. Aseta kylmälaite tasaiselle alustalle vaakasuoraan. Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on riittävästi tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin. Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei virtaa tai virtaa vain hyvin vähän.

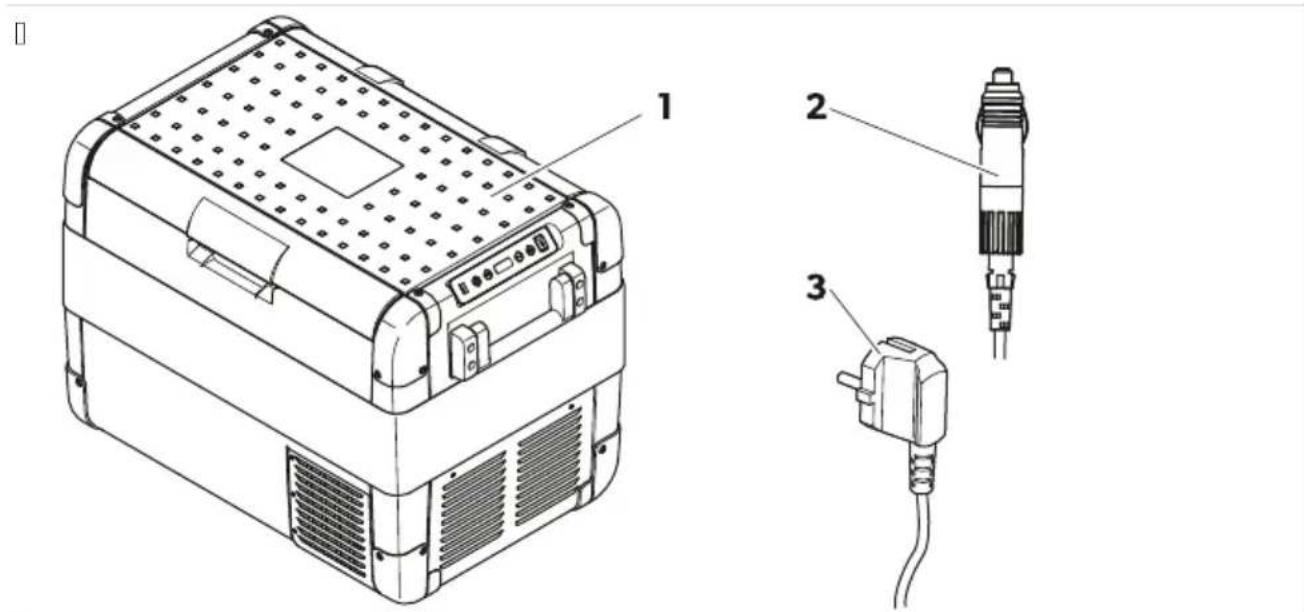

5) Toimitus. O. on! IsEs

Koht! M55r5 KEv! Es

Kylmälaatikko

B: Tasavirtaliitäntäjohto

C: Vaihtovirtaliitäntäjohto

D: Käyttöohje

6 - Is5v! rEstreet

I aata issa lisävarusteena, joka sisältyy toimituskokonaisuuteen.

KEv! Es ) Eotenro M! lli
Oika apautetta a kiinnityssarjaCFX-QFK	h6CCCCCcd66 Vain MRgB B8
Oika apautetta a kiinnityssarja MRg-f R! 3i Di	h6CCCCBhi hh Vain MRgB 3j ja MRgB Di
Mobile Mooling -so ellus	e SOPii kaikkin mal-leihin

7 Käyttötarkoitus

Kylmälaatikko sopii elintarvikkeiden jäähdyttämiseen. Kylmälaatikko sopii myös ajoneuvokäyttöön. Kylmälaatikko on suunniteltu käytettäväksi ajoneuvon tasavirtapistorasialla tai vaihtovirralla. Kylmälaatikko soveltuu myös retkeilykäyttöön. Kylmälaatikko on tarkoitettu kotitalouskäyttöön ja sen kaltaisiin käyttökohteisiin, kuten

– käyttöön henkilökunnan keittiötiloissa kaupoissa, toimistoissa ja muissa työympäristöissä – käyttöön maatiloilla – asiakaskäyttöön hotelleissa, motelleissa ja muissa majoitusympäristöissä – aamiaismajoitustyyppiset ympäristöt – ateriapalvelu- ja muut ei-jakelukohteet

Kylmälaatikko ei sovellu

– elintarvikkeiden nopeaan pakastamiseen – syövyttäviä tai liuottimia sisältävien aineiden säilyttämiseen – sisäänrakennetuksi laitteeksi

Kylmälaatikko sopii ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Tämä tuote on tarkoitettu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käytön tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien; väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö; tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset; käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen.

Valmistaja pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

Kylmälaatikko pystyy jäähdyttämään tuotteet. Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, jota ei juurikaan tarvitse huoltaa. Tunnusomainen eristys ja tehokas kompressori takaavat tehokkaan ja nopean jäähdytyksen. Kylmälaite sopii liikkuvaan käyttöön. Kylmälaatikko kestää tilapäisesti enintään 30°:n kallistumat esimerkiksi veneessä.

Toiminnot

Verkkolaite, jossa on ensiökytkentä laitteen liittämiseksi vaihtovirtalähteeseen; kolmiportainen akkuvahti ajoneuvon akun suojaamiseen; lämpötilanäyttö °C ja °F; lämpötilan säätö kahdella painikkeella °C/°F askelin; integroitu Bluetooth- ja NFC-toiminto kylmälaatikon ohjaamiseen Mobile Cooling -sovelluksella; kantokahvat; USB-liitäntä jännitteensyöttöä varten; irrotettava lankakori.

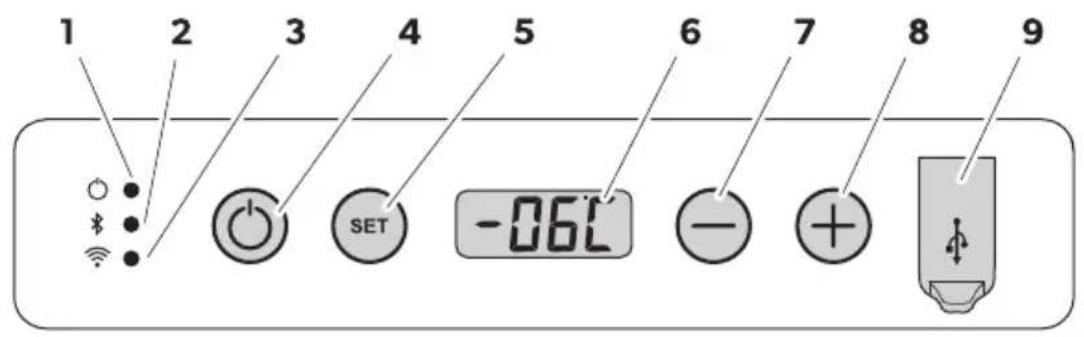

Käyttöohjeet

Kannen salpa kuva 0. Sivu 3

Koh- KEv! Es Selit2s t!
d Feho		Filan ilmaisin
		LKE -merkki alo syttyy alkoise- na. ! ompressori k" ynnistyy.
		LKE -merkki alo syttyy orangsi- na! ! ompressori pys"htyy.
BBluetooth		LKE -merkki alo on kytketty pois p""lt". ! ylm"laatikon Bluetooth-yhteys on katkaistu.
		LKE -merkki alo ilkkuu hitaasti alkoisesen! ! ylm"laatikon Bluetooth-yhteys on kytketty p""lle. ! ylm"laatikkoa ei ole pariliitety laiteseen.
		LKE -merkki alo ilkkuu nopeas- ti alkoisesen! ! ylm"laatikko muodostaa pariliitoksen laitteen kanssa Bluetooth-yh- teydell".
		LKE -merkki alo syttyy alkoise- na. ! ylm"laatikko on pariliitety laiteseen Bluetooth-yhteydell".
3NLJ'		LKE -merkki alo on kytketty pois p""lt". ! ylm"laatikon NLJ' -yhteys on katkaistu.
		LKE -merkki alo ilkkuu alkoise- sena! ! ylm"laatikon NLJ' -yhteys on kytketty p""lle. ! ylm"laatikkoa ei ole yhdistety laiteseen.
		LKE -merkki alo syttyy alkoise- na. ! ylm"laatikko on pariliitety laiteseen NLJ' -yhteydell".
D Ouu LLKkOOII ! ytkee kylm"laiteen p""lle ja.POis.
iSET		Valitsee syöttötilan! U L"mpötilas""to U Melsius- tai Rahrenheit-n"ytto U J kku ahdin asetus U' "ytön kirkkauden s""to U J seta n"ytötila U M""rit"Bluetooth U M""rit" NLJ'
6' "yttö

CFX2 28, CFX2 37, CFX2 45, CFX2 57

Koh- KEv! Es Selit2s t!
j -	M'''ritt''' l''mpötilanH l''mpötilayksikönakku ahdün n''ytön kirkkaudenH tilanH Bluetooth-yhteyden ja NLJ ' -yhteyden.
8 +
h UI B-portti

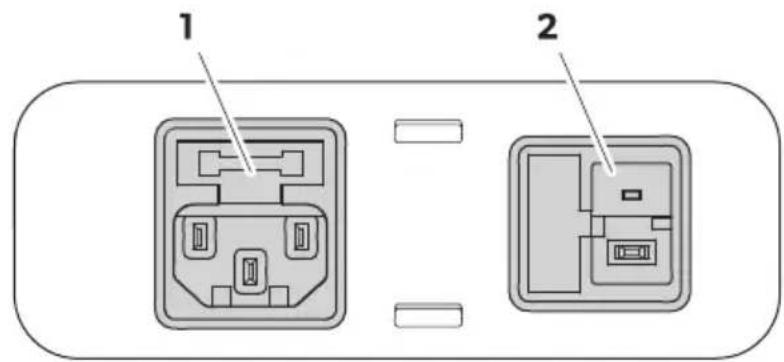

Liitäntäpistokkeet

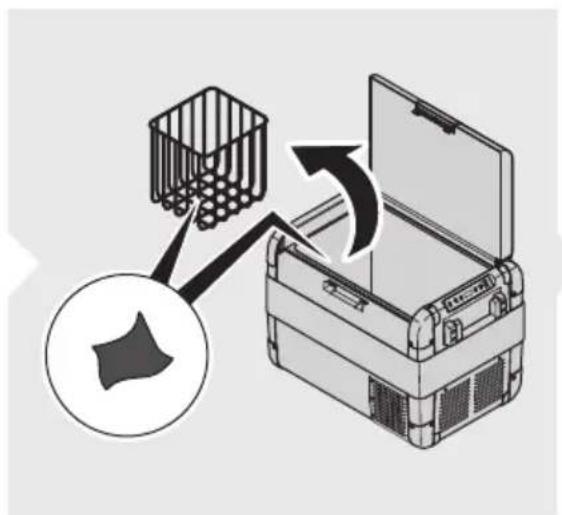

3. HUOMIO: Puhdista kylmälaatikko sisältä ja ulkoa kostealla liinalla ennen ensimmäistä käyttöönottoa. Katso 'Puhdistus ja hoito' sivulla X.

Ennen vaihtamista, katso CFX2 57b.

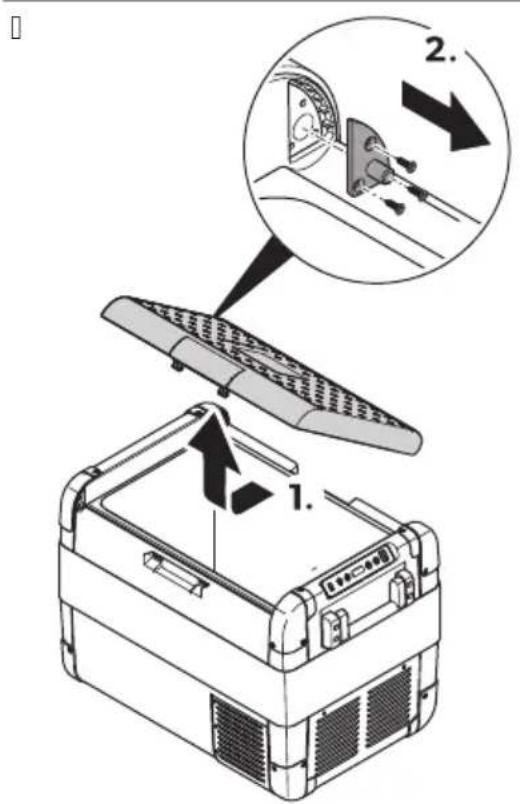

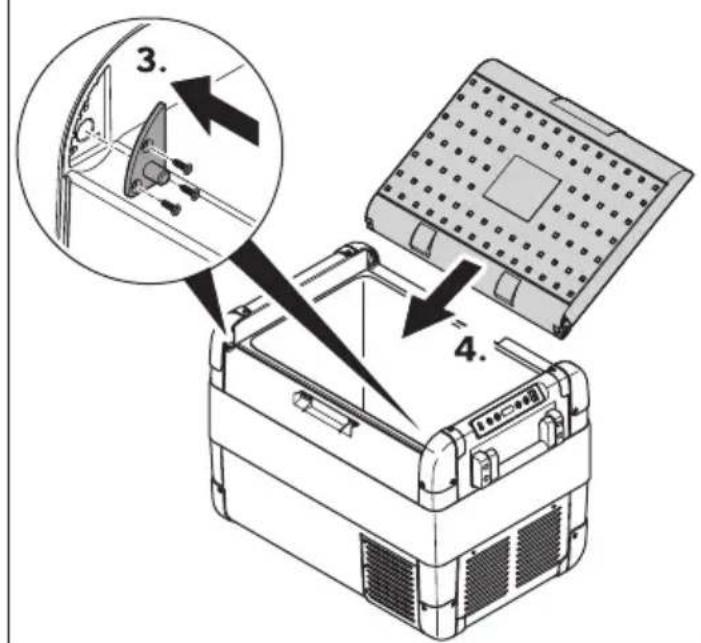

Saranat voidaan siirtää vastakkaiselle puolelle.

d. Irrota kansi kuvassa X. Katso sivu X.

CFX257

B. Irrota kolme ruuvia jokaisesta saranasta kuvassa X. Irrota ne. 3. Kiinnitä saranat uusiin paikkoihin. D. Aseta kansi uusiin kiinnityspaikkoihin kuvassa X. Katso sivu X.

Energiansäästö

Valitse paikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta. Anna lämpimien elintarvikkeiden jäähtyä ennen kuin panet niitä kylmälaitteeseen kylmäsäilytettäviksi. Älä avaa kylmälaitetta tarpeettoman usein. Älä pidä kylmälaitetta auki tarpeettoman kauan. Jos kylmälaitteessa on kori, sijoita kori energiankulutuksen optimoimiseksi niin kuin se oli toimituksen yhteydessä. Varmista säännöllisesti, että kansi tiiviste istuu kunnolla.

Kylmälaitteen liittäminen

• Liittäminen

HUOMIO: Sähköiskun vaara!

Mukana toimitetun irtajohdon pistokkeessa on sulake laitteen suojaamiseksi. Älä poista sulakkeellista irtopistoketta. Käytä ainoastaan mukana toimitettua irtajohtoa. Irrota kylmälaatikko ja muut sähkölaitteet akusta ennen kuin lataat akkua pikalaturilla. Jännite voi vahingoittaa akkuun liitettyjen laitteiden elektroniikkaa.

3. HUOMIO: Kylmälaatikossa on elektroninen järjestelmä, joka estää napaisuuden. Elektroninen järjestelmä suojaa kylmälaatikkoa oikosuluilta akkua liitettäessä.

Kylmälaitetta voidaan käyttää 12 V tai 24 V.

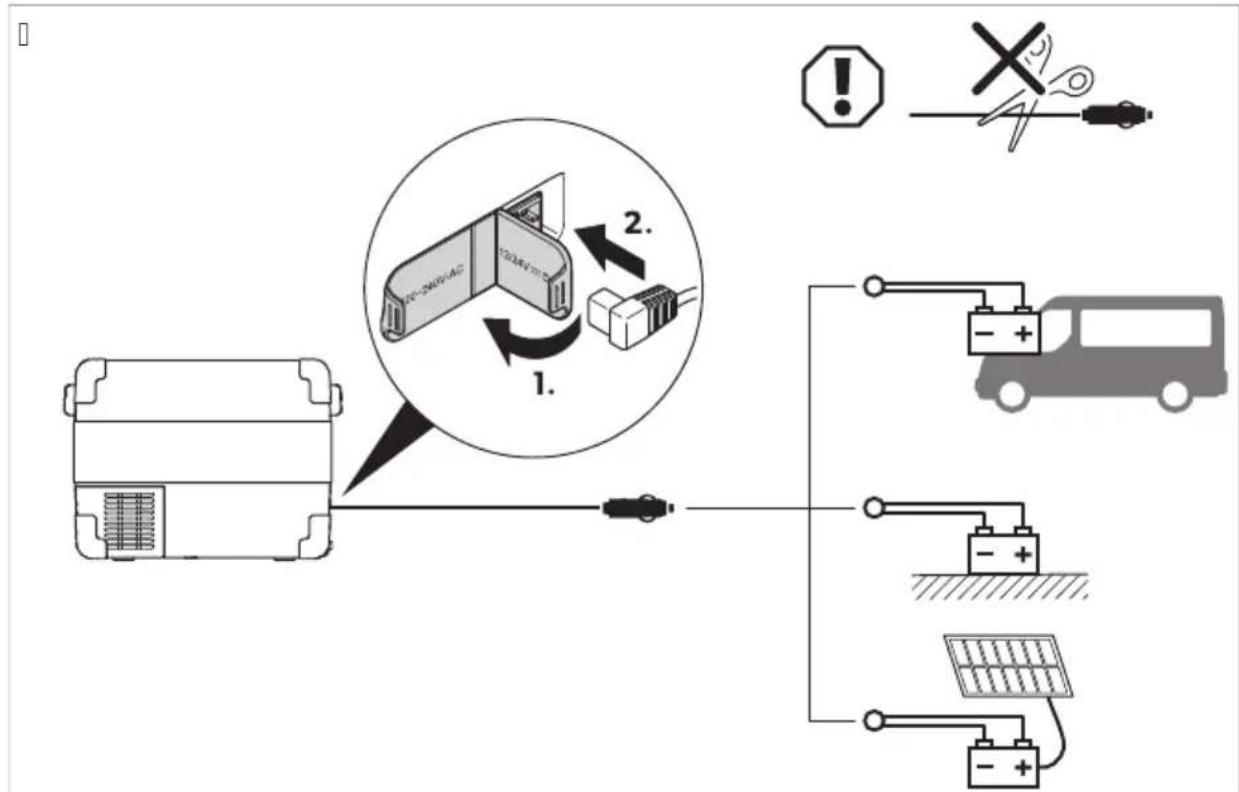

Liitä kylmälaatikko akkuun tasavirtaliitäntäjohdolla kuvan osoittamalla tavalla.

Älä koske pistokkeisiin ja kytkimiin märin käsin tai kun seisot märässä paikassa. Kun kylmälaatikkoa käytetään vaihtovirralla, ennen vaihtovirtalähteeseen ja kylmälaatikon väliin on asennettava aikaerokytkin. Lisätietoja saat alan ammattilaisilta.

3HJE

Kylmälaatikoissa on integroitu monijännitesyöttö ensisijaiskytkentää varten laitteen liittämiseksi vaihtovirtaverkkoon. Ensisijaiskytkentä kytkee kylmälaatikon automaattisesti vaihtovirralle, kun kylmälaatikko liitetään vaihtovirtaan, vaikka tasavirtaliitäntäjohto olisi yhä liitettynä.

Liitä kylmälaatikko vaihtovirtaan vaihtovirtaliitäntäjohdolla kuvan mukaisesti.

Kylmälaatikko on asetettava tasaiselle alustalle.

Aseta kylmälaatikko siten, että pohja osoittaa alaspäin.

Aseta kylmälaatikko tukevalle alustalle. Liitä kylmälaatikko (katso luku Kylmälaukun liittäminen sähköverkkoon).

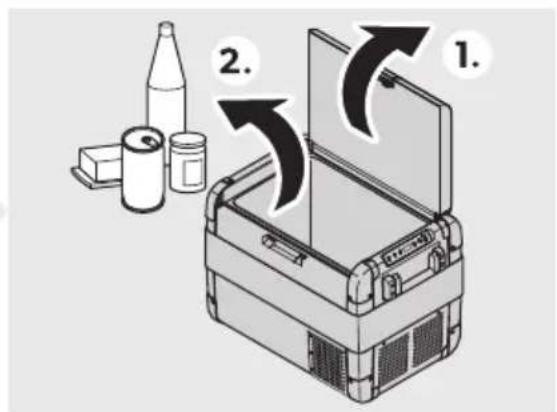

Varmista, että kylmälaatikkoon laitetaan vain tuotteita, jotka jäähdytetään alhaisessa lämpötilassa.

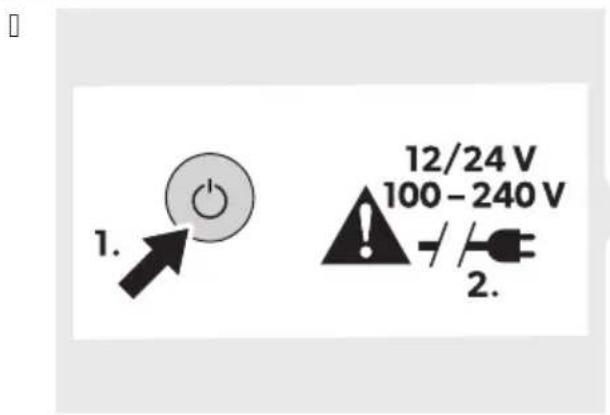

1. Paina ON/OFF-painiketta noin 3 sekuntia.

Virran LED-merkkivalo syttyy. Näyttö kytkeytyy päälle ja näyttää nykyisen lämpötilan.

Aseta haluttu lämpötila.

Merkki näytössä näkyvä lämpötila on ison sisälokeron lämpötila (katso kohta Säädöt).

Kylmälaatikko alkaa jäähdyttää sisätilaansa.

Kytkimen toimintaminen

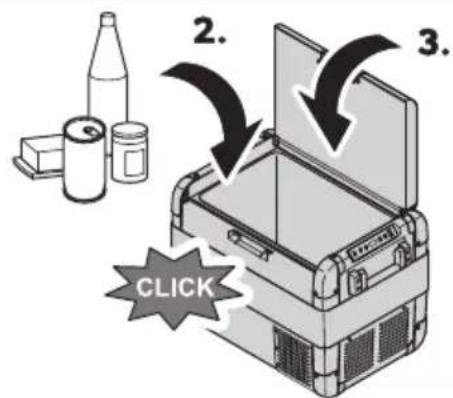

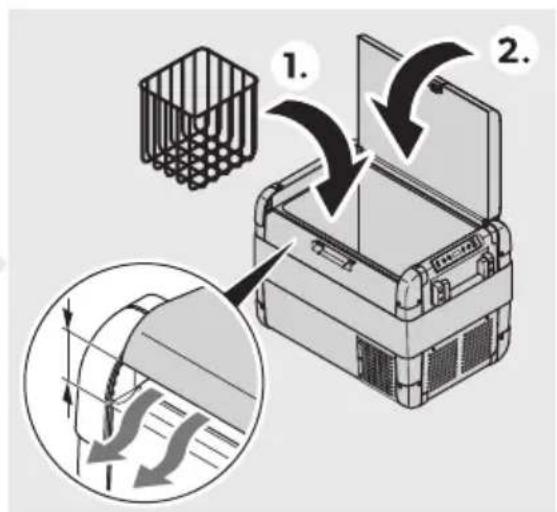

Aseta kansi. Paina salpaa alaspäin, kunnes se napsahtaa paikalleen.

Huomioi seuraavat ruoan säilytysohjeet

Vältä lämpötilan heilahtelua mahdollisimman paljon. Avaa kylmälaite vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin. Säädä lämpötila elintarvikkeiden määrän ja tyypin mukaan. Elintarvikkeisiin voi helposti tarttua hajua tai makua tai niistä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

Lämpötilan säätö

Paina painiketta SET kerran.

Valitse jäähdytyslämpötila painikkeilla + ja -. Valittu lämpötila ja näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu useita kertoja. Tämän jälkeen nykyinen lämpötila tulee uudelleen näkyviin.

Lämpötilan yksikön valinta

Paina painiketta SET kaksi kertaa. Valitse lämpötilayksikkö painikkeella + tai -. Asetettu lämpötilayksikkö näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu useita kertoja ennen nykyisen lämpötilan näyttämistä.

Vianetsintä

HUOMIO: VAARATILANNE!

Akku voi kytkeytyä pois päältä, jos akku ei ole enää täyteen ladattu. Vältä useita käynnistyksiä ja sähköä kuluttavien laitteiden käyttämistä ilman pidempiä latausjaksoja. Varmista, että akku ladataan uudelleen.

Kylmälaatikossa on moniportainen akkusuoja, joka suojaa ajoneuvon akkua syväpurkautumiselta silloin, kun kylmälaatikko on liitetty ajoneuvon tasavirtaverkkoon.

Jos kylmälaatikkoa käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaatikko kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee tietyn arvon alle. Kylmälaatikko käynnistyy uudelleen heti, kun akun lataustila on saavuttanut uudelleenkytkentäjännitteen.

Tilassa HIGH alkusuojaus reagoi nopeammin kuin tiloissa LOW ja MED.

/..Ev!h' in til! -3 W MED HI H
Uudelleenk" ynnistysj" nnite dB V'n j"rjestelm"ss"	ddHD V	dBHB V	dB+6 V
Ooiskytkent" j"nnite dB V'n j"rjestelm"ss"	dChd V	ddHB V	ddH8 V
Uudelleenk" ynnistysj" nnite BD V'n j"rjestelm"ss"	B3 V	Bi +3 V	B6HD V
Ooiskytkent" j"nnite BD V'n j"rjestelm"ss"	BdHi V	BDHd V	BDH6 V

Valitse akkuahdin tila seuraavasti:

d. Kytke kylmälaatikko päälle.

B. Paina painiketta SET kolme kertaa.

1. Aseta akkuahdin tila painikkeilla + tai -.

Näyttö muuttuu seuraavasti: PÄÄLLE, POIS, AUTO.

Näyttö näyttää asetetun tilan muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön.

3. HUOM! Kun kylmälaatikko saa virtansa käynnistysakusta, valitse akkuahdin tilaksi AUTO. Jos kylmälaatikko on liitetty erilliseen syöttöakkuun, valitse akkuahdin tilaksi PÄÄLLE.

Näytön virran säästäminen

Näytön kirkkautta voidaan himmentää, jos ympäristön valo niin vaatii.

d. Kytke kylmälaatikko päälle.

B. Paina painiketta SET neljä kertaa.

1. Aseta näytön kirkkaus painikkeilla + tai -.

Näyttö muuttuu seuraavasti: 1 = matala, 2 = keskitaso, 3 = korkea.

Asetettu tila näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu muutaman kerran, ennen kuin tämänhetkinen kirkkaus palautuu.

3. HUOM! Virheen ilmetessä kirkkaudeksi vaihtuu automaattisesti korkea. Huomautus! Kun virhe on korjattu, asetettu kirkkaus otetaan uudelleen käyttöön.

USB-portin käyttäminen

USB-portin kautta voi ladata pieniä laitteita, kuten matkapuhelimia ja MP3-soittimia.

Liitä ladattava laite kylmälaatikon USB-porttiin USB-kaapelilla (ei sisälly toimitukseen).

OHJE: Varmista, että liitetty laite on yhteensopiva USB-portin toiminnan kanssa.

Näytön säätäminen

A. Paina painiketta SET kaksi kertaa. B. Aseta sleep-tila painikkeilla + ja -.

Näyttö muuttuu seuraavasti: SOLH (matala), OuLd (matala), 5Lo (matala).

S0f COII W | sleep-tila on deaktivoitu. Näyttö on jatkuvasti päällä. S On | sleep-tila on aktivoitu. Jos kylmälaatikkoa ei käytetä moneen minuuttiin, näytössä näkyy vain piste. S Io matalaI sleep-alitila on aktivoitu. Jos kylmälaatikkoa ei käytetä moneen minuuttiin, näyttö kytkeytyy pienimpään näytön kirkkauteen.

OHJE: Jos näyttö on sleep-tilassa tai sleep-alitilassa, voit poistua tästä tilasta painamalla jotakin kylmälaatikon painiketta.

Mobile Cooling -sovelluksen asettaminen

Kylmälaatikkoa voidaan tarkkailla ja ohjata Bluetooth- tai Wi-Fi-yhteyden kautta sovelluksella, joka voidaan asentaa yhteensopivaan laitteeseen. A. Lataa ja asenna Mobile Cooling -sovellus.

Lataa sovellus osoitteesta Zr.domatic.comkbei DT.

B. Paina SET-painiketta seuraavasti:

6 kertaa ja avaa Bluetooth-asetukset.

7 kertaa ja avaa Wi-Fi-asetukset.

1. Määritä Bluetooth tai NLJ-painikkeilla + ja -.

3. Kun kylmälaatikko on pariliitetty yhteensopivaan laitteeseen Bluetooth-yhteydellä, pariliitostila on määritettävä.

Näyttö muuttuu seuraavasti, kun määrität Bluetooth-yhteyden (pariliitos).

3. Kun kylmälaatikko on pariliitetty, näyttö ei muutu, kun painiketta - painetaan. Kun kylmälaatikko on pariliitetty, näyttö ei muutu, kun painiketta + painetaan.

Bluetooth-merkki alkaa vilkkua ja näytössä näkyy, kun Bluetooth-pariliitosta muodostetaan.

Näyttö muuttuu seuraavasti, kun määrität NLJ-yhteyden.

Noudata Mobile Cooling -sovelluksen ohjeita. Kun Bluetooth- tai NLJ-merkki syttyy, kylmälaatikko on liitetty.

Kylmälaatikon käytöstä poistaminen

Tyhjennä kylmälaatikko.

Paina ON/OFF-painiketta. Vedä liitäntäjohto irti. Jos kylmälaatikkoa ei käytetä pitkään aikaan, jätä kansi auki, jotta hajuja ei pääse muodostumaan.

Kylmälaatikon säätäminen

Kosteus voi muodostaa kylmälaukun sisälle tai haihduttimeen huurretta. Tämä voi pienentää jäähdytystehoa.

Älä koskaan poista jäätä tai irrota kiinnijäätyneitä esineitä tai tuotteita kovilla tai terävillä työkaluilla.

Tyhjennä kylmälaatikko. Laita sisältö tarvittaessa toiseen kylmälaatikkoon, jotta se pysyy kylmänä. Kytke kylmälaatikko pois päältä.

CFX2 28, CFX2 37, CFX2 45, CFX2 57

D. "t" kansi auki.

i. Cyyhi sulamis esi pois.

1! ihtovirt!sE!...een v! iht! minen

1//R/2 S5h.Cis.En v!!n!

Irrota liit"nt'johto irdal"hteest"ennen aihto irtasulakkeen aihtamista.

d. ! atkaise kylm"laatikon irransaanti. B. Ved" liit" nt" johdot irti. 3. Fyönn" sulakepes" kku a.l si ullaBd6 Bx ruu imeissell" ulos. D. Vaihda iallisen sulakkeen tilalle uusi lasiputkisulakeh jonka ar o on sama D J H Bi C VX

i. Caina sulakepes" takaisin runkoon.

1. !ytke laitteen irransaanti takaisin.

)！s!virt!pisto..een sEl...een v！iht！minen

3 HJE Laitteen sis"II" on erillinen EM-sulake jajoneu ok"yttoon tarkoitetu akiosulakeH dC J X. F"m" n sulak- keen oi aihtaa ain alteutetu korjausliike.

d. ierr" kosketintappi ku a. si ullaBBD 3x irti pistokkeesta ku a. si ullaBBD YX.

B. Vaihda iallinen sulake (ku a.i si ulaIBBD 2 uuteen samantyyppiseen ja -ar oiseen K3] G- nopea dC J X

1. ! okoa pistoke p"in astaisessa j"rjestyksess".

(iirilev2n v! iht! minen

HU3M/U)US21!hingonv!!r!

Vaaran "Itt"-miseksi piirilevyn voi aiheuttaa ainoastaan valmistajan asiakaspalvelu tai henkilö, jolla on asiaan pätevyys.

Yleistä hoitoa

HUOMIO: Sähköiskuvaara!

Varmista, että kylmälaite on irrotettu sähköverkosta ennen puhdistusta tai huoltotoimia.

HUOMIO: Hengenvaara!

Älä puhdista jäähdytyslaitetta koskaan juoksevan veden alla tai astianpesukoneessa.

Älä puhdista syövyttävillä puhdistusaineilla tai terävillä esineillä.

Puhdista laite toisinaan sisältä ja ulkoa kostealla liinalla. Varmista, että kylmälaitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnasta syntyvä lämpö saadaan johdettua pois eikä kylmälaite pääse vaurioitumaan.

Vianetsintä

H5iriC M! h' ollinen s22 R! t. ! isEeh' otEs
! ylm"laatikko ei toimi. Virran LKE - merkki alo ei syty.	EM-pistorasiassa ei ole j"nnitett".	> !ytke ajoneu on sytytys irda.
	J M-pistorasiassa ei ole j"nnitett".	> ! "yt" toista pistorasiaa.
	Vaihto irtasulake on palanut.	> Vaihda aihto irtasulakel ks. Vaih to irtasulakkeen aihtaminen si-ulla'BBD.
	I is""nrakennettu erkkolaite on rikki.	> Ota yhteytt" alutettuun huolto-pal eluuun.
Virran LKE -merkki alo palaa oransinairhekoodi E 01 n" kyy n"ytöss" ja kyl-m"laatikko ei j" "hdyt" H aikka pistoke on kytketty.	J kku ahdin tila on s"" detty liian kor-keaksı.	d. J seta akku ahti matalampaan ti-laan "katso J kku ahdin k"ytt"mi nen si ulla'Bd#.B. Festaa k" ynnistysakku.3. Lataa tar ittaessa k" ynnistysakku. 'oudata almistajan ohjeita.
	J kku ahdin tila on s"" detty liian mata-laksi.	d. J seta akku ahtikorkeampaan ti-laan "katso J kku ahdin k"ytt"mi nen si ulla'Bd#.B. Festaa k" ynnistysakku.3. Lataa tar ittaessa k" ynnistysakku. 'oudata almistajan ohjeita.
H5iriC M! h' ollinen s22 R! t. ! isEeh' otEs
! "ytett" ess" kylm"laatikkoa tasa irdi-pistorasiaassal! l ytytys irta on p"ll"ja kylm"laatikko ei toimi. Virran LKE -merkki alo ei syty.	Fasa irdiapistoke ei ole kytketty oikein. > Liit" tasa irdiapistoke uudelleen.
	Fasa irdiapistorasian kehys on likainen.F"mn uoksi s"hkokontakti on heik-ko. > Ouhdista tasa irdiapistorasia. 'oudata almistajan ohjeita.
	Fasa irdiapistokkeen sulake on palanut. > Vaihda tasa irdiapistokkeen sulak-ks. Fasa irdiapistokkeen sulak keen aihtaminen si ullaBBD.
	Fasa irdasulake kylm"laatikon sis"ll" on palanut. > Ota yhteytt" alutettuun huolto-pal eluun.
	J joneu on tasa irdiapistorasian sulake on palanut. > Vaihda ajoneu on tasa irdiapistorasian sulake. 'oudata almistajan ohjeita.
' "ytöss" n" kyy ikakoodih eik" kylm"-laatikko j"" hdyt" "katso Virhekoodit si-ullaBB6x.	I is"inen k"yttöh"iriö on sammuttanut kylm"laatikon. > Ota yhteytt" alutettuun huolto-pal eluun.

Virhekoodit

Jos jokin virhekoodeista E 02 tai E 07 tulee näkyviin, ota yhteyttä valtuutettuun huoltopalveluun.

1irhe. oo' i KEv! Es

E 01 Matala j" nnitekylij" nnite

E 02 Fuulettimen yli irda

E 03 ! ompressorin k" ynnistys ep" onnistui

E 04 ! ompressorin nopeus liian pieni

E 05 Ohjainlaite ylikuumentunut

E 06 ' FM-piirikatkos

E 07 ' FM-oikosulku

Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi, ks. dometic.com/kdealer tai jälleenmyyjään.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten seuraavat asiakirjat:

Kopio kuitista, jossa näkyy ostopäivä.

Valitusperuste tai ikä

Huomaa, että itse tai muun tehty korjaus voi alentaa turvallisuutta ja johtaa takuun raukeamiseen.

Hävittäminen

Irrota kansi ennen laitteen hävittämistä. Aseta korit paikalleen, jotta lapset eivät voi kiivetä helposti laitteen sisälle.

Irrota kansi ennen vanhan kylmälaitteen hävittämistä. Aseta korit paikalleen, jotta lapset eivät pääse helposti laitteen sisälle.

Vie pakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin kierrätysastioihin. Tiedustele lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.

Paristoja, ladattavia akkuparistoja ja akunlähteitä sisältävien tuotteiden kierrätys: Poista paristot, ladattavat akkuparistot ja akunlähteet ennen tuotteen kierrätystä. Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen. Paristoja, ladattavia akkuparistoja ja akunlähteitä ei tule laittaa kotitalousjätteisiin. Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä. Tuotteen hävittäminen on maksutonta.

Huomio: Jos ympäristön lämpötila on yli 38 °C, minimilämpötilaa ei saa ylittää.

3. HJE: Jos ympäristön lämpötila on yli 3 °C, minimilämpötilaa ei saa ylittää.

Kylmälaitteisto on hermeettisesti suljettu.

CFX2 28, CFX2 37, CFX2 45, CFX2 57

	CFX2 28 CFX2 37 CFX2 45 CFX2 57
'imellisteho	i Clo 6C) z
	dCClo BDC V~
'imellis irta	dB VV 8H6 J	dB VV 8Hj J	dB VV 8H8 J	dB VV h J
	BD VV 3H8 J	BD VV 3H8i J	BD VV 3th J	BD VV DJ
	dCC VV dH6 J	dCC VV dH63 J	dCC VV dH6i J	dCC VV dHj J
	BDC VV Chj J	BDC VV Chj 8 J	BDC VV Chj h J	BDC VV CH8 J
"''hdytysteho	e BB bMlo BC bM
Qmp"ristön l"mpötila	d6 bMlo D3 bM
Ilmastoluokka' tai F
UI B	i VBJ
! ylm"aine T6CCA
! ylm"aineen m""r"	d3 g d3 g dD g dj g
Mitat "LILII ILII kah at mukaan lukien	3Di mmlq DBj mmlq 3j i mm	DCd mmlq DB8 mmlq D3C mm	DCd mmlq Dh3 mmlq D3C mm	Di 8 mmlq i C3 mmlq D8i mm
u"nen oimakkuus "nVolume	B8 L 3j L Di Li j L
Oaino	d3+ikg	di #8 kg	d6+8 kg	d8+ikg

Dometic Group AB vakuuttaa täten, että radiolaite tyyppi MRG B8, MRG B3, MRG D1, MRG B1 on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan seuraavassa Internet-osoitteessa: documents.dometic.com

	CFX2 28 CFX2 37 CFX2 45 CFX2 57
Faajuuskaista 'NLJ' (B-D G) z.
Maks. l"htöteho
NLJ' ch-1BB dBm
Bluetooth j #h3 dBm

Dometic Technology Mo. Ltd vakuuttaa täten, että radiolaite tyyppi MRgB B8H, MRgB 3j H, MRgB Di - MRgBi j on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan seuraavassa Internet-osoitteessa: documents.dometic.com

1

Valmistaja jätab endale õiguse muuta toote kirjeldust ja tehnilisi näitajaid.

Toite LKE-tuli süttib. Ekraan lülitub sisse ja kuvab hetketemperatuuri.

Kaebuse põhjus: lühike kirjeldus.

Enne kaitsme vahetamist ühendage seade toitevõrgust lahti ja eemaldage toitekaabel.

d. Ühendage jahutusseadme toitekaabel. B. Eemaldage toitekaabel. 3. Kruvikeeraja abil eemaldage kaitsmehoidik (vt lk. 86 BX). D. Vahetage kahjustatud klaaskaitse uue sama tüüpi ja nimiväärtusega kaitsme vastu (vt DJ H Bi C VX).

i. Suruge kaitsmehoidik tagasi korpusesse. 6. Ühendage seadme toitekaabel.

Seadme sees on täiendav kaitse autotransporti jaoks, millel on standardne väljalülitusmehhanism (vt dC J). Kaitset tohib vahetada ainult volitatud remondikeskuses.

d. Keerake kontaktpistik korpusest lahti (vt lk. IDhi 3x) ja pistikust (vt lk. IDhi Yx).

B. Vahetage kahjustatud kaitse (vt lk. IDhi 2x) uue sama tüüpi ja nimiväärtusega kaitsme vastu (vt GH). Kiireks toiminguks vaadake dC J X.
