BEDIENUNGSANLEITUNG TE-CC 1825 U EINHELL

Art.-Nr.: 43.405.50 I.-Nr.: 11011

-2-

-7-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Montage
7. Bedienung
8. Betrieb
9. Austausch der Netzanschlussleitung
10. Reinigung, Wartung und Ersatzteilbestellung
11. Entsorgung und Wiederverwertung
12. Lagerung

D

Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Spane und Stäube konnen Sightverlust bewirken.

Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

D

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Warning

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

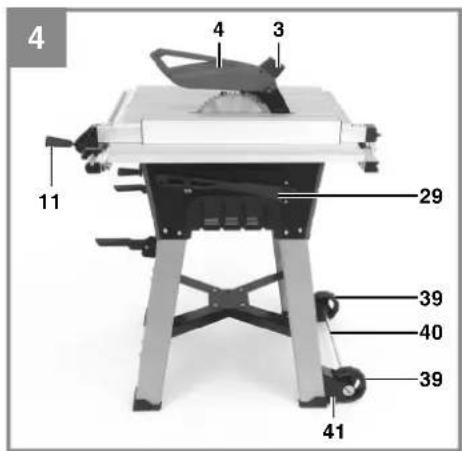

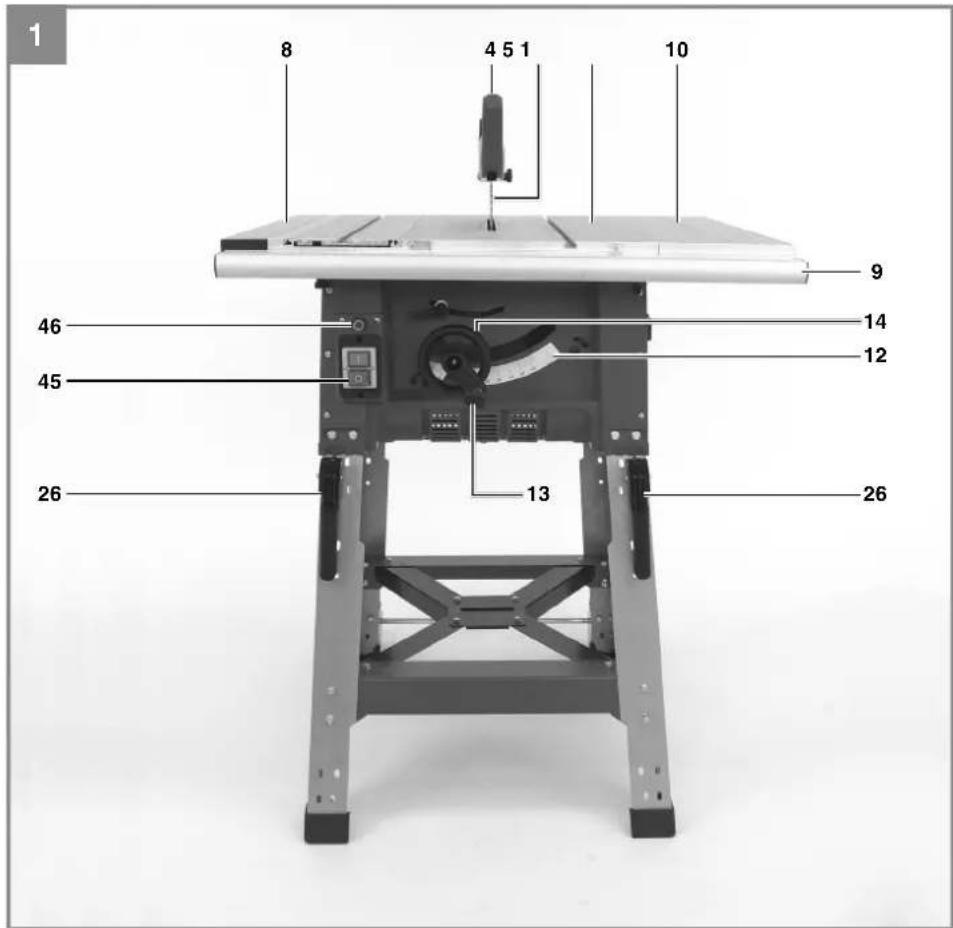

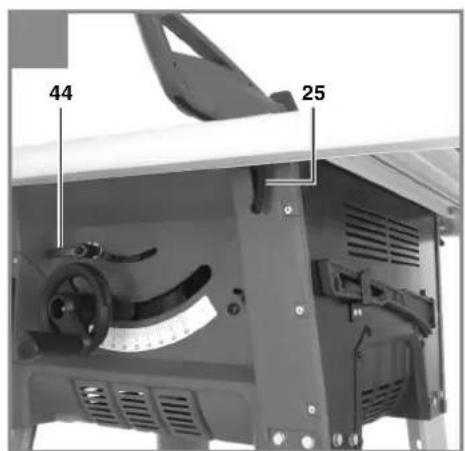

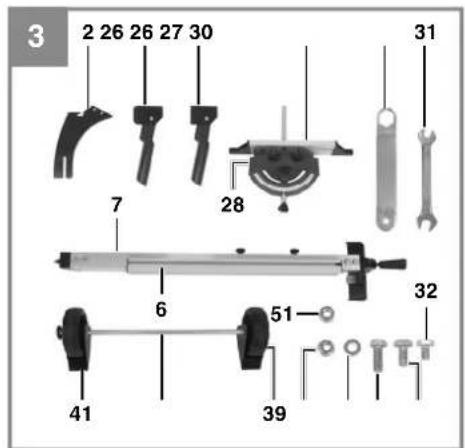

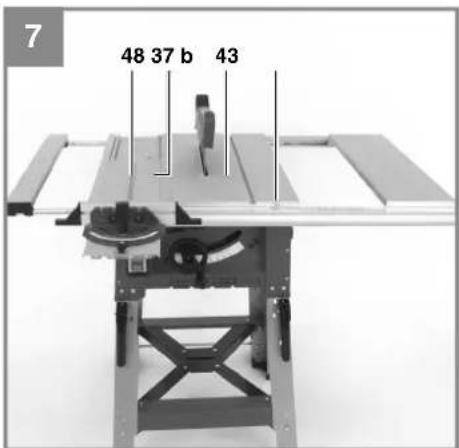

2.1 Gerätebeschreibung (Bild 1-9)

1. Sägetisch
2. Spaltkeil
3. Abdeckung für Absauganschluss
4. Sägeblattschutz
5. Sägeblatt
6. Anschlagschiene (Parallelanschlag)
7. Parallelanschlag
8. Verbreiterungstisch links
9. Führungsschiene für Parallelanschlag
10. Verbreiterungstisch rechts
11. Klemmhebel für Parallelanschlag
12. Skala für Sageblattneigung
13. Stellhebel fur Schnitthöhe
14. Stellrad für Sägeblattneigung
15. Einstellschraube
16. Standbein
17. Gummifuβ (Form A)
18. Querstrebe, gebogene Form

19. Platte

20. Querstrebe, gerade Form

21. GummifuB (Form B)
22. Stellhebel 45^ - 47^
    23.stellhebel-2°-0°
23. Feststellknopf für Verbreiterungstich links.
24. Feststellhebel für Verbreiterungstisch rechts
25. Transportgriff
26. Anschlagschiene für Winkelanschlag
27. Winkelanschlag
28. Schiebestock
29. Schlüssel für Sägeblattwechsel
30. Gabelschlüssel SW 10/13
31. Sechskantschraube kurz
32. Sechskantschraube mittel
33. Sechskantschraube lang
34. Unterlegscheibe
35. Selbstsichernde mutter
36. Schiebeschlitten
37. Feststellhebel für Schiebeschlitten
38. Rad
39. Achse
40. Achsenhalterung
41. Absauganschluss (Gehäuse)
42. Tischeinlage
43. Feststellhebel für Sägeblattwinkel
44. Ein-Ausschalter
45. Überlastschalter
46. Skala
47. Nut
48. Feststellgriff
49. Feststellknopf
50. Mutter flach

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgelegen-nen zuständigen Baumarkt.itte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

D

Achtung!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Spaltkeil
Sageblattschutz
Anschlagschiene (Parallelanschlag)
- Parallelanschlag
- Standbein (3x ohne Einstellschraube, 1x mit Einstellschraube)
Gummifuβ Form A (2x)
Gummifuf3 Form B (2x)
Querstrebe, gebogene Form (2x)
Platte
Querstrebe,geradeForm(2x)
Transportgriff (2x)
Anschlagschiene fur Winkelanschlag
Winkelanschlag
Schiebestock
Schlussel fur Sageblattwechsel
Gabelschlüssel SW 10/13
- Sechskantschraube kurz (4x)
- Sechskantschraube mittel (28x)
- Sechskantschraube lang (8x)
- Unterlegscheibe (40x)
Mutter, flach (4x)
Selbstsichernde Mutter (28x)
- Achse mit Rädern und
Achsenhalterung(vormontiert)
Originalbedienungsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Die Formatkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Holzern aller Art, entsprechend der Maschinengröbe. Rundholzer aller Art)dürfen nicht geschritten werden.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es durfen nur fur die Maschine geeignete Säeblätter (HM- oder CV-Säeblätter) verwendet werden. Die Verwendung von HSS-Säeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäBen Verwendung ist auch die Bechtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedieren und warten, müssen mit dieser vertraut und über möglichche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schreiben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus. Trotz bestimmungsgemäß Verwendung konnen bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine konnen folgende Punkte auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
  Eingreifen in das laufende Sägeblatt (Schnittverletzung)
  Rückschlag von Werkstücken und Werkstückteilen.
  Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
  Gehorschaden bei Nichtverwendung des nötigen Gehorschutzes.
  Gesundheitsschädliche Emissionen von Holzstauben bei Verwendung in geschlossenen Räumen.

D

4. Technische Daten

Netzspannung 230 V ~ 50Hz
Leistung P ... S1 1500 W S6 40% 1800 W
Leerlaufdrehzahl n ... 4500 min-1
Hartmetallsägeblatt Ø 250 x Ø 30 x 3 mm
Anzahl der Zähne. 48
Tischgroße 625 x 500 mm
Tischgroße mit Verbeiterungen 625 x 740 mm
Schnitthöhe max. 75 mm / 90° 53 mm / 45°
Hohenverstellung stufenlos 0 - 75 mm
Sägeblatt schwenkbar stufenlos -2° +47°
Absauganschluß Ø 36 mm
Gewicht ca. 27 kg

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schaldruckpegel LpA .98,5dB(A)
Unsicherheit KPA 3dB
Schalleistungspegel LWA .109,4dB(A)
Unsicherheit KWA .3dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immisionspe-geln gibt, kann daraus nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immisionspegel beeinflussen konnen, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlüssigen Arbeitsplatzwerte konnen ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Formatkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen

Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.

Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

Das Sageblatt muß frei laufen können.
- Bei bereits bearbeiteten Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw achten.
- Bevor Sie den Ein-/ Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt rich-tig montiert ist und bewegliche Teile leicht-gängig sind.

D

6. Montage

Achtung! Verschrauben Sie die Verbindungen, die selbstsichernde Muttern (s. Abb. 3, Pos. 36) enthalten, immer mit Drehung an der Sechs-kantschraube und mit festgehaltener selbstsichernder Mutter, um einenGNU halt zu erzielen.

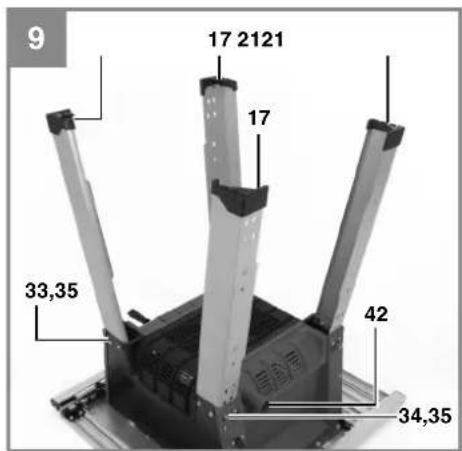

6.1 Montage des Untergestells (Abb. 1, 8-14)

• Formatkreissäge umdrehen und auf den Boden legen

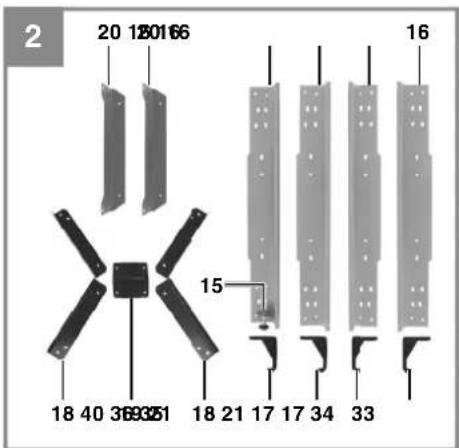

• Eines der Standbein (16) ist mit einer Aufnahme für die Einstellschaube (15) ausgestattet. Schrauben sie die Einstellschaube darin ein. Verwenden sie das Standbein mit Einstelschaube als eines der vorderen Standbeine, so bleibt es zur Feineinstellung zugänglich.
  Die zwei vorderen Standbeine (16) locker mit den Sechskantschrauben (34), Unterlegscheiben (35) und Muttern (36) an der Vorderseite der Säge verschrauben.
  Die zwei hinteren Standbeine (16) locker mit den Sechskantschrauben (34), Unterlegscheiben (35) und Muttern (36) an der Rückseite der Säge verschrauben.
• Verschrauben Sie alle vier Standbeine an den Seitenflächen der Maschine mit den Sechskantschrauben (33), Unterlegscheiben (35) und Muttern (36).

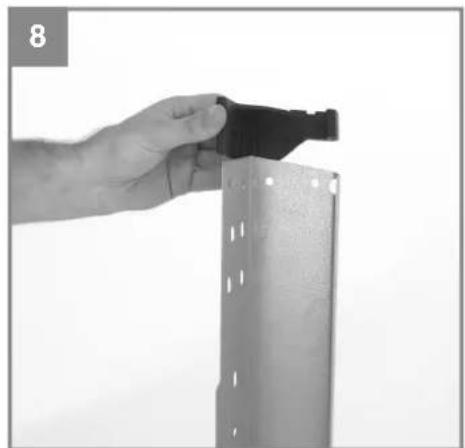

• Stecken Sie die Gummifübe (17, 21) auf die Standbeine.

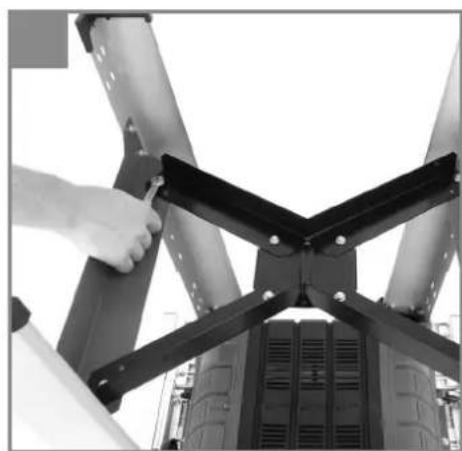

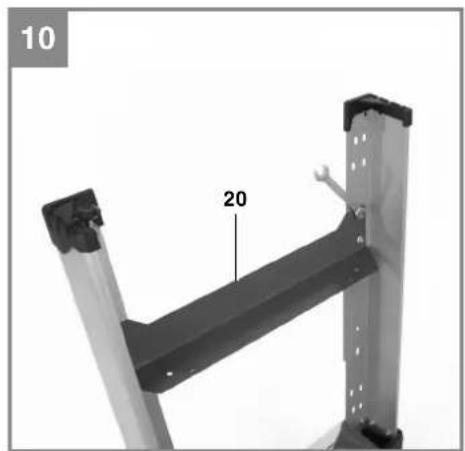

  Verschrauben Sie die Querstreben (20) mit Sechskantschraube (33), Unterlegscheibe (35) und Mutter (36) locker an den Standbeinen.

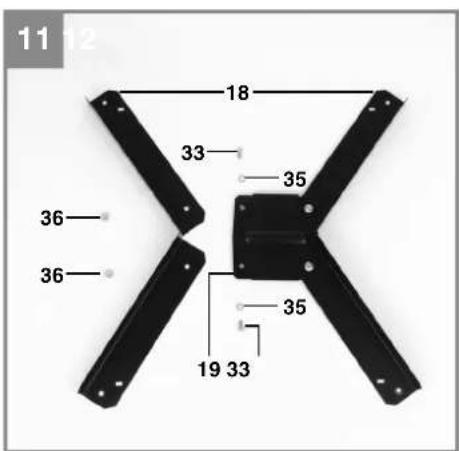

  Verschrauben Sie die Platte (19) mit den gebogenen Querstreben (18), danach die gebogenen Querstreben locker an den Standbeinen. Passen sie wenn notig die Querstreben (18) durch Biegen von Hand so an, dass die Bohrungen in der Platte (19) mit denen der Querstreben (18) übereinstimmen.

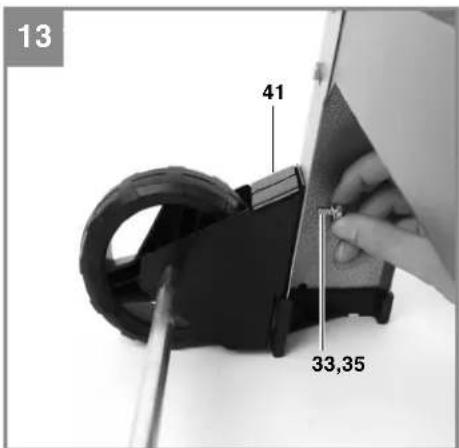

• Verschrauben Sie die Achsenhalterungen (41) mit Schraube (33) und Unterlegscheibe (35) so an den hinteren Standbeinen, dass sie zur Rückseite der Maschine zeigen und den Boden berühren.

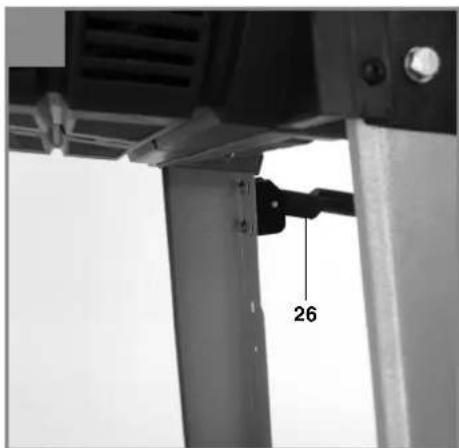

• Verschrauben sie die Transportgriffe (26) mit den Schrauben (32), den Unterlegscheiben (35) und Muttern (51) an den Standfußen der Machinenvorderseite.
  Tisch eben aussrichten und sümttliche Muttern und Schrauben festziehen.

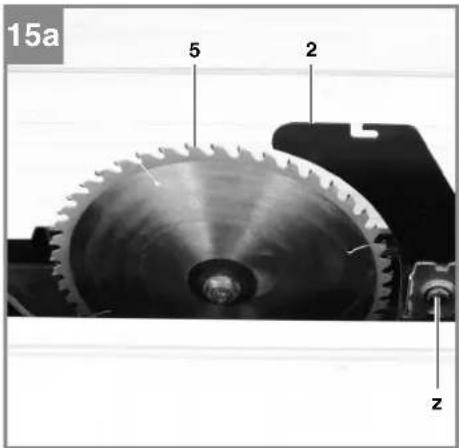

6.2 Montage und Einstellung des Spaltkeils (Abb. 15a, 15b)

Achtung! Netzsteckerziehen
Tischeinlage (43) herausnehmen (siehe 6.4)
Lockern Sie die Schraube (z) für die Aufnahme des Spaltkeils.
- Stecken Sie den Spaltkeil (2) in die vorgesehene Halterung.
Sägeblatt (5) auf max. Schnitttiefe einstellen, in die 0^ Stellung bringen und arretieren.
Spaltkeil (2) nach oben schieben, bis der Abstand zwischen Sägetisch (1) und Obergkante Spaltkeil ca. 10 cm beträgt.

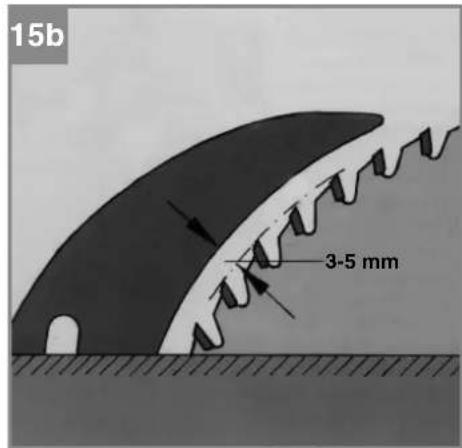

- Der Abstand zwischen Sägeblatt (5) und Spaltkeil (2) soll 3-5 mm sein.
Die Schraube (z) festziehen und Tischeinlage montieren.

6.3 Montage des Sägeblattschutzes (Abb.1, 16)

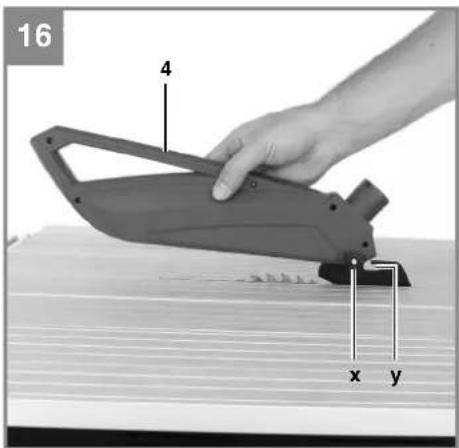

• Stecken Sie den Sägeblattschutz (4) auf das Langloch (y) am Spaltkeil. Befestigen Sie den Sägeblattschutz mit der Schraube (x), ziehen Sie darauf so fest an, dass der Sägeblattschutz noch beweglich bleibt.
  Vor Sägebeginn muss der Sägeblattschutz auf das Sägegut abgesenkt werden
  Zum Anschluss des Saugschlauchs einer Absauganlage kann die Abdeckung (3) am Sageblattschutz abgenommen werden (Saugschlauch/Absauganlage nicht im Liefer umfang enthalten).
  Die Maschine darf nicht ohne Sageblattschutz betrieben werden.

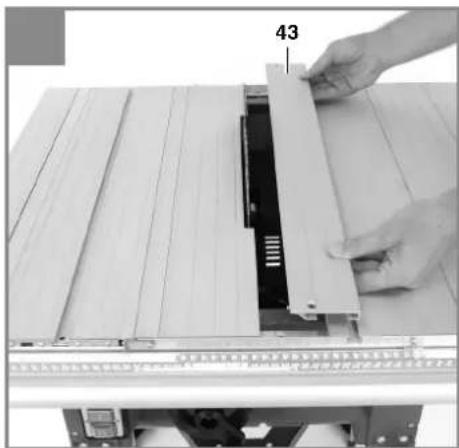

6.4 Austauschen der Tischeinlage (Abb. 17)

Achtung! Netzsteckerziehen

• Für den Austausch bei Beschäftigung, beim Sageblattwechsel und bei der Einstellung des Spaltkeils muss die Tischeinlage geöffnet werden.
  Tauschen Sie eine verschleibe oder beschädigte Tischeinlage aus, um erhöhte Verletzungsgefahr zu vermeiden.
  Sageblattschutz (4) abnehmen
  Die Senkkopfschrauben an der Tischeinlage entfernen
  Tischeinlage (43) herausnehmen
  Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

D

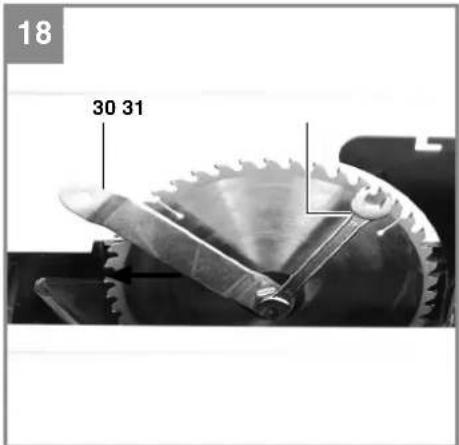

6.5 Montage/Wechsel des Sägeblatt (Abb. 18)

Achtung! Netzsteckerziehen.
Tragen Sie beim Hantieren mit Sägeblättern immer Arbeitshandschuhe. Verletzungsgefahr!
Die Tischeinlage durch lösen der zwei Senkkopfschrauben entfernen (siehe 6.4)
- Mutter lösen, indem man den Schlüssel (30) an der Mutter ansetzt und den Gabelschüssel (31) an der Motorwelle, um gegenzuhalten, ansetzt.
- Achtung! Mutter in Rotationsrichtung des Sägeblattes drehen.
- Außeren Flansch abnehmer und altes Sageblatt schrag nach unter vom inneren Flansch abziehen.
Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig reinigen
Das neue Säeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen! Achtung! Lauftrichtung beachten, die Schnittschräge der Zähne muß in Lauftrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Säeblattschutz)
Spaltkeil (2) sowie Sageblattschutz (4) wieder montieren und einstellen (siehe 6.2., 6.3.)
- Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prufen.

7. Bedienung

7.1. Ein/Aus-Schalter und Überlastschalter (Abb. 1)

• Durch Drücken der grünen Taste, l" kann die Sage eingeschaltet werden. Vor Beginn des Sagens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
  Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrück werden.

Der Motor these Gerats ist mit einem Überlastschalter (46) gegen Überlastung geschützt. Bei Überschreiben des Nennstroms schaltet der Überlastschalter (46) das Gerät aus.

• Lassen Sie das Gerät mehrere Minuten abkühlen.
• Drucken Sie den Überlastschalter.
  Schalten Sie das Gerät durch Drücken der grünen Taste, I" ein.

7.2.Schnittiefe (Abb.1)

Durch Drehen der Handkurbel (13), kann das Sägeblatt (5) auf die gewünschte Schnittiefe eingestellt werden.

Entgegen dem Uhrzeigersinn:

kleinere Schnittiefe

Im Uhrzeigersinn:

großere Schnittiefe

7.3. Parallelanschlag

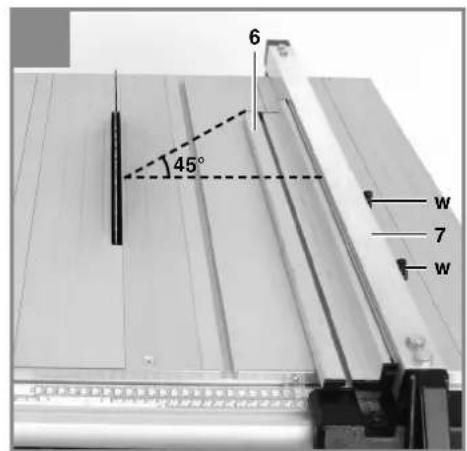

7.3.1. Anschlaghöhe (Abb. 21, 22)

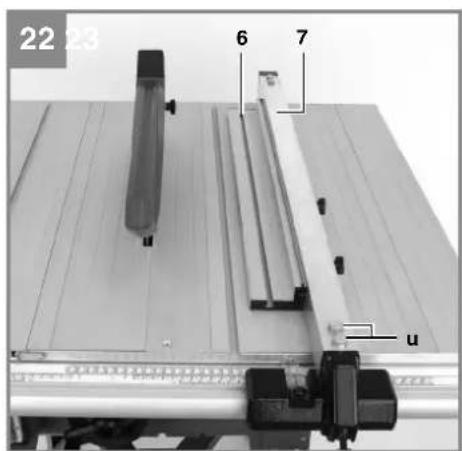

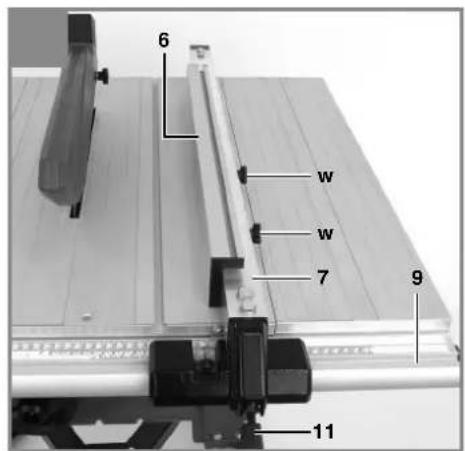

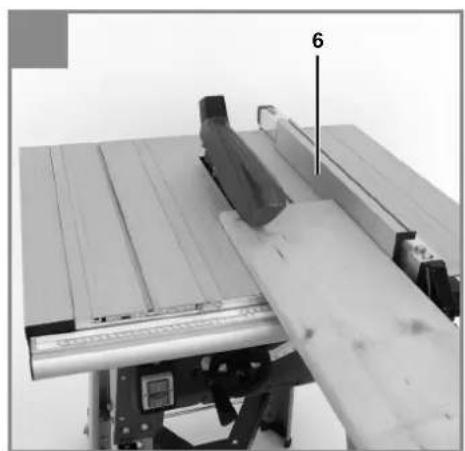

• Schieben Sie die Anschlagschiene (6) auf den Parallelanschlag (7)
  Der mitgelieferte Parallelanschlag (7) besitz zwei verschiedene hohe Führungsflächen.
  Je nach Dicke der zu schneidenden Materialien muß die Anschlagschiene (6) nach Abb. 21, für dickes Material und nach Abb. 22 für dūnnes Material verwendet werden.
  Zum Umstellen der Anschlagschiene (6), müssen die beiden Rändelschauben (w) gelockert werden, um die Anschlagschiene (6) vom Parallelanschlag (7) zu losen.
  Abhängig von der gewünschten Schnitthöhe kann die Anschlagschiene in zwei verschiedene Nuten auf den Parallelanschlag geschoben werden und mit den Rändelschrauben fixiert werden.
  Die Anschlagschiene kann abgenommen werden und je nach Einsatzzweck recht bzw. links am Parallelanschlag befestigt werden.
• Der Parallelanschlag ist ab Werk rechtwinklig zur Führungsschiene eingestellt. Er kann bei Bedarf nachjustiert werden.
• Falls sie den Parallelanschlag nachjustieren müssen: lockern Sie die Schrauben (u) am Parallelanschlag (7). Richten sie die den Parallelanschlag zum Sageblatt (5) parallel bzw. zur Führungsschiene (9) senkrecht ein. Ziehen Sie die Schrauben (u) wieder an.

D

7.3.2.Schnittbreite (Abb.1,21,22)

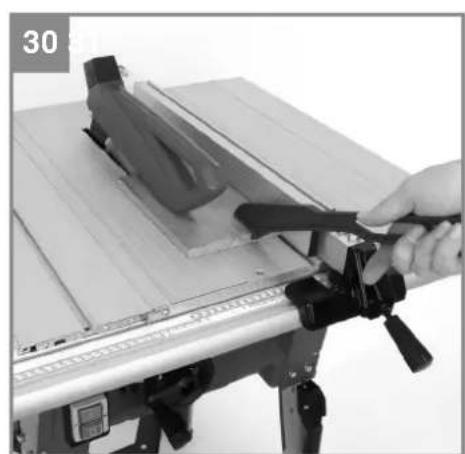

• Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.

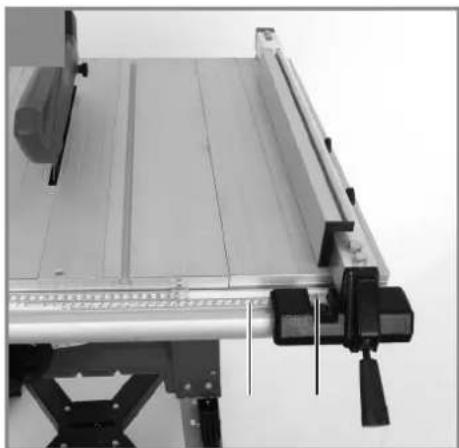

  Der Parallelanschlag (7) kann auf beiden Seiten des Sagetisches (1) montiert werden.
  Der Parallelanschlag (7) muß in die Führungsschiene (9) des Sagetisches (1) eingesetzt werden.
• Mittels der Skala (47) auf der Führungsschiene (1) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.
  Durch Drucken des Hebels (11) kann der Parallelanschlag in der gewündsten Position festgeklemmt werden.

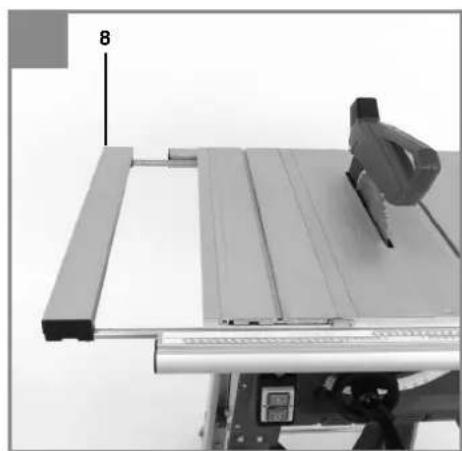

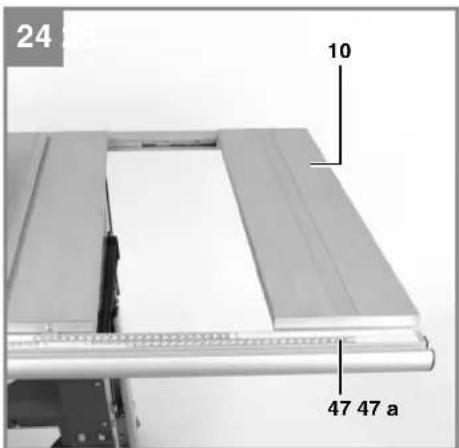

7.3.3. Tischverbreiterung links/rechts und Skala (Abb. 6a, 6b, 23-26)

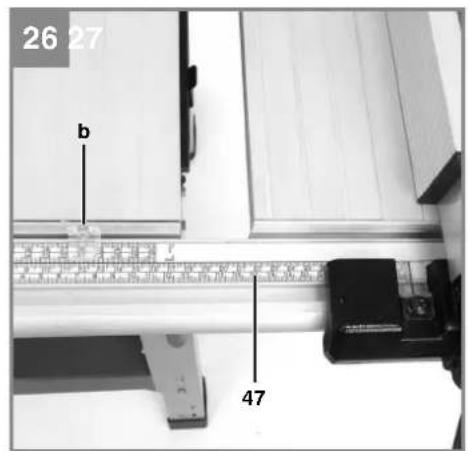

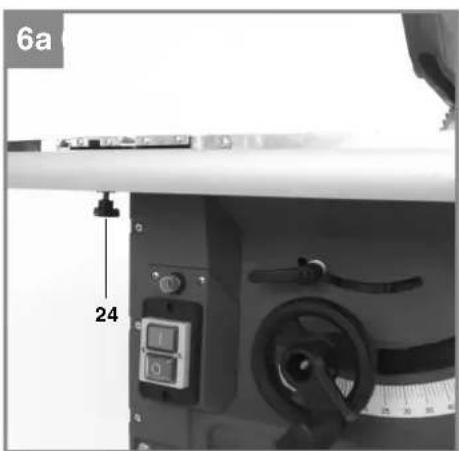

• Offnen Sie zum Ausziehen des linken Verbreiterungstisches (8) die Feststellknöpfte (24) vorne und hinten an der Unterseite des Tisches. Ziehen Sie danach den Verbleiterungstisch nach links und ziehen Sie die Feststellknöpfte wieder an.
• Offnen Sie zum Ausziehen des rechten Verbreiterungstisches (10) die Feststellhebel (25) vorne und hinten an der Unterseite des Tisches. Ziehen Sie danach den Verbreiterungstisch nach rechts und ziehen Sie die Feststellknöppe wieder an.
  Der rechte Verbreiterungstisch hat eine mittlaufende Skalen-Angabe. Die Skala hat insgesamt vier entsprechenden Ablesungen, für die hohe und niedrige Einstellung des Parallelanschlags (s.7.3.1), jeweils mit eingefahrenem und ausgefahrenen Tisch.
• Bei eingefahrenem rechten Verbreiterungstisch wird die am Parallelanschlag eingestellte Breite an der unteren Skalenreihe abgelesen. Sie wird angezeigt durch den Zeiger (a) der Anschlagschiene. Die andere Skalenreihe besteht aus zwei Zeilen, gekennzeichnet für die hohe und niedrige Einstellung des Parallelanschlags (s. 7.3.1)
• Bei ausgefahrenem rechten Verbreiterungstisch gilt die obere Skalenreihe: Befestigen Sie die Anschlagschiene mit Zeiger (a) am Endpunkt der unteren Skalenreihe. Die Endpunkte sind 25cm für niedrigen Parallelanschlag bzw. 30cm für hohen Parallelanschlag. An der oberen Skalenreihe kann jetzt der Wert der Gesamtbreite am Zeiger (b) abgelesen werden. Es sind maximal 47 cm (mit niedrig eingestelltten Parallelanschlag) bzw. 52 cm (für den hoch eingestelltten Parallelanschlag).

7.3.4. Anschlagänge einstellen (Abb. 27)

Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (6) in Langsrichtung verschiebbar.
- Faustregel: Das hintere Ende des Anschlages stöhzt an eine gedachte Linie, die etwas bei der Sägeblattmitte beginnnt und unter 45^ nach halten verlauft.

Benötigte Schnittbrite einstellen
- Rändelschauben (w) lockern und Anschlagschiene (6) so welt vorschiben, bis die gedachte 45^ Linie berührt wird.
- Rändelschauben (w) wieder festziehen.

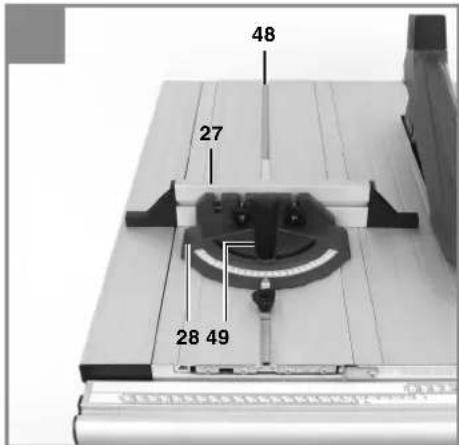

7.4. Winkelanschlag (Abb. 19)

• Schieber sie die Anschlagschiene (27) auf den Winkelanschlag (28)
• Winkelanschlag (28) in die Nut (48) des Sägetisches schieben.
  Feststellgriff (49) lockern.
  Anschlagschiene (27) drehen, bis der Pfeil auf das gewündte Winkelmaß zeigt.
  Feststellgriff (49) wieder festziehen.

Achtung!

Anschlagschiene (27) nicht zuweit in Richtigung Sägeblatt schieren.
Der Abstand zwischen Anschlagschiene (27) und Sägeblatt (5) sollte ca. 2 cm betragen.

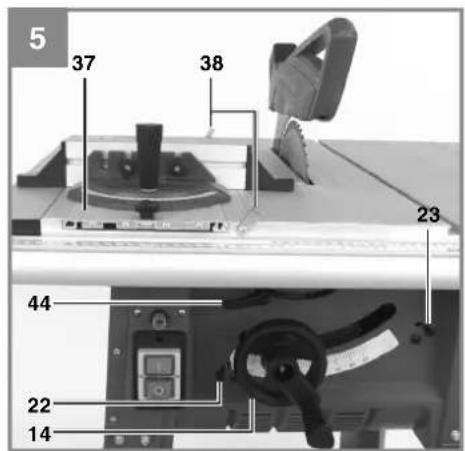

7.5. Winkleinstellung (Abb. 5)

• Losen Sie den Feststellgriff (44) durch Drehen gegen den Uhrzeitigersinn. Um beim Verstellen genugend Platz zu haben, kann der Feststellhebel, wie bei einer Ratsche durch Ziehen entkuppelt werden.
  Feststellgriff (44) losen
  Durch Drehen des Rades (14) das gewünschte Winkelmaß an der Skala einstellen.
  Feststellgriff in gewünschter Winkelstellung arretieren.
• Offnen Sie für Winkel zwischen -2^ und 0^ den Stellhebel (22) an der Vorderseite der Maschine, um das Stellrad (14) für diesen Winkelbereich zu entriegeln.
• Offnen Sie ebenso für Winkel zwischen -45° und 47° den Stellhebel (23) an der Vorderseite der Maschine.
  Fixieren Sie den Feststellgriff (44) durch drehen im Uhrzeigersinn

D

8. Betrieb

Achtung!!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
  Sollten Sie bei dem Probeschnitt eine Abweichung feststellen, können Sie den Zeiger der Skale (a) am Parallelanschlag bzw. am Tisch (b) durch Lösener Schrauben adjustieren.
• Nach den Einsatzen der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführren.
  Achtung beim Einsatzdien!
• Betreiben Sie das Gerät nur mit Absaugung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäe.

8.1. Ausführren von Längsschnitten (Abb. 29)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die flache Seite auf dem Sagetisch (1) aufligt. Der Sageblattschutz (4) muß immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Langsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

• Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.)
  Sageeinschalten
  Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (5) schieren.
• Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlags) nur bis zu Schutzhaubenvorderkante.
• Werkstück immer bis zum Ende des Spaltkeils (2) durchschieben.
  Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (5) wieder in Ruhestellung befindet.
• Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollstandner etc.)

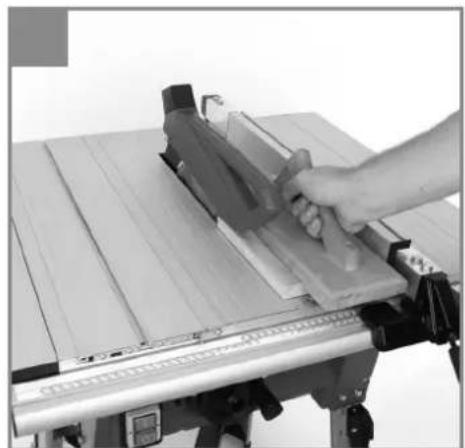

8.1.2. Schneiden schmaler Werkstücke (Abb. 30)

Längsschnitte von Werkstücken mit einer Breite von weniger als 120mm müssen unbedingt unter Zuhlifenahome eines Schiebestockes (29) durchgeführten werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke (Abb. 31)

• Für Langsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schieberholz zu verwenden.
  Dabei ist die niedrige Führungsfläche des Parallelanschlags zu bevorzugen.
• Schieberholz nicht im Lieferumfang enthalten! (Erhältlich im einschlädigen Fachhandel) Verschlissenes Schieberholzrechtzeitig ersetzen.

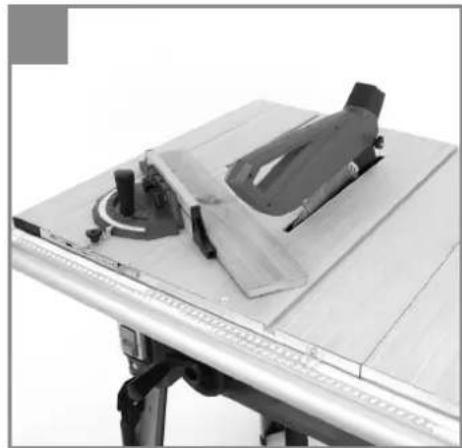

8.1.4. Ausführren von Schrägschnitten (Abb. 32)

Schragschnitte werden grundsatzlich unter der Verwendung des Parallelschages (7) durchge-fuhrt.

Sägeblatt (5) auf das gewünschte Winkelmaß einstehen. (siehe 7.5.)
- Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)
Schnitt entsprechend der Werkstückbreite durchführten (siehe 8.1.1. und 8.1.2 und 8.1.3.)

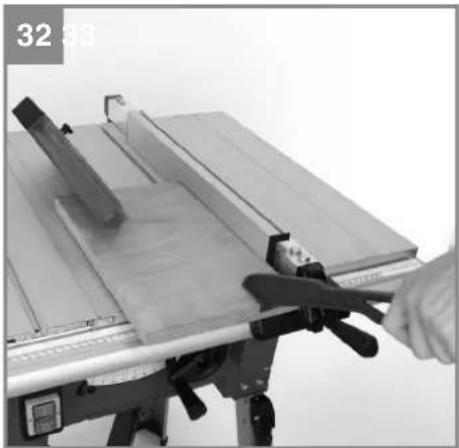

8.1.5. Ausführung von Querschnitten (Abb. 33)

• Winkelanschlag (28) mit Anschlagschiene (27) in eine der beiden Nuten des Sägetisches (1) schiben und auf das gewünschte Winkelmaß einstellen. (siehe 7.5.) Sollte das Sägeblatt (5) zusammen schrag gestellt werden, dann ist die Nut zu verwenden, welche ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommt.läßt.
  Passen Sie gegebenenfalls die Position der Anschlagschiene (27) an, so dass sie beim Schnitt nicht mit dem Sageblatt kollidiert.
• Werkstück fest gegen die Anschlagschiene (27) drucken.
  Sageeinschalten.
• Winkelanschlag (28) und Werkstück in Richtung des Sageblattes schiben, um den Schnitt auszufahren.

D

• Achtung: Halten Sie immer das geführte Werkstück fest, nie das frei Werkstück, welche abgeschritten wird.
• Winkelanschlag (28) immer so welt vorschiben, bis das Werkstück vollständig durchgeschnitten ist.
  Säge wieder ausschalten. Sägeabfall erst entfern, wenn das Sägeblatt stillsteht.

8.2 Arbeitsen mit dem Schiebschlitten

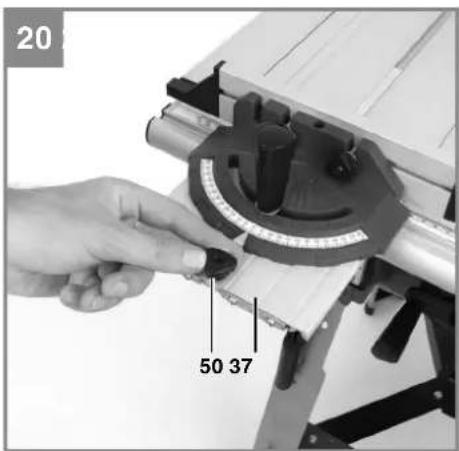

8.2.1 Entriegeln des Schiebeschlittens (Abb. 5, 20)

• Offnen Sie beiden Feststellhebel (38).
  Fixieren Sie den Winkelanschlag (28) mit dem Feststellknopf (50) am vorderen Ende des Schiebeschlittens (37).

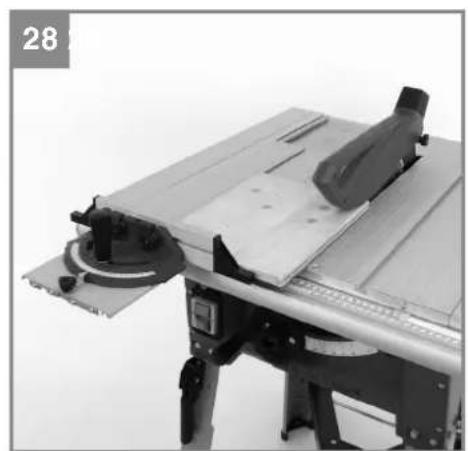

8.2.2 Schnitte mithilfe des Schiebetisches (Abb. 28)

• Stellen Sie den Winkelanschlag auf das gewünschte Winkelmaß ein.
• Werkstück fest gegen die Anschlagschiene (27) drücken und den Schiebetisch langsam in Richtung Sägeblatt schieren.
• Schiebetisch immer so welt vorschiben, bis das Werkstück vollständig durchgeschritten ist.
  Säge wieder ausschalten. Achtung: Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht

9. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

10. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angeifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achting! Die Kohlebürsten darüber nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

10.4 Transport

Zum Transportieren haben Sie den Sägetisch leicht an den Transportgriffen(26) umihn auf den Rollen zu bewegen.
Transportieren Sie die Maschine nur mit angebrachten Schutzvorrichtungen wie dem Sageblattschutz.
- Sichern Sie das Gerät gegen Verrutschen, verzurren Sie es sicher.

D

10.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

11. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführ werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ichnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantiebestimmungen

Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Beispiel Garantieleistung
Mängel an Material oder Kons-truktion		24Monate
Verschleiße*Kohlebürsten,Keiriemen,Tischeinlage, Schiebestock	6Monate
Verbrauchsmaterial/Verbrauchsteile*	Sägeblatt Garantie nur bei Sofortdefekt(24h nach Kauf / Kaufbelegda-tum)
Fehlsteile5Arbeitstage

• nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschleibeiten, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleibeiteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

Beantwerten Sie hierfür folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist ihren vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte这点 Gerat dennoch einem nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die untenangegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzufahren sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschrankt.itte beachten Sie,dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzieleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehor), Nichtbeachtung der Wartungs-und Sicherheitsbestimmungen, Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleib ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewahren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe e vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sieitte das defekte Gerat portofrei an die unten angegebene Adresse. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei.itte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie unsitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein reparietes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch fremde Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für VerschleB-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein regulares Geschäft ins dt. Festnetz an.
E-Mail: [e-mail] · Internet: www.isc-gmbh.info

D

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

9. Byta ut nätkabeln

Endast for EU-länder

Beskriv den felaktiga Funktionen.

S

Garantibevis

Bästa kund,

4. Technische gegevens

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Formatkreissäge TE-CC 1825 U (Einhell)

□87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
□97/23/EC
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EC

X 2006/42/EC

Annex IV

Notified Body: TUV Rheinland LGA Product Service GmbH Notified Body No.: 0197

Reg.No.:BM500399760001

2000/14/EC_2005/88/EC

Annex V
Annex VI
Noise: measured Lw = dB(A) ; guaranteed Lw = dB(A) P=KW; L / O = cm
Notified Body:

2004/26/EC

Emission No.:

Standard references: EN 61029-1; EN 61029-2-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 10.01.2013

Wentao/Product-ManagementWelchselgartner/General-Manager

First CE:13

Art.-No.:43.405.50 I-No.:11011
