BEDIENUNGSANLEITUNG TE-TS 10 T EINHELL

D Originalbetriebsanleitung Tischkreissäge

Art.-Nr.: 43.404.31 I.-Nr.: 21013

1a 1 14 38 2 10 721 29 12 39 37 811 9 3 42

1b 2 3 30 31 14 16

-2-

1c 7 26 27 28 25 23

2a 7 3 30,31

EINHELL TE-TS 10 T - 5

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 23)

  1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
  2. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
  3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
  4. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
  5. Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.
  6. Drehen Sie die Scheibe mit dem beiliegenden Ringschlüssel im Uhrzeigersinn, um die Tischeinlage zu lösen. Drehen Sie die Scheibe gegen den Uhrzeigersinn, um die Tischeinlage gegen Herausfallen zu sichern.
  7. Netzanschlussbedingungen
  8. Nennleistung
  9. Drehzahl
  10. Schnitthöhe bei 90° bzw. 45° Sägeblattneigung
  11. Abmaße Sägeblatt
  12. Dicke des Spaltkeils
  13. Gewicht

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!

Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug

versehen ist. Versäuwmnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

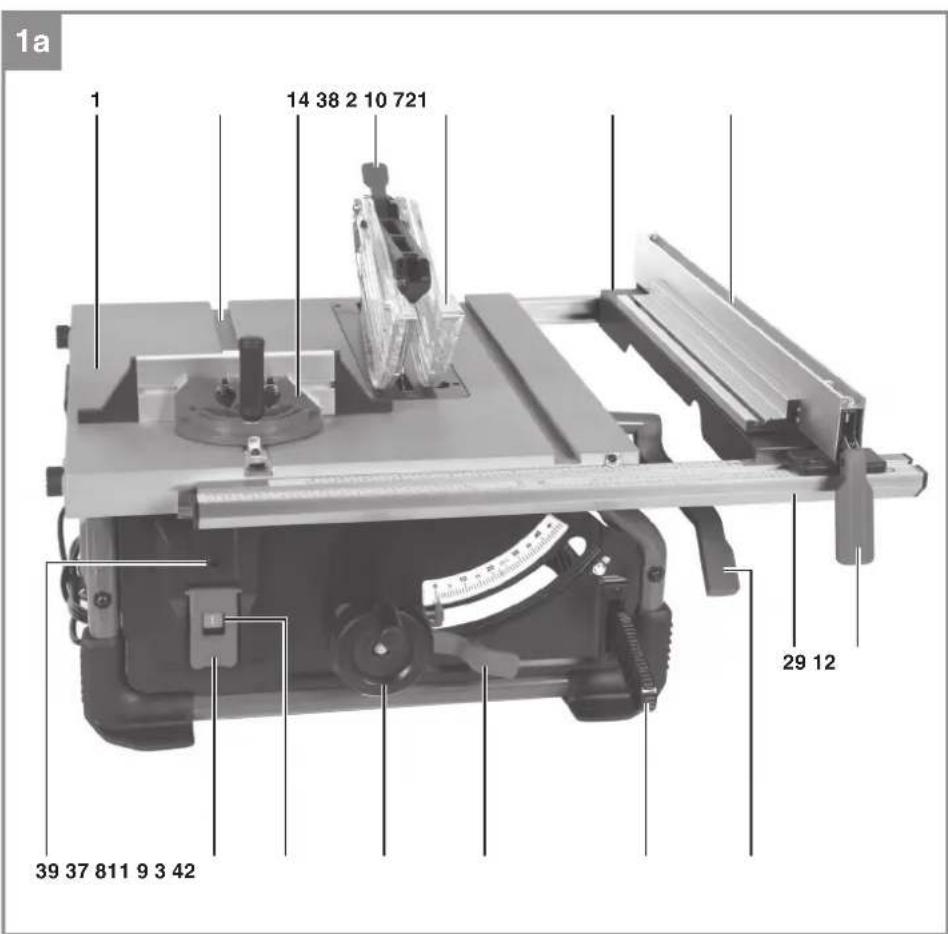

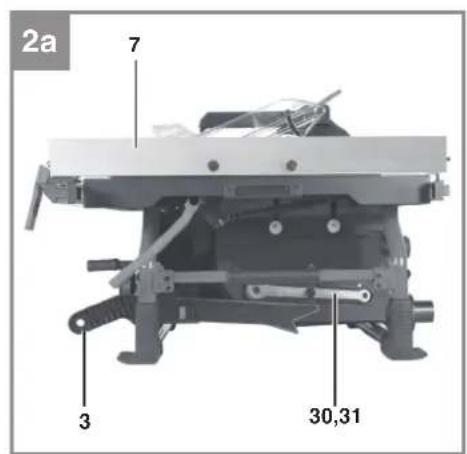

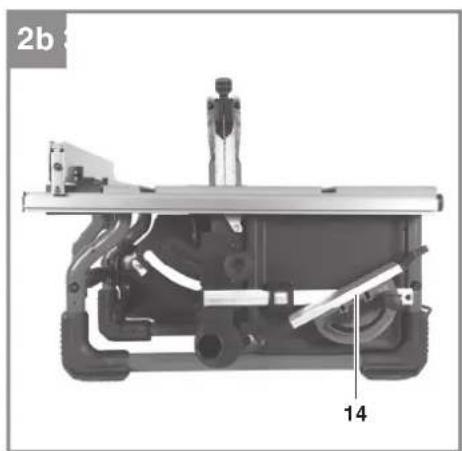

2.1 Gerätebeschreibung (Bild 1-22)

  1. Sägetisch
  2. Sägeblattschutz
  3. Schiebestock
  4. Sägeblatt
  5. Spaltkeil
  6. Tischeinlage
  7. Parallelanschlag, komplett
  8. Handrad
  9. Feststellhebel für Sägeblattwinkel
  10. Ausziehbare Tischverbreiterung
  11. Ein-/Ausschalter
  12. Exzenterhebel für Parallelanschlag
  13. Drehscheibe
  14. Queranschlag
  15. Schraube für Sägeblatt
  16. Absaugadapter
  17. Kreuzschlitzschraube
  18. Aussparung am Spaltkeil
  19. Befestigungshebel
  20. Befestigungsplatte
  21. Nut im Sägetisch
  22. Hauptskala

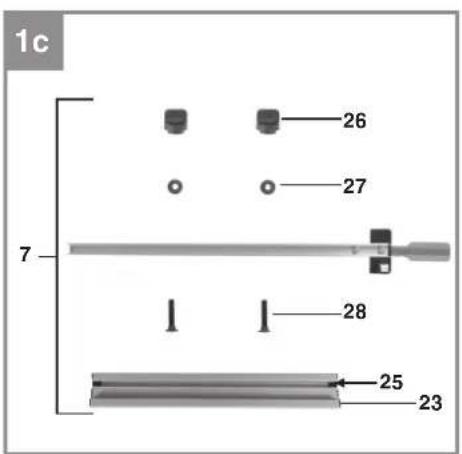

  23. Anschlagschiene
  24. Zusatz-Skala
  25. Nut in Anschlagschiene
  26. Rändelschraube für Parallelanschlag
  27. Unterlegscheibe für Parallelanschlag
  28. Schlossschraube für Parallelanschlag
  29. Führungsschiene Parallelanschlag
  30. Schlüssel 10/13 mm
  31. Schlüssel 10/21 mm
  32. Justierschraube 0°
  33. Justierschraube 45°
  34. Anschlagschiene für Queranschlag
  35. Rändelschraube für Queranschlag
  36. Feststellschraube Queranschlag
  37. Taster-Abdeckung für Notausschalter
  38. Exzenterhebel für Sägeblattschutz

D

  1. Überlastschalter
  2. Innensechskantschraube 2,5 mm
  3. Mutter am Parallelanschlag
  4. Spannhebel für Tischverbreiterung
  5. Gewindemuff e
  6. Mutter
  7. Feststellgriff für Sägeblattwinkel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

  • Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
  • Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
  • Überprüfen Sie, ob der Lieferumfang vollständig ist.
  • Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
  • Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

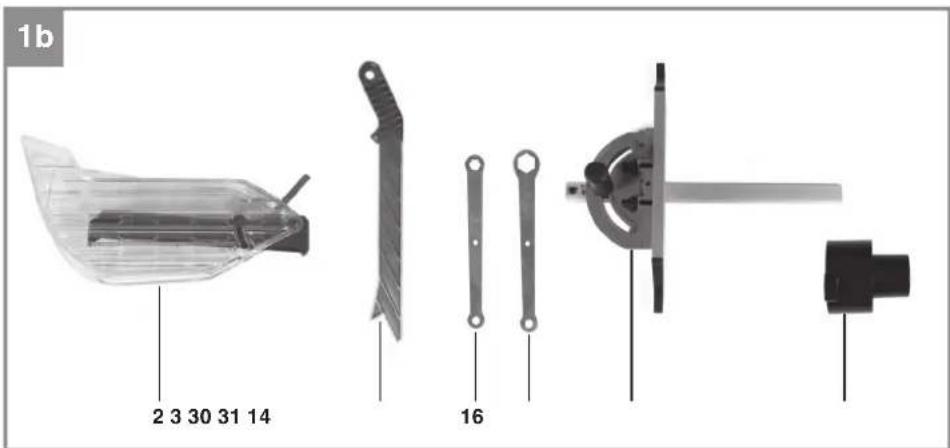

• Tischkreissäge
- Sägeblattschutz
- Schiebestock
• Parallelanschlag, komplett
• Queranschlag
- Absaugadapter
• Schlüssel 10/13 mm
• Schlüssel 10/21 mm
• Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebs-hinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits-technischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten: Berührung des Sägeblattes im nicht abgedeckten Sägebereich. Eingreifen in das laufende Sägeblatt (Schnittverletzung) Rückschlag von Werkstücken und Werkstückteilen. Sägeblattbrüche.

D

  • Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
    Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
  • Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor .....220-240V \~ 50Hz Leistung P .....S1 1800 W · S6 25% 2000 Watt Leerlaufdrehzahl n₀ .....4700 min⁻¹ Hartmetallsägeblatt .....∅ 254 x ∅ 30 x 2,8 mm Anzahl der Zähne ..... 48 Schnitthöhe max. ..... 89 mm / 90° ..... 63 mm / 45° Höhenverstellung ..... stufenlos 0 - 89 mm Sägeblatt schwenkbar ..... stufenlos 0° - 45° Queranschlag Winkel ..... stufenlos -60° - + 60° Absauganschluss .....∅ 36 mm Gewicht ..... ca. 18 kg Schutzklasse: ..... II ^1 Dicke des Spaltkeils: ..... 2,3 mm

Betriebsart S6 25%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 25% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 75% der Spieldauer ohne Last weiterlaufen.

Gefahr!

Geräusch

Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.

Betrieb

Schalldruckpegel L_pA .....92,3dB(A) Unsicherheit K_pA .....3dB(A) Schallleistungspegel L_wA .....105,3 dB(A) Unsicherheit K_wA .....3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro-werkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

  1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
  2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

D

  • Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen.
    Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
  • Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
    • Das Sägeblatt muß frei laufen können.
  • Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw achten.
  • Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Gefahr! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Tischkreissäge ist der Netzstecker zu ziehen.

6.1 Tischkreissäge aufstellen (Abb. 3)

Montieren Sie den Absaugadapter (16) an der Hinterseite der Maschine. Demontieren Sie dazu die Kreuzschlitzschraube (17) und schieben Sie den Absaugadapter (16) auf. Fixieren Sie den Absaugadapter (16) mit der Kreuzschlitzschraube (17).

6.2 Montage/Wechsel der Tischeinlage (Abb. 4, 6)

  • Bei Verschleiß oder Beschädigung ist die Tischeinlage (6) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
    • Sägeblattschutz (2) abnehmen (siehe 6.4).
  • Setzen Sie einen der beiden Schlüssel (30, 31) mit der 10 mm-Seite an der Drehscheibe (13) an. Drehen Sie die Scheibe (13) mit dem Schlüssel im Uhrzeigersinn, um die Tischeinlage zu lösen.
    • Die verschlissene Tischeinlage (6) herausnehmen.
    • Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.
  • Warnung! Das Werkstück darf in Zuführ-richtung nicht von der Tischeinlage blockiert werden!
    Die Höhe der Tischeinlage (6) zum Sägetisch (1) ist werkseitig eingestellt. Überprüfen Sie die Einstellung regelmäßig mithilfe eines Objektes mit einer geraden Kante (z.B. Lineal,

Winkellehre, etc.).
- Bei Bedarf kann die Tischeinlage (6) in der Höhe mittels Innensechskantschrauben (40) nachjustiert werden.
- Warnung! An der Vorderseite darf die Auflagefläche der Tischeinlage (6) nicht überstehen!
- Warnung! An der Rückseite darf sich die Auflagefläche der Tischeinlage (6) nicht unterhalb des Sägetisches (1) befinden.

6.3 Spaltkeil in Arbeitsposition bringen (Abb. 5)

Warnung! Im Auslieferungszustand befindet sich der Spaltkeil (5) in Transportposition. Befestigen Sie den Spaltkeil (5), wie nachfolgend beschrieben, für den Betrieb immer in der obersten Position (Arbeitsposition).

  • Sägeblatt (4) mittels Handrad (8) auf maximale Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.
  • Demontieren Sie den Sägeblattschutz (2) und die Tischeinlage (6) (siehe 6.4, 6.2).
    • Drehen Sie den Befestigungshebel (19) nach oben, um den Spaltkeil (5) zu lockern.
  • Drücken Sie den Spaltkeil (5) zur Seite, um die Rastposition der Transportstellung zu lösen. (siehe Bild 5b, Pfeil A)
  • Bei zur Seite gedrücktem Spaltkeil (5), führen Sie den Spaltkeil (5) nach oben in die Arbeitsposition. (siehe Bild 5b, Pfeil B)
  • Gefahr! Der Spaltkeil (5) muss in der obersten Position einrasten! Sobald der Spaltkeil (5) in der obersten Position eingerastet ist, drückt die Befestigungsplatte (20) den Spaltkeil (5) wieder nach innen.
  • Stellen Sie vor dem Festspannen des Spaltkeils sicher, dass der Abstand zwischen Sägeblatt (4) und Spaltkeil (5) 3 bis 8 mm beträgt. (vgl. Bild 5d)
  • Fixieren Sie den Spaltkeil (5) mittels Befestigungshebel (19).
  • Warnung! Der Spaltkeil (5) muss sicher fixiert sein.

Die Position des Spaltkeils (5) zum Sägeblatt (4) ist werksseitig eingestellt. Überprüfen Sie vor Arbeitsbeginn die Einstellung um stets ein sicheres Arbeiten zu gewährleisten.

Der Spaltkeil (5) muss sich zentrisch auf einer gedachten verlängerten Ebene hinter dem Sägeblatt (4) befin den, sodass kein Verklemmen des Schnittguts möglich ist.

D

6.4 Montage/Wechsel Sägeblattschutz (Abb. 7)

• Gefahr! Befestigen Sie den Sägeblattschutz (2) vor dem Betrieb immer am Spaltkeil (5).
- Stellen Sie zur Montage sicher, dass der Exzenterhebel (38) geöffnet ist, d.h. in Richtung Vorderkante des Sägeblattschutzes (2) gerichtet ist.
- Führen Sie den Sägeblattschutz (2) mittig auf den Spaltkeil (5) und hängen Sie zuerst den hinteren Stift in die Aussparung (18) am Spaltkeil.
- Neigen Sie anschließend den Sägeblattschutz (2) nach unten bis auch der vordere Stift in der Aussparung (18) am Spaltkeil aufliegt.
Spannen Sie den Sägeblattschutz (2) fest, indem Sie den Exzenterhebel (38) nach hinten drücken, d.h. Richtung Rückseite der Maschine.
- Warnung! Der Sägeblattschutz (2) muss sich durch sein Eigengewicht immer selbstständig auf das Sägegut absenken.
- Prüfen Sie den Sägeblattschutz (2) nach der Montage auf die korrekte Funktion, indem Sie diesen nach oben heben und loslassen.

6.5 Montage/Wechsel des Sägeblattes (Abb. 8)

- Vor Austausch des Sägeblattes: Netzstecker ziehen!

- Tragen Sie beim Sägeblattwechsel Handschuhe, um Verletzungen zu vermeiden!

- Sägeblattschutz und Tischeinlage demontieren (siehe 6.4, 6.2).

- Lösen Sie den Befestigungshebel (19), um den Arbeitsbereich zugänglich zu machen.

- Schraube (15) lösen, indem man einen Schlüssel (30) an der Schraube (15) ansetzt und mit einem weiteren Schlüssel (31) an der Motorwelle ansetzt, um Gegenzuhalten.

• Vorsicht! Schraube (15) in Rotationsrichtung des Sägeblattes drehen.

- Äußeren Flansch und altes Sägeblatt (4) vom inneren Flansch abnehmen.

- Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig reinigen.

Das neue Sägeblatt (4) in umgekehrter Reihenfolge wieder einsetzen und festziehen.

- Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muss in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz).

  • Befestigungshebel (19) wieder fixieren und Tischeinlage sowie Sägeblattschutz montieren und einstellen (siehe 6.3, 6.2, 6.4).
  • Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
  • Warnung! Nach jedem Sägeblattwechsel prüfen, ob der Sägeblattschutz (2) nach den Anforderungen öffnet und wieder schließt. Zusätzlich prüfen, ob das Sägeblatt (4) frei in dem Sägeblattschutz (2) läuft.
  • Warnung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt (4) in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (6) läuft.
  • Warnung! Eine verschlissene oder beschädigte Tischeinlage (6) muss umgehend ausgetauscht werden (siehe 6.2).
  • Warnung! Das Wechseln und Ausrichten des Sägeblattes (4) muss ordnungsgemäß ausgeführt werden.

6.6 Ablage der losen Teile (Abb. 2)

Wenn Sie nicht verwendet werden, können der Queranschlag (14), Schiebestock (3) sowie die beiden Schlüssel (30, 31) wie in Abbildung 2 gezeigt befestigt werden.

6.7 Anschluss für Staubabsaugung (Abb. 9)

Eine Anschlussmöglichkeit zur Staubabsaugung ist am Absaugadapter (16) am Gehäuse gegeben.

6.7.1 Absaugung mit Nass-Trockensauger (Abb. 9)

• Nass-Trockensauger nicht im Lieferumfang enthalten, als Zubehör erhältlich.
• Schließen Sie die den Nass-Trockensauger am Absaugadapter (16) des Gehäuses an.

7. Bedienung

7.1 Ein-/Ausschalter (Bild 1, 10/Pos. 11)

  • Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
  • Die rote Taste „0“ wird durch die Taster-Abdeckung (37) verdeckt. Um die Säge auszuschalten, betätigen Sie die Taster-Abdeckung (37).

D

Der Motor dieses Geräts ist mit einem Überlastschalter (39) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (39) das Gerät aus.

  • Lassen Sie das Gerät mehrere Minuten abkühlen.
    • Drücken Sie den Überlastschalter (39).
  • Schalten Sie das Gerät durch Drücken der grünen Taste „I“ ein.

7.2 Schnitttiefe (Abb 1, 11)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.

Warnung! Reduzieren Sie die Gefahr mit dem Sägeblatt (4) in Berührung zu kommen, indem Sie die Schnitttiefe des Sägeblattes immer an die Dicke des Werkstücks anpassen.

Faustregel: Das Sägeblatt (4) soll nur soweit wie nötig ein- bzw. ausgefahren werden, sodass die Zahnspitzen des Sägeblattes sichtbar über dem Werkstück hervorstehen.

Entgegen dem Uhrzeigersinn:

kleinere Schnittiefe

Im Uhrzeigersinn:

größere Schnittiefe

7.3 Parallelanschlag

Zum Längsschneiden von Holzteilen muss der Parallelanschlag (7) verwendet werden. Stellen Sie bei der Montage oder Einstellung des Parallelanschlags sicher, dass der Parallelanschlag (7) parallel zum Sägeblatt (4) ausgerichtet ist.

7.3.1 Anschlaghöhe (Abb. 1c, 12)

  • Warnung! Die Anschlaghöhe muss immer so eingestellt werden, dass das Werkstück bestmöglich vorbei am Sägeblatt (4) geführt werden kann.
  • Der mitgelieferte Parallelanschlag (7) muss zum Längsschneiden von schmalen Holzteilen mit der Anschlagschiene (23) verwendet werden (vgl. Abb. 12a).
  • Zum Befestigen der Anschlagschiene (23) an dem Parallelanschlag (7) müssen die beiden Rändelschrauben (26) gelockert werden. Anschließend die Anschlagschiene (23) mit der Nut (25) auf die Schlossschrauben (28) auffädeln und mit den Unterlegscheiben (27) und Rändelschrauben (26) fixieren.
  • Zum Längsschneiden von breiteren Holzteilen kann der Parallelanschlag (7) ebenso

ohne Anschlagschiene (23) verwendet werden (vgl. Abb. 12b). Dazu müssen die Schlossschrauben (28), Unterlegscheiben (27) und die Rändelschrauben (26) demon-tiert werden.

- Warnung! Die Anschlagschiene (23) muss bei Verwendung immer auf der Seite des Parallelanschlags (7) festgeschraubt werden, die zum Sägeblatt zeigt.

7.3.2 Schnittbreite (Abb. 13)

  • Der Parallelanschlag (7) kann auf beiden Seiten des Sägetisches (1) montiert werden.
  • Der Parallelanschlag (7) muss in die Führungsschiene (29) des Sägetisches (1) eingesetzt werden.
  • Durch Drücken des Exzenterhebels (12) kann der Parallelanschlag (7) in der gewünschten Position festgeklemmt werden.

Bei eingefahrener Tischverbreiterung (10) bzw. Schnittbreiten von weniger als 25cm:

- Stellen Sie mithilfe der Hauptskala (22) auf der Führungsschiene (29) den Parallelanschlag (7) auf das gewünschte Maß ein.

Bei ausgefahrener Tischverbreiterung (10) bzw. Schnittbreiten von mehr als 25cm:

  • Stellen Sie den Parallelanschlag (7) mithilfe der Hauptskala (22) auf das Winkelmaß 25cm ein und fixieren Sie diesen mit dem Exzenterhebel (12).
    Um die Schnittbreite nun zu erhöhen, stellen Sie die restliche Schnittbreite durch Ausziehen der Tischverbreiterung (10) ein (vgl. 7.6).
  • Lesen Sie die gesamte eingestellte Schnittbreite an der Zusatz-Skala (24) ab. Hinweis! Damit das Schnittmaß auf der Zusatz-Skala (24) korrekt ist, muss der Parallelanschlag (7) auf der Hauptskala (22) mit dem definiertem Maß 25cm eingestellt sein.

7.3.3 Anschlaglänge einstellen (Abb. 14)

  • Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (23) in Längsrichtung verschiebbar.
  • Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattvorderkante beginnt und unter 45° nach hinten verläuft.
  • Benötigte Schnittbreite einstellen
  • Rändelschrauben (26) lockern und Anschlagschiene (23) so weit vorschieben, bis die gedachte 45° Linie berührt wird.
  • Rändelschrauben (26) wieder festziehen.

D

7.3.4 Klemmkraft nachjustieren (Abb. 17)

Gefahr! Stellen Sie immer sicher, dass der Parallelanschlag (7) sicher auf der Führungsschiene (29) festgespannt werden und nicht verrutschen kann.

Sie können bei Bedarf die Klemmkraft des Parallelanschlags (7) mit der Mutter (41) an der Hinterseite des Parallelanschlags nachjustieren. Verwenden Sie dazu den Schlüssel (30/ 31).

7.4 Queranschlag (Abb. 15)

Zum Querschneiden von Holzteilen muss der Queranschlag (14) verwendet werden.

  • Queranschlag (14) in die Nut (21) des Sägetisches schieben.
    • Feststellschraube (36) lockern.
  • Anschlagschiene (34) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.
    • Feststellschraube (36) wieder festziehen.
  • Kontrollieren Sie den Abstand zwischen Anschlagschiene (34) und Sägeblatt (4).
  • Warnung! Anschlagschiene (34) nicht zu weit in Richtung Sägeblatt (4) schieben. Der Abstand zwischen Anschlagschiene (34) und Sägeblatt (4) sollte ca. 2 cm betragen.
  • Falls notwendig die beiden Rändelschrauben (35) lockern und Anschlagschiene (34) einstellen.
    • Rändelschrauben (35) wieder festziehen.

7.5 Winkeleinstellung (Abb. 10, 11)

  • Lockern Sie den Feststellgriff (45) sowie den Feststellhebel (9).
  • Verstellen Sie den Sägeblattwinkel, indem Sie das Handrad (8) schieben bis der Zeiger mit dem gewünschten Winkelmaß auf der Winkelskala übereinstimmt.
    • Fixieren Sie das Winkelmaß durch Anziehen des Feststellhebels (9).
    Sichern Sie die Winkeleinstellung zusätzlich mit dem Feststellgriff (45) auf der Rückseite der Maschine.
  • Bei Bedarf kann der Endanschlag für die Winkeleinstellung des Sägeblattes bei 0° sowie bei 45° nachjustiert werden. Dies erfolgt durch Einstellen der beiden Justierschrauben (32) und (33).

7.6 Tischverbreiterung einstellen (Abb. 16)

• Die Tischverbreiterung (10) am Sägetisch (1) ist nach rechts ausziehbar.
- Der Spannhebel (42) muss von der Tischkreissäge weg zeigen, damit die Tischverbreiterung (10) verschoben werden kann (vgl. Abb. 16a).

  • Um die Tischverbreiterung (10) auf einer bestimmten Position festzustellen, muss der Spannhebel (42) zur Maschine hin zeigen (vgl. Abb. 16b).
  • Wird der Parallelanschlag bei ausgefahrener Tischverbreiterung (10) verwendet, soll der Parallelanschlag (7) auf das Maß 25cm der Hauptskala (22) eingestellt sein.
  • Gefahr! Ein ungenügend fixierter Parallelanschlag (7) kann einen Rückschlag verursachen.
  • Warnung! Stellen Sie besonders bei ausgefahrener Tischverbreiterung immer sicher, dass das Werkstück sicher auf dem Sägetisch aufliegt und sich nicht verklemmen kann.
  • Bei Bedarf kann die Spannkraft des Spannhebels (42) nachjustiert werden. Lockern Sie dazu die Mutter (44) und schrauben Sie die Gewindemuffe (43) soweit aus oder ein, bis die gewünschte Spannkraft erreicht ist. Anschließend Gewindemuffe (43) wieder mit Mutter (44) fixieren.

8. Betrieb

Warnung!

  • Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
  • Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
    • Achtung beim Einschneiden!
  • Betreiben Sie das Gerät nur mit Absaugung.
  • Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

8.1 Ausführen von Längsschnitten (Abb. 18)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die fl ache Seite auf dem Sägetisch (1) aufl liegt. Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden.

Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

  • Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3)
  • Säge einschalten

D

  • Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieben.
  • Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante.
  • Werkstück immer bis zum Ende des Spaltkeils (5) durchschieben.
  • Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.
  • Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

8.1.1 Schneiden schmaler Werkstücke (Abb. 19)

Längsschnitte von Werkstücken mit einer Breite von weniger als 150 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durchgeführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.2 Schneiden sehr schmaler Werkstücke (Abb. 20)

  • Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 50 mm und weniger ist unbedingt ein Schiebeholz zu verwenden.
  • Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.
  • Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

8.2 Ausführen von Schrägschnitten (Abb. 11, 21)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt. Wenn Sie beim Schrägschneiden das Sägeblatt (4) nach links neigen, positionieren Sie den Parallelanschlag (7) auf der rechten Seite des Sägeblattes (4). Führen Sie das Werkstück zwischen Sägeblatt (4) und Parallelanschlag (7).

  • Sägeblatt (4) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)
  • Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3)
  • Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1 und 8.1.2)

8.3 Ausführung von Querschnitten (Abb. 22)

  • Queranschlag (14) in die Nut (21) des Sägetisches schieben und auf das gewünschte Winkelmaß einstellen. (siehe 7.4.)
  • Werkstück fest gegen den Queranschlag (14) drücken.
  • Säge einschalten.
  • Queranschlag (14) und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.
  • Warnung!
    Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.
  • Queranschlag (14) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.
    • Säge wieder ausschalten.
    Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

9. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

10. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

10.1 Reinigung

  • Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
  • Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

D

- Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.Einhell-Service.com

EINHELL TE-TS 10 T - Ersatzteil- und Zubehörbestellung: - 1

Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir hochwertiges Zubehör von

kwb ! www.kwb.eu welcome@kwb.eu

10.5 Transport

Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

11. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

EINHELL TE-TS 10 T - D - 1

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Kohlebürsten,Keilriemen,Tischeinlage,Schiebestock
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

  • Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
  • Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
  • Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
    Beschreiben Sie diese Fehlfunktion.

GB

Danger!

Kapslingsklasse: II/☐

9. Byta ut nätkabeln

Fara!

4. Technische gegevens

Wisselstroommotor .....220-240V \~ 50Hz Vermogen P ..... S1 1800 W · S6 25% 2000 watt Nullasttoerental n₀ .....4700 min⁻¹ Hardmetalen zaagblad ...Ø 254 x Ø 30 x 2,8 mm Aantal tanden..... 48 Snijhoogte max. ..... 89 mm / 90° ..... 63 mm / 45° Hoogteverstelling .....traploos 0 - 89 mm Zaagblad zwenkbaar .....traploos 0° - 45° Dwarsaanslag hoek .....traploos -60° - + 60° Afzuigaansluiting .....Ø 36 mm Gewicht ..... ca. 18 kg Beschermklasse: ..... II/☐ Dikte van de spleetbout: ..... 2,3 mm

Tischkreissäge\* TE-TS 10 T (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
□2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
2011/65/EU_(EU)2015/863

X 2006/42/EC
X Annex IV
Notifi ed Body: TÜV Süd Product Service GmbH (0123)
Ridlerstraße 65, D-80339 München, Germany A 010654 0646 Rev. 00
□2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L_w = dB(A) ; guaranteed L_w = dB(A)
P = kW; L/∅ = cm
Notified Body:
□2012/46/EU_(EU)2016/1628
Emission No.:

Standard references: EN 62841-1; EN 62841-3-1; EN IEC 55014-1; EN IEC 55014-2; EN IEC 61000-3-2; EN 61000-3-3

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 25.03.2025

Andreas Weichselgartner/General-Manager

EINHELL TE-TS 10 T - Standard references: EN 62841-1; EN 62841-3-1; EN IEC 55014-1; EN IEC 55014-2; EN IEC 61000-3-2; EN 61000-3-3 - 1

First CE: 2023

Art.-No.: 43.404.31 I.-No.: 21013

erstraße 65, D-80339 München, Germany

Wirral, 2025.03.25

EINHELL TE-TS 10 T - Standard references: EN 62841-1; EN 62841-3-1; EN IEC 55014-1; EN IEC 55014-2; EN IEC 61000-3-2; EN 61000-3-3 - 2

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : EINHELL

Modell : TE-TS 10 T

Kategorie : Säge
