Produkttyp	Dampfreiniger
Marke	KÄRCHER
Modell	SC3, SC 3 EASYFIX, SC3 EASY FIX
Stromversorgung	220-240 V, 1~50-60 Hz
Heizleistung	1900 W
Maximaler Betriebsdruck	0,35 MPa
Aufheizzeit	30 Sekunden
Kontinuierlicher Dampfdurchsatz	40 g/min
Maximaler Dampfdurchsatz	100 g/min
Wassertankkapazität	1,0 L
Gewicht (ohne Zubehör)	3,2 kg
Abmessungen (L × B × H)	360 × 236 × 252 mm
Schutzklasse	I
Schutzart	IPX4
Im Lieferumfang enthaltenes Zubehör	Dampfpistole, Dampfschlauch, Punktstrahldüse, 3 Rundbürsten, Kraftinjektor, Handdüse, Mikrofasertuch und Schwammbezug, 2 Verlängerungsrohre, Bodendüse mit Schwamm- und Mikrofasertüchern, Entkalkungspatrone
Hauptfunktionen	Dampfmengeneinstellung (3 Stufen), Kindersicherung, Wassermangelerkennung, integrierte Entkalkungspatrone, automatische Abschaltung bei Überhitzung, Anzeige für Patronenwechsel
Wartung und Reinigung	Regelmäßiger Austausch der Entkalkungspatrone; Waschen der Tücher und Bezüge bei 60 °C ohne Weichspüler; Tank entleeren bei längerer Nichtbenutzung (2 Monate)
Sicherheit	Druckregler, Sicherung, Kindersicherung am Dampfwahlschalter, Trockenlaufschutz der Pumpe
Ersatzteile und Reparierbarkeit	KÄRCHER Ersatzteile verfügbar; Garantie gemäß landesspezifischen Bedingungen; autorisierter Kundendienst
Allgemeine Informationen	Nur für den Hausgebrauch; Dampfreinigung ohne Reinigungsmittel; geeignet für waschbare Böden, Fenster, Textilien, harte Oberflächen; nicht auf unversiegeltem Parkett verwenden

Häufig gestellte Fragen - SC3, SC 3 EASYFIX, SC3 EASY FIX KARCHER

Wie stelle ich die Wasserhärte am Gerät ein?

Vor der ersten Verwendung halten Sie die RESET-Taste beim Einschalten gedrückt. Lassen Sie sie nach 2 Sekunden los, drücken Sie dann RESET, um zur gewünschten Stufe zu gelangen. Nach der Auswahl halten Sie RESET 3 Sekunden gedrückt, um zu speichern. Die Stufen reichen von I (weich) bis IV (sehr hart).

Was tun, wenn kein Dampf austritt, obwohl der Tank voll ist?

Überprüfen Sie, ob die Entkalkungspatrone richtig eingerastet ist. Wenn sie entfernt oder gewechselt wurde, halten Sie den Dampfhebel 30 Sekunden lang gedrückt, um die Luft abzulassen. Überprüfen Sie auch, ob der Dampfwahlschalter nicht auf Kindersicherung steht (hintere Position).

Wie wird die Entkalkungspatrone ausgetauscht?

Schalten Sie das Gerät aus, entfernen Sie die alte Patrone und setzen Sie eine neue ein. Schalten Sie das Gerät ein und halten Sie dann die RESET-Taste 4 Sekunden gedrückt, um den Zähler zurückzusetzen. Betätigen Sie anschließend den Dampfhebel etwa 30 Sekunden, um die Patrone zu spülen.

Welches Wasser sollte verwendet werden?

Verwenden Sie ausschließlich sauberes Leitungswasser. Verwenden Sie niemals Kondenswasser aus Wäschetrocknern, Reinigungsmittel, Duftstoffe oder andere Zusätze. Es können maximal 1 Liter eingefüllt werden.

Wie reinige ich Böden mit diesem Gerät?

Kehren oder saugen Sie den Boden zunächst. Befestigen Sie das passende Tuch (Schwamm oder Mikrofaser) an der Bodendüse mithilfe der Klemmen. Arbeiten Sie langsam über hartnäckige Flecken. Hängen Sie die Düse nach Gebrauch in die Aufbewahrungshalterung.

Wie wird das Gerät nach Gebrauch verstaut?

Entleeren Sie den Tank, wenn das Gerät länger als 2 Monate nicht benutzt wird. Wickeln Sie den Schlauch um die an der Halterung befestigten Verlängerungsrohre. Hängen Sie die Pistole in die Bodendüse. Platzieren Sie das Zubehör in den dafür vorgesehenen Halterungen.

Was bedeuten die Leuchtanzeigen?

Grüne Leuchte dauerhaft: betriebsbereit. Rote Leuchte dauerhaft (Wassermangel): Tank füllen. Rote Leuchte blinkend (Wassermangel): Pumpensicherheit aktiviert; Gerät aus- und wieder einschalten. Rote Leuchte (Patrone) blinkend: Patrone bald ersetzen; dauerhaft: Lebensdauer abgelaufen, Gerät abgeschaltet.

Kann ich Reinigungsmittel ins Wasser geben?

Nein, fügen Sie keine Reinigungsmittel, Duftstoffe oder Geruchsentferner hinzu. Das Gerät ist für die Reinigung mit reinem Dampf ausgelegt. Der Zusatz von Produkten kann das Gerät beschädigen und die Garantie aufheben.

Wie entkalke ich das Gerät?

Dank der integrierten Entkalkungspatrone ist keine manuelle Entkalkung erforderlich. Sie absorbiert den Kalk aus dem Wasser. Tauschen Sie sie einfach aus, sobald die entsprechende Anzeige dauerhaft leuchtet.

Wie lange hält die Entkalkungspatrone?

Die Lebensdauer hängt von der örtlichen Wasserhärte ab. Bei sehr hartem Wasser (Stufen III/IV) ist sie kürzer. Das Gerät warnt durch Blinken 2 Stunden vor dem Ende, dann schneller 1 Stunde vorher, und schaltet sich am Ende automatisch ab. Wechseln Sie sie aus und setzen Sie mit der RESET-Taste zurück.

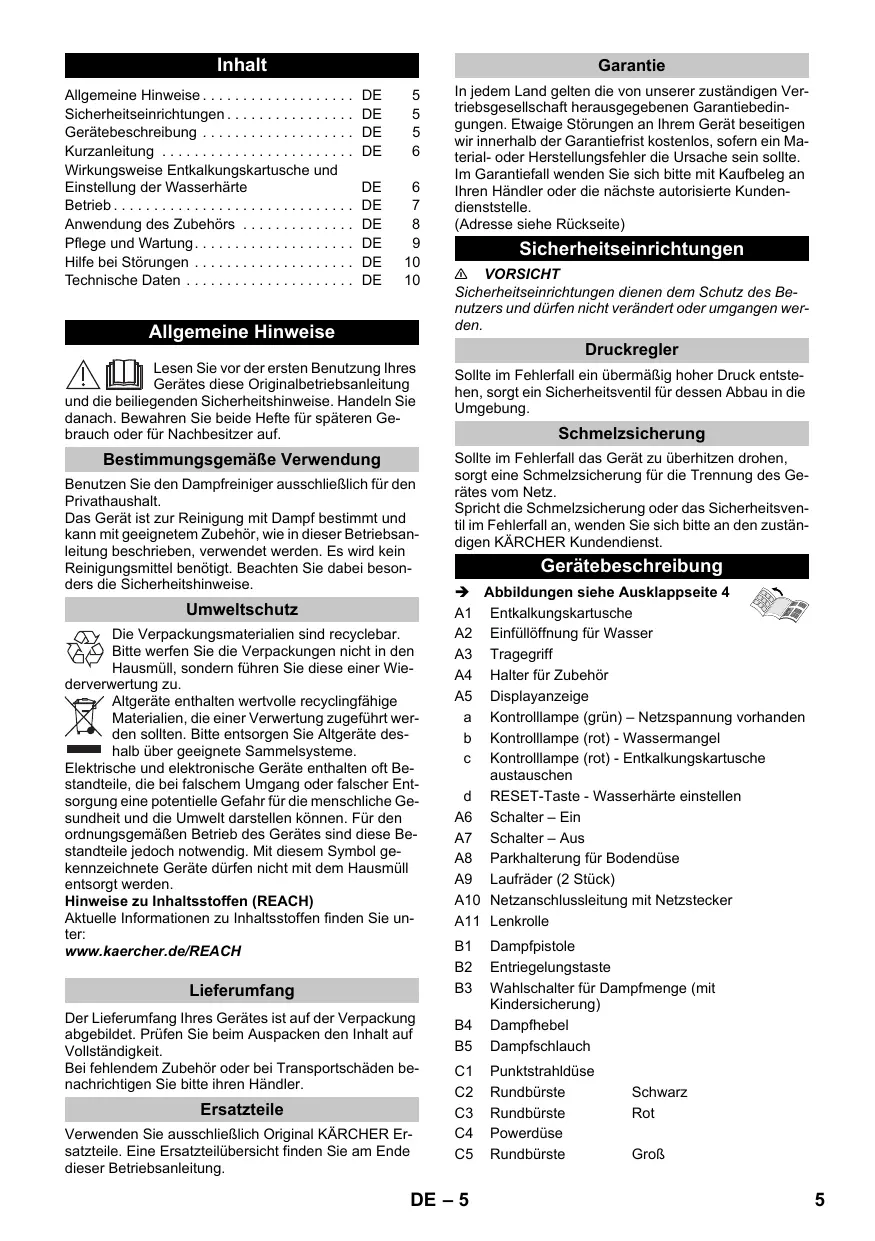

BEDIENUNGSANLEITUNG SC3, SC 3 EASYFIX, SC3 EASY FIX KARCHER

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Benutzen Sie den Dampfreiniger ausschließlich für den Privathaushalt.

Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Es wird kein

Reinigungsmittel benötigt. Beachten Sie besonders die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Lieferumfang

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Sicherheitseinrichtungen

VORSICHT

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Druckregler

Sollte im Fehlerfall ein übermäßig hoher Druck entstehen, sorgt ein Sicherheitsventil für dessen Abbau in die Umgebung.

Schmelzsicherung

Sollte im Fehlerfall das Gerät zu überhitzen drohen, sorgt eine Schmelzsicherung für die Trennung des Gerätes vom Netz.

Spricht die Schmelzsicherung oder das Sicherheitsventil im Fehlerfall an, wenden Sie sich bitte an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

→ Abbildungen siehe Ausklappseite 4

A3 Tragegriff

A4 Halter für Zubehör

A5 Displayanzeige

a Kontrollleuchte (grün) - Netzspannung vorhanden

b Kontrollleuchte (rot) - Wassermangel

c Kontrollleuchte (rot) - Entkalkungskartusche austauschen

d RESET-Taste - Wasserhärte einstellen

A6 Schalter - Ein

A7 Schalter - Aus

A8 Parkhalterung für Bodendüse

A9 Laufräder (2 Stück)

A10 Netzanschlussleitung mit Netzstecker

A11 Lenkrolle

B1 Dampfpistole

B2 Entriegelungstaste

B3 Wahlschalter für Dampfmenge (mit Kindersicherung)

B4 Dampfhebel

B5 Dampfschlauch

C1 Punktstrahldüse

C2 Rundbürste Schwarz

C3 Rundbürste Rot

C4 Powerdüse

C5 Rundbürste

D1 Handdüse, D2 Frotteeüberzug, D3 Mikrofaserüberzug, E1 Verlängerungsrohre (2 Stück), E2 Entriegelungstaste, F1 Bodendüse, F2 Halteklammer, F3 Frotteebodentuch, F4 Mikrofaserbodentuch

Kurzanleitung

→ Abbildungen siehe Seite 2. Abbildung 1 → Entkalkungskartusche in die Öffnung einsetzen und drücken, bis sie fest sitzt. Abbildung 2 → Maximal 1 Liter frisches Leitungswasser in den Wassertank füllen. Abbildung 3 → Netzstecker einstecken. → Schalter „Ein“ drücken, um das Gerät einzuschalten. Abbildung 4 → Kontrolllampe leuchtet grün.

Nach ca. 30 Sekunden ist das Gerät funktionsbereit.

Abbildung 5

Vor dem 1. Betrieb Wasserhärte einstellen.

ACHTUNG

Um eine optimale Funktionsweise der Entkalkungskartusche zu gewährleisten, muss das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte angepasst werden. Weitere Informationen bezüglich der Geräteeinstellung sind im Kapitel „Wirkungsweise Entkalkungskartusche und Einstellung der Wasserhärte“ zu finden.

Abbildung 6

→ Zubehör an Dampfpistole anschließen. → Dampfhebel betätigen.

Wirkungsweise Entkalkungskartusche und Einstellung der Wasserhärte

Wirkungsweise Entkalkungskartusche

ACHTUNG

Immer nur mit eingesetzter Kartusche arbeiten.

Sobald das Gerät mit Wasser gefüllt und in Betrieb genommen wird, aktiviert sich die Antikalkwirkung der Kartusche. Kalk, der im Wasser enthalten ist, wird durch das Granulat in der Kartusche aufgenommen. Dadurch wird eine Verkalkung des Gerätes verhindert. Eine zusätzliche Geräteentkalkung ist damit nicht erforderlich.

Hinweis

Das Granulat in der Kartusche kann sich nach Wasserkontakt farblich verändern, das hängt mit dem Mineralstoffgehalt im Wasser zusammen. Diese Verfärbung ist unbedenklich und hat keinen negativen Einfluss auf Gerät, Reinigungsarbeiten oder die Funktionseiste der Kartusche.

Wasserhärtestufen und Blinkimpulse

Hinweis

Die Härte des Leitungswassers können Sie bei Ihrem Wasserwirtschaftsamt oder den Stadtwerken erfragen.

Härtebereich		° dH	mmol/l	Anzahl Blinkim-pulse	Abstand Blinkim-pulse
I	weich	0-7	0-1,3	1x	4 Sekun-den
II	mittel	7-14	1,3-2,5	2x
III	hart	14-21	2,5-3,8	3x
IV	sehr hart	>21	>3,8	4x

Einstellung der Wasserhärte

ACHTUNG

Um eine optimale Funktionseiste der Entkalkungskartusche zu gewährleisten, muss das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte angepasst werden. Dies erfolgt über die RESET-Taste.

Hinweise

Das Gerät ist werkseitig auf die höchste Wasserhärte (Stufe IV) eingestellt. - Nach Beendigung der Wasserhärteeinstellung bleibt diese so lange gespeichert, bis eine neue Einstellung (z. B. nach Umzug) erforderlich ist. Während der Einstellung darf keine Pause erfolgen, die länger als 15 Sekunden dauert. Das Gerät wird sonst automatisch auf die zuletzt gewählte Wasserhärte bzw. bei Erstinbetriebnahme auf die höchste Wasserhärte gestellt.

Bitte folgende Vorgehensweise beachten:

→ Netzkabel an das Stromnetz anschließen. → Das Gerät muss vor der Einstellung ausgeschaltet sein. → RESET-Taste drücken und während des Einschaltens des Gerätes gedrückt halten. → Nach 2 Sekunden blinkt die Kontrolllampe und signalisiert über die Anzahl der Impulse die aktuelle Einstellung der Wasserhärte. Durch das wiederholte Drücken der RESET-Taste ändert sich die Einstellung der Wasserhärtestufe. → Solange die RESET-Taste gedrückt wird, wird der Blinkimpuls für die entsprechende Wasserhärte-Stufe nicht angezeigt. Sobald der Taster losgelassen wird, erscheint der Blinkimpuls zur Ausgabe der gewählten Wasserhärte. → Ist die Wasserhärte auf die gewünschte Stufe eingestellt, RESET-Taste 3 Sekunden gedrückt halten, damit die Einstellung gespeichert wird. Das Speichern wird durch das Aufleuchten der Kontrolllampe für Wasserhärte angezeigt.

ACHTUNG

Wenn das Gerät in einem Gebiet mit einer anderen Wasserhärte eingesetzt wird (z. B. nach Umzug), muss die Wasserhärte neu eingestellt werden.

Betrieb

→ Abbildungen siehe Ausklappseite 3

Gerät montieren

Abbildung A

→ Lenkrolle und Laufräder einstecken und einrasten.

Abbildung B

Abbildung C

→ Benötigtes Zubehör (siehe Kapitel „Anwendung des Zubehörs“) mit der Dampfpistole verbinden. Dazu das offene Ende des Zubehörs auf die Dampfpistole stecken und soweit auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Abbildung D

→ Bei Bedarf die Verlängerungsrohre verwenden. Dazu ein bzw. beide Verlängerungsrohre mit der Dampfpistole verbinden. Benötigtes Zubehör auf das freie Ende des Verlängerungsrohres schieben.

Zubehör trennen

→ Wahlschalter für Dampfmenge nach hinten stellen (Dampfhebel gesperrt).

Abbildung E

→ Zum Trennen der Zubehörteile die Entriegelungstaste drücken und die Teile auseinanderziehen.

Wassertank füllen

Der Wassertank kann jederzeit gefüllt werden.

ACHTUNG

Kein Kondenswasser aus dem Wäschetrockner verwenden!

Keine Reinigungsmittel oder andere Zusätze (zum Beispiel Düfte) einfüllen!

⇒ Maximal 1 Liter frisches Leitungswasser in den Wassertank füllen.

Gerät einschalten

ACHTUNG

Um eine optimale Funktion der Entkalkungskartusche zu gewährleisten, muss das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte angepasst werden. Weitere Informationen bezüglich der Geräteeinstellung sind im Kapitel „Wirkungsweise Entkalkungskartusche und Einstellung der Wasserhärte“ zu finden.

Das Gerät auf festen Untergrund stellen. → Netzstecker in eine Steckdose stecken. → Schalter „Ein“ drücken, um das Gerät einzuschalten. → Kontrolllampe leuchtet grün. → Nach ca. 30 Sekunden ist das Gerät funktionsbereit.

Hinweis

Beim ersten Dampfen nach Entnahme und wieder Einsetzen der Kartusche kann der Dampfstoß noch etwas schwach sein. Das Gerät benötigt eine kurze Einlaufzeit, da sich die Kartusche zunächst mit Wasser füllen muss. Zu Beginn ist der Dampfaustritt deswegen unregelmäßiger, es können einzelne Wassertropfen austreten. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Menge erreicht ist.

Wasser nachfüllen

Bei Wassermangel im Wassertank leuchtet die rote Kontrolllampe für Wassermangel konstant.

→ Wassertank füllen.

Die Entkalkungskartusche bleibt im Gerät fixiert.

Hinweise

Das Wasser über den Deckel der Entkalkungskartusche einfüllen. So ist immer eine konstante Dampfleistung gegeben. Sobald der Wassertank wieder mit Wasser gefüllt ist, erlischt die rote Kontrolllampe. Das Gerät ist mit einem Trockenlaufschutz für die Pumpe ausgestattet. Sollte die Pumpe längere Zeit trockenlaufen, z. B. wegen nicht richtig eingesetzter Kartusche, schaltet sich die Pumpe ab und die Kontrolllampe für Wassermangel blinkt rot. Um das Gerät wieder betreiben zu können, muss das Gerät aus- und wieder eingeschaltet werden. Dabei muss sichergestellt werden, dass die Kartusche richtig eingesetzt ist und sich genügend Wasser im Wassertank befindet.

Dampfmenge regeln

Mit dem Wahlschalter für Dampfmenge wird die ausströmende Dampfmenge geregelt. Der Wahlschalter hat drei Stellungen:

	Maximale Dampfmenge
	Reduzierte Dampfmenge
	Kein Dampf - Kindersicherung Hinweis: In dieser Stellung kann der Dampfhebel nicht betetigt werden.

→ Wahlschalter auf benötigte Dampfmenge stellen. → Dampfhebel betätigen, bzw. die Dampfpistole zuerst auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt.

Betrieb unterbrechen

Wenn das Gerät länger als 20 Minuten nicht benutzt wird, bitte aus Energiespargründen das Gerät ausschalten.

→ Schalter - Aus drücken, um das Gerät auszuschalten.

Gerät ausschalten

Abbildung 6

→ Schalter - Aus drücken, um das Gerät auszuschalten. → Netzstecker aus der Steckdose ziehen.

Abbildung H

⇒ Dampfhebel drücken, bis kein Dampf mehr austritt. → Kindersicherung nach hinten stellen (Dampfhebel gesperrt).

ACHTUNG

Wenn das Gerät für einen längeren Zeitraum (ca. 2 Monate) nicht in Betrieb genommen wird, bitte den Wassertank entleeren. Somit wird eine Wasserfäulnis vermieden.

Abbildung K

→ Vorhandenes Wasser vollständig aus dem Wassertank leeren.

Gerät aufbewahren

Abbildung 1

Abbildung J

→ Verlängerungsrohre in die großen Halter für Zubehör stecken. → Handdüse und Punktstrahldüse je auf ein Verlängerungsrohr stecken. → Große Rundbürste auf die Punktstrahldüse befestigen. → Kleine Rundbürste und Düsen in die mittleren Halter für Zubehör stecken. → Bodendüse in die Parkhalterung einhängen. → Dampfschlauch um die Verlängerungsrohre wickeln und Dampfpistole in die Bodendüse stecken.

Anwendung des Zubehörs

Wichtige Anwendungshinweise

Bodenflächen reinigen

Es wird empfohlen, vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit.

Auffrischen von Textilien

Vor Behandlung mit dem Dampfreiniger immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Zuerst eindampfen, dann trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Reinigung von beschichteten oder lackierten Oberflächen

Beim Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen, Parkett können sich Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe lösen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

ACHTUNG

Dampf nicht auf verleimte Kanten richten, da sich der Umleimer lösen könnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden verwenden.

Glasreinigung

Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe, indem Sie die gesamte Glasoberfläche recht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glasbruch führen können.

Anschließend die Fensterfläche mit Handdüse und Überzug reinigen. Verwenden Sie zum Abziehen des Wassers einen Fensterabzieher oder wischen Sie die Flächen trocken.

ACHTUNG

Dampf nicht auf die versiegelten Stellen des Fensterrahmens richten, um diese nicht zu beschädigen.

Dampfpistole

Sie können die Dampfpistole auch ohne Zubehör benutzen, zum Beispiel:

zum Beseitigen von leichten Falten aus hängenden Kleidungsstücken, indem Sie diese aus einer Entfernung von 10-20 cm bedampfen. - zum Entstauben von Pflanzen. Hierbei einen Abstand von 20-40 cm halten. zum feuchten Staubwischen, indem ein Tuch kurz eingedampft wird und damit über Möbel gewischt wird.

Punktstrahldüse

Je näher die Punktstrahldüse an der verschmutzten Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am höchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Starke Kalkablagerungen können vor dem Dampfreinigen mit Essig oder Zitronensäure behandelt werden, 5 Minuten einwirken lassen, danach abdampfen.

Rundbürste (klein)

Die Rundbürste kann als Ergänzung auf die Punktstrahldüse montiert werden. Durch Bürsten können damit hartnäckige Verschmutzungen weniger entmettert werden.

ACHTUNG

Nicht geeignet zur Reinigung empfindlicher Flächen. Abbildung C

→ Rundbürste auf Punktstrahldüse befestigen.

Powerdüse

Die Powerdüse kann als Ergänzung auf die Punktstrahldüse montiert werden.

Die Powerdüse erhöht die Ausströmungsgeschwindigkeit des Dampfes. Daher eignet sie sich gut für die Reinigung von besonders hartnäckigem Schmutz, Ausblasen von Ecken, Fugen usw.

Abbildung C

→ Powerdüse entsprechend der Rundbürste auf Punktstrahldüse befestigen.

Rundbürste (groß)

Die Rundbürste kann als Ergänzung auf die Punktstrahldüse montiert werden. Mit dieser Rundbürste können große abgerundete Flächen (z. B. Waschbecken, Duschwanne, Badewanne, Küchenspülbecken) gereinigt werden.

ACHTUNG

Nicht geeignet zur Reinigung empfindlicher Flächen. Abbildung C

→ Rundbürste auf Punktstrahldüse befestigen.

Handdüse

Abbildung B

→ Handdüse auf die Dampfpistole montieren.

Überzug über die Handdüse ziehen. Besonders gut geeignet für nicht abwaschbare Flächen, Duschkabinen und Spiegel.

Bodendüse

Geeignet für alle abwaschbaren Wand- und Bodenbeläge, z. B. Steinboden, Fliesen und PVC-Boden. Arbeiten Sie auf stark verschmutzten Flächen langsam, damit der Dampf länger einwirken kann.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen, die sich noch auf der zu reinigenden Fläche befinden, könnten bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

Abbildung F

→ Bodentuch an Bodendüse befestigen.

1 Bodendüse auf Bodentuch stellen.

Je nach Ausstattung - Bodentuch vorher längs falten.

2 Halteklammern öffnen. 3 Tuchenden in die Öffnungen legen und fest spannen. 4 Halteklammern schließen.

VORSICHT

Finger nicht zwischen die Klammern bringen.

Bodendüse parken

Abbildung I

→ Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Pflege und Wartung

Ausleeren des Wassertanks

ACHTUNG

Wenn das Gerät für einen längeren Zeitraum (ca. 2 Monate) nicht in Betrieb genommen wird, bitte den Wassertank entleeren. Somit wird eine Wasserfäulnis vermieden.

→ Schalter - Aus drücken, um das Gerät auszuschalten. → Netzstecker aus der Steckdose ziehen. Zubehör aus den Zubehörhaltern entnehmen. → Kartusche aus dem Gerät herausnehmen.

Abbildung K

→ Vorhandenes Wasser vollständig aus dem Wassertank leeren.

Austausch Entkalkungskartusche

ACHTUNG

Die Austauschintervalle der Kartusche (Anzeige Kontrollampe) müssen eingehalten werden, da sich sonst die Lebensdauer des Gerätes verkürzt.

Wird die Kartusche nicht in den angezeigten Intervallen ausgetauscht, können irreparable Schäden am Gerät entstehen.

Hinweis

Die Austauschabstände hängen von der örtlichen Wasserhärte ab. Gebiete mit härterem Wasser (z. B. III/IV) haben ein höheres Austauschintervall als Gebiete mit weicherem Wasser (z. B. I/II).

Kontrollleuchtenanzeige bei Ende der Laufzeit

Der erforderliche Kartuschenaustausch wird durch folgende Aktionen über die Kontrollleuchte "Austausch Kartusche" angezeigt:

Zwei Stunden vor Ablauf der Laufzeit wird der erforderliche Austausch durch Blinken angezeigt. Eine Stunde vor Ablauf der Laufzeit blinkt die Kontrollleuchte schneller.

Ist die Laufzeit der Kartusche vollständig erschöpft, leuchtet die Kontrollleuchte „Austausch Kartusche" permanent und das Gerät schaltet sich selbstständig ab, um einen Geräteschaden zu vermeiden.

Neue Entkalkungskartusche einsetzen

→ Schalter - Aus drücken, um das Gerät auszuschalten. → Kartusche aus dem Gerät herausnehmen. Neue Kartusche in das Gerät einsetzen. → Schalter - Ein drücken, um das Gerät einzuschalten. → RESET-Taste 4 Sekunden lang gedrückt halten. Danach erlischt die Kontrollleuchte „Austausch Entkalkungskartusche" und die Laufzeit der Kartusche beginnt neu. Das Gerät aufheizen lassen. → Danach zur Entlüftung der Kartusche den Dampfhebel ca. 30 Sekunden gedrückt halten.

Hinweis

Beim ersten Dampfen nach Entnahme und wieder Einsetzen der Kartusche kann der Dampfstoß noch etwas schwach sein. Das Gerät benötigt eine kurze Einlaufzeit, da sich die Kartusche zunächst mit Wasser füllen muss. Zu Beginn ist der Dampfaustritt deswegen unregelmäßiger, es können einzelne Wassertropfen austreten. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Menge erreicht ist.

ACHTUNG

Beim Austausch der Kartusche darauf achten, dass es nicht zur Verwechslung kommt und die alte Kartusche wieder eingesetzt wird.

Pflege des Zubehörs

Hinweis

Bodentuch und Überzug für Handdüse sind bereits vorgewaschen und können direkt zum Arbeiten mit dem Dampfreiniger verwendet werden.

→ Verschmutzte Bodentücher und Überzüge bei 60 °C in der Waschmaschine waschen. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können. Die Frotteetücher sind für den Trockner geeignet. Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Kein Dampf

Kontrolllampe „Wassermangel“ leuchtet konstant rot

Kein Wasser im Wassertank. Wasser nachfüllen.

Kontrolllampe „Wassermangel“ blinkt rot

Trockenlaufschutz der Pumpe ist aktiviert.

Gerät aus- und wieder einschalten. → Sicherstellen, dass die Kartusche richtig eingesetzt ist und sich genügend Wasser im Wassertank befindet.

Kein Dampf trotz genügend Wasser im Wassertank

Entkalkungskartusche nicht oder falsch eingesetzt. → Kartusche einsetzen bzw. auf festen / richtigen Sitz achten. Entkalkungskartusche wurde während der Wasserbefüllung entnommen oder es wurde eine neue Entkalkungskartusche eingesetzt. → Kartusche während der Befüllung im Gerät halten. → Dampfhebel dauerhaft gedrückt halten, nach 30 Sekunden erfolgt die volle Dampfleistung.

Dampfhebel lässt sich nicht drücken.

Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert. → Wahlschalter für Dampfmenge nach vorne stellen.

Kontrolllampe „Austausch Entkalkungskartusche“ leuchtet / blinkt rot

Laufzeit der Kartusche bald beendet

Neue Kartusche einsetzen und die Wartungsanzeige zurücksetzen. Siehe Kapitel „Neue Entkalkungskartusche einsetzen“.

RESET-Taste wurde nach Austausch der Kartusche nicht gedrückt

→ RESET-Taste nach Einsatz der Kartusche 4 Sekunden gedrückt halten.

Gerät schaltet sich selbsttätig ab

Laufzeit der Kartusche zu Ende

Neue Kartusche in das Gerät einsetzen. Siehe Kapitel „Neue Entkalkungskartusche einsetzen”.

RESET-Taste wurde nach Austausch der Kartusche nicht gedrückt

→ RESET-Taste nach Einsatz der Kartusche 4 Sekunden gedrückt halten.

Technische Daten

Stromanschluss
Spannung	220-240 V
	1~50-60 Hz
Schutzgrad	IPX4
Schutzklasse	I
Leistungsdaten
Heizleistung	1900 W
Betriebsdruck max.	0,35 MPa
Aufheizzeit	30 Sekunden
Dampfmenge
Dauerdampfen	40 g/min
Dampfstоß max.	100 g/min
Füllmenge
Wassertank	1,0 I
Maße
Gewicht (ohne Zubehör)	3,2 kg
Länge	360 mm
Breite	236 mm
Höhe	252 mm

Technische Änderungen vorbehalten!

Inhalt

Allgemeine Informationen. DE 5

Sicherheitsvorrichtungen DE 5

Technische Daten NL 10

Der Wassertank ist leer.

→ Wasser nachfüllen

Anschlusszubehör für die Langpistole. → Dampfpaket aktivieren.

Reaktive Punktsprühdüse

Je näher die Düse an der zu reinigenden Stelle ist, desto größer ist die Reinigungswirkung, da die Düse eine höhere Temperatur und den größten Dampf hat. Besonders geeignet für schwer zugängliche Stellen, Fugen, Armaturen, Abflüsse, Auslässe, Toiletten, Waschbecken oder Radiatoren. Starke Kalkablagerungen vor der Reinigung mit Dampf mit Essig oder Zitronensäure benetzen, 5 Minuten einwirken lassen und dann mit Dampf entfernen.

Runde Bürste (klein)

Die runde Bürste auf die Düsenverlängerung montieren. Verwenden Sie sie, um hartnäckige Verschmutzungen zu lösen.

ACHTUNG

2

3

. 4

4g

Lla/1jdeo/2

0jrrlll jrgs klaic 1gill jz aaf 49 e c l l l f 100 g aiaiaiaiaa 10 Jolkll y jll bawil gaoi jalll aag a Jjll bawil lc baiialll g .g jll jw o g > jy d g 2d g ll aog pdoasow oiaill baw aabu o a Lw po dsw clall no alll .waq sgs .1gill baw i aegn 9 gl 1gill 4 o2g>gal/ pK>yl gio/ go / JL// a> y oig / g> g> y> .1g/gil/ Ib/ .g/ gal/

J

Jlll Js WJL 1c JyIaIg bQ aabssbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIaIbIa IeY20-10 gJg. JyIL 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40-20 40

jllgdd

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40
