BEDIENUNGSANLEITUNG BM 53 BEURER

DE Oberarm-Blutdruckmessgerät Gebrauchsanweisung ............4

BM 532 DE Klappen Sie vor dem Lesen der Gebrauchsanweisung die Seite 3 aus.

Auf dem Gerät, in der Gebrauchsanweisung, auf der Verpa- ckung und auf dem Typschild des Geräts werden folgende Symbole verwendet: WARNUNG Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Ver- letzungen die Folge sein. VORSICHT Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. Produktinformation Hinweis auf wichtige Informationen DEUTSCH Lesen Sie diese Gebrauchsanweisung sorgfältig durch. Befolgen Sie die Warn- und Si- cherheitshinweise. Bewahren Sie die Gebrauchsanweisung für den späteren Gebrauch auf. Machen Sie die Gebrauchsanweisung anderen Benutzern zugänglich. Geben Sie bei Weitergabe des Geräts auch die Gebrauchsanweisung mit.

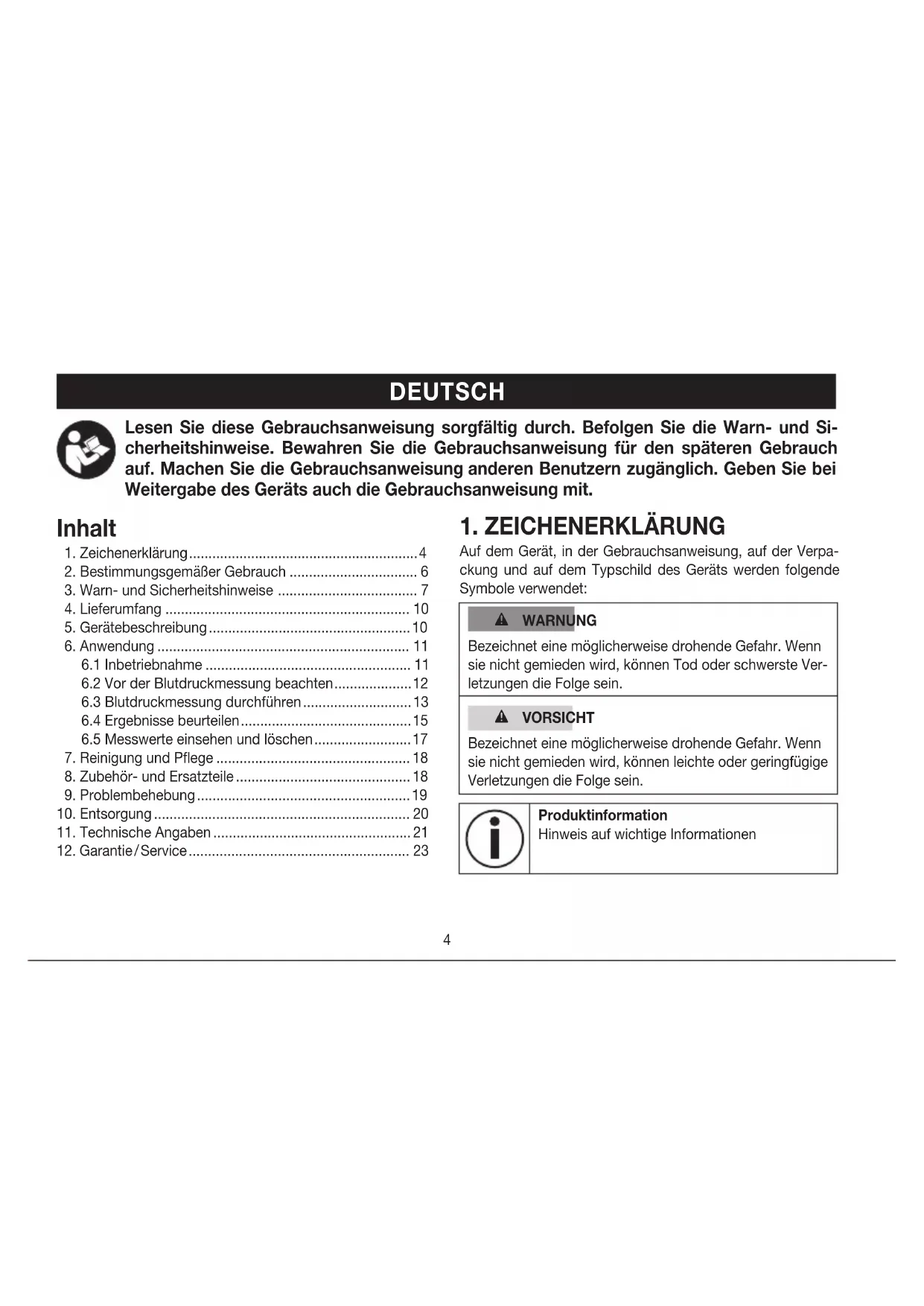

1. Zeichenerklärung ........................................................... 4

2. Bestimmungsgemäßer Gebrauch ................................. 6

6.2 Vor der Blutdruckmessung beachten .................... 12

6.3 Blutdruckmessung durchführen ............................ 13

6.4 Ergebnisse beurteilen ............................................ 15

6.5 Messwerte einsehen und löschen ......................... 17

7. Reinigung und Pflege

8. Zubehör- und Ersatzteile ............................................. 18

Inhalt5 Anleitung beachten Vor Beginn der Arbeit und /oder dem Be- dienen von Geräten oder Maschinen die Anleitung lesen Entsorgung gemäß Elektro- und Elektronik-Alt- geräte EG-Richtlinie WEEE (Waste Electrical and Electronic Equipment) Schadstoffhaltige Batterien nicht im Hausmüll entsorgen Hersteller CE-Kennzeichnung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Verpackung umweltgerecht entsorgen

Kennzeichnung zur Identifikation des Verpa- ckungsmaterials. A = Materialabkürzung, B = Materialnummer: 1-7 = Kunststoffe, 20-22 = Papier und Pappe Produkt und Verpackungskomponenten trennen und entsprechend der kommunalen Vorschriften entsorgen. IP20 Geschützt gegen feste Fremdkörper, 12,5 mm Durchmesser und größer Gleichstrom Gerät ist nur für Gleichstrom geeignet UDI Unique Device Identifier (UDI) Kennung zur eindeutigen Produktidentifikation Chargenbezeichnung Artikelnummer

Seriennummer Medizinprodukt6 Isolierung der Anwendungsteile Typ BF Galvanisch isoliertes Anwendungsteil (F steht für floating), erfüllt die Anforderungen an Ab- leitströme für den Typ B Temperaturbereich Feuchtigkeitsbereich Luftdruckbegrenzung Importeur Symbol Typennummer Herstellungsdatum

2. BESTIMMUNGSGEMÄSSER GE-

BRAUCH Zweckbestimmung Das Blutdruckmessgerät (folgend Gerät) ist für die vollauto- matische, nichtinvasive Messung arterieller Blutdruck- und Pulswerte am Oberarm bestimmt. Es ist für die Selbstmessung durch Erwachsene im häusli- chen Umfeld konzipiert. Zielgruppe Die Blutdruckmessung eignet sich für erwachsene Benutzer, deren Oberarmumfang innerhalb des auf der Manschette auf- gedruckten Bereichs liegt. Darüber hinaus ist das Gerät insbesondere zur Blutdruck- messung von Frauen während einer Schwangerschaft ge- eignet. Klinischer Nutzen Der Nutzer kann mit dem Gerät schnell und einfach seine Blutdruck- und Pulswerte erfassen. Die ermittelten Mess- werte werden nach international gültigen Richtlinien einge- stuft und grafisch beurteilt. Das Gerät kann darüber hinaus eventuell auftretende, unregelmäßige Herzschläge während der Messung erkennen und den Nutzer durch ein Symbol im Display darauf hinweisen. Das Gerät speichert die erfassten Messwerte und kann darüber hinaus Durchschnittswerte ver- gangener Messungen ausgeben. Die aufgezeichneten Daten können Gesundheitsdienstleister bei der Diagnose und The-7 rapie von Blutdruckproblemen unterstützen und tragen da- durch zu einer langfristigen Gesundheitskontrolle des Nutzers bei. Indikationen Der Benutzer kann bei Hypertonie und Hypotonie seinen Blutdruck und Pulswerte in der häuslichen Umgebung selbst- ständig überwachen. Der Benutzer muss jedoch nicht an Hypertonie oder an Arrhythmien erkrankt sein, um das Gerät zu nutzen. Kontraindikationen WARNUNG

• Verwenden Sie das Blutdruckmessgerät nicht bei Neu- geborenen, Kindern und Haustieren.

• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sollten von einer für ihre Si- cherheit verantwortlichen Person beaufsichtigt werden und Anweisungen von dieser Person zur Benutzung des Geräts erhalten.

Verwenden Sie das Gerät nicht, wenn Sie elektrische Im- plantate (z.B. Herzschrittmacher) haben.

• Verwenden Sie das Gerät nicht, wenn Sie Metallimplan- tate haben.

• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.

• Legen Sie die Manschette nicht über Wunden an, da dies zu weiteren Verletzungen führen kann.

• Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medi- zinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.

• Verwenden Sie das Gerät nicht bei Personen mit Aller- gien oder empfindlicher Haut. Unvorhergesehene Nebenwirkungen

• Negativer Einfluss auf Blutzirkulation

SICHERHEITSHINWEISE Allgemeine Warnhinweise WARNUNG

• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre gemessenen Werte mit dem Arzt und begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. hinsichtlich der Dosierung von Medikation)!

Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder fal- schen Gebrauch verursacht wurden.8

• Eine Verwendung des Blutdruckmessgeräts außerhalb des häuslichen Umfelds oder unter dem Einfluss von Bewegung (z.B. während der Fahrt in einem Auto, Kran- kenwagen oder Helikopter sowie während der Ausübung von körperlichen Aktivitäten wie Sport) kann die Messge- nauigkeit beeinflussen und zu Messfehlern führen.

• Erkrankungen des Herz-Kreislaufsystems können zu Fehlmessungen bzw. zu Beeinträchtigungen der Mess- genauigkeit führen.

• Verwenden Sie das Gerät nicht gleichzeitig mit anderen medizinischen elektrischen Geräten (ME-Geräten). Dies könnte zu einer Fehlfunktion des Messgerätes führen und/oder eine ungenaue Messung verursachen.

• Verwenden Sie das Gerät nicht außerhalb der angege- benen Aufbewahrungs- und Betriebsbedingungen. Das könnte zu falschen Messergebnissen führen.

• Nutzen Sie für dieses Gerät nur mitgelieferte oder in die- ser Gebrauchsanweisung beschriebene Manschetten. Die Nutzung einer anderen Manschette kann zu Mess- ungenauigkeiten führen.

Beachten Sie, dass es während des Aufpumpens der Manschette zu einer Funktionsbeeinträchtigung des be- troffenen Gliedmaßes kommen kann.

• Führen Sie die Messungen nicht häufiger als notwendig durch. Aufgrund der Einschränkung des Blutflusses kann es zur Bildung von Blutergüssen kommen.

• Die Blutzirkulation darf durch die Blutdruckmessung nicht unnötig lange unterbunden werden. Bei einer Fehl- funktion des Gerätes nehmen Sie die Manschette vom Arm ab.

Legen Sie die Manschette ausschließlich am Oberarm an. Legen Sie die Manschette nicht an anderen Stellen des Körpers an.

• Der Luftschlauch birgt die Gefahr einer Strangulation von Kleinkindern.

• Enthaltene Kleinteile können bei Verschlucken eine Ersti- ckungsgefahr für Kleinkinder darstellen. Sie sollten daher stets beaufsichtigt werden

• Lassen Sie das Gerät nicht fallen, und vermeiden Sie auch, auf das Gerät zu treten oder das Gerät zu schüt- teln.

• Zerlegen Sie das Gerät nicht, da dies zu Beschädigun- gen, Störungen und Fehlfunktionen führen kann.

• Vor Anwendung des Gerätes unter Vorliegen eines der folgenden Zustände ist eine Abstimmung mit dem Arzt zwingend erforderlich: Herzrhythmusstörungen, Durch- blutungsstörungen, Diabetes, Hyotonie, Schüttelfrost, Zittern

Um einen Seitenunterschied auszuschließen, sollte die Messung anfänglich an beiden Armen vorgenommen werden.

• Betreiben Sie das Gerät niemals während der Instandhal- tung. Die Instandhaltung beinhaltet Wartung, Inspektion und Instandsetzung (Reparatur).9 Allgemeine Vorsichtsmaßnahmen VORSICHT

• Das Blutdruckmessgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und die Lebensdauer des Gerätes hängen von einem sorgfältigen Umgang ab.

• Schützen Sie Gerät und Netzteil vor Stößen, Feuchtig- keit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.

• Bringen Sie das Gerät vor der Messung auf Raumtem- peratur. Wenn das Messgerät nahe der maximalen oder minimalen Lager- und Transporttemperatur gelagert wurde und in eine Umgebung mit einer Temperatur von 20 °C gebracht wird, wird empfohlen, vor Verwendung des Messgeräts ca. 2 Stunden zu warten.

• Benutzen Sie das Gerät nicht in der Nähe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

• Falls das Gerät über einen längeren Zeitraum nicht be- nutzt wird, wird empfohlen die Batterien zu entfernen.

Vermeiden Sie das mechanische Einengen, Zusammen- drücken oder Abknicken des Manschettenschlauches. Hinweise zum Umgang mit Batterien WARNUNG

• Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder Augen in Kontakt kommt, die betroffene Stelle mit Was- ser auswaschen und ärztliche Hilfe aufsuchen.

• Verschluckungsgefahr! Kleinkinder könnten Batterien verschlucken und daran ersticken. Daher Batterien für Kleinkinder unerreichbar aufbewahren!

• Bei Verschlucken sofort ärztliche Hilfe aufsuchen.

• Explosionsgefahr! Keine Batterien ins Feuer werfen.

• Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe anziehen und das Batteriefach mit einem trockenen Tuch reinigen.

• Keine Batterien zerlegen, öffnen oder zerkleinern.

• Auf Polaritätskennzeichen Plus (+) und Minus (-) achten. VORSICHT

• Schützen Sie Batterien vor übermäßiger Wärme.

• Batterien dürfen nicht geladen oder kurzgeschlossen werden.

• Bei längerer Nichtbenutzung des Geräts die Batterien aus dem Batteriefach nehmen.

• Verwenden Sie nur denselben oder einen gleichwertigen Batterietyp.

• Immer alle Batterien gleichzeitig auswechseln.

• Keine Akkus verwenden! Hinweise zu Elektromagnetischer Verträglichkeit VORSICHT

• Das Gerät ist für den Betrieb in allen Umgebungen geeig- net, die in dieser Gebrauchsanweisung aufgeführt sind, einschließlich der häuslichen Umgebung.

• Das Gerät kann in der Gegenwart von elektromagneti- schen Störgrößen unter Umständen nur in eingeschränk- tem Maße nutzbar sein. Infolgedessen können z.B.10 Fehlermeldungen oder ein Ausfall des Displays/Gerätes auftreten.

Die Verwendung dieses Gerätes unmittelbar neben an- deren Geräten oder mit anderen Geräten in gestapelter Form sollte vermieden werden, da dies eine fehlerhafte Betriebsweise zur Folge haben könnte. Wenn eine Ver- wendung in der vorgeschriebenen Art dennoch notwen- dig ist, sollten dieses Gerät und die anderen Geräte be- obachtet werden, um sich davon zu überzeugen, dass sie ordnungsgemäß arbeiten.

• Die Verwendung von anderen Zubehör- oder Ersatzteilen, als jene, welche der Hersteller dieses Gerätes festgelegt oder bereitgestellt hat, kann erhöhte elektromagnetische Störaussendungen oder eine geminderte elektromagne- tische Störfestigkeit des Gerätes zur Folge haben und zu einer fehlerhaften Betriebsweise führen.

• Halten Sie tragbare RF-Kommunikationsgeräte (ein- schließlich Peripherie wie Antennenkabel oder externe Antennen) mindestens 30 cm fern von allen Geräteteilen, inklusive allen im Lieferumfang enthaltenen Kabeln.

Eine Nichtbeachtung kann zu einer Minderung der Leis- tungsmerkmale des Gerätes führen.

Überprüfen Sie den Lieferumfang auf äußere Unversehrtheit der Kartonverpackung und auf die Vollständigkeit des Inhalts. Vor dem Gebrauch ist sicherzustellen, dass das Gerät und Zubehör keine sichtbaren Schäden aufweisen und jegliches Verpackungsmaterial entfernt wird. Benutzen Sie es im Zwei- felsfall nicht und wenden Sie sich an Ihren Händler oder an die angegebene Kundendienstadresse.

• Batterien, siehe Kapitel „Technische Angaben“

5. GERÄTEBESCHREIBUNG

Die dazugehörigen Zeichnungen sind auf Seite 3 abgebildet.

Anschluss für Manschet- tenstecker (linke Seite)

Schieberegler für Benutzer auswahl

Funktionstasten < / >

Anschluss für Netzteil Anzeigen auf dem Display

Ermittelter Pulswert

Ruheindikator-Anzeige

Speicheranzeige: Durchschnittswert , Morgen , Abend

Nummer des Speicher- platzes

• Entfernen Sie den Deckel des Batteriefaches auf der Rück seite des Geräts

Legen Sie die Batterien (siehe Kapitel „Technische An- gaben“) ein. Legen Sie die Batterien entsprechend der Kennzeichnung mit korrekter Polung ein

• Schließen Sie den Batteriefachdeckel. Wenn das Symbol dauerhaft erscheint, ist keine Mes- sung mehr möglich. Erneuern Sie alle Batterien. Sobald die Batterien aus dem Gerät entfernt werden, müssen Sie Datum und Uhrzeit neu einstellen. Die gespeicherten Messwerte gehen nicht verloren. Betrieb mit dem Netzteil Sie können dieses Gerät auch mit einem Netzteil betreiben (nicht im Lieferumfang enthalten). Bevor Sie das Netzteil allerdings mit dem Gerät verbinden, stellen Sie bitte sicher, dass Sie die Batterien aus dem Gerät entnehmen. Während des Netzbetriebs dürfen keine Batterien mehr im Batteriefach sein, da das Gerät dadurch Schaden nehmen kann.

• Um möglichen Beschädigungen vorzubeugen, darf das Gerät ausschließlich mit einem Netzteil betrieben wer- den, das die in Kapitel „Technische Angaben“ beschrie- benen Spezifikationen erfüllt.

• Darüber hinaus darf das Netzteil lediglich an die auf dem Typschild angegebene Netzspannung angeschlossen werden.

• Stecken Sie das Netzteil in den dafür vorgesehenen An- schluss auf der hinteren Seite des Blutdruckmessgeräts.

• Schließen Sie danach den Netzstecker des Netzteils an die Steckdose an.

• Nach dem Gebrauch des Blutdruckmessgerätes trennen Sie das Netzteil zuerst von der Steckdose und anschlie- ßend vom Blutdruckmessgerät. Sobald Sie das Netzteil ausstecken, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messwerte bleiben jedoch er- halten. Einstellungen vornehmen Stellen Sie das Gerät vor der Nutzung korrekt ein, um alle Funktionen zu nutzen. Nur so können Ihre Messwerte mit Da- tum und Uhrzeit gespeichert und später abgerufen werden.12 Das Menü für die Einstellungen können Sie auf zwei verschie- dene Wege aufrufen:

Vor der ersten Nutzung und nach jedem Batteriewechsel: Wenn Sie Batterien in das Gerät einlegen, gelangen Sie automatisch in das entsprechende Menü.

• Bei bereits eingelegten Batterien: Halten Sie am eingeschalteten Gerät für ca. drei Se- kunden gedrückt. Nehmen Sie diese Einstellungen nacheinander vor: Stunden- format

Uhrzeit Bestätigen Sie jeweils mit . Stunden Stundenformat blinkt:

• Wählen Sie mit < / > das Stundenformat Datum Jahreszahl blinkt:

Wählen Sie mit < / > die Jahreszahl Monatsanzeige blinkt:

• Wählen Sie mit < / > den Monat Tagesanzeige blinkt:

• Wählen Sie mit < / > den Tag Wenn als Stundenformat 12h eingestellt ist, ist die Reihenfolge der Tages- und Monatsanzeige vertauscht. Uhrzeit Stundenzahl blinkt:

• Wählen Sie mit < / > die Stundenzahl Minutenzahl blinkt:

• Wählen Sie mit < / > die Minutenzahl

6.2 Vor der Blutdruckmessung beachten

Allgemeine Regeln bei der Selbstmessung des Blutdrucks

• Um ein vergleichbares und aussagekräftiges Profil über die Entwicklung Ihres Blutdrucks zu generieren, messen Sie Ihren Blutdruck regelmäßig immer zu selben Tages- zeiten. Blutdruck zweimal täglich messen: einmal am Morgen nach dem Aufstehen und einmal am Abend.

• Messen Sie immer in einem ausreichenden körperlichen Ruhezustand. Vermeiden Sie Messungen zu stressrei- chen Zeiten.

• Mindestens 30 Minuten vor der Messung sollten Sie nicht essen, trinken, rauchen oder sich körperlich betätigen.

Ruhen Sie sich vor der ersten Blutdruckmessung immer 5Minuten aus!

• Wenn Sie mehrere Messungen nacheinander durchfüh- ren möchten, warten Sie zwischen den einzelnen Mes- sungen jeweils 5 Minuten.

• Wiederholen Sie die Messung bei zweifelhaft gemesse- nen Werten.13 Manschette anlegen Sie können den Blutdruck an beiden Armen messen. Gewisse Abweichungen zwischen den Werten am rechten und linken Arm sind vollkommen normal. Führen Sie die Messung immer am Arm mit den höheren Blutdruckwerten durch. Stimmen Sie sich dazu vor Start der Selbstmessung mit Ihrem Arzt ab.

• Messen Sie Ihren Blutdruck immer am selben Arm.

• Verwenden Sie das Gerät nur mit der mitgelieferten Man- schette, passend zu Ihrem Oberarm-Umfang.

• Prüfen Sie vor der Messung die Passgenauigkeit mit Hilfe der unten beschriebenen Index-Markierung.

Entblößen Sie Ihren Oberarm. Die Durchblutung des Arms darf nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt sein.

2. Platzieren Sie die Manschette mit dem unteren Rand ca.

2-3 cm über der Ellenbeuge. Richten Sie das Gerät so aus, dass die Markierung und der Manschettenschlauch direkt über der Arterie liegt

Die Manschette sollte so eng angelegt sein, dass noch zwei Finger unter die verschlossene Manschette passen

• Stecken Sie nun den Manschettenschlauch in den An- schluss für den Manschettenstecker.

• Diese Manschette ist für Sie geeignet, wenn nach An- legen der Manschette die Index-Markierung innerhalb des OK-Bereichs liegt. Richtige Körperhaltung einnehmen

• Sitzen Sie zur Blutdruckmessung aufrecht und bequem. Lehnen Sie sich mit Ihrem Rücken an.

• Legen Sie Ihren Arm auf eine Unterlage

• Stellen Sie die Füße nebeneinander flach auf den Boden.

• Die Manschette muss sich in Herzhöhe befinden.

• Verhalten Sie sich während der Messung möglichst ruhig und sprechen Sie nicht. Benutzer auswählen Dieses Gerät verfügt über zwei Benutzer mit je 100 Speicher- plätzen, um die Messergebnisse von zwei verschiedenen Personen getrennt voneinander abspeichern zu können. Achten Sie vor allem bei der Nutzung des Geräts durch meh- rere Personen darauf, dass vor jeder Messung der entspre- chende Benutzer eingestellt wird:

• Nutzen Sie den Schieberegler

, um den gewünschten Benutzer einzustellen.

6.3 Blutdruckmessung durchführen

Voraussetzung: Manschette angelegt, Benutzer ausgewählt. Messung

1. Drücken Sie . Alle Displayelemente werden kurz ange-

Der Startbildschirm begrüßt Sie für ausgewählten bzw. für ausgewählten . Von diesem Startbildschirm aus kommen Sie in alle Menüpunkte, bsp. Benutzerspeicher.14

Drücken Sie erneut um die Messung zu starten. Die Manschette pumpt sich automatisch auf. Der Messvor- gang startet. wird angezeigt, sobald ein Puls erkannt wird. Um die Messung abzubrechen, drücken Sie

Die Messergebnisse systolischer Druck, diastolischer Druck und Puls werden angezeigt. Während der gesam- ten Messung wird das Symbol für die Manschettensitz- kontrolle

angezeigt. Wenn die Manschette zu locker angebracht ist, wird und angezeigt. In diesem Fall wird die Messung nach ca. 15 Sekunden abgebrochen und das Gerät schaltet sich aus. erscheint, wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie in diesem Fall das Kapitel „Problembehebung“

Wiederholen Sie ggf. nach 1 Minute das Anlegen der Manschette. Das Gerät schaltet sich nach ca. 30 Sekunden automatisch aus. Der Wert ist beim ausgewählten oder zuletzt verwen- deten Benutzer gespeichert. Mehrfachmessung

1. Drücken Sie . Alle Displayelemente werden kurz ange-

Der Startbildschirm begrüßt Sie für ausgewählten bzw. für ausgewählten . Von diesem Startbildschirm aus kommen Sie in alle Menüpunkte, bsp. Benutzerspeicher.

3. Die Mehrfachmessung kann durch drücken von < oder >

ausgewählt werden. blinkt im Display. Bestätigen Sie zum Starten der Messung mit . Die Manschette pumpt sich automatisch auf. Der Mess- vorgang startet.

4. Das Gerät zeigt den ersten Messzyklus für 3 Sekunden an

und führt dann eine reguläre Messung durch, die dreimal wiederholt wird. Im zweiten und dritten Zyklus wird auch ein 30 Sekunden-Countdown angezeigt, der die Wartezeit für die nächste Messung angibt. Um die Messung abzubrechen drücken Sie

Nach der dritten Messung wird das durchschnittliche Messergebnis systolischer Druck, distolischer Druck und Puls angezeigt und mit gekennzeichnet. Während der gesamten Messung wird das Symbol für die Manschettensitzkontrolle

angezeigt. Wenn die Manschette zu locker angebracht ist, wird und angezeigt. In diesem Fall wird die Messung nach ca. 5 Sekunden abgebrochen und das Gerät schaltet sich aus. erscheint, wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie in diesem Fall das Kapitel „Problembehebung“. Wiederholen Sie ggf. nach 1 Minute das Anlegen der Manschette. Das Gerät schaltet sich nach ca. 30 Sekunden automatisch aus.Der Wert ist beim ausgewählten oder zuletzt verwendeten Benutzer gespeichert.15

6.4 Ergebnisse beurteilen

Allgemeine Informationen über den Blutdruck

• Der Blutdruck ist die Kraft, mit der der Blutstrom gegen die Arterienwände drückt. Der arterielle Blutdruck ändert sich im Verlauf eines Herzzyklus ständig.

• Die Angabe des Blutdrucks erfolgt stets in Form von zwei Werten: - Der höchste Druck ist der systolische Blutdruck. Er entsteht, wenn der Herzmuskel sich zusammenzieht und dadurch das Blut in die Gefäße gedrückt wird. - Der niedrigste Druck ist der diastolische Blutdruck. Er entsteht, wenn sich der Herzmuskel wieder vollstän- dig ausgedehnt hat und das Herz mit Blut füllt.

• Blutdruckschwankungen sind normal. Selbst bei einer Wiederholungsmessung können beachtliche Unterschie- de zwischen den gemessenen Werten auftreten. Einma- lige oder unregelmäßige Messungen liefern daher keine zuverlässige Aussage über den tatsächlichen Blutdruck. Eine zuverlässige Beurteilung ist nur möglich, wenn Sie regelmäßig unter vergleichbaren Bedingungen messen. Herzrhythmusstörungen Das Gerät kann während der Blutdruckmessung eventuelle Störungen des Herzrhythmus identifizieren. Nach der Mes- sung weist auf etwaige Unregelmäßigkeiten in Ihrem Puls hin. Wiederholen Sie die Messung, wenn angezeigt wird. Verwenden Sie zur Beurteilung Ihres Blutdrucks nur die Er- gebnisse, die ohne Unregelmäßigkeiten in Ihrem Puls aufge- zeichnet worden sind. Konsultieren Sie Ihren Arzt, wenn oft erscheint. Nur er kann das Vorliegen einer Störung im Rahmen einer Untersu- chung feststellen. Risikoindikator Bereich der gemesse- nen Blutdruckwerte Klassifizierung Farbe des Risiko

gibt an, in welchem Bereich sich der ermittelte Blutdruck befindet. Sollten sich die gemesse- nen Werte in zwei unterschiedlichen Klassifizierungen be- finden (z.B. Systole im Bereich „Hoch normal“ und Diastole im Bereich „Normal“), dann zeigt Ihnen der Risiko-Indikator immer den höheren Bereich an, im beschriebenen Beispiel „Hoch normal“.16 Beachten Sie, dass diese Standardwerte lediglich als allgemeine Richtlinie dienen, da der individuelle Blut- druck abweichen kann. Beachten Sie, dass bei der Selbstmessung zu Hause in der Regel niedrigere Messwerte auftreten als beim Arzt. Ziehen Sie in regelmäßigen Abständen Ihren Arzt zu Rate. Nur er kann Ihnen individuelle Zielwerte für einen kontrollierten Blut- druck mitteilen, insbesondere dann, wenn Sie eine medika- mentöse Therapie erhalten. Zu niedriger Blutdruck WARNUNG Ein zu niedriger Blutdruck (Hypotonie) kann gesundheitsge- fährdend sein und Schwindel oder Ohnmachtsanfälle auslö- sen. Von einem zu niedrigem Blutdruck spricht man, wenn Systole und Diastole unter 90/60 mmHG liegen (Quelle: Na- tional Health Service, 2023). Suchen Sie einen Arzt auf, wenn Sie plötzlich unter niedrigem Blutdruck leiden. Vorhofflimmern Vorhofflimmern ist eine der am häufigsten auftretenden For- men einer Herzrhythmusstörung und ist gekennzeichnet durch einen unregelmäßigen Herzschlag und verbunden mit einem erhöhten Risiko für Schlaganfälle, Herzversagen sowie anderen Herzkomplikationen. Während die endgültige Diagnose eines Vorhofflimmern nur durch eine ärztliche Untersuchung erfolgen kann, erlaubt die Beurer-AFIB-Technologie dieses Geräts bereits eine Erken- nung mit hoher Genauigkeit. Dabei wird während der Blut- druckmessung ein mögliches Vorhofflimmern erkannt und nach der Messung mit dem Symbol in Kombination mit dem Symbol angezeigt. Bei Vorliegen von Arrhythmien, - wie dem Vorhofflimmern -, kann der angezeigte Blutdruck- wert verfälscht sein. Sollte nach einer Blutdruckmessung das Symbol angezeigt werden, wiederholen Sie den Mess- vorgang. Ruhen Sie sich davor 5 Minuten aus. Während der Messung dürfen Sie sich nicht bewegen und nicht sprechen. Wenn das Symbol neu und häufiger angezeigt wird, hal- ten Sie bitte zeitnah Rücksprache mit Ihrem Arzt. Bei bekann- tem Vorhofflimmern folgen Sie den Anordnungen Ihres Arz- tes bezüglich dem Vorgehen im Falle einer AFIB-Erkennung durch das Gerät. Führen Sie keine Selbstdiagnosen und -behandlungen auf Basis der Messergebnisse durch, sondern folgen Sie immer den ärztlichen Anweisungen. Ruheindikator (durch die HSD Diagnostik) Einer der häufigsten Fehler bei der Blutdruckmessung ist, dass zum Zeitpunkt der Messung keine ausreichende Kreis- laufruhe beim Nutzer vorliegt. In diesem Fall bilden der ge- messene systolische und diastolische Blutdruckwert nicht den Ruheblutdruck ab, der jedoch zur Beurteilung der ge- messenen Werte herangezogen werden sollte. Dieses Blutdruckmessgerät nutzt die integrierte Hämodyna- mische Stabilitätsdiagnostik (HSD), um während der Blut- druckmessung die hämodynamische Stabilität des Nutzers zu messen und kann dadurch eine Aussage darüber liefern,17 ob der Blutdruck unter hinreichender Kreislaufruhe erhoben wurde.

Der gemessene Blutdruckwert wurde unter ausreichender Kreislaufruhe erhoben und bildet mit guter Sicherheit den Ruheblutdruck des Nutzers ab.

Es liegt ein Hinweis auf mangelnde Kreislaufruhe vor. Die in diesem Fall gemessenen Blutdruck- werte spiegeln in der Regel nicht den Ruhe- blutdruck wider. Aus diesem Grund sollte die Messung nach einer körperlichen und mentalen Ruhezeit von mindestens 5Minuten wiederholt werden. Kein Ruhe- indikator Symbol wird an- gezeigt Während der Messung konnte nicht bestimmt werden, ob eine ausreichende Kreislaufruhe vor- lag. Auch in diesem Fall sollte die Messung nach einer Ruhepause von mindestens 5 Minuten wiederholt werden. Eine mangelnde Kreislaufruhe kann unterschiedliche Ursa- chen wie z.B. körperliche Belastungen, mentale Anspan- nung/Ablenkung, Sprechen oder während der Messung auf- getretene Herzrhythmusstörungen haben. In der überwiegenden Anzahl der Anwendungsfälle liefert die HSD eine sehr gute Orientierung, ob bei einer Blutdruckmes- sung eine Kreislaufruhe vorliegt. Bestimmte Patienten mit Herzrhythmusstörungen oder dauerhaften mentalen Belastungen können allerdings auch längerfristig hämodynamisch instabil bleiben – dies gilt auch nach wiederholten Ruhephasen. Die Genauigkeit der Bestim- mung des Ruheblutdrucks ist bei diesen Anwendern einge- schränkt. Die HSD hat wie jede medizinische Messmethodik eine be- grenzte Bestimmungsgenauigkeit und kann in einzelnen Fäl- len zu Fehlanzeigen führen. Die Blutdruckmessergebnisse, bei denen eine ausreichende Kreislaufruhe bestimmt wurde, stellen jedoch besonders verlässliche Ergebnisse dar.

6.5 Messwerte einsehen und löschen

Benutzer Die Ergebnisse jeder erfolgreichen Messung werden mit Da- tum und Uhrzeit gespeichert. Bei mehr als 120 Messdaten werden die jeweils ältesten Messdaten gelöscht. Drücken Sie im Startbildschirm und wählen Sie den ge- wünschten Benutzer mithilfe des Schiebeschalters aus. Durchschnittswert wird angezeigt: Es wird der Durchschnittswert aller gespeicherten Messwerte dieses Benutzers angezeigt.

wird angezeigt: Durchschnittswert der letzten 7 Tage der Morgen-Messungen wird angezeigt ( Morgen: 5.00 Uhr – 9.00 Uhr).

wird angezeigt:18 Durchschnittswert der letzten 7 Tage der Abend-Messungen wird angezeigt (Abend: 18.00 Uhr – 20.00 Uhr). Einzelmesswerte

Wenn Sie > nochmal drücken, wird im Display die letzte Einzelmessung angezeigt (hier im Beispiel Messung 3).

Wenn Sie < / > nochmal drücken, können Sie jeweils die gemessenen Einzelmesswerte einsehen.

Um das Gerät wieder auszuschalten, drücken Sie für ca. 2 Sekunden. Um das Menü zu verlassen, drücken Sie

1. Um alle gespeicherten Messwerte eines Benutzers zu lö-

schen, gehen Sie in den jeweiligen Benutzerspeicher. Im Display wird und der Durchschnittswert aller ge- speicherten Messwerte dieses Benutzers angezeigt.

2. Halten Sie < und > für ca. 5 Sekunden gedrückt.

Im Display erscheint für / für . Alle Werte des ausgewählten Benutzers werden gelöscht. Das Gerät schaltet sich automatisch ab. Gerät auf Werkseinstellungen zurücksetzen

Um alle gespeicherten Messwerte und Einstellungen zu löschen, wählen Sie den Benutzerspeicher. Drücken Sie >. Im Display wird angezeigt.

2. Halten Sie < und > für ca. 15 Sekunden gedrückt.

Im Display erscheint . Alle auf dem Gerät gespeicher- ten Daten werden gelöscht, das Gerät ist auf die Werks- einstellungen zurückgesetzt. Das Gerät schaltet sich automatisch ab.

7. REINIGUNG UND PFLEGE

• Reinigen Sie das Gerät und die Manschette vorsichtig nur mit einem leicht angefeuchteten Tuch.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

• Halten Sie das Gerät und Manschette nie unter Wasser, da sonst Flüssigkeit eindringen kann und das Gerät und die Manschette beschädigt.

• Wenn Sie Gerät und Manschette aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät und der Manschette stehen. Der Manschettenschlauch darf nicht scharf abgeknickt werden.

• Entfernen Sie die Batterien, falls das Gerät über einen längeren Zeitraum nicht benutzt wird.

8. ZUBEHÖR- UND ERSATZTEILE

Zubehör- und Ersatzteile erhalten Sie auf der Homepage www.beurer.de, Rubrik „Service“. Geben Sie die entspre- chende Bestellnummer an. Bezeichnung Artikel- bzw. Bestellnummer Universalmanschette 164.503 Netzteil (EU) 072.7819 Bezeichnung Artikel- bzw. Bestellnummer Netzteil (UK) 072.79

Fehler- meldung Mögliche Ursache Behebung Es konnte kein Puls aufgezeich- net werden. Bitte wiederholen Sie die Messung nach einer Pause von einer Minute. Achten Sie darauf, dass Sie während der Messung nicht sprechen oder sich bewegen. Der gemessene Blutdruck liegt außerhalb des Messbereichs. Es liegt ein pneumatischer Systemfehler vor. Wiederholen Sie den Messvorgang. Achten Sie darauf, dass der Man- schettenschlauch korrekt angeschlossen ist und dass Sie sich nicht bewe- gen und nicht sprechen. Fehler- meldung Mögliche Ursache Behebung Es ist ein Fehler während der Messung auf- getreten. Bitte wiederholen Sie die Messung nach einer Pause von einer Minute. Achten Sie darauf, dass Sie während der Messung nicht sprechen oder sich bewegen. Der Aufpump- druck ist höher als 300mmHg. Bitte prüfen Sie im Rahmen einer erneuten Messung, ob die Man- schette ordnungsgemäß aufgepumpt werden kann. Achten Sie darauf, dass weder Ihr Arm, noch schwere Gegenstände auf dem Schlauch liegen und dass der Schlauch nicht geknickt ist. Ein Systemfeh- ler liegt vor. Wenden Sie sich bei dieser Fehlermeldung bitte an den Kundenservice. Die Batterien sind fast leer. Legen Sie neue Batterien in das Gerät ein.20

Reparatur und Entsorgung des Geräts

• Reparieren oder justieren Sie das Gerät nicht selbst. Eine einwandfreie Funktion ist in diesem Fall nicht mehr ge- währleistet.

• Öffnen Sie am Gerät ausschließlich das Batteriefach. Bei Nichtbeachtung erlischt die Garantie.

• Reparaturen dürfen nur vom Kundenservice oder autori- sierten Händlern durchgeführt werden. Prüfen Sie vor jeder Reklamation zuerst die Batterien und tauschen Sie diese ggf. aus.

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann über entsprechende Sam- melstellen in Ihrem Land erfolgen. Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik- Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei Fragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behör- de. Hinweise für Verbraucher zur Altgeräteentsor- gung und Verschrottung in Deutschland Besitzer von Altgeräten können diese im Rahmen der durch die öffentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten unentgeltlich abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sicherge- stellt ist. Die Rückgabe ist gesetzlich vorgeschrieben. Außerdem ist die Rückgabe unter bestimmten Voraussetzun- gen auch bei Vertreibern möglich. Gemäß Elektro- und Elektronikgerätegesetz (ElektroG) sind die folgenden Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet:

Elektro-Fachgeschäfte, mit einer Verkaufsfläche für Elek- tro- und Elektronikgeräte von mindestens 400 Quadrat- metern

• Lebensmitteläden mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.

• Versandhandel, wobei die Pflicht zur 1:1-Rücknahme im privaten Haushalt nur für Wärmeüberträger (Kühl-/ Gefriergeräte, Klimageräte u.a.), Bildschirmgeräte und Großgeräte gilt. Für die 1:1-Rücknahme von Lampen, Kleingeräten und kleinen IT- u. Telekommunikationsge- räten sowie die 0:1-Rücknahme müssen Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum Endverbraucher bereitstellen. Diese Vertreiber sind verpflichtet,

bei der Abgabe eines neuen Elektro- oder Elektronik- gerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Ab- gabe oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen und

• auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im21 Einzelhandelsgeschäft oder in unmittelbarer Nähe hier- zu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt. Sie können sich bei Ihrem Händler über Rückgabemöglich- keiten vor Ort informieren. Enthalten die Produkte Batterien und Akkus oder Lampen, die aus dem Altgerät zerstörungsfrei entnommen werden können, müssen diese vor der Entsorgung entnommen wer- den und getrennt als Batterie bzw. Lampe entsorgt werden. Sofern das alte Elektro- bzw. Elektronikgerät personenbezo- gene Daten enthält, sind Sie selbst für deren Löschung ver- antwortlich, bevor Sie es zurückgeben. Entsorgung der Batterien

• Die verbrauchten, vollkommen entladenen Batterien dürfen nicht im Hausmüll entsorgt werden. Entsorgen Sie die Batterien über speziell gekennzeichnete Sam- melbehälter, Sondermüllannahmestellen oder über den Elektrohändler. Sie sind gesetzlich dazu verpflichtet, die Batterien korrekt zu entsorgen.

• Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: - Pb = Batterie enthält Blei, - Cd = Batterie enthält Cadmium, - Hg = Batterie enthält Quecksilber.

11. TECHNISCHE ANGABEN

Typ BM 53 Mess- methode Oszillometrisch, nicht invasive Blutdruckmes- sung am Oberarm Messbereich Manschettendruck 300 mmHg, systolisch 50 – 280 mmHg, diastolisch 30 – 200 mmHg, Puls 40 – 199 Schläge /Minute Genauigkeit der Anzeige systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wertes Messunsi- cherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg, diastolisch 8 mmHg Speicher 2 x 100 Speicherplätze Abmessun- gen L 140 mm x B 94 mm x H 46 mm Gewicht Ungefähr 437 g (ohne Batterien, mit Man- schette) Manschet- tengröße 22 bis 42 cm Oberarm-Umfang Betriebs- bedingungen + 10 °C bis + 40 °C, 10 – 85 % relative Luft- feuchte (nicht kondensierend) 700 – 1060 hPa Umgebungsdruck22 Aufbewah- rungs- und Transportbe- dingungen -20 °C bis + 55 °C, ≤ 90 % relative Luftfeuchte, Stromversor- gung

x 1,5 V AAA Batterien Batterie-Le- bensdauer Für ca. 300 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdrucks Zu erwarten- de Produkt- Lebensdauer Informationen zur Lebensdauer des Produkts finden Sie auf beurer.com Klassifikation Interne Versorgung, IP 20, kein AP oder APG, Dauerbetrieb, Anwendungsteil Typ BF Die Seriennummer befindet sich auf dem Gerät oder im Bat- teriefach. Änderungen der technischen Angaben ohne Benachrichti- gung sind aus Aktualiserungsgründen vorbehalten.

Dieses Gerät entspricht der europäischen Norm EN 60601-1-2 (Übereinstimmung mit CISPR-11, IEC 61000-3-2, IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-7, IEC 61000-4-8, IEC 61000-4-11) und unterliegt besonderen Vorsichts- maßnahmen hinsichtlich der elektromagnetischen Ver- träglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können.

• Die Genauigkeit dieses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt. Bei Verwendung des Gerätes in der Heilkunde sind messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit können unter der Ser- vice-Adresse angefragt werden. Netzteil Modell Nr. LXCP12X-050100BG Eingang 100 – 240 V, 50 – 60 Hz, 0.5 A max Ausgang 5 V DC, 1 A, nur in Verbindung mit Beurer Blutdruckmessgeräten Hersteller Shenzhen Iongxc power supply co., ltd Schutz Das Gerät ist doppelt schutzisoliert und ver- fügt über eine primärseitige Sicherung, die das Gerät im Fehlerfall vom Netz trennt. Stellen Sie sicher, dass Sie die Batterien aus dem Batteriefach entnommen haben, bevor Sie das Netzteil benutzen. Polarität Schutzisoliert / Schutzklasse 223 Gehäuse und Schutzabde- ckungen Das Netzteilgehäuse schützt vor Berührung von Teilen, die unter Strom stehen bzw. stehen können (Finger, Nadel, Prüfhaken). Der Anwender darf nicht gleichzeitig den Patienten und den Ausgangsstecker des AC/DC-Netzteils berühren.

12. GARANTIE / SERVICE

Nähere Informationen zur Garantie und den Garantiebedin- gungen finden Sie im mitgelieferten Garantie-Faltblatt. Hinweis zur Meldung von Vorfällen Für Anwender / Patienten in der Europäischen Union und identischen Regulierungssystemen (Verordnung für Medizin- produkte MDR (EU) 2017/745) gilt: Sollte sich während oder aufgrund der Anwendung des Produktes ein schwerer Zwi- schenfall ereignen, melden Sie dies dem Hersteller und/oder seinem Bevollmächtigten sowie der jeweiligen nationalen Be- hörde des Mitgliedsstaates, in welchem sich der Anwender/ Patient befindet. Irrtum und Änderungen vorbehalten24

11. TECHNISCHE GEGEVENS

Funktionsknapper < / >

Funktionstasten < / >

8. TILBEHØR OG RESERVEDELER

Moninkertainen mittaus
