| Produkttyp | Dampfreiniger-Besen |
| Marke | Lund |
| Modell | 67220 |
| Katalognummer | 67220 |
| Nennspannung | 220-240 V~ |
| Nennfrequenz | 50/60 Hz |
| Nennleistung | 1500 W |
| Wassertankkapazität | 0,55 L |
| Maximale Dampftemperatur | 110 °C |
| Einstellbare Dampfmenge | 10 - 26 g/min |
| Schutzgrad | IPX4 |
| Isolationsklasse | I |
| Gewicht | 1,4 kg |
| Mitgeliefertes Zubehör | Großflächenadapter, flexible und starre Verlängerungen, Düsen (Bürste, Schräg, Flach), Zubehör mit Tuch, Dosierbehälter, Verschluss |
| Funktionen | Dampfreinigung für glatte Böden, Verwendung als Besen oder Handreiniger, Dampfregler |
| Sicherheit | Dampf nicht auf Personen oder Tiere richten; keine Reinigungsmittel verwenden; nicht eintauchen |
| Pflege | Tank nach Gebrauch leeren; Reinigungstücher bei 60 °C waschen; keine scharfen Gegenstände zum Entstopfen der Düsen verwenden |
| Verwendung | Nur im Innenbereich, Haushaltsgebrauch |
Häufig gestellte Fragen - 67220 Lund
Benutzerfragen zu 67220 Lund
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dampfreiniger kostenlos im PDF-Format! Finden Sie Ihr Handbuch 67220 - Lund und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 67220 von der Marke Lund.
BEDIENUNGSANLEITUNG 67220 Lund
- Gehäuse
- Gehäusehalter
- Haltegriff
- Steuerschalter
- Leistungsregler
- Behälterabdeckung
- Dampfauslauf
- Aufsatz für große Flächen
- Verlängerung fl exibel
- Verlängerung
- Düse mit Bürste
- Winkeldüse
- Düse fl ach
- Stoff aufsatz
- Messbecher
- UV-Lampenschalter
- Kontrollleuchte UV-Lampe
RUS
Bedienungsanleitung durchgelesen
Achtung! Heiße Oberfl äche.
Achtung! Dampfaustritt
Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.
Der Dampfmopp wird zur Reinigung großer, glatter Oberflächen mit einem Heißdampfstrahl eingesetzt. Er ist besonders in Badezimmern, Toiletten und Küchen nützlich. Dank des abnehmbaren Griffs kann der Mopp auch als praktischer Dampfreiniger zur Reinigung von Fenstern oder Spiegeln sowie unzugänglichen Bereichen für den Mopp verwendet werden. Das Gerät ist ausschließlich für den häuslichen und nicht für den gewerblichen Gebrauch bestimmt. Der fehlerfreie, sichere und zuverlässige Betrieb des Gerätes hängt von seinem korrekten Gebrauch ab, deshalb:
Lesen Sie diese Anleitung, bevor Sie das Produkt verwenden und bewahren Sie sie für späteren Gebrauch auf.
Der Lieferant haftet nicht für Schäden, die durch die Nichtbeachtung der Sicherheitsvorschriften und Empfehlungen dieser Bedienungsanleitung verursacht werden. Die Verwendung des Produkts für andere Zwecke als die, für die es bestimmt war, führt ebenfalls zum Erlöschen der Rechte des Benutzers an der Garantie und an der Gewährleistung.
PRODUKTAUSSTATTUNG
Das Gerät wird komplett geliefert, muss aber vor der Inbetriebnahme vorbereitet werden, wie unten beschrieben. Das Produkt wird mit Düsen verschiedener Formen und Bestimmung sowie einem Messbecher, einem Trichter und einem Stoffaufsatz für die Flachdüse geliefert.

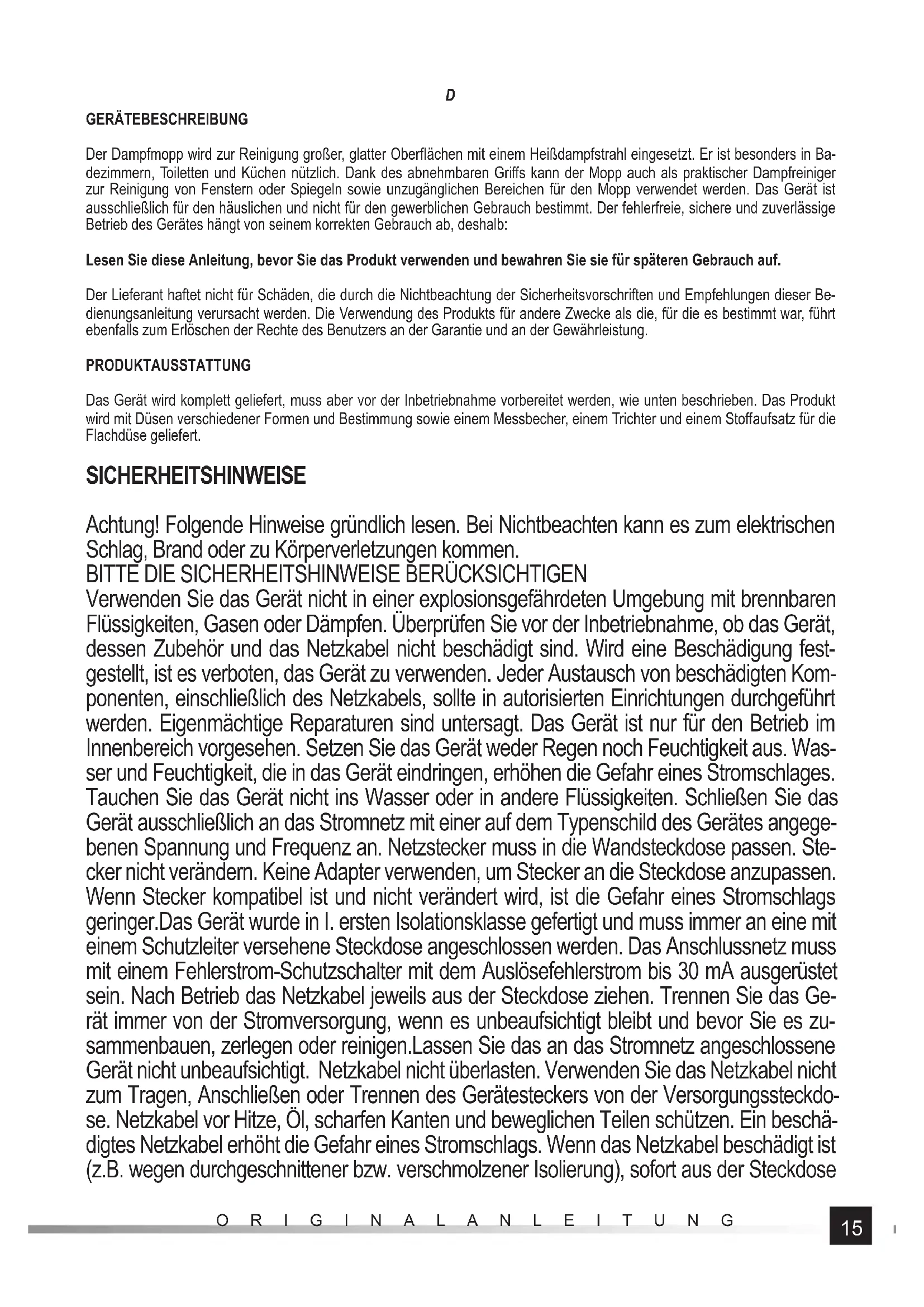

SICHERHEITSHINWEISE
Achtung! Folgende Hinweise gründlich lesen. Bei Nichtbeachten kann es zum elektrischen Schlag, Brand oder zu Körperverletzungen kommen.
BITTE DIE SICHERHEITSHINWEISE BERÜCKSICHTIGEN
Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung mit brennbaren Flüssigkeiten, Gasen oder Dämpfen. Überprüfen Sie vor der Inbetriebnahme, ob das Gerät, dessen Zubehör und das Netzkabel nicht beschädigt sind. Wird eine Beschädigung festgestellt, ist es verboten, das Gerät zu verwenden. Jeder Austausch von beschädigten Komponenten, einschließlich des Netzkabels, sollte in autorisierten Einrichtungen durchgeführt werden. Eigenmächtige Reparaturen sind untersagt. Das Gerät ist nur für den Betrieb im Innenbereich vorgesehen. Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Wasser und Feuchtigkeit, die in das Gerät eindringen, erhöhen die Gefahr eines Stromschlages. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten. Schließen Sie das Gerät ausschließlich an das Stromnetz mit einer auf dem Typenschild des Gerätes angegebenen Spannung und Frequenz an. Netzstecker muss in die Wandsteckdose passen. Stecker nicht verändern. Keine Adapter verwenden, um Stecker an die Steckdose anzupassen. Wenn Stecker kompatibel ist und nicht verändert wird, ist die Gefahr eines Stromschlags geringer. Das Gerät wurde in I. ersten Isolationsklasse gefertigt und muss immer an eine mit einem Schutzleiter versehene Steckdose angeschlossen werden. Das Anschlussnetz muss mit einem Fehlerstrom-Schutzschalter mit dem Auslösefehlerstrom bis 30 mA ausgerüstet sein. Nach Betrieb das Netzkabel jeweils aus der Steckdose ziehen. Trennen Sie das Gerät immer von der Stromversorgung, wenn es unbeaufsichtigt bleibt und bevor Sie es zusammenbauen, zerlegen oder reinigen. Lassen Sie das an das Stromnetz angeschlossene Gerät nicht unbeaufsichtigt. Netzkabel nicht überlasten. Verwenden Sie das Netzkabel nicht zum Tragen, Anschließen oder Trennen des Gerätesteckers von der Versorgungssteckdose. Netzkabel vor Hitze, Öl, scharfen Kanten und beweglichen Teilen schützen. Ein beschädigtes Netzkabel erhöht die Gefahr eines Stromschlags. Wenn das Netzkabel beschädigt ist (z.B. wegen durchgeschnittener bzw. verschmolzener Isolierung), sofort aus der Steckdose
D
ziehen und zu einer autorisierten Servicestelle abgeben. Die Verwendung des Gerätes mit einem beschädigten Netzkabel ist strengstens untersagt. Die Durchführung einer Reparatur am Netzkabel ist unzulässig. Das beschädigte Kabel über eine autorisierte Servicestelle erneuern. Ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie Zubehörteile zusammenbauen, zerlegen oder einstellen. Vergewissern Sie sich, dass das ausgewählte Zubehör korrekt montiert ist, bevor Sie das Gerät in Betrieb nehmen. Überlasten Sie das Gerät nicht. Die Temperatur des Gehäuses darf 60°C nicht überschreiten. Eine Überlastung des Gerätes führt zu schnellerem Verschleiß und kann außerdem Schäden verursachen und die Gefahr eines Stromschlages erhöhen. Das Produkt muss während des Betriebs stets unter Aufsicht bleiben. Dieses Gerät ist nicht für Kinder bestimmt. Bewahren Sie das Gerät und dessen Kabel außerhalb der Reichweite von Kindern auf. Es ist wichtig sicherzustellen, dass Kinder das Gerät nicht als Spielzeug behandeln. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf, wenn es unter Spannung steht oder zur Abkühlung abgestellt wurde. Dieses Gerät ist nicht für die Verwendung durch Personen mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit, sowie von Personen ohne Erfahrung und Kenntnisse bestimmt, es sei denn, sie werden beaufsichtigt oder in den sicheren Gebrauch des Gerätes unterwiesen, damit die daraus resultierenden Gefahren verstanden werden. Der Wassertank darf bei Verwendung des Gerätes nicht geöffnet bleiben. Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist, wenn sichtbare Anzeichen von Beschädigungen vorliegen oder wenn es undicht ist. Richten Sie den Dampfstrahl niemals auf sich selbst, andere Menschen oder Tiere. Der Kontakt mit heißem Dampf kann zu schweren Verbrennungen führen. Befüllen Sie das Produkt niemals mit einer anderen Substanz als sauberem, kaltem Wasser. Verwenden Sie insbesondere keine brennbaren Stoffe wie Alkohol, Lösungsmittel. Fügen Sie keine anderen Substanzen, z.B. Reinigungsmittel oder andere, dem Wasser hinzu.
GERÄTEBEDIENUNG
Gerät für den Betrieb vorbereiten
Achtung! Alle in diesem Punkt beschriebenen Wartungsarbeiten müssen bei ausgeschaltetem Gerät durchgeführt werden. Vergewissern Sie sich, dass der Netzstecker aus der Steckdose gezogen ist.
Das Gerät sollte ausgepackt und alle Teile der Verpackung sollten vollständig entfernt werden. Es wird empfohlen, die Verpackung aufzubewahren. Sie kann für den späteren Transport und die Lagerung des Gerätes hilfreich sein.
Überprüfen Sie das Gerät auf Beschädigungen. Wird ein Schaden festgestellt, verwenden Sie das Gerät erst dann, wenn der Schaden behoben oder die beschädigten Teile durch neue, unbeschädigte Teile ersetzt wurden.
Wenn das Gerät als Mopp verwendet werden soll, befestigen Sie den Griff, indem Sie den Griff in die Öffnung des Gehäuses (II) schieben, bis die Verriegelung einrastet. Überprüfen Sie die korrekte Montage, der korrekt montierte Griff kann nicht aus dem Gehäuse gezogen werden.
Nach der Montage des Griffs können die Haken am Griff und am Gehäuse verwendet werden, um das Netzkabel während der Aufbewahrung des Gerätes (XI) aufzuwickeln.
Ziehen Sie den Stoffaufsatz auf den Reinigungsaufsatz für große Flächen auf, so dass er die Unterseite des Aufsatzes (III) vollständig abdeckt. Ziehen Sie die Schnur in den Rand des Stoffaufsatzes, sichern Sie sie mit dem Stopper (IV) und schieben Sie das lose Ende der Schnur unter den Stoff aufsatz.
Auf den Rand des Aufsatzes mit dem Stoffaufsatz setzten Sie den Schutz (V) auf.
Befestigen Sie den Aufsatz auf dem Sitz um den Dampfaustritt. Schieben Sie den Schaft des Aufsatzes in den Sitz, bis der Verriegelungsknopf in die Stitzöffnung (VI) einrastet. Um den Aufsatz zu demontieren, drücken Sie die Taste und schieben Sie den
D
Aufsatz aus dem Sitz an der Dampfauslassöff nung.
Der Reinigungsaufsatz für große Flächen des Modells 67221 verfügt über eine UV-Lampe. Die Lampe wird von Batterien oder Akkus der Größe AA betrieben, die in das Batteriefach im oberen Teil des Befestigungsgehäuses eingesetzt werden sollten. Achten Sie auf die richtige Polarität der Batterien (XII). Schalten Sie die Lampe ein, indem Sie den Schalter im oberen Teil des Aufsatzgehäuses drücken. Die Lampe beginnt ihre Funktion, wenn Sie den Näherungsschalter an der Aufsatzunterseite, nach dem Aufbringen des Aufsatzes, auf die zu reinigende Fläche drücken. Wird die Lampe über den Schalter im oberen Teil des Aufsatzgehäuses ausgeschaltet, spielt die Stellung des unteren Schalters keine Rolle. Der Betrieb der UV-Lampe wird durch das Leuchten der im Aufsatz platzierten Kontrollleuchte signalisiert.
Warnung! Richten Sie die UV-Lampen nicht auf die Augen und die Haut.
Wenn das Gerät als Reiniger verwendet werden soll, muss der Griff entfernt werden. Halten Sie die Taste (VII) in der Nähe der Gehäuseöffnung gedrückt und schieben Sie den Griff heraus.
Installieren Sie eine für die jeweilige Arbeitsart bestimmte Düse auf dem Dampfauslass. Montieren Sie die Düse mit einer starren oder flexiblen Verlängerung. Die Montage und Demontage der Verlängerung muss entsprechend der oben beschriebenen Vorgehensweise für den Aufsatz erfolgen.
Die Düse wird am Bajonettanschluss der Verlängerung befestigt. Setzen Sie die Düse so auf der Verlängerung auf, dass die Bolzen der Verlängerung auf die Kerben in der Düsenhalterung (VIII) treffen. Drehen Sie dann die Düse, um sie zu verriegeln (IX). Überprüfen Sie, ob die Düse richtig montiert ist und nicht abgenommen werden kann, indem Sie sie in Dampfauslassrichtung ziehen.
Sie können die den Stoffaufsatz auf die Flachdüse anbringen, indem Sie ihn so anbringen, dass er den Boden der Düse (X) vollständig bedeckt.
Ohne Stoffaufsatz kann die Flachdüse als Gummiabzieher verwendet werden.
Befüllen und Entleeren von Wasser
Achtung! Stellen Sie sicher, dass das Produkt vom Stromnetz getrennt ist, bevor Sie Wasser füllen oder entleeren. Der Stecker des Netzkabels ist aus der Steckdose gezogen. Das Gerät und das darin gespeicherte Wasser müssen dann abgekühlt werden. Entfernen Sie die Wassertankabdeckung, indem Sie sie gegen den Uhrzeigersinn drehen. Füllen Sie den Tank mit Wasser bis zu dem in der Tabelle der technischen Daten angegebenen Nenninhalt.
Dem Produkt liegt ein Messbecher bei, der zur Verwendung empfohlen wird, um das Risiko von Verschüttungen beim Befüllen des Behälters zu minimieren. Spritzwasser sollte vor dem Anschluss des Gerätes an das Stromnetz gründlich abgewischt werden. Nach dem Befüllen des Behälters montieren Sie den Behälterdeckel in umgekehrter Reihenfolge der Montage. Es ist verboten, das Gerät mit einem offenen Behälter zu betreiben.
Trennen Sie das Produkt nach Gebrauch vom Stromnetz, indem Sie das Netzkabel aus der Steckdose ziehen.
Warten Sie, bis das Gerät und das im Behälter verbliebene Wasser vollständig abgekühlt sind. Entfernen Sie den Behälterdeckel, drehen Sie das Gerät so um, dass die Einfüllöffnung nach unten zeigt und entleeren Sie es vollständig. Deckel des Behälters aufsetzen.
Gerät einschalten und ausschalten
Nach der Montage des Gerätes und dem Befüllen des Behälters mit Wasser stellen Sie das Gerät auf eine ebene, harte und stabile Unterlage, stellen Sie sicher, dass sich der Schalter in der Aus-Stellung - O befindet, und stecken Sie dann den Gerätestecker in die Steckdose. Stellen Sie den Schalter auf die Ein-Position - I, warten Sie, bis Dampf aus der Düse austritt und beginnen Sie mit der Arbeit.
Warnung! Achten Sie darauf, dass Sie Körperteile nicht in der Nähe des Dampfauslasses bringen. Heißer Dampf kann zu schweren Verbrennungen führen.
Das Gerät verfügt über einen Drehknopf zum Einstellen der Dampfmenge, die aus der Düse austritt. Durch Drehen des Reglers im Uhrzeigersinn wird die Intensität des Dampfstrahls erhöht und durch Drehen gegen den Uhrzeigersinn - verringert.
Nach Abschluss der Arbeiten schalten Sie den Schalter in die Position - O, warten Sie, bis kein Dampf mehr aus der Düse austritt.
Stellen Sie das Gerät auf eine ebene, feste und stabile Unterlage, ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät vollständig abkühlen.
WARTUNG UND AUFBEWAHRUNG
Trennen Sie nach Gebrauch das Gerät vom Stromnetz, indem Sie den Netzstecker ziehen und warten Sie, bis das Wasser im Tank vollständig abgekühlt ist. Schrauben Sie dann den Deckel des Wassertanks ab und entleeren Sie den Tank vollständig vom Wasser, indem Sie das Gerät auf den Kopf stellen. Lassen Sie das Gerät dann bei geöffnetem Tank stehen, bis das restliche Wasser aus dem Tank vollständig ausgetrocknet ist. Nach dem Austrocknen des Tanks schließen Sie den Deckel.
Die Zubehöraufsätze werden nach Gebrauch feucht, sie sollen entfernt und getrocknet werden. Die Bezüge können in mechanischen Waschmaschinen bei Temperaturen bis zu 60 Grad Celsius gewaschen werden, sie sollen nicht mechanisch getrocknet und nicht gebügelt werden.
D
Reinigen Sie das Gehäuse des Gerätes mit einem leicht feuchten Tuch, dann trocknen oder lassen zum trocknen stehen. Tauchen Sie das Antriebsgehäuse niemals im Wasser oder anderen Flüssigkeiten. Zur Reinigung kein Alkohol, Lösungsmittel, korrosive oder scheuernde Mittel verwenden.
Verwenden Sie keine scharfen Gegenstände, um die Düsen zu reinigen. Verstopfte Düsen müssen vor der weiteren Verwendung durch neue ersetzt werden.
Lagern Sie das Produkt in trockenen, schattigen und gut belüfteten Räumen. Der Aufbewahrungsort sollte das Gerät vor unbefugtem Zugriff, insbesondere von Kindern, schützen. Es wird empfohlen, das Produkt in der mit dem Produkt gelieferten Verpackung zu lagern.
TECHNISCHE DATEN
| Parameter Maßeinheit ME Wert | ||
| Katalog-Nr. 67220, 67221 | ||
| Nennspannung [V~] 220 - 240 | ||
| Nennfrequenz [Hz] 50/60 | ||
| Nennleistung [W] 1500 | ||
| Volumen des Wasserbehälters [I] 0,55 | ||
| Maximale Betriebstemperatur [ | °C] 110 | |
| Leistung [g/ min] | 10 - 26 | |
| Schutzgrad | IPX4 | |
| Isolationsklasse | I | |
| Gewicht | [kg] | 1,4 |
| Nennspannung der UV-Lampe [V d.c.] | 4,5 | |
| Versorgungsbatterie der UV-Lampe | 3 x AA |
