NAUDOJIMO INSTRUKCIJA 67220 Lund

5. Efektyvumo reguliavimas

7. garų išleidimo anga

11. purkštuvas su šepečiu

12. kampinis purkštuvas

11. plokščias purkštuvas

12. apdangalas iš audinio

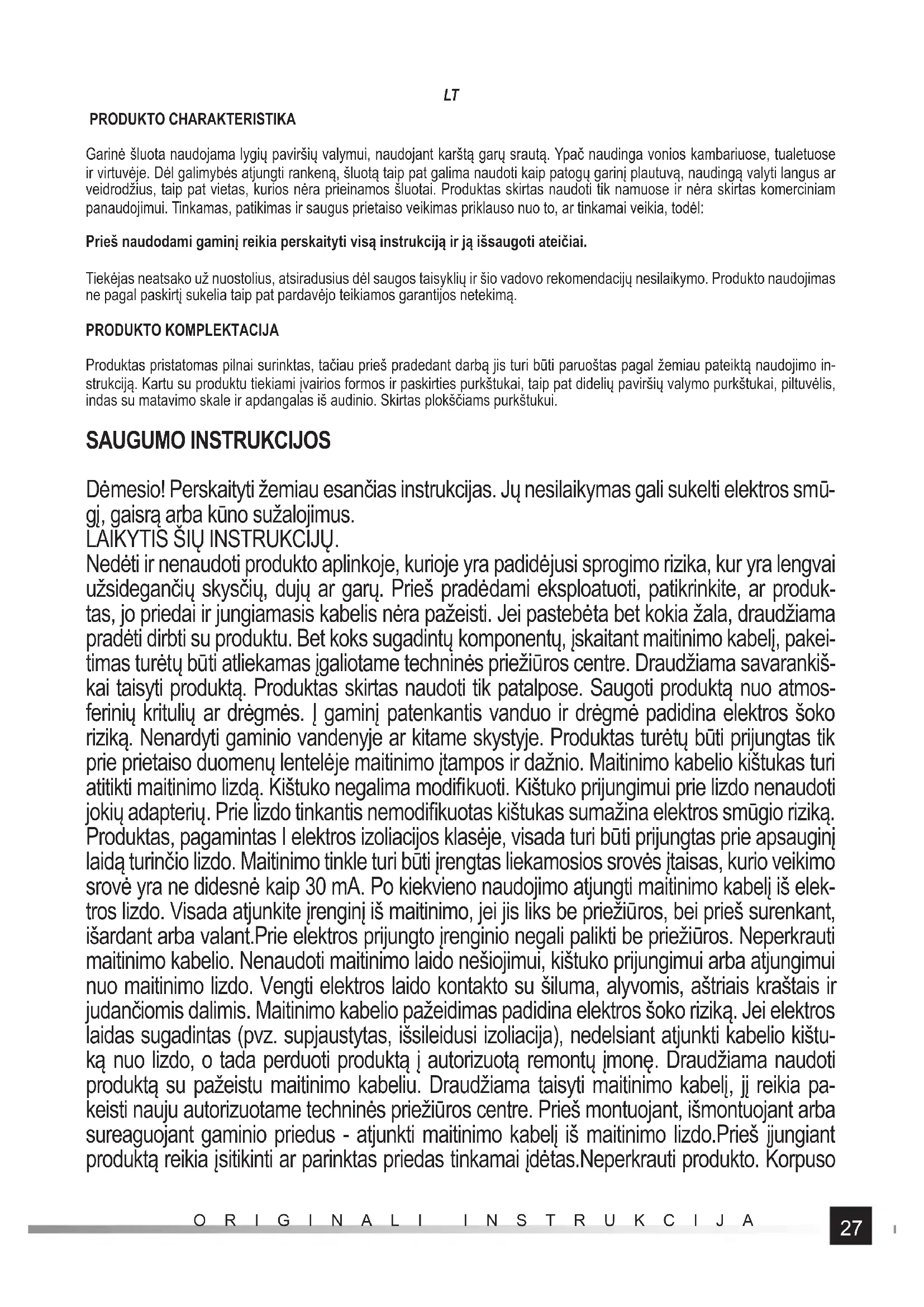

PRODUKTO CHARAKTERISTIKA Garinė šluota naudojama lygių paviršių valymui, naudojant karštą garų srautą. Ypač naudinga vonios kambariuose, tualetuose ir virtuvėje. Dėl galimybės atjungti rankeną, šluotą taip pat galima naudoti kaip patogų garinį plautuvą, naudingą valyti langus ar veidrodžius, taip pat vietas, kurios nėra prieinamos šluotai. Produktas skirtas naudoti tik namuose ir nėra skirtas komerciniam panaudojimui. Tinkamas, patikimas ir saugus prietaiso veikimas priklauso nuo to, ar tinkamai veikia, todėl: Prieš naudodami gaminį reikia perskaityti visą instrukciją ir ją išsaugoti ateičiai. Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šio vadovo rekomendacijų nesilaikymo. Produkto naudojimas ne pagal paskirtį sukelia taip pat pardavėjo teikiamos garantijos netekimą. PRODUKTO KOMPLEKTACIJA Produktas pristatomas pilnai surinktas, tačiau prieš pradedant darbą jis turi būti paruoštas pagal žemiau pateiktą naudojimo in- strukciją. Kartu su produktu tiekiami įvairios formos ir paskirties purkštukai, taip pat didelių paviršių valymo purkštukai, piltuvėlis, indas su matavimo skale ir apdangalas iš audinio. Skirtas plokščiams purkštukui. SAUGUMO INSTRUKCIJOS Dėmesio! Perskaityti žemiau esančias instrukcijas. Jų nesilaikymas gali sukelti elektros smū- gį, gaisrą arba kūno sužalojimus. LAIKYTIS ŠIŲ INSTRUKCIJŲ. Nedėti ir nenaudoti produkto aplinkoje, kurioje yra padidėjusi sprogimo rizika, kur yra lengvai užsidegančių skysčių, dujų ar garų. Prieš pradėdami eksploatuoti, patikrinkite, ar produk- tas, jo priedai ir jungiamasis kabelis nėra pažeisti. Jei pastebėta bet kokia žala, draudžiama pradėti dirbti su produktu. Bet koks sugadintų komponentų, įskaitant maitinimo kabelį, pakei- timas turėtų būti atliekamas įgaliotame techninės priežiūros centre. Draudžiama savarankiš- kai taisyti produktą. Produktas skirtas naudoti tik patalpose. Saugoti produktą nuo atmos- ferinių kritulių ar drėgmės. Į gaminį patenkantis vanduo ir drėgmė padidina elektros šoko riziką. Nenardyti gaminio vandenyje ar kitame skystyje. Produktas turėtų būti prijungtas tik prie prietaiso duomenų lentelėje maitinimo įtampos ir dažnio. Maitinimo kabelio kištukas turi atitikti maitinimo lizdą. Kištuko negalima modifi kuoti. Kištuko prijungimui prie lizdo nenaudoti jokių adapterių. Prie lizdo tinkantis nemodifi kuotas kištukas sumažina elektros smūgio riziką. Produktas, pagamintas I elektros izoliacijos klasėje, visada turi būti prijungtas prie apsauginį laidą turinčio lizdo. Maitinimo tinkle turi būti įrengtas liekamosios srovės įtaisas, kurio veikimo srovė yra ne didesnė kaip 30 mA. Po kiekvieno naudojimo atjungti maitinimo kabelį iš elek- tros lizdo. Visada atjunkite įrenginį iš maitinimo, jei jis liks be priežiūros, bei prieš surenkant, išardant arba valant.Prie elektros prijungto įrenginio negali palikti be priežiūros. Neperkrauti maitinimo kabelio. Nenaudoti maitinimo laido nešiojimui, kištuko prijungimui arba atjungimui nuo maitinimo lizdo. Vengti elektros laido kontakto su šiluma, alyvomis, aštriais kraštais ir judančiomis dalimis. Maitinimo kabelio pažeidimas padidina elektros šoko riziką. Jei elektros laidas sugadintas (pvz. supjaustytas, išsileidusi izoliacija), nedelsiant atjunkti kabelio kištu- ką nuo lizdo, o tada perduoti produktą į autorizuotą remontų įmonę. Draudžiama naudoti produktą su pažeistu maitinimo kabeliu. Draudžiama taisyti maitinimo kabelį, jį reikia pa- keisti nauju autorizuotame techninės priežiūros centre. Prieš montuojant, išmontuojant arba sureaguojant gaminio priedus - atjunkti maitinimo kabelį iš maitinimo lizdo.Prieš įjungiant produktą reikia įsitikinti ar parinktas priedas tinkamai įdėtas.Neperkrauti produkto. Korpuso28 ORIGINALI INSTRUKCIJA

temperatūrą negali viršyti 60

C. Produkto perkrovimas sutrumpins jo veiksmingumo laiką , taip pat gali sukelti sugedimus ir padidinti elektros smūgio pavojų. Darbo metu produktas turi būti nuolat prižiūrimas. Šis produktas nėra skirtas naudoti vaikams. Laikyti produktą ir jo kabelį vaikams nepasiekiamoje vietoje. Svarbu atkreipti dėmesį, kad vaikai nenaudotų šio gaminio kaip žaislo. Vaikams be priežiūros negalima leisti atlikti produkto valymo ir priežiū- ros. Laikyti prietaisą vaikams nepasiekiamoje vietoje, kai jis įjungtas arba aušinamas. Pro- duktas nėra skirtas naudoti asmenims su sumažėjusiais fi ziniais ar psichiniais gebėjimais ir asmenims, neturintiems patirties ir žinių apie prietaisą, išskyrus atvejus, kai yra priežiūra ar nurodymai dėl produkto naudojimo saugumo, taip, kad būtų suprasta susijusi su tuo rizika. Naudojant prietaisą vandens bakas negali būti atidarytas. Nenaudoti prietaiso, jei jis nukrito, jei yra pastebimų pažeidimų arba nutekėjimo požymių. Niekada nenukreipti garų srauto link savęs, kitų asmenų ar gyvūnų. Kontaktas su karštais garais gali sukelti rimtus nudegimus. Prietaisą galima užpildyti tik švariu, šaltu vandeniu. Draudžiama naudoti degių medžiagų, tokių kaip alkoholiai ir tirpikliai. Į vandenį draudžiama pilti kitų medžiagų, tokių kaip plovikliai. PRODUKTO VALDYMAS Paruošimas darbui Dėmesio! Visos šiame skyriuje aprašyti veiksmai turi būti atliekami kai produktas yra atjungtas nuo elektros tinklo. Reikia įsitikinti ar maitinimo laido kištukas buvo pašalintas iš elektros tinklo lizdo. Produktas turi būti išpakuotas, visiškai pašalinus visus pakavimo elementus. Rekomenduojama laikyti pakuotę, ji gali būti naudin- ga tolesniam gaminio transportavimui ir saugojimui. Patikrinkite, ar produktas nepažeistas. Jei pastebite kokią nors pažeidimą, nenaudokite produkto kol pažeidimai nepašalinti ar kol sugadinti elementai nepakeisti naujais, be pažeidimų. Jei prietaisas naudojamas kaip šluota: pritvirtinti rankeną, įstumiant rankeną į korpuso angą (II), kol užsifi ksuos skląstis. Patikrinti teisingą montavimą, teisingai pritvirtintos rankenos negalima ištraukti iš korpuso. Sumontavus rankeną, rankenos ir korpuso kabliai gali būti naudojami elektros laidui sukti, kai prietaisas (XI) nenaudojamas. Norint pritvirtinti didelių paviršių valymui skirtą antgalį audinio apvalkalas turi būti pritvirtintas taip, kad jis visiškai apimtų įtaisą priedo apačią (III). Užtraukti apdangalo krašte esančią virvutę, pritvirtinti fi ksatoriu (IV), o laisvą virvutės galą įstumti po apdangalu. Ant priedo su apdangalu krašto uždėti gaubtą (V). Priedas turi būti pritvirtintas prie lizdo esančio aplink garo išleidimo angą. Įstumti priedo kaištį į lizdą kol skląstis užsifi ksuos lizdo angoje (VI). Norint išmontuoto priedą, paspausti mygtuką ir ištraukti kaištį iš lizdo esančio aplink garo išleidimo angą. 67221 modelio didelių paviršių valymo priedas turi UV spindulių lempą. Lempą maitina AA baterijos arba akumuliatoriai, kurie turi būti patalpinti viršutinėje priedo korpuso dalyje esančiame baterijų skyriuje. Atkreipti dėmesį į tinkamą baterijos poliškumą (XII). Įjungti lempą paspaudžiant viršutinėje adapterio korpuso dalyje esantį jungiklį. Lempa pradės veikti paspaudus priedo korpuso apatinėje dalyje esantį artumo mygtuką. Priartinus priedą prie valomo paviršiaus. Jei lempa bus išjungta su viršutinėje korpuso dalyje esančiu jungikliu, tai apatinio jungiklio nustatymas neturi reikšmės. UV lempos veikimą signalizuoja priede esantis indikatorius. Įspėjimas! UV lempos šviesos negalima nukreipti į akis ir į odą. Jei prietaisas naudojamas kaip plautuvas - nuimti rankeną. Paspausti ir laikyti prie korpuso angos esantį mygtuką (VII) ir ištraukti rankeną. Aplink garo išleidimo angą esančiame lizde reikia primontuoti duotam darbui skirtą purkštuką. Purkštukas turi būti sumontu- otas per prailgintuvą, standų arba lankstų. Prailgintuvo montavimas ir išmontavimas turi būti atliekamas taip pat, kaip ir pirmiau minėtame priede. Purkštukas montuojamas ant prailgintuvo jungties. Uždėti purkštuką ant prailgintuvo jungties taip, kad prailgintuvo kaiščiai pa- siektų įpjovas purkštuko tvirtinimo lizde (VIII). Tada antgalis turi būti pasukamas, kad jis užsiblokuotų (IX). Patikrinti surinkimo teisingumą, teisingai sumontuoto antgalio negalima nuimti, traukiant jį link garų išleidimo angos. Ant plokščio purkštuvo galima privirtinti apdangalą iš audinio, uždedant jį taip, kad visiškai padengtų purkštuvo apačią (X). Be dangčio, plokščias purkštukas gali būti naudojamas kaip guminis traukiklis. Vandens įpylimas ir išpylimas Dėmesio! Prieš pradėdami pilti arba išpilti vandenį, įsitikinkite, kad produktas yra atjungtas nuo maitinimo šaltinio. Maitinimo laidas29 ORIGINALI INSTRUKCIJA

ištrauktas iš lizdo. Produktas ir jame esantis vanduo taip pat turi būti atvėsę. Nuimti vandens bako dangtį, pasukant jį prieš laikrodžio rodyklę. Užpildyti baką vandeniu, kurio tūris neviršija lentelėje su techni- niais duomenimis nurodytos nominalaus bako talpos. Prie gaminio prijungtas indas su matavimo skale rekomenduojama naudoti šią priemonę, nes ji sumažins vandens purškimo riziką užpildant baką. Prieš prijungdami prietaisą prie maitinimo tinklo geria išvalyti išsipylusį vandenį. Pripildžius baką, sumontuoti bako dangtį atvirkštine surinkimo tvarka. Draudžiama naudoti prietaisą kai bakas atidarytas. Po naudojimo gaminį atjungti ištraukiant maitinimo laidą iš lizdo. Palaukti, kol produktas ir vandens likučiai bake visiškai atvės. Nuimti bako dangtį, apsukti prietaisą taip, kad užpildas būtų nu- kreiptas žemyn, ir visiškai ištuštinti baką. Uždėti bako dangtį. Įrenginio įjungimas ir išjungimas Sumontavus įrenginį ir užpildžius baką vandeniu, įrenginį pastatyti lygiame, kietame ir stabiliame paviršiuje, įsitikinti, kad jungiklis yra išjungtoje pozicijoje - O, tada prijungti gaminio kištuką prie maitinimo tinklo lizdo. Perstatyti jungiklį į įjungimo padėtį - I, pa- laukti, kol garai pradė s skleistis iš purkštuko ir pradėti dirbą. Įspėjimas! Įsitikinkite, kad kūno dalys nebūtų šalia garo išleidimo angos. Karšti garai gali sukelti rimtus nudegimus. Prietaisas turi rankenėlę, skirtą reguliuoti iš purkštuko išleidžiamo garo kiekį. Pasukamos rankenėlės pasukimas pagal laikrodžio rodyklių kryptį padidina garų srauto intensyvumą, pasukimas priešinga laikrodžio rodyklių kryptimi - sumažina. Baigus darbą, nustatyti jungiklį į išjungtą padėtį - O, palaukti, kol garai neis iš purkštuko. Pastatyti prietaisą ant lygaus, kieto ir stabilaus paviršiaus, atjungti maitinimo kištuką iš lizdo ir leisti gaminiui visiškai atvėsti.

PRIEŽIŪRA IR LAIKYMAS

Po naudojimo gaminys turi būti atjungtas nuo maitinimo šaltinio, ištraukti maitinimo laido kištuką ir palaukti, kol vanduo bake visiškai atvės. Tada nusukti vandens bako dangtį ir apversti prietaisą aukštyn kojom, iš bako reikia išpilti visą vandenį. Tada palikti prietaisą su atidarytu baku, kad visiškai bake išdžius visas vanduo. Po džiovinimo užsukti dangtį. Ant priedų tvirtinami medžiagos apdangalai po naudojimo bus drėgni, juos reikia nuimti ir leisti išdžiūti. Apdangalai gali būti skal- biami ne aukštesnėje kaip 60°C temperatūroje, nedžiovinti mechaniniu būdu ir nelyginti. Prietaiso korpusą valyti šiek tiek drėgnu skudurėliu ir išdžiovinti arba palikti, kad išdžiūtų. Niekada nemerkti įrenginio korpuso vandenyje ar kitame skystyje. Valymui nenaudoti alkoholio, tirpiklių, ėsdinančių ar abrazyvinių priemonių. Purkštukų atkimšimui nenaudoti aštrių daiktų. Prieš tolesnį naudojimą užsikimšusius purkštukus reikia pakeisti. Laikyti produktą sausose, tamsiose ir gerai vėdinamose vietose. Saugojimo vieta turėtų apsaugoti nuo neįgaliotų asmenų, ypač vaikų, prieigos prie prietaiso. Rekomenduojama laikyti produktą kartu su produktu pateiktoje pakuotėje. TECHNINIAI DUOMENYS Parametras Matavimo vienetas Vertė Kat. Nr. 67220, 67221 Nominali įtampa [V~] 220 - 240 Nominalus dažnis [Hz] 50/60 Nominali galia [W] 1500 Vandens bako talpa [l] 0,55 Maksimali garų temperatūra [

C] 110 Efektyvumas [g/min] 10 - 26 Apsaugos laipsnis IPX4 Izoliacijos klasė I Masė [kg] 1,4 Nominali UV lempos įtampa [V d.c.] 4,5 UV lempa maitinančios baterijos 3 x AA30
