BEDIENUNGSANLEITUNG P5623 Emos

Der drahtlose Thermostat P5623 ist zur Steuerung von Heizanlagen bestimmt.

Wichtige Hinweise

• Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung für den Thermostat, aber auch für den Kessel oder die Klimaanlage aufmerksam durch.
• Schalten Sie vor der Installation die elektrische Stromzufuhr ab!
• Es wird empfohlen, die Installation von einem qualifizierten Mitarbeiter vornehmen zu lassen!
• Halten Sie bei der Installation die vorgeschriebenen Normen ein.

Technische Spezifikation:

Schaltlast: max. 230 V AC; 16 A für Widerstandsbelastung; 4 A für Induktionsbelastung

Stundengenauigkeit: ±60 Sekunden/Monat

Temperaturmessung: 0 °C bis 40 °C, Abweichung 0,1 °C Genauigkeit ±1 °C bei 20 °C

Temperatureinstellung: 5 °C bis 35 °C in Schritten zu 0,5 °C

Diffusion der eingestellten Temperatur: 0,3 °C

Betriebstemperatur: 0 °C bis 40 °C

Lagerungstemperatur: -20 °C bis 60 °C

Anschluss der Einheiten: mit Funksignal 868 MHz, 25 mW effektive Sendeleistung max.

Reichweite der Sendeeinheit: bis zu 100 m im freien Raum

Wi-Fi-Frequenz: 2,4 GHz, 25 mW e.i.r.p. max.

Stromversorgung:

Steuerungseinheit (Sender): 5 V/1,5 A

Schalteinheit (Empfänger): 230 V AC/50 Hz

im Lieferumfang enthalten: USB-Adapter 5 V/1,5 A, Micro-USB-Kabel 1,5 m

Größe und Gewicht:

Steuerungseinheit: 15 × 96 × 96 mm; 124 g

Schalteinheit: 26 × 86 × 86 mm; 146 g

Beschreibung des Thermostatdisplays (der Sendeeinheit) – Symbole

(siehe Abb. 1)

1 - Wi-Fi-Signalempfang

2 – Manuelle Bedienung

3 – Automatische Bedienung

4 – Einstellungen

5 – Uhrzeit

6 - Datum

7 – Eingestellte Temperatur

8 – Nummer des Temperaturprogramms

9 – Aktuelle Raumtemperatur

10 - Funktion HOLD

11 - ≡ Zugang zu den Einstellungen

Funktionsauswahl

Tasten + -

12 - Urlaubsmodus

13 - Frostschutzmodus

14 - Heizmodus

15 – Drahtlose Kommunikation mit der Empfängereinheit

Beschreibung des unteren Thermostatteils

(siehe Abb. 2)

1 - Micro-USB-Eingang zum Anschluss des Stromversorgungskabels

2 - RESET-Taste

Thermostatständer

(siehe Abb. 3)

1 – Micro-USB-Eingang zum Anschluss des Stromversorgungskabels

Beschreibung des Empfängers (der Schalteinheit)

(siehe Abb. 4)

1 - Hauptschalter

2 - M/A-Taste (rote LED)

Position ○- AUS

3 - MANUAL-Taste (grüne LED)

Position |− EIN

Vorgehensweise bei der Abnahme des Vorderteils von der Schalteinheit

(siehe Abb. 5)

2, 3 – drücken Sie mit dem Schraubendreher auf das Innenschloss und entfernen Sie die Vorder-abdeckung

Mobile App

Der Thermostat kann über die mobile App für iOS oder Android bedient werden.

Laden Sie sich die App „SmartTherm“ für Ihr Gerät herunter.

QR-Code zum Herunterladen der Android-App QR-Code zum Herunterladen der iOS-App

Beschreibung der Registrierung und Anmeldung in der App

(siehe Abb. 6)

Zur Verwendung der mobilen App müssen Sie sich zuerst registrieren. Hierfür klicken Sie auf das Befehlsfeld Register.

Tragen Sie den Benutzernamen, die E-Mail-Adresse sowie das Passwort ein und bestätigen Sie über das Befehlsfeld Register.

Nach der erfolgreichen Registrierung melden Sie sich in der App an. Hierfür geben Sie Ihre E-Mail-Adresse und das Passwort ein und klicken auf Login.

Wenn Sie den Haken im Feld Remember Password lassen, merkt sich die App Ihre Anmeldedaten. Wenn Sie das Passwort für die App vergessen haben sollten, klicken Sie bitte auf Forgot Password. Geben Sie Ihre E-Mail-Adresse ein und klicken Sie auf Get.

Sie erhalten per E-Mail einen Überprüfungscode, welchen Sie in das Feld Verification code einfügen. Danach geben Sie ein neues Passwort ein (New password, Confirm password) und bestätigen dieses mit OK.

Hinweis: Über die App kann der Thermostat von max. 1 Benutzer bedient werden. Sofern ein weiterer Benutzer den Thermostat bedienen möchte, muss sich der vorhergehende Benutzer in der App ab,abmelden.

Verbindung des Thermostats mit dem Wi-Fi-Netz zur Bedienung über die mobile App (siehe Abb. 7)

Registrieren Sie sich zunächst in der App und melden Sie sich danach in dieser an – klicken Sie hierfür auf Login.

Danach klicken Sie auf Heating controls, + Add new devices.

Wählen Sie Ihren Thermostattyp aus und fügen (scannen) Sie den ID-Code des Thermostats ein. Das Etikett mit der ID befindet sich auf der Rückseite des Thermostatständers. (Notieren Sie sich den ID-Code für den Fall, dass dieser auf dem ID-Etikett nicht mehr lesbar ist!)

Wählen Sie das Wi-Fi-Netz, geben Sie das Passwort ein und klicken Sie auf Next (wenn Sie das Feld Remember Password mit einem Haken versehen, werden die Anmeldedaten gespeichert).

Die App beginnt, das Wi-Fi-Netz mit dem Thermostat zu verbinden.

Betätigen Sie am Thermostat die Taste ≡, danach die Taste -, der Pfeil kennzeichnet → TECH SET bestätigen Sie mit der Taste >.

Es wird COFI angezeigt, bestätigen Sie, indem Sie die Taste > lange gedrückt halten, das Symbol ((m)) beginnt zu blinken.

Der Thermostat beginnt mit der Suche des Wi-Fi-Netzes.

Die Verbindung wird innerhalb von 2 Minuten hergestellt, auf dem Thermostatdisplay wird das

Symbol (((w-r)) angezeigt.

Kann keine Verbindung hergestellt werden (das Symbol (blinkt kontinuierlich), wiederholen Sie den Vorgang.

Detailanzeige/Löschen des verbundenen Thermostats

(siehe Abb. 8)

Klicken Sie auf die 3 orangefarbenen Punkte, es wird Settings angezeigt, wo Sie Details des verbundenen Thermostats sehen (IP-Adresse, MAC, etc.).

Klicken Sie auf Delete – der verbundene Thermostat wird aus dem App-Menü gelöscht.

Menübeschreibung der mobilen App

(siehe Abb. 9)

1 - ID-Nummer des Thermostats
2 – Einstellung des Temperaturprogramms
3 – Aktuelle Raumtemperatur
4 – Menü-Sperrfunktion – Aktivierung/Deaktivierung
5 – Eingestellte Temperatur
6 - Urlaubsfunktion
7 – Temperaturreduzierung/-erhöhung

8 - Status des Heizmodus
orangefarbenes Symbol – aktiver Heizmodus
graues Symbol – nicht aktiver Heizmodus
9 – Folgende Temperaturänderung im AUTO-Modus
10 – Aktivierung der Frostschutztemperatur von 5 °C
11 - Manueller Temperatureinstellungsmodus
12 - AUTO-Modus

Benutzerübersicht/Passwortänderung/App-Update

(siehe Abb. 10)

Klicken Sie auf ≡es werden die Benutzerdetails angezeigt.

Zur Änderung des Benutzernamens klicken Sie auf Nickname und geben den neuen Namen ein.

Zur Änderung des Passworts klicken Sie auf Change password und geben die neuen Daten ein.

Zum Update der App klicken Sie auf About und danach auf Check for updates.

Um sich von der App abzumelden, klicken Sie auf Logout.

Einstellungsmenü für das Temperaturprogramm

(siehe Abb. 11)

1 – Auswahl des Temperaturprogrammodus
2 – Einstellung des Temperaturprogramms für jeden Tag separat
3 – Einstellung des Temperaturprogramms für Montag bis Freitag + Samstag bis Sonntag
4 – Einstellung des Temperaturprogramms für 24 Stunden

5 – Übersicht über die programmierten Temperaturänderungen

6 – Samstag bis Sonntag

7 – Montag bis Freitag

Indem Sie auf die Zeile klicken, können Sie die Temperatur und die Zeitspanne ändern.

Über -/+ oder durch Anklicken des Temperatursymbols kann die Uhrzeit im 10-Minuten-Intervall eingestellt werden.

Einstellungsmenü für das Temperaturprogramm

(siehe Abb. 12)

A – Übersicht über die Zeitspanne
B – Einstellung des Beginns der Temperaturänderung
C – Einstellung des Endes der Temperaturänderung
D – Einstellung der Zeitänderung
E – Speicherung der Einstellungen
F – Änderungen verwerfen

MONTAGE

Hinweis:

Trennen Sie die Heizanlage vorm Auswechseln des Thermostats von der elektrischen Hauptspannungsquelle in Ihrer Wohnung. Somit verhindern Sie einen möglichen Stromunfall.

Befestigen Sie den Thermostat am Ständer, welcher im Lieferumfang enthalten ist.

Schließen Sie die USB-Quelle (ist im Lieferumfang enthalten) mit dem angeschlossenen Micro-USB-Kabel an ein 230-V-Netz an.

Schließen Sie das Micro-USB-Kabel am unteren Ständerteil an.

Thermostat-Standort

Der Standort des Thermostats (der Sendeeinheit) ist von großer Bedeutung für die Funktion des Thermostats.

Wählen Sie eine Ort, wo sich die Familienmitglieder am häufigsten aufhalten – am besten an der Innenwand, wo die Luft frei zirkuliert und wo keine direkte Sonneneinstrahlung vorhanden ist.

Positionieren Sie den Thermostat nicht in der Nähe von Wärmequellen (von Fernsehgeräten, Radiatoren, Kühlschränken) oder in der Nähe von Türen. Wenn Sie diese Empfehlungen nicht beachten, ist eine korrekte Aufrechterhaltung der Raumtemperatur nicht möglich.

Schaltschema für die Schalteinheit

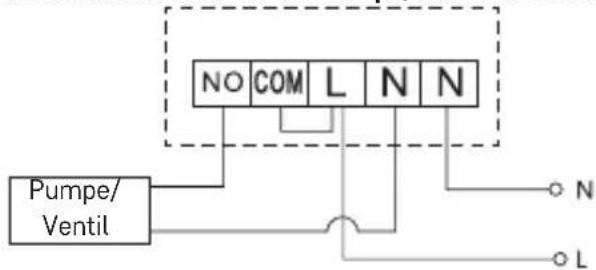

Anschlussschema für die Pumpe/das motorisierte Ventil

Anschlussschema für die Fußbodenheizung

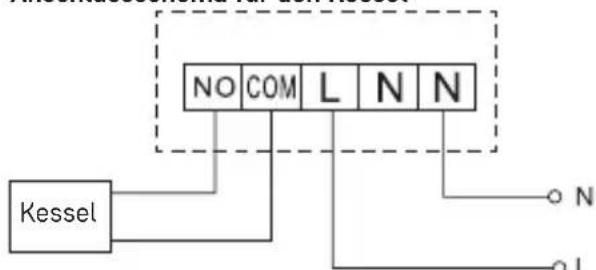

Anschlussschema für den Kessel

Das vorinstallierte Draht-Verbindungsteil wird nicht angeschlossen.

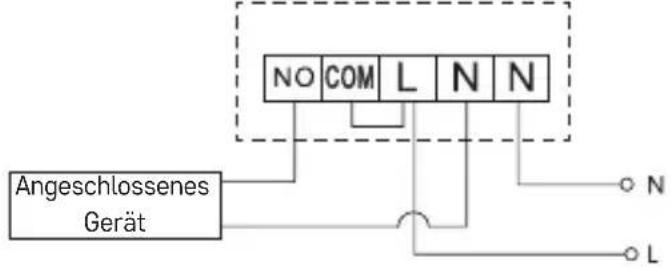

Anschlussschema für das Expansionsventil/den elektrischen Antrieb

INBETRIEBNAHME

Verbinden der Steuereinheit mit der Schalteinheit

Vor der ersten Verwendung müssen beiden Thermostateinheiten verbunden werden.

Durch die Verbindung wird der Informationsaustausch zwischen der Steuer- und der Schalteinheit ermöglicht.

Zum Einstellen wird die automatische Verbindung (Self-Learning) verwendet.

1. Befestigen Sie den Thermostat vorsichtig am Ständer. Schließen Sie die USB-Quelle mit dem USB-Kabel an ein 230-V-Netz an. Schließen Sie das Kabel an den Ständer an.

2. Schließen Sie die richtige Schalteinheit an die Spannungsquelle an, schalten Sie den Hauptschalter in die Position lum und halten Sie die M/A-Taste lange (mindesten 10 Sekunden) gedrückt, die grüne Diode beginnt zu blinken.

3. Betätigen Sie am Thermostat (am Sender) die Taste ☐, danach betätigen Sie die Taste -, und gehen Sie zu „TECH SET“-Einstellungen.

Betätigen Sie 2× die Taste >, es wird LEAr angezeigt.

Halten Sie die Taste >, lange gedrückt, das Symbol beginnt zu blinken.

Innerhalb 1 Minute werden beide Einheiten miteinander verbunden, die grüne Diode an der Schalteinheit hört auf zu blinken.

Wenn Sie den Verbindungscode von beiden Einheiten ändern möchten oder der Thermostat nicht richtig funktioniert, wiederholen Sie den gesamten Verbindungsvorgang ab Punkt 1 – der Verbindungscode wird automatisch überschrieben.

Testen der drahtlosen Kommunikation zwischen den Einheiten

1. Stellen die den Temperaturwert mit der Taste + am Thermostat mehrere Grad höher als die aktuelle Zimmertemperatur ein.
2. Die rote LED-Diode an der Schalteinheit leuchtet.
3. Wenn die LED-Diode nicht leuchtet, stellen Sie die Steuereinheit näher zu Schalteinheit auf. Die Reichweite zwischen der Steuer- und Schalteinheit beträgt max. 100 m im offenen Bereich. In Innenräumen kann die Reichweite infolge von Signalblockierungen durch Wände und andere Hindernisse geringer sein.

Hauptschalter

Zum Einschalten der Schalteinheit schalten Sie den Schalter in die Position | um.

Wenn die Heizanlage längere Zeit nicht verwendet wird, wird empfohlen, die Schalteinheit auszuschalten (Hauptschalter in die Position ⬇umschalten.

LED-Anzeigen (Dioden)

Automatischer Modus

Im automatischen Modus blinkt die rote LED-Diode, wenn das Ausgangsrelais durch den Thermostat eingeschaltet wird.

Manueller Modus

Betätigen Sie die Taste MANUAL, die grüne LED-Diode leuchtet.

Zum Einschalten des Ausgangsrelais betätigen Sie die M/A-Taste, die rote Diode leuchtet.

Zum Ausschalten des manuellen Modus betätigen Sie erneut die Taste MANUAL, die grüne LED-Diode erlischt.

Einstellung der Uhr, des Kalenders

Betätigen Sie die Taste – der Pfeil kennzeichnet, bestätigen Sie mit der Taste >.

Stellen Sie mit den Tasten +/- sukzessive die folgenden Werte ein (wenn Sie die Tasten halten, geht der Einstellungsvorgang schneller vonstatten):

Stunde – Minute – Jahr – Monat – Tag.

Bestätigen Sie den eingestellten Wert mit der Taste >.

Nach Abschluss der Einstellungen wird die Nummer des aktuellen Tags angezeigt:

1 - Montag

5 - Freitag

2 - Dienstag

6 - Samstag

3 - Mittwoch

7 - Sonntag

4 - Donnerstag

Heizmodi

Durch wiederholtes Betätigen der Taste > können Sie folgende Heizmodi einstellen: AUTO ⏻, OFF ✱, HOLD.

Im Modus AUTO können Sie die weiteren Modi Urlaub, Vorübergehende Änderung einstellen.

Urlaubsmodus

Einstellung einer konstanten Temperatur für einen längeren Zeitraum.

Halten Sie im Modus AUTO lange die Taste >, gedrückt, der Tagwert d:01 beginnt zu blinken.

Durch wiederholtes Betätigen der Taste +/- stellen Sie die Anzahl der Tage ein (es können 1 bis 99 Tage eingestellt werden).

Bestätigen Sie die eingestellte Anzahl der Tage mit der Taste >, der Temperaturwert beginnt zu blinken.

Durch wiederholtes Betätigen der Taste +/- stellen Sie die gewünschte Temperatur ein.

Bestätigen Sie mit der Taste >, das Symbol wird angezeigt.

Durch wiederholtes Betätigen der Taste > löschen Sie den Urlaubsmodus.

Modus Vorübergehende Änderung

Kurzfristige manuelle Temperaturänderung.

Zur Änderung der Temperatureinstellung betätigen Sie im Modus AUTO wiederholt die Taste +/-

Warten Sie einen Moment oder betätigen Sie die Taste >, um die Änderung zu bestätigen.

Es wird folgendes Symbol angezeigt 🐎

Dieser Modus wird automatisch in der ersten programmierten Temperaturänderung unterbrochen bzw. kann mit der Taste > unterbrochen werden.

Modus OFF

Frostschutzmodus, dauerhafte Temperatureinstellung von 5 °C.

Betätigen Sie im Modus AUTO wiederholt die Taste >, es wird folgendes Symbol angezeigt ✉

Zum Löschen der Funktion betätigen Sie erneut die Taste >.

Betätigen Sie die Taste ≡, der Pfeil kennzeichnet → bestätigen Sie mit der Taste >.

Modus HOLD

Dauerhafte Temperaturänderung.

Betätigen Sie im Modus AUTO wiederholt die Taste >, das Symbol HOLD wird angezeigt und der Temperaturwert blinkt.

Stellen Sie den gewünschten Temperaturwert mit den Tasten +/- ein.

Zur Bestätigung des Werts betätigen Sie die Taste >.

Der eingestellte Temperaturwert ist solange gültig, bis Sie den Modus HOLD löschen.

Eventuelle programmierte Temperaturänderungen werden nicht ausgeführt.

Zum Löschen der Funktion HOLD betätigen Sie erneut die Taste >.

Temperaturprogrammeinstellungsmodus

Einstellung des Temperaturverlaufs für den gesamten Tag (6 Temperaturänderungen innerhalb eines Tags).

Betätigen Sie die Taste ≡, danach die Taste +, der Pfeil kennzeichnet – bestätigen Sie mit der Taste >.

Durch Betätigen der Tasten +/- können Sie unter verschiedenen voreingestellten Programmen wählen.

Programm Jeder Tag separat – die Nummer des ausgewählten Tags blinkt

Programm Montag bis Freitag – blinkt 12345

Programm Samstag bis Sonntag – blinkt 67

Programm Ganze Woche – blinkt 1 2 3 4 5 6 7

Wählen Sie das gewählte Programm und bestätigen Sie mit der Taste >.

Die Uhrzeit für den Beginn der ersten Temperaturänderung blinkt, stellen Sie die Uhrzeit durch wiederholtes Betätigen der Tasten +/- ein (10-Minuten-Intervall), bestätigen Sie mit der Taste >.

Der Temperaturwert beginnt zu blinken, stellen Sie diesen durch wiederholtes Betätigen der Tasten +/- ein.

Neben dem Temperaturwert rechts wird P1 = 1. Temperaturänderung innerhalb eines Tags angezeigt. Bestätigen Sie mit der Taste >. Stellen Sie nun den Beginn der zweiten Temperaturänderung ein (neben der Temperatur wird P2 angezeigt).

Stellen Sie die Uhrzeit und Temperatur auf die gleiche Weise wie bei der ersten Temperaturänderung ein. Stellen Sie auf diese Weise sukzessive alle 6 Temperaturänderungen innerhalb eines Tags (P1 bis P6) ein.

Nachfolgend sind die Werkseinstellungen für die Uhrzeit und Temperatur angegeben:

Montag bis Freitag

Temperaturänderung	Uhrzeit Temperatur
P1 6:30 20 °C
P2 8:30 16 °C
P3 12:00 16 °C
P4 14:00 16 °C
P5 16:30 21 °C
P6 22:30 7 °C

Samstag bis Sonntag

Temperaturänderung	Uhrzeit Temperatur
P1 7:30 20 °C
P2 9:30 20 °C
P3 11:30 20 °C
P4 13:30 20 °C
P5 16:30 20 °C
P6 22:30 15 °C

Displaybeleuchtung

Durch Betätigen einer beliebigen Taste wird das Display für einen Zeitraum von 15 Sekunden beleuchtet.

Weitere technische Einstellungen

Verbindung des Thermostats mit Wi-Fi (COFI)

Siehe Anweisungen Verbindung des Thermostats mit dem Wi-Fi-Netz zur Bedienung über die mobile App

Verbindung der Empfänger- mit der Sendeeinheit (LEAr)

Siehe Anweisungen Inbetriebnahme

Software-Update (uErS)

Betätigen Sie am Thermostat die Taste ≡, danach die Taste -, der Pfeil kennzeichnet → TECH SET, bestätigen Sie mit der Taste >.

Betätigen Sie 2× die Taste >, es wird uErS sowie die Nummer der Softwareversion angezeigt.

Halten Sie die Taste > lange gedrückt, der Thermostat beginnt mit der Suche der neuen Software. Ist neue Software vorhanden, wird sie heruntergeladen.

Der Suchprozess dauert ungefähr 4 Minuten, trennen Sie während dieser Zeit das Stromversorgungskabel nicht vom Thermostat.

Eichung der Umgebungstemperatur (CAL)

Die Eichung des Temperatursensors im Thermostat ist bereits bei der Herstellung erfolgt, aber zur Optimierung kann die Temperatureichung im Raum z. B. entsprechend dem Referenzthermometer erfolgen.

Betätigen Sie am Thermostat die Taste ≡, danach die Taste -, der Pfeil kennzeichnet → TECH SET, bestätigen Sie mit der Taste >.

Betätigen Sie 3× die Taste >, es wird CAL angezeigt, der Temperaturwert blinkt.

Stellen Sie mit den Tasten +/- den gewünschten Temperaturwert im Bereich von -3 bis +3 °C ein (im Intervall von 0,5 °C).

Bestätigen Sie mit der Taste >.

Thermostat-Reset (rESE)

Betätigen Sie am Thermostat die Taste ≡, danach die Taste -, der Pfeil kennzeichnet → TECH SET, bestätigen Sie mit der Taste >.

Betätigen Sie 4× die Taste >, es wird rESE angezeigt.

Halten Sie die Taste > lange gedrückt, es erfolgt ein Reset des Thermostatmenüs.

Den Reset können Sie auch über die Öffnung auf der Thermostatunterseite vornehmen.

Verwenden Sie einen langen spitzen Gegenstand (z. B. eine auseinandergezogene Büroklammer).

Menü-Sperrfunktion

Betätigen Sie am Thermostat für ca. 3 Sekunden gleichzeitig die Tasten sind >.

Alle Tasten werden gesperrt, auf dem Thermostatdisplay blinkt links oben LOC auf.

Zum Aufheben der Sperrfunktion betätigen Sie erneut für ca. 3 Sekunden gleichzeitig die Tasten und >, UNLO blinkt auf.

Wenn Sie die Sperrfunktion in der mobilen App aktivieren möchten, klicken Sie auf die Taste Lock-Screen – LLOC blinkt auf.

Zum Aufheben der Sperrfunktion klicken Sie erneut auf die Taste LockScreen – LOC blinkt auf.

Hinweis:

Wenn Sie die Sperrfunktion mit der mobilen App aktivieren, können Sie diese auch wieder nur in der mobilen App deaktivieren!

Wenn Sie die Sperrfunktion direkt am Thermostat aktivieren, können Sie diese auch wieder nur am Thermostat deaktivieren!

Pflege und Instandhaltung

Das Produkt wurde so entworfen, dass es bei sachgemäßer Verwendung viele Jahre zuverlässig hält. Hier sind einige Ratschläge für die richtige Bedienung:

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.
• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken.
• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.
• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.
• Setzen Sie das Produkt nicht Regen, Feuchtigkeit, tropfendem oder spritzendem Wasser aus.
• Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.
• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen des Produkts.

• Keine Eingriffe in innere Schaltkreise des Produktes vornehmen – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen. Das Produkt sollte nur von einem Fachmann repariert werden.

• Ein leicht angefeuchtetes, weiches Tuch zum Reinigen verwenden. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.
• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.
• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

HINWEIS: Der Inhalt dieser Anleitung darf ohne vorherigen Hinweis geändert werden – aufgrund der eingeschränkten Druckmöglichkeiten können die Symbole unmerklich von den Displaydarstellungen abweichen – der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht reproduziert werden.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5623 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.

Bedieningseenheid (zender): 5 V/1,5 A

Schakeleenheid (ontvanger): 230 V AC / 50 Hz

Meegeleverd: USB-adapter 5 V/1,5 A, micro USB-kabel 1,5 m

3 – Automatische bediening

4 - Instellingen

5 - Tijd

6 - Dagnummer

Andere technische instellingen
