53013A - Aufblasbarer Pool CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Aufblasbarer oberirdischer Pool
Marke	Crivit
Modell	53013A
Abmessungen (aufgeblasen)	ca. 457 x 122 cm (Länge x Höhe)
Füllvolumen	ca. 13.293 Liter
Maximale effektive Wassertiefe	97 cm
Wasserfläche	357 cm²
Maximaler Aufblasdruck	1 bar (15 psi)
Filterpumpe inklusive	Ja, Modell 53013A, 12V, 70W, Durchfluss 3028 l/h
Pumpenstromversorgung	230-240 V ~ 50 Hz (primär), 12 V AC (sekundär)
Schutzart Pumpe	IPX7
Schutzart Adapter	IP65
Anzahl Personen für Montage	2
Montagezeit	ca. 30 Minuten
Enthaltene Teile	Pool, Boden- und Schutzplane, Pumpe, Schläuche, Siebe, Klemmen, Leiter, Reparaturset, Stopfen
Garantie	3 Jahre (Material- und Herstellungsfehler)
Verwendung	Oberirdischer Pool, nicht eingraben
Pflege	Regelmäßige chemische Wasserbehandlung, Reinigung des Filtereinsatzes
Sicherheit	Ständige Beaufsichtigung von Kindern, kein Sprung, Verwendung mit Fehlerstromschutzschalter 30 mA
Reparierbarkeit	Reparaturset für kleine Lecks enthalten
Kundendienst Frankreich	Tel: [phone], E-Mail: [e-mail]

Häufig gestellte Fragen - 53013A CRIVIT

Wie installiere ich den aufblasbaren Pool Crivit 53013A?

Wählen Sie einen ebenen, stabilen Untergrund ohne Steine oder scharfe Gegenstände. Breiten Sie die Bodenplane aus, dann den Pool. Blasen Sie die Luftkammer auf maximal 1 bar auf. Füllen Sie Wasser bis zur markierten Linie (max. 97 cm Tiefe). Montieren Sie die Leiter gemäß den Abbildungen F bis K der Anleitung. Die Filterpumpe wird zwischen 20 cm und 1 m unter dem Wasserspiegel platziert.

Wie blase ich den Pool richtig auf?

Verwenden Sie eine Fußpumpe oder Kolbenpumpe (keinen Kompressor). Öffnen Sie die Ventilklappe (1a), pumpen Sie, bis die Kammer fest ist, aber mit dem Daumen eingedrückt werden kann. Der optimale Druck beträgt 1 bar (15 psi). Schließen Sie das Ventil. Bei starker Hitze etwas Luft ablassen, um Überdruck zu vermeiden.

Welcher Aufblasdruck wird empfohlen?

Der maximale Betriebsdruck beträgt 1 bar (15 psi). Nicht zu stark aufblasen, um die Schweißnähte nicht zu beschädigen. Bei starker Sonneneinstrahlung den Druck durch Öffnen des Ventils ausgleichen.

Wie pflege ich das Poolwasser?

Testen Sie regelmäßig pH-Wert und Chlor. Der pH-Wert sollte ausgewogen sein. Verwenden Sie geeignete Chemikalien: Chlor (Tabletten, Granulat oder flüssig), Algenmittel und Schockbehandlungen. Geben Sie niemals Chemikalien ins Wasser, wenn sich Personen darin befinden. Lassen Sie die Filterpumpe 4 bis 5 Stunden pro Tag laufen.

Wie verwende ich die Filterpumpe?

Stellen Sie die Pumpe auf eine stabile Oberfläche, befestigen Sie die Schläuche an den Anschlüssen des Pools (Einlass und Auslass). Stellen Sie sicher, dass die Pumpe mit Wasser gefüllt ist (entlüften Sie über das Entlüftungsventil). Schließen Sie den Adapter an eine Steckdose an, die durch einen Fehlerstromschutzschalter 30 mA geschützt ist. Lassen Sie die Pumpe niemals trocken laufen.

Was tun bei einem Leck oder Loch im Pool?

Lassen Sie den Pool vollständig entleeren, reinigen und trocknen Sie die beschädigte Stelle. Bei einem Leck unter 2 mm verwenden Sie direkt geeignetes Klebeband. Bei einem größeren Leck schneiden Sie ein Flicken aus dem Reparaturset mit einem Rand von 1,5 cm aus, drücken Sie es fest auf und lassen Sie es mindestens 12 Stunden trocknen, bevor Sie wieder aufblasen.

Wie lagere ich den Pool im Winter?

Lassen Sie das Wasser vollständig ab, reinigen Sie den Pool mit einem milden Reinigungsmittel, lassen Sie ihn in der Sonne trocknen. Schließen Sie alle Ventile. Falten Sie den Pool gemäß den Abbildungen der Anleitung (Abb. M). Lagern Sie ihn an einem sauberen, trockenen Ort, geschützt vor Frost und Temperaturschwankungen. Legen Sie keine schweren Gegenstände darauf.

Welche Sicherheitshinweise sind wichtig?

Lassen Sie niemals ein Kind unbeaufsichtigt – Ertrinkungsgefahr. Springen Sie nicht in den Pool. Verwenden Sie Schwimmhilfen für Nichtschwimmer. Installieren Sie nach Möglichkeit eine Barriere. Halten Sie ein Telefon und eine Rettungsboje in der Nähe. Die elektrische Installation muss einen Fehlerstromschutzschalter 30 mA enthalten.

Wie montiere ich die mitgelieferte Leiter?

Folgen Sie den Abbildungen F bis K der Anleitung. Die Leiter wird werkzeuglos montiert, indem die Sprossen eingeklickt und die Stützen befestigt werden. Stellen Sie sie auf eine stabile horizontale Fläche, je nach Anleitung innerhalb oder außerhalb des Pools. Stellen Sie sicher, dass sie vor Gebrauch stabil steht.

Wie reinige und ersetze ich den Filtereinsatz?

Ziehen Sie den Netzstecker der Pumpe. Öffnen Sie das Filtergehäuse, indem Sie den Deckel gegen den Uhrzeigersinn drehen. Entfernen Sie den Filtereinsatz. Reinigen Sie ihn mit einem Gartenschlauch; bleibt er grau, ersetzen Sie ihn. Überprüfen Sie auch das Innere des Gehäuses und spülen Sie es aus. Bauen Sie alles wieder zusammen und schließen Sie es an.

BEDIENUNGSANLEITUNG 53013A CRIVIT

Poc - Geoschaftsweijung

Filomuron - Crangibetinovorapine

Egno - Imt. kriu und konnyrin

Ferme Humpen - Gewichtsjusjis in wahr

1. 2017年

④

BAZEN

Zwechsel - Gehäkuntrwitzung

Happen Sie vor der Leuer die Seite sind den Abbilungen aus und wachem. Sie sich zuschließend mit des Forderen der Arbeitverlust.

(10)

DE/AT/CH Gebroche und Sachanien, 1984.

(5) (1) (2) (3)

7.52.1.3. 2014年1月1日

P.	Wolgsjornett, applische in legez zuschwerb	Spren	28
C1	Folgsjornett aus besamten	-	Spren
C2	Folgsjornett aus besamten	-	Spren
C3	Instruktiver der sonst gesamt	-	Fpren
C4	Begu und kohne bedeimungen	-	Spren
II	Mensen der sonst und sonst nicht aus dem	-	Fpren
III	Risso durch die bilanzielle betriebs	-	10%
IV	Horsend plache, sporabte in sonst	-	Spren

IAN 388676_2107

IAN 388676_2107

1x 2x 3 1x 4x 2x 5x 2x 6x 4x 7x 4x 8x 1x 9x 10 2x 11x 12x 13x 14x 15x 16x 17x 18x 2x 21 6x 22 12x 23 1x 24 2x 25 1x 26


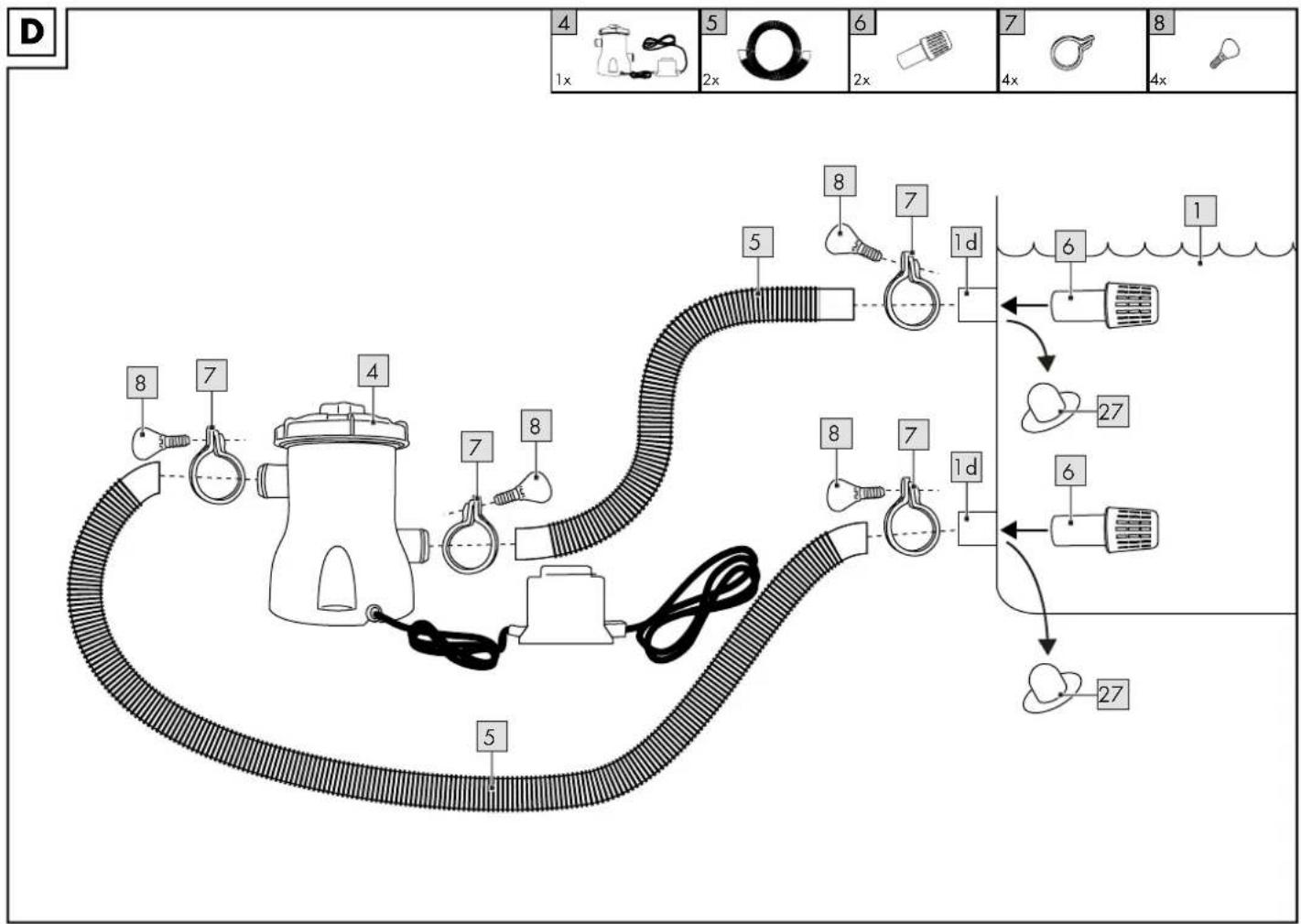

D 4 1x 5 2x 6 2x 7 4x 8 4x 8 7 5 8 7 1d 6 1 8 7 1d 27 6 27

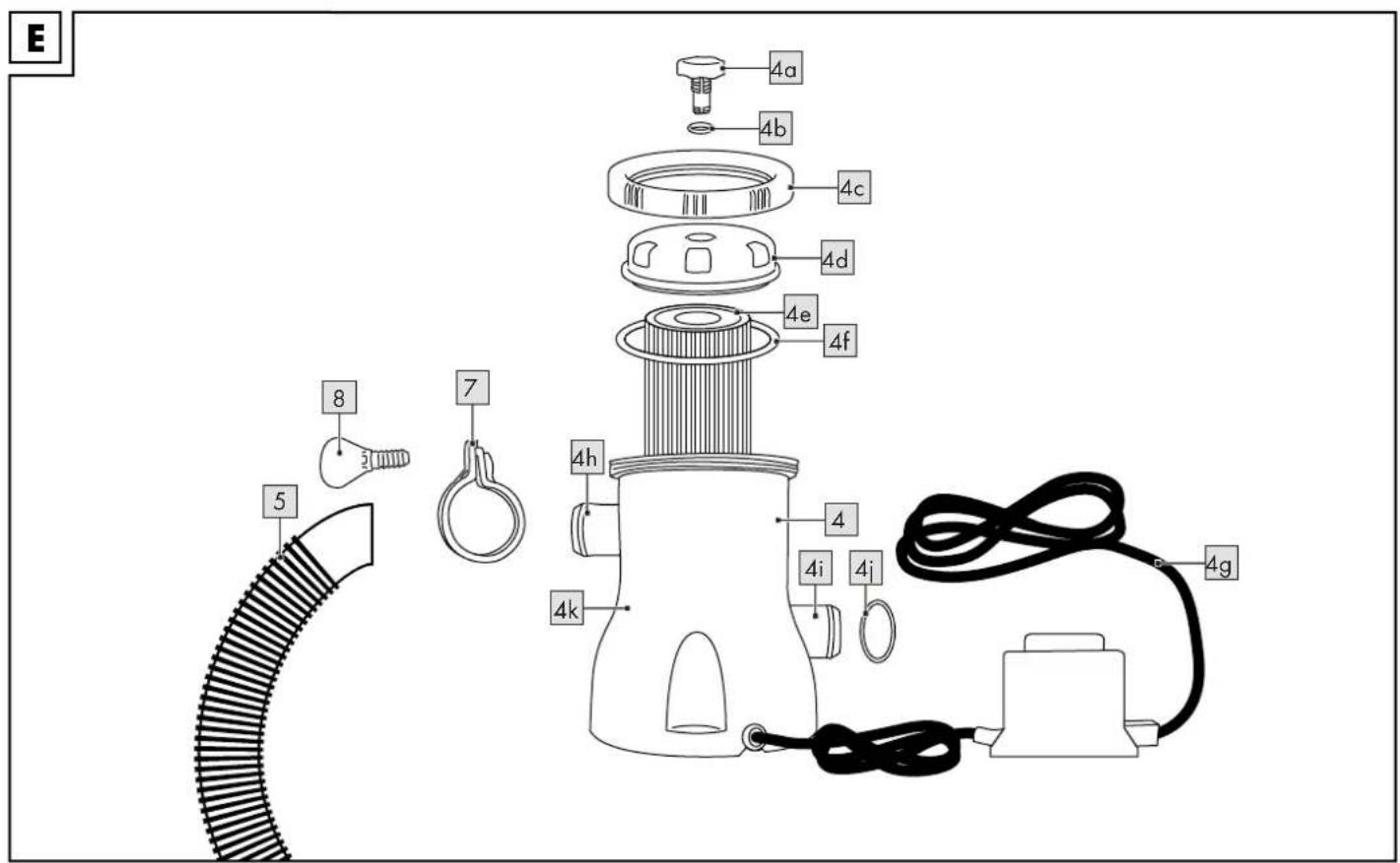

E 4a 4b 4c 4d 4e 4f 4h 4i 4j 4k 4g 5 8 7

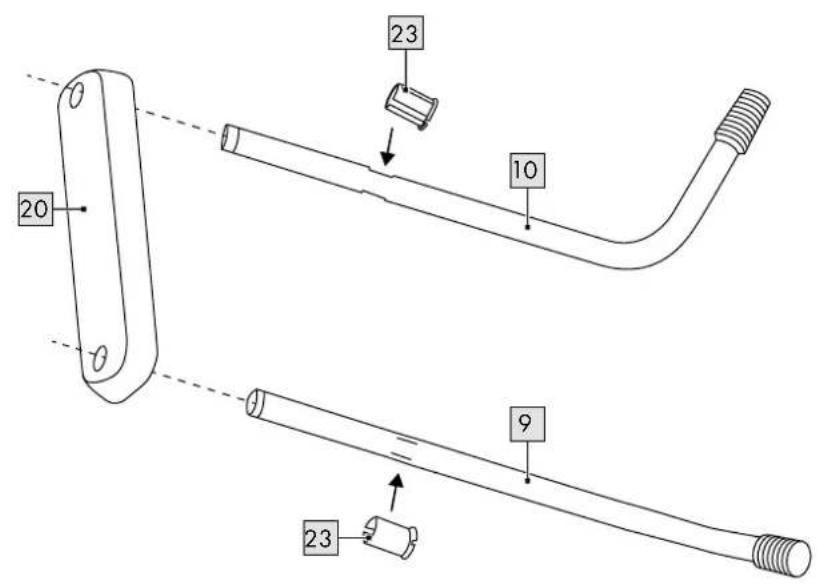

F

20 23 10 9 23

9 1x 10 1x 20 1x 23 2x

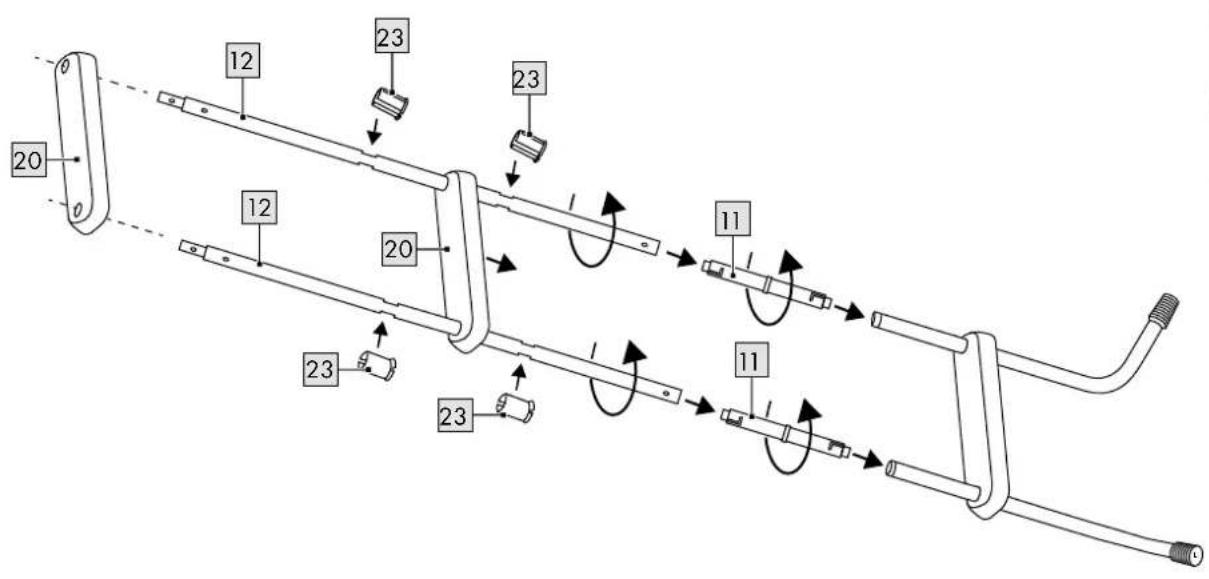

G

20 12 23 23 12 20 11 23 23 11

11 2x 12 2x 20 2x 23 4x

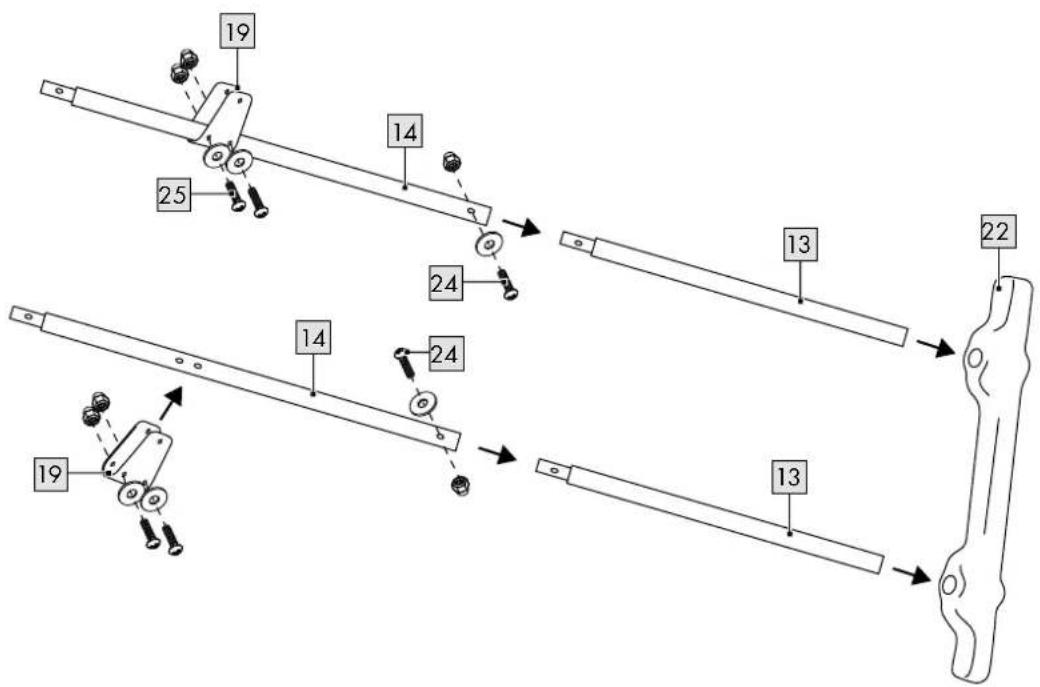

H

19 25 14 24 13 22 14 24 19 13

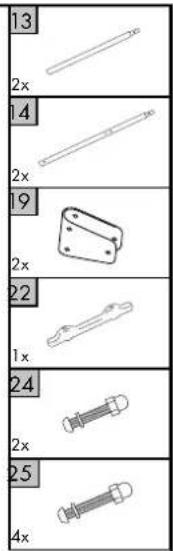

13 2x 14 2x 19 2x 22 1x 24 2x 25 4x

I

Lieferumfang (Abb. A) 15

Teilebezeichnung 15

Technische Daten 15

Bestimmungsgemäße Verwendung 15

Verwendete Symbole 15

Sicherheitshinweise 15 - 16

Sicherheit von Nichtschwimmern! ..... 15

Sicherheitsvorrichtungen 15

Sicherheitsausrüstung 15

Sichere Nutzung des

Schwimmbeckens 15

Verletzungsgefahr! 15 - 16

Vermeidung von Sachschäden 16

Standort wählen 16

Aufbau des Schwimmbeckens 16

Schwimmbecken aufpumpen 16

Befüllen des Artikels mit Wasser 16 - 17

Einfluss der Wasserqualität 17

Aufbau der Poolleiter 17

Abbau des Schwimmbeckens 17

Schwimmbecken falten (Abb. M) ...... 17

Pflege, Lagerung, Reparatur, Wartung ... 17 - 18

Pflege 17 - 18

Lagerung 18

Reparatur 18

Wartung 18

Hinweise zur Entsorgung 18

Hinweise zur Garantie und

Serviceabwicklung 18 - 19

Verfärbungen und mögliche Ursachen ..... 20

Flecken und mögliche Ursachen 20 - 21

Filterpumpe

Originalbetriebsanleitung ..... 22 - 24, 127

Teilebezeichnung 23

Technische Daten 23

Bestimmungsgemäße Verwendung ..... 23

Sicherheitshinweise 23

Stromschlaggefahr! 23

Filterpumpe anschließen 24

Inbetriebnahme Filterpumpe 24

Problemlösung 24

Hinweise zur Entsorgung 24

Konformitätserklärung 127

GB IE

Technische gegevens 44

Technische gegevens 51

servicehändtering 93

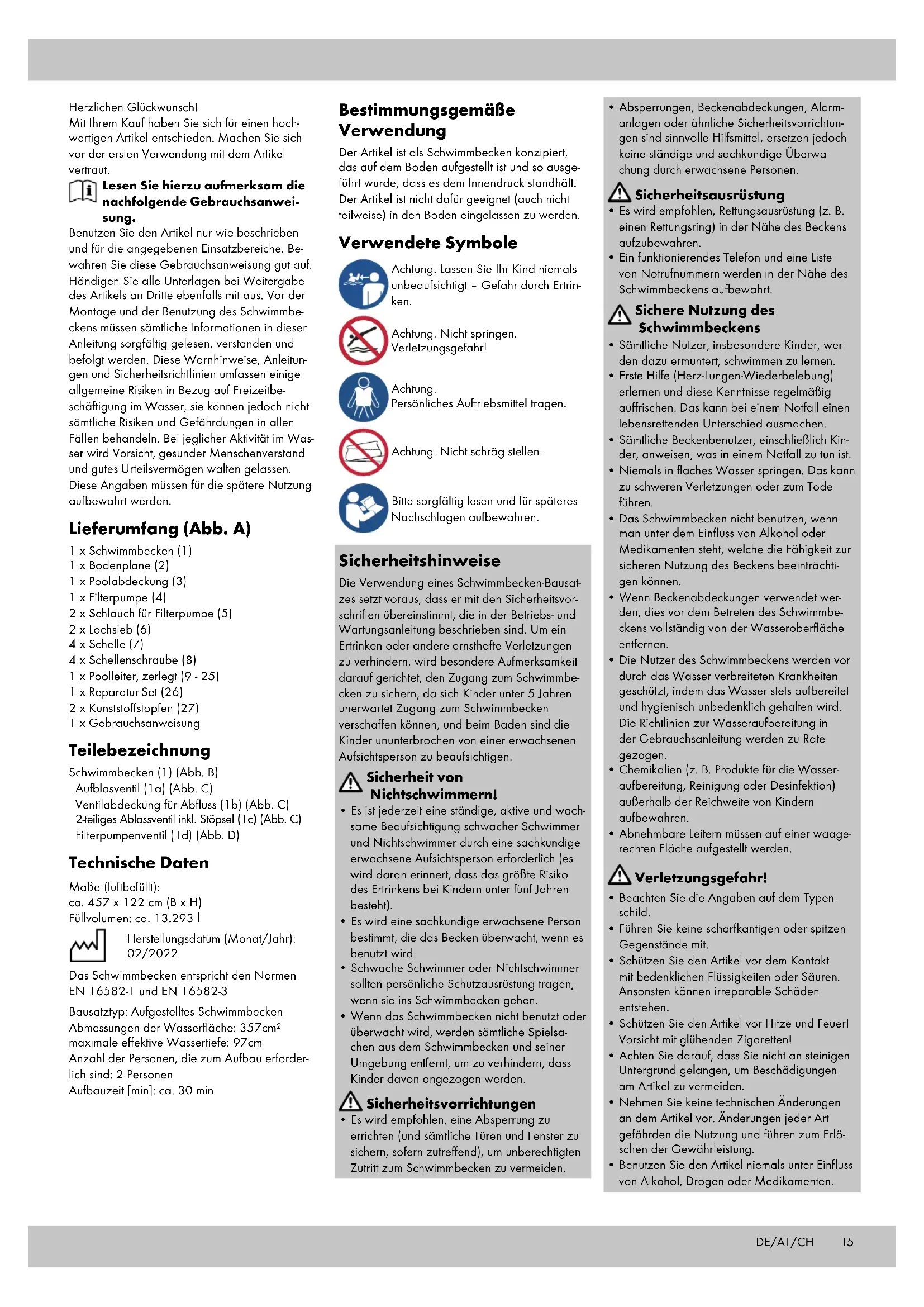

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus. Vor der Montage und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in dieser Anleitung sorgfältig gelesen, verstanden und befolgt werden. Diese Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben müssen für die spätere Nutzung aufbewahrt werden.

Lieferumfang (Abb. A)

1 x Schwimmbecken (1)
1 x Bodenplane (2)
1 x Poolabdeckung (3)
1 x Filterpumpe (4)
2 x Schlauch für Filterpumpe (5)
2 x Lochsieb (6)
4 x Schelle (7)
4 x Schellenschraube (8)
1 x Poolleiter, zerlegt (9 - 25)
1 x Reparatur-Set (26)
2 x Kunststoffstopfen (27)
1 x Gebrauchsanweisung

Teilebezeichnung

Schwimmbecken (1) (Abb. B)

Aufblasventil (1a) (Abb. C)

Ventilabdeckung für Abfluss (1b) (Abb. C)

2-teiliges Ablassventil inkl. Stöpsel (1c) (Abb. C)

Filterpumpenventil (1d) (Abb. D)

Technische Daten

Maße (luftbefüllt):

ca. 457 x 122 cm (B x H)

Füllvolumen: ca. 13.293 l

Herstellungsdatum (Monat/Jahr): 02/2022

Das Schwimmbecken entspricht den Normen EN 16582-1 und EN 16582-3

Bausatztyp: Aufgestelltes Schwimmbecken Abmessungen der Wasserfläche: 357cm² maximale effektive Wassertiefe: 97cm

Anzahl der Personen, die zum Aufbau erforderlich sind: 2 Personen

Aufbauzeit [min]: ca. 30 min

Bestimmungsgemäße Verwendung

Der Artikel ist als Schwimmbecken konzipiert, das auf dem Boden aufgestellt ist und so ausgeführt wurde, dass es dem Innendruck standhält. Der Artikel ist nicht dafür geeignet (auch nicht teilweise) in den Boden eingelassen zu werden.

Verwendete Symbole

Achtung. Lassen Sie Ihr Kind niemals unbeaufsichtigt - Gefahr durch Ertrinken.

Achtung. Nicht springen. Verletzungsgefahr!

Achtung. Persönliches Auftriebsmittel tragen.

Achtung. Nicht schräg stellen.

Bitte sorgfältig lesen und für späteres Nachschlagen aufbewahren.

Sicherheitshinweise

Die Verwendung eines Schwimmbecken-Bausatzes setzt voraus, dass er mit den Sicherheitsvorschriften übereinstimmt, die in der Betriebs- und Wartungsanleitung beschrieben sind. Um ein Ertrinken oder andere ernsthafte Verletzungen zu verhindern, wird besondere Aufmerksamkeit darauf gerichtet, den Zugang zum Schwimmbecken zu sichern, da sich Kinder unter 5 Jahren unerwartet Zugang zum Schwimmbecken verschaffen können, und beim Baden sind die Kinder ununterbrochen von einer erwachsenen Aufsichtsperson zu beaufsichtigen.

Sicherheit von Nichtschwimmern!

• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter fünf Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.

Sicherheitsvorrichtungen

- Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.

- Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.

Sicherheitsausrüstung

• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring) in der Nähe des Beckens aufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.

Sichere Nutzung des Schwimmbeckens

• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Erste Hilfe (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.

- Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.

- Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol oder Medikamenten steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.

- Wenn Beckenabdeckungen verwendet werden, dies vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen.

• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen.

- Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.

- Abnehmbare Leitern müssen auf einer waagerechten Fläche aufgestellt werden.

Verletzungsgefahr!

• Beachten Sie die Angaben auf dem Typenschild.
• Führen Sie keine scharfkantigen oder spitzen Gegenstände mit.
• Schützen Sie den Artikel vor dem Kontakt mit bedenklichen Flüssigkeiten oder Säuren. Ansonsten können irreparable Schäden entstehen.
• Schützen Sie den Artikel vor Hitze und Feuer! Vorsicht mit glühenden Zigaretten!
• Achten Sie darauf, dass Sie nicht an steinigen Untergrund gelangen, um Beschädigungen am Artikel zu vermeiden.
• Nehmen Sie keine technischen Änderungen an dem Artikel vor. Änderungen jeder Art gefährden die Nutzung und führen zum Erlöschen der Gewährleistung.

• Benutzen Sie den Artikel niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.

• Den Artikel auf keinen Fall im aufgeblasenen Zustand auf Fahrzeugen transportieren.

• Benutzen Sie den Artikel nicht, wenn er ein Leck hat und Luft verliert.

Vermeidung von Sachschäden!

- Kontakt mit ätzenden, spitzen oder gefährlichen Gegenständen, Chemikalien oder Flüssigkeiten vermeiden. Sollte dies dennoch passieren, prüfen Sie das Becken gründlich auf Beschädigungen.

- Halten Sie den Artikel von Feuer und heißen Gegenständen (wie z. B. glühenden Zigaretten) fern.

- Alle Aufblasartikel sind kälteempfindlich. Den Artikel daher nie unter einer Temperatur von 15 °C auseinanderfalten und aufpumpen!

- Pumpen Sie die Luftkammer des Artikels auf einen Betriebsdruck von maximal 1,0 bar (15 psi) auf.

- Falls der Luftdruck in der prallen Sonne zunimmt, muss dieser durch Ablassen der Luft entsprechend ausgeglichen werden. Öffnen Sie das Ventil und lassen Sie etwas Luft ab, wenn der Druck über 1 bar (15 psi) liegt.

- Achten Sie darauf, dass der Artikel – besonders im aufgepumpten Zustand – nicht mit Stei nen, Kies oder spitzen Gegenständen in Berüh rung kommt und nirgends scheuert oder schleift, da ansonsten Beschädigungen auf treten können.

- Nur geeigneten Pumpenadapter in das Ventil einstecken. Andernfalls kann das Ventil beschädigt werden.

- Verwenden Sie keinen Kompressor, um den Artikel aufzupumpen.

- Nicht zu prall aufpumpen, da ansonsten die Gefahr besteht, dass die Schweißnähte aufreißen. Das Ventil nach dem Aufpumpen gut verschließen.

- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!

Standort wählen

WARNUNG. Schwimmbecken, die auf unebenen Oberflächen aufgestellt werden, neigen zu Undichtigkeiten, Verformungen oder Zusammensturz, gefolgt von Sachbeschädigung oder schwerer Körperverletzung derjenigen, die sich im oder um das Schwimmbecken herum aufhalten!

WARNUNG. Gefahr von Körperverletzung! Verwenden Sie bei der Aufstellung keinen Sand. Sollte die Verwendung eines „Mittels zur Ein- ebnung“ erforderlich sein, ist Ihr Aufstellungsort höchstwahrscheinlich ungeeignet.

ACHTUNG! Wählen Sie Ihren Aufstel-

lungsort sorgfältig aus, denn Rasen und anderer wünschenswerter Pflanzenwuchs wird unterhalb des Artikels absterben. Achten Sie außerdem darauf, den Artikel nicht auf Flächen zu installieren, an denen häufig kraftvoller Pflanzen- und Unkrautwuchs auftritt, da sich beides durch den Artikel bohren kann.

ACHTUNG! Das Schwimmbecken muss für einen 230-240-Volt-Netzstromanschluss erreichbar sein, der mit einem Fehlerstromschutzschalter (FI-Schalter) geschützt ist. Der Artikel muss mit einem Mindestabstand von 2 Metern zur Stromquelle aufgestellt werden, aber nicht weiter als die Länge der Filterpumpenleitung. Es darf unter keinen Umständen eine Verlängerungsschnur verwendet werden, um den Anschlussbereich zu verlängern.

Befolgen Sie folgende Angaben bevor Sie Ihren Artikel aufstellen:

1. Wählen Sie eine geeignete Fläche, die fest, flach (ohne Höcker oder Erdhügel) und extrem eben ist. Eine Neigung von 3° darf an keiner Stelle des Aufstellortes überschritten werden.

2. Vergewissern Sie sich, dass der Ort frei von Ästen, Steinen, scharfkantigen Gegenständen oder anderen Fremdobjekten ist, sodass der Artikel nicht beschädigt wird.

3. Wählen Sie den Ort so aus, dass der Artikel nicht unterhalb von Stromleitungen oder Bäumen liegt. Achten Sie zudem darauf, dass sich im Untergrund des Aufstellungsortes keinerlei Rohrleitungen, Zuleitungen oder Kabel befinden.

4. Sofern es möglich ist, wählen Sie einen Aufstellungsort für Ihren Artikel direkt in der Sonne. Dadurch wird das Wasser in Ihrem Artikel erwärmt.

Aufbau des Schwimmbeckens

Bauen Sie den Artikel mit mind. 2 Personen auf. Für den reinen Aufbau, ohne Standortvorbereitung und Befüllung mit Wasser, benötigen Sie ca. 30 Minuten. Wenden Sie sich bei Fragen oder Hilfestellung zum Aufbau an die Service-Hotline.

Befolgen Sie die einzelnen Schritte des Aufbaus in der angegebenen Reihenfolge.

1. Wählen Sie eine glatte und saubere Fläche mit genügend Platz aus, um den Artikel auszupacken. Vergewissern Sie sich, dass alle Einzelteile vorhanden und in einwandfreiem Zustand sind.

2. Legen Sie auf den gewählten Standort des Pools als erstes die Bodenplane (2) aus (Abb. B).

3. Ab dem zweiten Aufbau sollten Sie den Artikel auf eventuelle Schäden, Löcher und Risse untersuchen und diese, wie später beschrieben, abdichten.

4. Es wird empfohlen, das Schwimmbecken nicht mit Grund-, Bohr- oder Brunnenwasser zu füllen: dieses Wasser enthält im Allgemeinen mit Nitraten und Phosphaten verunreinigte organische Stoffe. Es wird dazu geraten, das Schwimmbecken mit Wasser aus der öffentlichen Trinkwasserversorgung zu füllen.

Schwimmbecken aufpumpen

! ACHTUNG!

- Vermeiden Sie ein übermäßiges Aufpumpen der Luftkammer, da ansonsten die Gefahr einer Überdehnung oder gar eines Aufreißens der Schweißnähte besteht.

- Der Betriebsdruck kann sich in der Sonne erhöhen. Gleichen Sie den Betriebsdruck durch Ablassen der Luft aus dem Schwimmbecken aus.

- Verwenden Sie zum Aufblasen des Schwimmbeckens handelsübliche Fußpumpen oder Doppelhub-Kolbenpumpen mit entsprechenden Aufsatzmöglichkeiten und Manometer.

- Verwenden Sie zum Aufpumpen des Schwimmbeckens weder Kompressor noch Druckluftflasche. Dies kann zu Beschädigungen führen.

- Das Schwimmbecken immer vollständig aufpumpen.

- Pumpen Sie den Pool nicht in der Nähe von spitzen oder scharfen Gegenständen wie auch auf rauem oder kieseligem Untergrund auf.

• Die Luftkammer immer vollständig aufpumpen.

WICHTIG!

- Öffnen Sie das Ventil nur zum Aufpumpen und Luft ablassen. Ansonsten kann es verunreinigt werden.

- Der Bereich um das Ventil muss immer trocken und sauber sein.

- Achten Sie darauf, dass kein Sand oder eine andere Verunreinigung in das Ventil gelangt.

Wichtig!

- Der optimale Betriebsdruck für die Luft-kammer beträgt 1 bar (15 psi).

1. Öffnen Sie den Ventilverschluss (1a) (Abb. C).

2. Pumpen Sie die Luftkammer auf, bis der Artikel straff genug ist. Achten Sie darauf, dass die Luftkammer mittig über dem Schwimmbecken liegt.

Hinweis: Die Luftkammer muss sich fest anfühlen, aber mit dem Daumen noch leicht eindrücken lassen. Pumpen Sie die Luftkammer nicht zu straff auf, sie könnte platzen oder die Nähte Schaden nehmen.

1. Schließen Sie den Ventilverschluss wieder.

Befüllen des Artikels mit Wasser

WARNUNG. Wenn sich an einer Seite mehr als 2,5 - 5 cm Wasser ansammelt, bevor sich die Mitte aufgefüllt hat, steht das Schwimmbecken nicht eben und muss korrekt hingestellt werden. Ziehen Sie dazu den Abflussstöpsel (1c) heraus uns lassen Sie das Wasser vollständig abfließen. Demontieren Sie das Schwimmbecken und stellen Sie es an einem anderen ebenen Ort auf.

1. Schließen Sie den Abflussstöpsel (1c), drehen Sie die Ventilabdeckung (1b) auf das Abflussventil (Abb. C) und verschließen Sie die Filterpumpenventile (1d) mit den Kunststoffstopfen (27) auf der Schwimmbeckeninnenseite. Befüllen Sie den Artikel langsam mit Wasser. Lassen Sie den Artikel während des Befüllens nicht unbeaufsichtigt.

Hinweis: Befüllen Sie den Artikel maximal bis zur aufgedruckten Markierung. Das Schwimmbecken richtet sich durch die Wassermenge automatisch auf.

1. Befindet sich 2,5 cm Wasser gleichmäßig auf dem Grund des Schwimmbeckens, glätten Sie den Boden. Ziehen Sie die Außenwand vom oberen Rand rings um den Poolboden nach außen.

Einfluss der Wasserqualität

Um eine gute Leistungsfähigkeit der Beschichtung aufrechtzuerhalten und aufgrund ästhetischer Aspekte, sind entsprechende Behandlungsverfahren und/oder Empfehlungen des Beckenherstellers rechtzeitig anzuwenden. Vor der Anwendung ist es unerlässlich, die Produkt- und Anwendungshinweise des Herstellers zu lesen, um deren Verträglichkeit mit der Deckschicht der Polyesterschale zu überprüfen. Diese Produkte und Verfahren müssen den hier gegebenen Empfehlungen entsprechen. Obwohl im Allgemeinen aus dem öffentlichen Trinkwassernetz kommend, kann das Füllwasser auch aus einem Bohrloch, einem Tank oder einem Brunnen stammen.

In diesem Fall ist die regelmäßige Analyse des Wassers unerlässlich, einschließlich physikalisch-chemischer Analyse, um möglicherweise vorhandene Metalle (Eisen, Kupfer, Mangan) nachzuweisen, die einen nachteiligen Einfluss auf die Deckschicht haben können, da das Risiko der Bildung von Farbflecken durch metallische Sulfide besteht. Eine Analyse ist die Grundlage für die erforderlichen Einstellungen, um sowohl eine gute Wasserqualität zum Baden als auch die Beständigkeit der Deckschicht sicherzustellen. Diese Analyse der Füllwasserqualität ist vom Hersteller des Schwimmbeckens zu beurteilen und zuzulassen.

Die Bildung von Weinsteinausfällungen und/oder die Bildung von Metallen sind jedoch zu vermeiden. Zu diesem Zweck wird die Verwendung von Kalkstein-Sequestriermitteln (Antikalk) und Sequestriermitteln für Metallionen empfohlen.

WARNUNG. Kalkstein-Sequestriermittel

(Antikalk) und Sequestriermittel für Metallionen enthalten oft Phosphor oder phosphorhaltige Verbundmittel, die Algenwachstum verursachen oder fördern können und/oder auf die Messung (von freiem Chlor, Redoxpotential) mit Onlinegeräten Einfluss nehmen können. Deshalb sollte bei Messung mit Onlinesystemen lonenaustauschern und/oder Metallfiltern in der Füllwasserlinie der Vorzug gegeben werden (bevor Wasser in das Becken läuft).

Die Anwendung von Produkten und/oder Aufbereitungsprozessen muss von einem Fachmann validiert werden, da in bestimmten Kombinationen irreversible Schäden auf der Deckschicht auftreten könnten.

Bei der Desinfektion mit Hilfe von Produkten auf Basis stabilisierten Chlors oder nur von Stabilisatoren muss die vom Hersteller empfohlene Dosierung (die in Übereinstimmung mit „EN 16713-3“ stehen sollte) angewendet werden. Die Erneuerung von Wasser nach einem Reinigungsfilter muss es ermöglichen, eine Konzentration von Cyanursäure über 75 mg/l zu vermeiden. Andernfalls ist ein Ablassen von (mindestens) 30 % des Schwimmbeckenvolumens erforderlich, um die Deckschicht nicht zu schädigen.

Zum Überwintern sind die zur Verfügung gestellten Herstelleranweisungen einzuhalten. Kurz vor dem Abdecken des Schwimmbeckens darf keine Schock-Desinfektion durchgeführt werden, da innerhalb von 8 h nach der Desinfektion die Gefahr der chemischen Beschädigung der Schwimmbeckenbeschichtung besteht.

Aufbau der Poolleiter

Bauen Sie die Poolleiter wie in den Abbildungen F - K gezeigt zusammen.

Abbau des Schwimmbeckens

WARNUNG. Achten Sie beim Ablassen des Wassers darauf, dass sich keine Kinder im Abwärtsfluss und dem Abfluss gegenüber befinden. Die Wasserströmung könnte die Kinder mitreißen.

Um den Artikel bei Ende der Saison oder für eine längere Nichtnutzung zu verstauen, gehen Sie wie folgt vor:

1. Trennen Sie die Filterpumpe (4) von der Stromquelle.
2. Verbinden Sie Ihren Gartenschlauch mit dem Schlauchadapter, öffnen Sie den Abflussstöpsel (1c) und legen Sie das andere Schlauchende dort hin, wo das Wasser gefahrlos abfließen kann.

Hinweis: Bitte beachten Sie die lokalen Bestimmungen auf spezifische Vorschriften zur Entsorgung von Wasser aus Schwimmbecken.

1. Trennen Sie die Schläuche der Filterpumpe (5) vom Schwimmbecken.
2. Öffnen Sie das Ventil (1a), um die Luft entweichen zu lassen. Lassen Sie das Schwimmbecken vollständig, am besten in der Sonne, trocknen.
3. Schließen Sie alle Ventile, bevor Sie das Schwimmbecken zusammenfalten.

Schwimmbecken falten (Abb. M)

1. Falten Sie die vorstehenden Seiten nach innen, um eine rechteckige Form zu erhalten.
2. Falten Sie jede Hälfte des Rechtecks nach innen für ein kleineres Rechteck.
3. Falten Sie die Enden nach hinten.
4. Wickeln Sie den Artikel auf für ein kleines Rechteck.

Pflege, Lagerung, Reparatur, Wartung

Pflege

! ACHTUNG!

Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metallborsten sowie keine scharfkantigen oder metallischen Gegenstände wie Messer oder ähnliches. Verwenden Sie nur mildes Reinigungsmittel.

WARNUNG. Die mitgelieferte Filterpumpe (4) hat den Zweck, Verschmutzungen und kleine Teilchen aus dem Wasser zu entfernen. Um jedoch sauberes Wasser, das frei von Algen und schädlichen Bakterien ist, zu bekommen, muss eine konsequente chemische Wasseraufbereitung erfolgen.

Erkundigen Sie sich im Fachhandel über einzusetzende Stoffe, wie Chlor, Schockbehandlungen, algentötende Mittel und andere Chemikalien.

WARNUNG. Geben Sie niemals Chemikalien in das Schwimmbecken, wenn sich Personen in ihm befinden. Dies kann zu Haut- und Augenirritationen führen! Geben Sie niemals Chemikalien oder Substanzen in das Schwimmbecken, wenn Sie die korrekte Anwendung dieser nicht sicherstellen können. Erkundigen Sie sich im Fachhandel über zu verwendende Chemikalien, deren Richtlinien und Anweisungen.

WARNUNG. Schwimmbecken-Besitzer sind dazu angehalten, das Wasser regelmäßig zu testen, um den pH-Wert und die Chlorkonzentration im Wasser zu bestimmen und ggf. anzupassen. Erkundigen Sie sich im Fachhandel über geeignete Testkits und deren Anweisungen zum Gebrauch.

WARNUNG. Eine Nichtbeachtung dieser Wartungsregeln kann die Gesundheit von Badenden, insbesondere der von Kindern, stark gefährden.

Solang Sie das Schwimmbecken in Gebrauch haben, sollte das Filtriersystem jeden Tag so lang in Betrieb gesetzt sein, dass die gesamte Wassermenge mindestens einmal komplett umgewälzt wird (ca 4 - 5 Stunden).

Um eine angemessene Sauberkeit und Hygiene des Wassers im Schwimmbecken über die gesamte Saison zu gewährleisten, richten Sie sich nach folgenden Anweisungen:

1. Ein korrekter und durchgehender Gebrauch grundlegender Chemikalien für Schwimmbecken ist erforderlich, um einen angemessenen pH-Wert im Schwimmbeckenwasser aufrecht zu erhalten. Zudem verhindert der Einsatz solcher Chemikalien das Wachstum schädlicher Bakterien oder Algen im Wasser und unterstützt die Filterpumpe bei der Reinhaltung Ihres Wassers. Folgende Chemikalien sind für Ihr Schwimmbecken geeignet:
2. Chlor in Form von Tabletten, Granulat oder Flüssigkeit: Desinfiziert das Schwimmbeckenwasser und verhindert Algenwuchs.
3. Chemikalien, die den pH-Wert regulieren: Dienen zur Korrektur des pH-Wertes und machen das Wasser mehr oder weniger sauer.
4. Algenvernichtungsmittel: Werden zur Vernichtung von Algen eingesetzt.
5. „Schockbehandlung“ (Super-Chlorierung): Eliminiert bestimmte organische und anderweitige kombinierte Verbindungen, welche die Klarheit des Wassers beeinträchtigen. Informieren Sie sich beim Fachhändler nach dem bestimmten Einsatz von Chemikalien. Nennen Sie ihm die Füllmenge Ihres Schwimmbeckens und geben ihm, falls gewünscht, eine Wasserprobe. Er kann Sie bezüglich geeigneter Chemikalien, geeigneter Mengen der Chemikalien und effektivem Einsatz bestmöglich beraten.
6. Chlor darf niemals direkt mit der Schwimmbeckenverkleidung in Kontakt geraten, sondern erst in komplett gelösten Zustand. Chlor in Tabletten- oder Granulatform muss vorher erst in einem mit Wasser gefülltem Eimer aufgelöst werden, bevor es in das Schwimmbeckenwasser gegeben wird.

Flüssiges Chlor muss langsam und gleichmäßig über verschiedene Bereiche in das Schwimmbeckenwasser gegeben werden.

Gefahr! Gießen Sie niemals Wasser auf Chemikalien, sondern fügen Sie Chemikalien dem Wasser hinzu. Vermischen Sie niemals getrennte Chemikalien, sondern geben Sie sie getrennt in das Wasser, sodass sich die erste Chemikalie erst vollständig gelöst und verteilt hat bevor Sie die zweite Chemikalie hinzugeben.

1. Reinigen Sie das Schwimmbecken bei hohen Temperaturen mehrmals die Woche, um die Algenbildung manuell zu begrenzen. Erkundigen Sie sich im Fachhandel über zu verwendende Reinigungsmittel wie Bodensauger, Kescher, Bürsten u. ä.
2. Erkundigen Sie sich beim Fachhändler über den Erwerb eines Testkits zur Prüfung des pH-Wertes.

Hinweis: Eine übermäßige Chlorkonzentration und auch niedrige (saure) pH-Werte können die Schwimmbeckenverkleidung beschädigen und erfordern sofortige Maßnahmen zur Behebung, wenn das Testergebnis eines von beiden anzeigt.

1. Kontrollieren Sie die Filterpumpenkartusche alle zwei Wochen (oder häufiger, wenn das Schwimmbecken häufig genutzt wird). Reinigen oder ersetzen Sie sie nach Bedarf, bspw. wenn sie nicht mehr weiß ist. Anfangs kann sie mit einem Wasserschlauch abgespritzt werden. Sollte sie nicht mehr weiß werden, muss sie ersetzt werden. Eine regelmäßige Kontrolle erhält die Wirksamkeit der Filterpumpe.
2. Achten Sie darauf, dass das Schwimmbecken nicht durch Regen oder anderem per Zufall volllaufen kann, sofern sich Wasser darin befindet. Andernfalls kann es zu Beschädigungen am Schwimmbecken kommen. Verringern Sie den Wasserstand umgehend.

Lagerung

ACHTUNG!

Bei unsachgemäßer Lagerung des Artikels besteht Gefahr der Schimmelbildung. Leben Sie in einer Klimazone, in der das Schwimmbecken nicht ganzjährig genutzt wird, wird dringendst empfohlen das Wasser abzulassen, es gründlich zu reinigen, trocknen zu lassen und es außerhalb der Saison an einem geschützten Ort aufzubewahren.

• Lagern Sie den Artikel an einem sauberen, gut belüfteten und trockenen Ort ohne direkte Sonneneinstrahlung, an dem er keinen größeren Temperaturschwankungen ausgesetzt ist.
• Lagern Sie den Artikel für Kinder unzugänglich und sicher verschlossen.
• Legen Sie keine schweren oder scharfkantigen Gegenstände auf den Artikel.
• Prüfen Sie den Artikel nach längerer Lagerung auf Abnutzungs- oder Alterungserscheinungen.

Reparatur

ACHTUNG!

Überprüfen Sie das Schwimmbecken vor jeder Verwendung auf Druckverlust, Löcher oder Risse.

Verliert das Schwimmbecken an Luft, kann es an einer undichten Stelle am Ventil, an einem defekten Ventil oder einer undichten Stelle im Schwimmbecken liegen.

Bei größeren Schäden sollten Sie auf keinen Fall selbst Reparaturen durchführen. Kleinere Beschädigungen können Sie mit dem mitgelieferten Reparatur-Set (26) reparieren.

Undichte Stelle

Reparieren Sie undichte Stellen am Schwimmbecken (1) nur mit geeignetem Klebstoff. Reparaturen mit ungeeigneten Klebstoffen können zu weiteren Beschädigungen führen!

Geeignete Klebstoffe erhalten Sie im Fachhandel.

Hinweis: Kleine Stellen (kleiner als 2 mm) können Sie auch nur mit dem Klebstoff reparieren, in dem Sie den Klebstoff direkt auf die Stelle kleben. Bei größeren undichten Stellen (größer als 2 mm) gehen Sie wie folgt vor:

1. Lassen Sie die Luft vollständig aus dem Pool (1) entweichen.
2. Reinigen Sie die zu reparierende Stelle gründlich.
3. Trocknen Sie die gereinigte Stelle.
4. Nehmen Sie einen der Flicken und schneiden Sie ein Stück zurecht, das den beschädigten Bereich abdeckt und an allen Seiten um 1,5 cm übersteht.
5. Drücken Sie den Flicken mit einem weichen Gegenstand fest auf die undichte Stelle. Achten Sie darauf, dass Sie auf einer ebenen Unterlage ohne Knitter oder Falten arbeiten. Entfernen Sie mögliche Luftblasen mit einem abgerundeten Gegenstand sanft von innen nach außen.
6. Lassen Sie den Flicken nach der Reparatur mindestens 12 Stunden trocknen.

Wichtig: Bevor Sie nach der Reparatur das Schwimmbecken mit Wasser befüllen, überprüfen Sie die reparierte Stelle auf Abdichtung. Bei sehr großen Schäden sollten Sie auf keinen Fall selbst Reparaturen durchführen. Geben Sie das Schwimmbecken zur Reparatur in eine Fachwerkstatt.

Wartung

Der Besitzer des Schwimmbeckens ist für dessen Wartung und der Zubehörteile hauptverantwortlich.

Schwimmbecken

Folgendes ist zu vermeiden:

– direkter Kontakt oder Überdosierung von anderen Wasserpflegemitteln als in EN 16713-3 angegeben, mit der Oberfläche der Deckschicht (da dies zu irreversibler Entfärbung führen kann); – mechanische Stöße (wie etwa fallende stumpfe Gegenstände, z. B. Sonnenschirmständer, Gartenstühle, Tauchgeräte usw.) können Eindrücke oder tiefe Kratzer auf der Deckschicht verursachen;

- außergewöhnliche Aneinanderreibung zweier Flächen;

- über einen längeren Zeitraum Kontakt oxidierbarer metallischer Gegenstände oder organischer Materialien mit der Deckschicht.

Die Wasserlinie ist besonders empfindlich für Ablagerungen wie z. B. Kalk, Metalle oder andere, fetthaltige Produkte (Sonnencreme), die sich an der Deckschicht ablagern können. Um zu verhindern, dass diese Ablagerungen in das Innere der Deckschicht eindringen, was ein Reinigen unmöglich macht, wird eine regelmäßige Wartung der Wasserlinie empfohlen.

Regelmäßige und sorgfältige Wartung sollte mit geeigneten Produkten durchgeführt werden, die nicht scheuern und verträglich mit der Deckschicht sind. Es ist verboten, Reinigungsprodukte zu verwenden, die nicht für Schwimmbäder bestimmt sind (Haushaltsreiniger) und/oder scheuernde Reinigungsmittel.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungs-

kreislauf (Recycling). Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. DELTA-SPORT HANDELSKONTOR GmbH räumt privaten Endkunden auf diesen Artikel drei Jahre Garantie ab Kaufdatum (Garantiefrist) nach Maßgabe der folgenden Bestimmungen ein. Die Garantie gilt nur für Material- und Verarbeitungsfehler. Die Garantie erstreckt sich nicht auf Teile, die der normalen Abnutzung unterliegen und deshalb als Verschleißteile anzusehen sind (z. B. Batterien) sowie nicht auf zerbrechliche Teile, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Ansprüche aus dieser Garantie sind ausgeschlossen, wenn der Artikel unsachgemäß oder missbräuchlich oder nicht im Rahmen der vorgesehenen Bestimmung oder des vorgesehenen Nutzungsumfangs verwendet wurde oder Vorgaben in der Anleitung/Anweisung nicht beachtet wurden, es sei denn, der Endkunde weist nach, dass ein Material- oder Verarbeitungsfehler vorliegt, der nicht auf einem der vorgenannten Umstände beruht.

Ansprüche aus der Garantie können nur innerhalb der Garantiefrist unter Vorlage des Originalkassenbelegs geltend gemacht werden. Bitte bewahren Sie deshalb den Originalkassenbeleg auf.

Die Garantiefrist wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Bitte wenden Sie sich bei Beanstandungen zunächst an die untenstehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Liegt ein Garantiefall vor, wird der Artikel von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Weitere Rechte aus der Garantie bestehen nicht. Ihre gesetzlichen Rechte, insbesondere Gewährleistungsansprüche gegenüber dem jeweiligen Verkäufer, werden durch diese Garantie nicht eingeschränkt. IAN: 388676_2107

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail]

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

Verfärbungen und mögliche Ursachen

Trotz der Verwendung leistungsfähiger Materialien und unter Berücksichtigung aller vorstehend genannten Vorkehrungen können aufgrund von Alterung außergewöhnliche Erscheinungen auftreten. Es ist wichtig, daran zu erinnern, dass sich die Deckschicht aufgrund der Alterung und durch UV-Einstrahlung allmählich verfärbt.

Folgende Ursachen können eine beschleunigte Verfärbung verursachen:

- Verwendung von ungeeigneten Produkten und Vorgehensweisen zur Wasseraufbereitung, die nicht in Übereinstimmung und den Empfehlungen des Herstellers stehen;

- zu starke mechanische Einwirkung (Gezeiten-Schwimmbecken, treibende Eisschichten, automatische Reiniger und Bürsten usw.);

– hohe Wassertemperatur;

— Einfluss der Materialien und des Herstellungsprozesses.

Manchmal tritt ein geringer Farbunterschied zwischen den Bereichen auf, die ins Wasser eintauchen, und den Bereichen, die oberhalb des Wasserspiegels liegen. Dies ist durchaus üblich.

Flecken und mögliche Ursachen

Aufgrund der vielen Einflüsse, wie vorstehend genannt, ist es äußerst schwierig, die Ursachen von Flecken zu bestimmen. Flecken, die oberhalb der Wasserlinie auftreten, sind selten in der Tiefe der Deckschicht.

Die folgende Tabelle zeigt die möglichen Ursachen von Flecken, sobald das Schwimmbecken normal betrieben wird. Um die möglichen Ursachen zu finden, ist es sinnvoll, die im nachstehenden Schaublatt beschriebenen Maßnahmen durchzuführen. Führen diese nicht zum Erfolg, können mögliche Einflüsse des Herstellungsprozesses vorhanden sein.

Art der Flecken Mögliche Ursache Mögliche Lösung
Weißliche Flecken am Boden des Schwimmbeckens.	Falsche Wasseraufbereitung Flecken sind irreversibel und können nicht repariert werden.
	Zersetzung organischer Stoffe (Humus, Zweige, Blätter), die in direktem Kontakt mit der Deckschicht sind. Die Wirkung ist deutlicher, wenn der Kontakt über einen längeren Zeitraum bestand.
Weißliche Flecken am Boden des Schwimmbeckens und an den Wänden.	Übermäßige Konzentration von chemischen Produkten	Flecken sind irreversibel und können nicht repariert werden.
Weißliche Flecken an der Wasserlinie	Kalkhaltige Ablagerungen Diese Ablagerungen können durch die Verwendung von Kalk-Sequestriermitteln und das Aufrechterhalten des pH-Wert-gleichgewichts verhindert werden.Das Reinigen ist vor dem Einlegen mit Hilfe eines geeigneten Produkts möglich, lösemittelfrei und nicht scheuernd, wobei darauf zu achten ist, die Schicht nicht zu zerkratzen.Um dieses Phänomen zu verringern, muss die Wasserhärte regelmäßig kontrolliert werden, z. B. mit einem vorinstallierten lonenaustauscher.
	ungeeignete Chemikalien und/oder Scheuermittel Irreversible und unbehandelte milchige oder ausgebleichte Bereiche
	Vorhandensein von Algen
	Zersetzung organischer Stoffe (Blätter, Schmutz, Vegetation)	Es kann durch regelmäßige Wartung des Schwimmbeckens (Säu-bern) verhindert werden.
	Verwendung von Kupfersulfat in reiner oder vermisch-ter Form und die Anwendung des Cu/Ag-Prozesses	Irreversibel. Diese Produkte sind in dieser Art von Schwimmbecken nicht zulässig.
	unbeabsichtigtes Vorhandensein von oxidierbaren Metallteilen (Metallablagerungen ...)
		Erdunga des Schwimmbeckens: Die Erdung des Wassers im Schwimmbecken kann dieses Phänomen einschränken. Die Erdung muss durch einen anderen Erdungsstab erfolgen als den für Sicherheit des Hauses. Diese Funktionserdung wird lediglich zulassen, dass Leckströme abgeleitet werden, um die elektrische Aufladung des Beckenwassers einzuschränken.
	Migration von Metall durch die Deckschicht (auf Kobalt basierende Gelschicht)
	Vorhandensein von Metallionen (Kupfer, Eisen, Mangan ...) in zu hohen Konzentrationen sowie dunklen unlöslichen Metallsulfiden	Um hohe Konzentrationen von Metallionen zu vermeiden, die zu einer dauerhaften Fleckenbildung auf der Deckschicht des Schwimmbeckens beitragen können, wird empfohlen, Metallionen-Sequestriermittel zu verwenden.b
	Sonnencreme oder Kosmetika, die auf der Wasser-oberfläche schwimmen, Kohlenwasserstoffverbrennung aus Holz- oder Holzkohlefeuer, Autoabgase, Flugzeugabgase oder jede andere Verschmutzung aus der direkten oder indirekten Umgebung des Schwimmbeckens.
Art der Flecken Mögliche Ursache Mögliche Lösung
Grüne Flecken Da sie organischer Herkunft sind, treten diese Flecken nur auf, wenn lebende Organismen vorhanden sind (Algen, Pilze usw.) und können mit einer deutlichen Störung des Gleichgewichts der Wasseraufbereitung zusammenhängen.	Siehe Betriebsanweisungen und Hinweise des Schwimmbeckenherstellers, der Filteranlage oder Chemikalien.
Rosa Flecken Befinden sich im Allgemeinen an Dichtungsteilen, entstehen durch Bakterien, die an Bestandteilen dieser Kunststoffteile wachsen und können mit der Wasseraufbereitung zusammenhängen.Wenn für die Desinfektion PHMB verwendet wird, besteht bei Vorhandensein von Kupfer die Gefahr, dass sich rosa Flecken bilden.
Gelbe Flecken Befinden sich im Allgemeinen an Dichtungsteilen, entstehen durch Bakterien, die an Bestandteilen dieser Kunststoffteile wachsen und können mit der Wasseraufbereitung zusammenhängen.Wenn für die Desinfektion PHMB verwendet wird, besteht bei Vorhandensein von Kupfer die Gefahr, dass sich rosa Flecken bilden.
Vorhandensein von Pollen oder roten Algen, landwirtschaftliche Arbeiten, fettige Produkte (Sonnencreme oder Kosmetika), organische Rückstände (Abbau von Pflanzen) oder Verschmutzung
einige Kalkverbindungen, welche in chemischen Produkten (Kieselform) verwendet werden, Tabletten
Bei einem Schwimmbecken, dessen Wasser mit Brom aufbereitet wird, kann die Kombination einer höheren als die vom Hersteller empfohlene Dosierung und eines pH-Wertes unter 6,9 Flecken auf der Deckschicht (von gelb bis braun) verursachen.	In den meisten Fällen sind diese Flecken irreversibel.
Schock-Desinfektion mit einem Oxidationsmittel kann zu Gasbildung führen, die die Schwimmbeckenoberfläche verbrennt, die nicht mit Wasser in Berührung ist.	Es ist wichtig zu reagieren, sobald die Flecken erscheinen. Der Hersteller des Schwimmbeckenhersteller ist zu benachrichtigen, der je nach Art der Flecken Angaben zum Vorgehen machen wird.
^a WARNHINWEIS: [Die Erdung des Schwimmbads fördert die Korrosion von Metallteilen. Wenn kein elektrischer Strom zum Schwimmbecken gelangt, ist keine Erdung erforderlich - siehe DIN VDE 0100-702.] ^b WARNHINWEIS: Sequestriermittel für Metallionen enthalten oft Phosphor oder phosphorhaltige Verbundmittel, die Algenwachstum verursachen oder vermehren können und/oder auf die Messung (von freiem Chlor, Redoxpotential) mit Onlinegeräten Einfluss nehmen können. Deshalb sollte bei Messung mit Onlinesystemen lonenaustauschern und/oder Metallfiltern in der Füllwasserlinie der Vorzug gegeben werden (bevor Wasser in das Becken läuft).

FILTERPUMPE

DE AT CH

FILTERPUMPE

Originalbetriebsanleitung

Teilebezeichnung

Filterpumpe (4) (Abb. E)

Luftablassventil (4a)

Dichtungsring für Luftablassventil (4b)

Filtergehäusedeckelhalter (4c)

Filtergehäusedeckel (4d)

Filterpumpenkartusche (4e)

Filtergehäuse-Gummidichtung (4f)

Netzkabel (4g)

Einlass (4h)

Auslass (4i)

O-Ring (4j)

Filtergehäuse (4k)

Schlauch für Filterpumpe (5) (Abb. D)

Lochsieb (6) (Abb. D)

Schelle (7) (Abb. D)

Schellenschraube (8) (Abb. D)

Kunststoffstopfen (27) (Abb D)

Technische Daten

Verwenden Sie ausschließlich diese Pumpe für dieses Schwimmbecken.

Modell: 53013A, 12V, 50Hz, 70W,

Maximum, IPX7

Fördermenge: 3028 l/h

Netzteil der Pumpe:

Stermay HT-53013A-1

IP 65

Stecker IP 44

Primär: 230-240V \~ 50 Hz

Sekundär: 12V-AC, 8000 mA, 96VA, 0,98 PF

= Schutzklasse II

Hersteller: DongGuan Huatao Metal&Plastic Products Co., Ltd.

Importeur: DELTA-SPORT Handelskontor GmbH

Wragekamp 6, 22397 Hamburg

Germany

Bestimmungsgemäße Verwendung

Die Filterpumpe dient zur Reinigung der Wasserqualität und darf nur an die vorgesehenen Schwimmbecken angeschlossen werden. Das Schwimmbecken und die Filterpumpe wurden für den privaten Gebrauch im Freizeitbereich entwickelt.

Sicherheitshinweise

- Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Artikel spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- WARNUNG. Verwenden Sie ausschließlich die mitgelieferte Pumpe 53013A des Herstellers: DongGuan Huatao Metal&Plastic Products Co., Ltd.

- WARNUNG. Überprüfen Sie sämtliche Klemmen und das Zubehör, bevor Sie die Pumpe starten.

- WARNUNG. Vergraben Sie nicht das Stromversorgungskabel. Verlegen Sie das Stromversorgungskabel so, dass es nicht von Rasenmähern, Heckentrimmern oder anderen Geräten beschädigt werden kann.

- WARNUNG. Verwenden Sie die Filterpumpe nicht zum Absaugen des Pools. Die Pumpe darf nur an einen aufstellbaren Pool, nicht an einen in den Boden eingelassenen Pool eingesetzt werden.

- WARNUNG. Stromversorgungskabel und Eingangskabel können nicht getauscht werden. Falls Stromversorgungskabel oder Eingangskabel beschädigt werden, sollten Netzteil oder Pumpe entsorgt werden.

- WARNUNG. Pumpe und Adapter dürfen nicht an Stellen installiert werden, an denen sie überflutet werden könnten oder an denen keine geeignete Steckdose zur Verfügung steht.

- WARNUNG. Achten Sie darauf, dass die Außensteckdose mit einem Fehlerstromschutzschalter (FI/RCD) mit Auslösestrom von maximal 30 mA abgesichert ist.

- WARNUNG. Die Filterpumpe muss vor dem Einschalten mit Schrauben auf einer stabilen Unterlage fixiert werden.

- WARNUNG. Achten Sie darauf, dass der Filterpumpenmotor nicht überhitzt. Sorgen Sie dafür, dass die Pumpe stets mit Wasser gefüllt ist, also nicht leer arbeitet. Falscher Einsatz kann zu Überhitzung und somit zu Beschädigung durch Durchbrennen des Motors führen.

• WARNUNG. Im System verbleibende Luft lässt die Pumpe schneller laufen und führt zu Beschädigungen. Schalten Sie die Filterpumpe aus und drehen Sie das Luftblasventil (4a) leicht auf, um sämtliche Luft aus dem Schlauch und der Filterpumpe entweichen zu lassen.
• WARNUNG. Die Pumpe muss über einer Fehlerstromschutzeinrichtung versorgt werden, deren Bemessungsdifferenzstrom 30 mA nicht überschreitet.
• WARNUNG. Das Netzteil sollte mind. 2 m vom Mini-Pool entfernt installiert werden. Der Netzstecker sollte sich 3,5 m vom Pool entfernt befinden.
• WARNUNG. Die Pumpe sollte am Boden fest verankert werden, um ein mögliches Umkippen zu verhindern. Erkundigen Sie sich im Fachhandel über zu verwendende Schrauben oder Bolzen.

⚠️Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu Stromschlägen führen. Schließen Sie die Pumpe nur an eine gut zugängliche Steckdose an, damit Sie sie bei einem Störfall schnell vom Stromnetz trennen können.

• Schließen Sie die Pumpe nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an und nur, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
  • Die Pumpe darf nicht verwendet werden, wenn sich Personen im Wasser befinden.
• Betreiben Sie die Pumpe nicht, wenn sie sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
• Wenn das Netzkabel der Pumpe beschädigt ist, muss die Pumpe entsorgt werden.
• Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.
• Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
• In dieser Pumpe befinden sich elektrische und mechanische Teile, die zum Schutz vor Gefahrenquellen unerlässlich sind.
• Tauchen Sie weder die Pumpe noch das Netzkabel oder den Netzstecker in Wasser oder andere Flüssigkeiten.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie am Netzkabel aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Netzkabel nie als Tragegriff.
• Halten Sie die Pumpe, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.

Filterpumpe anschließen

1. Stellen Sie das Schwimmbecken vollständig auf und befüllen Sie es mit Wasser.
2. Nehmen Sie alle Teile der Filterpumpe (4) und Schläuche (5) aus der Verpackung.
3. Stellen Sie die Filterpumpe so auf, dass sie 20 cm bis 1 m unterhalb des Wasserspiegels des Schwimmbeckens steht.

Hinweis: Die Filterpumpe muss auf einer ebenen und stabilen Unterlage befestigt werden. Im Boden der Filterpumpe befinden sich Bohrungen für geeignetes Montagematerial (nicht im Lieferumfang enthalten).

1. Setzen Sie die Filterpumpenkartusche (4e) in das Filtergehäuse (4k) ein (Abb. E). Achten Sie darauf, dass sich die Filterkassette vollständig im Filtergehäuse befindet.

2. Setzen Sie die Filtergehäuse-Gummidichtung (4f) auf das Filtergehäuse (Abb. E).

3. Setzen Sie den Filtergehäusedeckel (4d) auf das Filtergehäuse (Abb. E).

4. Drehen Sie den Filtergehäusedeckel im Uhrzeigersinn fest.

5. Schließen Sie den ersten Schlauch der Filterpumpe (5) an den Einlass (4h) der Filterpumpe mithilfe der Schelle (7) und der Schellenschraube (8) (Abb. D).

6. Verbinden Sie das andere Schlauchende mit dem unteren Schlauchanschluss (1d) des Schwimmbeckens (Abb. D).

7. Drehen Sie das Luftablassventil (4a) langsam ein bis zwei Umdrehungen gegen den Uhrzeigersinn.

8. Schließen Sie den zweiten Schlauch an den oberen Schlauchanschluss (1d) des Schwimmbeckens und an den Auslass (4i) der Filterpumpe an.

Inbetriebnahme Filterpumpe

1. Achten Sie darauf, dass das Schwimmbecken (1) vollständig mit Wasser gefüllt ist und die Filterpumpe (4) an geeigneter Stelle aufgestellt wurde.
2. Entfernen Sie die Kunststoffstopfen (27) aus den Filterpumpenventil (1d) auf der Schwimmbeckeninnenseite (Abb. D).
3. Wenn Wasser in die Filterpumpe fließt, kann eingeschlossene Luft über das Luftablassventil (4a) entweichen.
4. Schließen Sie das Luftablassventil anschließend langsam durch Drehung im Uhrzeigersinn.
5. Schließen Sie das Netzteilkabel (4g) an eine geeignete Steckdose an und lassen Sie die Filterpumpe laufen, bis das Wasser ausreichend gereinigt ist.

Reparatur, Wartung

Trennen Sie vor jeder Wartung die Stromversorgung von der Filterpumpe (4).

Platzieren Sie die Filterpumpe nicht in hohem Gras, das kann zu Überhitzung führen. Sollten Sie etwaige Beschädigungen oder Defekte an der Filterpumpe feststellen, so geben Sie die Filterpumpe in eine Fachwerkstatt zur Reparatur oder ersetzen Sie die Filterpumpe durch eine neue. Nehmen Sie keine Reparaturen eigenständig an der Filterpumpe vor.

Verwenden Sie keine Lösungsmittel zum Reinigen der Filterpumpe.

1. Trennen Sie das Netzkabel (4g) vollständig von der Stromversorgung.
2. Lösen Sie den Filtergehäusedeckel (4d) und dessen Filtergehäusedeckelhalter (4c) durch Drehen gegen den Uhrzeigersinn.
3. Reinigen Sie die Filterpumpenkartusche (4e), tauschen Sie sie bei Bedarf gegen eine neue aus.
4. Überprüfen Sie das Innere des Filtergehäuses (4k). Falls sich Schmutz oder Ablagerungen darin befinden, spülen Sie es mit klarem Wasser aus.
5. Setzen Sie alle Teile wieder zusammen und stecken Sie das Netzkabel wieder ein.

Problemlösung

1. Die Filterpumpe arbeitet nicht.
2. Prüfen Sie, ob Sicherungen durchgebrannt sind oder ausgelöst wurden, prüfen Sie auf gelöste elektrische Verkabelung.
3. Überprüfen Sie den Motor. Falls der Motor überhitzt oder überlastet wird, schalten Sie das Gerät ab. Lassen Sie den Motor abkühlen.

4. Wenden Sie sich an einen Fachmann.

5. Der Motor läuft, allerdings wird kein oder nur wenig Wasser gefördert.

6. Prüfen Sie auf Hindernisse im Ein- oder Auslassschlauch innerhalb der Poolwandung.

7. Ziehen Sie die Schlauchklemmen fest, überprüfen Sie den Schlauch auf Beschädigungen und prüfen Sie den Wasserstand im Pool.
8. Reinigen Sie die Filterkassette häufiger. Nutzen Sie dazu einen Gartenschlauch.
   • Tauschen Sie die Filterkassette aus.

9. Wenden Sie sich an einen Fachmann.

10. Die Filterpumpe zieht kein Wasser mehr.

11. Achten Sie darauf, dass der Wasserstand im Pool bei ausgeschalteter Pumpe mindestens 5 cm oberhalb der Absaugöffnung liegt.

12. Vergewissern Sie sich, dass der Absaugschlauch unbeschädigt ist.

13. Überprüfen Sie die Filterkassette auf Verschmutzungen; reinigen Sie diese bei Bedarf. Nutzen Sie dazu einen Garten-schlauch.
    • Wenden Sie sich an einen Fachmann.

14. Die Filterpumpe reinigt das Wasser nicht.

15. Stellen Sie Chlorgehalt und pH-Wert korrekt ein.

16. Tauschen Sie die Filterkassette aus oder reinigen Sie diese. Nutzen Sie dazu einen Gartenschlauch.
17. Überprüfen Sie die Filterkassette auf Beschädigungen und tauschen Sie sie bei Bedarf aus.
18. Lassen Sie die Pumpe länger arbeiten.
19. Entfernen Sie Verschmutzungen aus den Sieben der Poolwand.
20. Wenden Sie sich an einen Fachmann.

Hinweise zur Entsorgung

Werfen Sie Ihren Artikel, wenn er ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie ihn einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Entsorgen Sie den Artikel und die Verpackung umweltschonend.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit zungen (a) und Nummern (b) mit ander Bedeutung: 1-7: Kunststoffe / 20-22: und Pappe / 80-98: Verbundstoffe. Der und die Verpackungsmaterialien sind telbar, entsorgen Sie diese getrennt für eine Erre Abfallbehandlung. Das Triman-Logo gilt er Frankreich. Möglichkeiten zur Entsorgung ausgedienten Artikels erfahren Sie bei Ihrer Einde- oder Stadtverwaltung.

Congratulations!

Tel.: [phone] (0,15 EUR/Min.)

E-Mail : [e-mail]

Importateur : DELTA-SPORT Handelskontor GmbH

Wragekamp 6, 22397 Hamburg

Allemagne

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

Importeur: DELTA-SPORT Handelskontor GmbH

Wragekamp 6, D-22397 Hamburg

Germany

Importer: DELTA-SPORT Handelskontor GmbH

Wragekamp 6, 22397 Hamburg

Niemcy

Dovozca: DELTA-SPORT Handelskontor GmbH

Wragekamp 6, 22397 Hamburg

Nemecko

Importör: DELTA-SPORT Handelskontor GmbH

Wragekamp 6, 22397 Hamburg

Németország

Delta Sport Handelskontor GmbH

Wragekamp 6

22397 Hamburg

Hordesbestinetes Hörsheim

HB:96503

VAT-No.: DE134095841

电话：5071493311

Dunkverbindung

DZ Stark AG

NordLLB

Kento | Account

USD 03.00143450

DUR 00 00 14 34 50

USD 18 00 02 61 16

以府 15 17 98 30 3

IDAN

DC66200600000300143450

0331 2006 0000 0000 1434 50

DE36 2505 0000 1800 0261 18

0627 2505 0000 0151 7983 03

SWIFT | DIC

GENO DETT 200

NOLA DE 2H30X

HAMBURG

SHANGHAI

HO CHI MINH CITY

CHICAGO

ISTANBUL
