Typ výrobku	Nafukovací nadzemní bazén
Značka	Crivit
Model	53013A
Rozměry (nafouknuté)	cca 457 x 122 cm (délka x výška)
Objem plnění	cca 13 293 litrů
Maximální efektivní hloubka vody	97 cm
Plocha vodní hladiny	357 cm²
Maximální nafukovací tlak	1 bar (15 psi)
Součástí je filtrační čerpadlo	Ano, model 53013A, 12V, 70W, průtok 3028 l/h
Napájení čerpadla	230-240 V ~ 50 Hz (primární), 12 V AC (sekundární)
Stupeň krytí čerpadla	IPX7
Stupeň krytí adaptéru	IP65
Počet osob pro montáž	2
Doba montáže	cca 30 minut
Součásti v balení	Bazén, podložka a ochranná fólie, čerpadlo, hadice, sací koše, svorky, žebřík, opravná sada, zátky
Záruka	3 roky (vady materiálu a zpracování)
Použití	Nadzemní bazén, nezakopávat
Údržba	Pravidelná chemická úprava vody, čištění filtrační vložky
Bezpečnost	Neustálý dohled nad dětmi, neskákat, použití s proudovým chráničem 30 mA
Opravitelnost	Součástí je opravná sada pro malé netěsnosti
Poprodejní servis Francie	Tel: [phone], Email: [e-mail]

Často kladené otázky - 53013A CRIVIT

Jak nainstalovat nafukovací bazén Crivit 53013A?

Vyberte rovný, stabilní povrch bez kamenů a ostrých předmětů. Rozložte podložku a poté bazén. Nafoukněte vzduchovou komoru na maximálně 1 bar. Naplňte vodou po vyznačenou rysku (max. 97 cm hloubky). Sestavte žebřík podle obrázků F až K v návodu. Filtrační čerpadlo umístěte 20 cm až 1 m pod hladinu vody.

Jak správně nafouknout bazén?

Použijte nožní nebo pístovou pumpu (ne kompresor). Otevřete klapku ventilu (1a), nafukujte, dokud není komora pevná, ale stlačitelná palcem. Optimální tlak je 1 bar (15 psi). Zavřete ventil. Při vysokých teplotách uvolněte trochu vzduchu, aby nedošlo k přetlaku.

Jaký je doporučený nafukovací tlak?

Maximální provozní tlak je 1 bar (15 psi). Nepřefukujte, aby nedošlo k poškození svarů. Při intenzivním slunci vyrovnejte tlak otevřením ventilu.

Jak udržovat vodu v bazénu?

Pravidelně testujte pH a chlór. pH musí být vyvážené. Používejte vhodné chemické přípravky: chlór (tablety, granule nebo tekutý), algicidy a šokové ošetření. Nikdy nepřidávejte chemikálie, když jsou ve vodě lidé. Filtrační čerpadlo nechte běžet 4 až 5 hodin denně.

Jak používat filtrační čerpadlo?

Nainstalujte čerpadlo na stabilní povrch, připojte hadice k přípojkám bazénu (vstup a výstup). Ujistěte se, že je čerpadlo naplněno vodou (odvzdušněte přes vypouštěcí ventil). Zapojte adaptér do zásuvky chráněné proudovým chráničem 30 mA. Nikdy nenechte čerpadlo běžet nasucho.

Co dělat při úniku nebo díře v bazénu?

Zcela vypusťte bazén, očistěte a osušte poškozené místo. U netěsnosti menší než 2 mm použijte přímo vhodnou lepicí pásku. U větší netěsnosti vystřihněte záplatu z opravné sady s okrajem 1,5 cm, pevně ji přitiskněte a nechte sušit alespoň 12 hodin před opětovným nafouknutím.

Jak uskladnit bazén v zimě?

Zcela vypusťte vodu, očistěte bazén jemným čisticím prostředkem, nechte uschnout na slunci. Uzavřete všechny ventily. Složte bazén podle obrázků v návodu (obr. M). Uskladněte na čistém, suchém místě chráněném před mrazem a teplotními výkyvy. Nepokládejte na něj těžké předměty.

Jaké jsou základní bezpečnostní pokyny?

Nikdy nenechávejte dítě bez dozoru – riziko utonutí. Neskákejte do bazénu. Pro neplavce použijte plovací pomůcky. Pokud je to možné, instalujte zábranu. Mějte poblíž telefon a záchranný kruh. Elektrická instalace musí obsahovat proudový chránič 30 mA.

Jak sestavit přiložený žebřík?

Postupujte podle obrázků F až K v návodu. Žebřík se montuje bez nářadí zacvaknutím příček a upevněním podpěr. Umístěte jej na stabilní vodorovný povrch, uvnitř nebo vně bazénu podle pokynů. Před použitím se ujistěte, že je stabilní.

Jak vyčistit a vyměnit filtrační vložku?

Odpojte čerpadlo. Otevřete kryt filtru otočením víčka proti směru hodinových ručiček. Vyjměte vložku. Očistěte ji hadicí; pokud zůstává šedá, vyměňte ji. Zkontrolujte také vnitřek krytu a propláchněte jej. Vše smontujte a znovu zapojte.

NÁVOD K OBSLUZE 53013A CRIVIT

Hirodné čerodlo – Originámy návocí na použivane

③

QUICK-UP POOL

Poc - Bragovolring

Použití ke stanovenému účelu 63

Použité symboly 63

Bezpečnostní pokyny 63 - 64

Bezpečnost neplavcůl 63

Bezpečnostní zařízení 63

Bezpečnostní vybavení 63

Bezpečné používání plaveckého

bazénu 63

Nebezpečí úrazu! 63

Vyloučení věcných škod 63 - 64

Výběr umístění 64

Stavba bazénu 64

Nafouknutí bazénu 64

Plnění výrobku vodou 64

Vliv kvality vody 64

Stavba bazénového žebříku 64

Složení bazénu 65

Skládání bazénu (obr. M) 65

Péče, uskladnění, opravy, údržba ..... 65 - 66

Péče 65

Uskladnění 65

Opravy 65-66

Údržba 66

PPokyny k likvidaci 66

Pokyny k záruce a průběhu služby 66

Vyblednutí barev a možné příčiny 67

Skvrny a možné příčiny 67 - 68

Filtrační čerpadlo

Originální návod

k obsluze 69-71,127

Označení dílů 70

Technická data 70

Použití ke stanovenému účelu 70

Bezpečnostní pokyny 70

Nebezpečí úrazu elektrickým

proudem! 70

Připojení filtračního čerpadla ..... 70 - 71

Uvedení filtračního čerpadla

do chodu 71

Řešení problémů 71

Pokyny k likvidaci 71

Prohlášení o shodě 127

SK

Obsah balenia (obr. A) 72

Označenie dielov 72

Technické údaje 72

Bezpečnostné pokyny .....72 - 73

Bezpečnostné zariadenia 72

Bezpečnostná výbava 72

Montáž plaveckého bazénu .....73

Montáž rebríka k bazénu 74

Demontáž plaveckého bazénu 74

Skladanie plaveckého bazénu

(obr. M)....74

Ošetrovanie, skladovanie, oprava,

údržba 74 - 75

Ošetrovanie 74

Skladovanie 74

Oprava 74-75

Údržba 75

Pokyny k likvidácii 75

Pokyny k záruke a priebehu servisu.... 75

Bezpečnostné pokyny 79

Nebezpečenstvo rany el. prúdom! .... 79

Napojenie filtračného čerpadla ..... 79 - 80

Pokyny pre likvidáciu 80

Varnostna oprema 118

Varna uporaba plavalnega bazena ..... 118

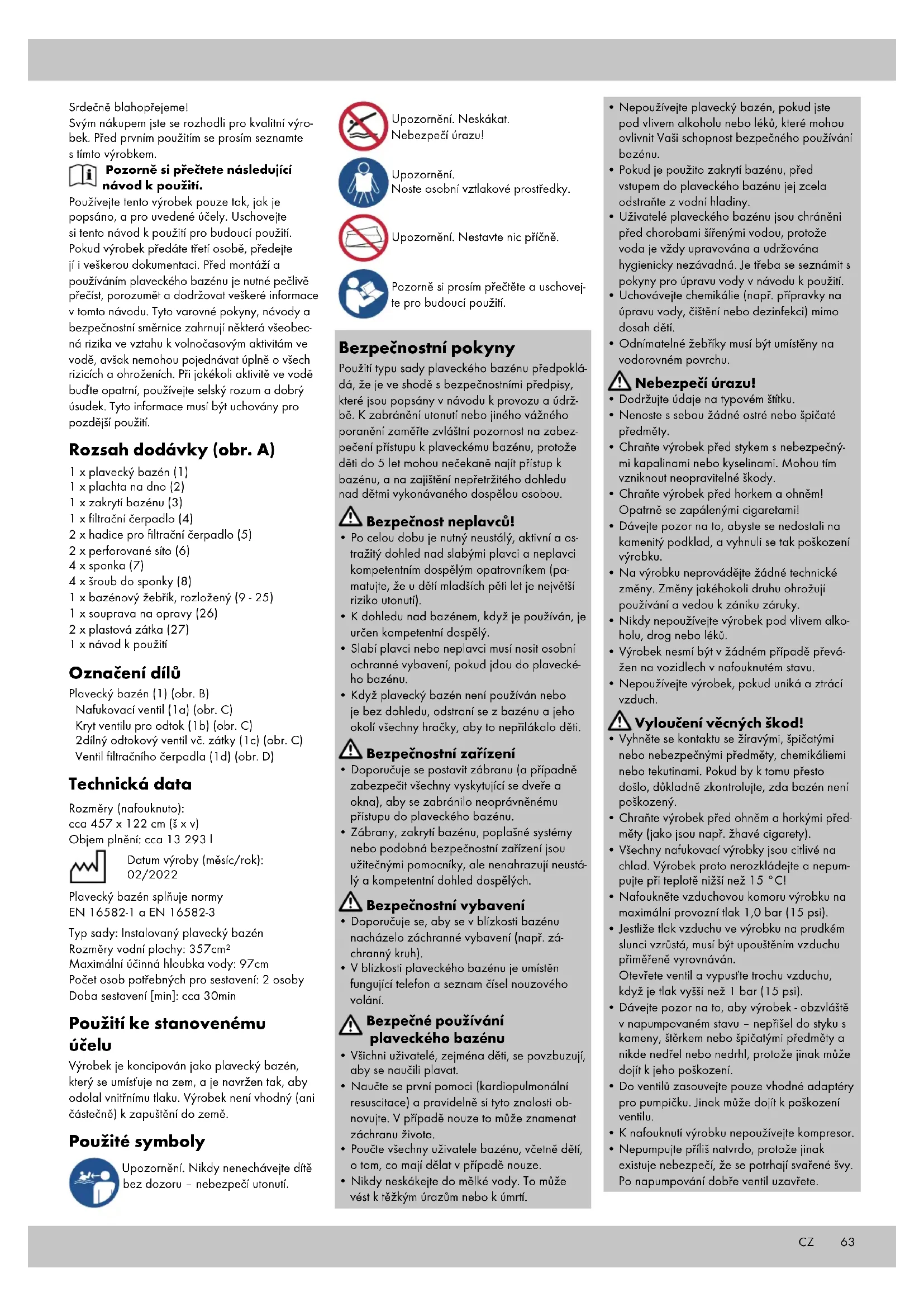

Srdečně blahopřejeme!

Svým nákupem jste se rozhodli pro kvalitní výrobek. Před prvním použitím se prosím seznamte s tímto výrobkem.

Pozorně si přečtete následující návod k použití.

Používejte tento výrobek pouze tak, jak je popsáno, a pro uvedené účely. Uschovejte si tento návod k použití pro budoucí použití. Pokud výrobek předáte třetí osobě, předejte jí i veškerou dokumentaci. Před montáží a používáním plaveckého bazénu je nutné pečlivě přečíst, porozumět a dodržovat veškeré informace v tomto návodu. Tyto varovné pokyny, návody a bezpečnostní směrnice zahrnují některá všeobecná rizika ve vztahu k volnočasovým aktivitám ve vodě, avšak nemohou pojednávat úplně o všech rizicích a ohroženích. Při jakékoli aktivitě ve vodě buďte opatrní, používejte selský rozum a dobrý úsudek. Tyto informace musí být uchovány pro pozdější použití.

Rozsah dodávky (obr. A)

1 x plavecký bazén (1)
1 x plachta na dno (2)
1 x zakrytí bazénu (3)
1 x filtrační čerpadlo (4)
2 x hadice pro filtrační čerpadlo (5)
2 x perforované sító (6)
4 x sponka (7)
4 x šroub do sponky (8)
1 x bazénový žebřík, rozložený (9 - 25)
1 x souprava na opravy (26)
2 x plastová zátka (27)
1 x návod k použití

Označení dílů

2dílný odtokový ventil vč. zátky (1c) (obr. C)

Ventil filtračního čerpadla (1d) (obr. D)

Technická data

Rozměry (nafouknuto):

cca 457 x 122 cm (š x v)

Objem plnění: cca 13 293 l

Datum výroby (měsíc/rok): 02/2022

Plavecký bazén splňuje normy

EN 16582-1 a EN 16582-3

Typ sady: Instalovaný plavecký bazén

Rozměry vodní plochy: 357cm²

Maximální účinná hloubka vody: 97cm

Počet osob potřebných pro sestavení: 2 osoby

Doba sestavení [min]: cca 30min

Použití ke stanovenému účelu

Výrobek je koncipován jako plavecký bazén, který se umístuje na zem, a je navržen tak, aby odolal vnitřnímu tlaku. Výrobek není vhodný (ani částečně) k zapuštění do země.

Použité symboly

Upozornění. Nikdy nenechávejte dítě bez dozoru - nebezpečí utonutí.

Upozornění. Neskákat.

Nebezpečí úrazu!

Upozornění.

Noste osobní vztlakové prostředky.

Upozornění. Nestavte nic příčně.

Pozorně si prosím přečtěte a uschovejte pro budoucí použití.

Bezpečnostní pokyny

Použití typu sady plaveckého bazénu předpokládá, že je ve shodě s bezpečnostními předpisy, které jsou popsány v návodu k provozu a údržbě. K zabránění utonutí nebo jiného vážného poranění zaměřte zvláštní pozornost na zabezpečení přístupu k plaveckému bazénu, protože děti do 5 let mohou nečekaně najít přístup k bazénu, a na zajištění nepřetržitého dohledu nad dětmi vykonávaného dospělou osobou.

Bezpečnost neplavců!

• Po celou dobu je nutný neustálý, aktivní a ostražitý dohled nad slabými plavci a neplavci kompetentním dospělým opatrovníkem (pamatujte, že u dětí mladších pěti let je největší riziko utonutí).
• K dohledu nad bazénem, když je používán, je určen kompetentní dospělý.
• Slabí plavci nebo neplavci musí nosit osobní ochranné vybavení, pokud jdou do plaveckého bazénu.
• Když plavecký bazén není používán nebo je bez dohledu, odstraní se z bazénu a jeho okolí všechny hračky, aby to nepřilákalo děti.

Bezpečnostní zařízení

• Doporučuje se postavit zábranu (a případně zabezpečit všechny vyskytující se dveře a okna), aby se zabránilo neoprávněnému přístupu do plaveckého bazénu.
• Zábrany, zakrytí bazénu, poplašné systémy nebo podobná bezpečnostní zařízení jsou užitečnými pomocníky, ale nenahrazují neustálý a kompetentní dohled dospělých.

Bezpečnostní vybavení

• Doporučuje se, aby se v blízkosti bazénu nacházelo záchranné vybavení (např. záchranný kruh).

- V blízkosti plaveckého bazénu je umístěn fungující telefon a seznam čísel nouzového volání.

Bezpečné používání plaveckého bazénu

• Všichni uživatelé, zejména děti, se povzbuzují, aby se naučili plavat.
• Naučte se první pomoci (kardiopulmonální resuscitace) a pravidelně si tyto znalosti obnovujte. V případě nouze to může znamenat záchranu života.
• Poučte všechny uživatele bazénu, včetně dětí, o tom, co mají dělat v případě nouze.

• Nikdy neskákejte do mělké vody. To může vést k těžkým úrazům nebo k úmrtí.

• Nepoužívejte plavecký bazén, pokud jste pod vlivem alkoholu nebo léků, které mohou ovlivnit Vaši schopnost bezpečného používání bazénu.

• Pokud je použito zakrytí bazénu, před vstupem do plaveckého bazénu jej zcela odstraňte z vodní hladiny.
• Uživatelé plaveckého bazénu jsou chráněni před chorobami šířenými vodou, protože voda je vždy upravována a udržována hygienicky nezávadná. Je třeba se seznámit s pokyny pro úpravu vody v návodu k použití.
• Uchovávejte chemikálie (např. přípravky na úpravu vody, čištění nebo dezinfekci) mimo dosah dětí.
• Odnímatelné žebříky musí být umístěny na vodorovném povrchu.

Nebezpečí úrazu!

• Dodržujte údaje na typovém štítku.
- Nenoste s sebou žádné ostré nebo špičaté předměty.
- Chraňte výrobek před stykem s nebezpečnými kapalinami nebo kyselinami. Mohou tím vzniknout neopravitelné škody.
- Chraňte výrobek před horkem a ohněm! Opatrně se zapálenými cigaretami!
- Dávejte pozor na to, abyste se nedostali na kamenitý podklad, a vyhnuli se tak poškození výrobku.
- Na výrobku neprovádějte žádné technické změny. Změny jakéhokoli druhu ohrožují používání a vedou k zániku záruky.
- Nikdy nepoužívejte výrobek pod vlivem alkoholu, drog nebo léků.
- Výrobek nesmí být v žádném případě převážen na vozidlech v nafouknutém stavu.
- Nepoužívejte výrobek, pokud uniká a ztrácí vzduch.

Vyloučení věcných škod!

• Vyhněte se kontaktu se žíravými, špičatými nebo nebezpečnými předměty, chemikáliemi nebo tekutinami. Pokud by k tomu přesto došlo, důkladně zkontrolujte, zda bazén není poškozený.
• Chraňte výrobek před ohněm a horkými předměty (jako jsou např. žhavé cigaretety).
• Všechny nafukovací výrobky jsou citlivé na chlad. Výrobek proto nerozkládejte a nepumpujte při teplotě nižší než 15 °C!
• Nafoukněte vzduchovou komoru výrobku na maximální provozní tlak 1,0 bar (15 psi).
• Jestliže tlak vzduchu ve výrobku na prudkém slunci vzrůstá, musí být upouštěním vzduchu přiměřeně vyrovnáván.
  Otevřete ventil a vypustťe trochu vzduchu, když je tlak vyšší než 1 bar (15 psi).
• Dávejte pozor na to, aby výrobek - obzvláště v napumpovaném stavu - nepříšel do styku s kameny, štěrkem nebo špičatými předměty a nikde nedřel nebo nedrhl, protože jinak může dojit k jeho poškození.
• Do ventilů zasouvejte pouze vhodné adaptéry pro pumpičku. Jinak může dojít k poškození ventilu.
• K nafouknutí výrobku nepoužívejte kompresor.
• Nepumpujte príliš natvrdo, protože jinak existuje nebezpečí, že se potrhají svařené švy. Po napumpování dobře ventil uzavřete.

- Kontrolujte výrobek před každým použitím, zda není poškozen nebo opotřeben. Výrobek smí být používán pouze v bezvadném stavu!

Výběr umístění

VAROVÁNÍ. Plavecké bazény umístěné na nerovné povrchy mají sklon k netěsnostem, deformacím nebo kolapsu a následnému poškození věci nebo vážnému ublížení na zdraví osob v plaveckém bazénu nebo kolem něj!

VAROVÁNÍ. Nebezpečí tělesného úrazu! Při umístování nepoužívejte písek. Pokud by bylo potřebné použití „vyrovnávacího prostředku“, je Vaše místo pro umístění s největší pravděpodobností nevhodné.

⚠ UPOZORNĚNÍ! Místo umístění vyberte pečlivě, neboť trávník i jiný žádoucí rostlinný porost pod výrobkem odumře. Kromě toho dejte pozor, abyste výrobek neinstalovali na plochách, kde se projevuje silný růst rostlin a plevelů, protože obojí může výrobek prorazit.

⚠ UPOZORNĚNÍ! Plavecký bazén musí být přístupný pro síťové připojení s napětím 230-240 V, které je chráněno proudovým chráničem (chránič FI). Výrobek musí být umístěn minimálně 2 m od zdroje energie, ale ne dále, než je délka vedení kabelu filtračního čerpadla. V žádném případě nepoužívejte prodlužovací kabel k nastavení oblasti připojení.

Před instalací Vašeho výrobku postupujte podle následujících údajů:

1. Vyberte vhodný povrch, který je pevný, rovný (bez hrbolů nebo hromádek zeminy) a extrémně plochý. V žádném místě instalace nesmí být překročen sklon 3°.
2. Zajistěte, aby místo bylo bez větví, kamenů, ostrých předmětů nebo jiných cizích předmětů, aby nedošlo k poškození výrobku.
3. Vyberte umístění tak, aby se výrobek nenacházel pod elektrickým vedením nebo stromy. Rovněž se ujistěte, že v podzemí místa instalace nejsou žádná potrubí, přívodní vedení nebo kabely.
4. Pokud je to možné, vyberte místo pro svůj výrobek na přímém slunci. Tím se voda ve Vašem výrobku ohřeje.

Stavba bazénu

Výrobek sestavujte minimálně se dvěma osobami. Na čisté postavení bez přípravy místa a plnění vodou potřebujete přibližně

30 minut. V případě jakýchkoli dotazů nebo potřeby pomoci se sestavením kontaktujte servisní horkou linku.

Následujte jednotlivé kroky pro zprovoznění ve stanoveném pořadí.

1. K rozbalení výrobku zvolte hladkou a čistou plochu s dostatkem místa. Zkontrolujte, zda jsou k dispozici všechny jednotlivé díly a zda jsou v bezvadném stavu.
2. Rozložte na místo zvolené pro bazén nejprve plachtu na dno (2) (obr. B).

3. Od druhého zprovoznění musíte zkoumat, zda výrobek není eventuálně poškozen, nemá dírky a trhlinky, které je třeba utěsnit tak, jak je popsáno později.

4. Doporučuje se neplnit plavecký bazén podzemní vodou, vodou z vrtů nebo studniční vodou: Tato voda obvykle obsahuje organické látky znečištěné dusičnany a fosfáty. Je vhodné naplnit plavecký bazén pitnou vodou z veřejného vodovodu.

Nafouknutí bazénu

⚠️ UPOZORNĚNÍ!

• Nedovolte nadměrné napumpování vzduchové komory, protože jinak existuje nebezpečí přešponování, anebo dokonce roztržení svařených švů.
• Provozní tlak se může na slunci zvýšit. Provozní tlak vyrovnávejte vypouštěním vzduchu z plaveckého bazénu.
  • Pro napumpování plaveckého bazénu použijte v obchodech běžné nožní pumpičky, anebo pístové pumpičky s dvojím zdvihem s odpovídajícími nástavci a manometrem.
  • Pro pumpování plaveckého bazénu nepoužívejte kompresor ani tlakovou láhev. To by mohlo vést k poškozením.
• Plavecký bazén je nutné vždy napumpovat úplně.
• Nenafukujte bazén v blízkosti špičatých nebo ostrých předmětů nebo na drsných nebo štěrkových podkladech.
  • Vždy úplně napumpujte vzduchovou komoru.

⚠️ DŮLEŽITÉ!

• Ventil otevírejte pouze pro napumpování a vypouštění vzduchu. Jinak může dojít ke kontaminaci.
• Úsek kolem ventilu musí být vždy suchý a čistý.
• Dávejte pozor, aby se do ventilu nedostal písek nebo jiné nečistoty.

Důležité!

- Optimální provozní tlak pro vzducho-vou komoru činí 1 bar (15 psi).

1. Otevřete uzávěr ventilu (1a) (obr. C).
2. Napumpujte vzduchovou komoru, až je výrobek dostatečně napnutý. Ujistěte se, že vzduchová komora je vystředěna nad plaveckým bazénem.
   Upozornění: Vzduchovou komoru musíte cítit pevnou, ale palcem by se měla dát ještě lehce stlačit. Nenafukujte komoru příliš tuhou, mohla by prasknout nebo by se mohly poškodit švy.
3. Znovu uzavřete uzávěr ventilu.

Plnění výrobku vodou

VAROVÁNÍ. Pokud se na jedné straně nahromadí více než 2,5 - 5 cm vody, než se naplní střed, plavecký bazén není vodorovný a musí být správně umístěn. Chcete-li to provést, vytáhněte vypouštěcí zátku (1c) a nechte vodu úplně odtéct. Demontujte bazén a přesuňte jej na jinou úroveň.

1. Zavřete vypouštěcí zátku (1c), našroubujte kryt ventilu (1b) na vypouštěcí ventil (obr. C) a zavřete ventily filtračního čerpadla (1d) plastovými zátkami (27) na vnitřní straně plaveckého bazénu. Naplňte výrobek pomalu vodou. Během naplňování nenechte výrobek bez dohledu.

Upozornění: Výrobek naplňte maximálně k natištěnému označení. Plavecký bazén se automaticky narovná množstvím vody.

1. Když je na dně plaveckého bazénu rovnoměrně 2,5 cm vody, vyhlad'te dno. Vytahujte vnější stěnu ven od horního okraje kolem podlahy bazénu.

Vliv kvality vody

K udržení dobré účinnosti nátěru a s ohledem na estetické aspekty musí být včas použity vhodné metody ošetření a / nebo je třeba se řídit doporučeními výrobce bazénu. Před aplikací je nezbytné přecist si pokyny výrobce k produktu a aplikaci a ověřit jejich snášenlivost s vrchní vrstvou polyesterové skořepiny. Tyto produkty a postupy musí odpovídat zde uváděným doporučením.

Ačkoli voda náplně obvykle pochází z veřejné sítě pitné vody, může být odebrána také z vrtu, nádrže nebo studny.

V takovém případě je nezbytná pravidelná analýza vody, včetně fyzikálně-chemické analýzy, pro případnou detekci všech přítomných kovů (železo, měď, mangan), které mohou mít nepříznivý vliv na krycí vrstvu, protože existuje riziko barevných skvrn od sulfidů kovů. Analýza je základem pro nezbytná nastavení, která zajistí jak dobrou kvalitu vody pro koupání, tak trvanlivost krycí vrstvy. Tuto analýzu kvality plnicí vody musí posoudit a schválit výrobce plaveckého bazénu. Mělo by se však zabránit tvorbě sraženin vodního kamene a / nebo kovů. Za tímto účelem se doporučuje použít sekvestrační činidla vápence (proti vodnímu kamení) a sekvestrační činidla pro kovové ionty.

VAROVÁNÍ. Sekvestrační činidla vápence (proto vodnímu kamení) a sekvestrační činidla pro kovové ionty často obsahují fosfor nebo sloučeniny obsahující fosfor, které mohou způsobit nebo podporovat růst řas a / nebo ovlivnit měření (volného chlóru, redoxního potenciálu) pomocí online přístrojů. Při měření online systémy by proto měly být upřednostněny iontové výměníky a / nebo kovové filtry v potrubí plnicí vody (než voda steče do bazénu).

Aplikace produktů a / nebo procesů úpravy musí být schválena odborníkem, protože určité kombinace by mohly způsobit nevratné poškození krycí vrstvy.

Při dezinfekci pomocí produktů na bázi stabilizovaného chlóru nebo pouze stabilizátorů je třeba použít dávkování použité výrobcem (které by mělo být v souladu s „EN 16713-3“). Obnova vody po čisticím filtru musí umožnit vyhnout se koncentraci kyseliny kyanurové nad 75 mg/l. V opačném případě je nutné vypustit (minimálně) 30% objemu plaveckého bazénu, aby nedošlo k poškození krycí vrstvy.

K přezimování je nutné dodržet pokyny výrobce. Krátce před zakrytím plaveckého bazénu se nesmí provádět šoková dezinfekce, protože do 8 hodin od dezinfekce existuje nebezpečí chemického poškození povlaku bazénu.

Stavba bazénového žebříku

Postavte bazénový žebřík tak, jak je ukázáno na vyobrazeních F - K.

Složení bazénu

VAROVÁNÍ. Při vypouštění vody se ujistěte, že v odtoku a naproti odtoku nejsou žádné děti. Proud vody by mohl děti strhnout.

Chcete-li výrobek uložit na konci sezóny nebo na delší dobu nepoužívání, postupujte následovně:

1. Odpojte filtrační čerpadlo (4) od zdroje energie.
2. Připojte zahradní hadici k hadicovému adap- téru, otevřete vypouštěcí zátku (1c) a druhý konec hadice umístěte tam, kde může voda bezpečně odtékat.

Upozornění: Respektujte prosím místní ustanovení ke specifickým předpisům o vypouštění odpadní vody z koupacích nádrží.

1. Odpojte hadice filtračního čerpadla (5) od plaveckého bazénu.
2. Otevřete ventil (1a), abyste vypustili vzduch. Nechte plavecký bazén úplně vyschnout, nejlépe na slunci.
3. Uzavřete všechny ventily předtím, než začnete plavecký bazén skládat.

Skládání bazénu (obr. M)

1. Přeložte vyčnívající strany dovnitř a vytvořte obdélníkový tvar.
2. Sklopte každou polovinu obdélníku dovnitř, abyste získali menší obdélník.
3. Přeložte konce dozadu.
4. Zabalte výrobek na malý obdélník.

Péče, uskladnění, opravy, údržba

Péče

UPOZORNĚNÍ!

Nepoužívejte agresivní čisticí prostředky, kartáče s kovovými štětinami ani předměty s ostrými hranami nebo z kovů, jako jsou nože nebo podobně. Používejte jenom mírné čisticí prostředky.

VAROVÁNÍ. Dodávané filtrační čerpadlo (4) má za účel odstraňovat z vody nečistoty a malé částečky. Aby se však získala čistá voda bez řas a škodlivých bakterií, musí být provedeno důsledné chemické čištění vody. Informujte se ve specializovaném obchodě o látkách, které lze použít, jako je chlór, ošetření šokem, prostředky ničící řasy a další chemikálie.

VAROVÁNÍ. Nikdy nedávejte chemikálie do plaveckého bazénu, když se v něm nacházejí osoby. To by mohlo vést k podráždění kůže a očí. Nedávejte do plaveckého bazénu nikdy chemikálie nebo látky, když neumíte zajistit jejich správnou aplikaci. Informujte se u svého specializovaného prodejce o chemikáliích, které lze použít, o směrnicích a instrukcích k nim.

VAROVÁNÍ. Majitelé plaveckých bazénů jsou nabádání, aby vodu pravidelně testovali, aby zjišťovali hodnotu pH a koncentraci chlóru ve vodě, a v případě potřeby je upravili. Informujte se ve specializovaném obchodě o vhodných testovacích soupravách a pokynech k jejich aplikaci.

VAROVÁNÍ. Nedodržení těchto pravidel údržby může vážně ohrozit zdraví koupajících se, zejména dětí.

Dokud používáte plavecký bazén, měl by být filtrační systém v provozu každý den dostatečně dlouho, aby se alespoň jednou (přibližně 4-5 hodin) přefiltrovalo celé množství vody. Chcete-li zajistit dostatečnou čistotu a hygienu vody v plaveckém bazénu po celou sezónu, postupujte podle následujících pokynů:

1. K udržení adekvátního pH v bazénové vodě je nutné správné a konzistentní používání základních bazénových chemikálií. Použití takových chemikálií navíc brání růstu škodlivých bakterií nebo řas ve vodě a podporuje filtrační čerpadlo v udržování čisté vody. Pro Váš plavecký bazén jsou vhodné následující chemikálie:

2. Chlór ve formě tablet, granulí nebo tekutiny: Vodu v plaveckém bazénu dezinfikujte a zabraňujte růstu řas.

3. Chemikálie, které upravují pH-hodnotu. Slouží ke korekci hodnoty pH a činí vodu více nebo méně kyselou.
4. Prostředky na ničení řas: Používají se na ničení řas.

5. „Ošetření šokem“ (super chlorace): Eliminuje určité organické a jinak kombinované sloučeniny, které ovlivňují čirost vody.
   Informujte se u odborného prodejce na konkrétní používání chemikálií. Uveďte mu kapacitu Vašeho bazénu a předejte mu, pokud o to požádá, vzorek vody. Dokáže Vám co nejlépe poradit s vhodnými chemikáliemi, vhodným množstvím chemikálií a efektivním použitím.

6. Chlór se nesmí nikdy dostat do přímého kontaktu s plástěm plaveckého bazénu, pouze když je zcela rozpuštěný. Chlór ve formě tablet nebo granulí musí být nejprve rozpuštěn ve kbelíku s vodou a teprve poté prídán do vody v bazénu.

Tekutý chlór se musí přidávat do vody v plaveckém bazénu pomalu a rovnoměrně v různých oblastech.

Nebezpečí! Nikdy nelijte vodu na chemikálie, ale přidávejte chemikálie do vody. Nikdy nesmíchejte jednotlivé chemikálie, dávejte je do vody samostatně, aby se první úplně rozpustila a dispergovala, než přidáte druhou chemikálii.

1. Pokud je teplota vysoká, čistěte plavecký bazén několikrát týdně, abyste ručně omezili hromadění řas. Informujte se u svého specializovaného prodejce na čisticí prostředky, které mají být použity, jako jsou podlahové vysavače, podběráky, kartáče a podobně.

2. Požádejte svého specializovaného prodejce o zakoupení testovací soupravy pro kontrolu hodnoty pH.

Upozornění: Nadměrné hladiny chlóru, stejně jako nízké (kyselé) hodnoty pH mohou poškodit oplástění plaveckého bazénu a vyžadovat okamžitá nápravná opatření, pokud jednu z těchto situací ukazuje výsledek testu.

1. Vložku filtračního čerpadla kontrolujte každé dva týdny (nebo častěji, pokud je plavecký bazén častěji používán). Podle potřeby ji vyčistěte nebo vyměňte, např. pokud již není bílá. Zpočátku je možné ji propláchnout hadicí na vodu. Pokud již nezbělá, musí být vyměněna.

Účinnost filtračního čerpadla udržuje pravidelná kontrola.

1. Zajistěte, aby se plavecký bazén nemohl omylem naplnit deštěm nebo jiným náhodným způsobem, pokud se v něm nachází voda. Jinak by mohlo dojít k poškození plaveckého bazénu. Okamžitě snižte hladinu vody.

Uskladnění

UPOZORNĚNÍ!

Při nesprávném uskladnění výrobku existuje nebezpečí tvorby plísně.

Pokud žijete v klimatické zóně, ve které se plavecký bazén celoročně nepoužívá, důrazně doporučujeme vodu vypustit, důkladně ho vyčistit, nechat uschnout a mimo sezónu uskladnit na chráněném místě.

• Výrobek skladujete na čistém, dobře větraném a suchém místě bez přímého slunečního záření, kde není vystaven velkým výkyvům teplot.
• Výrobek skladujte bezpečně uzamčený a mimo dosah dětí.
• Na výrobek nepokládejte žádné těžké nebo ostré předměty.
• Po delší době skladování zkontrolujte, zda výrobek nevykazuje známky opotřebení nebo stárnutí.

Opravy

UPOZORNĚNÍ!

Před každým použitím zkontrolujte, zda v pla- veckém bazénu nejsou dírky nebo trhliny, zda nedochází ke ztrátě tlaku.

Pokud plavecký bazén ztrácí vzduch, může to být netěsnost na ventilu, vadný ventil nebo netěsnost samotného bazénu.

Při větších poškozeních v žádném případě nesmíte provádět opravy sami.

Menší poškození můžete opravovat pomocí soupravy na opravy (26), která je přiložena k dodávce.

Netěsné místo

Netěsnosti na plaveckém bazénu (1) opravujte pouze vhodným lepidlem. Opravy nevhodnými lepidly mohou vést k dalšímu poškození!

Vhodná lepidla získáte od specializovaných prodejců.

Upozornění: Malé netěsnosti (menší než

2 mm) lze také opravit pouze lepidlem, a to prílepením lepidla prímo na místo. V prípadě větších netěsností (větších než 2 mm) postupujte následovně:

1. Vzduch úplně vypustíte z celého výrobku (1).
2. Důkladně vyčistěte místo, které má být opraveno.
3. Vyčištěné místo vysušte.
4. Přistřihněte záplatu na správný rozměr tak, aby zakryla poškozený úsek a na všech stranách přesahovala o 1,5 cm.
5. Záplatu pevně přitlačte měkkým předmětem na netěsné místo. Dbejte na to, abyste pracovali na rovném podkladu bez hrbolů nebo faldů. Odstraňte možné vzduchové bublinky pomocí zaobleného předmětu povlovně zevnitř směrem ven.
6. Po opravě nechte náplast zaschnout nejméně 12 hodin.

Důležité: Než po opravě naplníte plavecký bazén vodou, zkontrolujte těsnost opravované oblasti. Při větších poškozeních v žádném případě nesmíte provádět opravy sami. Předejte plavecký bazén k opravě do specializované dílny.

Údržba

Majitel plaveckého bazénu je primárně zodpovědný za jeho údržbu a příslušenství.

Plavecký bazén

Je nutné vyloučit následující situace:

– přímý kontakt nebo předávkování jinými přípravky na péči o vodu, než jsou uvedeny v EN 16713-3, s povrchem krycí vrstvy (protože to může vést k nevratnému zabarvení);

– mechanické nárazy (například padající tupé předměty, jako stojany na slunečníky, zahradní židle, potápěčské vybavení atd.) mohou na krycí vrstvě zanechat prohlubně, nebo škrábance;

– mimořádné tření mezi dvěma povrchy;

- kontakt oxidovatelných kovových předmětů nebo organických materiálů s krycí vrstvou po delší časové období; Ponorná čára je obzvlástě citlivá na usazeniny jako např. vápno, kovy nebo jiné mastné produkty (opalovací krém), které se mohou ukládat na krycí vrstvu. Dopo- ručuje se pravidelná údržba ponorné čáry, aby se zabránilo pronikání těchto nečistot do vnitřku krycí vrstvy, což znemožňuje čištění.

Pravidelná a pečlivá údržba by měla být prová-děna pomocí vhodných přípravků, které nejsou abrazivní a jsou snášenlivé s krycí vrstvou. Je zakázáno používat čisticí prostředky, které nejsou určeny pro plavecké bazény (čisticí prostředky pro domácnost) a/nebo abrazivní čisticí prostředky.

Pokyny k likvidaci

Výrobek a obalový materiál likvidujte do odpadu podle aktuálních místních předpisů. Obalový materiál, jako např. fóliové sáčky, nepatří do dětských rukou. Obalový materiál uchovávejte z dosahu dětí.

Zlikvidujte produkty a balení ekologicky.

Recyklační kód identifikuje různé materiály pro recyklaci. Kód se skládá z recyklačního symbolu - který indikuje

recyklační cyklus - a čísla identifikujícího materiál.

Pokyny k záruce a průběhu služby

Výrobek byl vyroben s velkou péčí a za stálé kontroly. DELTA-SPORT HANDELSKONTOR GmbH poskytuje koncovým privátním zákazníkům na tento výrobek tři roky záruky od data nákupu (záruční lhůta) podle následující ustanovení. Záruka se týká pouze vad materiálu a závad ve zpracování. Záruka se nevztahuje na díly, které podléhají normálnímu opotřebení, a proto je nutné na ně pohlížet jako na rychle opotřebitelné díly (např. baterie), a na křehké díly, např. vypínače, akumulátory nebo díly vyrobené ze skla.

Nároky z této záruky jsou vyloučeny, pokud výrobek byl používán neodborně nebo nedovoleným způsobem nebo nikoli v rámci stanoveného účelu určení nebo předpokládaného rozsahu používání nebo nebyla dodržena zadání v návodu k obsluze, ledaže by koncový zákazník prokázal, že existuje vada materiálu nebo došlo k chybě ve zpracování, které nevyplývají z některé výše uvedených okolností.

Nároky ze záruky lze uplatnit pouze v rámci záruční lhůty po předložení originálního pokladního dokladu. Proto si prosím uschovejte originál pokladního dokladu. Doba záruky se neprodlužuje případnými opravami na základě záruky, zákonné záruky nebo kulance. Totéž platí také pro vyměněné a opravené díly.

Při reklamacích se prosím obracejte na níže uvedenou horkou linku servisu nebo se s námi spojte e-mailem. Pokud se vyskytne případ reklamace, výrobek Vám – dle naší volby – bezplatně opravíme, vyměníme nebo Vám vrátíme kupní cenu.

Další práva ze záruky nevznikají.

Vaše zákonná práva, zejména nároky na zajištění záruky vůči konkrétnímu prodejci, nejsou touto zárukou omezena.

IAN:388676_2107

cz Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

Vyblednutí barev a možné příčiny

Navzdory použití vysoce výkonných materiálů a s přihlédnutím ke všem výše uvedeným opatřením může v důsledku stárnutí dojít k abnormálním jevům. Je důležité si uvědomit, že v důsledku stárnutí a vystavení ultrafialovému záření se krycí vrstva postupně odbarvuje.

Následující příčiny mohou způsobit zrychlené vyblednutí barev:

— používání nevhodných přípravků a postupů pro úpravu vody, které nejsou v souladu s doporučeními výrobce;

— nadměrné mechanické nárazy (přilivové bazény, plovoucí vrstvy ledu, automatické čističe a kartáče atd.);

– vliv materiálů a výrobního postupu.

Někdy je malý barevný rozdíl mezi oblastmi, které jsou ponořeny do vody, a oblastmi, které jsou nad hladinou vody. Toto je zcela běžné.

Skvrny a možné příčiny

Kvůli mnoha výše zmíněným vlivům je extrémně obtížné určit příčiny skvrn. Skvrny, které se objevují nad čárou ponoru, jsou v hloubce krycí vrstvy vzácné. Následující tabulka ukazuje možné příčiny vzniku skvrn při normálním provozu plaveckého bazénu. K zjištění možných příčin má smysl provést opatření popsaná na záznamovém listu níže. Pokud toto nevede k úspěchu, mohou působit vlivy z výrobního procesu.

Typ skvrn Možná príčina Možné rešení
Bělavé skvrny na dně plaveckého bazénu.	Nesprávná úprava vody. Skvrny jsou nevratné a nelze je opravit.
	Rozklad organických látek (humus, větvičky, listy), které jsou v přímém kontaktu s krycí vrstvou. Účinek je výraznější, pokud byl kontakt delší dobu.
Bělavé skvrny na dně plaveckého bazénu a na stěnách.	Nadměrná koncentrace chemických produktů. Skvrny jsou nevratné a nelze je opravit.
Bělavé skvrny na čáře ponoru.	Vápenaté usazeniny. Těmto usazeninám lze zabránit použitím sekvestrantů vápníku a udržováním rovnováhy pH.Lze je očistit vhodným připravkem, bez rozpouštědel a neabrazivních látek, přičemž dbejte na to, aby nedošlo k poškrábání vrstvy.Aby se tento jev omezil, je nutné pravidelně kontrolovat tvrdost vody, např. s předinstalovaným iontoměničem.
	Nevhodné chemikálie a/nebo cídící prostředky. Nevra ná neošetřené mléčné nebo vybledlé úseky.
	Přítomnost řas.
	Rozklad organické hmoty (listy, špína, vegetace). Tomu lze zabránit pravidelnou údržbou (čištění) plaveckého bazénu.
	Použití síranu měďnatého v čisté nebo smíšené formě a aplikace procesu Cu / Ag	Nevratné. Tyto produkty nejsou v tomto typu plaveckého bazénu povoleny.
	Nezamýšlená přítomnost oxidovatelných kovových částí (kovové usazeniny ...).
		Uzemněnía plaveckého bazénu: Uzemnění vody v plaveckém bazénu může tento jev omezit. Uzemnění musí být provedeno prostřednictvím jiné zemníci tyče, než jaká byla použita pro bezpečnost domu. Toto funkční uzemnění umožní pouze odklonění svodových proudů za účelem omezení elektrického nabíjení bazénové vody.
	Migrace kovu skrz krycí vrstvu (gelová vrstva na bázi kobaltu).
	Přítomnost kovových iontů (měď, železo, mangan ...) v příliš vysokých koncentracích a také tmavé, nerozpustné sulfidy kovů.	Aby se zabránilo vysokým koncentracím kovových iontů, které mohou přispět k trvalému zabarvení krycí vrstvy plaveckého bazénu, doporučuje se použit sekvestrační činidla na bázi kovových iontů.
	Opalovací krémy nebo kosmetika plovoucí na hladině vody, spalování uhlovodíků z pálení dřeva nebo dřevěného uhlí, výfuků automobilů, výfuků letadel nebo jakékoli jiné znečištění z přímého nebo nepřímého okolí plaveckého bazénu.
Zelené skvrny Protože jsou	organického původu, objevují se tyto skvrny pouze tehdy, jsou-li přítomny živé organismy (řasy, houby atd.) a mohou souviset s výrazným narušením rovnováhy úpravy vody.	Viz návod k obsluze a informace od výrobce plaveckého bazénu, filtračního systému nebo chemikálií.
Růžové skvrny Nacházejí	se všeobecně na těsnicích částech, jsou způsobené bakteriemi, které rostou na součástech těchto plastových dílů a mohou souviset s úpravou vody.Pokud se k dezinfekci použije PHMB, existuje riziko vzniku růžových skvrn v přítomnosti mědi.
Typ skvrn Možná příčina Možné řešení
Žluté skvrny Nacházejí se	všeobecně na těsnících částech, jsou způsobené bakteriemi, které rostou na součástech těchto plastových dílů a mohou souviset s úpravou vody.Pokud se k dezinfekci použije PHMB, existuje riziko vzniku růžových skvrn v přítomnosti mědi.
	Přítomnost pylu nebo červených řas, zemědělské práce, mastné produkty (opalovací krémy nebo kosmetika), organické zbytky (degradace rostlin) nebo znečištění
	Některé sloučeniny vápna používané v chemických výrobcích (křemelina), tablety
	V případě plaveckého bazénu, jehož voda je ošetřena bromem, může kombinace vyšší dávky, než je doporučeno výrobcem a hodnoty pH nižší než 6,9 způsobit skvrny na krycí vrstvě (od žluté po hnědou).	Tyto skvrny jsou ve většině případů nevratné.
	Dezinfekce šokem oxidačním činidlem může vést k tvorbě plynu, který spálí povrch plaveckého bazénu, který není v kontaktu s vodou.	Je důležité reagovat, jakmile se skvrny objeví. Informujte výrobce bazénu, který poskytne pokyny, jak postupovat v závislosti na typu skvrny.
a VÝSTRAŽNÉ UPOZORNĚNÍ: [Uzemnění bazénu podporuje korozí kovových částí. Pokud do plaveckého bazénu nemůže proudit žádný elektrický proud, není nutné uzemnění – viz DIN VDE 0100-702.]b VÝSTRAŽNÉ UPOZORNĚNÍ: Sekvestrační činidla pro kovové ionty často obsahují fosfor nebo sloučeniny obsahující fosfor, které mohou způsobit nebo podporovat růst řas a / nebo ovlivnit měření (volného chlóru, redoxního potenciálu) pomocí online přístrojů. Při měření online systémy by proto měly být upřednostněny iontové výměníky a / nebo kovové filtry v potrubí plnicí vody (než voda steče do bazénu).

FILTRAČNÍ ČERPADLO

CZ FILTRAČNÍ ČERPADLO

Originální návod k obsluze

Označení dílů

Filtrační čerpadlo (4) (obr. E)

Odvzdušnovací ventil (4a)

Těsnicí kroužek odvzdušňovacího ventilu (4b)

Držák krytu pouzdra filtru (4c)

Kryt pouzdra filtru (4d)

Vložka filtračního čerpadla (4e)

Gumové těsnění pouzdra filtru (4f)

Síťový kabel (4g)

Vpust (4h)

Výpust (4i)

O-kroužek (4j)

Pouzdro filtru (4k)

Hadice pro filtrační čerpadlo (5) (obr. D)

Plastová zátka (27) (obr. D)

Technická data

Pro tento plavecký bazén používejte výlučně toto čerpadlo.

Model: 53013A, 12V, 50Hz, 70W,

maximum, IPX7

Výkon: 3028 l/h

Napájecí zdroj čerpadla:

Stermay HT-53013A-1

IP 65

Konektor IP 44

Primární: 230-240V \~ 50 Hz

Sekundární: 12V-AC, 8000 mA, 96VA, 0,98 PF

= třída ochrany II

Výrobce: DongGuan Huatao Metal&Plastic Products Co., Ltd.

Použití ke stanovenému účelu

Filtrační čerpadlo slouží k čištění kvality vody a smí být připojeno pouze k určenému plaveckému bazénu. Plavecký bazén a filtrační čerpadlo byly vyvinuty pro privátní potřebu v sektoru volného času.

Bezpečnostní pokyny

- Tento výrobek mohou používat děti od 8 let a výše a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání výrobku a rozumí z toho plynoucím nebezpečím. Děti si nesmí s výrobkem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu.

• VAROVÁNÍ. Používejte výlučně dodané čerpadlo 53013A od výrobce: DongGuan Huatao Metal&Plastic Products Co., Ltd.

- VAROVÁNÍ. Před spuštěním čerpadla zkontrolujte všechny svorky a příslušenství.

- VAROVÁNÍ. Nezahrabávejte napájecí kabel. Napájecí kabel položte tak, aby jej nemohly poškodit sekačky na trávu, nůžky na živý plot ani jiná zařízení.

- VAROVÁNÍ. Filtrační čerpadlo nepoužívejte pro vysávání bazénu. Čerpadlo lze použit pouze v bazénu, který se dá postavit, nikoli v bazénu zapuštěném do země.

• VAROVÁNÍ. Napájecí a vstupní kabel nelze zaměňovat. Pokud jsou napájecí kabely nebo vstupní kabely poškozeny, napájecí zdroj nebo čerpadlo by mělo být zlikvidováno.

• VAROVÁNÍ. Čerpadlo a adaptér nesmí být instalovány v místech, kde by mohly být zaplaveny nebo kde není k dispozici vhodná elektrická zásuvka.

- VAROVÁNÍ. Zajistěte, aby externí zásuvka byla chráněna proudovým chráničem (FI/RCD) s vypínacím proudem maximálně 30 mA.

- VAROVÁNÍ. Před zapnutím musí být filtrační čerpadlo upevněno na stabilní podklad pomo-cí šroubů.

• VAROVÁNÍ. Dejte pozor, abyste nepřehráli motor filtračního čerpadla. Zajistěte, aby čerpadlo bylo vždy naplněno vodou, tedy aby nefungovalo prázdné. Nesprávné použití může vést k přehřátí, a tím k poškození spálením motoru.

- VAROVÁNÍ. Vzduch, který zůstane v systému, způsobí, že čerpadlo běží rychleji, a to vede k poškození. Vypněte filtrační čerpadlo a mírně otevřete odvzdušnovací ventil (4a), aby mohl uniknout veškerý vzduch z hadice a filtračního čerpadla.

- VAROVÁNÍ. Čerpadlo musí být napájeno proudovým chráničem, jehož jmenovitý diferenční proud nepřesahuje 30 mA.

- VAROVÁNÍ. Napájecí zdroj by měl být instalován nejméně 2 m od mini bazénu. Sít'ová zástrčka by měla být od bazénu vzdálena 3,5 m.

- VAROVÁNÍ. Čerpadlo by mělo být pevně ukotveno k zemi, aby se zabránilo případnému převrhnutí. Informujte se u svého specializovaného prodejce o šroubech nebo čepech, které lze použít.

Nebezpečí úrazu elektrickým proudem!

Nesprávná elektroinstalace nebo příliš vysoké sítové napětí mohou vést k úrazu elektrickým proudem. Připojujte čerpadlo jenom do dobře přístupné zásuvky, abyste ho v případě poruchy mohli rychle odpojit ze sítě.

• Čerpadlo připojujte pouze k řádně nainstalované zásuvce s ochranným kontaktem a pouze v případě, že síťové napětí zásuvky odpovídá informacím na typovém štítku.
• Čerpadlo se nesmí používat, pokud se ve vodě nacházejí osoby.
• Výrobek neprovozujte, pokud vykazuje vidi- telná poškození nebo je vadný síťový kabel, resp. síťová zástrčka.
• Pokud je síťový kabel čerpadla poškozen, je nutné čerpadlo zlikvidovat.
• Pouzdro neotevírejte, ale opravu přenechejte odborníkům. Obraťte se proto na specializovanou dílnu. V případě oprav vlastními silami, nevhodného připojení nebo nesprávné obsluhy jsou nároky z ručení a záruky vyloučeny.
• Při opravách smí být použity pouze díly, které odpovídají originálním datům přístroje.
• Toto čerpadlo obsahuje elektrické a mechanické části, které jsou nezbytné k ochraně před zdroji nebezpečí.
• Čerpadlo ani síťový kabel nebo síťovou zástrčku neponořujte do vody nebo jiných kapalin.
• Nikdy se nedotýkejte síťové zástrčky vlhkýma rukama.
• Nikdy nevytahujte síťovou zástrčku za síťový kabel ze zásuvky, ale vždy uchopte síťovou zástrčku.
• Nikdy nepoužívejte síťový kabel při nošení jako držadlo.
• Udržujte čerpadlo, síťovou zástrčku a síťový kabel z dosahu otevřeného ohně a horkých ploch.
• Sítový kabel pokládejte tak, aby se o něj nemohlo klopýtnout.

Připojení filtračního čerpadla

1. Plavecký bazén úplně postavte a naplňte vodou.
2. Vyjměte z balení všechny části filtračního čerpadla (4) a hadice (5).
3. Filtrační čerpadlo nastavte tak, aby bylo 20 cm až 1 m pod hladinou vody plaveckého bazénu.

Upozornění: Filtrační čerpadlo musí být připevněno k rovnému a stabilnímu podkladu. Ve spodní části filtračního čerpadla jsou otvory pro vhodný montážní materiál (není součástí dodávky).

1. Vložte vložku filtračního čerpadla (4e) do pouzdra filtru (4k) (obr. E). Zkontrolujte, zda se kazeta filtru nachází kompletně v pouzdru filtru.
2. Umístěte gumové těsnění pouzdra filtru (4f) na pouzdro filtru (obr. E).

3. Umístěte kryt pouzdra filtru (4d) na pouzdro filtru (obr. E).

4. Utáhněte kryt pouzdra filtru ve směru hodinových ručiček.

5. Připojte první hadici filtračního čerpadla (5) ke vpusti (4h) filtračního čerpadla pomocí sponky (7) a šroubu do sponky (8) (obr. D).
6. Druhý konec hadice připojte na spodní připoj pro hadici (1d) plaveckého bazénu (obr. D).
7. Pomalu otáčejte odvzdušnovacím ventilem (4a) o jednu až dvě otáčky proti směru hodinových ručiček.
8. Připojte druhou hadici k hornímu hadicovému připojení (1d) plaveckého bazénu a k výpusti (4i) filtračního čerpadla.

Uvedení filtračního čerpadla do chodu

1. Ujistěte se, že je plavecký bazén (1) zcela naplněn vodou a filtrační čerpadlo (4) bylo instalováno na vhodném místě.
2. Odstraňte plastové zátky (27) z ventilu filtračního čerpadla (1d) na vnitřní straně plaveckého bazénu (obr. D).
3. Když voda proudí do filtračního čerpadla, zachycený vzduch může unikat odvzdušňovacím ventilem (4a).
4. Potom pomalu zavřete odvzdušnovací ventil otáčením ve směru hodinových ručiček.
5. Připojte síťový kabel (4g) do vhodné zásuvky a nechte filtrační čerpadlo v chodu, dokud nebude voda dostatečně vyčištěna.

Oprava, údržba

Před jakoukoli údržbou odpojte napájecí napětí od filtračního čerpadla (4).

Neumístujte filtrační čerpadlo do vysoké trávy, mohlo by dojít k přehřátí.

Pokud byste zjistili případná poškození nebo závady na filtračním čerpadle, předejte filtrační čerpadlo do specializované dílny na opravu nebo filtrační čerpadlo vyměňte za nové. Na filtračním čerpadle neprovádějte žádné vlastní opravy.

Na čištění filtračního čerpadla nepoužívejte žádná rozpouštědla.

1. Odpojte úplně síťový kabel (4g) od napájení proudem.
2. Otočením proti směru hodinových ručiček uvolněte kryt pouzdra filtru (4d) a držák krytu pouzdra filtru (4c).
3. Vyčistěte vložku filtračního čerpadla (4e), v případě potřeby ji vyměňte za novou.
4. Překontrolujte vnitřek pouzdra filtru (4k). Pokud jsou v něm nečistoty nebo usazeniny, opláchněte je čistou vodou.
5. Sestavte všechny části opět dohromady a znovu zapojte síťový kabel.

Řešení problémů

1. Filtrační čerpadlo nepracuje.
2. Zkontrolujte, zda nejsou spálené nebo uvolněné pojistky, zkontrolujte uvolněné elektrické vedení.
3. Zkontrolujte motor. Pokud je motor přehřátý nebo přetížený, vypněte zařízení. Nechte motor vychladnout.
4. Obratte se na odborníka.

5. Motor běží, ale je čerpáno málo vody nebo žádná voda.

6. Zkontrolujte, zda nejsou překážky ve vstupní nebo výstupní hadici uvnitř stěny bazénu.

7. Utáhněte hadicové spony, zkontrolujte poškození hadice a zkontrolujte hladinu vody v bazénu.
8. Čistěte častěji filtrační vložku. Použijte k tomu zahradní hadici.
   • Vyměňte filtrační vložku.

9. Obratte se na odborníka.

10. Filtrační čerpadlo již nečerpá vodu.

- Když je čerpadlo vypnuté, ujistěte se, že hladina vody v bazénu je alespoň 5 cm nad sacím otvorem.

- Ujistěte se, že sací hadice není poškozena.

- Zkontrolujte znečištění filtrační vložky; v případě znečištění ji vyčistěte. Použijte k tomu zahradní hadici.

- Obratte se na odborníka.

1. Filtrační čerpadlo nečistí vodu.

2. Správně nastavte obsah chloru a hodnotu pH.

3. Vyměňte filtrační vložku, nebo ji vyčistěte. Použijte k tomu zahradní hadici.
4. Zkontrolujte, zda filtrační vložka není poškozená; v případě potřeby ji vyměňte.
5. Nechte čerpadlo déle pracovat.
6. Odstraňte nečistoty ze sítek na stěně bazénu.
7. Obratte se na odborníka.

Pokyny k likvidaci

V zájmu ochrany životního prostředí nevyhazujte svůj výrobek do odpadu v případě, že dosloužil, ale odneste jej na profesionální místo k likvidaci.

O sběrných místech a jejich otevírací době se můžete informovat u příslušné místní správy.

Výrobek a obal zlikvidujte ekologicky.

Při třídění odpadu dodržujte označení balicích materiálů, které jsou označeny zkratkami (a) a čísly (b) s následujícím

významem: 1-7: plasty/20-22: papír

Výrobek a balicí materiály jsou recyklovatelné, likvidujte je odděleně pro lepší zpracování odpadu. Logo Triman platí pouze pro Francii.

Možnosti likvidace výrobku, který dosloužil, jsou k dispozici u místní nebo městské správy.

Blahoželáme!

Pozorne si prečítajte tento návod na použivanie.

Plavecký bazén odpovedá normám

EN 16582-1 a EN 16582-3

Čítajte prosím pozorne a uschovajte

- Dbajte na to, aby ste sa nedostali na kamenitý podklad, aby ste zabránili poškodeniam na výrobku.

Pred inštaláciou Vášho výrobku musíte splnit nasledovné údaje:

Montáž plaveckého bazénu

Demontáž plaveckého bazénu

1. Odpojte filtračné čerpadlo (4) od zdroja prúdu.
2. Spojte záhradnú hadicu s adaptérom na hadicu, otvorte zátku na odtok (1c) a položte druhý koniec hadice tam, kde voda môže bezpečne odtekat.

1. Vystupujúce strany zložte dovnútra tak, aby ste dostali pravouhlý tvar.
2. Zložte každú polovicu pravouholníka dovnútra a vytvorte menší pravouholník.
3. Konce zložte dozadu.
4. Zviňte výrobok do malého pravouholníka.

Ošetrovanie, skladovanie, oprava, údržba

Ošetrovanie

UPOZORNENIE!

Nebezpečenstvo! Nikdy nelejte vodu na chemikálie, ale pridávajte chemikálie do vody. Jednotlivé chemikálie nikdy nezmiešavajte, ale dávajte ich do vody oddelene tak, aby sa prvá chemikália najskôr úplne rozpustila a rozdelila skôr ako pridáte druhú chemikáliu.

Pri neodbornom skladovaní výrobku hrozí nebezpečenstvo tvorby plesne.

Pred každým používaním plaveckého bazéna skontrolujte, či nedošlo k poklesu tlaku, či nemá diery alebo trhliny.

Odvzdušnovací ventil (4a)

Tesniaci krúžok pre odvzdušnovací ventil (4b)

Držadlo krytu na teleso filtra (4c)

Kryt na teleso filtra (4d)

Kartuša filtračného čerpadla (4e)

Gumové tesnenie na teleso filtra (4f)

Sieťový kábel (4g)

Prívod (4h)

Vývod (4i)

O-krúžok (4j)

Teleso filtra (4k)

Hadica k filtračnému čerpadlu (5) (obr. D)

Filter s otvormi (6) (obr. D)

Príchytka (7) (obr. D)

Skrutka ku prichytke (8) (obr. D)

Pre tento plavecký bazén používajte výhradne toto čerpadlo:

Model: 53013A, 12V, 50Hz, 70W,

maximálne, IPX7

- VÝSTRAHA. Používajte výhradne dodané čerpadlo 53013A výrobcu: DongGuan Huatao Metal&Plastic Products Co., Ltd.

- VYSTRAHA. Elektrický kábel neukladajte do zeme. Elektrický kábel ukladajte tak, aby ste ho nemohli poškodit' kosačkami, krovinorezmi alebo inými prístrojmi.

Napojenie filtračného čerpadla

Pred každou údržbou odpojte zdroj prúdu od filtračného čerpadla (4).
