Typ produktu	Nafukovacia nadzemná bazén
Značka	Crivit
Model	53013A
Rozmery (nafúknuté)	cca 457 x 122 cm (dĺžka x výška)
Objem naplnenia	cca 13 293 litrov
Efektívna maximálna hĺbka vody	97 cm
Vodná plocha	357 cm²
Maximálny nafukovací tlak	1 bar (15 psi)
Filtračné čerpadlo v cene	Áno, model 53013A, 12V, 70W, prietok 3028 l/h
Napájanie čerpadla	230-240 V ~ 50 Hz (primárne), 12 V AC (sekundárne)
Stupeň ochrany čerpadla	IPX7
Stupeň ochrany adaptéra	IP65
Počet osôb na montáž	2
Čas montáže	cca 30 minút
Súčasťou balenia	Bazén, podložka a ochranná fólia, čerpadlo, hadice, sacie koše, spony, rebrík, opravná súprava, uzávery
Záruka	3 roky (materiálové a výrobné chyby)
Použitie	Nadzemný bazén, nezahrabávať
Údržba	Pravidelná chemická úprava vody, čistenie filtračnej vložky
Bezpečnosť	Neustály dohľad nad deťmi, neskákať, používať s prúdovým chráničom 30 mA
Opraviteľnosť	Súprava na opravu malých netesností je súčasťou
Zákaznícky servis Francúzsko	Tel: [phone], Email: [e-mail]

Často kladené otázky - 53013A CRIVIT

Ako nainštalovať nafukovací bazén Crivit 53013A?

Vyberte rovný, stabilný povrch bez kameňov alebo ostrých predmetov. Rozložte podložku, potom bazén. Nafúknite vzduchovú komoru na maximálne 1 bar. Naplňte vodou po vyznačenú čiaru (max. 97 cm hĺbky). Zmontujte rebrík podľa obrázkov F až K v návode. Filtračné čerpadlo umiestnite 20 cm až 1 m pod hladinu vody.

Ako správne nafúknuť bazén?

Použite nožnú alebo piestovú pumpu (nie kompresor). Otvorte ventil (1a), nafukujte, kým komora nebude pevná, ale dala sa stlačiť palcom. Optimálny tlak je 1 bar (15 psi). Zatvorte ventil. Pri silnom teple uvoľnite trochu vzduchu, aby nedošlo k pretlaku.

Aký je odporúčaný nafukovací tlak?

Maximálny prevádzkový tlak je 1 bar (15 psi). Nepreplňujte, aby ste nepoškodili zvary. Pri silnom slnku vyrovnajte tlak otvorením ventilu.

Ako udržiavať vodu v bazéne?

Pravidelne testujte pH a chlór. pH musí byť vyvážené. Používajte vhodné chemikálie: chlór (tablety, granule alebo tekutý), algicídy a šokové ošetrenia. Nikdy nepridávajte chemikálie, keď sú v bazéne ľudia. Filtračné čerpadlo nechajte bežať 4 až 5 hodín denne.

Ako používať filtračné čerpadlo?

Umiestnite čerpadlo na stabilný povrch, pripojte hadice k prípojkám bazéna (vstup a výstup). Uistite sa, že čerpadlo je naplnené vodou (odvzdušnite cez ventil). Zapojte adaptér do zásuvky chránenej prúdovým chráničom 30 mA. Nikdy nenechávajte čerpadlo bežať nasucho.

Čo robiť v prípade netesnosti alebo diery v bazéne?

Úplne vypustite bazén, vyčistite a osušte poškodené miesto. Pri netesnosti menšej ako 2 mm použite priamo vhodné lepidlo. Pri väčšej netesnosti vystrihnite záplatu z opravnej súpravy s presahom 1,5 cm, pevne ju pritlačte a nechajte schnúť aspoň 12 hodín pred opätovným nafúknutím.

Ako uskladniť bazén v zime?

Úplne vypustite vodu, vyčistite bazén jemným čistiacim prostriedkom, nechajte uschnúť na slnku. Zatvorte všetky ventily. Zložte bazén podľa obrázkov v návode (obr. M). Uskladnite ho na čistom, suchom mieste, chránenom pred mrazom a teplotnými výkyvmi. Neukladajte naň ťažké predmety.

Aké sú základné bezpečnostné pokyny?

Nikdy nenechávajte dieťa bez dozoru – riziko utopenia. Neskáčte do bazéna. Pre neplavcov použite plávacie zariadenie. Ak je to možné, nainštalujte zábranu. Majte po ruke telefón a záchranné koleso. Elektrická inštalácia musí obsahovať prúdový chránič 30 mA.

Ako zmontovať dodaný rebrík?

Postupujte podľa obrázkov F až K v návode. Rebrík sa montuje bez náradia zapínaním priečok a upevnením podpier. Umiestnite ho na stabilný vodorovný povrch, vnútri alebo mimo bazéna podľa pokynov. Pred použitím sa uistite, že je stabilný.

Ako vyčistiť a vymeniť filtračnú vložku?

Odpojte čerpadlo. Otvorte kryt filtra otáčaním proti smeru hodinových ručičiek. Vyberte vložku. Vyčistite ju hadicou; ak zostane sivá, vymeňte ju. Skontrolujte aj vnútro krytu a vypláchnite ho. Všetko zložte späť a zapojte.

NÁVOD NA OBSLUHU 53013A CRIVIT

Používanie podl'a určenia 72

Použité symboly 72

Bezpečnosť neplavcovl 72

Bezpečné používanie plaveckého

bazénu 72

Nebezpečenstvo poranenia! 72

Zabránenie vecným škodám ..... 72 - 73

Vol'ba stanovišťa 73

Nahustenie plaveckého bazénu .....73

Naplnenie výrobku vodou 73 - 74

Vplyv kvality vody 73 - 74

Zmeny farby a možné príčiny 76

Škvrny a možné príčiny 76 - 77

Filtračné čerpadlo

Originálny návod na

používanie 78 - 80, 127

Označenie dielov 79

Technické údaje 79

Používanie podľa určenia 79

Uvedenie filtračného čerpadla

do prevádzky 80

Riešenie problémov 80

Prehlásenie o zhode 127

ES

Plavecký bazén (1) (obr. B)

Nafukovací ventil (1a) (obr. C)

Kryt ventilu pro odtok (1b) (obr. C)

- vysoká teplota vody;

a karton/80-98: smíšený odpad.

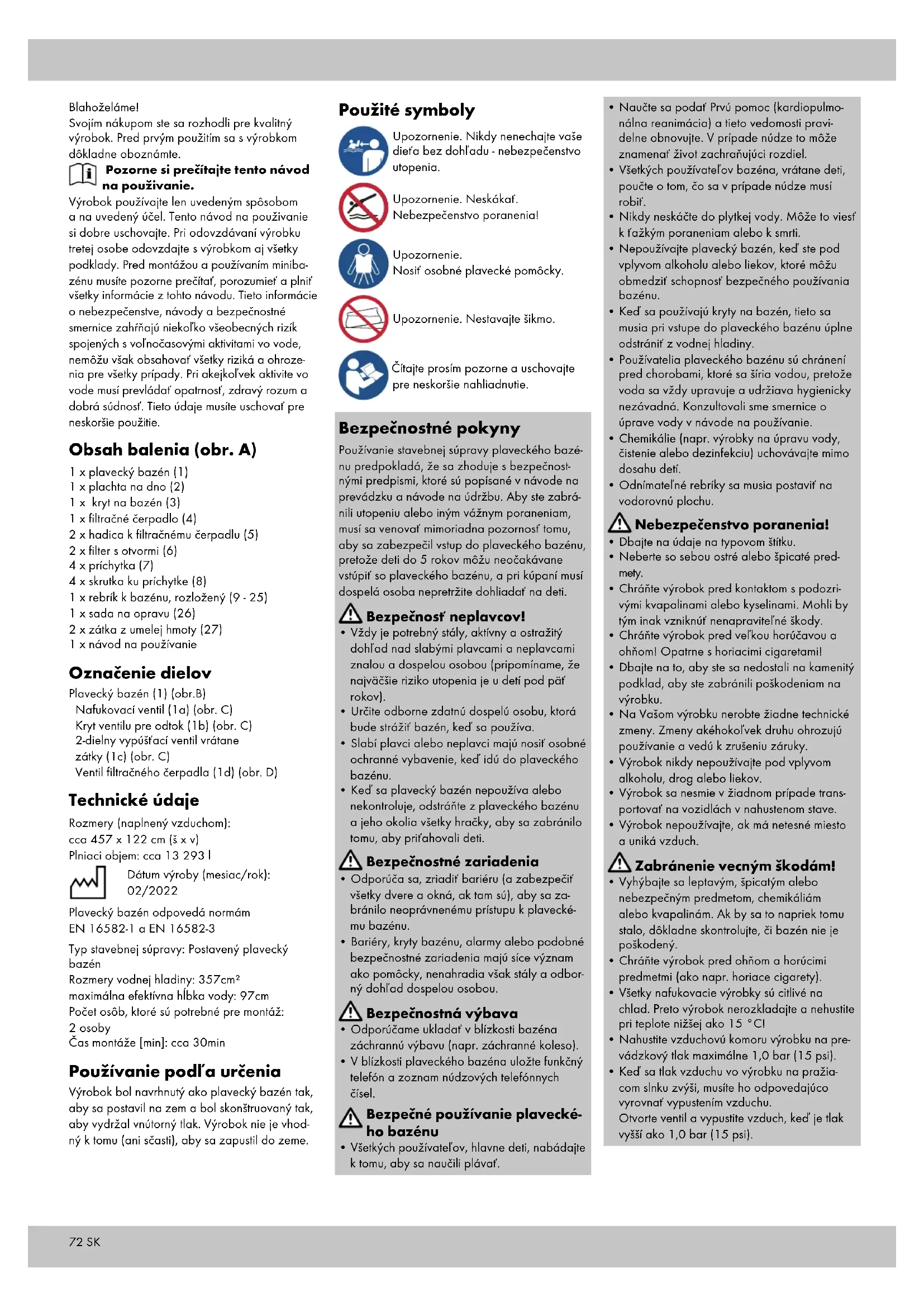

Svojím nákupom ste sa rozhodli pre kvalitný výrobok. Pred prvým použitím sa s výrobkom dôkladne oboznámte.

Výrobok používajte len uvedeným spôsobom a na uvedený účel. Tento návod na použivanie si dobre uschovajte. Pri odovzdávaní výrobku tretej osobe odovzdajte s výrobkom aj všetky podklady. Pred montázou a použivaním minibazénu musíte pozorne prečítat', porozumieť a plnit' všetky informácie z tohto návodu. Tieto informácie o nebezpečenstve, návody a bezpečnostné smernice zahřňajú niekoľko všeobecných rizík spojených s volnočasovými aktivitami vo vode, nemôžu však obsahovať všetky riziká a ohrozenia pre všetky prípady. Pri akejkoľvek aktivite vo vode musí prevládat' opatrnosť, zdravý rozum a dobrá súdnosť. Tieto údaje musíte uschovať pre neskoršie použitie.

Obsah balenia (obr. A)

1 x plavecký bazén (1)
1 x plachta na dno (2)
1 x kryt na bazén (3)
1 x filtračné čerpadlo (4)
2 x hadica k filtračnému čerpadlu (5)
2 x filter s otvormi (6)
4 x príchytka (7)
4 x skrutka ku príchytke (8)
1 x rebrík k bazénu, rozložený (9 - 25)
1 x sada na opravu (26)
2 x zátka z umelej hmoty (27)
1 x návod na používanie

Označenie dielov

Plavecký bazén (1) (obr.B)

Nafukovací ventil (1a) (obr. C)

Kryt ventilu pre odtok (1b) (obr. C)

2-dielny vypúšťací ventil vrátane

zátky (1c) (obr. C)

Ventil filtračného čerpadla (1d) (obr. D)

Technické údaje

Rozmery (naplnený vzduchom):

cca 457 x 122 cm (š x v)

Plniaci objem: cca 13 293 l

Dátum výroby (mesiac/rok):

02/2022

Typ stavebnej súpravy: Postavený plavecký bazén

Rozmery vodnej hladiny: 357cm²

maximálna efektívna híbka vody: 97cm

Počet osôb, ktoré sú potrebné pre montáz:

2 osoby

Používanie podl'a určenia

Výrobok bol navrhnutý ako plavecký bazén tak, aby sa postavil na zem a bol skonštruovaný tak, aby vydržal vnútorný tlak. Výrobok nie je vhodný k tomu (ani sčasti), aby sa zapustil do zeme.

Použité symboly

Upozornenie. Nikdy nenechajte vaše diet'a bez dohl'adu - nebezpečenstvo utopenia.

Upozornenie, Neskákat.

Nebezpečenstvo poranenia!

Upozornenie.

Nosit' osobné plavecké pomôcky.

Upozornenie. Nestavajte šikmo.

pre neskoršie nahliadnutie.

Bezpečnostné pokyny

Používanie stavebnej súpravy plaveckého bazénu predpokladá, že sa zhoduje s bezpečnostnými predpismi, ktoré sú popísané v návode na prevádzku a návode na údržbu. Aby ste zabránili utopeniu alebo iným vážnym poraneniam, musí sa venovať mimoriadna pozornost tomu, aby sa zabezpečil vstup do plaveckého bazénu, pretože deti do 5 rokov môžu neočakávane vstúpiť so plaveckého bazénu, a pri kúpaní musí dospelá osoba nepretržite dohliadať na deti.

Bezpečnosť neplavcov!

• Vždy je potrebný stály, aktivny a ostražitý dohl'ad nad slabými plavcami a neplavcami znalou a dospelou osobou (pripomíname, že najväčšie riziko utopenia je u detí pod pát rokov).
• Určite odborne zdatnú dospelú osobu, ktorá bude strážit' bazén, ked' sa používa.
• Slabí plavci alebo neplavci majú nosit' osobné ochranné vybavenie, ked' idú do plaveckého bazénu.
• Ked' sa plavecký bazén nepoužíva alebo nekontroluje, odstráňte z plaveckého bazénu a jeho okolia všetky hračky, aby sa zabránilo tomu, aby prifáhovali deti.

Bezpečnostné zariadenia

• Odporúča sa, zriadíť bariéru (a zabezpečit' všetky dvere a okná, ak tam sú), aby sa zabránilo neoprávnenému prístupu k plaveckému bazénu.
• Bariéry, kryty bazénu, alarmy alebo podobné bezpečnostné zariadenia majú síce význam ako pomôcky, nenahradia však stály a odborný dohlad dospelou osobou.

Bezpečnostná výbava

• Odporúčame ukladat' v blízkosti bazéna záchrannú výbavu (napr. záchranné koleso).
• V blízkosti plaveckého bazéna uložte funkčný telefón a zoznam núdzových telefónnych čísel.

Bezpečné používanie plavecké-

ho bazénu

- Všetkých používatel'ov, hlavne deti, nabádajte k tomu, aby sa naučili plávať.

• Naučte sa podať Prvú pomoc (kardiopulmonálna reanimácia) a tieto vedomosti pravidelne obnovujte. V prípade núdze to môže znamenať život zachraňujúci rozdiel.
• Všetkých používatel'ov bazéna, vrátane deti, poučte o tom, čo sa v prípade núdze musí robit.
• Nikdy neskáčte do plytkej vody. Môže to viesť k ťažkým poraneniam alebo k smrti.
• Nepoužívajte plavecký bazén, ked' ste pod vplyvom alkoholu alebo liekov, ktoré môžu obmedziť schopnosť bezpečného používania bazénu.
• Ked' sa používajú kryty na bazén, tieto sa musia pri vstupe do plaveckého bazénu úplne odstránit' z vodnej hladiny.
• Používatelia plaveckého bazénu sú chránení pred chorobami, ktoré sa šíria vodou, pretože voda sa vždy upravuje a udržiava hygienicky nezávadná. Konzultovali sme smernice o úprave vody v návode na používanie.
• Chemikálie (napr. výrobky na úpravu vody, čistenie alebo dezinfekciu) uchovávajte mimo dosahu detí.
• Odnímatelné rebríky sa musia postavit na vodorovní plochu.

Nebezpečenstvo poranenia!

• Dbajte na údaje na typovom štítku.

- Neberte so sebou ostré alebo špicaté predmely.

- Chránite výrobok pred kontaktom s podozrivými kvapalinami alebo kyselinami. Mohli by tým inak vzniknúť nenapravitel'né škody.

- Chráněte výrobok pred veľkou horúčavou a ohňom! Opatrne s horiacimi cigaretami!

- Na Vašom výrobku nerobte žiadne technické zmeny. Zmeny akéhokol'vek druhu ohrozujú používanie a vedú k zrušeniu záruky.

- Výrobok nikdy nepoužívajte pod vplyvom alkoholu, drog alebo liekov.

- Výrobok sa nesmie v žiadnom prípade transportovať na vozidlách v nahustenom stave.

- Výrobok nepoužívajte, ak má netesné miesto a uniká vzduch.

Zabránenie vecným škodám!

• Vyhýbajte sa leptavým, špicatým alebo nebezpečným predmetom, chemikáliám alebo kvapalinám. Ak by sa to napriek tomu stalo, dôkladne skontrolujte, či bazén nie je poškodený.
• Chráně výrobok pred ohňom a horúcimi predmetmi (ako napr. horíace cigarety).
• Všetky nafukovacie výrobky sú citlivé na chlad. Preto výrobok nerozkladajte a nehustite pri teplote nižšej ako 15 °C!
• Nahustite vzduchovú komoru výrobku na prevádzkový tlak maximálne 1,0 bar (15 psi).

• Ked' sa tlak vzduchu vo výrobku na pražia-com slnku zvýši, musíte ho odpovedajúco vyrovnat' vypustením vzduchu.
  Otvorte ventil a vypustite vzduch, ked' je tlak vyšší ako 1,0 bar (15 psi).

• Dávajte pozor, aby výrobok – hlavne v nahustenom stave – neprišiel do kontaktu s kameňmi, štrkom alebo špicatými predmetmi a aby sa nikde neodieral alebo neobrusoval, pretože by inak mohlo dôjst' k poškodeniam.

• Do ventilov zasúvajte len vhodné adapté na hustilku. V opačnom prípade by sa mohol poškodit' ventil.
• Na nahustenie výrobku nepoužívajte kompresor.
• Nehustite príliš silno, pretože inak hrozí nebezpečenstvo, že sa zvary roztrhnú. Po nahustení ventil dobre uzavrite.
• Pred každým používaním výrobku skontrolujte, či nie je poškodený alebo opotrebený. Výrobok sa smie používať len v bezchybnom stave!

Vol'ba stanovišťa

VÝSTRAHA. Plavecké bazény, ktoré sú postavené na nerovných plochách, majú sklon k netesnostiam, deformáciám alebo zosunutiu a následnému vecnému poškodeniu alebo ťažkému ublíženiu na tele tých, ktorí sa nachádzajú v plaveckom bazéne alebo okolo neho!

VÝSTRAHA. Nebezpečenstvo ublíženia na tele! Pri montáži nepoužívajte piesok. Ak by bol potrebný „prostriedok na zarovnanie“, potom je Vaše miesto inštalácie pravdepodobne nevhodné.

⚠ UPOZORNENIE! Miesto inštalácie zvoľte dôkladne, pretože trávník a iná žiadúca vegetácia pod výrobkom odumrie. Dbajte na to, aby ste výrobok nenainštalovali na plochách, na ktorých často rastie silný porast rastlín a buriny, pretože obidvoje sa môže zavřtať do výrobku.

⚠ UPOZORNENIE! Plavecký bazén musí byť v dostupnosti k pripojeniu na 230 -240 V sieť, ktorá je chránená prúdovým chráničom (spínač FI). Výrobok musí byť nainštalovaný v minimálnej vzdialenosti 2 metrov od zdroja prúdu, ale nie d'alej ako je dlžka vedenia filtračného čerpadla. Za žiadnych okolností sa nesmie používať predlžovacia šnúra na predlženie rozsahu pripojenia.

1. Vyberte si vhodnú plochu, ktorá je pevná, plochá (bez hrboľov alebo kopčekov zeminy) a je extrémne rovná. Sklon 3° nesmie byť prekročený na žiadnom mieste inštalácie.

2. Uistite sa, že sa na mieste nenachádzajú konáre, kamene, predmety s ostrými hranami alebo iné cudzie objekty, aby sa nepoškodil výrobok.

3. Miesto si zvolte tak, aby sa výrobok nenachádzal pod elektrickými vedeniami alebo stromami. Okrem toho dbajte na to, aby sa pod zemou v mieste inštalácie nenachádzali žiadne potrubia, prívody alebo káble.

4. Ak je to možné, zvol'te si miesto inštalácie výrobku priamo na slnku. Tým sa zohreje voda vo Vašom výrobku.

Výrobok montujte s minimálne dvoma dospelými osobami. Pre samotnú inštaláciu, bez prípravy stanovišťa a naplnenia vodou, potrebujete cca 30 minút. Ak máte otázky alebo potrebujete pomoc pri inštalácii, obrátte sa na Service-Hotline.

Postupujte podľa jednotlivých montážnych krokov v uvedenom poradí.

1. Aby ste výrobok mohli vybalit, zvolte si hladkú a čistú plochu s dostatkom miesta. Skontrolujte, či sú k dispozícii všetky jednotlivé komponenty a či sú v bezchybnom stave.
2. Na zvolené miesto bazénu položte ako prvé plachtu na dno (2) (obr. B).
3. Počnúc druhou montážou by ste mali skontrolovať, či výrobok nemá prípadné poškodenia, diery a trhliny a tieto by ste mali utesnit podľa popisu v d’alšom.
4. Odporúčame, aby ste plavecký bazén neplnili podzemnou vodou, emulziou z vítania alebo vodou z prameňa: táto voda obsahuje vo všeobecnosti s dusičnanmi a fosforečnanmi znečistené látky. Radíme plniť plavecký bazén vodou z verejného zdroja pitnej vody.

Nahustenie plaveckého bazénu

!UPOZORNENIE!

• Zabráňte nadmernému nahusteniu vzduchovej komory, pretože inak hrozí nebezpečenstvo roztiahnutia alebo dokonca roztrhnutia zvarov.
• Prevádzkový tlak sa na slnku môže zvýšiť. Prevádzkový tlak vyrovnajte vypustením vzduchu z plaveckého bazéna.
• Pre hustenie plaveckého bazénu používajte bežné nožné čerpadlá alebo piestové čerpadlá s dvojzdvihom s odpovedajúcimi nadstavcami a manometrom.
• Na nahustenie plaveckého bazénu nepoužívajte ani kompresor ani tlakovú fl'ašu. Mohlo by to spôsobit' poškodenia.
• Plavecký bazén vždy nahustite naplno.
• Bazén nehustite v blízkosti špicatých alebo ostrých predmetov, ako aj na drsnom alebo štrkovom podklade.
  • Vzduchovú komoru nahustite vždy naplno.

DÔLEŽITÉ!

• Ventil otvárajte len na hustenie a vypúšťanie vzduchu. Inak sa môže znečistit'.
• Oblast' okolo ventilu musí byť vždy suchá a čistá.
• Dbajte na to, aby sa do ventilu nedostal piesok alebo iná nečistota.

Dôležité!

- Optimálny prevádzkový tlak pre vzduchovú komoru je 1 bar (15 psi).

1. Otvorte uzáver ventilu (1a) (obr. C).
2. Vzduchovú komoru hustite dovtedy, kým nie je výrobok dostatočne napnutý. Dbajte na to, aby sa vzduchová komora nachádzala uprostred nad plaveckým bazénom.

Upozornenie: Vzduchová komora musí byť na dotyk pevná, ale palcom sa ešte musí dať zatlačiť. Vzduchovú komoru nehustite príliš pevne, mohla by prasknút alebo by sa mohli roztrhnúť švy.

1. Uzáver ventilu znovu zatvorte.

Naplnenie výrobku vodou

VÝSTRAHA. Ak sa na jednom mieste nahromadí voda o viac ako 2,5 - 5 cm skôr ako sa naplní stred, potom plavecký bazén nestojí rovno a musíte ho postavit správne. K tomu vytiahnite zátku na odtok (1c) a nechajte vodu úplne vytiečt. Plavecký bazén demontujte a postavte ho na inom rovnom mieste.

1. Zátku na odtok (1c) zatvorte, otočte kryt ventilu (1b) na vypúšťací ventil (obr. C) a ventily filtračného čerpadla (1d) zatvorte zátkou z umelej hmoty (27) na vnútornej strane plaveckého bazénu. Pomaly naplňte výrobok vodou. Výrobok počas plnenia nenechávajte bez dohl’adu.
   Upozornenie: Výrobok naplňte maximálne po vytlačenú značku. Plavecký bazén sa určitým množstvom vody automaticky postaví.
2. Ked' sa 2,5 cm vody nachádza rovnomerne na spodku plaveckého bazénu, dno vyrovnajte. Vytiahnite vonkajšiu stenu z horného okraja okolo dna bazénu smerom von.

Vplyv kvality vody

Pre zachovanie dobrej účinnosti ochrannej vrstvy a kvôli estetickým aspektom musíte včas aplikovať odpovedajúce spôsoby ošetrovania a/alebo odporúčania výrobcu bazénu. Pred používaním je nutné prečítat si pokyny výrobcu o výrobku a pre používanie, aby ste skontrolovali, či sa zlučujú s krycou vrstvou polyesterového obalu. Tieto výrobky a postupy sa musia zhodovať s odporúčaniami, ktoré sú tu uvedené.

Hoci vo všeobecnosti pochádza voda z verejnej siete s pitnou vodou, môže voda na plnenie pochádzať aj z nejakého vrtu, nádrže alebo prameňa.

V takom prípade je nutná pravidelná analýza vody, vrátane fyzikálno-chemickej analýzy, aby sa zistili možné prítomné kovy (železo, med', mangán), ktoré môžu mat' negativny vplyv na kryciu vrstvu, pretože hrozí riziko tvorby farebných škvín spôsobených sírnikmi kovu. Analýza je základom pre potrebné nastavenia, aby sa zabezpečila dobrá kvalita vody na kúpanie, ako aj odolnosť krycej vrstvy. Túto analýzu kvality vody na plnenie musí posúdiť a povoliť výrobca plaveckého bazénu.

Tvorbe vyzrážanín vínneho kameňa a/alebo tvorbe kovov sa však dá zabrániť. Pre tento účel sa odporúča používanie sekvestrácie vápnika (proti vápniku) a sekvestrácie pre ióny kovu.

VÝSTRAHA. Sekvestrácia vápenca (proti vápencu) a sekvestrácia pre ióny kovu obsahujú často fosfor alebo spojovací prostriedok obsahujúci fosfor, ktoré môžu spôsobit' alebo podporit' rast vodných rias a/alebo môžu mať vplyv na meranie (čistého chlóru, redoxný potenciál) s online prístrojmi. Preto by sa pri meraní online systémami mala dať pri vode na plnenie prednosť ionomeničom a/alebo kovovým filtrom (skôr než voda potečie do bazéna).

Použivanie výrobkov a/alebo úpravníckych procesov musí schváliť odborník, pretože pri určitých kombináciách by mohlo dôjst k nezvratným škodám na krycej vrstve.

Pri dezinfekcii pomocou výrobkov na báze stabilizovaného chlóru alebo len stabilizátorov sa musí aplikovať dávka odporúčaná výrobcom (ktorá by mala byť v zhode s „EN 16713- 3“). Obnova vody po čistiacom filtri musí umožnit, aby sa zabránilo koncentrácií kyseliny kyánovej nad 75 mg/l. Inak je potrebné vypustenie (najmenej) 30 % objemu plaveckého bazénu, aby sa nepoškodila krycia vrstva.

Pre prezimovanie je potrebné dodržat' pokyny výrobcu, ktoré boli poskytnuté. Krátko pred zakrytím plaveckého bazénu sa nesmie vykonať žiadna šoková dezinfekcia, pretože počas 8 h po dezinfekcii hrozí nebezpečenstvo chemického poškodenia ochrannej vrstvy plaveckého bazénu.

Montáž rebríka k bazénu

Zmontujte rebrík k bazénu podľa obrázkov F - K.

VÝSTRAHA. Pri vypúšťaní vody dávajte pozor na to, aby sa vo výtoku a oprotí výtoku nenachádzali deti. Prúdenie vody by mohlo deti strhnút so sebou.

Pre uloženie výrobku na konci sezóny alebo pri dlhodobejšom nepoužívaní postupujte nasledovne:

Upozornenie: Dodržujte lokálne ustanovenia týkajúce sa špecifických predpisov na likvidáciu vody z plaveckých bazénov.

1. Odpojte hadice filtračného čerpadla (5) od plaveckého bazénu.
2. Pre vypustenie vzduchu otvorte ventil (1a). Plavecký bazén nechajte úplne uschnúť, najlepšie na slnku.
3. Skôr než plavecký bazén poskladáte, zatvorte všetky ventily.

Skladanie plaveckého bazénu (obr. M)

Nepoužívajte ostré čistiace prostriedky, kefy s kovovými štetinami ako aj predmety s ostrými hranami alebo kovové predmety ako nože alebo podobné. Používajte len jemný čistiaci prostriedok.

VÝSTRAHA. Účelom dodaného filtračného čerpadla (4) je odstránit z vody znečistenia a drobné čiastočky. Aby sme však dostali čistú vodu, ktorá neobsahuje vodné riasy a škodlivé baktérie, musí sa urobit konzekventná chemická úprava vody. Informujte sa v špecializovanej predajni o látkach, ktoré treba použit, ako chlór, úprava šokom, prostriedky ničiace vodné riasy a iné chemikálie.

VÝSTRAHA. Nikdy nedávajte chemikálie do plaveckého bazéna, keď sa v čnom nachádzajú osoby. Môže to spôsobíť podráždenia pokožky a očí. Nikdy nedávajte do plaveckého bazénu chemikálie alebo látky, ktorých správne používanie neviete zabezpečit. V špecializovanom obchode sa informujte, aké chemikálie sa majú použiť a o ich smerniciach a pokynoch.

VÝSTRAHA. Nabádame majitel'ov plaveckých bazénov k tomu, aby vodu pravidelne testovali, aby zistili pH-hodnotu a koncentráciu chlóru vo vode a príp. ich upravili. Informujte sa v špecializovanej predajni o vhodných testovacích sadách a pokynoch pre ich používanie.

VÝSTRAHA. Nedodržanie týchto pravidiel údržby môže vážne ohroziť zdravie kúpajúcich sa, hlavne detí.

Kým plavecký bazén používate, mal by byť filtračný systém v prevádzke každý deň dovtedy, kým sa celé množstvo vody najmenej raz kompletne neobnoví (cca 4 - 5 hodín). Pre zabezpečenie primeranej čistoty a hygieny vody v plaveckom bazéne počas celej sezóny, riadťe sa nasledovnými pokynmi:

1. Je potrebné správne a priebežné používanie základných chemikálií pre plavecké bazény, aby sme zachovali primeranú pH-hodnotu vo vode plaveckého bazénu. Okrem toho zabraňuje používanie takých chemikálií rastu škodlivých baktérií alebo rias vo vode a podporuje filtračné čerpadlo pri udržaní čistej vody. Pre plavecký bazén sú vhodné nasledovné chemikálie:

2. Chlór vo forme tabliet, granulátu alebo tekutiny: Dezinfikuje vodu v plaveckom bazéne a zabraňuje rastu rias.

3. Chemikálie, ktoré regulujú pH-hodnotu: Slúžia na korekciu pH-hodnoty a viac menej čistia vodu.
4. Prostriedok na ničenie vodných rias: Používajú sa na ničenie vodných rias.

5. „Úprava šokom“ (super-chlórovanie): Eliminuje určité organické a inak kombinované zlúčeniny, ktoré zhoršujú čistotu vody. Informujte sa v špecializovanom obchode o presnom používaní chemikálií. Uveďte mu objem náplne Vášho plaveckého bazénu a ak si to želá, dajte mu vzorku vody. Vie Vám čo najlepšie poradít z hľadiska vhodných chemikálií, vhodných množstiev chemikálií a efektívneho používania.

6. Chlór by sa nikdy nemal dostať priamo do kontaktu s obalom plaveckého bazéna, ale až v úplne rozpustenom stave. Chlór vo forme tabliet alebo granulátu sa musí najskôr rozpustiť vo vedre naplnenom vodou skôr, než ho dáte do vody v plaveckom bazéne. Tekutý chlór sa musí dat’ do vody plaveckého bazénu pomaly a rovnomerne na rôzne miesta.

1. Plavecký bazén čistite pri vysokých teplotách viackrát do týždňa, aby ste manuálne obmedzili tvorbu rias. Informujte sa v špecializovanjej predajni o čistiacich prostriedkoch, ktoré máte použiť, ako vysávač dna, keser, kefy a pod.
2. Informujte sa v špecializovanej predajni o ziskaní testovacej súpravy na kontrolu pH-hodnoty.

Upozornenie: Nadmerná koncentrácia chlóru a aj nízka (kyslá) pH-hodnota môžu poškodiť obal plaveckého bazénu a vyžadujú okamžité opatrenia na odstránenie, keď výsledok testu ukáže niektoré z týchto dvoch.

1. Každé dva týždne (alebo častejšie, ked' sa plavecký bazén často používa) kontrolujte kartušu plaveckého bazénu. Vyčistite ju alebo vymeňte podľa potreby, napríklad, ked' už nie je biela. Na začiatok ju môžete ostriekat hadicou s vodou. Ak by už nebola biela, musíte ju vymenit.

Pravidelná kontrola zvýši účinnosť filtračného čerpadla.

1. Dbajte na to, aby sa plavecký bazén nezapilnil dažďom alebo náhodne niečím iným, pokial’ sa v čnom nachádza voda. V opačnom prípade to môže spôsobíť poškodenia plaveckého bazéna. Stav vody ihned’ znížte.

Skladovanie

UPOZORNENIE!

Ak žijete v klimatickom pásme, v ktorom sa plavecký bazén nepoužíva celý rok, potom dôrazne odporúčame vodu vypustit', dôkladne ho vyčistit', nechat' uschnut' a mimo sezóny ho uskladnit' na chránenom mieste.

• Výrobok skladujte na čistom, dobre vetranom a suchom mieste bez priameho slnečného žiarenia, na ktorom nie je vystavený vel'kým teplotným výkyvom.
• Skladujte výrobok tak, aby bol neprístupný pre deti a aby bol bezpečne uzatvorený.
• Na výrobok nepokladajte žiadne ťažké alebo predmety s ostrými hranami.
• Po dlhšom skladovaní skontrolujte výrobok, či nemá známky opotrebenia alebo starnutia.

Oprava

UPOZORNENIE!

Ak z plaveckého bazéna uniká vzduch, môže to byť spôsobené netesným miestom na ventile, poškodeným ventilom alebo netesným miestom v plaveckom bazéne.

Ak sú poškodenia väčšie, nemali by ste opravy v žiadnom prípade robit sami.

Menšie poškodenia si môžete opraviť sami pomocou dodanej sady na opravu (26).

Netesné miesto

Netesné miesta na plaveckom bazéne (1) opravujte len vhodným lepidlom. Opravy s nevhodnými lepidlami môžu spôsobit' d'alšie poškodenia! Vhodné lepidlá dostanete v špecializovanom obchode.

Upozornenie: Malé miesta (menšie ako

2 mm) môžete opravit aj len lepidlom tak, že lepidlo nalepíte priamo na miesto. Pri väčších netesných miestach (väčších ako 2 mm) postupujte nasledovne:

1. Vzduch z bazénu (1) úplne vypusfte.
2. Miesto opravy dôkladne očistite.
3. Očistené miesto vysušte.
4. Zoberte záplatu a vystrihnite kus, ktorý zakryje poškodenú oblasť a zo všetkých strán ju presahuje o 1,5 cm.
5. Záplatu pevne pritlačte pomocou mäkkého predmetu na netesné miesto. Dávajte pozor na to, aby ste pracovali na rovnej podložke bez pokrčených miest a bez záhybov. Prípadné vzduchové bubliny jemne odstráňte zvnútra smerom von pomocou zaobleného predmetu.
6. Záplatu nechajte po oprave najmenej 12 hodín schnút.

Dôležité: Skôr než po oprave naplníte plavecký bazén vodou, skontrolujte opravené miesto či je tesné. Ak sú poškodenia väčšie, nemali by ste opravy v žiadnom prípade robit' sami. Plavecký bazén dajte do opravy odbornej dielni.

Údržba

Hlavným zodpovedným za údržbu plaveckého bazénu a jeho príslušenstva je jeho majitel.

Plavecký bazén

Musíte sa vyhnúť nasledovnému:

– priamy kontakt alebo predávkovanie inými prostriedkami na úpravu vody ako sú uvedené v EN 16713-3, s povrchom krycej vrstvy (pretože toto môže viest' k nezvratnému odfarbeniu);

– mechanické nárazy (ako padajúce tupé predmety, napr. stojan na slnečník, záhradné stoličky, ponorné prístroje atd.) môžu spôsobíť otlacky alebo hlboké škrabance na krycej vrstve;

– nezvyčajné vzájomné trenie dvoch plôch;

— počas dlhšej doby kontakt oxidovatel'ných kovových predmetov alebo organických materiálov s krycou vrstvou. Vodoryska je citlivá hlavne na usadeniny ako napr. vápnik, kovy alebo iné, mastné výrobky (krém na opal'ovanie), ktoré sa môžu usádzať na krycej vrstve. Aby sme zabránili tomu, aby sa tieto usadeniny dostali dovnútra krycej vrstvy, čo potom znemožňuje čistenie, odporúčame pravidelnú údržbu vodorysky.

Pravidelná a dôkladná údržba by sa mala vykonávať vhodnými výrobkami, ktoré neodierajú a krycia vrstva ich znesie. Je zakázané používať čistiace prostriedky, ktoré nie sú určené pre plavecké bazény (čističe pre domácnosť) a/alebo abrazívne čistiace prostriedky.

Pokyny k likvidácii

Výrobok a obalový materiál zlikvidujte v súlade s aktuálnymi miestnymi predpismi. Obalový materiál, ako napr. fóliové vrecúško nepatri do rúk detí. Obalový materiál uschovajte mimo dosahu detí.

Výrobky a obaly likvidujte ekologickým spôsobom.

Recyklačný kód slúži na označenia rôznych materiálov na navrátenie do obehu opätovného využitia. Kód sa skladá z recyklačného symbolu - ktorý má odzrkadľovať zhodnotenie recyklačnýého obehu - a číslo označujúce materiál.

Pokyny k záruke a priebehu servisu

Výrobok bol vyrobený velmi starostlivo a pod stálou kontrolou. Na tento výrobok poskytuje DELTA-SPORT HANDELSKONTOR GmbH súkromným koncovým užívatelom trojročnú záruku odo dňa kúpy (záručná lehota) po splnení nasledových podmienok. Záruka platí len na chyby materiálu a spracovania. Záruka sa netýka dielov, ktoré podliehajú bežnému opotrebeniu a preto ich možno považovať za opotrebitelné diely (napr. batérie), ako aj krehkých dielov, napr. vypínače, akumulátory alebo diely, ktoré sú vyrobené zo skla.

Nároky z tejto záruky zanikajú, keď sa výrobok používal neodborne alebo nesprávne, mimo určenia na používanie alebo určeného rozsahu používania alebo neboli dodržané pokyny návodu na obsluhu, s výnimkou, že koncový užívatel’ preukáže, že ide o chybu materiálu alebo spracovania, ktorá nebola spôsobená niektorou z hore uvedených okolností.

Záruku je možné uplatniť len počas záručnej lehoty po predložení originálu pokladničného dokladu. Originál pokladničného dokladu preto prosím uschovajte. Záručná doba sa kvôli prípadným záručným opravám, zákonnej záruke alebo ako obchodné gesto nepredlžuje. Platí to aj pre vymenené a opravené diely.

Pri reklamáciách sa prosím najskôr obráťte na dole uvedenú Service-Hotline alebo sa s nami spojte prostredníctvom e-mailu. Ak sa jedná o záručný prípad, výrobok - podľa našej vol’by - bezplatne opravíme, vymeníme alebo vrátime kúpnu cenu. Ďalšie práva zo záruky nevyplývajú. Vaše zákonné práva, hlavne nároky na záručné plnenie voči príslušnému predajcovi, nie sú touto zárukou obmedzené.

IAN:388676_2107

Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

Zmeny farby a možné príčiny

Napriek používaniu výkonných materiálov a s ohľadom na všetky hore uvedené opatrenia sa môžu vyskytnúť mimoriadne príznaky ako dôsledok starnutia. Je dôležité pripomenúť, že krycia vrstva v dôsledku starnutia a UV-žiarenia postupne mení farbu.

Nasledovné príčiny môžu spôsobit' zrýchlenú zmenu farby:

— používanie nevhodných výrobkov a postupov pri úprave vody, ktoré nie sú v súlade s odporúčaniami výrobcu;

– príliš silné mechanické pôsobenie (príliv a odliv-plavecký bazén, plávajúce vrstvy l'adu, automatické čističe a kefy atd').

– vysoká teplota vody;

– vplyv materiálov a výrobného procesu.

Niekedy dochádza k malému farebnému rozdielu medzi oblastami, ktoré sa ponárajú do vody a oblastami, ktoré sa nachádzajú nad hladinou vody. Toto je celkom bežné.

Škvrny a možné pričiny

Kvôli mnohým vplyvom, ktoré sú hore uvedené, je mimoriadne f'azké určit' pričiny škvín. Škvrny, ktoré sa nachádzajú nad vodoryskou, sú zriedka v híbke krycej vrstvy.

Nasledovná tabuľka znázorňuje možné príčiny škvín, pokial' sa plavecký bazén normálne prevádzkuje. Pre nájdenie možných príčin pomôže, ak vykonáte opatrenia popísané v nasledovnom prehl'ade. Ak tieto nemajú úspech, môže ist' o možné vplyvy výrobného procesu.

Druh škvín Možné	príčiny Možné riešenie
Biele škrny na dne plaveckého bazénu.	Nesprávna úprava vody Škvrny sú nezvratné a nedajú	sa opravit.
	Rozloženie organických hmôt (pôda, konáre, listy), ktoré sú v priamom kontakte s krycou vrstvou. Účinok je viditel'nejší, keď ku kontaktu dochádza počas dlhšieho obdobia.
Biele škrny na dne plaveckého bazénu a na stenách.	Nadmerná koncentrácia chemických výrobkov. Škvrny	sú nezvratné a nedajú sa opravit.
Biele škrny na vodoryske.	Vápenaté usadeniny Týmto usadeninám možno zabrá	niť používaním sekvestrácie na vápnik a zachovaním rovnováhy pH-hodnoty.Vyčistenie je možné pred vložením pomocou vhodného výrobku, ktorý neobsahuje rozpůšťadlá a neodiera, pričom treba dbať na to, aby ste nepoškriabali vrstvu.Aby sa zmenšil tento fenomén, musí sa pravidelne kontrolovať tvrdosť vody, napr. vopred nainštalovaným výmenníkom iónov.
	nevhodné chemikálie a/alebo prostriedky na drhnutie	Nezvratné a neošetrené mliekovo biele alebo vybielené oblasti
	Výskyt vodných rias
	Rozloženie organických hmôt (listy, špina, vegetácia)	Možno tomu zabrániť pravidelnou údržbou plaveckého bazéna (čistenie)
	Používanie síranu med'natého v čistej alebo zmiešanej forme a aplikácia procesu Cu/Ag.	Nezvratný. Tieto výrobky sú v tomto druhu plaveckého bazénu nedovolené.
	neúmyselná existencia oxidovatel'ných kovových častí (kovové usadeniny ...)
		Uzemnenieaplaveckého bazénu: Uzemnenie vody v plaveckom bazéne môže obmedziť tento fenomén. Uzemnenie sa musí urobiť inou uzemňovacou tyčou ako tou, ktorá je určená pre bezpečnosť domu. Toto funkčné uzemnenie je povolené len k tomu, aby sa odviedli stratové prúdy, aby sa obmedzil elektrický náboj vody v bazéne.
	Migrácia kovu cez kryciu vrstvu (gélová vrstva založená na kobalte)
	Existencia iónov kovu (meď, železo, mangán, ...) v privysokej koncentrácií ako aj tmavých nerozpustných sulfídov kovu	Pre zabránenie vysokým koncentráciám iónov kovu, ktoré môžu prispievať k trvalej tvorbe škvín na krycej vrstve plaveckého bazénu, sa odporúča použiť sekvestráciu iónov kovu.b
	Krém na opal’ovanie alebo kozmetika, ktoré plávajú na hladine, spaliny uhľovodíka z uhlia z dreva a dreveného uhlia, výfukové plyny, spaliny z lietadla alebo každé iné znečistenie z priameho alebo nepriameho okolia plaveckého bazéna.
Zelené škrny Pretože súRužové škvrny Tieto sa všeobecne vyskytujú na tesniacich miestach, vznikajú v dôsledku baktérií, ktoré rastú na komponentoch týchto dielov z umelej hmoty a môžu súvisieť s úpravou vody. Ked' sa pre dezinfekciu použije PHMB, hrozí pri prítomnosti medi nebezpečenstvo, že sa vytvoria ružové škvrny.	organického pôvodu, vyskytujú sa tieto škrny len vtedy, keď ide o živé organizmy (vodné riasy, huby atď.) a môžu súvisieť so zrejmou poruchou rovnováhy úpravy vody.	Viď prevádzkové pokyny a upozornenia výrobcu plaveckého bazéna, filtračného zariadenia alebo chemikálií.
Žlté škvrny Tieto sa všeobecne vyskytujú na tesniacich miestach, vznikajú v dôsledku baktérií, ktoré rastú na komponentoch týchto dielov z umelej hmoty a môžu súvisieť s úpravou vody. Ked' sa pre dezinfekciu použijePHMB, hrozí pri prítomnosti medi nebezpečenstvo, že sa vytvoria ružové škvrny.
	Prítomnosť peľu alebo červených rias, poľnohospodárske práce, mastné výrobky (krém na opal’ovanie alebo kozmetika), organické zvyšky (rozklad rastlín) alebo znečistenie
	niektoré zlúčeniny vápnika, ktoré sa používajú v chemických výrobkoch (kremenná forma), tabletky
	U plaveckého bazénu, ktorého voda sa upravuje brómom, môže kombinácia vyššej dávky ako odporúča výrobca a pH-hodnoty pod 6,9 spôsobit’ škvrny na krycej vrstve (od žltej až po hnedú).	Vo väčšine prípadov sú tieto škvrny nezvratné.
	Dezinfekcia šokom oxidačným činidlom môže viesť k tvorbe plynu, ktorý spáli povrch plaveckého bazénu, ktorý nie je v kontakte s vodou.	Je dôležité, aby ste zareagovali ihned' ako sa fl'aky objavia. Je potrebné informovať o tom výrobcu plaveckého bazénu, ktorý podľa druhu fl'akov poskytne údaje pre d'alší postup.
aINFORMÁCIA O NEBEZPEČENSTVE: [Uzemnenie plaveckého bazéna podporuje koróziu kovových častí. Ked' sa k plaveckému bazénu neprivádza elektrický prúd, nie je potrebné uzemnenie. - vid' DIN VDE 0100-702.]bINFORMÁCIA O NEBEZPEČENSTVE: Sekvestrácie pre ióny kovu obsahujú často fosfor alebo spojovací prostriedok obsahujúci fosfor, ktoré môžu spôsobit' alebo podporit' rast vodných rias a/alebo môžu mať vplyv na meranie (čistého chlóru, redoxný potenciál) s online prístrojmi. Preto by sa pri meraní online systémami mala dať pri vode na plnenie prednosť ionomeničom a/alebo kovovým filtrom (skôr než voda potečie do bazéna).

FILTRAČNÉ ČERPADLO

SK FILTRAČNÉ ČERPADLO

Originálny návod na používanie

Označenie dielov

Filtračné čerpadlo (4) (obr. E)

Prepravované množstvo: 3028 l/h

Sieťový diel čerpadla:

Stermay HT-53013A-1

IP 65

Zástrčka IP 44

Používanie podl'a určenia

Filtračné čerpadlo slúži na čistenie kvality vody a smie sa pripájať len na určené plavecké bazény. Plavecký bazén a filtračné čerpadlo boli vyvinuté pre súkromné použitie pri vol'nočasových aktivitách.

Bezpečnostné pokyny

- Tento výrobok môžu používať deti od 8 rokov a viac ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, ak je nad nimi dohl’ad alebo boli inštruované o bezpečnom používaní výrobku a z toho vyplývajúcich nebezpečenstvách. Deti sa s výrobkom nesmú hrat’. Čistenie a údržbu pri používaní nesmú robiť deti bez dohl’adu.

- VÝSTRAHA. Pred spustením čerpadla skontrolujte všetky svorky a príslušenstvo.

- VÝSTRAHA. Filtračné čerpadlo nepoužívajte na odsávanie bazénu. Čerpadlo sa smie používať len pre bazén, ktorý sa postaví, nie na bazén, ktorý je zapustený do zeme.

- VÝSTRAHA. Nesmiete zamenit elektrický kábel a vstupný kábel. Pokial' je elektrický kábel alebo vstupný kábel poškodený, musí sa sieťový diel alebo čerpadlo zlikvidovať.

- VÝSTRAHA. Čerpadlo a adaptér sa nesmú nainštalovať na miestach, na ktorých by ich mohlo zaliť alebo na ktorých nie je k dispozícii vhodná zásuvka.

- VÝSTRAHA. Dbajte na to, aby vonkajšia zásuvka bola istená prúdovým chráničom (FI/RCD) s vypínacím prúdom maximálne 30 mA.

- VÝSTRAHA. Filtračné čerpadlo sa musí pred zapnutím zafixovat' skrutkami na stabilnej podložke.

- VÝSTRAHA. Dávajte pozor na to, aby sa motor filtračného čerpadla neprehrial. Zabezpečte, aby bolo čerpadlo vždy naplnené vodou, teda aby nepracovalo naprázdno. Nesprávne použitie môže spôsobit' prehriatie a tým by mohlo viest' k poškodeniu v dôsledku prepálenia motora.

- VYSTRAHA. Vzduch, ktorý ostal v systéme, spôsobí rýchlejší chod a vedie k poškodeniam. Vypnite filtračné čerpadlo a l'ahko otočte odvzdušnovací ventil (4a), aby ste z hadice a filtračného čerpadla vypustili všetok vzduch.

- VÝSTRAHA. Čerpadlo sa musí napájať pomocou zariadenia prídového chrániča, ktorého dimenzačné hodnoty 30 mA nesmú byť prekročené.

- VÝSTRAHA. Sieťový diel by sa mal nainšta-lovať najmenej 2 m od minibazéna. Elektrická zástrčka by sa mala nachádzať vo vzdiale-nosti 3,5 m od bazéna.

- VÝSTRAHA. Čerpadlo by malo byť ukotvené pevne v zemi, aby sa zabránilo možnému prevráteniu. V špecializovanom obchode zistite, aké skrutky alebo čapy sa majú použit.

⚠️ Nebezpečenstvo rany el. prúdom!

Chybná elektroinštalácia alebo privysoké sieťové napätie môžu spôsobit’ rany el. prúdom. Čerpadlo napojte len na dobre prístupnú zásuvku, aby ste ju v prípade poruchy mohli rýchlo odpojit’ od elektrickej siete.

• Čerpadlo napojte len na riadne nainštalovanú zásuvku s ochranným kontaktom a len vtedy, ked' sa sieťové napätie zásuvky zhoduje s údajmi na typovom štítku.
• Čerpadlo sa nesmie používať, ked' sa vo vode nachádzajú osoby.
• Nepoužívajte čerpadlo, ked' vykazuje viditelné poškodenia alebo ked' je pokazený sietový kábel príp. zástrčka.
• Ked' je sieťový kábel čerpadla poškodený, musí sa čerpadlo zlikvidovať.
• Teleso neotvárajte, ale opravu prenechajte odborníkom. K tomu sa obrátte na odbornú dielňu. Ak si opravu vykonáte sami, ak je prípojka neodborná alebo obsluha nesprávna, vylučujú sa nároky na záruku.
• Pri opravách sa smú použit len diely, ktoré odpovedajú pôvodným údajom prístroja.
  • V tomto čerpadle sa nachádzajú elektrické a mechanické diely, ktoré sú nevyhnutné na ochranu pred zdrojmi ohrozenia.
• Neponárajte čerpadlo ani sieťový kábel alebo elektrickú zástrčku do vody alebo iných tekutín.
• Elektrickej zástrčky sa nikdy nedotýkajte vlhkými rukami.
• Nikdy neťahajte elektrickú zástrčku zo zásuvky za sieťový kábel, ale vždy chytíte zástrčku.
• Nikdy nepoužívajte sieťový kábel ako držiak.
• Chránte čerpadlo, zástrčku a sieťový kábel pred otvoreným ohňom a horúcimi plochami.
• Uložte sieťový kábel tak, aby nebol príčinou zakopnutia.

1. Plavecký bazén celkom nainštalujte a naplňte ho vodou.
2. Všetky diely filtračného čerpadla (4) a hadice (5) vyberte z obalu.
3. Filtračné čerpadlo nainštalujte tak, aby bolo 20 cm až 1 m pod hladinou vody v plaveckom bazéne.

Upozornenie: Filtračné čerpadlo sa musí pripevníť na rovnom a stabilnom podklade. V tele filtračného čerpadla sa nachádzajú otvory pre vhodný montážny materiál (netvorí obsah balenia).

1. Vložte kartušu filtračného čerpadla (4e) do telesa filtra (4k) (obr. E). Dbajte na to, aby sa filtračná kazeta úplne nachádzala v telese filtra.
2. Vložte gumové tesnenie na teleso filtra (4f) na teleso filtra (obr. E).
3. Kryt na teleso filtra (4d) nasad'te na teleso filtra (obr. E).

4. Kryt na teleso filtra utiahnite v smere hodinových ručičiek.

5. Napojte prvú hadicu filtračného čerpadla (5) na prívod (4h) filtračného čerpadla pomocou príchytky (7) a skrutky ku príchytke (8) (obr.D).

6. Napojte druhý koniec hadice na spodní hadicovú prípojku (1d) plaveckého bazénu (obr. D).
7. Pomaly otočte odvzdušnovací ventil (4a) o jednu až dve otočky proti smeru hodinových ručičiek.
8. Napojte druhú hadicu na hornú hadicovú prípojku (1d) plaveckého bazénu a na vývod (4i) z filtračného čerpadla.

Uvedenie filtračného čerpadla do prevádzky

1. Dbajte na to, aby bol plavecký bazén (1) úplne napustený vodou a aby bolo filtračné čerpadlo (4) nainštalované na vhodnom mieste.
2. Odstráňte zátku z umelej hmoty (27) z ventilu filtračného čerpadla (1d) na vnútornej strane plaveckého bazénu (obr. D).
3. Ked' tečie voda do filtračného čerpadla, môže uzavretý vzduch unikat' cez odvzdušňovací ventil (4a).
4. Nakoniec pomaly zatvorte odvzdušnovací ventil otáčaním v smere hodinových ručičiek.
5. Napojte siet'ový kábel (4g) do vhodnej zásuvky a nechajte filtračné čerpadlo bežat', kým nie je voda dostatočne vyčistená.

Oprava, údržba

Filtračné čerpadlo neumiestnite do vysokej trávy, mohlo by to spôsobit' prehriatie.

Ak by ste na filtračnom čerpadle zistili akékol'vek poškodenia alebo poruchy, potom odovzdajte filtračné čerpadlo do odbornej dielne na opravu alebo vymeňte filtračné čerpadlo za nové. Na filtračnom čerpadle sami nerobte žiadne opravy. Na čistenie filtračného čerpadla nepoužívajte rozpúšťadlá.

1. Siet'ový kábel (4g) odpojte úplne od zdroja prúdu.
2. Uvoľnite kryt na teleso filtra (4d) a držadlo krytu na teleso filtra (4c) otáčaním proti smeru hodinových ručičiek.
3. Vyčistite kartušu filtračného čerpadla (4e), v prípade potreby ju vymeňte za novú.
4. Skontrolujte vnútro telesa filtra (4k). Ak sa v ñom nachádzajú špina alebo usadeniny, vypláchnite ho čistou vodou.
5. Všetky diely znovu zložte a siet'ový kábel znovu zasuňte.

Riešenie problémov

1. Filtračné čerpadlo nepracuje.

2. Skontrolujte, či nie sú prepálené alebo uvol'nené poistky, skontrolujte, či nie sú uvol'nené elektrické káble.

3. Skontrolujte motor. Ked' je motor prehriaty alebo pret'ažený, vypnite prístroj. Motor nechajte vychladnút'.

4. Obrát'te sa na odborníka.

5. Motor beží, ale nečerpá žiadnu vodu alebo len málo vody.

6. Skontrolujte, či sa vo vtokovej alebo výtokovej hadici v stene bazéna nenachádzajú nejaké prekážky.

7. Utiahnite svorky na hadici, skontrolujte, či nie je hadica poškodená a skontrolujte stav vody v bazéne.
8. Častejšie čistite filtračnú kazetu. K tomu používajte záhradnú hadicu.
9. Vymeňte filtračnú kazetu.

10. Obrát'te sa na odborníka.

11. Filtračné čerpadlo už net'ahá vodu.

12. Dbajte na to, aby bol stav vody v bazéne pri vypnutom čerpadle najmenej 5 cm nad odsávacím otvorom.

13. Presvedčte sa, či je odsávacia hadica v bezchybnom stave.
14. Skontrolujte, či nie je filtračná kazeta znečistená, v prípade potreby ju vyčistite. K tomu používajte záhradní hadicu.

15. Obrát'te sa na odborníka.

16. Filtračné čerpadlo nečistí vodu.

17. Správne nastavte obsah chlóru a pH-hodnotu.

18. Filtračnú kazetu vymeňte alebo ju vyčistite. K tomu používajte záhradní hadicu.
19. Skontrolujte, či nie je filtračná kazeta poškodená a v prípade potreby ju vymeňte.
20. Čerpadlo nechajte pracovat' dlhšie.
21. Odstráňte nečistoty zo sít steny bazéna.
22. Obrát'te sa na odborníka.

Pokyny k likvidácii

V záujme ochrany životného prostredia nevyhadzujte svoj výrobok do domáceho odpadu, ak doslúžil, ale odneste ho na špecializovanú likvidáciu. O zberných miestach a ich otváracích hodinách sa môžete informovat' na vašej príslušnej miestnej správe.

Výrobok a obal zlikvidujte ekologickým spôsobom.

Pri triedení odpadu dodržiavajte označenie obalových materiálov, ktoré sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1 – 7: plasty/20 – 22: papier a lepenka/80 – 98: kompozitné látky.

Výrobok a obalové materiály sú recyklovateľné, likvidujte tieto oddelene pre lepšie spracovanie odpadu. Logo Triman je len pre Francúzsko. Možnosti likvidácie doslúženého výrobku sa dozviete na vašej správe obci alebo mesta.

¡Enhorabuenal!
