BEDIENUNGSANLEITUNG KG 50 PROXXON

Sehr geehrter Kunde!

Die Benutzung dieser Anleitung

• erleichtert es, das Gerät kennen zu lernen.
• vermeidet Störungen durch unsachgemäß Bedienung und
• erhöht die Lebensdauer Hisges Gerätes.

Halten Sie diese Anleitung immer griffbereit.

Bedieren Sie these Gerät nur mit genauer Kenntnis und unter Beachtung der Anleitung.

PROXXON haftet nicht für die sichere Funktion des Gerätes bei:

• Handhabung, die nicht der üblichen Benutzung entspricht,
• andere Einsatzzwecken, die nicht in der Anleitung genannot sind,
• Missachtung der Sicherheitsvorschriften.

Sie haben keine Gewährleistungsansprüche bei:

Bedienungsfehlern,
mangelnderWartung.

Beachten Sie zu ihrer Sicherheititte unbedingt die Sicherheitsvorschriften.

Nur Original PROXXON - Ersatzteile verwenden.

Weiterentwicklungen im Sinne des technischen Fortschrittes behalten wir uns vor. Wir wünschen Ihnen viel Erfolg mit dem Gerät.

Inhalt:

1. Allgemeine Sicherheitschinweise 4
2. Gesamtansicht (Fig. 1) 5
3. Beschreibung der Maschine 5
   3.1.Technische Daten 5
   4.Vor demArbeiten: 6
   4.1. Trennblatt montieren oder auswechseln 6
4. Arbeitsen mit dem Kappgerat 6
   5.1. Wenn Sie gerade Schnitte herstellen möchten (Fig 4a) ...6
   5.2. Falls Sie Gehrungschnitte herstellen möchen (Fig 4b).6
   5.3.Werkstück durchtrennen 7
   5.4. Arbeitsen mit dem Länganschlag (Fig. 5) 7
   5.5. So wird der Anschlag eingestellt 7
   6.Pflege und Wartung 7
   6.1. Zahnriemen nachspannen bzw. auswechseln (s. Fig 7) ...7
5. EU-Konformitätserklung 7
   8.Ersatzteilliste 44
6. Explosionszeichnung 45

1. Allgemeine Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr

folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

1. Sicheres Arbeiten

2. Halten Sie ihren Arbeitsbereich in Ordnung

3. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

4. Berücksichtigten Sie Umgebungseinfüsse

5. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

6. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
7. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

8. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

9. Schützen Sie sich vor elektrischem Schlag

10. Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kühigerate)

11. Halten Sie andere Personen fern

12. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihr Arbeitsbereich fern.

13. Bewahren Sie unbenutzte Elektrowerkzeuge sichere auf

14. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

15. Überlasten Sie Ihr Elektrowerkzeug nicht

16. Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

17. Benutzen Sie das richtige Elektrowerkzeug

18. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeitsen.

19. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine HandFreissäge zum Schneiden von Baumästen oder Holzscheiten.

20. Tragen Sie geeignete Kleidung

21. Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.

22. Bei Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

23. Tragen Sie bei langen Haaren ein Haarnetz.

24. Benutzen Sie Schutzausrüstung

25. Tragen Sie eine Schutzbrille

26. Verwenden Sie bei stauberzeugenden Arbeiten eine Atem-maske.

27. Schlieben Sie die Staubabsaug-Einrichtung an

28. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
29. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist
30. Benützen Sie das Kabel nicht, um den Stecker aus der Stekkdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
31. Sichern Sie das Werkstück

32. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit richerer gehalten als mit ihrer Hand.

33. Vermeiden Sie abnormale Körperhaltung

34. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

35. Pflegen Sie ihre Werkzeuge mit Sorgfalt

36. Halten Sie die Schneidwerkzeuge scharf und sauber, um better und saferer arbeiten zu konnen.

37. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

38. Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs, und让他们 sie diese bei Beschäftigung von einem anerkannten Fachmann erneuern.

39. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

40. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

41. Ziehen Sie den Stecker aus der Steckdose

42. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sageblatt, Bohrer, Fraser.

43. Lassen Sie keine Werkzeugschlüssel stecken

44. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfern sind.

45. Vermeiden Sie unbeabsichtigten Anlauf

46. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschelt ist.

47. Benutzen Sie Verlängerungskabel für den Außenbereich

48. Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

49. Seien Sie aufmerksam

50. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

51. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

52. Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

53. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.

54. Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts andes in der Gebrauchsanweisung angegeben ist

55. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

56. Benutzten Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten laßt.

57. ACHTUNG!

58. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zube-hörs kann eine Verletzungsgefahr für Sie bedeuten.

59. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

60. Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgewührt werden, indem Originaler-satzteile verwendet werden, anderenfalls konnen Unfälle für den Benutzer entstehen.

2. Gesamtansicht (Fig. 1)

1. Trennkopf
2. Trennsscheibenabdeckung
3. Blockierhebel
4. Trennscheibe
5. Gerätefuss
6. Klemmschraube
7. Drehteller
8. Arretierschraube

9. Spindel für Klemmvorrichtung

10. Anschlag

11. Klemmvorrichtung

12. Skala
13. Befestigungsbohrung

3. Beschreibung der Maschine

Vielen Dank damit, dass Sie das PROXXON-Kappgerät KG 50 erworben haben:

Es eignet sich vorzüglich für keine, aber feine Anwendungen beim Trennen von Metallstäben bis zu einem Durchmesser von ca. 10 mm, zum Trennen von Holz und Kunststoffstäben bzw. Profilen.

Das Gerät besteht aus einem Trennkopf und einem Gerätefuß aus Aluminiumdruckguss. Der Trennkopf beinhaltet die elektrischen Komponenten des Gerätes sowie den Zahnriementrieb zum Antrieb des Trennblattes. Er{lsst sich mittels eines Gelenkes am Gerätefuß zum Arbeitsen auf- und abschwenken und wird in der Ruhelage von einer Feder in der oberen Stellung gehalten.

Der Gerätefuß beinhaltet einen Rundtisch, der um 45^ drehbar ist: Somitleen sich einfach und prazise auch Gehrungsschnitte anfertigen. Die Skala an der Seite ermöglich dazu eine Genaue und komfortable Winkeleinstellung: Danach kann der Rundtisch mit einer Rändelschraube arretiert werden.

Mittels des Schraubstockes kann das Werkstück wie gewünscht gespannt werden. Der Schraubstock hat eine Spannweite von max. 20mm und kann mit einem Prisma an der Oberseite noch Modelleisenbahnschienen mit der Grösse HO spannen (siehe Fig. 6). Die Fixierung von Rundmaterialien ist mittels der in einer Backe eingearbeiteten Nut auch kein Problem.

Auch Ablängen von Werkstücken ist mit thisem Gerät mittels des Anschlags ohne weiteres möglich: Hierzu lasst sich eine Länge von maximal 140 mm einstellen.

Zum Gerat gehoren 5 Stck. keramisch gebundene Trennscheiben und ein Innensechskantschluss.

3.1. Technische Daten

Maße und Gewichte:

Gerätefuß: ca. 100/135 × 132 mm

Höhe: ca. 100 mm

(in Ruhestellung des Trennkopfes)

Breite: ca. 140 mm

Backenbreite des Schraubstocks: 30 mm

Spannweite: 20mm

Gewicht: ca. 1,5 kg

Motor:

Spannung: 220 - 240 Volt,

50/60 Hz

Leistungsaufnahme: 85 Watt 10 min

Drehzahl: 8000/min

Schnittgeschwindigkeit: ca. 25 m/sek.

Gerauschentwicklung: < 70 dB(A)

Nur zum Gebrauch in trockenen Räumen

Schutzklasse II-Gerät

Bitte nicht mit dem Hausmull entsorgen!

4. Vor dem Arbeitsen:

Das Proxxon-Kappgerat KG 50 wird aus Sicherheitsgründen mit einer Papp- anstelle einer Trennscheibe gefelfert. Sie müssen also mit weniger Handgriffen die Trennscheibe selbst montieren. 5 Stck. Trennscheiben liegen dem Gerät im Lieferumfang bei. Außerdem kann nach längerem Betrieb des Gerätes das Auswechseln der Trennscheibe erforderlich werden, wenn die alte zu sehr verschüssen ist. Die Handgriffe dazu sind die gleichen und werden im Folgenden beschreiben:

4.1. Trennblatt montieren oder auswechseln

Bitte beachten Sie: Ersatztrennblätter für die Maschine erhalten

Sie unter der der Nr. 28 152 im Handel!

Achtung:

Bei Montagearbeiten unbedingt immer Netzstecker ziehen!

1. Befestigungsschraube 1 (siehe Fig. 2) der gelben Schutzabdekung 2 Herausdrehen und Abdeckung nach oben abziehen.
2. Welle 1 (Fig. 3) durch Drucken des Stoppers 2 arretieren. Dazu muss gegebenenfalls die Welle etwas gedreht werden, um die entsprechende Position der Rastung zu finden
3. Befestigungsschraube 3 herausdrehen und vorhandene Scheibe 4 entnahmen. Auf die Unterlegscheibe 5 achten.
4. Neue Trennscheibe aufsetzen.

Achtung!

Die keramisch gebundene Trennscheibe ist sehr biegeempfindlich.

Fassen Sie die Scheibe nicht an, um die Befestigungsschraube zu halten oder anzuziehen. Die Scheibe zerbricht sehr leicht.

Unbedingt auf den richtigen Sitz der Trennscheibe 4 achten!

1. Den Zusammenbau einfach in umgekehrter Reihenfolge durchfuhren.

5. Arbeiten mit dem Kappgerät

Hinweis:

Sicheres und exaktes Arbeitsen ist nur möglich, wenn das Gerät ordentlich auf einer Arbeitsplatte befestigt wird. Dies kann entwe- der mit der beiliegenden Schraubzwinge (dargestellt in Fig. 1), oder mit Hilfe von Schrauben geschehen. Bohrungen (13, Fig. 1) sind in der Fußplatte vorhanden.

Achtung:

Zum Fixieren oder Transportieren des Gerätes unbedingt immer Netzsteckerziehen!

Gefahr!

Kappgerat niemals ohne die gelbe Schutzabdeckung und Schutzbrille betreiben!

Der rote Sicherheitshebel (Fig. 1, Pos. 3) muss im Ruhezustand immer ganz zurückgeklappt sein, da er sonst bei versehentlichem Drucken des Trennkopfes wegrutschen kann und damit die Blokkierwirkung verliert.

Nachdem das Gerät auf einem festen Untergrund steht und die Trennscheibe montiert ist, kann damit garbeitet werden. So sind keine weiteren Vorbereitungen mehr notwendig und das zu trennende Werkstück kann im Schraubstock eingespannt und durchgetrennt werden (Fig. 4 a/b). So wird's gemacht:

5.1. Wenn Sie gerade Schnitte herstellen möchten (Fig 4a)

1. Achten Sie darauf, dass sich der Rundtisch 1 in der 0^ -Stellung befindet: Die Nase an dem schwarzen Drehtisch 2 muss auf die 0^ -Markierung auf der Skala in dem Gerätefuß 3 zeigen. Falls nicht,itte einstellen.Dazu,falls erforderlich, die Rändelschraube 4 losen und den Drehtisch auf die entsprechende Position fahren Achtung: Der Drehtisch rastet bei 0^ ein. Danach unbedingt wieder mit der Rändelschraube feststellen.
2. Werkstück 6 im Schraubstock 5 einlagen, ausrichten und festspannen.itte darauf auf die gewünschte Langle des „frei“ Endes achten!
3. Im Zweifel kann man den Trennkopf 9 des ausgeschalteten (!) Gerätes nach Entriegelung des Blockierhebels 7 soweit herunterschwenken, dass das Trennblatt 8 auf dem Werkstück aufsitzt. So kann man die spätere Länge des Werkstücks better abschätzen.

5.2. Falls Sie Gehrungschnitte herstellen möchten (Fig 4b)

1. Rändelschraube 4 offen und den Drehtisch 1 auf gewünschten Winkel einstellen. Hierzu die Skala 3 benutzen. Dann Arretierschraube wieder anziehen.
2. Werkstück 6 im Schraubstock 5 einlagen, ausrichten und fest spannen.itte darauf auf die gewünschte Langle des „frei" Endes achten!
3. Dazu kann man auch hier den Trennkopf 9 des ausgeschalteten (!) Gerätes nach Entriegelung des Blockierhebels 7 soweit herunter schwenken, dass das Trennblatt auf dem Werkstück aufsitzt. So kann man die spätere Länge des Werkstücks better abschätzen.

5.3. Werkstück durchtrennen

Dann Gerat am Ein-Aus-Schalter 10 einschalten und mit leichtem Druck auf die Griffmulde 11 nach unten führen, bis die Trennscheibe das Werkstück berührt. Achtung:itte den roten Blockierhebel damit betätigten: Sonst kann der Trennkopf nicht geschwenkt werden!

Dann den Druck auf das Werkstück nur soweit verstärken, daß die Motordrehzahl nicht zu stark abfällt. So konnen Sie das Werkstück durchtrennen.

Achtung!

Nicht der Anpressdruck, sondern die Drehzahl erzeugt die hohe Schnittleistung! Niemals mit Gewalt arbeiten! Dies belastet die Mechanik der Maschine unnötig und führt zu schlechten Ergebnissen und erhöhtem Verschleiß!

Achtung!

Niemals bei laufendem Gerät den Stopper betätigten.

5.4. Arbeiten mit dem Längsanschlag (Fig. 5)

Das Kappgerät KG 50 wird mit einem verstelltaren Längsanschlag 1 gefelert. So kann eine beliebige Anzahl von Werkstücken mit gleicher Länge abgetrennt werden. Das zu trennende Werkstück wird dazu in den Schraubstock eingelegt, bis an den Anschlag heran geschoben und dann festgeklemmt. Nach dem Trennen des Werkstücks und Lösen des Schraubstocks wird das Material wieder bis an den Anschlag geschoben, mit dem Schraubstock geklemmt und dann getrennt. Dies kann beliebig oft wiederholt werden.

5.5. So wird der Anschlag eingestellt

1. Die Madenschraube 2 wird mittels einem Innensechskant-schlüssel (im Lieferumfang enthalten) gelost. Danach kann der Anschlag in der Führung 3 bis zu der gewünschten Lange geschoben werden. Darauf achten, dass die kürzere Stange 4 richtig ausgerichtet ist und das sie das Werkstück beim "Anschlagen" richtig trifft!

2. Anschlag mit der Madenschraube festklemmen.

6. Pflege und Wartung

Achtung:

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung. Netzsteckerziehen!

Hinweis:

Das Kappgerat ist weltgehend wartungsfrei. Für eine lange Lebensdauer sollenn Sie das Gerät allerdings nach jedem Gebrauch mit einem weichen Lappen, Handfeger oder einem Pinsel reinigen. Auch ein Staubsauger empfeht sich hier.

Die äußere Reinigung des Gehäuses kann dann mit einem weichen, eventuell feuchtem Tuch erfolgen. Dabeiarf milde Seife oder eine anderes geeignetes Reinigungsmittel benutzt werden. Lösungsmittel- oder alkoholhaltige Reinigungsmittel (z. B. Benzin, Reinigungslakhohole etc.) sind zu vermeiden, da diese die Kunststoffgehäuseschalen angreifen konnten.

Bitte entsorgen Sie das Gerät nicht über den Hausmüll! Das Gerät enthalt Wertstoffe, die recycliert werden können. Bei Fragen dazu wenden Sie sichitte an ihre lokalen Entsorgungsunternehmen oder andere entsprechenden communalen Einrichtungen.

Nach längerer Benutzung kann es erforderlich werden, den Zahnriemen nachzuspannen. Hierzu gehen Sieitte wie folgt vor:

6.1. Zahnriemen nachspannen bzw. auswechseln (siehe Fig 6)

Achtung:

Netzstecker herausziehen! Gefahr!

1. Befestigungsschrauben 1 Herausdrehen und den Seiteindeckel 2 abnehmer.
2. Motorbefestigungsschrauben 3 leicht offen und Riemenscheibe 4 nach hinten drücken, bis die erforderliche Spannung erreicht wird.

Achtung!

Der Zahnriemen darf nicht zu stramm laufen! Bei leichtem Fingerdruck muß sich der Zahnriemen ca. 6-8 mm eindrücken setzen!

1. Befestigungsschrauben wieder anziehen und Deckel montieren.

7. EU-Konformitätserklarung

Gerätebezeichnung: KG 50

Articlel-Nr.:27150

Wir erklaren, dass die bezeichneten Produkte die Bestimmungen folgender EU-Richtlinien erfüllen:

EU-Niederspannungsrichtlinie 73/23/EWG 93/68/EWG

Angewandte Normen: DIN EN 61029/12.2003

EU-EMV-Richtlinie 89/336/EWG

Angewandte Normen: DIN EN 55014-1 / 09.2002

DIN EN 55014-2/08.2002

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

EU-Maschinenrichtlinie 98/37 EWG

Angewandte Normen: DIN EN 61029/12.2003

Datum: 12.11.04

Jörg Wagner
PROXXON S.A.
Geschäftsbereich Gerätesicherheit

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

3.1. Technische gegevens

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

4. Ffor der arbeitsdes:

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

EU-maskindirektiv 98/37 E0F

Anvende standarder: DIN EN 61029/12.2003

Dato: 12.11.04

Jörg Wagner

PROXXON S.A.

DIN EN 61000-3-2/12.2001

DIN EN 61000-3-3/05.2002

EU-maskindirektiv 98/37 EEG

Tillampade standarder: DIN EN 61029 / 12.2003

Datum: 12.11.04

Jörg Wagner

PROXXON S.A.

Prikon:85 Watt 10 min

DIN EN 55014-2 / 08.2002

DIN EN 61000-3-2 / 12.2001

DIN EN 61000-3-3/05.2002

Smernice pro stroje EU 98/37 EWG

Pouzité normy: DIN EN 61029 / 12.2003

Datum: 12.11.04

Jörg Wagner

PROXXON S.A.

Ersatzteileitte schriftlich beim PROXXON Zentralservice bestellen

(Adresse auf der Rückseite der Anleitung)

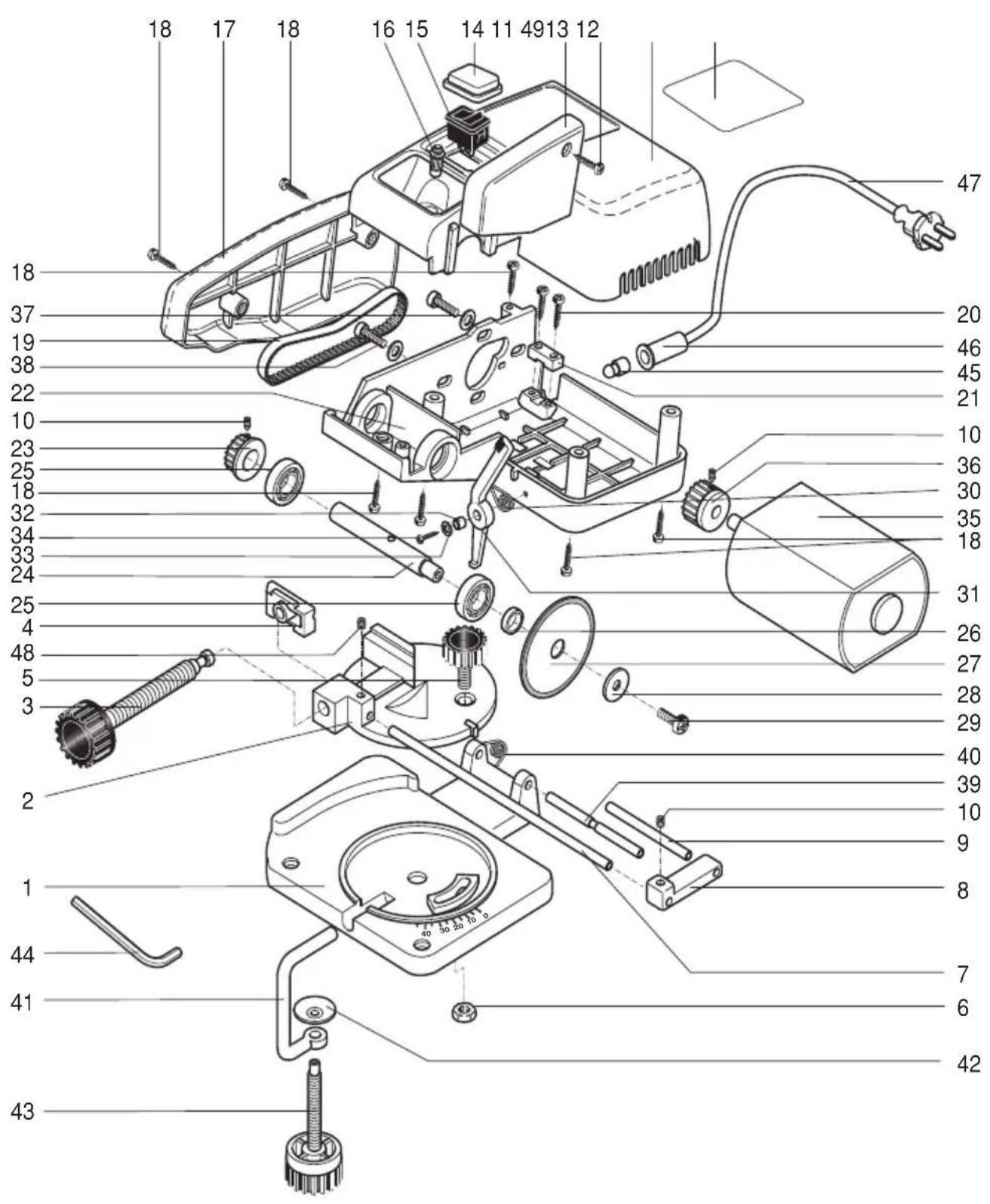

PROXXON Kappgerat KG 50

ET-Nr.: Benennung

27150-01 Gerätefuss

27150-02 Drehtisch

27150-03 Spindel

27150-04Backe

27150-05Klemmschraube

27150-06Mutter

27150 - 08 Verbindungsstück

27150-09 Stange (kurz)

27150 - 10 Madenschraube

27150 - 11 Obere Gehäuseschale

27150 - 12 Schraube

27150 - 13 Trennscheibenabdeckung

27150 - 14 Abdeckung für Schalter

27150-15 Ein-Aus-Schalter

27150 - 16 Stopper

27150 - 17 Abdeckung für Riemenantrieb

27150 - 18 Schraube

27150-19 Zahnriemen

27150 - 20 Schraube

27150-21 Zugentlastungsbügel

27150 - 22 Untere Gehäuseschale

27150 - 23 Riemenscheibe Welle

27150-24 Welle

27150 - 25 Kugellager

27150-26 Buchse

27150-27 Scheibe

27150-28 Scheibe

27150 - 29 Schraube

ET-Nr.: Benennung

27150-30 Schenkelfeder

27150-31 Arretierhebel

27150-32 Buchse

27150-33 Scheibe

27150-34 Schraube

27150 - 35 Motor

27150 - 36 Riemenscheibe Motor

27150-37 Scheibe

27150-38 Schraube

27150-39 Achse

27150 - 40 Schenkelfeder

27150-41Bügel

27150-42Teller

27150-43Klemmschraube

27150 - 44 Innensechskantschlüssel

27150 - 45 Gummistück

27150-46 Tulle

27150-47Netzkabel

27150 - 48 Madenschraube

27150-49 Typenschild

27150 - 99 Anleitung inklusive

Sicherheitshinweise

PROXON

Ihr Gerät Funktioniert nicht ordentlich? Dannitte die Bedienungsanleitung noch einmal genau durchlesen.

lst es tatsächlich defekt, senden Sie esitte an:

PROXXON Zentralservice PROXXON Zentralservice D-54518 Niersbach A-4224 Wartberg/Aist

Wir reagieren prompt und zuverlässig! Über diese Adresse können Sie auch alle erforderlichen Ersatzteile bestehen.

Wichtig:

Eine kurze Fehlerbeschreibung hilft uns, noch Schneller zu reagieren. Bei Rücksendungen innerhalb der Garantiezeititte Kaufbeleg beifugen.

Bitte senden Sie das Gerät in der Originalverpackung darüber!

So vermeiden Sie Beschädigungen beim Transport!
