DS 230E - Säge PROXXON - Kostenlose Bedienungsanleitung

Produkttyp	Präzisionsstichsäge
Marke	PROXXON
Modell	DS 230E
Abmessungen (Auflagefläche)	160 x 160 mm
Ausladung	300 mm
Gewicht	2,8 kg
Stromversorgung	220-240 V, 50/60 Hz, 85 W
Drehzahl	150 bis 2.500 U/min (elektronisch regelbar)
Hubhöhe	7 mm
Schalldruckpegel	≤ 70 dBA
Effektive Beschleunigung	≤ 2,5 m/s²
Schnittkapazität (Weichholz)	Bis 40 mm Dicke
Schnittkapazität (Hartholz)	Bis 10 mm Dicke
Schnittkapazität (Platten)	Bis 4 mm Dicke
Schnittkapazität (Nichteisenmetalle)	Bis 2 mm Dicke
Akzeptierte Sägeblattlängen	80 bis 140 mm
Einstellungen	Sägeblatthöhe, Geschwindigkeit, Blattführung
Sonderfunktionen	Integrierte Luftdüse zur Reinigung, Staubsaugeranschluss
Mitgeliefertes Zubehör	5 Sägeblätter, Parallelanschlag, Winkelanschlag, 2 Befestigungsschrauben, Gummistaubsaugeradapter, Inbusschlüssel
Sicherheit	Doppelte Isolierung (Klasse II), Ein-/Ausschalter, detaillierte Sicherheitshinweise
Wartung	Austausch von Sägeblatt und Zahnriemen möglich
Reparaturfähigkeit	Ersatzteile verfügbar (Riemen, Blätter); Reparaturen durch qualifizierten Elektriker
Verwendung	Nur für trockene Räume

Häufig gestellte Fragen - DS 230E PROXXON

Wie wechsele ich das Sägeblatt der PROXXON DS 230E ?

Ziehen Sie zuerst den Netzstecker. Öffnen Sie die Schiebeblende. Schalten Sie kurz ein, damit der obere Spannring in oberer Position ist, dann wieder ausschalten. Lösen Sie die Schrauben des unteren und oberen Spannrings mit dem Inbusschlüssel. Setzen Sie das Sägeblatt (Zahnung nach unten) in den unteren Ring ein, richten Sie es senkrecht aus, ziehen Sie fest. Führen Sie es dann in den oberen Ring ein, senken Sie die Spannschraube so ab, dass das Blatt ca. 10 mm eindringt, ziehen Sie fest. Überprüfen Sie die Blattführung und spannen Sie das Blatt richtig.

Was ist die maximale Schnittkapazität der DS 230E ?

Die Säge kann Weichholz bis 40 mm Dicke, Hartholz bis 10 mm, Platten (wie Sperrholz) bis 4 mm und Nichteisenmetalle bis 2 mm schneiden. Verwenden Sie geeignete Sägeblätter für das Material.

Wie stelle ich die Geschwindigkeit der Säge ein ?

Verwenden Sie die Drehzahleinstellung (Pos. 16 in der Abbildung). Drehen Sie den Knopf, um die Drehzahl von 150 bis 2.500 U/min einzustellen. Für Holz, Aluminium und Platten stellen Sie eine hohe Geschwindigkeit ein. Für dünne Kunststoffe und Präzisionsarbeiten verwenden Sie eine niedrige Geschwindigkeit.

Kann ich einen Staubsauger an die DS 230E anschließen ?

Ja, das Gerät ist mit einem Anschlussstutzen (Pos. 19) ausgestattet. Verwenden Sie den mitgelieferten Gummistaubsaugeradapter, um den Schlauch eines Staubsaugers anzuschließen. Dies wird bei längerem Gebrauch empfohlen, um den Staub abzusaugen.

Wie ersetze ich den Zahnriemen ?

Ziehen Sie den Netzstecker. Bauen Sie das Sägeblatt aus. Entfernen Sie den Arbeitstisch, indem Sie die Schrauben lösen. Greifen Sie auf den Motor und den Riemen zu. Lösen Sie die Gewindebolzen der Zahnscheibe, entfernen Sie die Achse mit dem Exzenter, dann die abgenutzte Scheibe. Installieren Sie einen neuen Riemen, setzen Sie die Komponenten in umgekehrter Reihenfolge wieder ein. Schmieren Sie den Kolben und stellen Sie sicher, dass der Riemen korrekt auf dem Motorritzel sitzt.

Was sind die wichtigen Sicherheitshinweise ?

Tragen Sie stets eine Schutzbrille und eine Atemschutzmaske bei Staub. Tragen Sie keine lockere Kleidung oder Schmuck. Fixieren Sie das Werkstück mit einem Schraubstock oder Schraubzwingen. Ziehen Sie den Netzstecker vor jedem Blattwechsel oder Wartungsarbeiten. Verwenden Sie das Werkzeug an einem trockenen Ort mit ausreichender Beleuchtung. Halten Sie Kinder fern.

Wie befestige ich die Säge an einer Werkbank ?

Befestigen Sie zuerst die Säge mit den mitgelieferten Befestigungsschrauben auf einer stabilen Holzplatte. Dann befestigen Sie diese Platte mit zwei Schraubzwingen auf einer stabilen Werkbank. Stellen Sie sicher, dass die Säge fest fixiert ist, bevor Sie sie benutzen.

Welche Sägeblatttypen kann ich verwenden ?

Die Säge akzeptiert Blätter mit einer Länge von 80 bis 140 mm. Verwenden Sie vorzugsweise originale PROXXON-Ersatzblätter. Kürzere Blätter (80 mm) bieten eine bessere Stabilität, insbesondere für Nichteisenmetalle. Sie können ein Blatt mit einer Zange kürzen, indem Sie eine Schutzbrille tragen.

Wie stelle ich den Parallel- und Winkelanschlag ein ?

Für den Parallelanschlag: Lösen Sie die Klemmschraube (Pos. 1 Abb. 6), positionieren Sie den Anschlag auf den gewünschten Abstand, dann festziehen. Für den Winkelanschlag: Lösen Sie die Schraube (Pos. 1 Abb. 7), stellen Sie den Winkel mit der Leiste ein, festziehen. Drücken Sie dann das Werkstück leicht gegen den Anschlag und schieben Sie es entlang der Nut.

Was tun, wenn die Säge nicht richtig funktioniert ?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und der Schalter auf Ein steht. Wenn das Problem weiterhin besteht, überprüfen Sie den Zustand des Sägeblatts (Verschleiß oder falsche Montage). Stellen Sie sicher, dass die Geschwindigkeit für das Material geeignet ist. Falls nötig, übergeben Sie das Gerät zur Reparatur einem qualifizierten Elektriker. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG DS 230E PROXXON

Beim Lesen der Gebrauchsanweisung vorne und hinten die Seiten herausklappen.

English

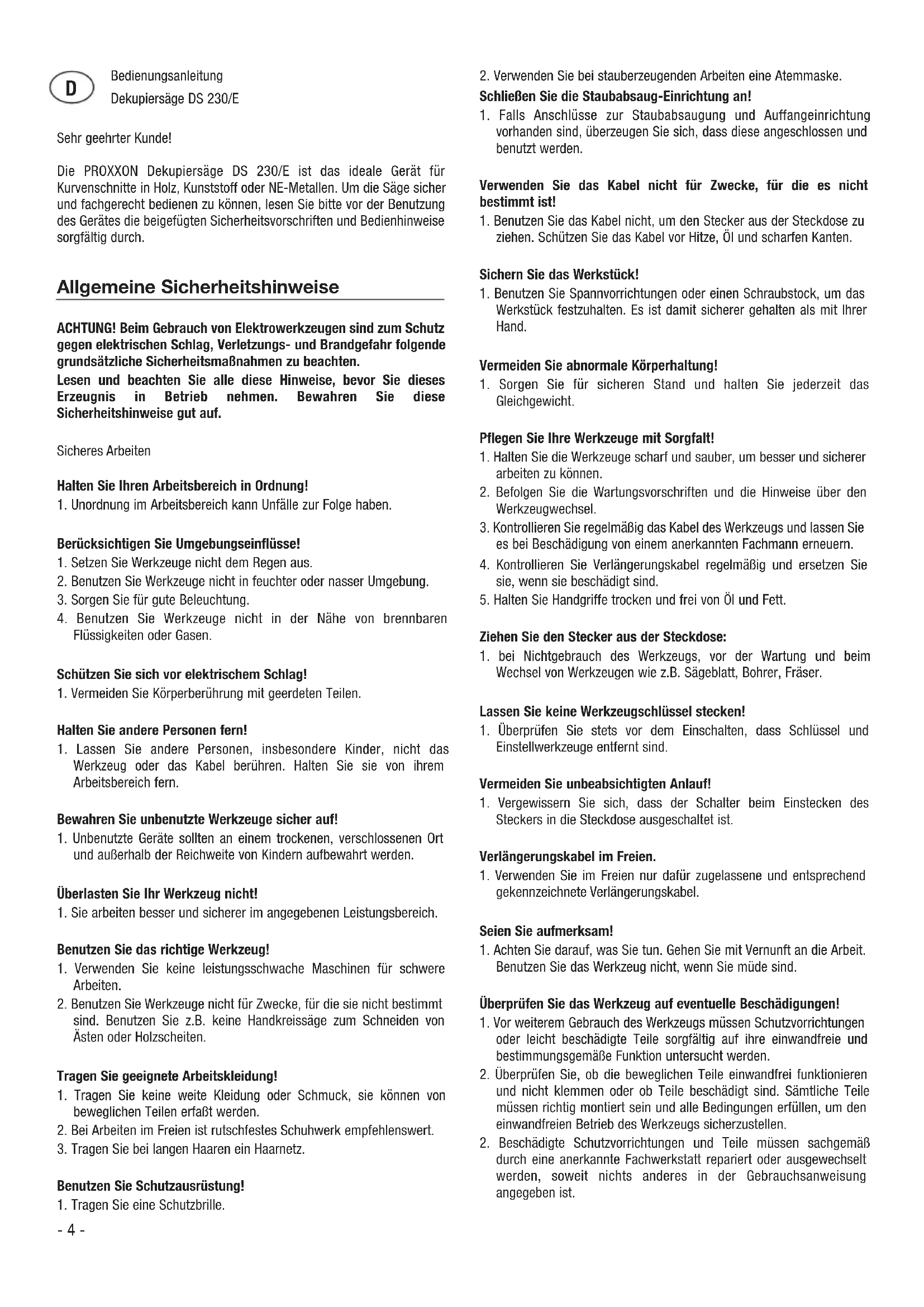

Sehr geehrter Kunde!

Die PROXXON Dekupiersäge DS 230/E ist das ideale Gerät für Kurvenschnitte in Holz, Kunststoff oder NE-Metallen. Um die Säge sicher und fachgerecht bedienen zu können, lesen Sie bitte vor der Benutzung des Gerätes die beigefügten Sicherheitsvorschriften und Bedienhinweise sorgfältig durch.

Allgemeine Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen und beachten Sie alle diese Hinweise, bevor Sie dieses Erzeugnis in Betrieb nehmen. Bewahren Sie diese Sicherheitshinweise gut auf.

Sicheres Arbeiten

Halten Sie Ihren Arbeitsbereich in Ordnung!

1. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

Berücksichtigen Sie Umgebungseinflüsse!

1. Setzen Sie Werkzeuge nicht dem Regen aus.
2. Benutzen Sie Werkzeuge nicht in feuchter oder nasser Umgebung.
3. Sorgen Sie für gute Beleuchtung.
4. Benutzen Sie Werkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Schützen Sie sich vor elektrischem Schlag!

1. Vermeiden Sie Körperberührung mit geerdeten Teilen.

Halten Sie andere Personen fern!

1. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.

Bewahren Sie unbenutzte Werkzeuge sicher auf!

1. Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.

Überlasten Sie Ihr Werkzeug nicht!

1. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie das richtige Werkzeug!

1. Verwenden Sie keine leistungsschwache Maschinen für schwere Arbeiten.
2. Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind. Benutzen Sie z.B. keine Handkreissäge zum Schneiden von Ästen oder Holzscheiten.

Tragen Sie geeignete Arbeitskleidung!

1. Tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfaßt werden.
2. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
3. Tragen Sie bei langen Haaren ein Haarnetz.

Benutzen Sie Schutzausrüstung!

1. Tragen Sie eine Schutzbrille.

2. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

Schließen Sie die Staubabsaug-Einrichtung an!

1. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!

1. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Sichern Sie das Werkstück!

1. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.

Vermeiden Sie abnormale Körperhaltung!

1. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Pflegen Sie Ihre Werkzeuge mit Sorgfalt!

1. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
2. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Werkzeugwechsel.
3. Kontrollieren Sie regelmäßig das Kabel des Werkzeugs und lassen Sie es bei Beschädigung von einem anerkannten Fachmann erneuern.
4. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
5. Halten Sie Handgriffe trocken und frei von Öl und Fett.

Ziehen Sie den Stecker aus der Steckdose:

1. bei Nichtgebrauch des Werkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

Lassen Sie keine Werkzeugschlüssel stecken!

1. Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

Vermeiden Sie unbeabsichtigten Anlauf!

1. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

Verlängerungskabel im Freien.

1. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

Seien Sie aufmerksam!

1. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.

Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!

1. Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
2. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherzustellen.

3. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

4. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.

5. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

WARNUNG!

1. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Lassen Sie Ihr Werkzeug durch eine Elektrofachkraft reparieren!

1. Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

Gesamtansicht (Fig 1):

1. Sägeblatt
2. Oberer Klemmring
3. Spannschraube für Sägeblatt
4. Luftschlauch
5. Höhenverstellung
6. Klemmschraube für Führungsstab
7. Sägebügel
8. Winkelanschlag
9. Klemmschraube
10. Innensechskantschlüssel
11. Schiebetür mit Verschlussschraube
12. Längsanschlag
13. Klemmschraube
14. Skala für Längsanschlag
15. Ein-/Aus-Schalter
16. Drehzahlregelung
17. Sägeblattführung und Luftdüse
18. Staufach für Sägeblätter
19. Anschlussstutzen für Staubsauger
20. Löcher für Befestigung
21. Gummiadapter für Staubsaugeranschluss

Beschreibung der Maschine

Die DS 230/E schneidet Weichholz bis max. 40 mm, Hartholz bis 10 mm, Platinen bis 4 mm und NE-Metalle bis 2 mm. Die elektronische Drehzahlregelung erlaubt ein Anpassen der Hubzahl an das jeweils zu sägende Material. Durch die Höhenverstellung ist der Einsatz unterschiedlich langer Sägeblätter möglich (80 bis 140 mm). Die integrierte Blasvorrichtung sorgt zuverlässig für freie Sicht auf die Sägelinie.

Zur Grundausrüstung gehören fünf Sägeblätter mit unterschiedlicher Zahnung, ein Längsanschlag, ein Winkelanschlag, zwei Befestigungsschrauben, ein Gummiadapter für den Staubsaugeranschluss sowie ein Innensechskantschlüssel.

Wir empfehlen Original PROXXON-Ersatzsägeblätter.

Technische Daten

Hubzahl 150 – 2500/min

Hubhöhe 7 mm

Geräuschentwicklung ≤ 70dBA

eff. Beschleunigung

Gewicht 2,8 kg

≤ 2,5 m/s²

Maße
Auflagefläche	160x160 mm
Ausladung	300 mm

Motor

Drehzahl	8.000/min
Spannung	220-240 Volt 50/60Hz
Leistung	85 Watt

Nur zum Gebrauch in trockenen Räumen

Schutzklasse II-Gerät

Gerät bitte nicht über den Hausmüll entsorgen!

Bedienung

Vor Inbetriebnahme

Befestigen der Maschine

Die Dekupiersäge muss mit den beiliegenden Befestigungsschrauben 1 (Fig. 2) auf einer stabilen Holzplatte befestigt werden. Die Platte kann dann mit zwei Schraubzwingen auf einem stabilen Tisch fixiert werden.

Befestigen des Sägebügels

Den Sägebügel mit den zwei beigelegten Schrauben auf der Rückseite der Maschine befestigen.

Höhenverstellung einstellen

Die DS 230/E verfügt über eine Höhenverstellung, so dass unterschiedlich lange Sägeblätter eingesetzt werden können (80 bis 140 mm). Durch das Verwenden von kürzeren Sägeblättern wird eine höhere Stabilität des Blattes erreicht (das Blatt weicht bei Druck nicht nach hinten aus). Dies ist besonders wichtig beim Sägen von Platinen oder NE-Metallen. Wir empfehlen in solchen Fällen, das Sägeblatt mit einer Zange auf eine Länge von 80 mm zu kürzen (Verletzungsgefahr! Schutzbrille tragen!) und die Höhenverstellung auf der unteren Position zu fixieren.

1. Schrauben 1 (Fig. 3) lösen.
2. Höhenverstellung 2 in gewünschte Position bringen.
3. Schrauben 1 wieder festziehen.

Sägeblatt montieren

1. Schiebetür 11 (Fig. 1) öffnen.
2. Gerät ans Netz anschließen und kurz einschalten. Gerät so ausschalten, dass der untere Klemmring 1 (Fig. 4) an der höchsten Stelle stehen bleibt. Evtl. sind hierzu mehrere Versuche notwendig.
3. Netzstecker ziehen.
4. Schraube mit Inbusschlüssel 3 am unteren Klemmring max. 2 Umdrehungen lösen.
5. Sägeblatt mit der Zahnung nach unten so weit in den unteren Klemmring einführen, bis sich die ersten Zähne unterhalb der oberen Kante der Arbeitsplatte befinden.
6. Sägeblatt senkrecht an der Sägeblattführung 2 ausrichten und Schraube am Klemmring anziehen.
7. Schraube am oberen Klemmring 1 (Fig. 5) max. 2 Umdrehungen lösen.
8. Sägeblatt in den oberen Klemmring einführen.
9. Spannschraube für Sägeblatt 3 so weit herunterdrücken, bis sich das Sägeblatt ca. 10 mm tief im Klemmring befindet.
10. Schraube am Klemmring anziehen.
11. Prüfen, ob die Sägeblattführung 2 (Fig.5) richtig am Sägeblatt

anliegt.

1. Sägeblatt mit Spannschraube 3 spannen. Die Stärke der notwendigen Spannung ist abhängig von der zu bearbeitenden Materialdicke und der Materialart. Am besten an die richtige Spannung durch mehrmaliges Probieren herantasten.
2. Schiebetür 11 (Fig. 1) schließen.
3. Netzstecker einstecken.

Staubsauger anschließen

Wir empfehlen, die Säge bei längerem Betrieb an einen Staubsauger anzuschließen. Hierzu den Staubsauger mittels des beigefügten Gummi-adapters am Anschlussstutzen 19 (Fig. 1) befestigen.

Arbeiten mit der Dekupiersäge

1. Hubzahl mit der Drehzahlregelung 16 (Fig. 1) einstellen. Hohe Hubzahl für Holz, Aluminium, Messing und Platinen. Niedrige Hubzahlen für Kunststoffe, besonders dünne Materialien und für extrem feine Arbeiten.
2. Sägeblattführung einstellen. Hierfür Schraube 6 (Fig. 1) lösen, Sägeblattführung 17 (Fig. 1) möglichst tief einstellen und Schraube wieder festziehen.
3. Beim Sägen das Werkstück mit viel Kraft auf die Tischplatte drücken, um Vibrationen zu vermeiden. Dann das Werkstück gefühlvoll und mit wenig Vorschub sägen.

Also: Viel Druck gegen die Arbeitsplatte – wenig Druck gegen das Sägeblatt.

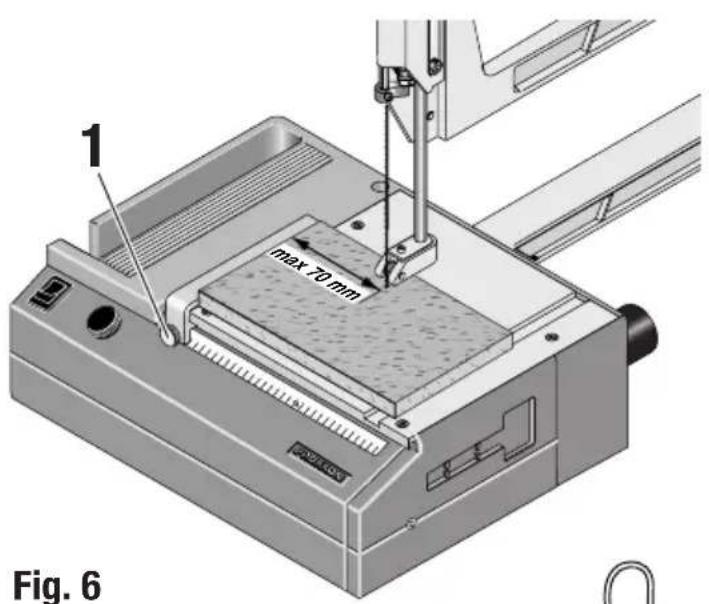

1. Beim Sägen mit dem Längsanschlag Klemmschraube 1(Fig. 6) lösen, Anschlag einstellen und Klemmschraube wieder festziehen.

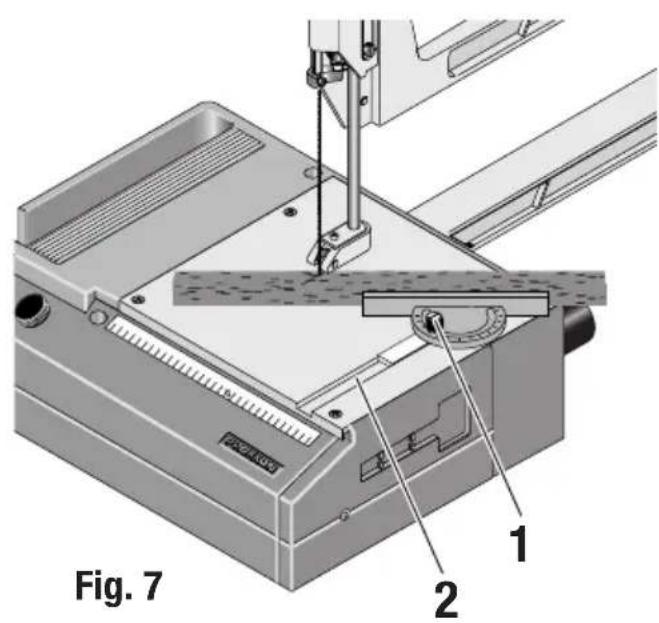

2. Beim Sägen mit dem Winkelanschlag Klemmschraube 1 (Fig. 7) lösen, Winkel entsprechend der Skala einstellen und Klemmschraube wieder festziehen. Dann das Werkstück leicht gegen den Anschlag drücken und den Anschlag entlang der Nut 2 entlangführen.

Hinweis:

Bitte denken Sie daran, dass bei einer Dekupiersäge grundsätzlich das Sägeblatt versucht, der Faserrichtung des Holzes zu folgen. Für häufige gerade Schnitte ist daher immer eine Kreissäge einer Dekupiersäge vorzuziehen.

Wartung

Achtung!

Vor allen Wartungsarbeiten Netzstecker ziehen.

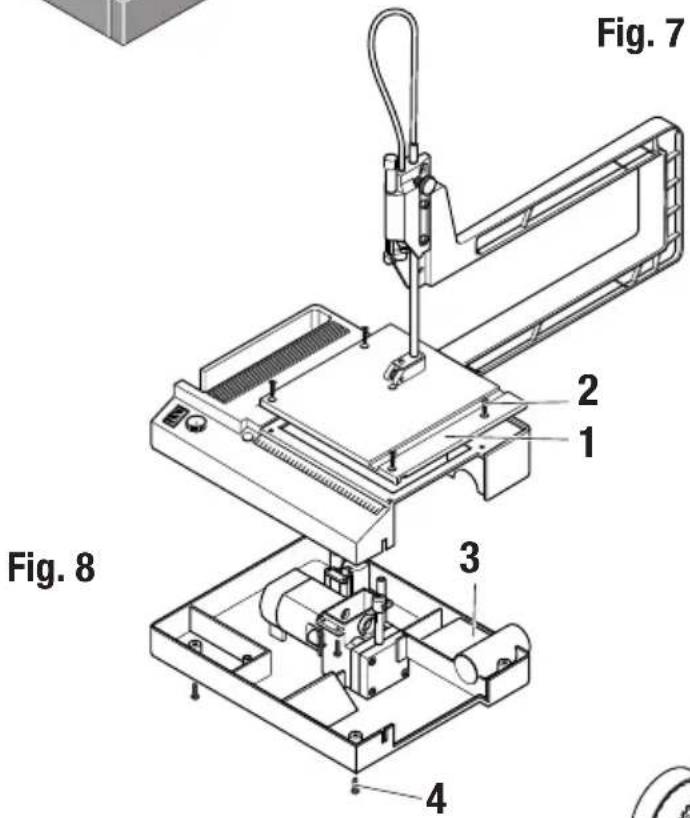

Zahnriemen auswechseln

Sollte der Zahnriemen verschlissen sein, ist es möglich, ihn selbst zu wechseln. Ersatzzahnriemen können Sie beim PROXXON Zentralservice bestellen (Adresse auf der Rückseite der Anleitung).

1. Netzstecker ziehen!
2. Sägeblatt ausbauen.
3. Schrauben 2 (Fig. 8) der Arbeitsplatte 1 herausschrauben.
4. Schrauben 4 des Gehäuseunterteiles 3 herausdrehen.

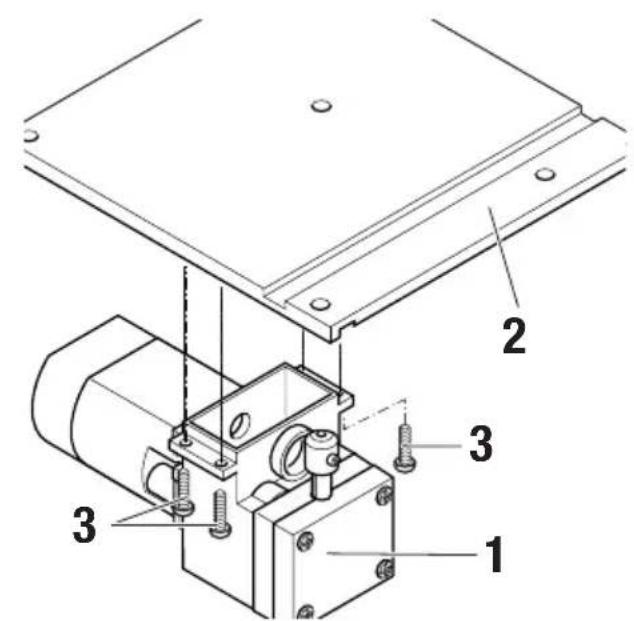

5. Schrauben 3 (Fig. 9) herausdrehen und Arbeitsplatte 2 vom Getriebe 1 abnehmen.
6. Schrauben 1 (Fig. 10) herausdrehen und Führungsplatte 2 mit Kolben 3 entfernen.
7. Im Inneren des Getriebegehäuses 8 die Motorbefestigungsschrauben 4 lösen und Motor 5 mit Ritzel herausziehen.
8. Gewindestifte der Zahnscheibe 6 mit Inbusschlüssel lösen und Welle mit Exzenter 7 herausziehen.

9. Zahnscheibe 6 herausnehmen und neuen Zahnriemen auflegen.

10. Zahnscheibe 6 mit Zahnriemen so im Getriebegehäuse platzieren, dass die Welle mit Exzenter wieder eingesetzt werden kann.

11. Motor 5 wieder in das Getriebegehäuse einsetzen und Zahnriemen auf das Motorritzel auflegen (Hier braucht man Fingerspitzengefühl und Geduld).
12. Motor mit Getriebegehäuse wieder verschrauben.
13. Kolben 3 mit Exzenter fetten, Führungsplatte 2 befestigen.
14. Gewindestift der Zahnscheibe 6 anziehen.
15. Getriebe wieder an die Arbeitsplatte schrauben, Gehäuseunterteil anbauen und Arbeitsplatte am Gehäuse befestigen.

Entsorgung:

Bitte entsorgen Sie das Gerät nicht über den Hausmüll! Das Gerät enthält Wertstoffe, die recycelt werden können. Bei Fragen dazu wenden Sie sich bitte an Ihre lokalen Entsorgungsunternehmen oder andere entsprechenden kommunalen Einrichtungen.

EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt die Bestimmungen folgender EG-Richtlinien erfüllt:

• EG-Niederspannungsrichtlinie 73/23/EWG; 93/68/EWG
• DIN EN 61029 / 12.2003
• EG-Maschinenrichtlinie 98/037/EWG
• DIN EN 61029 / 12.2003

• EG-EMV-Richtlinie 89/336/EWG

• DIN EN 55014-1 / 09.2002

• DIN EN 55014-2 / 08.2002

• DIN EN 61000-3-2 / 12.2001

• DIN EN 61000-3-3 / 05.2002

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Geschäftsbereich Gerätesicherheit

Dear Customer,

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

• DIN EN 61029 / 12.2003

• DIN EN 61029 / 12.2003

• DIN EN 61029 / 12.2003

• DIN EN 61029 / 12.2003

• DIN EN 61029 / 12.2003

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Afdeling apparaatveiligheid

• EU-lavspændingsdirektiv 73/23/E0F; 93/68/E0F
• DIN EN 61029 / 12.2003
• EU-maskindirektiv 98/037/E0F
• DIN EN 61029 / 12.2003
• EU-EMV-direktiv 89/336/E0F
• DIN EN 55014-1 / 09.2002
• DIN EN 55014-2 / 08.2002
• DIN EN 61000-3-2 / 12.2001
• DIN EN 61000-3-3 / 05.2002

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Ersatzteile bitte schriftlich beim PROXXON Zentralservice bestellen (Adresse auf der Rückseite der Anleitung)

Dekupiersäge DS 230/E

Artikel-No. 27 088

ET - Nr.: Benennung

27088-01 Gehäuseoberteil	27088-48 Klemmschraube für Führungsstab
27088-02 Gehäuseunterteil	27088-49 Innen-Sechskant-Schlüssel
27088-03 Schiebetür	27088-51 Spiralfeder
27088-04 Getriebegehäuse	27088-52 Kolben
27088-05 Lagerbuchse	27088-53 Lagerbuchse
27088-06 Motor mit Befestigungsplatte und Ritzel	27088-54 Sägebügel
27088-07 Befestigungsschraube für Motor	27088-55 Befestigungsschrauben für Sägebügel
27088-08 Befestigungsschraube für Getriebe	27088-56 Kugellager
27088-09 Schalter	27088-57 Gummiadapter für Staubsaugeranschluss
27088-10 Zuleitung mit Stecker	27088-58 Zahnriemen
27088-11 Arbeitsplatte	27088-59 Befestigungsschraube
27088-12 Winkelanschlag komplett	27088-60 Platine
27088-13 Schraube	27088-61 Regelknopf
27088-14 Schraube	27088-62 Spiralfeder
27088-16 Längsanschlag komplett	27088-63 Arretierung
27088-32 Kulissengehäuse Teil 1	27088-64 Stift
27088-33 Kulissengehäuse Teil 2	27088-65 Zugentlastung
27088-34 Welle	27088-66 Schraube für Zugentlastung
27088-35 Stift	27088-67 Kulissenstein
27088-36 Kolben	27088-70 Luftschlauch
27088-37 Riemenscheibe mit Gewindestift	27088-71 Blasebalg
27088-39 Klemmhülse	27088-72 Oberer Klemmring komplett mit Halter für Blasebalg
27088-40 Schraube für Klemmhülse	27088-73 Klemmschraube für Sägeblatt
27088-41 Spannschraube	27088-97 Artikelverpackung
27088-42 Befestigungsschrauben	27088-99 Bedienungsanleitung
27088-44 Führungsstab	(inkl. Sicherheitshinweise)

27088-45 Niederhalter komplett mit Düse und Rolle

27088-47 Höhenverstellung

1 max 70 mm Fig. 6

Fig. 7 1 2

Fig. 7 2 1 3 4 Fig. 8

Ihr Gerät funktioniert nicht ordentlich? Dann bitte die Bedienungsanleitung noch einmal genau durchlesen.

Ist es tatsächlich defekt, senden Sie es bitte an:

PROXXON Zentralservice PROXXON Zentralservice D-54518 Niersbach A-4224 Wartberg/Aist

Wir reagieren prompt und zuverlässig! Über diese Adresse können Sie auch alle erforderlichen Ersatzteile bestellen.

Wichtig:

Eine kurze Fehlerbeschreibung hilft uns, noch schneller zu reagieren. Bei Rücksendungen innerhalb der Garantiezeit bitte Kaufbeleg beifügen.

Bitte senden Sie das Gerät in der Originalverpackung zurück!

So vermeiden Sie Beschädigungen beim Transport!
