BEDIENUNGSANLEITUNG POWXG90500 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

ES ESPANOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

5.2 Elektrische verilgheit

5.3 Veiligung van Personen

9 TECHNISCHE GEGEVENS

	POWXG90500
Motortype	Koolborstelmotor
Druk (Mpa)	12
Max. druk (Mpa)	17
Spanning	220-240 V / 50 Hz
Vermogen	2200 W
Debiet	7,5 l/min
Watertemperatuur	Max 50 °C
Gewicht	9,0 kg

10 GELUID

1 EINSATZBEREICH 3
2 BESCHREIBUNG DER TEILE (ABB. A-B) 3
3 VERZEICHNIS DES VERPACKUNGsinHALTS 3
4 ERKLÄRUNG DER SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von Elektrogeräten 5
5.5 Wartung 6

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR ELEKTRISCH BETRIEBENE HOCHDRUCKREINIGER 6

6.1 Anschluss an die Stromversorgung 7
6.2 Anschluss an die Wasserversorgung 7
6.3 Sicherheitsvorrichtungen 8

7 MONTAGE 8

7.1 Montage des Auslösers (Abb. 1) 8
7.2 Montage der Zubehorhalterung (Abb. 2) 8
7.3 Montage der Schlauchtrommel und -halterung (Abb. 3). 8
7.4 Kabelschlaufe anbringen (Abb. 4). 8

8 BEDIENUNG 8

8.1 Gartenschlauch anschließen (Abb. 5). 8
8.2 Hochdruckschlauch anschlieben (Abb. 6). 8
8.3 Turboduse anbauen 8
8.4 Wasseranschluss 9
8.5 Gerat starten/stoppen 9
8.6 Einstellbare Duse (Multi) (Abb. 8) 9
8.7 Auslserdrehen (Abb. 9) 9
8.8 Terrassenreiniger 10
8.9 Reinigungsmittelflasche 10

9 TECHNISCHE DATEN 10
10 GERÄUSCHEMISSION 10
11 REINIGUNG UND WARTUNG 11
11.1 Eingangssfilter reinigen 11
11.2 Lufungsschlitze reinigen 11
11.3 Kupplungen schmieren 11
12 LAGERUNG 11
13 FEHLERANALYSE UND FEHLERBSEITIGUNG 12
14 GARANTIE 13
15 UMWELT 13
16 KONFORMITÄTSERKLÄRUNG 14

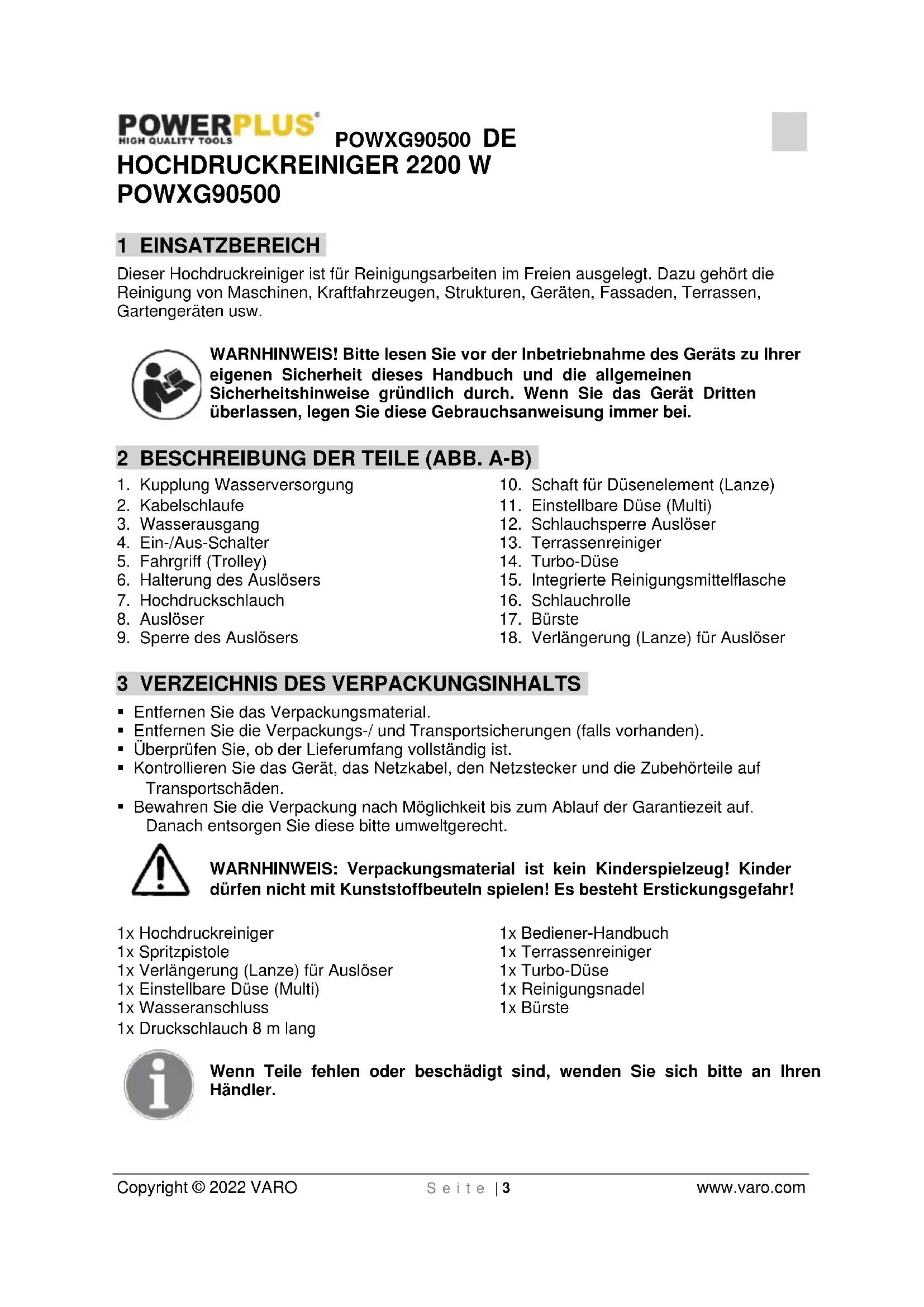

HOCHDRUCKREINIGER 2200 W

POWXG90500

1 EINSATZBEREICH

Dieser Hochdruckreiniger ist für Reinigungsrarbeiten im Freien ausgelegt. Dazu gehört die Reinigung von Maschinen, Kraftfahrzeugen, Strukturren, Geräten, Fassaden, Terrassen, Gartengeräten usw.

WARNHINWEIS!itte lesen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A-B)

1. Kupplung Wasserversorgung
2. Kabelschlaufe
3. Wasserausgang
4. Ein-/Aus-Schalter
5. Fahrgriff (Trolley)
6. Halterung des Auslosers
7. Hochdruckschlauch
8. Auslöser

9. Sperre des Auslösers

10. Schaff fur Dusenelement (Lanze)

11. Einstellbare Duse (Multi)
12. Schlauchspere Ausloser
13. Terrassenreiniger
14. Turbo-Düse
15. Integrierte Reinigungsmittelflasche
16. Schlauchrolle
17. Bürste
18. Veränderung (Lanze) für Auslöser

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

1x Hochdruckreiniger
1x Spritzpistole
1x Verlängerung (Lanze) fur Ausloser
1x Einstellbare Duse (Multi)
1x Wasseranschluss
1x Druckschlauch 8 m lang

1x Bediener-Handbuch
1x Terrassenreiniger
1x Turbo-Duse
1x Reinigungsnadel
1xBurste

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Der Strahlarf nicht auf Personen oder Tiere, auf unter Strom stehende Teile oder das Gerät selbst gerichtet werden.	CE	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.
	Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker besteht.		Vor Gebrauch Bedienungsanleitunglesen.
	Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Schutzbrille(TRagen
	Gehörschutz-Tragen		Handchuhe(TRagen

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen konnen einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bzw. "Elektrogerät" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.1 Arbeitsplatz

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfallen führen.
• Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrogeräte erzeugten Funken, die den Staub oder die Dämpfe entzüden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Geräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrogeräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

POWXG90500 DE

• Zweckentfremden Sie das Kabel nicht, um das Elektrogerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrogerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Elektrogeräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie kein Elektrogerät, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrogerats kann zu schweren Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrogerats, verringgert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrogerät ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnahmen oder tragen. Wenn Sie beim Tragen des Elektrogerats den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrogeräte einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrogerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

5.4 Der Gebrauch und die Pflege von Elektrogeräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür geeignete Elektrogerät. Mit dem passenden Elektrogerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
  Benutzen Sie kein Elektrogerät, dessen Schalter defekt ist. Ein Elektrogerät, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrogeräts.
• Bewahren Sie unbenutzte Elektrogeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrogeräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

POWXG90500 DE

• Warten Sie Elektrogeräte sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrogeräts beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Elektrogerät, das Zubehör, die Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrogeräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Elektrogerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrogeräts gewahrt bleibt.

6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR ELEKTRISCH BETRIEBENE HOCHDRUCKREINIGER

• Das Gerät ist ausschließlich für den privaten Gebrauch im Freien bestimmt, es ist NICHT für den professionellen Einsatz geeignet. Das Gerät immer von Hitze, direkter Sonneneinstrahlung, Regen und Feuchtigkeit, Frost und scharfen Kanten fernhalten.
• Personen, die mit dem Umgang mit einem Hochdruckreiniger keine Erfahrung haben oder die das Bediener-Handbuch des Geräts nicht gegeben haben, * dürfen das Gerät nicht bedieten
• Der Hochdruckreinigerarf nicht von Kindern oder von nicht in den Gebrauch eingewiesenen Personen bedient werden.
• Es muss darauf geachtet werden, dass Kinder nicht mit dem Gerät spielten können.
  Vor dem Starten des Geräts muss es sorgfältig auf mögliche Defekte geprüft werden. Wenn ein Defekt vorliegt,arf das Gerät nicht gestartet werden. Wenden Sie sich in einem solchen Fall an ihren Handler vor Ort.
• Achten Sie entsprechenden auf die Isolierung des Stromkabels. Diese muss vollig intakt sein, und siearf keine Brüche oder Risse aufweisen. Wenn das Stromkabel schadhaft ist, muss es von einem zugelassenen Fachbetrieb ersetzt werden.

WARNHINWEIS: Bei missbrächlicher Nutzung kann ein Hochdruckstrahl sehr gefährlich werden. Der Strahlarf deshalb nie auf Personen, unter Strom stehende Geräte oder den Hochdruckreiniger selbst gerichtet werden.

WARNHINWEIS: Das Gerät nicht im Umfeld von anderen Personen einsetzen, es sei dess, dass dies Schutzkleidung tragen.

• Den Hochdruckstrahl nie auf die eigene Person oder auf andere richten, um die Kleidung oder das Schuhwerk zu reinigen.
• Das Sprühelement (Lanze) immer gut mit beiden Händen festhalten.
• Der Bediener und andere Personen im Umfeld müssen Vorsorge treffen, dass sie nicht während des Reinigungsvorgangs von Schmutz- oder Restteilen getroffen werden können.
• Bei dieser Arbeit immer eine Schutzbrille und Schutzkleidung/TRagen.
  Vor allen Wartungsarbeitenden das Gerät immer von der Stromversorgung trennen.

POWXG90500 DE

• Um die Sicherheit des Geräts zu gewährleisten, immer nur Original-Ersatzteile des Herstellers oder vom Hersteller zugelassene Ersatzteile verwenden.
  Das Geratarfichtverwendetwerden,wnneinNetzkabeloderandere wightige Teile desGerats schadhaft sind,wiez.B.Schutzvorrichtungen,Hochdruckschlauch und Ausloser.
• Das Gerät nicht mit nassen Handen bedieten. Wenn das Gerät feucht oder nass geworden ist, muss es sofort von der Stromversorgung getrennt werden. Das Gerätarf nicht in Wasser getaucht werden.
• Reifen und Ventile können vom Hochdruckstrahl beschädigt werden und platzen.
  Das Gerat darf nicht in einem explosionsgefrahrdeten Umfeld betrieben werden.
  Flachen, die Asbest enthalten, durren nicht mit einem Hochdruckstrahl beareritet werden.
• Dieser Hochdruckreinigerarf bei Temperaturen von unter 0^ nicht verwendet werden.

WARNHINWEIS: Hochdruckschläuche, -anschluss und -kupplungen sind für die Sicherheit des Gerats von entscheidender Bedeutung. Deshalb dürfen nur Schläuche, Anschlüsse und Kupplungen verwendet werden, die vom Hersteller empfohlen werden.

WARNHINWEIS: Unzureichend ausgelegte Verlangerungskabel sind eine große Gefahrenquelle. Um eine Überhitzung zu vermeiden, muss Kabel auf Rollen vor dem Einsatz erst komplett abgewickelt worden sein.

• Wenn ein Verlängerungskabel verwendet wird, müssen Stecker und Anschluss wasserdicht sein und den nachstehend aufgeführten Anforderungen an den Querschnitt und die Länge des Kabels erfüllen:

• 1,0mm^2 bei max. 12,5 m,

• 1.5mm^2 bei max. 20m

• Wenn das elektrische Kabel schadhaft ist, muss es vom Hersteller, von einem Service-Betrieb des Herstellers oder von einem zugelassenen Fachbetrieb ersetzt werden, um einen Stromschlag zu verhindern.

6.1 Anschluss an die Stromversorgung

Beim Anschluss des Hochdruckreinigers an die Stromversorgung ist Folgenden zu beachten:

Die Stromversorgung muss von einem geprüften Elektriker installiert sein, und sie muss die Norm IEC 60364-1 erfüllen.
- Es wird empfohlen, dass die Stromversorgung theses Gerät einen Fehlerstrom-Schutzschalter gegen Erdschluss durch Reststrom aufweist, wenn dieser 30 mA bei 30 Millisekunden übersteigt.

6.2 Anschluss an die Wasserversorgung

• Anschluss an das öffentliche Versorgungsnetz gemäß den einschlagigen Bestimmungen.
• Der Zuleitungsschlauch kann an eine Wasserversorgung mit einem Eingangsdruck von max. 12 bar angeschlossen werden.

Dieser Hochdruckreinigerarfindereu nurdannane Trinkwasserversorgung angeschlossen werden, wenn eineVorrichtung zur Verhinderung eines Rückflusses installiertist,Typ BA gemaEN 1717.Die Langle des Schlauchs zwischen der Rückflussspere und dem

Hochdruckreiniger muss mindestens 10 Meter betragen, um möglichche Spitzenbelastungen abfangen zu können (Mindest-Durchmesser 12 Zoll).

• Sobald Wasser durch das BA-Ventil geflossen ist, wird these nicht mehr als Trinkwasser angegeben.

ACHTUNG! Verwenden Sie nur Wasser ohne Verunreinigungen. Wenn die Gefahr von Sandpartikeln im Zuleitungswasser besteht (wie z.B. bei einem Brunnen), muss ein zusätzlicher Filter installiert werden.

6.3 Sicherheitsvorrichtungen

• Das Entlastungsventil reduziert den Druck, wenn dieser die voreingestellen Hochstwerte übersteigt.
• Sicherheitsvorrichtung (9) am Auslöser: Der Auslöser (8) besitzt eine Sicherheitsvorrichtung (9), die als Sperre dient. Wenn der Knopf aktiviert ist, kann der Auslöser (8) nicht betätig werden.
• Ein Hitzesensor schützt den Motor gegen thermische Überlastung. Nach dem Abkühlen des Sensors (nach einigen Minuten) startet der Motor neu.

7 MONTAGE

In thisem Abschnitt wird im Detail beschreiben, was Sie tun,müssen,um den Hochdruckreiniger einsatzbereit zu machen.

7.1 Montage des Auslosers (Abb. 1)

Die einstellbare Spruhduse (K) am Auslöser (J) anbringen. Dazu die einstellbare Spruhduse an den Auslöser drücken und im Uhrzeigersinn drehen, bis sie handfest sitzt. Wenn die Teile ordnungsgemäß miteinander verbunden sind, können sie nicht mehr dadurch getrennt werden, indem die einstellbare Duse einfach gerade aus dem Schaff des Auslösers Herausgezogen wird. Zum Arbeitsen muss das entsprechende Zubehör am Auslöser angebracht sein.

7.2 Montage der Zubehörhalterung (Abb. 2)

Die Zubehorhalterung direkt ans Hauptteil anschrauben.

7.3 Montage der Schlauchtrommel und -halterung (Abb. 3)

Die Schlauchtrommel an die Schlauchtrommelhalterung anschrauben
- Dann den Schlauchtrommelgriff mit einem „Klick" an die Schlauchtrommel anbauen
Dann die Schlauchtrommelhalterung ans Hauptteil anschrauben.

7.4 Kabelschlaufe anbringen (Abb. 4)

• Den Stromkabelhaken und die Pistolhalterung dicht ans Hauptteil schieben.

8 BEDIENUNG

8.1 Gartenschlauch anschlieBen (Abb. 5)

Vor dem Anbringen des Wassereingangs am Gerat die Plastikkappe abnehmer.
- Den Schlauchanschluss (mit dem eingebauten Filter) am Gerät anbringen.
- Den Gartenschlauch mit einer Standard-Schnellkupplung anschließen.

8.2 Hochdruckschauch anschlieBen (Abb. 6)

1. Den Hochdruckschlauch am Schaat des Auslosers anschließen.
2. Der Hochdruckschlauch kann durch Betätigten des Knopfs (B) abgenommen werden.

8.3 Turboduse anbauen

Die Turboduse/den Terrrassenreiniger in der Ausloserpistole anbringen.
- Nach dem Einsetzen zum Sichern drehen. AchtUNG: Die Lanze muss richtig am Auslöser befestigt sein.

8.4 Wasseranschluss

Ein normaler Gartenschlauch mit 1/2 Zoll Durchmesser und einer Länge von mindestens 10 m und hochstens 25 m ist geeignet.

WICHTIGER HINWEIS: Nur Wasser ohne Verunreinigungen verwenden. Wenn Sandpartikel im Zuleitungswasser (z.B. von einem Brunnen) sein konnen, muss ein zusätzlicher Filter angebracht sein.

1. Den Wasserschlauch vor dem Anschlieben durchspulen, damit kein restlicher Sand oder Schmutz in das Gerät gelangen kann. HINWEIS: Prufen Sie, dass ein Filter eingesetzt ist, und dass dieser nicht verstopft ist.
2. Den Wasserschlauch mit einer Schnellkupplung an die Wasserversorgung anschließen (Wasserzufahr: max. Druck 12 bar, max. Temperatur 50^ ).
3. Den Wasserhahn aufdrehen

8.5 Gerät starten/stuppen

Ausloser und Lanze stehen beim Betrieb unter Druck, ein Rückschlag ist immer möglich - deshalb immer mit beiden Handen gut festhalten.

WICHTIGER HINWEIS: Die Düse gegen den Boden richten.

Dieser Hochdruckreiniger ist mit einem automatischen Start-/Stopp-System ausgestattet, das durch den Wasserdruck geregelt wird.

1. Das Gerät muss aufrecht stehen. HINWEIS: Das Gerät nicht in hohem Gras aufstellen!
2. Die Sperre des Auslösers freigeben.
3. Den Auslöser am Schäft des Auslosers aktivieren. Das Wasser laufen{lassen, bis alle Luftblasen aus dem Wasserschlauch gedrückt worden sind.
4. Den Ein-/Aus-Schalter nach rechts drehen.
5. Den Auslöser am Schäft des Auslösers aktivierten.
6. Der Druck des Wasserstrahs, und damit die Reinigungswirkung, werden durch den Abstand zwischen der zu bearbeitenden Fläche und der Düse bestimmt.

Das Gerät beim Betrieb nicht abdecken, und das Gerät nicht in einem Raum mit unzureichender Belüfung betreiben!

HINWEIS: Wenn das Gerät verlassen oder mehr als 5 Minuten nicht benutzt wird, muss es mit dem Ein-/Aus-Schalter (4) auf die Stellung "O" abgestellt werden:

1. Den Ein-/Aus-Schalter nach links auf "O" stellen.
2. Den Netzstecker aus der Steckdosenehmen.
3. Die Wasserversorgung abstellen, und den Auslöser am Schäft des Auslösers betätigten, um den restlichen Druck vom Gerät abzulassen.
4. Den Auslöser mit der Sperre sichern. (Abb. 7)
   Wenn der Auslöser losgelassen wird, stoppt das Gerät automatisch. Bei erneutem Betätigten des Auslösers startet das Gerät neu.

8.6 Einstellbare Duse (Multi) (Abb. 8)

Der Druck an der einstellbaren Duse kann durch Drehen der Duse geregelt werden.

WARNHINWEIS: Diese Einstellung des Drucks nicht bei laufendem Gerät vornehmen, weil der Hochdruckstrahl damit auf die Hand treffen kann.

8.7 Auslöser drehen (Abb. 9)

POWXG90500 DE

Durch Drehen des Auslosers kann der Reinigungswinkel auf einen vollen Spruhstrahl gestellt werden. So kann der Benutzer die fürihn am besten passende Reinigungseinstellung selbst bestimmen. Den Sperrknopf zum Entsperren zur Seite schiben. Damit wird die Drehfunktion aktiviert. Wenn diese Funktion nicht besteht wird, den Sperrknopf auf 'Entsperren' schiben.

8.8 Terrassenreiniger

Der Terrassenreiniger ist ein leistungsfähiges Zubehör zum Reinigen von Terrassen, Gartenwegen, Auffahrens usw.

Den Terrassenreiniger an der Lanze (Schaft) anbringen.

HINWEIS: Den Terrassenreiniger nicht als Besen verwenden, sondernihn sanft uber die Flache gleiten halten.

8.9 Reinigungsmittelflasche

Das Gerät versprüht das Reinigungsmittel mit Niederdruck. Zum Reinigen die einstellbare Düse entsprechend einstellen.

Mit der eingebauten Reinigungsmittelflasche konnen verschiedene flüssige Reinigungsmittel auf die Arbeitsfläche gesprucht werden. Der Auftrag des Reinigungsmittels erfolgt ausschließlich mit Niederdruck. Die einstellbare Duse am Gerät anbringen und an das Ende

von "drehen. Damit ist die Funktion 'Niederdruck-Sprühen' des Reinigers aktiviert (Abb. 10). Den Deckel der Reinigungsmittelflasche abnehmer und die Flasche mit reinem Reinigungsmittel befinden (Abb. 11). Kein Wasser in die Reinigungsmittelflasche geben! Das Gerät mischt Wasser und Reinigungsmittel automatisch. Wenn die Fläche komplett mit dem

Reinigungsmittel bearbeitet ist, das Ende der einstellbaren Düse auf '' '' stellen und das Reinigungsmittel mit dem Hochdruckstrahl abspritzen.

9 TECHNISCHE DATEN

	POWXG90500
Motortyp	Bürstenmotor
Nenndruck (mPa)	12
Max. Druck (mPa)	17
Stromversorgung	220-240 V / 50 Hz
Stromaufnahme	2200 W
Durchfluss	7,5 Liter/Min.
Wassertemperatur	Max. 50 °C
Gewicht	9,0 kg

10 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalldruckpegel LpA 75 dB(A)

Schalleistungspegel LwA 89 dB(A)

WARNHINWEIS! Wenn der Schaldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration)

2,1 m/s²

K = 1.5 m/s²

11 REINIGUNG UND WARTUNG

WARNHINWEIS: Vor allen Wartungs- und Reinigungsrarbeiten immer das Gerät von der Stromversorgung trennen (Netzstecker abnehmer).

Bitte beachten Sie folgende Empfehlungen, damit ihr wertvolles Gerät möglichst lange und zuverlüssig Funktioniert:

Vor dem Anbringen den Wasserschlauch, den Hochdruckschlauch, die Spruhlanze (Schaft) und das Zubehör auswassen.

Die Anschlüsse von Staub und Sand reinigen.

Die Dusen reinigen.

Lassen Sie alle Reparaturen nur von einem zugelassenen Fachbetrieb mit Original-Ersatzteilen ausfahren.

11.1 Eingangsfilter reinigen

• Den Filter in der Wasserzuleitung regelmäß einmal monatlich überprüfen. Mit Wasser abspüssen, um Verschmutzungen und Rückstände zu entfernen.

ACHTUNG: Beim Betrieb ohne Filter wird die Garantie hinfällig.

11.2 Lufungsschlitze reinigen

Durch die Luftungsschlitze wird das Gerät mit Kühlluft versorgt, deshalb müssen diese immer frei und sauber gehalten werden.

11.3 Kupplungen schmieren

Die Kupplungen müssen regelmäßig geschmiert werden, damit sie leichtgangig sind und damit die O-Ringe nicht austrocknen.

12 LAGERUNG

Das Gerät muss in einem frostfreiem Raum eingelagert werden!

Vor dem Einlagern mussen die Pumpe, die Schläuche und das Zubehör von Restwasser geleert werden. Machen Sie dazuitte Folgendes:

1. Das Gerät stoppen (Ein-/Aus-Schalter auf “O” stellen, Wasserschlauch und Duse abnehmer).

2. Das Gerat erneut starten, und den Auslser betätigten. Das Gerat laufen halten, bis kein Wasser mehr durch den Auslser lauft.

3. Das Gerät stoppen und von der Stromversorgung trennen. Schläuche und Kabel aufwickeln.

4. Den Auslöser, die Lanze (Schaft), die Düsen und das andere Zubehör in die Halterungen am Gerät einsetzen. Der Haken kann zur Aufnahme des Schlauchs und des Kabels verwendet werden.

Wenn das Gerät versehentlich eingefroren ist, muss es auf Schäden überprüft werden.

WARNHINWEIS: Ein eingefrorenes Gerät nicht einfach wieder starten. Frostschäden sind durch die Garantie nicht abgedeckt!

POWXG90500 DE

13 FEHLERANALYSE UND FEHLERBSEITIGUNG

FEHLER	URSACHE	ABHILFE
Gerät startet nicht	Gerät ist nicht mit der Stromversorgung verbunden.	Gerät mit der Stromversorgung verbinden.
	Steckdose defekt	Andere Steckdose behmen.
	Verländerungskabel defekt	Gerät ohne Verlängerungskabel betreiben.
Druck schwankt	Pumpe saugt Luft an.	Schlüche und Anschüsse auf Luftdichtigkeit prüfen.
	Ventile verschutzt, verschlissen oder verklemmt	Zugelassenen Fachbetrieb aufsuchen.
	Unzureichende Wasserzufuhr	Wasserdruck erhöhen, Gartenschlauch auf Verstopfung prüfen und/oder stärkeren Schlauch verwenden.
	Pumpenversiegelung verschlissen	Zugelassenen Fachbetrieb aufsuchen.
Gerät stoppt	Falsche Netzspannung	Die tatsächliche Netzspannung muss der auf dem Typenschild des Geräts angegebenen Spannung entsprechen.
	Thermischer Sensor aktiviert	Gerät 5 Minuten lang abkühlen halten
	Düse (teilweise) verstopft	Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen.
	Stromstände erhöhen	Gerät ohne Verlängerungskabel betreiben.
Gerät lauft unregelmäßig (nicht rund)	Luft im Eingangsschlauch/in der Pumpe	Das Gerät mit geöffnetem Auslöser laufen setzen, bis der normale Arbeitsdruck wieder hergestellt ist.
	Unzureichender Wasserdruck	Wasserdruck erhöhen, Gartenschlauch auf Verstopfung prüfen und/oder stärkeren Schlauch verwenden.
	Düse (teilweise) verstopft	Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen.
	Wasserfilter verstopft	Filter reinigen
	Schlauch geknicht	Schlauch wieder jerseya ausrichten.
Gerät startet und stoppt oft von selbst	Pumpe und/oder Auslöser (Schaft) ist leck	Zugelassenen Fachbetrieb aufsuchen.
	Keine Wasserzufuhr	Wasserzuleitung anschließen.
Gerät startet, aber es tritt kein Wasser (an der Düse) aus	Wasserfilter verstopft	Filter reinigen
	Düse (teilweise) verstopft	Die Düse mit einer Nadel reinigen, und Wasser von hinten durch die Düse sprühen.

14 GARANTIE

Gemäß den einschlagigen gesetzlichen Bestimmungen gewähren wir auf these Produktie eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
- Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
Weitere Informationen erhalten Sie unter der Tel.-N9: 00 32 3 292 92 90
Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dess, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Alteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepfegt wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
-itte haben Sie ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatum.
Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über das Recycling.

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Gerats: Hochdruckreiniger

Marke: POWERplus

Modell-No:POWXG90500

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EU

2014/30/EU

2000/14/EU Anhang V LwA

Measured 88dB(A)

Guaranteed 89dB(A)

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60335-1:2012

EN60745-2-79:2012

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Ludo Mertens

Zulassungsabteilung - Compliance Manager
