KÄYTTÖOHJE POWXG90500 PowerPlus

1 KAYTTO 3
2 KUVAUS (KUVA A-B) 3
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET. 4
5.1 Työskentelyalue 4
5.2 Sahkoturvallisuus 4
5.3 Henkiloturvallisuus 5
5.4 Sähkölaitteiden huolellinen käsittely ja käytto... 5
5.5 Huolto 5
6 LISATURVALLISUUSOHJEET PAINEPESUREITA VARTEN.....6
6.1 Sähköverkkoliitäntä 7
6.2 Vesillitanta 7
6.3 Turvalaitteet 7
7 KOKOONPANO-OHJEET 7
7.1 Pesupistoolin kokoaminen (kuva 1)
7.2 Lisavarustetelineen kokoaminen (kuva 2)
7.3 Letkun kelan ja letkutuen kokoaminen (kuva 3). 7
7.4 Sailytyskoukun asennus (Kuva 4)
8 KAYTTO 7
8.1 Puutarhaletkun liitanta (Kuva 5)
8.2 Paineletkun asennus (Kuva 6) 8
8.3 Turbo-suuttimen asennus 8
8.4 Vesilitäntä 8
8.5 Koneen kaynnistaminen/pysayttaminen 8
8.6 Säädettävä suutin (Kuva 8). 9
8.7 Pesupistoolin kierto (kuva 9)
8.8 Terassipesuri. 9
8.9 Pesuaineen annihilata 9
9 TEKNISET TIEDOT 9
10 MELU 9

11 PUHDISTUS JA HUOLTO 10
11.1 Tulosuodattimen puhdistaminen 10
11.2 Tuuletusaukkojen puhdistaminen 10
11.3 Liittimien rasvaus 10
12 VARASTOINTI 10
13 VIANETSINTÄ 11
14 TAKUU 12
15 LAITTEEN KAYTOSTA POISTAMINEN 12
16 YHDENMUKAISUUSILMOITUS 13

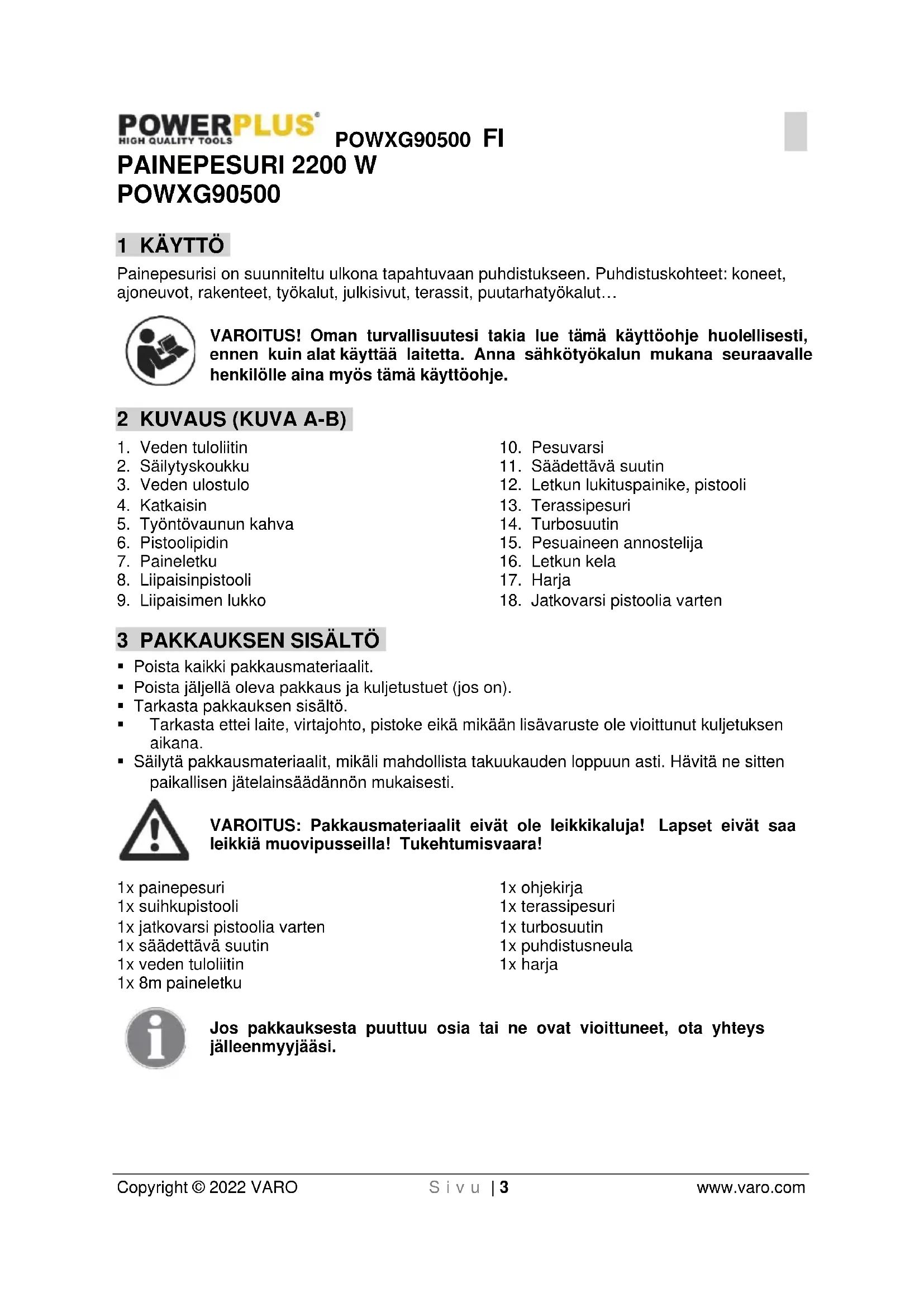

PAINEPESURI 2200 W

POWXG90500

1 KÄYTTÖ

Painepesurisi on suunniteltu ulkona tapahtuvaan puhdustukseen. Puhdustuskohteet: koneet, ajoneuvot, rakenteet, tyokalut, julkisivut, terassit, puutarhatyokalut...

VAROITUS! Oman turvallisuutesi takia lue tamä käyttoohje huolellisesti,uppen kuin alat käyttaa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tamä käyttoohje.

2 KUVAUS (KUVA A-B)

1. Veden tuloliitin
2. Sailytyskoukku
3. Veden ulostulo
4. Katkaisin
5. Työntövaunun kahva
6. Pistoolipidin
7. Paineletku
8. Liipaisinpistooli

9. Liipaisimen lukko

10. Pesuvari

11. Säadettäva suutin
12. Letkun lukituspainike, pistooli
13. Terassipesuri
14. Turbosuutin
15. Pesuaineen annostelija
16. Letkun kela
17. Harja
18. Jatkovarsi pistoola varten

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialialit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisalt.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole vioittunut kuljetuksen aikana.
• Sälytä pakkausmaterialiaalit, mikäi mahdollista takuukauden loppuun asti. Hāvīta ne sitten paikallisen jätelainsaadannón mukaisesti.

VAROITUS: Pakkausmaterialiait eivat ole leikkikaluja! Lapset eivat saa leikkä muovipusseilla! Tukehtumisvaara!

1x painepesuri
1x suihkupistooli
1x jatkovarsi pistoola varten
1x saaedettava suutin
1x veden tuloliitin
1x8m paineletku

1x ohjekirja
1x terassipesuri
1x turbosuutin
1x puhdistusneula
1x harja

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetään tassā ohjekirjassa ja/tai koneen päälä:

	Vesisuihkua ei saa osoittaa henkilöihin, eläimiin, sähkölaitteisiin tai itse koneeseen pän.	CE	Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.
	Luokan Il kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita.		Lue ohjekirja ennen käytöä.
	Henkilö- sekä laitevahinkovaara.		Käytettävä suojalaseja.
	Kuulosuojaimien käytöä suositellaan		Käytä aina suojalaseja.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liitetäviä (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärkestys ja huanosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Alä kayta laitetta rajahdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai polya. Sahkötyokalut muodostavatkipinoita, jotka voivat sytyttäa polyn tai hóryt.
• Varmista, etta lahettyvilla ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina, etta verkkojannite vastaa valmistuskylttiin merkittyä jannitetta.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä kaytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat piententavät sahköiskun vaaraa.
• Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin. Sahköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa.
• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamällä. Pidä joht kaukana lampolähteista, öljystä, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisäävät sahköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käytö pientaä sahköiskun vaaraa.

POWXG90500 FI

• Ellei sahkökalun kayttoa kossteissa tiloissa voida valttä, kayta jannosvirtalaitteella (RCD) suojattua virtalahdett. RCD:n kaytto vahentaa sahköiskun vaaraa.

5.3 Henkiloturvallisu

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Alä käytä laitetta, kun olet vasynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaavakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskiä, kun ne on mitoitetu sahkötyokalun ominaisuksia ja käytötarkoitusta vastaaviksi.

• Varmista, etta laitetta ei voi käynnistää vahingossa. Varmista, etta virtakytkn on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sahköverkkoon katkaisimen ollessa paällä, tapaturmien vaara on suuri.

• Irrota saatotyokalut ja ruuvitalt at, ennen kuin kytket laitteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetyn pyorivaan laitteen osaan.

• Alä kurottaudu. Varmista, etta seisot laitetta kayttäessäti tukevalla alustalla ja etta pystyt pitämään tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älå käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat paase likkuvien osien valin. Valjät vaatteet, korut tai pitkat hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää polynimuri ja keruulaite, varmista, etta ne on kiinnitetty hyvin ja niitta kaytetaan oikein. Näiden laitteiden käytto pientaä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Alä ylikuormita laitetta. Käytä työhon vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskently sujuu paremmin ja turvallisemmin märiritetyllä tehoalueella.
• Alä käytä sahkolaitteita, joiden virtakytkin on vialinen. Sähkolaite, jota ei voi ena kytkea paalle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet liaitteeseen asetuksia, vaihdat lisavarusteita tai asetat liaitten sailoo. Näden varotoimenpiteiden ansiosta laite ei päase tahattomasti käynistymän.
• Säilytä sahkölaitteet aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehtyneet sen käyttoen eivatkä naihin käyttoohjeisin. Sähkölaitteet ovat vaarallisia, kun niitta käyttavt kokemattomat henkilöt.
• Huolla sahkölaiteet huolellisesti. Tarkasta, etta likkuvat laitteen osat toimivat moitteettomasti eivatkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttoa. Monet tapaturmat johtuvat puatteellisesti huolletuista sahkölaitteista.
• Pida terat teravina ja puhtaina. Huolellisi huelletut terat, joden leikkaavat reunat ovat teraviä, jumittavat vahemman ja niita on helppomi kayttaa.
  Käytä sahkölaitetta, lisavarusteita, varateriä jne. naiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyyn käytötkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, että laitteesi on turvallinen sitä käytettaessä.

POWXG90500 FI

6 LISATURVALLISUUSOHJEET PAINEPESUREITA VARTEN

• Laite on suunniteltu yksinomaan yksityiskayttoon ulkona EIKA kaupalliseen kayttoon. Suojele laitetta lammoltä, suoralta auringonpaisteelta, kosteudelta ja sateelta, pakkaselta ja teraviltä reunoilta.
• Alä anna henkilöiden, joita ei ole koulutettu painepesuria varten ja jotka eivät ole lukeneet ohjekirjaa, käytää konetta!
  Lapset tai kouluttamattomat henkilot eivat saa kayttaa painepesureita.
  Lapsia on valvottava ja varmistettava, etta he eivat leiki laitteella.
  Ennen koneen kaynnistamista tarkasta huolellisesti, ettei siinä ole vikoja. Jos loydatjonkun vian, alä kaynnista konetta, vaan ota yhteys paikalliseen jalleenmyyjään.
  Tarkasta erityisesti, etta sahkjohdon eriste ei ole viottunut ja ettei siinä ole murtumia. Jos sahkokaapeli on vioittunut, se on vaihdatettava valtuutetussa huoltolikkeessä.

VAROITUS: Korkeapainesuihkut voivat olla vaarallisia, jos niita kaytetaa värärn. Suihkua ei saa kohdistaa suoraan henkilöihin pän, jannitteisiin sahkolaitteisiin tai itse laitteeseen.

VAROITUS: Älä käytä laitetta henkilöiden lahellä, jos heillä ei ole suojavaatetusta.

• Alä kohdista suihkua itseesi tai toisiin pän voidaksesi puhdistaa vaatteet tai jalkineet.
• Pidä pesuvarresta lujasti kiinni molemmin käsin.
  Kaytajan ja jokaisen puhdistuspaikan lahietaisyydella tulisi suoautua lentavilta jatteilta, joita voi irrota kayton aikana.
• Käytä suojalaseja ja suojavaatetusta käytön aikana.
• Irrota virtalähteestä ennen kuin suoritat käytäjälle kuuluvia kunnossapitotoimenpiteita.
• Jotta voitaisin varmistaa laitteen turvallisuus, käytä vain valmistajalta hankittuja tai valmistajan hyväksymä alkuperäisia varaosia.
• Alä käytä laitetta, jos laitteen virtajohto tai tärkeät osat ovat vioittuneet, esim. turvalaite, paineletku ja liipaisinpistooli.
• Alä käytä laitetta marillä käsillä. Jos laite on kosteaa tai marka, irrota se valittomästi. Alä pane sitä veteen.
• Paineruisku voi vioittaa renkaita ja renkaiden venttiilejä ja ne voivat sitten puhjeta.
  Alä kayta koskaan konetta ymparistossa, jossa voi olla rajahdyksen vaara.
• Korkeapaineruiskulla ei saa puhdistaa asbestia sisaltävi pintoja.
  Tata painepesuria ei saa kayttaa alle 0^ Iampotiloissa.

VAROITUS: Paineletkut, kiinnittimet ja liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, kiinnittimiä ja liitinkappaleita.

VAROITUS: Puutteelliset jatkojohdot voivat olla vaarallisia. Kelalle kierretyt johdot on aina purettava taysin, jotta voidaan estaa johdon ylikuumeneminen.

• Jos käytetaan jatkojohtoa, pistokteen ja pistorasian on oltava vesitiiviä ja noudatettava alla mainittuja vaatimuksia pituuden ja johdon paksuuden suhteen.

-1,0 mm² maks. 12,5 m
-1.5 mm² maks. 20 m

• Jos sahkjohto on vioittunut, valmistajan tai valtuutetun huoltoliikkeen tai patevan ammattihenkilon on vaihettava se, jotta voidaan valttaa vaaratilanne.

6.1 Sähköverkkoliitäntä

Seuraavia ohjeita tulisi noudattaa, kun painepesuri liitetaan sahkoverkostoon:

• Sähköverkkolitännan saa tehdä pateva sähköteknikko ja siinä on noudatettava IEC 60364-1 standardeja.
• On suositeltavaa, etta sahkon tulo tahan laitteseen on varustetu jaannosvirtalaitteella, joka keskeyttäa virrantulon,Jos vuotovirta maahan ylittaa 30 mA 30 ms ajan.

6.2 Vesilitäntä

• Liitäntä yleiseen verkostoon on tehtäva märäysten mukaisesti.
• Tuloletkun voi liittä vesijohtoverkostoon korkeintaan 12 baarin tulopaineella.

Tämän painepesurin saa Euroopassa liittäjuomavesiverkostoon vain, jos on asennettu asianmukainen takaisinvirtauksen estin, BA-typpi EN 1717 standardin mukaisesti. Letkun pituuden takaisinvirtauksen estimen ja painepesurin valill on oltava vahintaa n 10 metria, jotta se voi imea mahdolliset painehuiput (min. lapimitta 1 / 2 tuumaa).

• Heti kun vesi on virrannut BA venttiilin lapi, vetta ei voi pitaa ena juomaveten.

TÄRKEÄ! Käytä vain vettä, jossa ei ole epäpuhtauksia. Jos vaarana on tulovedessä olevat hiekkahiukkaset (esim. omasta kaivosta), lisäsuodatin tulisi asentaa.

6.3 Turvalaitteet

Vapaavirtausventtiili voi alentaa painetta, jos se ylittaa esiasetetut arvot.
Lukituslaitteena toimii liipaisinpistooli (9): Liipaisinpistoolissa (8) on lukkolaite (9). Kun nuppi aktivoidaan, liipaisinpistoolia (8) ei voi kayttä.
- Lampoanturi suojelee moottoria ylikuumenemiselta. Kone kaynnistyy uudelleen mutaman minuutin kuluttua, kun lampoanturi on jäahtynyt.

7 KOKOONPANO-OHJEET

Tämä osa selostaa yksityiskohtaisesti, kuinka painepesuri on valmis käyttoën.

7.1 Pesupistoolin kokoaminen (kuva 1)

• Liitä saadettäva suihkusuutin (K) pesupistoolin. Työnnä ja kierrä kasin myötäpääan saadettäva suutin pesupistoolille (J) kirealle, niin se lukittuu paikalleen. Kun osat on liitetty kunnolla, niitta ei saa erilleen vetamällä saadettävää suutinta suoraan ulospain. Kaikki lisavarusteet on liitettäva pesupistoolin, jotta niitta voi käyttaa kunnolla.

7.2 Lisavarustetelineen kokoaminen (kuva 2)

• Ruuvaa lisāvarusteteline tiukasti paarunkoon.

7.3 Letkun kelan ja letkutuen kokoaminen (kuva 3)

• Ruuvaa letkun kela letkun kelan tukeen
• Asenna letkun kelan kahva letkun kelaan napsauttamalla
• Ruuvaa letkun kelan tuki päärunkoon.

7.4 Sailytyskoukun asennus (Kuva 4)

Liu'uta virtajohdon koukku ja pistoolipidin tiukasti paarunkoon.

8 KÄYTTÖ

8.1 Puutarhalekun liiäntä (Kuva 5)

• Irrota muovitulppa ennen tulovesilitannan liittamista painepesuriin.
  Kiinnitta painepesuriin letkuliitin (jossa on suodatin).

• Liitä puutarhaletku tavallisella pikaliittimellä.

8.2 Paineletkun asennus (Kuva 6)

Kiinnitā paineletku liipaisinpistoolin.
- Irrota paineletku painamalla painiketta (B).

8.3 Turbo-suuttimen asennus

• Aseta turbo-suutin/terassipesuri liipaisinpistooliin
• Kun se on asennettu, kännä sitä. Varo: Varmista etta pesuvari si on kiinnitety oikein pistooliin.

8.4 Vesiliitäntä

Tavallinen 1/2" puutarhaletku, joka on vah. 10 m ja kork. 25 m, on sopiva.

TÄRKEÄ! Käytä vain vetta, jossa ei ole epäpuhtauksia. Jos on olemassa vaara, etta tulovedessä on hiekkahiukkasia (esim. omasta kaivosta), silloin on asennettava lisäsuodatin.

1. Anna veden vIRRata vesiletkun lapi, ennen kuin liitat sen koneeseen voidaksesi estaa hiekan ja lian paasyn koneeseen. Huom.: tarkasta etta suodatin on asennettu veden tuloputkeen ja etta se ei ole tutkeutunut.
2. Liitä vesiletku vedentuloputkeen pikaliittimellä (tulovesi, maks. paine: 12 baaria, maks. lamptila: 50^ ).
3. Kytke vesi pälle.

8.5 Koneen käynnistäminen/pysayttäminen

Isku kayton aikana vaikuttaa liipaisinpistoolin ja pesuvarteen - pidä siksi laitteesta aina lujasti kiinni molemin kasin.

TÄRKEÄÄ: Suuntaa suutin maahan pän.

Tämä painepesuri on varustetu automaattisella käynnistys/pysäytysjärkestelmällä, joka perustuu vedenpaineseen.

1. Tarkasta etta kone on pystyasennossa. HUOM.: Ala aseta konetta korkeaan ruohikkoon!
2. Vapauta liipaisimen lukko.
3. Aktivo liipaisinpistoolin liipaisin ja anna veden juosta, kunnes kaikki ilma on poistunut vesiletkusta.
4. Kännä katkaisin oikealle.
5. Aktivoi liipaisinpistoolin liipaisin.
6. Säädä aina etäisyys ja siten suuttinen paine puhdistettavaan pintaan nahden. Älä peitä konetta kayton aikana tai kayta sita huoneessa ilman riittävä tuuletusta! HUOM.: Jos kone on jätetty tai sita ei kayteta 5 minuutin aikana, se on kytkettä poist toiminnasta käynnistys/pysäytskatkaisimella (4) "O":
7. Kaannaktkaisin vasemmalle O-asentoon.
8. Irrota sahkopistoke pistorasiasta.
9. Katkaise veden tulo ja aktivi liipaisinpistoolin liipaisin voidaksesi vapauttaa koneen paineesta.
10. Lukitse liipaisinpistooli. (Kuva 7)

Kun liipaisinpistoolin liipaisin vapautetaan, kone pysahtyy automaattisesti. Kone kaynnistyy taas, kun aktivoit liipaisinpistoolin.

8.6 Säedettäva suutin (Kuva 8)

Painetta voidaan saataa kaantamalla saadettava suutin.

VAROITUS: Älä tee sitä kaytön aikana voidaksesi valttä, etta katesi voisi osua suihkuun.

8.7 Pesupistoolin kiero (kuva 9)

Pesupistoolin kierto sātāa puhdistuskulmaa tāyttā suihkutuskuviota kāytettaessā, ja sillā jokainen lōytāa mukavimman ja tehokkaimman puhdistusasennon. Kun painat painikkeen auki-puolele (Unlock), voit aloittaa kiertāmisen. Jos et tarvitse tāta toimintoa, paina painike lukitus-puolle (Lock).

8.8 Terassipesuri

Terassipesuri on tehokas lisavaruste terassin, kulkuteiden yms. puhdistamiseen.

Kiinnitā terassipesuri pesuvarteen.

HUOM.: Alä käytä terassipesuria harjana, vaan anna sen liukua pehmeästi pinnan yli

8.9 Pesuaineen annihilata

Painepesuri annostelee pesuainetta pienellä paineella. Huuhtele puhtaaksi säädettävälla suihkusuuttimella.

Sisaisellä pesuaineen annostelijalla voit kayttä monenlaisia nestemäisiä pesuaineita pestä Valle pinnalle. Pesuainetta annostellaan vain pienellä paineella. Liïta saadettäva suutin

pesupistooliin, ja kierra se in loppuun, jotta painepesuri on pienpainetilassa (kuva 10). Poista pesuainesaillon kansi, ja tayta se vain nestemaisellpe spuaineella (kuva 11). Ala laita vetta saillioon. Painepesuri sekoittaa veden ja pesuaineen automaattisesti. Kun olet annihil

pesuaineen pestavalle pinnalle, kierra se sddettavan suuttimen :n loppuun, ja suihkuta pesuaine pois korkeapainesuihkeella (kuva 10). Korkeapainetilassa painepesuri ei annostele pesuainetta.

9 TEKNISET TIEDOT

	POWXG90500
Moottorityyppi	Harjamoottori
Paine (Mpa)	12
Maks. paine (Mpa)	17
Jännite	220-240 V / 50 Hz
Teho	2200 W
Virtaus	7,5 l/min
Veden lämpötila	Maks. 50 °C
Paino	9,0 kg

10 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K = 3)

Aänenpainetaso LpA 75 dB(A)

Aänitehotaso LwA 89 dB(A)

aw (Tärinataso)

2,1 m/s²

K = 1,5 m/s²

11 PUHDISTUS JA HUOLTO

VAROITUS! Irrota sähköpistoke aina pistorasiasta ennen kunnossapitoa tai puhdistusta.

Jotta voisit varmistaa pitkäaikaisen ja ongelmattoman kayton, ota huomioon seuraavat ohjeet:

• Pes evesiletku, paineletku, pesuvari ja lisavarusteet ennen asentamista.
• Puhdista liittimet polysta ja hiekasta.
• Puhdistasuuttimet.

Kaikki korjaukset on aina tehtavvaltuutetussa korjaamossa alkuperaisi vaosia kayttan.

11.1 Tulosuodattimen puhdistaminen

• Puhdista tuloveden suodatin saannollisesti. Huhtele lka ja roskat pois vedellä.

VARO: Ellei suodatinta asenneta, seurauktena on takuun mitäöinti.

11.2 Tuuletsaukkojen puhdistaminen

Kone on pidettäva puhtaana, jotta jaahdytsilma voi virrata vapaasti koneen tuuletusaukkojen lapi.

11.3 Liittimien rasvaus

Jotta voitaisin varmistaa helppo liitanta ja etta O-renkaat eivat kuivu; liittimet on rasvattava saannollisesti.

12 VARASTOINTI

Kone on varastroitava paikassa, jossa se ei jaady!

Pumppu, letku ja lisāvarusteet tulisi aina tyhjentä vedestä ennen varastointia seuraavasti:

1. Pysäytä kone (Kännä käynnistys/pysäytyskatkaisin “O”) ja irrota vesiletku ja suutin.
2. Käynnistä kone uudelleen ja aktivi liipaisinpistoolin liipaisin. Anna koneen käydä, kunnes vetta ei ena virtaa liipaisinpistoolin lapi.
3. Pysaytä kone, irrota pistoke ja kaär letku ja johto.
4. Aseta liipaisinpistooli, Ianssi, suuttimet ja muut lisavarusteet koneen pidikkeisiin. Koukkua voi kayttä letkun ja johdon sailyttamista varten.

Jos kone on vahingossa jaatnyt, silloin on tarkastettava, ettei sihen ole tullut vikaa.

VAROITUS: Älä käynnistä koskaan jaatynytta konetta. Takuu ei kata jaatymisestä johtuvia vikoja!

13 VIANETSINTÄ

VIKA	SYY	SUOSITELTU TOIMENPIDE
Kone ei käynnisty	Kone ei ole liitetty	Liitä kone virtalähteseen.
	virtalähteseen
	Viallinen pistorasia	Kokeile toista pistorasiaa.
	Viallinen jatkojohto	Yritä ilman jatkojohtoa.
Vaihteleva paine	Pumppu imee ilmaa	Tarkasta että letkut ja liittimet ovat ilmatiiviet.
	Venttiilit ovat likaiset, kuluneet tai kiinni juuttuneet	Ota yhteys lahimpäään huoltokesukkseen
	Veden tulo ei ole riittävä	Nosta veden painetta, tarkasta puutarhalektkun tutokset ja/tai vaihda suurempi letku.
	Pumpun tiivisteet kuluneet	Ota yhteys lahimpäään huoltokesukkseen
Kone pysähtyy	Väärä verkkojännite	Tarkasta että sähköverkoston jännite vastaa nimikyltin tekniä tietoja.
	Lämpöanturi aktivoitu	Anna koneen jäähtyä 5 minuuttia
	Suutin osittain sukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen lapi
	Virranvoimakkuuden nousu	Yritä ilman jatkojohtoa.
Kone varähtelee	Ilmaa tuloletkussa/pumpussa	Anna koneen käydä liipaisimen ollessa auki, kunnes säännöllinen työpaine palautuu.
	Riittämätön veden tulo verkostosta	Nosta veden painetta, tarkasta puutarhalektkun tutokset ja/tai vaihda suurempi letku.
	Suutin osittain sukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen lapi
	Vedensuodatin sukossa	Puhdista suodatin
	Letku kiertynyt	Suorista letku.
Kone käynnistyy ja pysähtyy usein itsestaään	Pumppu ja/tai liipaisinpistooli vuotavat	Ota yhteys lahimpäään huoltokesukkseen
	Vettä ei tule	Liitä tulovesi.
Kone käynnistyy, mutta vettä ei tule ulos	Vedensuodatin sukossa	Puhdista suodatin
	Suutin sukossa	Puhdista suutin neulalla ja suihkuttamalla vettä takaisinpäin suuttimen lapi

14 TAKUU

Talle tuotteelle on annettu lakisaateinen 36 kuukaeden takuu, joka alkaa hankintapäivämärästä, jolloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei mata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisavarusteita kuten poria, poran terä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat vaärinkäytösta, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskään kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskän kuulu takuun pijirin.
- Pidätämme myös itsellämme oikeuden hylatä vaatimus, joka koskee työkalun värärästä käytösta aiheutunutta ruumüllista yammaa.
Korjaukset saa suorittaa vain Powerplus tvokaluien valtuuttamassa huoltopisteessa.
Lisatieta saat taryittaessa pubelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laininlyödvystä huollosta tai ylikuormituksesta.
Takuun piirin eivat kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liialisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), vaarastakaytosta (laitteelle sopimattomat kayttotarkoitukset), taitamattomasta kaytosta (esim. kasikirjan ohjeita ei noudateta), vaarastakokoamisesta, salaman iskusta, virheellisestaverkkojannitteestä. Tama listae ole rajoittava.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
Laitteet tai osat iotka on yajhdettu takuun pijirin kuuluyana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylävaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeista, ette tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjoien saannollinen huolto,...)
Sälytä kassakuitti ostopäivämärän tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävan puhtaassa kunnossa, alkuperäissä muotoillussa laatikossaan (mikali kaytettavissä talle yksikolle) ostotositteen kera.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havitä sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla ravalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellä tavallisten kotitalousjatteiden tapaan. Vie ne kierratettavaksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyyjalta.

16 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etta

Tuote: Painepesuri
Tavaramerkki: PowerPlus
Malli: POWXG90500

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa taman vakuutuksen mitatöitymiseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäävän saakka):

2011/65/EU 2006/42/EY 2014/30/EU 2000/14/EY

LwA

Eurooppalaiset yhdenmukaisetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäävän saakka):

EN60335-1:2012
EN60745-2-79:2012
EN55014-1:2017
EN55014-2:2015
ENIEC61000-3-2:2019
EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Ludo Mertens
Säantelyasiat - vaatimuksenmukaisuudesta vastaava johtaja
10/02/2022, Lier - Belgium

1 EΦAPMOrH 3
2 IEPIIGPAΦH (EIK. A-B) 3
3 ΛΙΣΑ έπΕΠΕXΟΜΕΝΟ ΣΥΣΚΕYΑΣΙΑΣ 3
4 SYMBOA 4
