BEDIENUNGSANLEITUNG OPD 700D OK

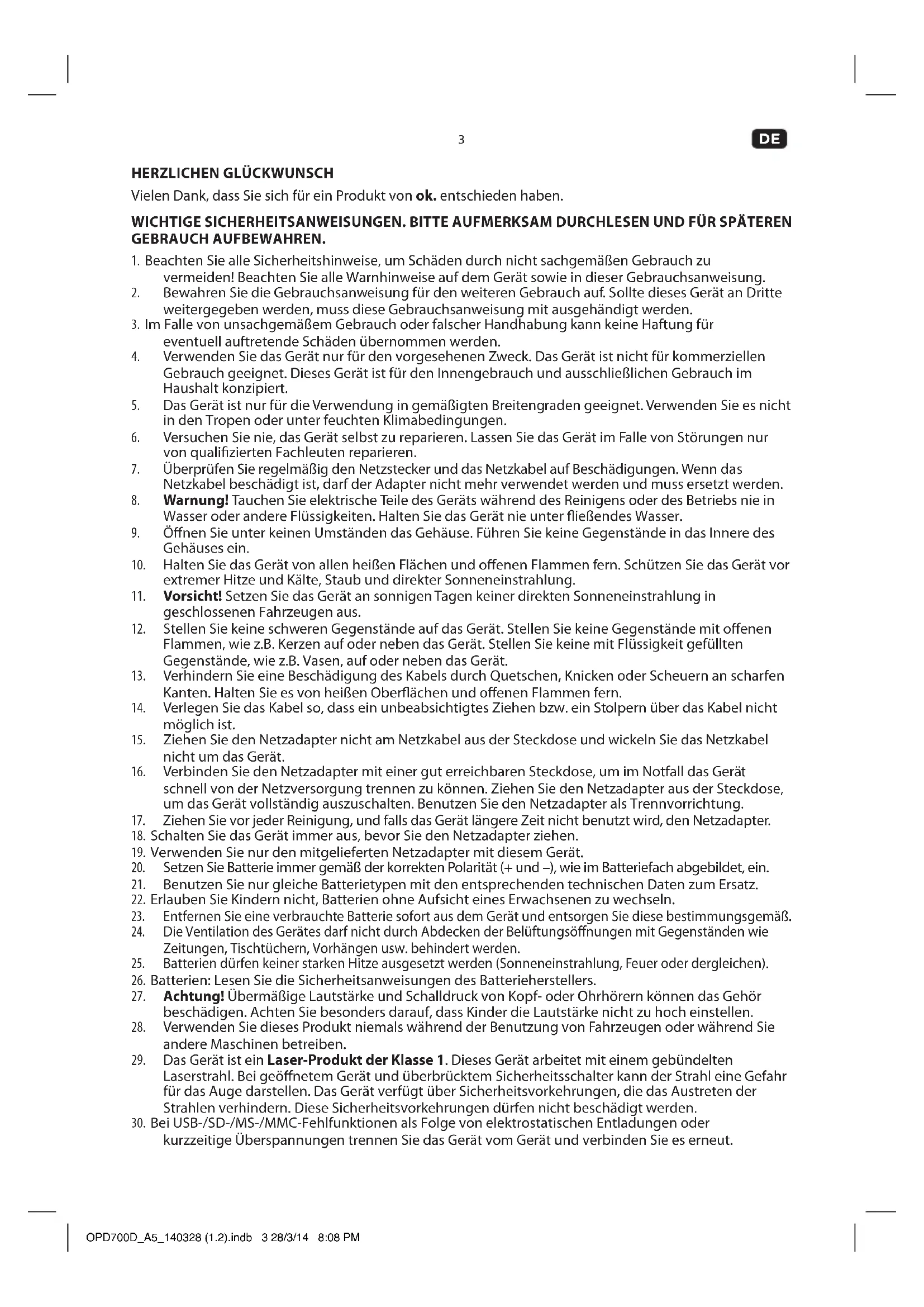

HERZLICHEN GLÜCKWUNSCH

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Beachten Sie alle Sicherheitshinweise, um Schäden durch nicht sachgemäßen Gebrauch zu vermeiden! Beachten Sie alle Warnhinweise auf dem Gerät sowie in dieser Gebrauchsanw
2. Bewahren Sie die Gebrauchsanweisung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss diese Gebrauchsanweisung mit ausgehändigt werden.
3. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende Schäden übernommen werden.
4. Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Das Gerät ist nicht für kommerziellen Gebrauch geeignet. Dieses Gerät ist für den Innengebrauch und ausschließlichen Gebrauch im Haushalt konzipiert.
5. Das Gerät ist nur für die Verwendung in gemäßigten Breitengraden geeignet. Verwenden Sie es nicht in den Tropen oder unter feuchten Klimabedingungen.
6. Versuchen Sie nie, das Gerät selbst zu reparieren. Lassen Sie das Gerät im Falle von Störungen nur von qualifizierten Fachleuten reparieren.
7. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf Beschädigungen. Wenn das Netzkabel beschädigt ist, darf der Adapter nicht mehr verwendet werden und muss ersetzt werden.
8. Warnung! Tauchen Sie elektrische Teile des Geräts während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Gerät nie unter fließendes Wasser.
9. Öffnen Sie unter keinen Umständen das Gehäuse. Führen Sie keine Gegenstände in das Innere des Gehäuses ein.
10. Halten Sie das Gerät von allen heißen Flächen und offenen Flammen fern. Schützen Sie das Gerät vor extremer Hitze und Kälte, Staub und direkter Sonneneinstrahlung.
11. Vorsicht! Setzen Sie das Gerät an sonnigen Tagen keiner direkten Sonneneinstrahlung in geschlossenen Fahrzeugen aus.
12. Stellen Sie keine schweren Gegenstände auf das Gerät. Stellen Sie keine Gegenstände mit offenen Flammen, wie z.B. Kerzen auf oder neben das Gerät. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf oder neben das Gerät.
13. Verhindern Sie eine Beschädigung des Kabels durch Quetschen, Knicken oder Scheuern an scharfen Kanten. Halten Sie es von heißen Oberflächen und offenen Flammen fern.
14. Verlegen Sie das Kabel so, dass ein unbeabsichtigtes Ziehen bzw. ein Stolpern über das Kabel nicht möglich ist.
15. Ziehen Sie den Netzadapter nicht am Netzkabel aus der Steckdose und wickeln Sie das Netzkabel nicht um das Gerät.
16. Verbinden Sie den Netzadapter mit einer gut erreichbaren Steckdose, um im Notfall das Gerät schnell von der Netzversorgung trennen zu können. Ziehen Sie den Netzadapter aus der Steckdose, um das Gerät vollständig auszuschalten. Benutzen Sie den Netzadapter als Trennvorrichtung.
17. Ziehen Sie vor jeder Reinigung, und falls das Gerät längere Zeit nicht benutzt wird, den Netzadapter.
18. Schalten Sie das Gerät immer aus, bevor Sie den Netzadapter ziehen.
19. Verwenden Sie nur den mitgelieferten Netzadapter mit diesem Gerät.
20. Setzen Sie Batterie immer gemäß der korrekten Polarität (+ und –), wie im Batteriefach abgebildet, ein.
21. Benutzen Sie nur gleiche Batterietypen mit den entsprechenden technischen Daten zum Ersatz.
22. Erlauben Sie Kindern nicht, Batterien ohne Aufsicht eines Erwachsenen zu wechseln.
23. Entfernen Sie eine verbrauchte Batterie sofort aus dem Gerät und entsorgen Sie diese bestimmungsgemäß.
24. Die Ventilation des Gerätes darf nicht durch Abdecken der Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw. behindert werden.
25. Batterien dürfen keiner starken Hitze ausgesetzt werden (Sonneneinstrahlung, Feuer oder dergleichen).
26. Batterien: Lesen Sie die Sicherheitsanweisungen des Batterieherstellers.
27. Achtung! Übermäßige Lautstärke und Schalldruck von Kopf- oder Ohrhörern können das Gehör beschädigen. Achten Sie besonders darauf, dass Kinder die Lautstärke nicht zu hoch einstellen.
28. Verwenden Sie dieses Produkt niemals während der Benutzung von Fahrzeugen oder während Sie andere Maschinen betreiben.
29. Das Gerät ist ein Laser-Produkt der Klasse 1. Dieses Gerät arbeitet mit einem gebündelten Laserstrahl. Bei geöffnetem Gerät und überbrücktem Sicherheitsschalter kann der Strahl eine Gefahr für das Auge darstellen. Das Gerät verfügt über Sicherheitsvorkehrungen, die das Austreten der Strahlen verhindern. Diese Sicherheitsvorkehrungen dürfen nicht beschädigt werden.
30. Bei USB-/SD-/MS-/MMC-Fehlfunktionen als Folge von elektrostatischen Entladungen oder kurzzeitige Überspannungen trennen Sie das Gerät vom Gerät und verbinden Sie es erneut.

DE

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät ist ausschließlich zur Wiedergabe von Audio- und Videoinhalten geeignet. Jegliche andere Benutzung kann zu Personen- oder Produktschäden führen.

VOR DER ERSTEN BENUTZUNG

• Entfernen Sie alle Verpackungsmaterialien.
- Überprüfen Sie den Lieferumfang auf Vollständigkeit und eventuelle Transportschäden. Sollten Transportschäden vorhanden oder der Lieferumfang unvollständig sein, so kontaktieren Sie Ihre Verkaufsstelle.
• Vor dem ersten Gebrauch die Schutzfolie aus dem DVD-Fach entnehmen.
- Reinigen Sie das Gerät (→Reinigung und Pflege).

BAUTEILE

Falten Sie die Vorder- und Rückseite aus, um Produktzeichnungen zu sehen.

Monitor 1 (DVD-Player)

1. SD/MS/MMC-Kartenleser
2. Schalter OPEN - Öffnet die Disc-Schublade.
3. 7" TFT LCD-Anzeige
4. Lautsprecher
5. Taste VOL+

Im Menü: Nach rechts.

Während der Lautstärke erhöhen.

Wiedergabe:

1. Taste SOURCE - Modus DVD, AV In oder Media wählen.
2. Navigationstaste / Ladeanzeige

Im Menü: Nach oben.

Während der Zum vorigen

Wiedergabe: Kapitel springen.

Im Menü: Nach oben.

Während der Zum nächsten

Wiedergabe: Kapitel springen.

1. Taste ◀ VOL-

Im Menü: Nach links.

Während der Lautstärke verringern.

Wiedergabe:

1. Taste ENTER - Bestätigt eine Auswahl im Menü.
2. Stützfuß (auf der Rückseite)
3. Buchse DC IN 9-12V - Stromversorgungsanschluss für Monitor 1.
4. Buchse DC OUT - Stromversorgungsanschluss für Monitor 2.
5. USB-Port 📧 - Anschluss eines USB-Speichergeräts.
6. Buchse AV IN - Anschluss eines externen A/V-Geräts.
7. Buchse AV OUT - Überträgt das A/V-Signal an Monitor 2.
8. Kopfhörerbuchse
9. Schalter ON/OFF - Schaltet Monitor 1 ein oder aus.

Monitor 2

1. Schalter ON/OFF - Schaltet Monitor 2 ein oder aus.
2. AV IN - Anschluss eines externen A/V-Geräts.
3. Kopfhörerbuchse
4. Buchse DC IN - Stromversorgungsanschluss für Monitor 2.
5. Stützfuß (auf der Rückseite)

6. Lautsprecher

7. Regler -VOL+ - Lautstärke erhöhen/ Lautstärke verringern.

8. Taste MODE - Ruft das Video-Setupmenü auf.
9. Tasten ▲▼ - Im System-Setupmenü nach unten oder nach oben navigieren.
10. Taste BACK LIGHT - Schaltet die Hintergrundbeleuchtung ein oder aus.

Fernbedienung

28. Taste SEARCH

DVD Springt zum gewünschten Zeitpunkt, zur Titel- oder Kapitelnummer.

VCD/CD Springt zum gewünschten Zeitpunkt, zur Titel- oder Kapitelnummer.

MP3/WMA Springt zum gewünschten Zeitpunkt oder zur Titelnummer. JPG Springt zur gewünschten Bildnummer.

1. Taste STEP - Gibt Videobilder schrittweise wieder.

2. Tasten 0-9 - Zifferntasten zur Eingabe von numerischen Daten (z. B. Kapitelnummer).

3. Taste ANGLE - Ändert den Blickwinkel (nur im DVD-Modus).

4. Taste SUBTITLE - Zeigt Untertitel an oder wechselt die Sprache.

5. Taste TITLE - Kehrt zum DVD-Titelmenü zurück.

6. Tasten -▼Navigieren im Menü.

JPG

◀ ▶

Bild drehen.

▲

Bild invertieren.

▼

Bild spiegeln.

1. Taste ENTER - Bestätigt eine Auswahl im Menü.

2. Taste SETUP - Ruft das System-Setupmenü auf.

3. Taste REPEAT - Wiederholt Wiedergabesequenzen DVD Wiederholt ein Kapitel/Titel oder alle.

VCD/CD Wiederholt einen Track oder alle MP3/WMA Shuffle/Zufällig/Einzeln/ Einen Titel wiederholen/Ordner wiederholen.

JPG Dieselben Einstellungen wie bei MP3/WMA.

1. Taste PROGRAM - Programmiert Wiedergabesequenzen. JPG Ändert den Bildübergangseffekt (15 Effekte)

2. Taste ZOOM - Zoomt in Bilder/Videos hinein oder heraus.

3. Batteriefach

4. SLOW - Gibt Videos mit verschiedenen Geschwindigkeiten wieder.

5. ◀◀ / ▶ Schneller Rück- oder Vorlauf.

LIEFERUMFANG

1. DVD-Player (2 Monitore)

2. Fernbedienung

3. Netzteil

4. AV-/Power Kabel

5. Kopfhörer (2x)

6. 12 V Auto-Adapter

7. Transporttasche

8. Befestigungs-Straps

43. Tasten

DVD Springt zum vorigen/nächsten Titel oder Kapitel.

VCD/CD Springt zum vorigen/nächsten Track oder Kapitel.

MP3/WMA Im Menü: Scrollt in der Liste der Songs um jeweils 7 Tracks nach oben oder unten.

JPG Springt zum vorigen/nächsten Bild.

1. Tasten VOL+ / VOL- - Erhöht oder verringert die Lautstärke.

2. Taste MODE - Ruft das Video-Setupmenü auf.

3. Taste ■ - Beendet die Wiedergabe. JPG Ruft den Miniaturansichtsmodus auf.

4. Taste ▶II - Startet die Wiedergabe oder hält sie vorübergehend an JPG Startet die Wiedergabe einer Diashow oder hält sie vorübergehend an.

48. Taste MENU/PBC

MENU Kehrt zum DVD-Grundmenü zurück.

PBC Schaltet die VCD-Wiedergabe- steuerung ein oder aus.

49. Taste AUDIO

DVD Ändert die Audiosprache oder die Tonspur.

VCD/CD Ändert den Audiokanal (Stereo, Links Mono, Rechts Mono oder Mix-Mono).

50. Taste DISPLAY

DVD Zeigt die verstrichene oder verbleibende Zeit und die abgespielten oder verbleibenden Kapitel an.

VCD/CD Zeigt die verstrichene oder verbleibende Gesamtzeit und die verstrichene oder verbleibende Zeit eines einzelnen Titels an.

JPG Zeigt die aktuelle Bildnummer oder die gesamte Anzahl der Bilder an.

1. Taste SOURCE - Modus DVD, AV In oder Media wählen.

2. Taste MUTE - Schaltet den Ton stumm.

Das Produkt ist evtl. in verschiedenen Farben erhältlich.

DE

6

EINLEGEN ODER WECHSELN DER FERNBEDIENUNGS-BATTERIE

1 Drücken Sie in Richtung des Pfeils und schieben Sie den Batteriehalter heraus.
2 Legen Sie 1 Batterie (Typ CR2025, 3 V) mit korrekter Polarität in das Batteriefach ein.

AUFLADEN DER BATTERIE

3 Stellen Sie den Schalter ON/OFF in die Stellung OFF.
4 Schließen Sie den Netzadapter an die Buchse DC IN 9-12V an.
5 Stecken Sie den Netzadapter in eine geeignete Steckdose oder ...
6 ... schließen Sie den 12 V-Autoadapter an die 12 V-Zigarettenanzünderbuchse des Fahrzeugs an.

Dieses Gerät darf nur an eine Spannungsversorgung von 12 V angeschlossen werden. NICHT an Fahrzeuge mit einer Spannungsversorgung von 24 V anschließen.

Während des Ladevorgangs:

Die Lade-Anzeige leuchtet rot.

Nach dem Aufladen (Batterie ist voll aufgeladen):

Die Lade-Anzeige leuchtet grün.

HINWEIS: Laden Sie das Gerät vor der ersten Benutzung mindestens 4 Stunden auf.

Wenn die eingebaute Batterie erschöpft ist: Im Display wird Low Battery angezeigt.

ANSCHLUSS VON MONITOR 2

7 Schließen Sie Monitor 2 mit dem mitgelieferten AV-/Versorgungskabel an Monitor 1 an.
A. Monitor 1 AV-OUT → Monitor 2 AV-IN B. Monitor 1 DC OUT → Monitor 2 DC IN

HINWEIS: Monitor 1 und Monitor 2 können auch zur Anzeige der A/V-Signale von externen Geräten über die AV-IN Buchse verwendet werden.

ANSCHLUSS VON KOPFHÖRERN

8 Schließen Sie die mitgelieferten Kopfhörer an die Kopfhörerbuchse von Monitor 1, Monitor 2 oder beiden an.

LAUTSTÄRKE EINSTELLEN

9 Stellen Sie mit den Tasten VOL+ und VOL- am Monitor oder auf der Fernbedienung die gewünschte Lautstärke ein.

DISC-WIEDERGABE

10 Stellen Sie den Schalter ON/OFF in die Stellung ON.

11 Öffnen Sie die Disc-Schublade mit dem Schalter OPEN. Legen Sie eine kompatible Disc (DVD, VCD oder CD) ein.

12 Schließen Sie die Disc-Schublade. Die Wiedergabe beginnt (in den meisten Fällen) automatisch.

Hinweis - Falls die Wiedergabe nicht automatisch beginnt: Drücken Sie die Taste SOURCE. Wählen Sie den DVD-Modus. Bestätigen Sie mit ENTER. Wenn keine Disc eingelegt wurde, zeigt das Display NO DISC an.

Wählen Sie mit den Navigationstasten ▲den gewünschten Menüpunkt. Bestätigen Sie mit ENTER.

USB-WIEDERGABE

13 Schließen Sie ein USB-Gerät an den USB-Port ⇌ an. Benutzen Sie kein USB-Verlängerungskabel für die USB-Verbindung.
14 Falls die Wiedergabe nicht automatisch beginnt: Drücken Sie die Taste SOURCE. Wählen Sie Media → USB. Bestätigen Sie mit ENTER.

Hinweis: Dieses Gerät unterstützt USB-Geräte mit einer maximalen Kapazität von 8 GB. Wählen Sie mit den Navigationstasten ▲den gewünschten Menüpunkt. Bestätigen Sie mit ENTER.

WIEDERGABE- SD/MS/MMC-KARTE

15 Stecken Sie eine SD/MS/MMC-Karte in den Kartenleser.
16 Falls die Wiedergabe nicht automatisch beginnt: Drücken Sie die Taste SOURCE. Wählen Sie Media → SD. Bestätigen Sie mit ENTER.

Hinweis: Dieses Gerät unterstützt SD/MS/MMC-Karten mit einer maximalen Kapazität von 8 GB. Wählen Sie mit den Navigationstasten ▲den gewünschten Menüpunkt. Bestätigen Sie mit ENTER.

SETUP-MENÜ

Rufen Sie das Systemeinstellungsmenü mit der Fernbedienungstaste SETUP auf. Wählen Sie mit den Navigationstasten ▲ den gewünschten Menüpunkt. Bestätigen Sie mit ENTER. Menü verlassen: Drücken Sie erneut die Taste SETUP.

Allgemeines Setup-Menü	TV Bildschirm
	Winkelzeichen
	OSD Sprache
	Gehörlos Titel
	Bilds.Schoner
	Auto Standby
Audio Setup Seite	Downmix
	Dolby Digital
Video Setup Seite	Helligkeit
	Schärfe
	Kontrast
	Farbton
	Farbsättigung
Vorzugseinstellungen	TV Typ
	Audio
	Untertit
	Disk-Menü
	Ki.Sicherung
	Grundeinst.
Passwort Setup Menü	Passwortmodus
	Passwort ** Standard-Passwort:

Verfügbare Sprachen: Englisch (Grundeinstellung), niederländisch, französisch, deutsch, italienisch, portugiesisch, spanisch.

DE

8

Hinweis: Monitor 2 besitzt ein eigenes, unabhängiges Systemeinstellungsmenü, das direkt mit der Taste MODE an Monitor 2 aufgerufen werden kann. Die hier vorgenommenen Änderungen wirken sich nur auf Monitor 2 aus.

REINIGUNG UND PFLEGE

• WARNUNG! Stellen Sie vor der Reinigung sicher, dass das Gerät ausgeschaltet ist und der Netzstecker aus der Steckdose gezogen ist.
  • Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.
• Reinigen Sie das Gerät mit einem leicht angefeuchteten Tuch. Achten Sie darauf, dass während des Reinigens keine Feuchtigkeit in das Gerät gelangt.
• Benutzen Sie keine ätzenden Reinigungsmittel, Drahtbürsten, abreibenden Scheuermittel, metallischen oder scharfen Gegenstände zum Reinigen des Gerätes.
• Trocknen Sie das Gerät nach dem Reinigen sorgfältig ab.
• Bewahren Sie das Gerät an einem kühlen, trockenen Platz auf, der für Kinder und Haustiere nicht zu erreichen ist.

TECHNISCHE DATEN

Netzadapter

Eingang: 100-240 V\~, 50/60 Hz

Ausgang: 9 V 1,5 A ---

Audio

Audio-Ausgang:	1,2 Vrms (1 KHz, 0 dB)
Frequenzgang:	20 Hz bis 20 kHz
Rauschabstand:	80 dB
Gesamtklirrfaktor:	< 3 %

Video

Video-Ausgang:	1 Vp-p (75 Ω)
Videostandard:	PAL

Anzeige

Größe: 7" Breitbild TFT LCD

Auflösung: 480 x 234 px

Disc-Kompatibilität: DVD (+R/+RW/-R/-RW) / CD (-R/-RW) / VCD / S-VCD / AUDIO CD

Format-Kompatibilität: MP3 / MPEG-4 / XVID / JPEG

Fernbedienung

Fernbedienungs-Batterie: 1 x 3 V Knopfzelle, Typ CR2025

ENTSORGUNG

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.
