BEDIENUNGSANLEITUNG SBSPT200SB STEINBERG

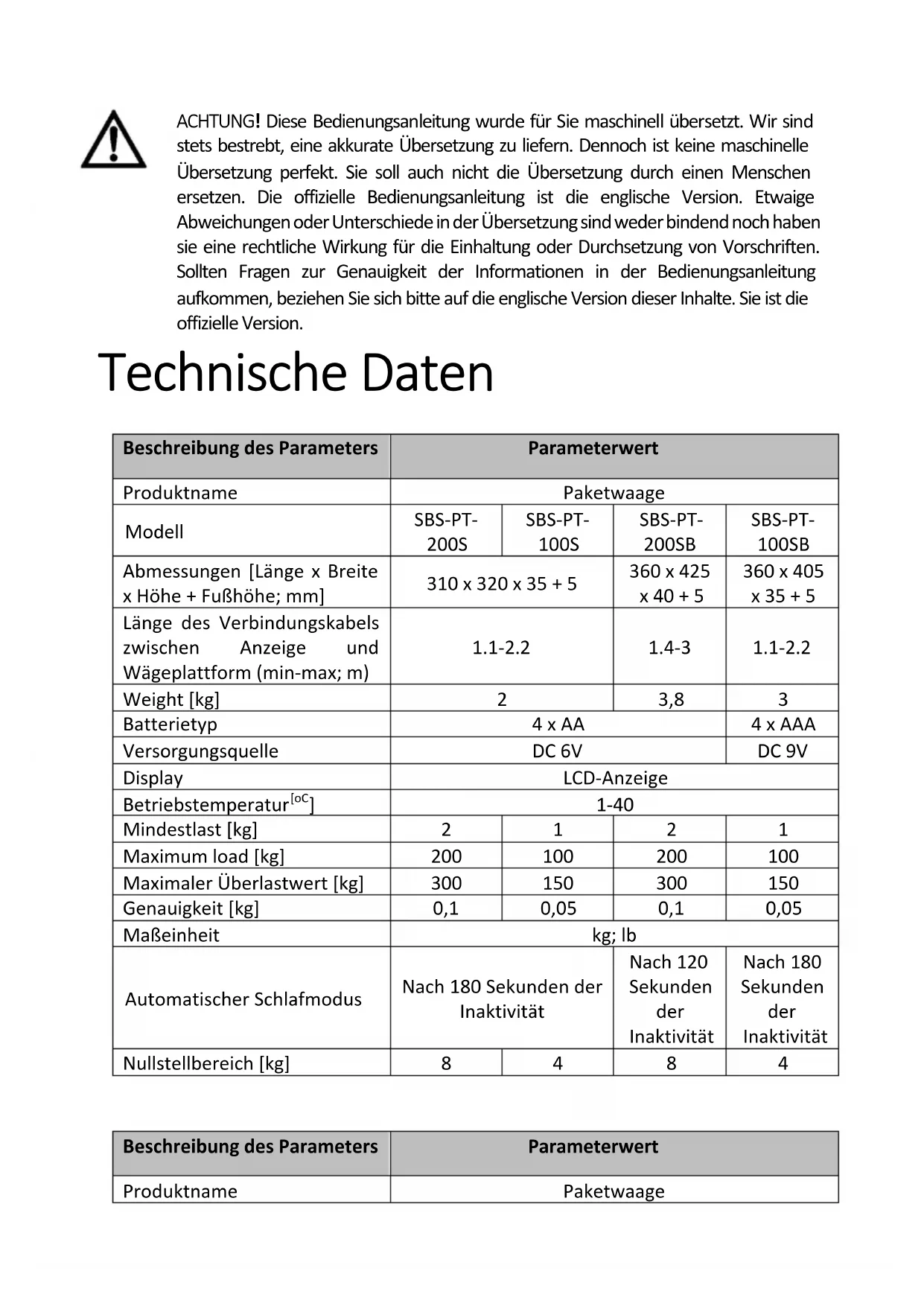

Dirección del importadorTechnische Daten Beschreibung des Parameters Parameterwert Produktname Paketwaage Modell SBS-PT- 200S SBS-PT- 100S SBS-PT- 200SB SBS-PT- 100SB Abmessungen [Länge x Breite x Höhe + Fußhöhe; mm] 310 x 320 x 35 + 5 360 x 425 x 40 + 5 360 x 405 x 35 + 5 Länge des Verbindungskabels zwischen Anzeige und Wägeplattform (min-max; m) 1.1-2.2 1.4-3 1.1-2.2 Weight [kg]

Batterietyp 4 x AA 4 x AAA Versorgungsquelle DC 6V DC 9V Display LCD-Anzeige Betriebstemperatur [oC

Maximaler Überlastwert [kg]

Genauigkeit [kg] 0,1 0,05 0,1 0,05 Maßeinheit kg; lb Automatischer Schlafmodus Nach 180 Sekunden der Inaktivität Nach 120 Sekunden der Inaktivität Nach 180 Sekunden der Inaktivität Nullstellbereich [kg]

Beschreibung des Parameters Parameterwert Produktname Paketwaage ACHTUNG! Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir sind stets bestrebt, eine akkurate Übersetzung zu liefern. Dennoch ist keine maschinelle Übersetzung perfekt. Sie soll auch nicht die Übersetzung durch einen Menschen ersetzen. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Frage n zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.Modell SBS-PT-200SK SBS-PT-100SK Abmessungen [Länge x Breite x Höhe; mm] 360 x 405 x 65 Abmessung des Displays [mm] 135 x 65 Weight [kg] 3,5 Batterietyp 4 x AA Versorgungsquelle DC 6V Display LCD-Anzeige Betriebstemperatur [oC

Maximaler Überlastwert [kg]

Genauigkeit [kg] 0,1 0,05 Maßeinheit kg; lb Automatischer Schlafmodus Nach 180 Sekunden der Inaktivität Nullstellbereich [kg]

Beschreibung des Parameters Parameterwert Produktname Paketwaage Modell SBS-PT- 60SNL SBS-PT- 150SNL SBS-PT-30SN SBS-PT- 150SN Abmessungen [Länge x Breite x Höhe + Fußhöhe; mm] 355 x 405 x 55 + 5 315 x 325 x 55 + 5 Länge des Verbindungskabels zwischen Anzeige und Wägeplattform (min-max;

Maximaler Überlastwert [kg]

Genauigkeit [kg] 0,02 0,05 0,01 0,05 Maßeinheit kg; lbAutomatischer Schlafmodus Nach 180 Sekunden der Inaktivität Nach 140 Sekunden der Inaktivität Nach 180 Sekunden der Inaktivität Nullstellbereich [kg] 2,4

Beschreibung des Parameters Parameterwert Produktname Paketwaage Modell SBS-LW-40 Abmessungen [Länge x Breite x Höhe; mm] 200 x 220 x 60 Abmessung des Displays [mm] 70 x 30 Weight [kg] 0,9 Batterietyp 3 x AAA Versorgungsquelle DC 9V Display LCD-Anzeige Betriebstemperatur [oC

Maximaler Überlastwert [kg]

Genauigkeit [kg] 0,005 Maßeinheit g; kg; lb; oz Automatischer Schlafmodus Nach 180 Sekunden der Inaktivität Nullstellbereich [kg] 1,6

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE

BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN. Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern.Symbolerklärung

Das Produkt ent spricht den Anforderungen der einschlägigen Sicherheitsnormen. Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).

ACHTUNG! Warnung vor elektrischer Spannung!

Stromversorgungssystem der Klasse II mit doppelter Isolierung.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Bei den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Anleitung bezieht sich auf die POSTAL SCALE. 2.1. Elektrische Sicherheit ACHTUNG! Die Richtlinien für die „elektrische Sicherheit“ müssen eingehalten werden, wenn das Gerät über das Netzteil am Stromnetz angeschlossen ist. a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags. b) Der Kontakt zu geerdeten oder masseführenden Elemente, wie Rohre, Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags. c) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel niemals, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags. d) Die Verwendung des Netzteil mit defektem Netzkabel oder bei offensichtliche Gebrauchsspuren an diesem ist verboten. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden. e) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. f) Nur die Verwendung eines Netzteils mit ausreichender Leistung ist zulässig. Eine unzureichende Stromversorgung kann das Gerät beschädigen. 2.2. Sicherheit am Arbeitsplatz a) Bei Zweifeln an der Funktionstüchtigkeit des Geräts wenden Sie sich bitte an den Kundendienst des Herstellers. b) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!c) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden. d) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden. e) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf. f) Halten Sie das Gerät von Kindern und Tieren fern. g) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen. 2.3. Eigenschutz a) Das Produkt ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist. b) Das Gerät darf nur von Personen bedient werden, die in der Lage sind, es zu bedienen und die diese Betriebsanleitung gelesen haben und in Arbeitssicherheit und Gesundheitsschutz unterwiesen wurden. c) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 2.4. Sichere Verwendung des Geräts a) Verwenden Sie das Gerät nicht, wenn die ON/OFF-Taste nicht richtig funktioniert (sich nicht ein- und ausschalten lässt). b) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens. c) Unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen, die nicht mit dem Gerät oder dieser Anleitung vertraut sind, aufbewahren. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar. d) Halten Sie das Gerät in gutem Betriebszustand. e) Das Gerät muss von Kindern ferngehalten werden. f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.g) Um die Funktionstüchtigkeit zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden. h) Das Gerät muss regelmäßig gereinigt werden, um dauerhafte Ablagerungen von Schmutz zu verhindern.

i) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und

Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden. j) Es ist untersagt die Konstruktion des Produkts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren. k) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden. l) Das Gerät darf nicht überlastet werden. m) Unbenutzte Batterien müssen für Kindern uneinsehbar aufbewahrt werden. n) Höhe Luftfeuchtigkeit, die eine Kondensation verursachen kann, sowie direkter Wasserkontakt müssen vermieden werden. Extreme Temperaturen müssen vermieden werden. Die Waage darf nicht unmittelbar an sonnigen Stellen oder in der Nähe von Klimaanlagen aufgestellt werden. o) Stellen Sie die Waage nicht in der Nähe von offenen Fenstern oder Türen, Klimaanlagen oder Ventilatoren auf, da dies zu instabilen Messergebnissen aufgrund einer unzureichenden Luftzirkulation führen kann. p) Lassen Sie das Gewicht nicht für längere Zeit auf der Waage. Dies führt zu einer Reduktion der Messgenauigkeit und verkürzt die Lebensdauer der Messsensoren. q) Die Waage nicht während Regen oder Gewitter verwenden. r) Vor einer Messung muss sichergestellt werden, dass das Gerät auf einer stabilen Oberfläche steht und keinen Vibrationen und plötzlichen Temperaturschwankungen ausgesetzt ist, die die Messergebnisse beeinträchtigen können. s) Die Waage darf keinen Stößen, mechanischen Druck oder Stürzen ausgesetzt werden. t) Benutzen Sie keine Funkgeräte, elektronische oder elektrostatische Geräte in der Nähe der Waage (z.B. Handys). Dies kann zu ungenauen Messergebnissen führen. u) Es wird empfohlen, das Gewicht genau in der Mitte der Waage zu verteilen, um eine möglichst genaue Messung zu gewährleisten.

v) Wenn Sie sich für einen Batteriewechsel entscheiden, ersetzen Sie alle

Batterien auf einmal. w) Überschreiten Sie nicht das maximale Gewicht der Waage!

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennochein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Bestimmungsgemäßer Gebrauch

Die Einheit dient zur Messung des Gewichts von Briefen und Paketen, die auf die Wiegeplattform gelegt werden. Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender. 3.1. Beschreibung des Geräts SBS-PT-200S; SBS-PT-100S; SBS-PT-200SB; SBS-PT-100SB

2. Display mit Funktionstasten

• Die Modelle SBS-PT-200SB und SBS-PT-100SB haben einen zusätzlichen Griff an der Wägeplattform.4. Display

5. die Taste "ON/OFF" - schaltet das Gerät ein/aus.

6. die Taste "ZERO" - Nullstellung/Aufruf des Einstellungsmenüs

7. die Taste "UNIT" - Änderung der Maßeinheit

8. die Taste "TARE" - Tara-Funktion

9. die Taste "HOLD" - hält den Messwert fest

13. Display mit Funktionstasten14. Display

15. die Taste "ON/OFF" - schaltet das Gerät ein/aus.

16. die Taste "TARE" - Tara-Funktion

17. die Taste "UNIT" - Änderung der Maßeinheit

18. die Taste "ZERO" - Nullstellung/Aufruf des Einstellungsmenüs

A. Anzeige für schwache Batterie B. Indikator für Messfehler C. Ausgewählter Indikator für die Maßeinheit D. NullstellungsanzeigeSBS-PT-60SNL; SBS-PT-150SNL

19. Display mit Funktionstasten

20. Verbindungskabel zwischen Anzeige und Wägeplattform

21. Wägebrücke22. Montageplatte

24. die Taste "ZERO" - Nullstellung/Einstieg in das Einstellungsmenü

25. die Taste "UNIT" - Änderung der Maßeinheit

26. die Taste "TARE" - Tara-Funktion

27. die Taste "HOLD" - hält den Messwert fest

28. Netzanschlussbuchse (auf dem Foto nicht sichtbar)

29. Druckschraube zur Sicherung des Anzeigewinkels

30. Verbindungskabel zwischen Anzeige und Wägeplattform

32. der Schalter "I/O" (I - ein; O - aus)

SBS-PT-30SN; SBS-PT-150SN33. Display mit Funktionstasten

34. Verbindungskabel zwischen Anzeige und Wägeplattform

36. D-SUB-Buchse (auf dem Foto nicht sichtbar)

37. Netzanschlussbuchse (auf dem Foto nicht sichtbar)38. Display

39. die Taste "ON (ein) / OFF (aus)".

40. die Taste "HOLD" - hält den Messwert fest

41. die Taste "UNIT" - Änderung der Maßeinheit

42. die Taste "ZERO/TARE" - zuständig für die Funktion Nullstellen/Tarieren

43. Verbindungskabel zwischen Anzeige und Wägeplattform

45. Druckschraube, mit der der Winkel des Displays eingestellt werden kann

A. Indikator für Messfehler B. Ausgewählter Indikator für die Maßeinheit C. Indikator für die Stabilität der Anzahl der bisher durchgeführten Messungen D. Anzeige für niedrigen Batteriestand E. Anzeige der Nullstellfunktion F. Anzeige der FunktionserhaltungGILT FÜR DIE MODELLE SBS-PT-60SNL; SBS-PT-150SNL; SBS-PT-30SN; SBS-PT- 150SN:

46. Einbauplatte für Computer

47. Energieversorgung

51. die Taste "ON (ein) / OFF (aus)".

52. die Taste "UNIT" - Änderung der Maßeinheit

53. die Taste "ZERO/TARE" - Funktion Nullstellung/Tarieren

54. die Taste "HOLD" - hält den Messwert fest

A. Ausgewählter Indikator für die Maßeinheit B. Nullstellungsanzeige C. Indikator für Messfehler D. Anzeige der aktivierten Lesespeicherfunktion E. Indikator für die Stabilität der Messwerte3.2. Arbeitsvorbereitung AUFSTELLUNG DES GERÄTS: Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 % nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt! AUFHÄNGEN DES DISPLAYS (Modelle SBS-PT-60SNL; SBS-PT-150SNL; SBS-PT- 30SN; SBS-PT-150SN):

1. Bohren Sie ein Loch für einen Dübel an der Stelle, an der das Display installiert

2. Setzen Sie den Wandbolzen in das gebohrte Loch.

3. Auf der Rückseite des Displays befindet sich eine Montageplatte. In der

Montageplatte befinden sich zwei Löcher für Schrauben.

4. Stecken Sie die Schrauben durch die Löcher in der Montageplatte.

5. Positionieren Sie die Montageplatte am vorgesehenen Einbauort des Displays.

6. Schrauben Sie die Schrauben in die Wandstützen.

7. Verwenden Sie die Druckschrauben auf beiden Seiten des Displays, um es im

gewünschten Neigungswinkel zu sichern. KALIBRIERUNG: A. SBS-PT-200S; SBS-PT-100S; SBS-PT-200SB; SBS-PT-100SB1 - Schalten Sie das Gerät mit der Taste "ON/OFF" aus. - Halten Sie die Taste "ZERO" einige Sekunden lang gedrückt und drücken Sie dann die Taste "ON/OFF". Das Gerät schaltet sich ein und zeigt "X00.00" an. Der Buchstabe "X" beginnt zu blinken. - Wählen Sie die Kalibrierungseinheit (kg; Ib), indem Sie die Taste "UNIT" drücken. - Ein blinkendes Symbol in der angezeigten Meldung zeigt an, dass die Ziffer geändert werden kann. Wählen Sie mit der "HOLD"-Taste die zu ändernde Ziffer und erhöhen Sie mit der "ZERO"-Taste den blinkenden Wert.- Drücken Sie die TARE-Taste. Auf dem Display wird die Anzahl der bisher durchgeführten Messungen angezeigt. - Drücken Sie die Taste UNIT. Auf dem Display wird der eingestellte Kalibrierwert angezeigt. - Legen Sie das Gewicht mit dem angezeigten Gewicht auf die Wägeplattform. - Nachdem sich der Messwert stabilisiert hat, drücken Sie die Taste "UNIT". - Die Anzeige "----" zeigt an, dass die Kalibrierung abgeschlossen ist. Entfernen Sie das Gewicht von der Plattform. - Schalten Sie das Gerät mit der Taste "ON/OFF" aus. B. SBS-PT-200SK; SBS-PT-100SK: - Wenn die Waage ausgeschaltet ist, halten Sie die Taste "UNIT" für einige Sekunden gedrückt und drücken Sie dann die Taste "ON/OFF". Auf dem Display wird "CALU=" angezeigt. - Drücken Sie die Taste "UNIT", bis die Kalibriereinheit (kg; Ib) ausgewählt ist. - Drücken Sie die TARE-Taste. Auf dem Display erscheint die Meldung "XXX.XX + (gewählte Kalibriereinheit)". - Das erste Symbol in der angezeigten Meldung beginnt zu blinken. Dies bedeutet, dass eine bestimmte Ziffer geändert werden kann. Drücken Sie die Taste "UNIT", um die zu ändernde Ziffer auszuwählen, und verwenden Sie die Taste "ZERO", um ihren Wert zu erhöhen. - Drücken Sie die TARE-Taste. Auf dem Display wird "-CAL-" angezeigt. Drücken Sie zweimal die Taste "UNIT". Auf dem Display wird der eingestellte Kalibrierwert angezeigt. - Legen Sie das Gewicht mit dem angezeigten Gewicht auf die Wägeplattform. - Nachdem sich der Messwert stabilisiert hat, drücken Sie die Taste "UNIT". - Die Meldung "----" zeigt an, dass die Kalibrierung abgeschlossen ist. Entfernen Sie das Gewicht von der Plattform. - Schalten Sie das Gerät mit der Taste "ON/OFF" aus. C. SBS-PT-60SNL; SBS-PT-150SNL: - Während Sie die Tasten "ZERO" und "TARE" gleichzeitig gedrückt halten, schalten Sie das Gerät mit dem Schalter "I/O" ein. Auf der Anzeige wird die Meldung „CAL“ angezeigt. - Drücken Sie die TARE-Taste. Auf dem Display wird der im Setup-Menü eingestellte Kalibrierwert angezeigt. - Legen Sie das Gewicht mit dem angezeigten Gewicht auf die Wägeplattform. - Nachdem sich der Messwert stabilisiert hat, drücken Sie die Taste "TARE".- Die Meldung "----" zeigt an, dass die Kalibrierung abgeschlossen ist. Entfernen Sie das Gewicht von der Plattform und schalten Sie das Gerät aus, indem Sie den Schalter auf die Position "O" stellen. D. SBS-PT-30SN; SBS-PT-150SN: - Während Sie die Tasten "UNIT" und "TARE" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf der Anzeige wird die Meldung „CAL“ angezeigt. - Drücken Sie erneut die Taste "UNIT". Auf dem Display wird der Kalibrierwert angezeigt. - Legen Sie das Gewicht mit dem angezeigten Gewicht auf die Wägeplattform. - Nachdem sich der Messwert stabilisiert hat, drücken Sie die Taste "UNIT". - Die Anzeige einer Zahlenfolge (die Anzahl der bisher durchgeführten Messungen) zeigt den Abschluss der Kalibrierung an. Entfernen Sie das Gewicht von der Plattform. - Schalten Sie das Gerät mit der Taste "ON/OFF" aus. E. SBS-LW-40: - Wenn die Waage ausgeschaltet ist, halten Sie die Taste "UNIT" einige Sekunden lang gedrückt und drücken Sie dann die Taste "ON/OFF". Auf dem Display wird "C=xx" angezeigt. - Drücken Sie die Taste "UNIT", um die Kalibrierungseinheit (kg; lb) auszuwählen. - Drücken Sie die Taste "ZERO/TARE". Auf dem Display wird "CAL" angezeigt, gefolgt von der Anzahl der bisher durchgeführten Messungen. - Drücken Sie die Taste UNIT. Auf dem Display erscheint "-----", gefolgt vom Kalibrierungswert. - Legen Sie ein Gewicht mit dem angegebenen Gewicht auf die Plattform. - Drücken Sie die Taste UNIT. - Die Meldung "-----" und die anschließende Anzeige der Anzahl der bisher durchgeführten Messungen zeigen den Abschluss des Kalibriervorgangs an. - Entfernen Sie das Gewicht von der Plattform. - Schalten Sie das Gerät mit der Taste "ON/OFF" aus. VORSICHT! (gilt für alle Modelle)

1. Wenn der Kalibrierungsvorgang mehrmals hintereinander fehlschlägt:

- tauschen Sie die Batterien aus, - die Position des Geräts verändern (der Grund dafür kann ein unebener Boden oder der Einfluss von Funkwellen in der Nähe sein).

2. Während des Kalibrierungsvorgangs kann auf dem Display eine Reihe von

Zahlen erscheinen. Dies ist die Anzahl der bisher durchgeführten Messungen.Er kann um -/+ 5 Messwerte abweichen. Steigt oder sinkt sie überproportional, ist die Wägezelle wahrscheinlich defekt.

3. Um zu überprüfen, ob der Kalibrierungsprozess tatsächlich erfolgreich war,

sollten Sie dies tun: - schalten Sie das Gerät wieder ein, - Legen Sie eine Wägezelle mit einem bestimmten Gewicht auf die Plattform und prüfen Sie, ob die Anzeige mit dem Gewicht der Wägezelle übereinstimmt. Wenn der Messwert vom tatsächlichen Gewicht abweicht, wiederholen Sie den Kalibrierungsvorgang.

4. Wenn es möglich ist, den Kalibrierungswert einzustellen, wird empfohlen, ihn

auf mindestens 50 % des Höchstlastwerts einzustellen. 3.3. Arbeit mit dem Gerät

Legen Sie die Batterien entsprechend der Polarität in das Fach ein.

Schalten Sie das Gerät mit der Taste "ON/OFF" oder dem Schalter "I/O" (je nach Modell) ein. Warten Sie nach dem Einschalten einen Moment, bevor Sie mit dem Wiegen beginnen.

Drücken Sie die Taste "UNIT", um die Maßeinheit zu wählen. Drücken Sie auf , bis die gewünschte Einheit erscheint.

Legen Sie den Gegenstand auf die Wägeplattform.

Warten Sie ein paar Sekunden, bis sich der Messwert stabilisiert hat.

Wenn das Wiegen abgeschlossen ist, nehmen Sie den Gegenstand von der Plattform.

FUNKTIONSTASTEN A. Taste "ZERO": Wenn die Wägeplattform leer ist und das Display einen anderen Wert als 0 anzeigt, drücken Sie die Taste "ZERO", um den Wert auf dem Display auf Null zu setzen und erst dann mit dem Wiegen zu beginnen. B. Taste "TARE":

1. Legen Sie den Gegenstand auf die Plattform, während das Gerät eingeschaltet

ist. 2. Warten Sie, bis sich der Messwert stabilisiert.3. Drücken Sie die Taste "TARA" und lassen Sie das Objekt auf der Plattform liegen. Auf dem Display wird der Wert 0 angezeigt.

4. Fügen Sie das Objekt auf der Plattform hinzu. Auf dem Display wird nur das

Gewicht des zweiten Objekts angezeigt.

5. Wiederholen Sie den Vorgang so oft wie nötig, wobei der Höchstlastwert der

Waage nicht überschritten werden darf. C. Taste "UNIT": Drücken Sie auf , um die Wiegeeinheit zu ändern. D. Taste "HALTEN":

1. Legen Sie den Gegenstand auf die Wägeplattform.

2. Warten Sie, bis sich der Messwert stabilisiert.

3. Drücken Sie die Taste HOLD. Auf dem Display wird die Taste "HOLD" angezeigt.

4. Nehmen Sie den Gegenstand von der Wägeplattform. Der Messwert bleibt

weiterhin auf dem Display sichtbar.

• Bei den Modellen SBS-PT-30SN; SBS-PT-150SN; SBS-LW-40 bleibt der Messwert nach Abnehmen des Gewichts noch 120 Sekunden lang sichtbar.

5. Drücken Sie die Taste "UNIT", um den Messwert in eine andere Maßeinheit

6. Drücken Sie die Taste "HOLD", um zum Normalbetrieb zurückzukehren.

• Bei den Modellen SBS-PT-30SN und SBS-PT-150SN werden bei gedrückter "HOLD"- Taste die Daten von der Waage auf den Computer übertragen. E. Taste "ZERO/TARE": - wenn die Wägeplattform leer ist: falls das Display einen anderen Wert als 0 anzeigt, drücken Sie die Taste "ZERO/TARE", um den Wert auf dem Display auf Null zu setzen und erst dann mit dem Wiegen zu beginnen - wenn die Wägeplattform nicht leer ist (Tarafunktion): - Legen Sie das Objekt auf die Plattform, wenn das Gerät eingeschaltet ist. - warten, bis sich der Messwert stabilisiert - Drücken Sie die Taste "ZERO/TARE" und lassen Sie das Objekt auf der Plattform liegen. Auf dem Display wird der Wert 0 angezeigt. - ein weiteres Objekt auf der Plattform hinzufügen. Auf dem Display wird nur das Gewicht des zweiten Objekts angezeigt. - nach Bedarf wiederholen, wobei der Höchstlastwert der Waage nicht überschritten werden darfEINSTELLUNGEN A. SBS-PT-200S; SBS-PT-100S; SBS-PT-200SB; SBS-PT-100SB1:

1. Automatische Sleep-Funktion:

Halten Sie die Taste "HOLD" einige Sekunden lang gedrückt und drücken Sie dann die Taste "ON/OFF". Auf dem Display erscheint "A-ON" (Einschalten der Einschlaffunktion) oder "A-OFF" (Ausschalten der Funktion). Drücken Sie die Taste "ZERO", um "A-ON" oder "A-OFF" zu wählen.

2. Funktion der Hintergrundbeleuchtung des Displays:

Drücken Sie erneut die Taste "HOLD". Drücken Sie erneut die Taste "HOLD". Auf dem Display wird "L-ON" (Aktivierung der Displaybeleuchtung) oder "L- OFF" (Deaktivierung der Funktion) angezeigt. Drücken Sie die Taste "ZERO", um "L-ON" oder "L-OFF" zu wählen.

3. Funktion zur Beibehaltung der Ablesung:

Drücken Sie erneut die Taste "HOLD". In der Anzeige erscheint "H_ON" (Aktivierung der Funktion zur Speicherung der Daten, wenn das Gewicht von der Plattform genommen wird) oder "H_OFF" (Deaktivierung der Funktion). Drücken Sie die Taste "ZERO", um "L-ON" oder "L-OFF" zu wählen.

4. Um in den normalen Wägemodus zurückzukehren, schalten Sie das Gerät aus

und dann mit der Taste "ON/OFF" wieder ein. B. SBS-PT-200SK; SBS-PT-100SK:

1. Automatische Sleep-Funktion:

Schalten Sie das Gerät aus. Halten Sie die Taste "ZERO" einige Sekunden lang gedrückt und drücken Sie dann gleichzeitig die Taste "ON/OFF". Auf dem Display erscheint "A-OFF" (Deaktivierung der automatischen Sleep-Funktion). Drücken Sie die Taste "ZERO", um "A-ON" (Funktion aktivieren) oder "A-OFF" zu wählen.

2. Funktion der Hintergrundbeleuchtung des Displays:Drücken Sie die Taste UNIT. Drücken Sie erneut die Taste "HOLD".

Auf dem Display wird "L-ON" (Aktivierung der Displaybeleuchtung) oder "L- OFF" (Deaktivierung der Funktion) angezeigt. Drücken Sie die Taste "ZERO", um "L-ON" oder "L-OFF" zu wählen.

3. Um in den normalen Wägemodus zurückzukehren, schalten Sie das Gerät aus

und dann mit der Taste "ON/OFF" wieder ein.

1. Schalten Sie das Gerät ein, während Sie die "ZERO"-Taste gedrückt halten.

Wenn das Gerät gestartet wird, lassen Sie die "ZERO"-Taste los.

2. Drücken Sie dreimal die Taste "TARE". Das Gerät zeigt die Liste der verfügbaren

Funktionen an, die eingestellt werden können.

3. Um den angezeigten Parameter einzustellen, drücken Sie die Taste "UNIT". Die

Einstellung der Parameter erfolgt über die Taste "TARE".

4. Um zum Haupteinstellungsmenü zurückzukehren oder einen Parameter zu

überspringen und zum nächsten zu gehen, drücken Sie die Taste "ZERO". Verfügbare Einstellungen: Angezeigte Meldung Entsprechende Funktion Einstellmöglichkeiten der Funktion A-OFF Automatische Abschaltung (Einstellung der Zeit, nach der die Funktion aktiviert wird) Die automatische Abschaltung erfolgt nach: - 120, - 180, - 300 Sekunden der Inaktivität, - OFF (Funktion deaktiviert) b.L Hintergrundbeleuchtung - ON - an - AUS - aus - STB - schaltet sich ein, wenn sich ein Tier/Objekt auf der Plattform befindet; schaltet sich automatisch 12 Sekunden nach Stabilisierung des Messwerts aus - AUTO - ein, wenn sich ein Tier/Objekt auf der Plattform befindet; aus, wenn der Wert 0 istUNIT Wägeeinheit (die Auswahl der Wägeeinheit in diesem Menü ist dafür verantwortlich, dass sie beim Drücken der Taste "TARE" während der Messung erscheint) - ON kg oder OFF kg - Wiegen in Kilogramm ein/aus - ON LB oder OFF LB - Wiegen in Pfund ein/aus - ON oz oder OFF oz - Wiegen in Unzen ein/aus Por.u Standard-Wiegeeinheit Die gewählte Wägeeinheit wird nach dem Start angezeigt: - KG - Kilogramm - LB - Pfund - OZ - Unzen - KG.LB.OZ - Auswahl nach jeder Inbetriebnahme zu treffen G.SW Anwendung der Gravitationskraft auf das gewogene Objekt - ON - an - AUS - aus Bmi.sw Verwendung des Body- Mass-Index (BMI) - ON - an - AUS - aus bAud Geschwindigkeit der Datenübertragung (Körper)

• 9600 PAr Paritätsbit-Steuerung - nonE - keine - ungerade - ungerade - EwEn - gerade Mod Datenübertragung (über D-SUB-Anschluss). Legen Sie nach dem Anschließen des Geräts die Installations- CD in das Laufwerk ein. Öffnen Sie den Ordner "DVD" und doppelklicken Sie auf das Symbol "Access Port". - kEy - Datenübertragung nach Gedrückthalten der Taste "HOLD". - Stb - Datenübertragung nach Stabilisierung des Messwerts - coN - kontinuierliche Datenübertragung - OFF - Funktion deaktiviert Ani.sw Modus "Tierwägen - ON - aktiviert - OFF - deaktiviert FiLd.L Modus Tiergröße - STr - Großtier - WOCHE - Kleintier - nor - mittelgroßes TierLocK.r Aktivitätsmodus des Tieres - 10 - Tier mit geringer Aktivität - 30 - Tier mit normaler Aktivität - 50 - Tier mit hoher Aktivität - OFF - Funktion wird nicht berücksichtigt Pzr Prozentsatz des Gewichts auf der Waage, der nach der Aktivierung gleich dem Wert "0" ist

• 20 Kzr Prozentsatz des Gewichts auf der Waage, der die Nullstellungsfunktion aktiviert

1. Schalten Sie das Gerät ein, während Sie die "ZERO"-Taste gedrückt halten.

Drücken Sie nach dem Einschalten des Geräts, während Sie die Taste "ZERO" gedrückt halten, dreimal die Taste "UNIT". Das Gerät zeigt die Liste der verfügbaren Funktionen an, die eingestellt werden können.

2. Um den angezeigten Parameter einzustellen, drücken Sie die Taste "UNIT". Die

Einstellung der Parameter erfolgt über die Taste "TARE".

3. Um zum Haupteinstellungsmenü zurückzukehren oder einen Parameter zu

überspringen und zum nächsten zu gehen, drücken Sie die Taste "ZERO". Verfügbare Einstellungen: Angezeigte Meldung Entsprechende Funktion Einstellmöglichkeiten der Funktion CAPu Maximale Belastungseinheit - kg - lb CAP Max. Belastung Wenn die Taste "UNIT" gedrückt wird, wird "0000" angezeigt.

Drücken Sie die Taste "HOLD", um die gewünschte Ziffer in der angezeigten Zahlenfolge zu markieren. - Drücken Sie "TARE", um die markierte Ziffer zu erhöhen. CALU Kalibrierungseinheit - kg - lb CAL Kalibrierungswert Wenn die Taste "UNIT" gedrückt wird, wird "0000" angezeigt.- Drücken Sie die Taste "HOLD", um die gewünschte Ziffer in der angezeigten Zahlenfolge zu markieren. - Drücken Sie "TARE", um die markierte Ziffer zu erhöhen. DIVS Auflösung

• 2 ADC ADC-Verarbeitung (in Bits)

1. Automatische Sleep-Funktion:

- Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie die Taste "ZERO", bis Sie die Zeit auswählen, nach der die automatische Einschlaffunktion erfolgen soll: "A.120" (nach 120 Sekunden); "A.180" (nach 180 Sekunden); "A.300" (nach 300 Sekunden); "A.off" (Funktion aus).

2. Funktion der Hintergrundbeleuchtung des Displays:

- Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie die Taste HOLD. Auf dem Display erscheint die Meldung "L._". - Drücken Sie die Taste "ZERO", bis die Option ausgewählt ist: - Hintergrundbeleuchtung aktivieren "L.on" - die Hintergrundbeleuchtung ausschalten "L.off" - Schalten Sie die Hintergrundbeleuchtung erst ein, wenn der Messwert stabilisiert ist "L.Stb" - Schalten Sie die Hintergrundbeleuchtung ein, nachdem Sie das Gewicht auf die Plattform "L.Aut" gelegt haben.

3. Festlegen der Datenübertragungsgeschwindigkeit:

- Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie zweimal die Taste "HOLD". Auf dem Display wird "b._" angezeigt. - Drücken Sie die Taste "ZERO", bis die gewünschte Option ausgewählt ist: "b.9600"; "b.1200"; "b.2400"; "b.4800".4. Modus der Datenübertragung: - Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie die Taste "HOLD" dreimal. Auf dem Display wird die Meldung "n._" angezeigt. - Drücken Sie die Taste "ZERO", bis die Option ausgewählt ist: - kontinuierliche Datenübertragung "n.Con" - Datenübertragung erst, nachdem der Computer den Befehl "n.Conn" erteilt hat - Datenübertragung bei gedrückter Taste "HOLD" - "n.key" - Datenübertragung nach Stabilisierung des Messwerts "n.Stb"

5. Funktion zur Auswahl der Maßeinheit:

- Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie die Taste "HOLD" viermal. Auf dem Display erscheint die Meldung "U._". - Drücken Sie die Taste "ZERO", bis sie die Option zur Auswahl der Maßeinheit "U.on" oder die Option zum Ausschalten der Messung in kg "U.off" erreicht.

6. Funktion der Taste "HOLD":

- Während Sie die Taste "HOLD" gedrückt halten, schalten Sie das Gerät mit der Taste "ON/OFF" ein. Auf dem Display wird "A._" angezeigt. - Drücken Sie die Taste "HOLD" fünfmal. Auf dem Display erscheint die Meldung "K._". - Drücken Sie die Taste "ZERO" so lange, bis Sie die Option der durch die Taste "HOLD" auszuführenden Funktion gewählt haben: Beibehaltung des Messwertes "K.PCS" oder Berechnung der Stückzahl auf der Plattform "K.HOLD". ACHTUNG! Drücken Sie die Taste "ON/OFF", um die Änderungen zu speichern und das Einstellungsmenü zu verlassen. E. SBS-LW-40:

1. Automatische Sleep-Funktion:Während Sie die "ZERO/TARE"-Taste gedrückt halten, schalten Sie das Gerät

mit der "ON/OFF"-Taste ein. Auf dem Display wird "A_ON" oder "A_OFF" angezeigt. Drücken Sie die Taste "ZERO/TARE" so lange, bis sie gedrückt wird, um die Option zum Aktivieren von "A_ON" oder zum Deaktivieren von "A_OFF" der automatischen Sleep-Funktion auszuwählen.

2. Funktion der Hintergrundbeleuchtung des Displays:

Drücken Sie die Taste UNIT. Auf dem Display wird "L_ON" oder "L_OFF" angezeigt. Drücken Sie die Taste "ZERO/TARE" bis zum Anschlag, um die Option "L_ON" zu aktivieren oder "L_OFF" der Hintergrundbeleuchtung des Displays zu deaktivieren.

3. Automatische Lesespeicherfunktion:

Drücken Sie die Taste UNIT. Auf dem Display wird "H_ON" oder "H_OFF" angezeigt. Drücken Sie die Taste "ZERO/TARE" bis zur Auswahl der Option "H_ON" oder "H_OFF" der automatischen Messwertspeicherfunktion.

4. Drücken Sie die Taste "ON/OFF", um das Gerät auszuschalten und die

Änderungen zu speichern.

FEHLER-MELDUNGEN A. SBS-PT-200S; SBS-PT-100S; SBS-PT-200SB; SBS-PT-100SB1: - Err-0": Überlastung der Wägeplattform - Err-5": Lesung ist nicht stabil - Err-C": Kalibrierungsfehler - ein Gewicht mit dem richtigen Defekt wurde nicht auf die Plattform gelegt - ": niedriger Ladezustand der Batterie B. SBS-PT-200SK; SBS-PT-100SK: - ": niedriger Ladezustand der Batterie - Err-0": Überlastung der Wägeplattform - Err-Z": Bereich der Nullwerte stimmt beim Einschalten des Geräts nicht überein - Err-S": Messwert ist nicht stabil - Err-C": Kalibrierungsfehler - ein Gewicht mit dem richtigen Defekt wurde nicht auf die Plattform gelegtC. SBS-PT-60SNL; SBS-PT-150SNL: - Err-0": Überlastung der Wägeplattform - Err-2": der Bereich der Nullwerte stimmt beim Einschalten des Geräts nicht überein - Err-5": Lesung ist nicht stabil - Err-C": Kalibrierungsfehler - ein Gewicht mit dem richtigen Defekt wurde nicht auf die Plattform gelegt - ": niedriger Ladezustand der Batterie D. SBS-PT-30SN; SBS-PT-150SN: - Err-0": Überlastung der Wägeplattform - ": niedriger Ladezustand der Batterie E. SBS-LW-40: - Err-0": Überlastung der Wägeplattform - LoB": niedriger Batteriestand 3.4. Reinigung und Wartung a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel. b) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. c) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen. d) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden. e) Der Akku darf nicht im Gerät gelassen werden, wenn es über einen längeren Zeitraum nicht verwendet werden soll. f) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch. g) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können. h) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann. ANWEISUNGEN FÜR DIE SICHERE ENTSORGUNG VON BATTERIEN: Die Geräte sind mit AA-Batterien ausgestattet. Der verbrauchte Akku wird analog zum Vorgang des Einsetzens entnommen.Verbrauchte Batterien müssen an eine für die Entsorgung zuständige Sammelstelle abgegeben werden. ENTSORGUNG VON ALTGERÄTEN: Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt. Ihre örtliche Verwaltung gibt Ihnen Auskunft über die geeignete Entsorgungsstelle für Altgeräte.Technical Data Parameter description Parameter value Product name Postal scale Model SBS-PT- 200S SBS-PT- 100S SBS-PT- 200SB SBS-PT- 100SB Dimensions [length x width x height + leg height; mm] 310 x 320 x 35 + 5 360 x 425 x 40 + 5 360 x 405 x 35 + 5 Length of cable connecting the display to the weighing platform (min-max; m) 1.1-2.2 1.4-3 1.1-2.2 Weight [kg]
