BEDIENUNGSANLEITUNG LM 53036 Bp Kärcher

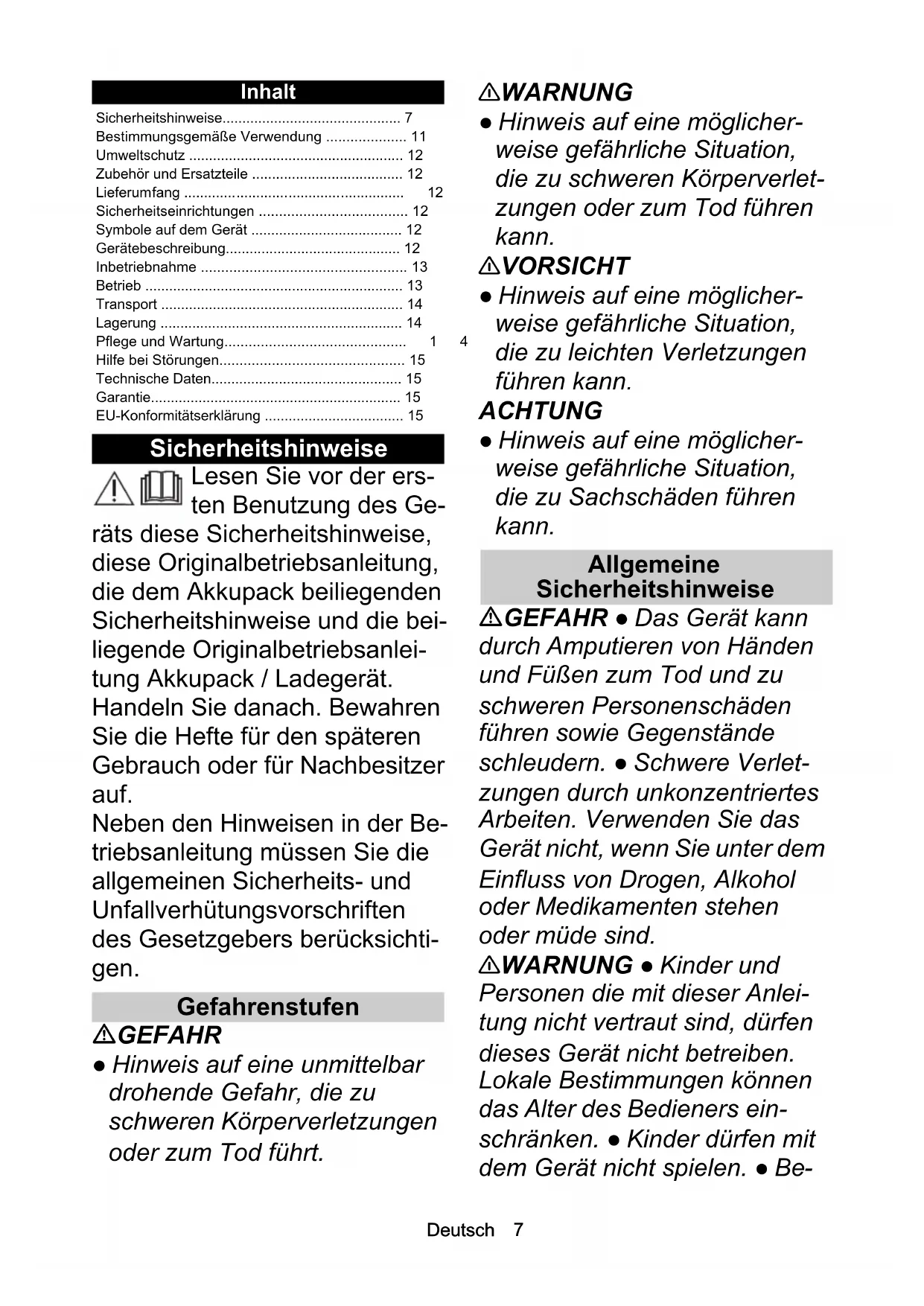

• T U V W X YZ AA AB ACDeutsch 7 Inhalt Sicherheitshinweise Lesen Sie vor der ers- ten Benutzung des Ge- räts diese Sicherheitshinweise, diese Originalbetriebsanleitung, die dem Akkupack beiliegenden Sicherheitshinweise und die bei- liegende Originalbetriebsanlei- tung Akkupack / Ladegerät. Handeln Sie danach. Bewahren Sie die Hefte für den späteren Gebrauch oder für Nachbesitzer auf. Neben den Hinweisen in der Be- triebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichti- gen. Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu schweren Körperverlet- zungen oder zum Tod führen kann. 몇 VORSICHT ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu leichten Verletzungen führen kann. ACHTUNG ● Hinweis auf eine möglicher- weise gefährliche Situation, die zu Sachschäden führen kann. Allgemeine Sicherheitshinweise GEFAHR ● Das Gerät kann durch Amputieren von Händen und Füßen zum Tod und zu schweren Personenschäden führen sowie Gegenstände schleudern. ● Schwere Verlet- zungen durch unkonzentriertes Arbeiten. Verwenden Sie das Gerät nicht, wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen oder müde sind. 몇 WARNUNG ● Kinder und Personen die mit dieser Anlei- tung nicht vertraut sind, dürfen dieses Gerät nicht betreiben. Lokale Bestimmungen können das Alter des Bedieners ein- schränken. ● Kinder dürfen mit dem Gerät nicht spielen. ● Be- Sicherheitshinweise p. 7
• Bestimmungsgemäße Verwendung p. 11
• Umweltschutz p. 12
• Zubehör und Ersatzteile p. 12
• Lieferumfang p. 12
• Sicherheitseinrichtungen p. 12
• Symbole auf dem Gerät p. 12
• Gerätebeschreibung p. 12
• Inbetriebnahme p. 13
• Betrieb p. 13
• Transport p. 14
• Lagerung p. 14
• Pflege und Wartung p. 14
• Hilfe bei Störungen p. 15
• Technische Daten p. 15
• Garantie p. 15
• EU-Konformitätserklärung Deutsch aufsichtigen Sie Kinder, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. ● Verwen- den Sie das Gerät ausschließ- lich mit dem in dieser Betriebsanleitung spezifizierten Akkupack. Beachten Sie bei der Verwendung von akkubetriebe- nen Geräten die grundsätzli- chen Vorsichtsmaßnahmen, um das Risiko von Verletzungen, ei- nes Feuers und eines auslau- fenden Akkus zu reduzieren. ● Tragen Sie beim Arbeiten mit dem Gerät lange, schwere Ho- sen, langärmelige Kleidung und rutschfeste Stiefel. Arbeiten Sie nicht barfuß. Tragen Sie keine Sandalen oder kurze Hosen. Vermeiden Sie locker sitzende Kleidung oder Kleidung mit Schnüren und Bändern. ● Tra- gen Sie eine Schutz- oder Si- cherheitsbrille mit Seitenschutz. ● Führen Sie das Gerät immer quer entlang eines Hanges. Ge- fahr von schweren Verletzun- gen, wenn Sie das Gerät bei der Arbeit an Hängen nach oben und unten führen. ● Laufen Sie nicht, sondern gehen Sie bei der Arbeit mit dem Gerät. Sorgen Sie für einen festen, sicheren Stand und halten Sie das Gleichgewicht, insbesondere bei der Arbeit an Hängen. ● Un- fallgefahr durch Ausrutschen. Verwenden Sie das Gerät nicht am Rand von Abhängen, Grä- ben, an übermäßigen Steigun- gen oder Böschungen. 몇 VORSICHT ● Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Geräts vertraut. Arbeitsplatzsicherheit GEFAHR ● Schwere Verlet- zungen, wenn vom Schneid- messer Gegenstände geschleudert werden oder sich Draht oder Schnur im Schneid- werkzeug verfängt. Untersu- chen Sie den Arbeitsbereich vor der Verwendung gründlich auf Gegenstände wie Steine, Stö- cke, Metall, Draht, Knochen oder Spielzeug und entfernen Sie diese. ● Verwenden Sie das Gerät niemals, wenn sich Perso- nen, insbesondere Kinder oder Tiere im Umkreis von 15 m be- finden, da die Gefahr besteht, dass vom Schneidmesser Ge- genstände geschleudert wer- den. ● Explosionsgefahr. Das Gerät erzeugt Funken, die Staub, Gas oder Dämpfe ent- zünden können. Betreiben Sie das Gerät nicht in einer explosi- onsgefährdeten Umgebung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. ● Schwere Unfälle mit Kindern. Kinder können sich von dem Gerät und der Aktivität angezo- gen fühlen. Behalten Sie Kinder im Auge, da sie sich nicht unbe-Deutsch 9 dingt dort aufhalten, wo Sie sie zuletzt gesehen haben. 몇 WARNUNG ● Verwenden Sie das Gerät nicht bei Blitzschlag- gefahr. ● Mähen Sie immer im Tageslicht oder bei guter künstli- cher Beleuchtung. ● Halten Sie Kinder aus der Mähumgebung fern und unter Aufsicht eines Er- wachsenen, der nicht der Bedie- ner ist; seien Sie wachsam und schalten Sie das Gerät aus, wenn ein Kind die Mähumge- bung betritt. ● Seien Sie vorsich- tig, wenn Sie sich blinden Ecken, Sträuchern, Bäumen oder Objekten nähern, die Ihre Sicht beeinträchtigen könnten. ACHTUNG ● Der Bediener des Geräts ist für Unfälle mit ande- ren Personen oder deren Eigen- tum verantwortlich. Sicherer Betrieb GEFAHR ● Stellen Sie vor je- der Verwendung des Geräts si- cher, dass Messer, Messerbolzen und Messerein- heit weder abgenutzt noch be- schädigt sind. ●  Verriegeln Sie den Ein-/ Ausschalter niemals in der EIN-Position, dies ist extrem gefährlich. ● Ziehen Sie das Ge- rät nur rückwärts, wenn es abso- lut notwendig ist. Müssen Sie das Gerät von einer Wand oder einem Hindernis fortziehen, so sehen Sie zuerst nach unten, um zu vermeiden dass Sie stol- pern oder mit dem Gerät über ih- re Füße fahren. ● Gefahr in Kontakt mit dem freiliegenden Messer zu kommen oder von geschleuderten Gegenständen getroffen zu werden. Kippen Sie das Gerät nicht, wenn Sie den Motor starten oder während der Motor läuft. Falls ein Kippen ab- solut notwendig ist, z. B. um den Start zu erleichtern, können Sie die Vorderseite des Geräts um 5 cm anheben. Drücken Sie da- zu den Handgriff vorsichtig nach unten. Sie müssen das Gerät in die normale Betriebsposition bringen (d.h. alle vier Räder auf dem Boden), bevor Sie mit dem Mähvorgang beginnen. ● Mes- ser, die mit einem stromführen- den Kabel in Kontakt kommen, können freiliegende Metallteile des Gerätes unter Strom setzen und einen elektrischen Schlag verursachen. 몇 WARNUNG ● Die Messer des Geräts sind scharf. Tragen Sie feste Schutzhandschuhe und arbeiten Sie vorsichtig, wenn Sie Montieren, Austau- schen, Reinigen oder den Sitz von Schrauben prüfen. ● Erset- zen Sie abgenutzte oder be- schädigte Teile satzweise, um die Balance zu erhalten. ● Stel- len Sie sicher, dass das Gerät in einem sicheren Zustand ist, in- dem Sie in regelmäßigen Ab- ständen prüfen, ob Bolzen,10 Deutsch Muttern und Schrauben fest an- gezogen sind. ● Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Gerät in Be- trieb nehmen. ● Betreiben Sie das Gerät niemals, wenn der Ein-/ Ausschalter am Handgriff nicht ordnungsgemäß ein- oder ausschaltet. ● Betätigen Sie das Gerät nicht mit Gewalt. ● Halten Sie den Motor an, um die Mes- ser zu stoppen, wenn Sie das Gerät zum oder vom Mähbe- reich transportieren oder das Gerät beim Überqueren von an- derem Untergrund als Gras kip- pen. ● Stoppen Sie das Messer, bevor Sie Kiesflächen überque- ren. ● Verwenden Sie das Gerät niemals mit defekten Schutzvor- richtungen oder ohne Sicher- heitsvorrichtungen, wie z. B. Abweisern und / oder dem Gras- fangsack. ● Halten Sie Ihre Hän- de oder Füße nicht in die Nähe von oder unter rotierende Teile. Schalten Sie den Motor gemäß Anleitung an. ● Heben oder tra- gen Sie das Gerät niemals mit laufendem Motor. ● Unebenes Terrain birgt eine erhöhte Rutsch- und Unfallgefahr. Mei- den Sie Löcher, Furchen, Un- ebenheiten, Steine oder sonstige versteckte Objekte. ● Starten Sie das Gerät nur, wenn Sie sich im sicheren Be- reich hinter dem Griff befinden. Alle vier Räder auf dem Bo- den stehen. Der Gras-Auswurfschacht nicht frei liegt, sondern vom Grasfangsack oder der Abde- ckung geschützt ist. Hände und Füße aller Perso- nen fern vom Schneidgehäu- se sind. ● Schalten Sie den Motor aus und entfernen Sie den Sicher- heitsschlüssel. Stellen Sie si- cher dass alle beweglichen Teile vollständig angehalten sind: Immer, wenn Sie das Gerät unbeaufsichtigt zurücklas- sen, einschließlich bei der Entsorgung des Grasschnitts. Bevor Sie eine Blockierung entfernen oder die Auswurföff- nung reinigen. Bevor Sie das Gerät prüfen, reinigen oder daran arbeiten. Nachdem Sie einen Fremd- körper getroffen haben. Prü- fen Sie das Gerät erst auf Schäden und reparieren Sie diese, bevor Sie das Gerät wieder starten. Bevor Sie den Grasfangsack entfernen oder die Abdeckung des Grasauswurfs öffnen. Wenn das Gerät anfängt un- gewöhnlich zu vibrieren. Prü- fen Sie das Gerät sofort: – Auf lockere Teile. Ziehen Sie lockere Teile falls erforder- lich fest.Deutsch 11 – Auf Schäden, insbesondere am Messer. Reparieren bzw. ersetzen Sie beschädigte Teile. 몇 VORSICHT ● Prüfen Sie den Grasfangsack regelmäßig auf Abnutzung und Verschleiß. ACHTUNG ● Stellen Sie sicher, dass das Motorkontrollkabel bei der Montage oder dem Einklap- pen des Griffs niemals einge- klemmt oder anderweitig beschädigt wird. Restrisiken 몇 WARNUNG ● Auch wenn das Gerät wie vor- geschrieben verwendet wird, bleiben gewisse Restrisiken bestehen. Die folgenden Ge- fahren können bei der Benut- zung des Geräts entstehen: Vibration kann Verletzungen verursachen. Verwenden Sie für jede Arbeit das richtige Werkzeug, verwenden Sie die vorgesehenen Griffe und schränken Sie die Arbeitszeit und Exposition ein. Lärm kann zu Hörschäden führen. Tragen Sie einen Ge- hörschutz und schränken Sie die Belastung ein. Verletzungen durch Kontakt mit den Messern. Verletzungen durch geschleu- derte Gegenstände. Risikoverringerung 몇 VORSICHT ● Längere Benutzungsdauer des Geräts kann zu vibrations- bedingten Durchblutungsstö- rungen in den Händen führen. Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt: Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Finger- kribbeln) Niedrige Umgebungstempe- ratur. Tragen Sie warme Handschuhe zum Schutz der Hände. Durch festes Zugreifen behin- derte Durchblutung. Ununterbrochener Betrieb ist schädlicher als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, lang andau- ernder Benutzung des Geräts und bei wiederholtem Auftre- ten von Symptomen, wie z. B. Fingerkribbeln, kalte Finger, sollten Sie einen Arzt aufsu- chen. Bestimmungsgemäße Verwendung GEFAHR Nicht bestimmungsgemäße Verwendung Lebensgefahr durch Schnittverletzungen Verwenden Sie das Gerät nur bestimmungsgemäß. Der Akku-Rasenmäher ist für den gewerblichen Ge- brauch geeignet. Das Gerät ist nur zum Einsatz im Freien vorgese- hen. Das Gerät ist zum Mähen von Hausrasen bestimmt.12 Deutsch Das Gerät ist dafür vorgesehen, von Hand gescho- ben oder mit Power-Assist-Funktion genutzt zu wer- den. Das Gerät sollte nicht gezogen werden. Auf dem Gerät darf nicht geritten werden. Jede andere Verwendung ist unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Der Lieferumfang des Geräts ist auf der Verpackung ab- gebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Trans- portschäden benachrichtigen Sie bitte Ihren Händler. Sicherheitseinrichtungen 몇 VORSICHT Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitsein- richtungen. Überlastschutz Das Gerät ist mit einem Überlastschutz ausgestattet. Wird eine Überlastung festgestellt, schaltet das Gerät automatisch aus. Kippschutz Das Gerät ist mit einem Kippschalter ausgestattet, der bei einem Neigungswinkel von über 45° das Starten des Geräts verhindert. Symbole auf dem Gerät Gerätebeschreibung In dieser Betriebsanleitung wird die maximale Ausstat- tung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Abbildungen siehe Grafikseite. Abbildung A 1 Entriegelung Akkupack 2 Ladezustandsanzeige 3 Typenschild 4 Push-Assist-Hebel 5 Hebel EIN / AUS 6 Schieberegler Geschwindigkeitsregelung 7 Startknopf 8 Motorkontrollkabel 9 Teleskopgriff 10 Griffsperre 11 Grasfangsack 12 Schnellverschluss 13 Hebel Schnitthöhenverstellung 14 Anzeige Schnitthöhe 15 Fangschutz 16 Mulchkeil 17 *Seitenauswurf 18 Sicherheitsschlüssel 19 *Akkupack Battery Power+ 36V (2x) 20 *Schnellladegerät Battery+ Power 36V p. 158

• optional Akkupack Das Gerät kann mit zwei 36 V Kärcher Battery Power+ Akkupacks betrieben werden. Befolgen Sie alle Warnungen und Sicher- heitshinweise. Lesen und verstehen Sie alle Anweisungen, bevor Sie das Produkt benut- zen. Achten Sie auf geschleuderte oder fliegende Objekte. Halten Sie alle Zuschauer, besonders Kinder und Haustiere, mindestens 15 m vom Ar- beitsbereich fern. Achten Sie auf scharfe Messer. Die Klingen drehen sich weiter nachdem der Motor aus- geschaltet ist. Entfernen Sie vor der Wartung den Sicher- heitsschlüssel. Tragen Sie bei der Arbeit einen geeigneten Augen- und Gehörschutz. Arbeiten Sie nicht an steilen Hängen. Setzen Sie das Gerät keinem Regen aus. Der auf dem Etikett angegebene garantierte Schalldruckpegel beträgt 95 dB.Deutsch 13 Inbetriebnahme Griff einstellen

1. Den Teleskopgriff umklappen.

a Beide Schnellverschlüsse herausziehen. Abbildung B b Die Schnellverschlüsse drehen. Die Schnellverschlüsse sind entriegelt. c Den Teleskopgriff umklappen. d Die Schnellverschlüsse arretieren.

2. Den Teleskopgriff verlängern.

a Die Griffsperren entriegeln. Abbildung C b Den Teleskopgriff vollständig herausziehen. c Die Griffsperren verriegeln. Hinweis Das Gerät funktioniert nur, wenn der Teleskopgriff voll- ständig herausgezogen ist und die Griffsperren verrie- gelt sind.

3. Ggf. den Neigungswinkel des Griffs einstellen.

a Beide Schnellverschlüsse herausziehen. Abbildung B b Die Schnellverschlüsse drehen. Die Schnellverschlüsse sind entriegelt. c Den Neigungswinkel wählen. d Die Schnellverschlüsse arretieren. Mulchkeil montieren Der Mulchkeil wird verwendet, wenn der Grasschnitt auf dem Rasen liegen bleiben soll.

1. Den Griff des Mulchkeils nach oben ziehen.

2. Den Mulchkeil im Auswurfschacht anbringen.

3. Den Griff des Mulchkeils nach unten drücken.

Der Mulchkeil wird im Gerät arretiert. Grasfangsack montieren Der Grasfangsack wird verwendet, wenn der Gras- schnitt zur Entsorgung gesammelt werden soll.

1. Ggf. den Mulchkeil entfernen.

a Den Griff des Mulchkeils nach oben ziehen. Abbildung G Der Mulchkeil wird entriegelt. b Den Mulchkeil aus dem Auswurfschacht entfer- nen

2. Den Grasfangsack am Auswurfschacht einhängen.

Abbildung H Seitenauswurf montieren Der Seitenauswurf wird verwendet, wenn der Gras- schnitt seitlich ausgeworfen werden soll.

1. Ggf. den Mulchkeil entfernen.

a Den Griff des Mulchkeils nach oben ziehen. Abbildung G Der Mulchkeil wird entriegelt. b Den Mulchkeil aus dem Auswurfschacht entfer- nen

2. Den Seitenauswurf am Auswurfschacht einhängen.

Abbildung I Akkupacks montieren

1. Die Akkupacks in die Aufnahme des Geräts schie-

ben bis sie hörbar einrasten. Abbildung J Sicherheitsschlüssel einsetzen

1. Den Sicherheitsschlüssel einsetzen.

Abbildung K Die Markierung auf dem Sicherheitsschlüssel gibt an, welcher Akkupack im Betrieb verwendet wird. Betrieb Allgemeine Hinweise zur Handhabung des Rasenmähers Die Laufzeit des Akkus hängt von mehreren Faktoren ab: Vom Zustand, der Länge und der Dichte des Grases Von der eingestellten Schnitthöhe Maximale Flächenleistung, abhängig von der Grasbe- schaffenheit: ca. 2500 m

Das Resultat des Mähvorgangs kann wie folgt optimiert werden: Höchstens ein Drittel der Grashöhe abschneiden. Beim Mähen von hohem Gras die Geschwindigkeit reduzieren, mit der das Gerät geschoben wird bzw. bei aktivierter Push-Assist-Funktion vorwärts fährt. Hinweis Mähen Sie kein nasses Gras. Nasses Gras klebt an der Unterseite des Rasenmähers und verhindert das ord- nungsgemäße Sammeln im Grasfangsack oder den Auswurf des Schnittguts. Rasen mähen 몇 WARNUNG Anheben oder Kippen des Rasenmähers während des Betriebs Schnittverletzungen Das Messer des Akku-Rasenmähers dreht sich unge- fähr parallel zum Boden, über den es sich bewegt. Ach- ten Sie darauf, dass alle vier Räder beim Mähen den Boden berühren.

1. Den Grasfangsack, den Seitenauswurf oder den

Mulchkeil montieren (siehe Kapitel Inbetriebnah- me).

2. Mit dem Hebel Schnitthöhenverstellung die Schnitt-

höhe einstellen. Abbildung L Die Schnitthöhe richtet sich nach dem Zustand, der Länge und der Dichte des Grases (siehe Kapitel All- gemeine Hinweise zur Handhabung des Rasenmä- hers).

3. Den Hebel EIN / AUS drücken.

4. Den Startknopf drücken. Dabei den Hebel EIN /

AUS gedrückt lassen. Das Gerät startet. Bei Verwendung des Grasfangsacks diesen regelmäßig leeren, da sonst der Auswurfschacht durch Grasschnitt verstopfen kann (siehe Kapitel Grasfangsack leeren). Push-Assist-Funktion Die Push-Assist-Funktion aktiviert die Selbstfahrfunkti- on des Geräts. Der Hebel EIN / AUS ist gedrückt.

1. Den Push-Assist-Hebel drücken.

Abbildung N Die Push-Assist-Funktion wird aktiviert. Das Gerät fährt vorwärts, ohne dass es vom Bediener gescho- ben werden muss.

2. Am Schieberegler Geschwindigkeitsregelung die

Geschwindigkeit einstellen, mit der das Gerät vor- wärts fahren soll. Abbildung O

3. Den Push-Assist-Hebel loslassen.

Abbildung P14 Deutsch Die Push-Assist-Funktion wird deaktiviert. Das Ge- rät mäht weiter, muss aber vom Bediener gescho- ben werden. Betrieb unterbrechen

1. Den Grasfangsack entfernen.

Abbildung R Beim Entfernen des Grasfangsacks darauf achten, dass das Motorkontrollkabel in der Kabelhalterung bleibt.

2. Den Grasfangsack leeren.

Sicherheitsschlüssel entfernen Vor Entnahme der Akkupacks muss der Sicherheits- schlüssel entfernt werden.

1. Den Sicherheitsschlüssel aus dem Gerät ziehen.

Abbildung S Akkupacks entfernen Hinweis Entfernen Sie bei längeren Arbeitsunterbrechungen beide Akkupacks aus dem Gerät und sichern Sie sie ge- gen unbefugte Nutzung

1. Die Taste Entriegelung Akkupack in Richtung Akku-

pack ziehen. Abbildung T

2. Die Entriegelungstaste Akkupack drücken, um den

Akkupack zu entriegeln.

3. Den Akkupack aus dem Gerät entnehmen.

1. Die Akkupacks aus dem Gerät entfernen (siehe Ka-

pitel Akkupacks entfernen).

2. Das Gerät reinigen (siehe Kapitel Gerät reinigen).

Transport 몇 WARNUNG Scharfes Messer Schnittverletzungen Seien Sie vorsichtig, wenn Sie das Gerät kippen oder anheben. Halten Sie alle Körperteile vom Messer fern.

1. Das Gerät ausschalten (siehe Kapitel Betrieb unter-

2. Sicherstellen, dass das Messer sich nicht mehr

3. Das Gerät abkühlen lassen.

4. Den Sicherheitsschlüssel entfernen.

5. Die Akkupacks entfernen (siehe Kapitel Akkupacks

6. Beim Transport in Fahrzeugen das Gerät gegen

Rutschen und Kippen sichern. Lagerung Vor jeder Lagerung das Gerät reinigen (siehe Kapitel Gerät reinigen).

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks

3. Die Griffsperren entriegeln.

4. Den Teleskopgriff vollständig einschieben.

5. Die Griffsperren verriegeln.

6. Die Schnellverschlüsse lösen und den Griff einklap-

7. Das Gerät an einem trockenen und gut belüfteten

Ort lagern. Von korrodierend wirkenden Stoffen wie Gartenchemikalien und Enteisungssalzen fernhal- ten. Das Gerät nicht im Freien lagern. Pflege und Wartung 몇 WARNUNG Scharfes Messer Schnittverletzungen Seien Sie vorsichtig, wenn Sie das Gerät kippen oder anheben. Halten Sie alle Körperteile vom Messer fern. Gerät reinigen

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks

3. Nach jeder Nutzung die Oberfläche des Geräts mit

einem weichen, trockenen Lappen oder einer Bürs- te reinigen. Abbildung W Vor längerer Lagerung das Messer reinigen.

4. Das Gerät zur Seite kippen.

5. Das Messer und die Unterseite des Geräts mit einer

Bürste reinigen. Abbildung Y Blockierungen entfernen 몇 WARNUNG Entfernen von Blockierungen Schnittverletzungen durch scharfes Messer oder scharfkantige Gegenstände Tragen Sie Schutzhandschuhe, wenn Sie eine Blockie- rung prüfen oder entfernen.

1. Das Gerät ausschalten und warten, bis das Messer

zum Stillstand gekommen ist.

2. Den Sicherheitsschlüssel entfernen.

3. Die Akkupacks entfernen (siehe Kapitel Akkupacks

4. Den Grasfangsack entfernen und auf Blockierungen

prüfen. Gegebenenfalls Blockierungen entfernen.

5. Den Auswurfschacht auf Blockierungen prüfen. Ge-

gebenenfalls Blockierungen entfernen.

6. Das Gerät zur Seite kippen.

7. Die Unterseite des Geräts und das Messer auf Blo-

ckierungen prüfen. Blockierungen vorsichtig entfer- nen, da sich das Messer während des Vorgangs bewegen kann. Messer ersetzen

1. Den Sicherheitsschlüssel entfernen.

2. Die Akkupacks entfernen (siehe Kapitel Akkupacks

3. Die Unterseite des Geräts reinigen (siehe Kapitel

4. Das Messer fixieren und die Schraube lösen.

5. Das Messer entfernen und entsorgen.

6. Das neue Messer in die Halterung einsetzen.

7. Das Messer fixieren und die Schraube anziehen.

Abbildung ACDeutsch 15 Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden- dienst. Das Gerät schaltet aus Der Überlastschutz des Geräts hat ausgelöst.

1. Den Hebel EIN / AUS loslassen.

2. Den Startknopf und den Hebel EIN / AUS drücken.

Der Überhitzungsschutz des Akkupacks hat ausgelöst.

1. Warten bis die Temperatur des Akkupacks im Nor-

2. Falls das Gerät sich nicht einschalten lässt, den Ak-

kupack laden. Die Ladezustandsanzeige zeigt nicht an Der Überhitzungsschutz des Akkupacks hat ausgelöst. Den Hebel EIN / AUS loslassen. Den Akkupack entfernen. Technische Daten Technische Änderungen vorbehalten. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Akku-Rasenmäher Typ: 1.042-50x.x Einschlägige EU-Richtlinien 2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU Angewandte harmonisierte Normen EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Angewandtes Konformitätsbewertungsverfahren 2000/14/EG und geändert durch 2005/88/EG: Anhang

Schallleistungspegel dB(A) Gemessen: 93,7 Garantiert: 95 Name und Anschrift der beteiligten benannten Stel-

TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Die Unterzeichnenden handeln im Auftrag und mit Voll- macht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/11/01 Leistungsdaten Gerät Nennspannung V 36 Schnittbreite cm 53 Schnitthöhe cm 3-11 Volumen Grasfangsack l 70 Höchstgeschwindigkeit /min 3100 ±

Ermittelte Werte gemäß EN 60335-2-77 Schalldruckpegel L

dB(A) 82,2 Unsicherheit K

dB(A) 3,0 Schallleistungspegel L

dB(A) 95 Hand-Arm-Vibrationswert rechter Handgriff m/s

0,8 Hand-Arm-Vibrationswert linker Handgriff m/s

0,8 Unsicherheit K m/s

1,5 Maße und Gewichte Länge x Breite x Höhe mm 1568 x 548 x
