S7P - Fenster DOMETIC - Kostenlose Bedienungsanleitung

Produkttyp	Wohnmobilfenster, Ausstellfenster
Marke	Dometic
Modell	S7P
Abmessungen (Beispiel)	280 x 380 mm, 490 x 500 mm, 560 x 465 mm, 700 x 510 mm, 960 x 450 mm
Gewicht (je nach Größe)	Von 2,9 kg bis 6,1 kg
Kompatible Wandstärke	22 bis 43 mm
Empfohlener Krümmungsradius	5 000 mm
Öffnung	90°-Drehverschluss, einstellbarer Öffnungswinkel
Schließung	Manuell durch Verschluss
Material der Scheibe	Acrylglas (Plexiglas)
Reinigung und Pflege	Dometic Acrylglas-Politur, Spezialtuch und Reiniger verwenden; Talkum für Dichtungen
Sicherheit	Während der Fahrt schließen; bei starkem Wind oder Regen nicht öffnen; vor Abfahrt auf Risse prüfen
Verfügbares Zubehör	Car Plissee-Sonnenschutz, Montageset (Schrauben und Halteklammern)
Halteklammern	Verschiedene Typen je nach Wandstärke (M 1139 bis M 1146)
Garantie	Gesetzlich, Kundendienst über dometic.com/dealer
Bestimmungsgemäße Verwendung	Montage in Kastenwagen mit gewölbter Außenfläche
Lieferumfang	Fenster, Bedienungsanleitung
Montageanleitung enthalten	Ja, detaillierte Anleitung mit Schemata
Anzahl der Seiten der Anleitung	128 Seiten

Häufig gestellte Fragen - S7P DOMETIC

Wie installiere ich das Dometic S7P Fenster?

Die Installation erfordert das Ausschneiden einer Öffnung in der Fahrzeugwand, das Auftragen von Butyldichtstoff, das Einsetzen des Fensters von außen und das Befestigen mit Schrauben und Halteklammern, die an die Wandstärke (22-43 mm) angepasst sind. Befolgen Sie die Schemata in der Anleitung.

Welche Abmessungen sind für die S7P verfügbar?

Es werden mehrere Größen angeboten, z.B. 280x380 mm, 490x500 mm, 560x465 mm, 700x510 mm, 960x450 mm usw. Die vollständige Liste finden Sie in der Anleitung.

Wie reinige ich das Acrylglas des Fensters?

Verwenden Sie ausschließlich Dometic-Produkte: Acrylglas-Politur (Art.-Nr. 9600000128), Spezialtuch (Art.-Nr. 9600000130) und Reiniger (Art.-Nr. 9600000129). Verwenden Sie niemals scharfe oder harte Gegenstände.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu beachten?

Schließen Sie das Fenster immer vor der Fahrt. Öffnen Sie es nicht bei starkem Wind oder Regen. Überprüfen Sie vor jeder Abfahrt, ob es richtig verriegelt und ohne Risse ist.

Welches Zubehör ist für die S7P erhältlich?

Sie können einen Car Plissee-Sonnenschutz und ein Montageset mit Schrauben und Halteklammern hinzufügen. Dieses Zubehör ist nicht im Lieferumfang enthalten.

Wie wähle ich die richtigen Halteklammern aus?

Messen Sie die Wandstärke Ihres Fahrzeugs. Beachten Sie die Tabelle in der Anleitung: Für 22-23 mm verwenden Sie die Klammer M 1139, für 24-25 mm die M 1110 usw.

Ist das S7P Fenster für alle Fahrzeuge geeignet?

Es ist für Kastenwagen mit gewölbter Außenfläche und einem Krümmungsradius von 5000 mm ausgelegt. Die Wandstärke muss zwischen 22 und 43 mm liegen.

Wie pflege ich die Gummidichtungen?

Verwenden Sie Talkum für die Pflege der Gummidichtungen. Dies verhindert Austrocknung und verlängert ihre Lebensdauer.

Was tun bei Fehlfunktion?

Wenden Sie sich sofort an ein Fachunternehmen. Für Reparaturen unter Garantie wenden Sie sich an einen Dometic Servicepartner (siehe dometic.com/dealer).

Wo finde ich die vollständige Anleitung für die S7P?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung anfordern, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG S7P DOMETIC

Montage- und Bedienungsanleitung ..... 10

Fenêtre murale

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com, dometic.com.

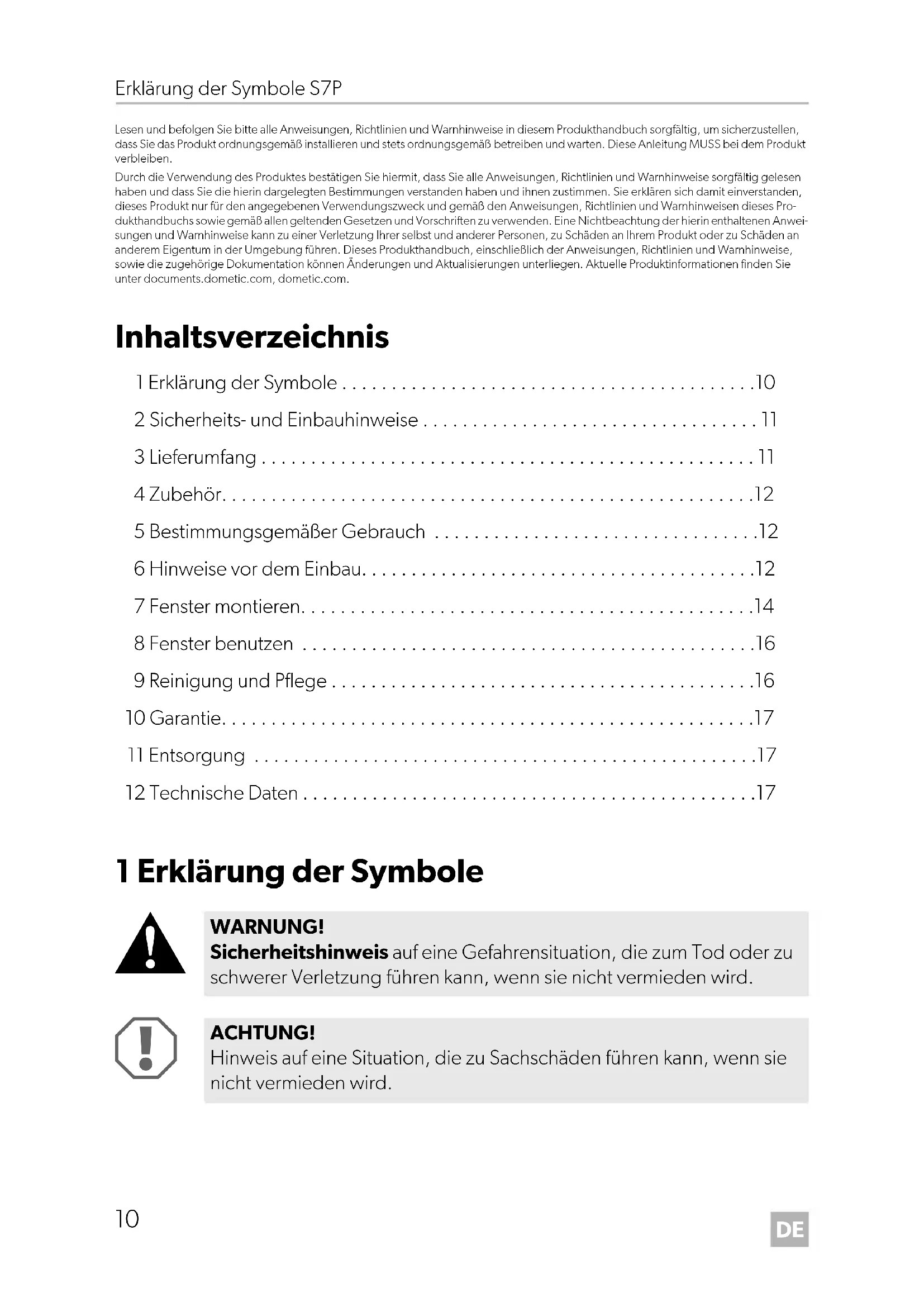

Inhaltsverzeichnis

1 Erklärung der Symbole ....10
2 Sicherheits- und Einbauhinweise....11
3 Lieferumfang .... 11
4 Zubehör....12
5 Bestimmungsgemäßer Gebrauch 12
6 Hinweise vor dem Einbau....12
7 Fenster montieren....14
8 Fenster benutzen ....16
9 Reinigung und Pflege ....16
10 Garantie....17
11 Entsorgung ....17
12 Technische Daten .... 17

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.

ACHTUNG!

Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheits- und Einbauhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorge- schriebenen Sicherheitshinweise und Auflagen!

HINWEIS

Wenn Sie nicht über ausreichende technische Kenntnisse zum Einbauen von Komponenten in Fahrzeugen verfügen, sollten Sie sich das Wandfenster von einem Fachmann ins Fahrzeug einbauen lassen.

Beachten Sie folgende Hinweise:

• Suchen Sie umgehend eine Fachwerkstatt auf, wenn Fehler oder Störungen auftreten.
• Kontrollieren Sie vor Fahrtantritt, ob das Wandfenster ordnungsgemäß verriegelt ist.
• Kontrollieren Sie vor Fahrtantritt das Wandfenster auf Beschädigungen (z. B. Spannungsrisse im Acrylglas).
• Öffnen Sie das Wandfenster nicht bei starken Wind oder Regen.
• Schließen Sie das Wandfenster bei Regen und Schneefall.
• Verlassen Sie das Fahrzeug nicht bei geöffnetem Wandfenster.

WARNUNG!

Halten Sie das Ausstellfenster während der Fahrt und während des Aufenthalts im öffentlichen Straßenverkehr unbedingt geschlossen.

3 Lieferumfang

Bezeichnung

1 Fenster

4 Z u b e h ö r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung

Car Plissee

Montagesatz

(Befestigungsschrauben 3,5 x 12 mm, Halteklammern)

5 Bestimmungsgemäßer Gebrauch

Das Wandfenster S7P ist geeignet zum Einbau in Kastenwagen mit gewölbter Außenfläche (Radius von 5000 mm). Die Wandfenster sind als Ausstellfenster ausgeführt.

Das S7P-Fenster ist für Wandstärken von 22 – 43 mm ausgelegt.

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

6 Hinweise vor dem Einbau

1. Prüfen Sie vor der Montage die Wandstärke Ihres Fahrzeugs. Bei Fragen wenden Sie sich an den Fahrzeughersteller.

Sie benötigen Halteklammern (nicht im Lieferumfang enthalten) passend zur Wandstärke (siehe Kapitel „Einbau vorbereiten“ auf Seite 13).

1. Bei Blechbeplankungen muss die Wandstärke durch einen geeigneten Montagerahmen (z. B. Holzrahmen) auf mindestens 22 mm aufgedoppelt werden.

2. Beachten Sie bei der Wahl des Einbauortes:

3. Angrenzende Bauteile (Befestigungs- und Verstärkungsteile), Leitungen und Einbauschränke im Fahrzeuginnenraum dürfen beim Sägen des Ausschnitts nicht beschädigt werden.
   – Es muss ausreichend Platz zum Montieren von Innen- und Außenrahmen vorhanden sein.

4. Montieren Sie das Wandfenster nur an gewölbten Wandflächen mit einem Radius von 5000 mm.

6.1 Ausschnitt ausarbeiten

Siehe Abb. 2

6.2 Einbau vorbereiten

Ergänzung zu Abb. 3

1. Messen Sie Ihre Wandstärke W (A).

Wenn die Wandstärke geringer als 22 mm ist, müssen Sie den Wandausschnitt durch einen geeigneten Montagerahmen aufdoppeln (B).

1. Bestimmen Sie den Klammertyp entsprechend folgender Tabelle:

Wandstärke W Klammertyp Art.-Nr

22 – 23 mm M 1139 9104116094

24 – 25 mm M 1110 9104116095

26 – 27 mm M 1134 9104116096

28 – 29 mm M 1135 9104116097

30 – 31 mm M 1136 9104116098

32 – 33 mm M 1137 9104116099

34 – 35 mm M 1142 9104116100

36 – 37 mm M 1143 9104116101

38 – 39 mm M 1144 9104116102

Wandstärke W Klammertyp Art.-Nr

40-41 mm M 1145 9104116103

42-43 mm M 1146 9104116104

7 Fenster montieren

Siehe Abb. 4

1. Prüfen Sie, ob das Fenster rundum genügend Abstand (ca. 1 bis 2,5 mm) zum Wandausschnitt hat.
2. Reinigen Sie den Wandausschnitt außen im Montagebereich.

Siehe Abb. 5

ACHTUNG!

Beachten Sie die Hinweise des Dichtmittel-Herstellers.

1. Dichten Sie den Fensterrahmen mit einem plastischen, nicht aushärtenden Butyldichtstoff (z. B. SikaLastomer-710) ab.
2. Bestimmen Sie die Anzahl der Klammern entsprechend folgender Tabelle:

Fenster-größeB x H	Anzahl Halteklammern pro Seite		Fenster-größeB x H	Anzahl Halteklammern pro Seite
	Waagerecht	Senkrecht		Waagerecht	Senkrecht
300 x 450 2 3 - 4 900 x 500 6 3
450 x 510 4 3 900 x 600 4
500 x 300		2	1000 x 300		2
500 x 400		3	1000 x 450		3
510 x 510		3	1000 x 510		3
550 x 600		4	1000 x 600		4
600 x 250 2	1100 x 350		2
600 x 510		3	1100 x 600		4
600 x 550		4	1200 x 300		2
650 x 300		2	1200 x 450	8 3
650 x 400 3	1300 x 510		3
700 x 350	6 2	1300 x 600		4
700 x 500		3	1300 x 700		6
800 x 400		3	1400 x 600		4
800 x 510		3	1450 x 550		4
900 x 450 3

Siehe Abb. 6

1. Kleben Sie den Montagerahmen auf die Fahrzeugwand, z. B. mit doppelseitigem Klebeband.
2. Setzen Sie das Fenster von außen mittig in den Wandausschnitt ein.
3. Drücken Sie das Fenster leicht an die Wand, damit sich die Dichtmasse verteilt.
4. Verschrauben Sie das Fenster mit den Befestigungsschrauben und den passenden Halteklammern.
5. Montieren Sie die oberen Befestigungsklammern zuerst. Befestigen Sie die Befestigungsklammern immer von der Rahmenmitte nach außen.

HINWEIS

Falls ein Schenkel des Fensterrahmens nicht gleichmäßig an der Wagenwand anliegt, müssen Sie dort gegebenenfalls mehr Klammern verwenden, als in der Tabelle angeben.

1. Ziehen Sie die PE-Schutzfolie innen und außen vom Fensterglas ab.
2. Prüfen Sie nach der Montage die Funktion des Wandfensters.

8 Fenster benutzen

8.1 S7P benutzen

Fenster öffnen (Abb. 7)

1. Gehen Sie für jeden Drehriegel wie folgt vor: Drehen Sie den Drehriegel um 90°.
2. Schwenken Sie die Scheibe nach außen, bis der gewünschte Öffnungswinkel erreicht ist.

Fenster schließen (Abb. 7)

1. Schließen Sie das Fenster langsam.
2. Gehen Sie für jeden Drehriegel wie folgt vor: Drehen Sie den Drehriegel um 90°.

9 Reinigung und Pflege

ACHTUNG! Beschädigungsgefahr

Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung des Acrylglases führen kann.

Verwenden Sie ausschließlich die vom Hersteller empfohlenen Reinigungsmittel: Acrylglas-Politur (Art.-Nr. 9600000128), Spezial-Politurtuch (Art.-Nr. 9600000130) und Acrylglas-Reiniger (Art.-Nr. 9600000129).

▶ Pflegen Sie die Gummidichtungen mit Talkum.

10 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an einen Service-Partner in Ihrem Land (siehe dometic.com/dealer).

Unsere Spezialisten helfen Ihnen gerne weiter und besprechen mit Ihnen den weiteren Verlauf der Gewährleistung.

11 Entsorgung

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.

12 Technische Daten

Fenstergröße Gesamtmaß		Ausschnittmaß	Lichtes Maß Gewicht Art.-Nr.
B x H	B x H	A x B	B x H	kg
280 x 380	308 x 408	280 x 380	230 x 330	2,9	9104116042
490 x 500	518 x 528	490 x 500	440 x 450	4,0	9104116041
560 x 465	588 x 493	560 x 465	510 x 415	4,5	9104116040
700 x 510	728 x 538	700 x 510	650 x 460	4,8	9104116039
560 x 465	778 x 493	750 x 465	700 x 415	4,8	9104116038
818 x 315	843 x 343	818 x 315	768 x 265	4,6	9104116037
960 x 450	988 x 478	960 x 450	910 x 400	5,6	9104116036
985 x 465	1013 x 493	985 x 465	935 x 415	6,1	9104116035

12 Technische gegevens

Venster-grootte	Totale afmetingen	Uitsnede-maat	Binnen-werkse maat	Gewicht Artikelnr.
B x h B x h A x B B x h kg
280 x 380	308 x 408	280 x 380	230 x 330	2,9	9104116042
490 x 500	518 x 528	490 x 500	440 x 450	4,0	9104116041
560 x 465	588 x 493	560 x 465	510 x 415	4,5	9104116040
700 x 510	728 x 538	700 x 510	650 x 460	4,8	9104116039
560 x 465	778 x 493	750 x 465	700 x 415	4,8	9104116038

Venster-grootte	Totale afmetingen	Uitsnede-maat	Binnen-werkse maat	Gewicht Artikelnr.
B x h	B x h	A x B	B x h	kg
818 x 315 843 x 343 818 x 315 768 x 265 4,6 9104116037
960 x 450 988 x 478 960 x 450 910 x 400 5,6 9104116036
985 x 465 1013 x 493 985 x 465 935 x 415 6,1 9104116035
