BEDIENUNGSANLEITUNG HG01829 PARKSIDE

Bedienungs- und Sicherheitshinweise

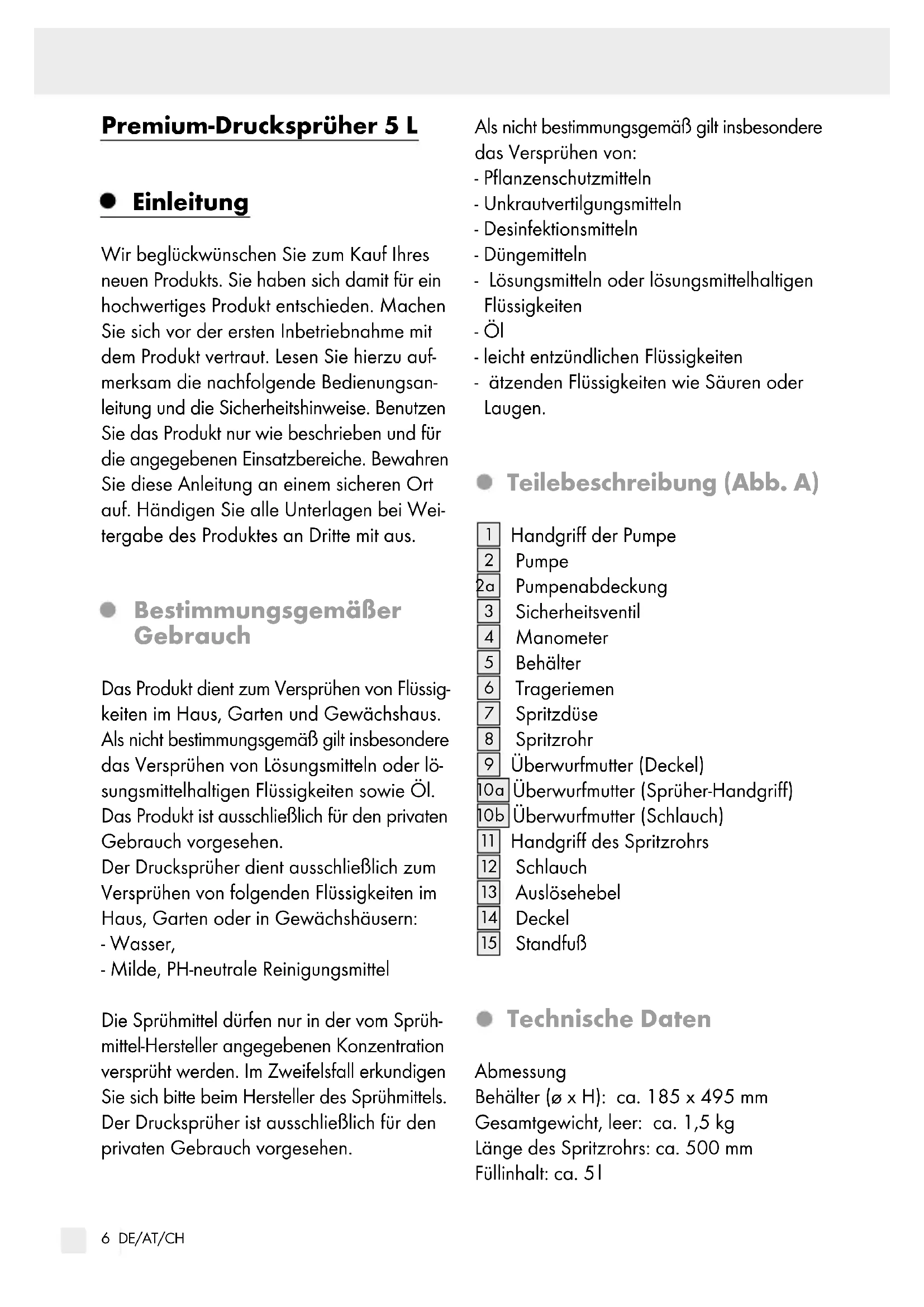

10 a 10 b5 DE/AT/CH Einleitung ................................................................................................................ Seite 6 Bestimmungsgemäßer Gebrauch ..............................................................................Seite 6 Teilebeschreibung ......................................................................................................Seite 6 Technische Daten .......................................................................................................Seite 6 Lieferumfang ............................................................................................................... Seite 7 Sicherheitshinweise .......................................................................................Seite 7 Allgemeine Sicherheitshinweise ................................................................................Seite 7 Vor der Inbetriebnahme ...........................................................................Seite 8 Inbetriebnahme ................................................................................................ Seite 8 Spritzrohr montieren ..................................................................................................Seite 8 Behälter des Drucksprühers füllen ............................................................................. Seite 9 Betriebsdruck erzeugen .............................................................................................Seite 9 Sprühen.......................................................................................................................Seite 9 Drucksprüher transportieren ................................................................Seite 10 Reinigung und Pflege ...................................................................................Seite 10 Drucksprüher reinigen ................................................................................................Seite 10 Schlauch und Pumpe reinigen ................................................................................... Seite 10 Reinigen des Filters.....................................................................................................Seite 11 Drucksprüher lagern ..................................................................................................Seite 11 Fehlerbehebung ...............................................................................................Seite 11 Entsorgung ............................................................................................................ Seite 12 Service ......................................................................................................................Seite 12 V1.06 DE/AT/CH Premium-Drucksprüher 5 L Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu auf- merksam die nachfolgende Bedienungsan- leitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Wei- tergabe des Produktes an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Produkt dient zum Versprühen von Flüssig- keiten im Haus, Garten und Gewächshaus. Als nicht bestimmungsgemäß gilt insbesondere das Versprühen von Lösungsmitteln oder lö- sungsmittelhaltigen Flüssigkeiten sowie Öl. Das Produkt ist ausschließlich für den privaten Gebrauch vorgesehen. Der Drucksprüher dient ausschließlich zum Versprühen von folgenden Flüssigkeiten im Haus, Garten oder in Gewächshäusern: - Wasser, - Milde, PH-neutrale Reinigungsmittel Die Sprühmittel dürfen nur in der vom Sprüh- mittel-Hersteller angegebenen Konzentration versprüht werden. Im Zweifelsfall erkundigen Sie sich bitte beim Hersteller des Sprühmittels. Der Drucksprüher ist ausschließlich für den privaten Gebrauch vorgesehen. Als nicht bestimmungsgemäß gilt insbesondere das Versprühen von: - Pflanzenschutzmitteln - Unkrautvertilgungsmitteln - Desinfektionsmitteln - Düngemitteln - Lösungsmitteln oder lösungsmittelhaltigen Flüssigkeiten - Öl - leicht entzündlichen Flüssigkeiten - ätzenden Flüssigkeiten wie Säuren oder Laugen. Teilebeschreibung (Abb. A)

Pumpe 2 a Pumpenabdeckung

Überwurfmutter (Deckel) 10 a Überwurfmutter (Sprüher-Handgriff) 10 b Überwurfmutter (Schlauch)

Handgriff des Spritzrohrs

Standfuß Technische Daten Abmessung Behälter (ø x H): ca. 185 x 495 mm Gesamtgewicht, leer: ca. 1,5 kg Länge des Spritzrohrs: ca. 500 mm Füllinhalt: ca. 5 l7 DE/AT/CH Max. zulässiger Betriebsdruck: ca. 2,5 bar Einsatztemperatur: 0–40 °C Trageweise: seitlich mit Trageriemen Lieferumfang 1 Drucksprüher 1 Spritzrohr 1 Trageriemen 1 Schlauch 1 Spritzdüse 1 Bedienungs - anleitung Sicherheitshinweise Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHIN-

WEISE UND ANWEISUNGEN FÜR DIE

ZUKUNFT AUF! Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. VERLETZUNGS- GEFAHR! Es besteht die Gefahr von Hautverletzungen durch Kontakt mit dem Sprühmittel. Tragen Sie beim Versprühen geeignete Schutzkleidung, Handschuhe und Atemschutz. Führen Sie keine Repa- raturen oder Veränderungen am Druck- sprüher durch. Verändern oder reparieren Sie keine Komponenten. Reinigen Sie Ihre Hände und das Gesicht nach dem Sprühen. VORSICHT! EXPLOSIONS- GEFAHR! Setzen Sie das Gerät (leer oder gefüllt) keine

direkten Sonneneinstrahlung aus! Beachten Sie immer die chemischen Herstellerangaben beim Arbeiten und Mischen mit Sprühlösungen. Lassen Sie vor jedem Öffnen des Behäl- ters den Restdruck im Behälter durch seitlichen Zug am Sicherheitsventil ab (Abb. E). Niemals gegen den Wind, in Wasser oder Trinkwasserquellen sprühen. Lassen Sie nach jeder Benutzung den Restdruck ab.

Niemals das Sicherheitsventil abschrau- ben oder entfernen. Der Drucksprüher darf nicht verwendet werden, wenn der Benutzer müde oder krank oder unter Einfluss von Alkohol, Drogen oder Medikamenten ist. Erklärung der Symbole:

Zulässiger Betriebsdruck: max. ca. 2,5 bar Keine ätzenden Stoffe verwenden! Sprühen Sie nicht auf elektrische Geräte, elektrische Kabel und Leitungen.8 DE/AT/CH Sprühen Sie nicht auf Personen! Sprühen Sie nicht auf Tiere! Sprühen Sie nur auf Pflanzen! Benutzen Sie das Produkt nicht zum Trinken! Lassen Sie das unter Druck stehende Spritzgerät nicht in der Sonne stehen. Es besteht Explosionsgefahr!

on offenen Flammen und W ärme- quellen fernhalten. Gefäße dicht schließen; brandsicher aufbe- wahren! Keine leicht entzündli chen Flüssigkeiten verwenden! Vor Frost schützen und frostfrei lagern. Lagerung bei 0 °C–40 °C an trockenen, staubfreien Orten. Beobachten Sie beim Pumpen stets das Manometer, um den Betriebsdruck zu überprüfen. Tragen Sie einen geeigneten Schutzanzug, Handschuhe oder eine Maske. Lesen Sie vor dem ersten Gebrauch sorgfältig die Anleitung. Vor der Inbetriebnahme VORSICHT! Sichere Funktion prüfen! Prüfen Sie den Drucksprüher vor jedem Benutzen auf sichtbare Beschädigungen und sichere Funktion. Führen Sie hierzu folgende Prüfungen durch: Prüfen Sie den Behälter

Beschädigungen. Prüfen Sie die Schlauchanschlüsse auf festen Sitz. Prüfen Sie die Rohranschlüsse auf festen Sitz. Pumpen Sie den leeren Drucksprüher auf ca. 1 bar auf. Der Druck darf innerhalb von 30 Minuten nicht mehr als ca. 0,5 bar abfallen. Pumpen Sie den Drucksprüher auf ca. 2 bar auf. Ziehen Sie das Sicherheitsventil

zur Seite. Der Druck muss hörbar entweichen. Inbetriebnahme Spritzrohr montieren (Abb. B–D) Befestigen Sie die Spritzdüse

Lösen Sie die Überwurfmutter (Sprüher- Handgriff) 10 a durch Drehen im Uhr- zeigersinn und setzen Sie sie auf das Sprührohr

. Stecken Sie dann das Spritzrohr

Drehen Sie die Überwurfmutter (Sprüher- Handgriff) 10 a gegen den Uhrzeiger- sinn fest. Befestigen Sie den Schlauch

Handgriff des Spritzrohrs

. Ziehen Sie die Überwurfmutter (Schlauch) 10 b9 DE/AT/CH durch Drehen im Uhrzeigersinn fest. Verbinden Sie den Schlauch

, indem Sie die Überwurfmutter (Deckel)

ehälter des Drucksprüher

füllen (Abb. F) Hinweis: Vergewissern Sie sich vor dem Einsatz über den einwandfreien Zustand des Produktes. Drücken Sie den Handgriff der Pumpe

nach unten und drehen Sie ihn gegen den Uhrzeigersinn. Hinweis: Um noch im Behälter

vor- handenen Druck abzulassen, ziehen Sie das Sicherheitsventil

zur Seite, bevor Sie diesen öffnen. Hinweis: Sie können die Standfüße

m unteren Ende der Flasche ausklappe

sodass das Produkt stabiler steht. Ziehen Sie die Pumpe

Befüllen Sie nun den Behälter

Hinweis: Befüllen Sie den Behälter

nur mit soviel Flüssigkeit, wie Sie für den Einsatz benötigen (nicht mehr als max. 5 l). Befestigen Sie den Handgriff der Pumpe

an der Pumpenabdeckung 2 a . Setz

wieder in den Behält

und drehen Sie den Handgriff der Pumpe

im Uhrzeigersinn bis zum Anschlag. Betriebsdruck erzeugen Drehen Sie - bevor Sie mit dem Pumpen beginnen - den Handgriff der Pumpe

gegen den Uhrzeigersinn, um diesen zu entriegeln. Bewegen Sie den Handgriff der Pumpe

auf und ab, bis der Drucksprüher maximal bis zum zulässigen Betriebs- druck von 2,5 bar aufgepumpt ist. Beachten Sie zu diesem Zweck während des Pumpvorgangs das Manometer

Hinweis: Wenn der Luftdruck im Be- hälter

2,5 bar überschreitet, wird automatisch Druck über das Sicherheits- ventil

abgelassen. Drücken Sie den Handgriff der Pumpe

nach unten in die Aussparungen und schrauben Sie ihn dann im Uhrzeiger- sinn fest. Lösen Sie nun das Spritzrohr

aus der Halterung. Hinweis: Klappen Sie die Standfüße

aus und steigen Sie auf die Trittfläche, wenn Sie auf dem Boden pumpen, um eine größere Stabilität zu gewährleisten. Klappen Sie die Standfüße

wieder ein, indem Sie auf die mit „PUSH“ mar- kierte Taste drücken, wenn Sie pumpen, während Sie das Produkt auf der Schult

tragen. Sprühen Hängen Sie den Drucksprüher mit dem Trageriemen

über die Schulter. Hinweis: Stellen Sie sicher, dass sich der Drucksprüher immer in senkrechter Lage befindet. Nur so ist eine einwand- freie Funktion möglich. Halten Sie das Spritzrohr am Handgriff

fest und richten Sie die verstellbare Spritzdüse

z. B. auf eine Pflanze. Hinweis: Sie können den Sprühkopf drehen, um verschiedene Sprühfunktio nen (Vollstrahl (Abb. B1), Nebelstrahl (Abb. B2), Brausestrahl (Abb. B3), Regenstrahl10 DE/AT/CH (Abb. B4) zu wählen. Der Sprühkopf verfügt über drei bewegliche Elemente, mit denen Sie den gewünschten Sprüh- winkel einstellen können (Abb. B). Drücken Sie den Auslösehebel

, um mit dem Sprühvorgang zu beginnen. Lassen Sie den Auslösehebel

los, um den Sprühvorgang zu beenden. Hinweis: Wenn der Druck im Behälter

nicht mehr zum Sprühen ausreicht, pumpen Sie den Behälter

wieder maximal bis zum zulässigen Betriebsdruck von 2,5 bar auf. Sie können den Arbeits- druck mittels des Manometers

über- prüfen (siehe „Betriebsdruck erzeugen“). Um den Restdruck im Behälter

abzu- lassen, ziehen Sie das Sicherheitsventil

bis zum Anschlag zur Seite (Abb. E). Drucksprüher transportieren Transportieren Sie den Drucksprüh

wie folgt: Transport während des Gebrauchs Hängen Sie den Trageriemen

des Drucksprühers über die Schulter. Hinweis: Stellen Sie sicher, dass sich

er Drucksprüher während des Transpo rts

mmer in aufrechter Position befindet. Nu

dann kann der Drucksprüher ordnungs- gemäß funktionieren. Transport nach Gebrauch Drücken Sie den Handgriff der Pumpe

erst nach unten und drehen Sie ihn dann im Uhrzeigersinn. Ziehen Sie das Sicherheitsventil

weit zur Seite, bis der Restdruck aus dem Behälter

entweicht. Halten Sie den Drucksprüher am Hand- griff der Pumpe

oder verwenden Sie den Trageriemen

Hinweis: Um Beschädigungen des Behälters

während des Transports zu vermeiden, heben Sie den Drucksprüher immer an und ziehen Sie ihn nie über den Boden. Reinigung und Pflege Blasen Sie nicht mit dem Mund die Düsen frei, falls diese verstopft sein sollten. Hinweis: Reinigen Sie den Drucksprüher nach jeder Verwendung! Leeren Sie die Flasche nach jedem Gebrauch. Drucksprüher reinigen Schrauben Sie die Spritzdüse

ab. Reinigen Sie die Spritzdüse

unter fließendem Wasser. Um eine verstopfte Spritzdüse

reinigen, benutzen Sie eine Nadel zum Durchstoßen der Spritzdüse

Spülen Sie den Drucksprüher und die Schläuche mit Wasser. Reinigen Sie die Oberflächen mit einem feuchten Tuch. Schlauch und Pumpe reinigen Um die Teile zu reinigen, gehen Sie vor wie folgt: Lösen Sie die Überwurfmutter (Schlauch) 10 b des Schlauchs

und am Schlauchanschluss am Deckel

Drehen Sie den Handgriff der Pumpe

gegen den Uhrzeigersinn. Lösen Sie die11 DE/AT/CH Pumpe

und ziehen Sie sie aus dem Deckel

heraus. Reinigen Sie den Schlauch

unter fließendem Wasser. Stecken Sie nach der Reinigung die Pumpe

wieder in die die dafür vor- gesehene Öffnung am Deckel

und schrauben Sie diesen wieder auf den Behälter

Befestigen Sie den Schlauch

wieder am Schlauchanschluss am Deckel

Drehen Sie die Überwurfmutter (Deckel)

handfest an. Reinigen des Filters Lösen Sie die Überwurfmutter (Deckel)

Drücken Sie die zwei Standfüße

nach unten und steigen Sie auf die Trittfläc hen, um den Behälter

zu stabilisieren. Drehen Sie den Deckel

gegen den Uhrzeig er- sinn, um diesen herauszunehmen. Entnehmen Sie den Deckel

mitsamt des Saugschlauches aus dem Behälter

Saugschlauch und Filter (am Ende des Rohres) unter laufendem Wasser reinigen. Falls notwendig, mit einer Bürste reinigen. Nach dem Reinigen die jeweiligen Kom- ponenten entsprechend wieder installie- ren und die Standfüße

ausklappen, indem Sie auf die mit „PUSH“ markierte Taste drücken. Der Drucksprüher sollte an einem trockenen, staubfreien Ort aufbewahrt und keinem Frost ausgesetzt werden. Drucksprüher lagern Lassen Sie nach dem Gebrauch den eventuell vorhandenen Restdruck im Behälter ab. Ziehen Sie hierzu das Sicherheitsventil zur Seite, bis Sie kein Zischen mehr hören. Reinigen Sie das Gerät gründlich und lassen Sie es trocknen, bevor Sie es im Winter einlagern. So vermeiden Sie eine Beschädigung durch Frost. Klappen Sie den Standfuß zusammen, indem Sie auf die mit „PUSH“ markierte Taste drücken, bevor Sie das Produkt transportieren. Bevor Sie den Drucksprüher lagern, reinigen Sie diesen. Entfernen Sie eventuell vorhandene Restmengen von Spritzmitteln aus dem Behälter

und den Schläuchen. Lagern Sie den Drucksprüher an einem trockenen, staubfreien und frostfreien Ort.

Fehlerbehebung Sollten die unten aufgeführten Maßnahmen nicht zum Erfolg führen, benachrichtigen Sie den Hersteller. = Störung = Mögliche Ursache = Abhilfe Im Behälter baut sich kein Druck auf. Die Pumpe ist nicht fest geschraubt. Schrauben Sie die Pumpe fest ein. Der Dichtungsring der Pumpe
