BEDIENUNGSANLEITUNG P56201 Emos

Der Thermostat P56201 ist zur Steuerung von Heiz- und Klimaanlagen bestimmt.

Wichtige Hinweise

Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung für den Thermostat, den Kessel oder für die Klimaanlage aufmerksam durch.

Schalten Sie vor der Installation die elektrische Stromzufuhr ab!

Es wird empfohlen, die Installation von einem qualifizierten Mitarbeiter vornehmen zu halten!

Halten Sie bei der Installation die vorgeschriebenen Normen ein.

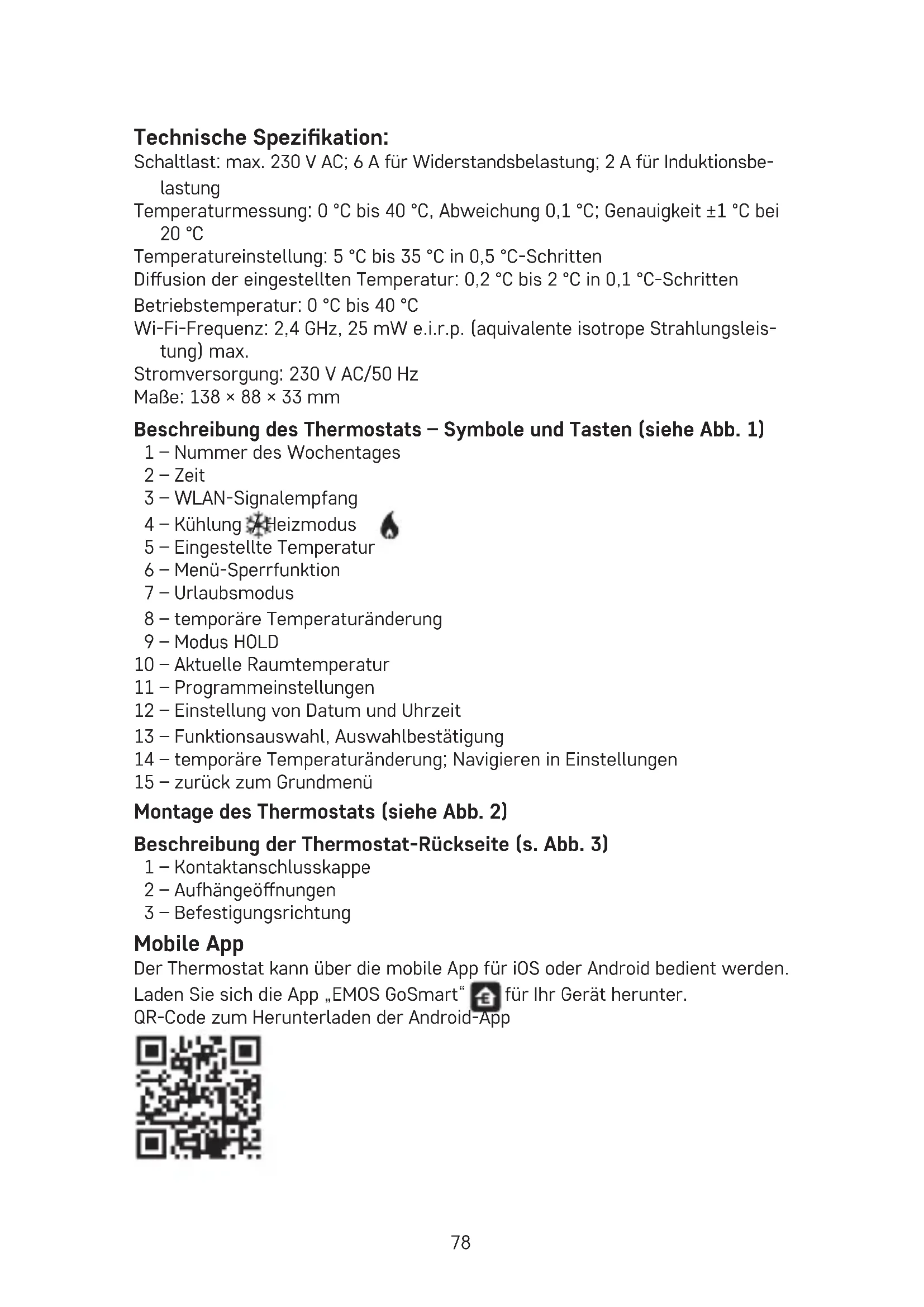

Technische Spezifikation:

Schaltlast: max. 230 V AC; 6 A für Widersstandsbelastung; 2 A für Induktionsbelastung

Temperaturmessung: 0^ bis 40^ , Abweichung 0,1^ ; Genauigkeit ± 1^ bei 20^

Temperatureinstellung: 5^ bis 35^ in 0,5 °C-Schritten

Diffusion der eingestellten Temperatur: 0,2^ bis 2^ in 0,1 ^ -Sritten

Betriebstemperatur: 0^ bis 40^

Wi-Fi-Frequency: 2,4 GHz, 25 mW e.i.r.p. (equivalente isotrope Strahlungsleistung) max.

Stromversorgung: 230 V AC/50 Hz

MaBe: 138 × 88 × 33 ~mm

Beschreibung des Thermostats - Symbole und Tasten (siehe Abb. 1)

1 - Nummer des Wochentages
2-Zeit
3-WLAN-Signalempfang
4-Kuhlung/Heizmodus
5 - Eingestellte Temperatur
6-Menu-Spperrfunctional
7-Urlaubsmodus
8 - temporäre Temperaturänderung
9 - Modus HOLD

10-Aktuelle Raumtemperatur
11 - Programmeinstellungen
12 - Einstellung von Datum und Uhrzeit
13 - Funktionsauswahl, Auswahlbestätigung
14 - temporäre Temperaturänderung; Navigieren in Einstellungen
15-zurückzumGrundmenü

Montage des Thermostats (siehe Abb. 2)

Beschreibung der Thermostat-Rückseite (s. Abb. 3)

1 - Kontaktanschlusskappe
2-Aufhängeöffnungen
3-Befestigungsrichtung

Mobile App

Der Thermostat kann über die mobile App für iOS oder Android bedient werden.

Laden Sie sich die App „EMOS GoSmart“ für Ihr Gerät herunter.

QR-Code zum Herunterladen der Android-App

Beschreibung der Registrierung und Anmeldung in der App (siehe Abb. 4)

Zur Verwendung der mobilen App mussen Sie sich zuerst registrierten. Hierfür klichen Sie auf die Schaltfläche Registrieren.

Geben Sie das Land und die E-Mail-Adresse ein, setzen Sie den Haken um der Benutzerverinbarung zuzustimmen und klichen Sie auf Bestätigungscode holen.

Geben Sie den Bestätigungscode ein, der an ihre E-Mail-Adresse gesendet wurde. Legen Sie dann ein Password für Ihr Konto fest und klichen Sie auf die Schaltfläche Fertig.

Aktivieren Sie nach eigenen Ermessen die Datenanalyse-/Personalisierungsoptionen und klichen Sie auf Zur Applikation übergeben.

Verbindung des Thermostats mit dem WLAN-Netz zur Bedienung über die mobile App (siehe Abb. 5)

Drucken Sie die Taste 5 Sekunden lang.

Drucken Sie dann die Taste für ca. 3 Sekunden.

E2 wird angezeigt und das Symbol blinkt.

Klichen Sie in der App auf Gerat hinzufugen, den Zugang zur Position genehmigen.

Manuelle Gerätesuche Kleine Haushaltsgeräte - Thermostat (WLAN) oder Andere - Andere (WLAN) auswahlen.

Wahlen Sie ein 2,4-GHz-WLAN-Netzwerk aus, geben Sie das Password ein und klichen Sie auf Weiter.

Haken setzen bei Bestätigen, dass die Kontrollleuchte schnell blinkt und auf Weiter klichen.

Innerhalb von 2 Minuten wird der ausgewählte Thermostat in der Anwendung angezeigt.

Klichen Sie auf den grünen Pfeil rechts, der Thermostat wird der Anwendung hinzugefügt.

Klichen Sie dann auf das Thermostat-Symbol in der Anwendung, das Grund-Steuerungsmenu wird angezeigt.

Anmerkung:

Wenn der Thermostat nicht gekoppelt werden kann, wiederholen Sie den gesamten Vorgang erneut.

5-GHz-WLAN-Netzwerk wird nicht Unterstützung.

Über die App kann der Thermostat von max. 1 Benutzer bedient werden. Sofern ein weiterer Benutzer den Thermostat bedienen möchte, muss sich der vorhergehende Benutzer in der App ab, abmelden.

Beschreibung des Grundmenüs der mobilen App

Klichen Sie auf das Thermostat-Symbol in der App, das Grund-Steuerungsmenü wird angezeigt (siehe Abb. 6).

1.Thermostatstatus(ON-Ein/OFF-Aus)-Frostschutzmodus, fest eingestellte Temperatur von 5^
2. Einstellen des Temperaturmodus (detailed Informationen im Handbuch, siehe TEMPERATURMODI)

Automatik A

Manuell - siehe HOLD-Modus

Temporal - siehe Modus Temporäre Änderung

Boost - siehe Temporäre Stundenänderung

Urlaub - siehe Urlaubsmodus

3. Zeitplan (siehe Abb. 7)

1-Zeitabschnitt hinzufugen
2-Zeitabschnitt loschen
3 - Tage anzeigen

Jeder Tag kann in max. 6 Zeitabschnittte unterteilt werden.

Im 7-Tage-Modus konnen die Temperatureinstellungen eines Tages auf mehrere Tage kopiert werden (siehe Abb. 8).

Beispiel:

Klichen Sie lange auf das Symbol von Donnerstag, es erscheint ein Menu mit weiteren Tagen, markieren Sie sie diese orange, indem Sie auf sie klichen und bestätigen sie sie.

Das Temperaturprogramm für Donnerstag wird auf Montag, Dienstag, Mittwoch kopiert.

4. Einstellung (siehe Abb. 9)

1 - Zurücksetzen des Thermostats auf die Werkseinstellungen
2-Tastensperre
3 - Korrektur der Umgebungstemperatur (-3 °C bis +3 °C in 0,5 °C-Schritten)
4 - Systemmodus Heiz-/Kuhlbetrieb
5-Kalendermodus (7 Tape, 5+2, 24 Std.)

5. Symbol für den Thermostatmodus

Heizen

Kuhlen

Aus

1. Symbol für den Temperaturmodus
2. Temperatureinstellung
3. Aktuelle Raumtemperatur

4. Eingestelle Temperatur

5. Temperatureinstellung

6. Netzwerkinformationen des Geräts, Ändern des Namens in der App, Standortinformationen, Hinzufügen eines Symbols auf dem Desktop und weitere detailierte Einstellungen

Löschen des Thermostats aus der Anwendung (siehe Abb. 10)

Klichen Sie lange auf das Thermostatsymbol, markieren Sie es mit einem Häkchen und klichen Sie dann auf das Papierkorbsymbol. Das Thermostat wird gelöscht.

Benutzerübersicht/Passwortänderung/App-Update

Klichen Sie auf das Symbol Rhten rechts und dann auf das Symbol rechts.

Das{nachsteEinstellungsmenu wird angezeigt.

INSTALLATION

Hinweis:

Trennen Sie die Heizanlage vom Auswechseln des Thermostats von der elektrischen Hauptspannungsquelle in Ihrer Wohnung. Somit verhindern Sie einen möglichen Stromunfall.

1. Entfernen Sie den hinteren Teil des Thermostatgehäuses (siehe Abb. 2).
2. Die Lochposition markieren.
3. Bohren Sie zwei Löscher, stecken Sie Kunststoffdübel vorsichtig in die Löscher und befestigen Sie die Rückseite des Thermostatgehäuses mit zwei Schrauben.
4. SchlieBen Sie die Drahte gemäß dem unter der Abdeckung befindlichen Schaltplan an die markierten Klemmen an.
5. Die Installation durch Einsetzen des Thermostats in die angebrachte Gehäuserückseite fertigstellen.

Thermostat-Standort

Der Standort des Thermostats (der Sendeeinheit) ist von großer Bedeutung für die Funktion des Thermostats.

Wahlen Sie einen Ort, wo sich die Familienmitglieder am halten aufhalten - am besten an der Innwand, wo die Luft frei zirkuliert und wo keine direkte Sonneneinstrahlung vorhanden ist.

Positionieren Sie den Thermostat nicht in der Höhe von Wärmequellen (von Fernsehgeräten, Radiatoren, Kühlschränken) oder in der Höhe von Turen. Wenn Sie diese Empfehlungen nicht beachten, ist eine korrekte Aufrechterhaltung der Raumtemperatur nicht möglich.

Schaltbild:

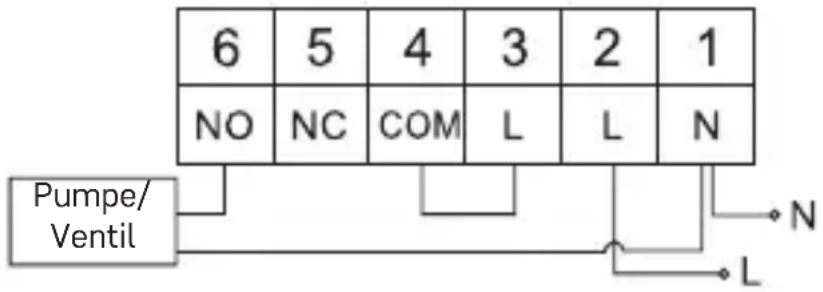

Anschlusssschema für die Pumpe/das motorisierte Ventil

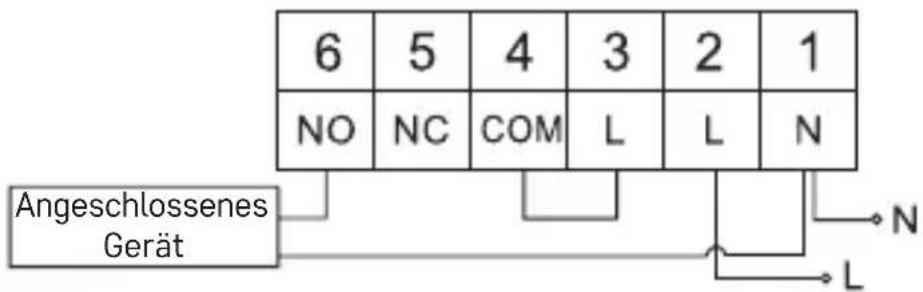

Anschlusschemafur dieFußbodenheizung

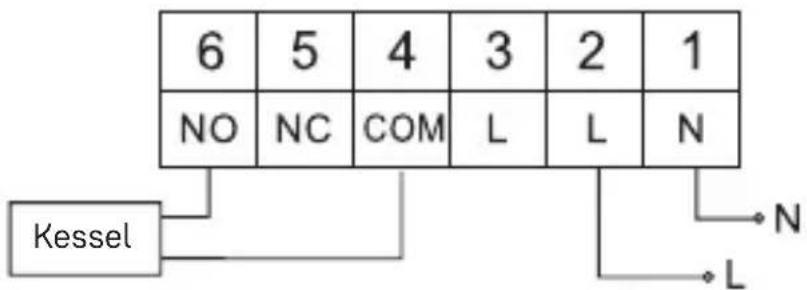

Anschlusssschema fur den Kessel

• Das vorinstallierte Draht-Verbindungsteil wird nicht angeschlossen.

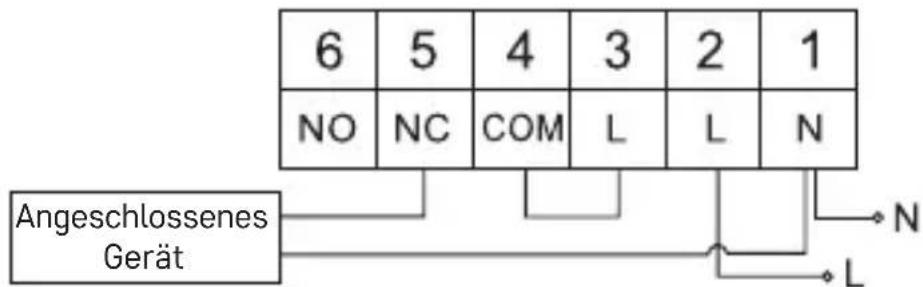

AnschlusschemafurdasExpansionsventil/den elektrischenAntrieb

INBETRIEBNAHME

Einstellung der Uhr, des Kalenders

Drücken Sie die Taste die Einstellung beginnnt zu blinken.

Stellen Sie mit den Tasten sukzessive die folgenden Werte ein (wenn Sie die Tasten halten, gehen der Einstellungsvorgang Schneller vonstatten):

Tag - Monat - Jahr - Stunde - Minute.

Bestätigen Sie den eingestellen Wert mit der Taste

Drücken Sie die Taste oder warten Sie 30 Sekunden, um die Einstellung abzuschreiben.

Nach Abschluss der Einstellungen wird die Nummer des aktuellen Tags angezeigt:

1-Montag
2 - Dienstag
3 - Mittwoch
4 - Donnerstag
5-Freitag
6 - Samstag
7 Sonntag

TEMPERATURMODI

Urlaubsmodus

Einstellung einer konstanten Temperatur für einen längeren Zeitraum.

Drücken Sie die Faste 5 Sekunden lang, der Zeitwert beginnnt zu blinken.

Lassen Sie die Taste bis und drücken Sie sie erneut für 5 Sekunden.

Das Symbol wird angezeigt und die Anzahl der Tage blinkt.

Durch wiederholtes Betätigen der Tasten stellen Sie die Anzahl der Tage ein (es können 1 bis 99 Tage eingestellt werden).

Bestätigen Sie die eingestellte Anzahl der Tage mit der Taste, der Temperaturwert beginnnt zu blinken.

Durch wiederholtes Betätigkeiten der Tasten stellen Sie die gewünschte Temperatur ein.

Bestätigen Sie mit der Taste, das Symbol wird angezeigt.

Um zusätzlich den Temperatursollwert für den Urlaubsmodus zu ändern, drücken Sie die Taste wiederholt.

Sie konnen den Urlaubsmodus durch Drucken der Taste der abrechen.

Modus Vorübergehende Änderung

Kurzfristige manuelle Temperaturänderung.

Drücken Sie im Auto-Modus die Tasten wiederholt um die Temperaturinstellung zuändern, diese wird automatisch gespeichert.

Es wird folgenden Symbol angezeigt

Dieser Modus wird automatisch bis zum ersten programmierten Temperaturwechsel unterbrochen (die verbleibende Zeit bis zum Wechsel + Stunden blinkt in der oberen linken Ecke) oder kann durch Drücken der Taste unterbrochen werden.

Modus OFF

Frostschutzmodus, dauerhafte Temperatureinstellung von 5^

Drücken Sie im Automodus 2 × die Taste▶, in der oberen rechten Ecke wird die Temperatur von 5^ C angezeigt.

Um den Modus zu beenden, drücken Sie die Taste

Modus Temporäre Stundenänderung

Kurzfristige manuelle Temperaturänderung im Bereich von 1 bis 9 Stunden.

Drücken Sie im Auto-Modus lange auf die Taste▶, die Zeiteinstellung in der oberen linken Ecke beginnnt zu blinken.

Durch wiederholtes Drücken der Tasten Stellen Sie die Zeit ein, für die die Temperaturänderung im Bereich von 1 bis 9 Stunden gültig sein soll, Auflösung 1 Std.

Bestätigen Sie durch Drücken der Taste Stellen Sie dann mit den Tasten die gewünschte Temperatur ein.

In der oberen linken Ecke werden die verbleibende eingestellte Zeit + Stunden blinken, oder es kann durch die Taste unterbrochen werden.

Modus HOLD

Dauerhafte manuelle Temperaturänderung.

Drücken Sie im Auto-Modus die Taste▶ das HOLD-Symbol wird unter rechts angezeigt.

Stellen Sie den gewünschten Temperaturwert mit den Tasten ein, es erfolgt eine automatische Speicherung.

Der eingestellte Temperaturwert ist solange gültig, bis Sie den Modus HOLD löschen.

Eventuelle programmierte Temperaturänderungen werden nicht ausgeführrt.

Zum Aufheben der Funktion HOLD betätigten Sie die Taste erneut.

Temperaturprogrammeinstellungsmodus

Einstellung des Temperaturverlaufs für den gesamten Tag (6 Temperaturänderungen innerhalb eines Tags).

Drücken Sie die Taste PRG, die Tagesnummer wird blinken (1-7 = Montag bis Sonntag).

Wahlen Sie die gewünschten Tage durch wiederholtes Betätigter der Tasten

Programm Jeder Tag separat - die Nummer des ausgewählten Tags blinkt

Programm Montag bis Freitag - blinkt 12345

Programm Samstag bis Sonntag - blinkt 67

Programm GanzeWoche - blinkt1234567

Wahlen Sie das gewählte Programm und bestätigten Sie mit der Taste

Die Uhrzeit für den Beginn der ersten Temperaturänderung blinkt, stellen Sie die Uhrzeit durch wiederholtes Betätigkeiten der Tasten ein (Auflösung 10

(Minuten), bestätigen Sie mit der Taste.

Der Temperaturwert beginnt zu blinken, stellen Sie diesen durch wiederholtes Betätigkeiten der Tasten ein.

Unter der eingestellten Temperatur wird P1 = 1 . Temperaturänderung innerhalb eines Tags angezeigt.

Bestätigten Sie durch Drücken der Taste Stellen Sie nun den Beginn der zweiten Temperaturänderung ein (unter der Temperatur wird P2 angezeigt).

Stellen Sie die Uhrzeit und Temperatur auf die gleiche Weise wie bei der ersten Temperaturänderung ein.

Stellen Sie auf diese Weise sukzessive alle 6 Temperaturänderungen innerhalb eines Tags (P1 bis P6) ein.

Nachfolgend sind die Werkseinstellungen für die Uhrzeit und Temperatur angegeben:

Montag bis Freitag

Temperaturänderung Uhrzeit Temperatur
P1 6:30 20 °C
P2 8:30 16 °C
P3 12:00 16 °C
P4 14:00 16 °C
P5 16:30 21 °C
P6 22:30 7 °C

Samstag bis Sonntag

Temperaturänderung Uhrzeit Temperatur
P1 7:30 20 °C
P2 9:30 20 °C
P3 11:30 20 °C
P4 13:30 20 °C
P5 16:30 20 °C
P6 22:30 15 °C

Displaybeleuchtung

Durch Betätigener einer beliebigen Taste wird das Display für einen Zeitraum von 15 Sekunden beleuchtet.

Weitere technische Einstellungen

Drucken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste▶wiederholt, um eine der unten aufgeführten Funktion auszuwahlen, und stellen Sie die Werte durch wiederholtes Drücken der Tasten ein.

Verbindung des Thermostats mit WLAN (COFI)

Drucken Sie die Taste 5 Sekunden lang.

Drucken Sie dann die Taste für ca. 3 Sekunden.

E2 wird angezeigt und das Symbol blinkt.

Beenden Sie die Kopplung des Thermostats in der mobilen App.

Siehe Anweisungen Verbindung des Thermostats mit dem Wi-Fi-Netz zur Bedienung über die mobile App.

Einstellung des Heiz-/Kuhlmodus

Drucken Sie die Taste 5. Sekunden lang.

Betätigen Sie 1× die Taste▶

Drücken Sie die Tasten wiederholt, um den Heiz- (HEAT) oder Kuhlmodus (COOL) einzustellen.

Bestätigen Sie mit der Taste

Einstellung der Temperaturstreuung di FF

Die Streung (Hysterese) ist die Temperaturdifferenz zwischen der Ein- und Ausschalttemperatur. Wenn Sie z.B. die Temperatur im Heizsystem auf 20^ und die Streung auf 0,2^ einstellen, beginnnt der Kopf zu arbeiten, wenn die Raumtemperatur auf 19,8^ fällt, und schaltet sich ab, wenn die Temperatur 20,2^ erreicht.

Drucken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste |weimal und drücken Sie die Tasten |wiederholt, um den gewündchten Wert einzustellen (0,2 °C bis 2 °C in 0,1 °C-Schritten).

Bestätigen Sie mit der Taste

Korrektur der Umgebungstemperatur (CAL)

Die Eichung des Temperatursensors im Thermostat ist bereits bei der Herstellung erfolgt, aber zur Optimierung kann die Temperaturereichung im Raum z. B. entsprechend dem Referenzthermometer erfolgen.

Drucken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste ◆dimal und stellen Sie durch wiederholtes Drucken der Tasten - den gewünschten Wert ein (-3 °C bis +3 °C in 0,5 °C-Sritten).

Bestätigen Sie mit der Taste

Zeitsynchronisation (SYNC)

Drucken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste Mal und stellen Sie sie durch wiederholtes Drucken der Tasten Folgendes ein:

ON - die Zeit wird automatisch mit dem WLAN-Netzwerk synchronisiert;

AUS - die Zeit wird nicht mit dem WLAN-Netzwerk synchronisiert und die manuelle

Uhreinstellung wird gelten.

Bestätigen Sie mit der Taste.

Softwareversion

Drucken Sie die Taste 5 Sekunden lang.

Drücken Sie die Taste Mal, die Softwareversion des Thermostats wird angezeigt.

Drücken Sie die Taste um zurückzukehren.

Thermostat-Reset (rESE)

Drucken Sie die Taste 5 Sekunden lang.

Drucken Sie die Taste, es wird rESE angezeigt.

Drücken Sie die PRG-Taste, -- -- wird angezeigt.

Drücken Sie die PRG-Taste erneut, das Thermostatmenü wird zurückgesetzt und die eingestellt den Werte werden gelöscht.

Tastensperre

Drücken Sie die PRG-Taste am Thermostat für 3 Sekunden.

Alle Tasten werden gespeppt, auf dem Thermostatdisplay blinkt links oben LOC und das Symbol wird angezeigt.

Um die Sperrfungtion aufzuheiten, betätigen Sie erneut für ca. 3 Sekunden die PRG-Tasten, UNLO blinkt auf.

Einstellung der Sperre in der mobilen App:

• Aktivierung der Sperre, - Deaktivierung der Sperre

Hinweis:

Wenn Sie die Sperrfunktion mit der mobilen App aktivieren, können Sie diese auch über die PRG-Taste am Thermostat wieder deaktivieren.

Pflege und Instandhaltung

Das Produkt wurde so hergestellt, dass es bei einem sachgemäßen Umgang viele Jahre halt. Hier sind eine Ratschlage für die richtige Bedienung:

• Bevor Sie mit dem Produkt zu arbeiten beginnen,lesen Sieitte aufmerksam die Bedienungsanleitung durch.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies wurde die Genauigkeit der Ablesungen senken.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.
• Setzen Sie das Produkt nicht übermäßig Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus - dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursichen.
• Setzen Sie das Produkt nicht Regen, Feuchtigkeit, tropfendem oder Spritzwasser aus.
• Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.
• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzuführ gewährleistet ist.
• Stecken Sie keine Gegenstände in die Luftungsöffnungen des Produkts ein.
• Es dürfen keine Eingriffe in die inneren Schaltkreise des Produktes vorgenommen werden - das Produkt konnte beschädigt werden und die Garantie automatisch erlösen. Das Produkt soll nur von einem Fachmann repariert werden.
• Verwenden Sie zur Reinigung ein weiches Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel - sie konnten die Plastikteile zerkratzen und den elektrischen Stromkreis stären.
• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.
• Bei Beschädigung oder Mängeln am Gerätnehmen Sie keine eigenständigen Reparaturen vor. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.
• Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder mussen beaufsichtigt werden, um safer zu gehen, dass sie nicht mit dem Gerät speilen.

HINWEIS: Der Inhalt dieser Anleitung darf ohne vorherigen Hinweis geändert werden – aufgrund der eingeschränkten Druckmöglichkeiten konnen die Symbole unmerklich von den Displaydarstellungen abweichen – der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht reproduziert werden.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen

Müldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, ihre Gesundheit beschädigen und ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spel. s r. o. dass der Funkanlageotyp P56201 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.

UA | Tepmoctat

Tepmoctat P56201 npn3naeHn IJIynpaBInnIcIteMaMn onaJIeHHra KOHNIOHyBaHHra.

BaxJIbE nonepeJxHnHa

Ipeed nepuim BnKOpncTaHnMa yBaXHo npouHTaTe iHCTpyKciio 3 ekCnLyatai TepMoCTaT, a TaKoK KOtNa a60 KOHdNciOhepa.

Ipeed BCTaHOBJIeHHaM TepMoCTaTa BIMKHiTb eJeKTpoJINBJIeHHa!

PekomeHnyemo, uo6 yctahOBky npoBOnla KbaJIiΦikObaHa ocoba!

Andere technische instellingen

Stel de vergrendeling in de mobiele app in:
