V aplikaci klikněte na Přidat zařízení, povolte přístup k poloze. Zvolte manuální vyhledání zařízení Malé domácí spotřebiče – Termostat (Wi-Fi) nebo Ostatní – Ostatní (Wi-Fi). Zvolte 2,4 GHz wi síť, vložte heslo a klikněte na Další. Zaškrtněte Potvrďte, že kontrolka rychle bliká a klikněte na Další. Do 2 minut se v aplikaci zobrazí zvolený termostat. Klikněte na zelenou šipku vpravo, termostat bude přidán do aplikace. Potom klikněte v aplikaci na ikonu termostatu, zobrazí se základní ovládací menu. Poznámka: Pokud se nepodaří termostat spárovat, zopakujte celý postup znovu. 5 GHz wi síť není podporována.24 Přes aplikaci lze termostat současně ovládat max. 1 uživatelem. Pokud chce termostat ovládat další uživatel, musí se předchozí odhlásit z aplikace. Popis základního menu mobilní aplikace Klikněte v aplikaci na ikonu termostatu, zobrazí se základní ovládací menu (viz obr. 6).

2. Nastavení teplotního režimu (podrobné info v návodu viz TEPLOTNÍ

REŽIMY) Automatický Manuální – viz režim HOLD Dočasný – viz režim Dočasná změna Boost – viz režim Dočasná hodinová změna Prázdniny – viz režim Prázdniny

3. Harmonogram (viz obr. 7)

1 – přidání časového úseku 2 – vymazání časového úseku 3 – zobrazení dnů (7 days) 7 dnů (Po → Ne) (5+2 days) 5+2 (Po → Pá + So → Ne) (24 hour) 24hodinový Každý den lze rozdělit do max. 6 úseků. V režimu 7 dnů lze kopírovat teplotní nastavení jednoho dne do více dnů (viz obr. 8). Příklad: Klikněte dlouze na ikonu dne čtvrtek, zobrazí se nabídka dalších dnů, označte je oranžově kliknutím a potvrďte. Teplotní program čtvrtku se zkopíruje do pondělí, úterý, středa.

4. Nastavení (viz obr. 9)

1 – reset továrního nastavení termostatu 2 – zamknutí kláves 3 – korekce okolní teploty (-3 °C až +3 °C v krocích po 0,5 °C) 4 – systémový mód topení/chlazení 5 – kalendářní režim (7 dnů, 5+2, 24 h)

5. Ikona módu termostatu

topení chlazení vypnuto

6. Ikona teplotního režimu

7. Nastavení teploty

8. Aktuální teplota v místnosti

9. Nastavená teplota

10. Nastavení teploty

11. Síťové informace o zařízení, změna názvu v aplikaci, informace o poloze,

přidání ikony na plochu a další podrobná nastavení25 Vymazání termostatu z aplikace (viz obr. 10) Klikněte dlouze na ikonu termostatu, označte zatržítkem a potom klikněte na ikonu popelnice, termostat bude vymazán. Uživatelský přehled/změna hesla/update aplikace Klikněte dole vpravo na ikonu a pak na ikonu vpravo nahoře. Zobrazí se menu dalšího nastavení. INSTALACE Upozornění: Před výměnou termostatu odpojte topný systém od hlavního zdroje elektrického napětí ve vašem bytě. Zabráníte možnému úrazu elektrickým proudem. Montáž termostatu

1. Sejměte zadní část krytu termostatu (viz obr. 2).

2. Označte si pozice děr.

3. Vyvrtejte dvě díry, opatrně do nich vložte plastové hmoždinky a dvěma šrouby

přichytněte zadní část krytu termostatu.

4. Připojte dráty do označených svorek dle schéma zapojení, které se nachází

5. Instalaci dokončete nasazením termostatu na přichycenou zadní část krytu.

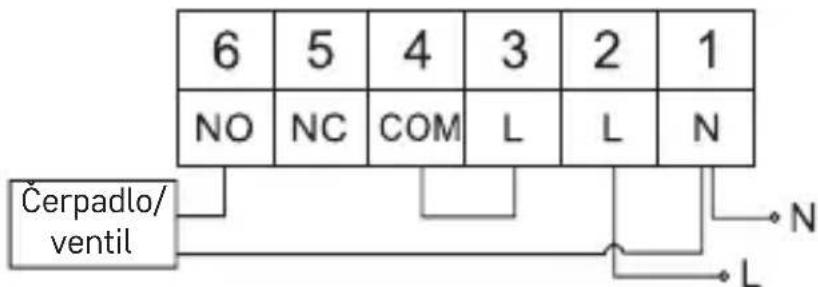

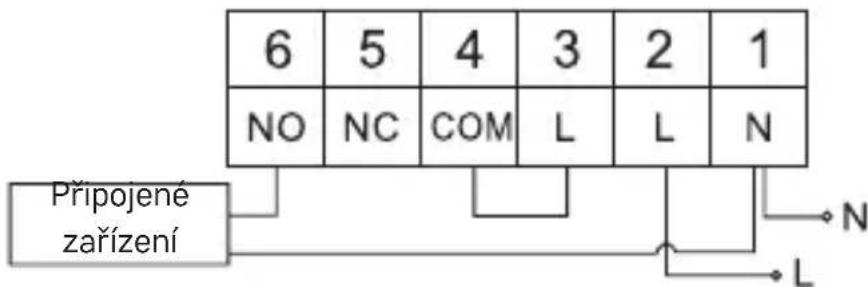

Umístění termostatu Umístění termostatu (vysílací jednotky) výrazně ovlivňuje jeho funkci. Zvolte místo, kde se nejčastěji zdržují členové rodiny, nejlépe u vnitřní zdi, kde vzduch volně cirkuluje a kde nedopadá přímé sluneční záření. Termostat neumísťujte do blízkosti tepelných zdrojů (televizorů, radiátorů, chladniček) nebo do blízkosti dveří. Nedodržíte-li tato doporučení, nebude teplota v místnosti udržována správně. Schéma zapojení: Schéma připojení čerpadla/motorizovaného ventilu Čerpadlo/ ventil Schéma připojení podlahového vytápění Připojené zařízení26 Schéma připojení kotle Kotel

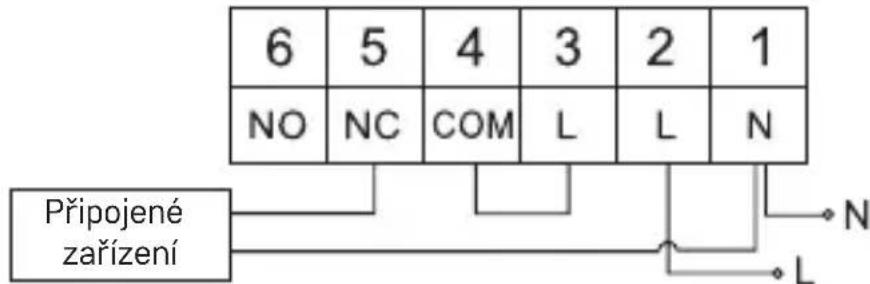

• Předinstalovaná drátová spojka nebude zapojena. Schéma připojení expanzního ventilu/elektrického pohonu Připojené zařízení

Nastavení hodin, kalendáře Stiskněte tlačítko , začne blikat nastavení. Tlačítky postupně nastavte následující hodnoty (přidržením tlačítek postupujete rychleji): Den – Měsíc – Rok – Hodinu – Minutu. Nastavenou hodnotu potvrdíte stiskem tlačítka . Pro ukončení nastavení stiskněte tlačítko nebo počkejte 30 sekund. Po ukončení nastavení se zobrazí číslo aktuálního dne: 1 – pondělí 2 – úterý 3 – středa 4 – čtvrtek 5 – pátek 6 – sobota 7 – neděle

Režim prázdniny Nastavení konstantní teploty na delší časové období. Stiskněte dlouze (5 sekund) tlačítko , začne blikat hodnota času. Uvolněte tlačítko a znovu ho stiskněte po dobu 5 sekund. Zobrazí se ikona a bude blikat počet dnů. Opakovaným stiskem tlačítek nastavte počet dnů (je možno nastavit 1 až 99 dní). Nastavený počet dnů potvrďte stiskem tlačítka , začne blikat hodnota teploty. Opakovaným stiskem tlačítek nastavte požadovanou teplotu. Potvrďte stiskem tlačítka , bude zobrazena ikona .27 Pokud chcete dodatečně změnit nastavenou teplotu režimu prázdniny, stiskněte opakovaně tlačítko

Režim prázdniny zrušíte stiskem tlačítka nebo . Režim Dočasná změna Krátkodobá manuální změna teploty. V režimu Auto stiskněte opakovaně tlačítka pro změnu nastavení teploty, dojde k automatickému uložení. Bude zobrazena ikona . Tento režim bude automaticky přerušen do první naprogramované teplotní změny (v levém horním rohu bude problikávat zbývající čas do změny + hodiny) nebo ho lze přerušit stiskem tlačítka . Režim OFF Protizámrazový režim, trvale nastavená teplota 5 °C. V režimu Auto stiskněte 2× tlačítko , v pravém horním rohu bude zobrazena teplota 5 °C. Pro zrušení režimu stiskněte tlačítko . Režim Dočasná hodinová změna Krátkodobá manuální změna teploty v rozmezí 1 až 9 hodin. V režimu Auto stiskněte dlouze tlačítko , v levém horním rohu začne blikat nastavení času. Opakovaným stiskem tlačítek nastavte dobu, po kterou bude platit změna teploty v rozmezí 1 až 9 hodin, rozlišení 1 h. Potvrďte stiskem tlačítka . Potom nastavte požadovanou teplotu tlačítky

V levém horním rohu bude problikávat zbývající nastavený čas + hodiny, nebo ho lze přerušit stiskem tlačítka . Režim HOLD Trvalá manuální změna teploty. V režimu Auto stiskněte tlačítko , vpravo dole bude zobrazena ikona HOLD. Nastavte požadovanou hodnotu teploty tlačítky , dojde k automatickému uložení. Nastavená teplota bude platná po celou dobu, dokud režim HOLD nezrušíte. Případné naprogramované teplotní změny nebudou provedeny. Pro zrušení funkce HOLD stiskněte tlačítko . Režim nastavení teplotního programu Nastavení teplotního průběhu během celého dne (6 teplotních změn v rámci dne). Stiskněte tlačítko PRG, bude blikat číslo dne (1–7 = pondělí až neděle). Opakovaným stiskem tlačítek vyberte požadované dny. Program Každý den zvlášť – bliká číslo vybraného dne Program Pondělí až Pátek – bliká Program Sobota až Neděle – bliká Program Celý týden – bliká Vyberte zvolený program a potvrďte tlačítkem . Bliká hodnota času začátku první teplotní změny, čas nastavte opakovaným stiskem tlačítek (rozlišení 10 minut), potvrďte tlačítkem .28 Začne blikat hodnota teploty, nastavte opakovaným stiskem tlačítek

Pod nastavenou teplotou bude zobrazeno P1 = 1. teplotní změna v rámci dne. Potvrďte stiskem tlačítka . Přesunete se na nastavení začátku druhé teplotní změny (pod teplotou zobrazeno P2). Nastavte stejným způsobem čas a teplotu jako u první teplotní změny. Takto postupně nastavte všech 6 teplotních změn během dne (P1 až P6). Továrně přednastavené časy a teploty jsou následující: Pondělí až Pátek Teplotní změna Čas Teplota P1 6:30 20 °C P2 8:30 16 °C P3 12:00 16 °C P4 14:00 16 °C P5 16:30 21 °C P6 22:30 7 °C Sobota až Neděle Teplotní změna Čas Teplota P1 7:30 20 °C P2 9:30 20 °C P3 11:30 20 °C P4 13:30 20 °C P5 16:30 20 °C P6 22:30 15 °C Podsvícení displeje Stisknutím jakéhokoliv tlačítka bude displej podsvícen po dobu 15 sekund. Další technické nastavení Stiskněte dlouze tlačítko po dobu cca 5 sekund. Opakovaným stiskem tlačítka vybíráte z níže uvedených funkcí, hodnoty nastavujete opakovaných stiskem tlačítek . Propojení termostatu s wi (COFI) Stiskněte dlouze tlačítko po dobu cca 5 sekund. Potom stiskněte tlačítko po dobu 3 sekund. Bude zobrazeno E2 a blikat ikona . V mobilní aplikaci dokončete spárování termostatu. Viz pokyny Propojení termostatu s wi sítí pro ovládání přes mobilní aplikaci. Nastavení režimu vytápění/chlazení Stiskněte dlouze tlačítko po dobu cca 5 sekund.29 Stiskněte 1× tlačítko

Opakovaným stiskem tlačítek nastavte režim vytápění (HEAT) nebo chlazení (COOL). Potvrďte tlačítkem . Nastavení rozptylu teploty Rozptyl (hystereze) je teplotní rozdíl mezi teplotou při zapnutí a vypnutí. Pokud například nastavíte teplotu ve vytápěcím systému na 20 °C a rozptyl na 0,2 °C, termostat začne pracovat, pokud pokojová teplota klesne na 19,8 °C a vypne se, pokud teplota dosáhne 20,2 °C. Stiskněte dlouze tlačítko po dobu cca 5 sekund. Stiskněte 2× tlačítko a opakovaným stiskem tlačítek nastavte poža- dovanou hodnotu (0,2 °C až 2 °C v krocích po 0,1 °C). Potvrďte tlačítkem . Korekce okolní teploty (CAL) Teplotní sensor v termostatu byl již kalibrován při výrobě, ale pro optimalizaci je možné provést kalibraci teploty v místnosti dle např. referenčního teploměru. Stiskněte dlouze tlačítko po dobu cca 5 sekund. Stiskněte 3× tlačítko a opakovaným stiskem tlačítek nastavte poža- dovanou hodnotu (-3 °C až +3 °C v krocích po 0,5 °C). Potvrďte tlačítkem . Synchronizace času (SYNC) Stiskněte dlouze tlačítko po dobu cca 5 sekund. Stiskněte 4× tlačítko a opakovaným stiskem tlačítek nastavte: ON – čas bude automaticky synchronizován s wi sítí. OFF – čas nebude synchronizován s wi sítí a bude platit manuální nastavení hodin. Potvrďte tlačítkem . Verze softwaru Stiskněte dlouze tlačítko po dobu cca 5 sekund. Stiskněte 5× tlačítko , zobrazí se verze softwaru termostatu. Pro návrat stiskněte tlačítko . Resetování termostatu (rESE) Stiskněte dlouze tlačítko po dobu cca 5 sekund. Stiskněte 6× tlačítko , zobrazí se rESE. Stiskněte tlačítko PRG, bude zobrazeno -- --. Znovu stiskněte tlačítko PRG, dojde k resetování menu termostatu a vymazání nastavených hodnot. Zamknutí kláves Stiskněte na termostatu tlačítko PRG po dobu cca 3 sekund. Dojde k zablokování všech tlačítek, na displeji termostatu vlevo nahoře problikne LOC a bude zobrazena ikona . Pro zrušení zámku stiskněte znovu tlačítko PRG po dobu cca 3 sekund, problikne UNLO. Nastavení zámku v mobilní aplikaci: – aktivace zámku, – deaktivace zámku30 Upozornění: Pokud aktivujete zámek pomocí mobilní aplikace, lze ho zpětně zrušit i přes tlačítko PRG na termostatu. Péče a údržba Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:
