РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P56201 Emos

Преди първоначалната употреба прочетете внимателно ръководството с инструкции за термостата, както и ръководството за котела или климатика. Изключете захранващото напрежение, преди да пристъпите към монтиране на термостата! Монтажът трябва да се извърши от правоспособно лице! По време на монтажа следвайте приложимите стандарти. Технически спецификации: Превключван товар: макс. 230 V AC; 6 A при резистивен товар; 2 A при индуктивен товар Измерване на температурата: 0 °C до 40 °C с разделителна способност 0,1 °C; точност ±1 °C при 20 °C Температурна настройка: От 5 °C до 35 °C със стъпка от 0,5 °C135 Настройване на температурния диференциал: от 0,2 °C до 2 °C със стъпка от 0,1 °C Работна температура: от 0 °C до 40 °C WiFi честота: 2,4 GHz, макс. 25 mW ефективна излъчвана мощност Захранване: 230 V AC/50 Hz Размери: 138 × 88 × 33 mm Описание на термостата – Икони и бутони (вижте фиг. 1) 1 – номер на ден 2 – час 3 – Приемане на WiFi сигнала 4 – режим на охлаждане /отопление 5 – задаване на температура 6 – заключване на менюто 7 – режим „ваканция“ 8 – временна промяна на температурата 9 – режим HOLD (ЗАДЪРЖАНЕ) 10 – текуща стайна температура 11 – настройване на програма 12 – настройки за данни и час 13 – избор на функция, потвърждение 14 – временна промяна на температурата; настройки за придвижване в менюто 15 – връщане към главното меню Монтиране на термостата (вж. фиг. 2) Описание на гърба на термостата (вж. фиг. 3) 1 – капак на контактната връзка 2 – монтажни отвори 3 – посока на монтаж Мобилно приложение Термостатът може да се управлява с мобилно приложение за iOS или Android. Изтеглете приложението EMOS GoSmart за вашето устройство. QR код за изтегляне на приложението за Android QR код за изтегляне на приложението за iOS136 Описание на регистрацията и влизането в приложението (вж. фиг. 4) За да използвате мобилното приложение, първо трябва да се регистрирате, като натиснете бутона Регистрация. Въведете вашата държава и имейл адрес, отметнете вашето съгласие с ли- цензионното споразумение за крайни потребители и докоснете Получаване на код за потвърждение. Въведете кода за потвърждение, изпратен на вашия имейл. След това задайте паролата за вашия акаунт и докоснете Готово. Изберете дали искате да активирате Анализ на данни/Персонализиране и докоснете Отидете в приложението. Свързване на термостата към Wi-Fi мрежа за управление чрез мобилното приложение (вж. фиг. 5) Натиснете продължително бутона за около 5 секунди. След това натиснете и задръжте бутона за 3 секунди. E2 ще се появи на екрана и иконата

Докоснете Добавяне на устройство в приложението и активирайте достъп до местоположение. Изберете добавяне ръчно и изберете Малки домашни уреди – Термостат (Wi- Fi) или Други – Други (Wi-Fi). Изберете 2,4 GHz Wi-Fi мрежа, въведете паролата и натиснете Напред. Поставете отметка Потвърдете, че индикаторът мига бързо и докоснете

Избраният термостат трябва да се появи в приложението в рамките на 2 минути. Докоснете зелената стрелка вдясно; термостатът ще бъде добавен в при-

След това докоснете иконата на термостата в приложението, за да отворите главното меню за управление.

Ако термостатът не успее да се сдвои, повторете процеса. 5 GHz Wi-Fi мрежи не се поддържат. Термостатът може да се управлява чрез приложението само от 1 потребител наведнъж. Ако друг потребител иска да контролира термостата, предишният потребител трябва да излезе. Описание на главното меню на мобилното приложение Докоснете иконата на термостата в приложението, за да отворите главното меню за управление (вж. Фиг. 6).

1. Състояние на термостата (ВКЛ./ИЗКЛ.) – Режим против замръзване,

температурата е фиксирана на 5 °C

2. Настройка на работен режим (подробна информация в главата РАБОТНИ

РЕЖИМИ на това ръководство) Автоматично Ръчен – вижте режим ЗАДЪРЖАНЕ Временен – вижте Режим на временна промяна Boost – вижте Времеви режим на временна промяна Ваканция – вижте режим Ваканция137

3. График (вж. фиг. 7)

1 – добавете период от време 2 – изтриване на период от време 3 – показване на деня 7 дни (Пон. → Нед.) 5+2 дни (Пон. → Пет. + Съб. → Нед.) 24-часов режим Всеки ден може да бъде разделен на максимум 6 периода. Когато сте в 7-дневен режим, можете да копирате температурните настройки от един ден в други дни (вижте фиг. 8).

Задръжте иконата на четвъртък; ще се отвори меню за други дни. Маркирайте ги оранжево, като ги докоснете и потвърдете. Графикът за четвъртък ще се копира за понеделник, вторник и сряда.

4. Настройки (вж. Фиг. 9)

1 – нулиране на термостата към фабрични настройки 2 – заключване на бутоните 3 – корекция на температурата на околната среда (-3 °C до +3 °C на стъпки от 0,5 °C) 4 – режим на система за отопление/охлаждане 5 – календарен режим (7 дни, 5+2, 24 часа)

9. Текущо зададена температура

10. Регулирайте температурата

11. Мрежова информация за устройството, промяна на името в прило-

жението, информация за местоположение, добавяне на икона към началния екран и други подобни настройки Изтриване на термостата от приложението (вж. фиг. 10) Задръжте иконата на термостата, отметнете термостата и докоснете иконата на кофата за боклук, за да изтриете термостата. Преглед на потребител/Промяна на парола/Актуализиране на приложението Докоснете иконата в долния десен ъгъл и след това иконата в горния десен ъгъл. Това ще отвори ново меню с настройки.138

Преди да пристъпите към подмяната на термостата, изключете захранването на отоплителната система в дома ви. Това ще предотврати евентуални нара- нявания, причинени от електрически ток. Поставяне на термостата

3. Пробийте два отвора, внимателно поставете в тях пластмасовите дюбели

и закрепете с двата винта задния капак на термостата.

4. Свържете проводниците към означените клеми в съответствие със схемата

на свързване, намираща се под капака.

5. Завършете монтажа като поставите термостата върху монтирания заден капак.

Поставяне на термостата Монтирането на термостата (модула на предавателя) значително повлиява на неговото функциониране. Изберете място, където членовете на семейството прекарват основната част от времето си, за предпочитане близо до вътрешна стена, без директно осветяване от слънчева светлина и където въздухът циркулира свободно. Не монтирайте термостата в близост до източници на топлина (напр. теле- визори, радиатори и хладилници) или близо до врата. Нарушаването на тези предписания води до неправилно регулиране на температурата в помещението. Електрическа схема на свързване: Схема на свързване на помпата/моторизирания клапан

Схема на свързване на подово отопление

устройство139 Схема на свързване на котел

• Предварително монтираният съединител за проводници няма да бъде

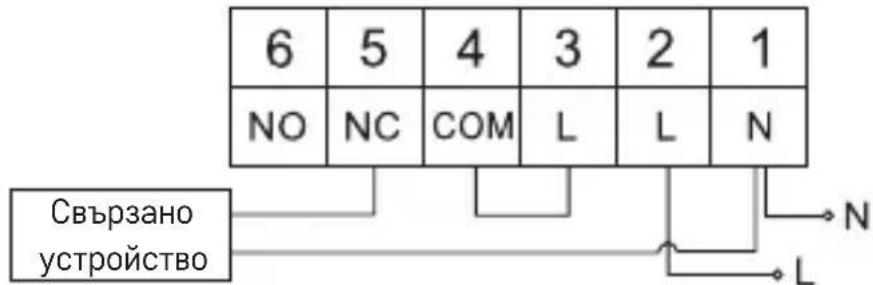

Схема на свързване на разширителен шибър/електрическо задвижване

ВЪВЕЖДАНЕ НА УСТРОЙСТВОТО В ЕКСПЛОАТАЦИЯ Настройване на часовника и календара Натиснете бутон ; стойностите ще започнат да мигат. Използвайте бутоните за настройка на следните параметри (задържането на бутона ускорява промяната на стойността): Ден – Месец – Година – Час – Минута. Потвърдете зададената стойност с натискане на . За да прекратите настройката, натиснете бутона или изчакайте 30 секунди. След като настройването е завършено, ще се покаже текущият номер на деня: 1 – Понеделник 2 – Вторник 3 – Сряда 4 – Четвъртък 5 – Петък 6 – Събота 7 – Неделя РАБОТНИ РЕЖИМИ Режим „Ваканция“ Задава постоянна температура за продължителен период от време. Задръжте (5 секунди) бутона ; стойността на времето ще започне да

Освободете бутона и го натиснете отново за 5 секунди. Ще се появи иконата и броят на дните ще започне да мига. Неколкократно натиснете бутон , за да зададете броя дни (от 1 до 99). Потвърдете зададената дневна стойност с натискане на ; стойността на температурата ще започне да мига.140 Неколкократно натиснете бутона , за да зададете температурата. Потвърдете с натискане на ; иконата ще се появи. Ако искате да се върнете и да промените температурата за ваканционен режим, натиснете неколкократно бутона . Можете да отмените ваканционния режим, като натиснете или . Режим на временна промяна Краткосрочна ръчна промяна на температурата. Докато сте в автоматичен режим, използвайте бутоните , за да промените настройката на температурата; стойността ще бъде запазена автоматично.

ще се появи. Този режим ще бъде автоматично отменен от първата програмирана промяна на температурата (оставащото време до промяната + часовникът ще се редуват в горния ляв ъгъл) или може да бъде отменен ръчно чрез натискане на

Режим OFF (ИЗКЛ.) Режим против замръзване, температура фиксирана на 5 °C. Докато сте в автоматичен режим, натиснете бутона 2×; в горния десен ъгъл ще се появи температура от 5 °C. За да отмените режима, натиснете . Режим на макрирана временна промяна Временна ръчна промяна на температурата за 1 до 9 часа. Докато сте в автоматичен режим, задръжте бутона ; настройката за време ще започне да мига в горния ляв ъгъл. Използвайте бутоните , за да зададете продължителността на промяната на температурата, от 1 до 9 часа, със стъпка на промяна от 1 час. Потвърдете с натискане на . След това задайте желаната температура с помощта на бутоните . Оставащото зададено време + часовникът ще се редуват в горния ляв ъгъл; можете да отмените режима преждевременно, като натиснете . Режим HOLD (ЗАДЪРЖАНЕ) Постоянна ръчна промяна на температурата. Докато сте в автоматичен режим, натиснете бутона ; ЗАДЪРЖАНЕ ще се появи долу вдясно. Задайте желаната температура с помощта на бутоните ; стойността ще бъде запазена автоматично. Зададената температура ще се поддържа, докато режимът HOLD (ЗАДЪРЖАНЕ) не бъде отменен. Всяка промяна на програмираната температурата няма да се извърши. За да отмените режим ЗАДЪРЖАНЕ, натиснете . Режим за настройка на програма за отопляване Задава температура през целия ден (6 температурни промени през деня). Натиснете бутона PRG. Номерът на деня ще започне да мига (1–7 = понеделник до неделя).

неколкократно, за да изберете дните по избор. Програма „Различна за всеки ден“ – броят избрани дни мига Програма „От понеделник до петък“ – мига141 Програма „От събота до неделя“ –

Програма „Цяла седмица“ – мига Изберете желаната програма и потвърдете с . Времето на първата промяна на температурата ще започне да мига; можете да настроите времевите стойност чрез неколкократно натискане на (10-минутни стъпки), и след това да потвърдите с . Стойността на температурата ще започне да мига; настройте с неколкократно натискане на бутона . P1 ще се появи под зададената температура, което показва първата промяна на температурата за деня. Потвърдете с натискане на . Продължете, като зададете началото на втората промяна на температурата (P2 ще се появи под температурата). Настройте времето и температурата, като следвате същите стъпки както при настройката на първата промяна на температурата. Продължете процеса, докато всичките 6 температурни промени (P1 до P6) бъдат зададени. Фабрично зададените времена и температури са следните: От понеделник до петък Промяна на температурата Време Температура P1 6:30 20 °C P2 8:30 16 °C P3 12:00 16 °C P4 14:00 16 °C P5 16:30 21 °C P6 22:30 7 °C Събота до неделя Промяна на температурата Време Температура P1 7:30 20 °C P2 9:30 20 °C P3 11:30 20 °C P4 13:30 20 °C P5 16:30 20 °C P6 22:30 15 °C Осветление на екрана Натискането на който и да е бутон ще освети екрана за 15 секунди. Други технически настройки Натиснете продължително бутона за около 5 секунди.142 Неколкократното натискане на бутона избира от функциите по-долу, стойностите се регулират с помощта на бутоните . Свързване на термостата с WiFi (COFI) Натиснете продължително бутона за около 5 секунди. След това натиснете и задръжте бутона за 3 секунди. E2 ще се появи на екрана и иконата ще мига. Завършете сдвояването на термостата в мобилното приложение. Вижте инструкциите за Свързване на термостата към WiFi мрежа за упра- вление чрез мобилното приложение. Превключване на режим отопление/охлаждане Натиснете продължително бутона за около 5 секунди. Натиснете бутон

Използвайте бутоните , за да превключите на режим отопление (HEAT) или охлаждане (COOL). Потвърдете с . Настройка на температурната разлика Температурният диференциал (хистерезис) представлява разликата в темпе- ратурата, необходима за включване и изключване на системата. Например, ако в режим на отопление зададената температура е 20 °C, а диференциалът е 0, 2 °C, термостатът се включва, когато стайната температура спадне до 19,8 °C, и се изключва, когато температурата достигне 20,2 °C. Натиснете продължително бутона за около 5 секунди. Натиснете бутона 2 пъти и използвайте бутоните , за да зададете стойността на температурната разлика (0,2 °C до 2 °C на стъпки от 0,1 °C). Потвърдете с . Калибриране на температурата на околната среда (CAL) Температурният сензор в термостата е калибриран заводски, но може да се из- върши допълнително калибриране, за да се оптимизира термостатът, например чрез сравняване на измерената стайна температура с термометър за справка. Натиснете продължително бутона за около 5 секунди. Натиснете бутона 3 пъти и използвайте бутоните , за да зададете стойността на калибриране (-3 °C до +3 °C на стъпки от 0,5 °C). Потвърдете с . Синхронизация на времето (SYNC) Натиснете продължително бутона за около 5 секунди. Натиснете бутона 4 пъти и използвайте бутоните , за да зададете: ВКЛ. – времето автоматично ще се синхронизира с Wi-Fi мрежата; ИЗКЛ. – времето няма да се синхронизира с Wi-Fi мрежата и ще се използва времето, което сте задали ръчно. Потвърдете с . Версия на софтуера Натиснете продължително бутона за около 5 секунди. Натиснете 5 пъти бутона ; ще се покаже версията на софтуера на термостата. Върнете се с натискане на

Нулиране на термостата (rESE) Натиснете продължително бутона за около 5 секунди. Натиснете 6 пъти бутона ; на екрана ще се покаже „rESE“. Натиснете бутона PRG; -- -- ще се покаже на дисплея. Натиснете отново бутон PRG; менюто на термостата ще се нулира и всички зададени стойности ще бъдат изтрити. Заключване на бутоните Натиснете продължително бутон PRG за около 3 секунди. Всички бутони ще бъдат заключени, термостатът ще мига LOC в горния ляв ъгъл на екрана и ще се покаже иконата . За да отмените заключването, задръжте отново бутона PRG за около 3 секунди; UNLO ще започне да мига на екрана. Настройка на заключването в мобилното приложение: – активирано заключване, – деактивирано заключване

Ако активирате заключването в приложението, заключването може да бъде отменено и чрез бутона PRG на термостата. Обслужване и поддръжка Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са дадени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да използвате продукта.

• Не излагайте продукта на пряка слънчева светлина, прекалено ниска температура, твърде висока влажност и резки промени на температурата. Това би намалило точността на измерване.

• Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

• Не подлагайте уреда на въздействието на значителни механични сили, удари, прах, висока температура, дъжд или влажност – те могат да причинят неизправности, да съкратят живота на батериите, да повредят батериите, както и да деформират пластмасовите части.

• Не излагайте уреда на дъжд или висока влажност, капеща или пръскаща

• Не поставяйте върху уреда източници на открити пламъци, например запалени свещи и др.

• Не поставяйте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда.

• Не правете нищо по вътрешните електрически вериги на уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. Уредът трябва да се ремонтира само от техник с нужната квалификация.

• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтво- рители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

• Не потапяйте уреда във вода или друга течност.144

• При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в търговския обект, откъдето е закупен.
