BEDIENUNGSANLEITUNG K2 Universal Kärcher

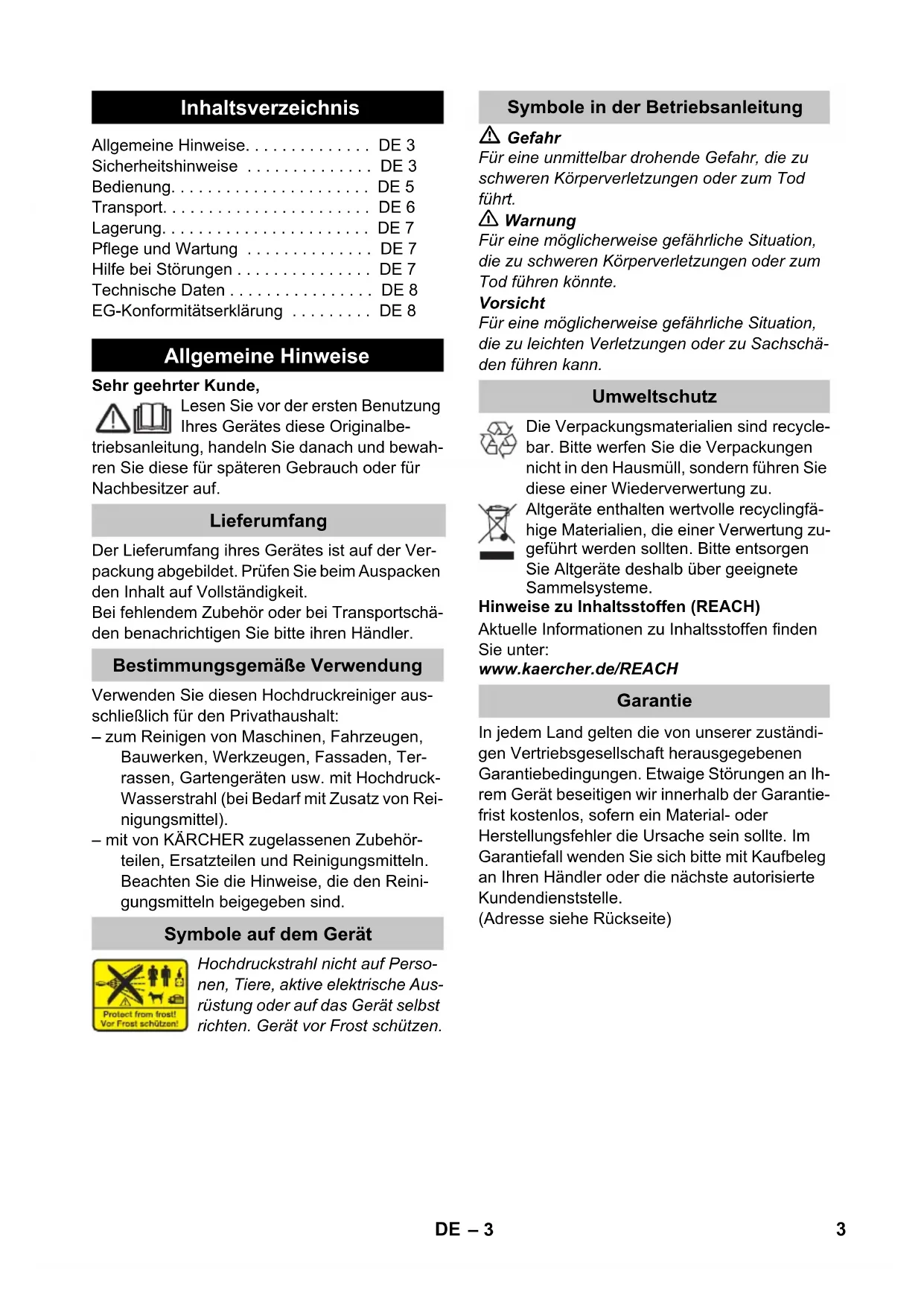

Register and win! www.karcher .com 59649210 (11/12) K 2 Basic Deutsch 3 English 10 Français 16 Italiano 23 Nederlands 30 Español 37 Português 44 Dansk 51 Norsk 57 Svenska 63 Suomi 69 Ελληνικά 75 Türkçe 82 Русский 88 Magyar 95 Čeština 102 Slovenščina 109 Polski 115 Româneşte 122 Slovenčina 128 Hrvatski 134 Srpski 140 Български 146 Eesti 153 Latviešu 159 Lietuviškai 166 Українська 1722– 3 Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbe- triebsanleitung, handeln Sie danach und bewah- ren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Der Lieferumfang ihres Gerätes ist auf der Ver- packung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschä- den benachrichtigen Sie bitte ihren Händler. Verwenden Sie diesen Hochdruckreiniger aus- schließlich für den Privathaushalt: – zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Ter- rassen, Gartengeräten usw. mit Hochdruck- Wasserstrahl (bei Bedarf mit Zusatz von Rei- nigungsmittel). – mit von KÄRCHER zugelassenen Zubehör- teilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reini- gungsmitteln beigegeben sind. Hochdruckstrahl nicht auf Perso- nen, Tiere, aktive elektrische Aus- rüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen. Gefahr Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 Warnung Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte. Vorsicht Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschä- den führen kann. Die Verpackungsmaterialien sind recycle- bar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfä- hige Materialien, die einer Verwertung zu- geführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zuständi- gen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ih- rem Gerät beseitigen wir innerhalb der Garantie- frist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Inhaltsverzeichnis Allgemeine Hinweise... DE 3 Sicherheitshinweise ... DE 3 Bedienung... DE 5 Transport... DE 6 Lagerung... DE 7 Pflege und Wartung ... DE 7 Hilfe bei Störungen ... DE 7 Technische Daten ... DE 8 EG-Konformitätserklärung ... DE 8 Allgemeine Hinweise Lieferumfang Bestimmungsgemäße Verwendung Symbole auf dem Gerät Symbole in der Betriebsanleitung Umweltschutz Garantie 3DE– 4 Gefahr Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Das Gerät nicht in Betrieb setzen, wenn die Netzanschlussleitung oder wichtige Teile des Gerätes, z.B. Hochdruckschlauch, Handspritzpistole oder Sicherheitseinrich- tungen beschädigt sind. Netzanschlussleitung mit Netzstecker vor je- dem Betrieb auf Schäden prüfen. Beschä- digte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro- Fachkraft austauschen lassen. Hochdruckschlauch vor jedem Betrieb auf Schäden prüfen. Beschädigten Hochdruck- schlauch unverzüglich austauschen. Der Betrieb in explosionsgefährdeten Berei- chen ist untersagt. Beim Einsatz des Gerätes in Gefahrberei- chen (z.B. Tankstellen) sind die entspre- chenden Sicherheitsvorschriften zu beachten. Hochdruckstrahlen können bei unsachge- mäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektri- sche Ausrüstung oder auf das Gerät selbst gerichtet werden. Den Hochdruckstrahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuh- werk zu reinigen. Keine Gegenstände abspritzen, die gesund- heitsgefährdende Stoffe (z.B. Asbest) ent- halten. Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensge- fährlich. Mindestens 30 cm Strahlabstand bei der Reinigung einhalten! Explosionsgefahr! Keine brennbaren Flüssigkeiten versprühen. Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farb- verdünner oder Heizöl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungs- mittel verwenden, da sie die am Gerät ver- wendeten Materialien angreifen. 몇 Warnung Netzstecker und Kupplung einer Verlänge- rungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen. Ungeeignete Verlängerungsleitungen kön- nen gefährlich sein. Verwenden Sie im Frei- en nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt:

Verlängerungsleitung immer vollständig von der Kabeltrommel abwickeln. Hochdruckschläuche, Armaturen und Kupp- lungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfohlene Hochdruck- schläuche, Armaturen und Kupplungen ver- wenden. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten be- nutzt zu werden. Das Gerät darf nicht von Kindern oder nicht unterwiesenen Personen betrieben werden. Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr! Dieses Gerät wurde entwickelt für die Ver- wendung von Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungs- mitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen. Der Benutzer hat das Gerät bestimmungs- gemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten. Das Gerät nicht verwenden, wenn sich an- dere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung. Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille tragen. Vorsicht Bei längeren Arbeitspausen Gerät am Hauptschalter / Geräteschalter ausschalten oder Netzstecker ziehen. Das Gerät bei Temperaturen unter 0 °C nicht betreiben. Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen ein- halten, um Beschädigungen zu vermeiden. Das Gerät niemals unbeaufsichtigt lassen, solange das Gerät in Betrieb ist. Sicherheitshinweise 4 DE– 5 Darauf achten, dass Netzanschluss- oder Verlängerungsleitung nicht durch Überfah- ren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netz- leitungen vor Hitze, Öl und scharfen Kanten schützen. Alle stromführenden Teile im Arbeitsbereich müssen strahlwassergeschützt sein. Das Gerät darf nur an einen elektrischen An- schluss angeschlossen werden, der von ei- nem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde. Das Gerät nur an Wechselstrom anschlie- ßen. Die Spannung muss mit dem Typen- schild des Gerätes übereinstimmen. Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehler- stromschutzschalter (max. 30 mA) zu betrei- ben. Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht z.B. Motorenwäsche, Un- terbodenwäsche dürfen nur an Waschplät- zen mit Ölabscheider durchgeführt werden. Vorsicht Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden. Der Geräteschalter verhindert den unbeabsich- tigten Betrieb des Gerätes. Die Verriegelung sperrt den Hebel der Hand- spritzpistole und verhindert den unbeabsichtig- ten Start des Gerätes. Das Überströmventil verhindert eine Überschrei- tung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpistole losge- lassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein. Vorsicht Vor allen Tätigkeiten mit oder am Gerät Standsi- cherheit herstellen, um Unfälle oder Beschädi- gungen durch Umfallen des Geräts zu vermeiden. – Die Standsicherheit des Gerätes ist gewähr- leistet, wenn es auf einer ebenen Fläche ab- gestellt wird. Abbildungen siehe Seite 2 1 Hochdruckanschluss 2 Geräteschalter „0/OFF“ / „I/ON“ 3 Aufbewahrungshaken für Hochdruck- schlauch und Netzanschlussleitung 4 Tragegriff 5 Aufbewahrung für Strahlrohr 6 Aufbewahrung für Handspritzpistole 7 Wasseranschluss mit eingebautem Sieb 8 Saugschlauch für Reinigungsmittel (mit Fil- ter) 9 Kupplung für Wasseranschluss 10 Netzanschlussleitung mit Netzstecker 11 Handspritzpistole 12 Verriegelung Handspritzpistole 13 Klammer für Hochdruckschlauch 14 Hochdruckschlauch 15 Strahlrohr mit Dreckfräser Sonderzubehör erweitert die Nutzungsmöglich- keiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem KÄRCHER-Händler. Dem Gerät lose beigelegte Teile vor Inbetrieb- nahme montieren. Abbildung Tragegriff befestigen. Abbildung Klammer für Hochdruckschlauch aus Hand- spritzpistole herausziehen (z.B. mit Schlitz- Schraubendreher). Abbildung Hochdruckschlauch in Handspritzpistole ste- cken. Klammer eindrücken, bis sie einrastet. Si- chere Verbindung durch Ziehen am Hoch- druckschlauch prüfen. Abbildung Kupplung auf Wasseranschluss des Gerätes schrauben. Sicherheitseinrichtungen Geräteschalter Verriegelung Handspritzpistole Überströmventil mit Druckschalter Voraussetzungen für die Standsicherheit Bedienung Gerätebeschreibung Sonderzubehör Vor Inbetriebnahme 5DE– 6 Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Was- ser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Vorsicht Systemtrenner immer an der Wasserversor- gung, niemals direkt am Gerät anschließen! Hinweis: Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschä- digen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Be- stellnummer 4.730-059) empfohlen. Vorschriften des Wasserversorgungsunterneh- mens beachten. Anschlusswerte siehe Typenschild/Technische Daten. Einen gewebeverstärkten Wasserschlauch (nicht im Lieferumfang) mit einer handelsüb- lichen Kupplung verwenden. (Durchmesser mindestens 1/2 Zoll bzw. 13 mm; Länge min- destens 7,5 m). Wasserschlauch auf Kupplung des Gerätes stecken, und an die Wasserversorgung an- schließen. Vorsicht Trockenlauf von mehr als 2 Minuten führt zu Be- schädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren. Abbildung Hochdruckschlauch mit dem Hochdruckan- schluss des Gerätes verbinden. Abbildung Strahlrohr in Handspritzpistole einstecken und durch 90° Drehung fixieren. Wasserhahn vollständig öffnen. Netzstecker in Steckdose stecken. Gerät einschalten „I/ON“. 몇 Gefahr Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen, Handspritzpistole und Strahlrohr gut festhalten. Abbildung Hebel der Handspritzpistole entsperren. Hebel ziehen, das Gerät schaltet ein. Hinweis: Wird der Hebel wieder losgelassen, schaltet das Gerät wieder ab. Der Hochdruck im System bleibt erhalten. Für hartnäckige Verschmutzungen. Nicht zum Arbeiten mit Reinigungsmittel geeig- net. Vorsicht Autoreifen, Lack oder empfindlichen Oberflä- chen wie Holz nicht mit dem Dreckfräser reini- gen, Gefahr der Beschädigung. Verwenden Sie zur jeweiligen Reinigungsaufga- be ausschließlich KÄRCHER Reinigungs- und Pflegemittel, da diese speziell für die Verwen- dung mit Ihrem Gerät entwickelt wurden. Die Verwendung von anderen Reinigungs- und Pfle- gemitteln kann zu schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen. Bitte informieren Sie sich im Fachhandel oder fordern Sie direkt bei KÄRCHER Informationen an. Saugschlauch für Reinigungsmittel in ge- wünschter Länge aus dem Gehäuse ziehen. Saugschlauch für Reinigungsmittel in einen Behälter mit Reinigungsmittellösung hän- gen. Strahlrohr von der Handspritzpistole tren- nen. Nur mit der Handspritzpistole arbeiten. Hinweis: Dadurch wird bei Betrieb die Reini- gungsmittellösung dem Wasserstrahl zuge- mischt. Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen. Gelösten Schmutz mit Hochdruckstrahl ab- spülen. Wasserversorgung Wasserversorgung aus Wasserleitung Inbetriebnahme Betrieb Strahlrohr mit Dreckfräser Arbeiten mit Reinigungsmittel Empfohlene Reinigungsmethode 6 DE– 7 Hebel der Handspritzpistole loslassen. Abbildung Hebel der Handspritzpistole verriegeln. Bei längeren Arbeitspausen (über 5 Minu- ten) zusätzlich das Gerät ausschalten „0/ OFF“. Handspritzpistole in Aufbewahrung für Handspritzpistole stecken. Vorsicht Den Hochdruckschlauch nur von der Handspritz- pistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist. Nach Arbeiten mit Reinigungsmittel: Gerät etwa 1 Minute zum klarspülen betreiben. Hebel der Handspritzpistole loslassen. Gerät ausschalten „0/OFF“. Wasserhahn schließen. Hebel der Handspritzpistole drücken, um den noch vorhandenen Druck im System ab- zubauen. Abbildung Hebel der Handspritzpistole verriegeln. Gerät von der Wasserversorgung trennen. Netzstecker ziehen. Vorsicht Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beach- ten (siehe technische Daten). Gerät am Tragegriff hochheben und tragen. Gerät gegen Verrutschen und Kippen si- chern. Vorsicht Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten). Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten. Gerät auf einer ebenen Fläche abstellen. Strahlrohr in die Aufbewahrung für Strahl- rohr einrasten. Handspritzpistole in Aufbewahrung für Handspritzpistole stecken. Netzanschlussleitung, Hochdruckschlauch und Zubehör am Gerät verstauen. Vorsicht Gerät und Zubehör vor Frost schützen. Das Gerät und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind. Um Schäden zu vermeiden: Gerät vollständig von Wasser entleeren: Ge- rät ohne angeschlossenen Hochdruck- schlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hoch- druckanschluss austritt. Gerät ausschalten. Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren. Betrieb unterbrechen Betrieb beenden Transport Transport von Hand Transport in Fahrzeugen Lagerung Gerät aufbewahren Frostschutz 7DE– 8 Gefahr Vor allen Pflege– und Wartungsarbeiten das Ge- rät ausschalten und den Netzstecker ziehen. Vor längerer Lagerung, z. B. im Winter: Filter vom Saugschlauch für Reinigungsmit- tel abziehen und unter fließendem Wasser reinigen. Sieb im Wasseranschluss mit einer Flach- zange herausziehen und unter fließendem Wasser reinigen. Das Gerät ist wartungsfrei. Verwenden Sie ausschließlich Original KÄR- CHER Ersatzteile. Eine Ersatzteilübersicht fin- den Sie am Ende dieser Betriebsanleitung. Kleinere Störungen können Sie mit Hilfe der fol- genden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den au- torisierten Kundendienst. Gefahr Vor allen Pflege– und Wartungsarbeiten das Ge- rät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kunden- dienst durchgeführt werden. Hebel der Handspritzpistole ziehen, das Ge- rät schaltet ein. Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt. Netzanschlussleitung auf Beschädigung prüfen. Gerät entlüften: Gerät ohne angeschlosse- nen Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasen- frei am Hochdruckanschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder anschließen. Wasserversorgung überprüfen. Sieb im Wasseranschluss mit einer Flach- zange herausziehen und unter fließendem Wasser reinigen. Hochdruckdüse reinigen: Verschmutzungen aus der Düsenbohrung mit einer Nadel ent- fernen und von vorne mit Wasser ausspülen. Wasserzulaufmenge überprüfen. Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftra- gen. Strahlrohr von der Handspritzpistole tren- nen. Nur mit der Handspritzpistole arbeiten. Filter am Saugschlauch für Reinigungsmittel reinigen. Saugschlauch für Reinigungsmittel auf Knickstellen überprüfen. Pflege und Wartung Pflege Wartung Ersatzteile Hilfe bei Störungen Gerät läuft nicht Gerät kommt nicht auf Druck Starke Druckschwankungen Gerät undicht Reinigungsmittel wird nicht angesaugt 8 DE– 9 Technische Änderungen vorbehalten! Hiermit erklären wir, dass die nachfolgend be- zeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr ge- brachten Ausführung den einschlägigen grund- legenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Technische Daten Elektrischer Anschluss Spannung 220-240 1~50/60

Stromaufnahme 6 A Schutzgrad IP X5 Schutzklasse II Netzabsicherung (träge) 10 A Wasseranschluss Zulaufdruck 0,2-1,2 MPa Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 7 l/min Leistungsdaten Arbeitsdruck 8 MPa Max. zulässiger Druck 11 MPa Fördermenge, Wasser 5,2 l/min Fördermenge, Reinigungsmittel 0,3 l/min Rückstoßkraft der Handspritzpistole 10 N Maße und Gewichte Länge 280 mm Breite 176 mm Höhe 443 mm Gewicht, betriebsbereit mit Zubehör 4,7 kg Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm Vibrationswert Unsicherheit K <2,5 0,3 m/s

dB(A) dB(A) Schallleistungspegel L
