TECS 190 - Elektrosäge EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Handkreissäge
Marke	Einhell
Modell	TECS 190
Netzspannung	230 V ~ 50 Hz
Leistungsaufnahme	1500 W (geschätzt)
Leerlaufdrehzahl	5500 U/min
Schnitttiefe bei 90°	66 mm
Schnitttiefe bei 45°	48 mm
Sägeblattdurchmesser	190 mm
Bohrung	30 mm
Blattstärke	2,8 mm
Gewicht	5,2 kg
Schutzklasse	II
Schalldruckpegel (LpA)	90,2 dB(A)
Schallleistungspegel (LWA)	101,2 dB(A)
Vibrationen (Haupthandgriff)	≤ 2,5 m/s²
Vibrationen (Zusatzhandgriff)	2,664 m/s²
Hauptfunktionen	Gerade Schnitte, Gehrungsschnitte (0-45º), Parallelanschlag, LED-Beleuchtung, Staubabsaugung
Wartung und Reinigung	Regelmäßig mit einem feuchten Tuch und milder Seife reinigen; keine aggressiven Mittel verwenden; Kohlebürsten prüfen
Sicherheit	Schwenkbarer Schutzhaube, Spindelarretierung, Sicherheitsschalter, Schnittlinienführung
Ersatzteile und Reparierbarkeit	Sägeblatt, Kohlebürsten (Verschleiß); Teile erhältlich über Kundendienst ISC GmbH
Allgemeine Informationen	24 Monate Garantie; nur für den Hausgebrauch; Lieferung mit Sägeblatt, Schlüssel, Parallelanschlag und Bedienungsanleitung

Häufig gestellte Fragen - TECS 190 EINHELL

Wie wechselt man das Sägeblatt?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung (11). Lösen Sie die Befestigungsschraube (17) mit dem Sägeblattschlüssel (13). Schieben Sie die Schutzhaube (19) zurück und entfernen Sie den Flansch (18) und das Sägeblatt (12). Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein und ziehen Sie die Schraube fest. Überprüfen Sie die Montage vor dem Gebrauch.

Wie stellt man die Schnitttiefe ein?

Lösen Sie den Klemmhebel (4) an der Rückseite der Schutzhaube. Setzen Sie die Grundplatte (6) flach auf das Werkstück. Heben Sie die Säge auf die gewünschte Tiefe (a) an. Ziehen Sie den Hebel wieder an und überprüfen Sie den festen Sitz.

Wie führt man einen Gehrungsschnitt durch?

Lösen Sie die Feststellschraube (7) an der Vorderseite der Grundplatte. Neigen Sie die Säge auf den gewünschten Winkel (0-45°). Ziehen Sie die Schraube wieder an. Verwenden Sie die Skala (9) zur Überprüfung des Winkels.

Wie verwendet man den Parallelanschlag?

Lösen Sie die Feststellschraube (8) in der Grundplatte. Setzen Sie den Parallelanschlag (16) in die Führungsschiene ein. Stellen Sie den gewünschten Abstand ein und ziehen Sie die Schraube fest. Positionieren Sie den Anschlag gegen die Werkstückkante und sägen Sie.

Wie schließt man einen Staubsauger an?

Stecken Sie den Staubsaugeradapter (15) auf den Absaugstutzen (14) der Säge. Schließen Sie einen für das bearbeitete Material (Holz, Kunststoff) geeigneten Staubsauger an. Stellen Sie sicher, dass alle Teile ordnungsgemäß verbunden sind.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie stets eine Schutzbrille, einen Staubschutzmaske und einen Gehörschutz. Verwenden Sie außerdem Schutzhandschuhe. Tragen Sie keine lockere Kleidung.

Wie pflegt man die Kreissäge?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch und etwas Seife. Blasen Sie die Lüftungsschlitze mit Druckluft aus. Lassen Sie die Kohlebürsten von einem Fachmann überprüfen, wenn sie übermäßig Funken erzeugen.

Welches Sägeblatt kann ich verwenden?

Verwenden Sie Sägeblätter gemäß EN 847-1, mit einem Durchmesser von 190 mm, Bohrung 30 mm und Blattstärke 2,8 mm. Verwenden Sie niemals ein beschädigtes oder gerissenes Blatt.

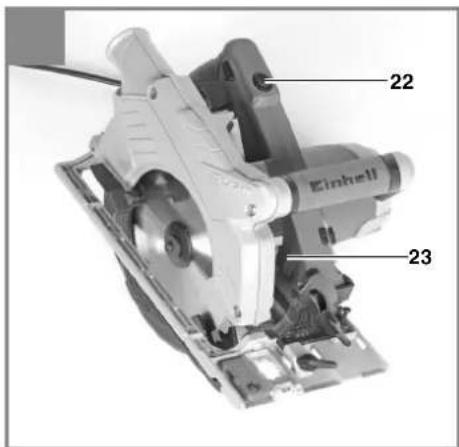

Wie verwendet man die LED-Beleuchtung?

Drücken Sie den Schalter (22), um die LED-Lampe (23) einzuschalten. Drücken Sie erneut, um sie auszuschalten. Die Stromversorgung erfolgt direkt über das Stromnetz, ohne Batterie.

Was tun bei einem Defekt während der Garantiezeit?

Melden Sie den Defekt auf www.isc-gmbh.info mit einer genauen Beschreibung. Bewahren Sie den Kaufbeleg auf. Die Garantie beträgt 24 Monate ab Kaufdatum. Verschleißteile (Bürsten, Sägeblatt) sind nicht abgedeckt.

BEDIENUNGSANLEITUNG TECS 190 EINHELL

D Originalbetriebsanleitung Handkreissäge

Art.-Nr.: 43.309.79 I.-Nr.: 11015

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitschinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

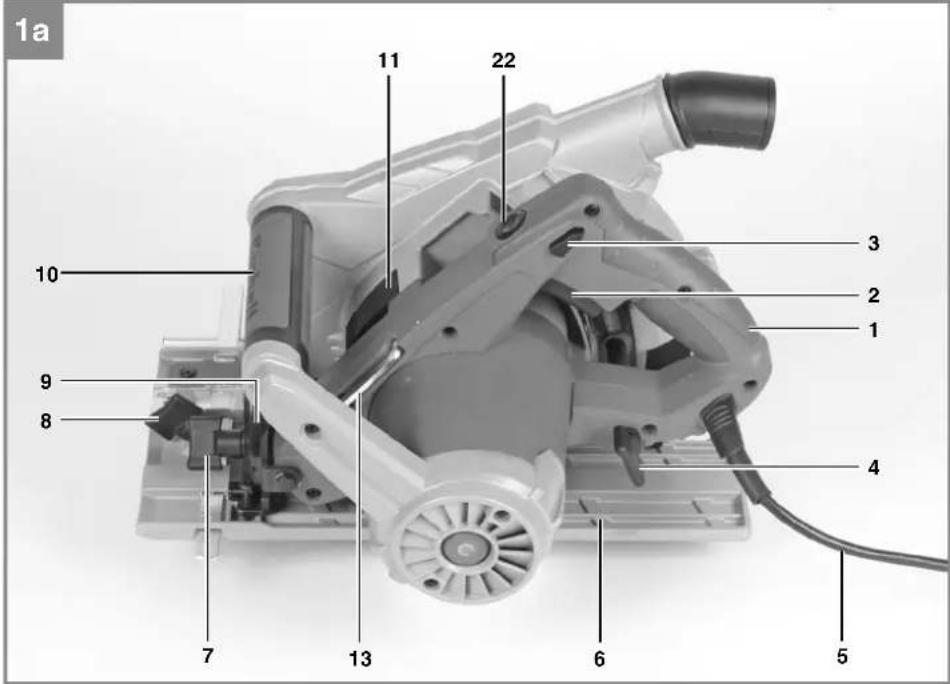

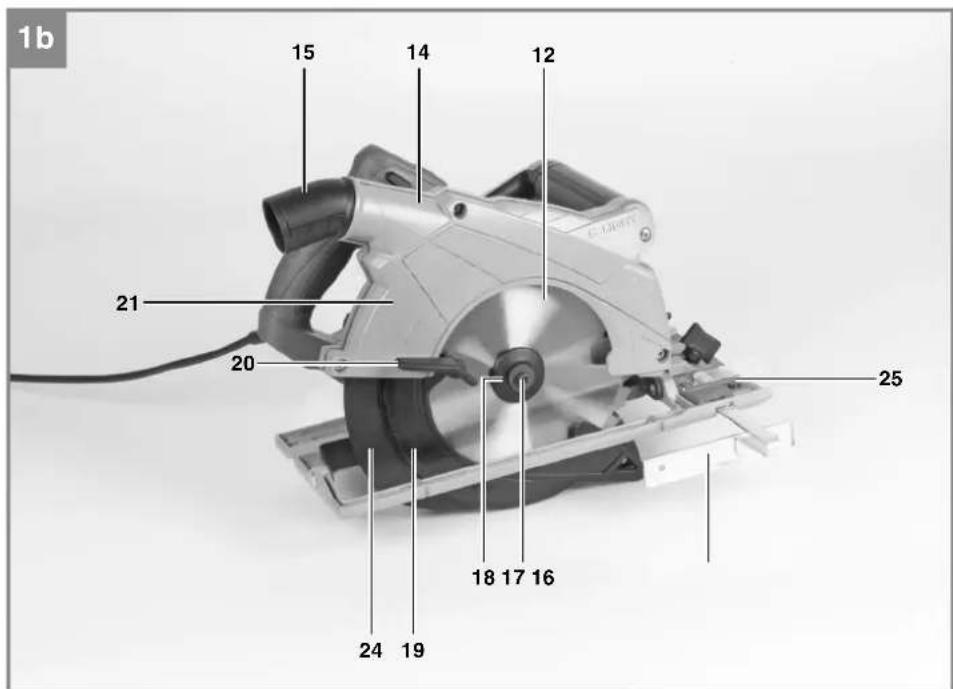

2.1 Gerätebeschreibung (Bild 1a/1b/17)

1.Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5.Netzkabel
6. Sageschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Spindelarretierung
12. Sageblatt
13. Sageblattschlüssel
14. Anschluss fur Spanabsaugung
15. Staubsaugeradapter
16. Parallelanschlag
17. Schraube zur Sageblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Hebel fur Pendelschutzhaube

1. Schutzhaube

2. Schalter LED-Beleuchtung Ein/Aus

3. LED-Licht
4. Spaltkeil
5. Schnittlinienführung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Handkreissage
Sägeblatt
Sageblattschlüssel
- Parallelanschlag
Originalbetriebsanleitung
- Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Die Handkreissage ist geeignet zum Sagen von geradlinigen Schnitten in Holz, holzahnlichen Werkstoffen und Kunststoffen. Dabei sind ein Überhitzen der Sagezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V ~ 50 Hz

Leistungsaufnahme: 1500 W

Leerlauf-Drehzahl: 5.500 min

Schnittliefe bei 90^ .. 66 mm

Schnitttiefe bei 45^ 48 mm

Sageblatt: 190 mm

Sägeblattaufnahme: 0 30 mm

Sageblattdicke: 2,8 mm

Schutzklasse: 11回

Gewicht: 5,2kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L. 90,2dB(A)

Unsicherheit Kda 3dB

Schalleistungspegel LwA 101,2dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriff

Schwingungsemissionswert a_h ≤ 2.5 m/s^2

Unsicherheit K = 1,5m / s^2

Zusatzhandgriff

Schwingungsemissionswert a_h = 2,664~m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.

D

1. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitaum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

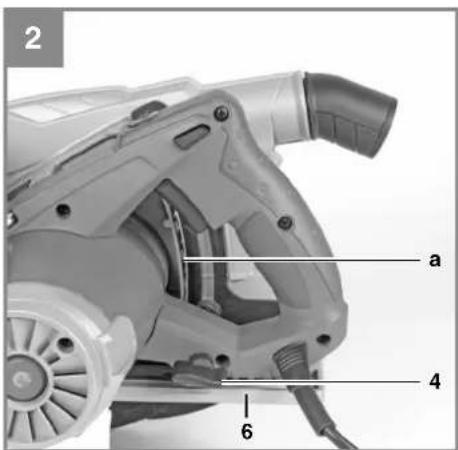

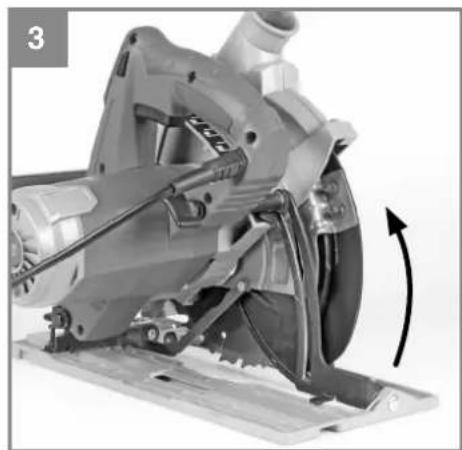

5.1 Schnitttiffe einstellen (Bild 2/3)

• Lösen Sie den an der Rückseite der Schutzhaube befindlichen Feststellhebel für Schnitttiefeneinstellung (4).
• Setzen Sie den Sageschuh (6) flach auf die Oberfläche des zu bearbeitenden Werkstückes auf. Heben Sie die Säge soweit an, bis sich das Sägeblatt (12) auf der benötigeten Schnitttiefe (a) befindet.
• Befestigen Sie den Feststellhebel für die Schnitttiefeneinstellung (4) wieder. Überprüfen Sie den festen Sitz.

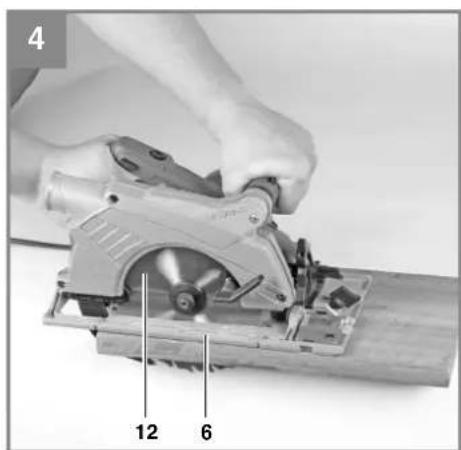

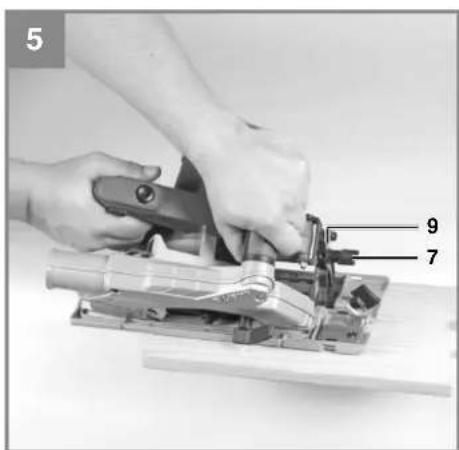

5.2 Gehrungsanschlag (Bild 4/5)

Der voreingestellte Standardwinkel zwischen Sagefuß (6) und Sageblatt (12) beträgt 90^ . Sie können diesen Winkel verändern, um Schragschnittre durchzuführen.
- Lösen Sie die an der Vorderseite des Sägefußes befindliche Feststelltschraube für Gehrscheinseinstellung (7).
- Sie können den Schnittwinkel nun um bis zu 45^ verändern; beachten Sie dazu die Schnittwinkelskala (9).
- Befestigen Sie die Feststellschraube für Gehrungseinstellung (7) wieder. Überprüfen Sie den festen Sitz.

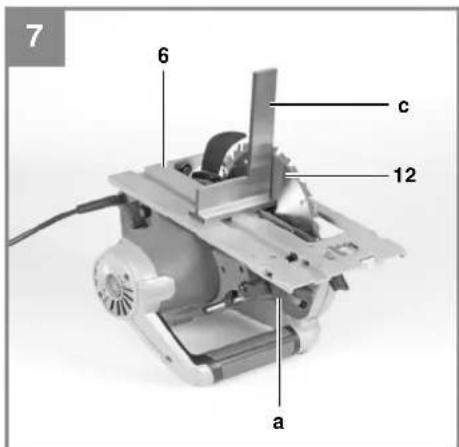

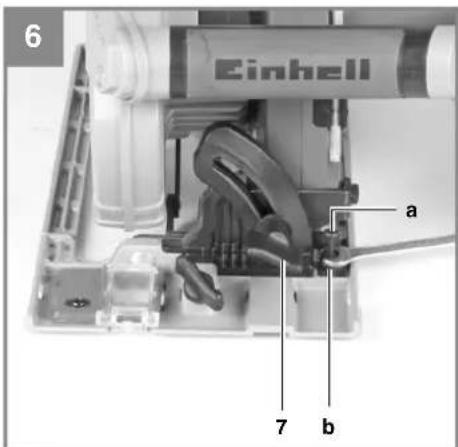

5.3 Feinjustierung des Gehrungsanschlags bei 0^ bzw. 90^ (Bild 6/7)

Mit einem 90^ Anschlagwinkel konnen Sie die Winkeleinstellung bei 0^ bzw. 90^ justieren. Losen Sie dazu die Feststellsschraube für Gehrungsanschlag (7) und die Gegenmutter (b) an der Justierungsschraube (a). (Siehe Bild 6) Drehen Sie die Handkreissäge auf den Kopf und legen Sie den Anschlagwinkel (c) zwischen Sageschuh (6) und Sägeblatt (12) an. (Siehe Bild 7)

Verstellen Sie nun die Justierungsschraube (a) sowieit, bis der Winkel zwischen Sageschuh (6) und Sageblatt (12) 90^ beträgt.

Ziehen Sie die Gegenmutter (b) und die Feststell-schraube für Gehrungsanschlag (7) wieder fest.

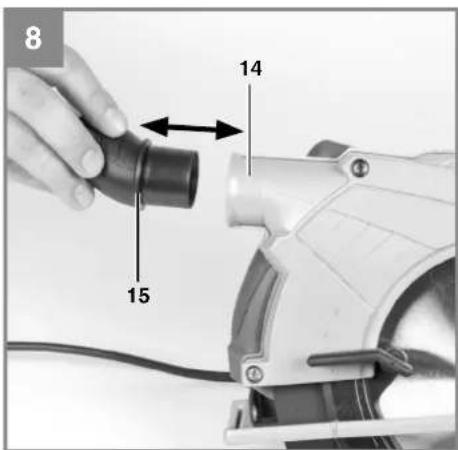

5.4 Absaugen von Staub und Spanen (Bild 8)

SchlieBen Sie ihre Kreissage mit dem Staubsaugeradapter (15) an einen geeigneten Staubsauger an. Dazu setzen Sie zuerst den Staubsaugeradapter (15) in den darauf vorgehen Spanabsaugungsauslass (14) an der Handkreissage. An den Staubsaugeradapter (15) konnen Sie dann einen geeigneten Staubsauger anschleiBen (Staubsauger nicht im Lieferumfang). Sie erreichen damit eine optimale Staubabsaugung vom Werkstück. Die Vorteile: Sie schon sowehl das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem sauberer und sicherer.
- Bei der Arbeit entstehender Staub kann gefährlich sein.itte beachten Sie dazu die Sicherheitshinweise.
- Achtung! Der für das Absaugen verwendete Staubsauger muss für das bearbeitete Material geeignet sein.
- Prufen Sie, ob alle Teile gut miteinander verbunden sind.

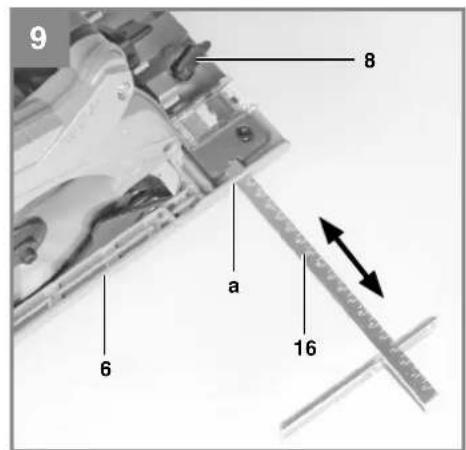

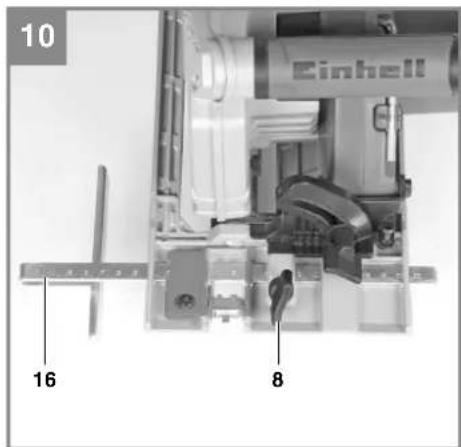

5.5 Parallelanschlag (Bild 9/10)

Der Parallelanschlag (16) erlaubt es Ihnen, parallele Linien zu sagen.
Lockern Sie die im Sägefuß (6) befindliche Feststellschraube für den Parallelanschlag (8).
Die Montage erfolgt durch Einsetzen des Parallelanschlags (16) in die Führung (a) im SagefuB (6) (siehe Bild 9).
- Setzen Sie den benötigten Abstand fest undziehen Sie die Feststellschraube (8) wieder fest.
Benutzung des Parallelanschages: Positionen den Parallelanschlag (16) flach am Werkstuckrand und beginnen Sie mit dem Sagen.

Achtung! Probeschnitt mit einem Abfallholz durchführten

D

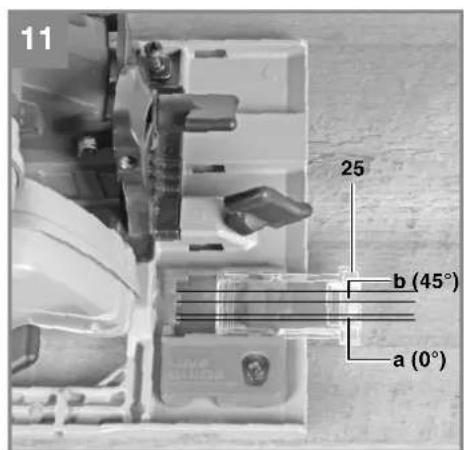

5.6 Schnittlinienführung (Line Guide) (Bild 11)

Mit der Schnittlinenführung (25) konnen Sie genaue Schnitte nach Schnittlinien, die auf dem Werkstuck aufgezeichnet sind, durchfuhren. Um die Schnittlinienführung (25) better zu setzen, schiben Sie diese nach vorn.

Die Markierungen (a) und (b) zeigen die Schnittbreite des eingebauten Sägeblattes.

Verwenden Sie die Markierung (a) bei der 0^ bzw. 90^ Winkeleinstellung

Die Markierung (b) ist bei der 45^ Winkleinstellung zu verwenden.

Für Winkeleinstellung siehe 5.2

Achtung! Probeschnitt mit einem Abfallholz durchführten

6. Bedienung

6.1 Arbeitsen mit der Handkreissäge

Kreissage stets mit festem Griff halten.
Die Pendelschutzhaube (19) wird vom Werkstück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
Das Abfallstück solte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
- Wenn nach vorgezeichneter Linie gesagt wird, Kreissäge an der entsprechenden Kerbe entlangfuhren.
- Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
- Sicherheitsvorschriften unbedingt beachten! Schutzbrille trabgen!
- Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
- Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größter oder kleiner ist als diejenige des Sageblattes.
Das Sägeblattarf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
Der Pendelschutzarfichtverklemmenund muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstellinrichtungen funktionieren bzw. rich-tig eingestellt und festgestellt sind.
An den Adapter fur Spanabsaugung (15) konnen Sie eine geeignete Staubabsaugung anschlieben. Stellen Sie richer, dass die Staubabsaugung safer und ordnungsgemäß angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum Sagen nicht in der zurückgezogeSchutzhaube festgeklemmt werden.
Sägeblätter, deren Grundkorper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeils ist, darüber nicht verwendet werden.

Achtung! Vor allen Arbeiten an der Kreissäge Netzsteckerziehen!

6.2 Benutzung der Kreissäge

Passen Sie Schnittliefe, Schnittwinkel und Parallelanschlag an (siehe Punkt 5.1, 5.2 und 5.5).
- Stellen Sie sicher, dass der Ein-/Ausschalter (2) nicht eingedrückt ist. Verbinden Sie erst dann den Netzstecker mit einer geeigneten Steckdose.
Schalten Sie die Kreissäge nur mit eingesetztem Sägeblatt ein!
- Platzieren Sie den Sägefuß flach auf dem zu bearbeitendem Werkstück. Das Sägeblatt darf das Werkstück nicht berühren.
- Halten Sie die Kreissäge nun mit beiden Händen fest.

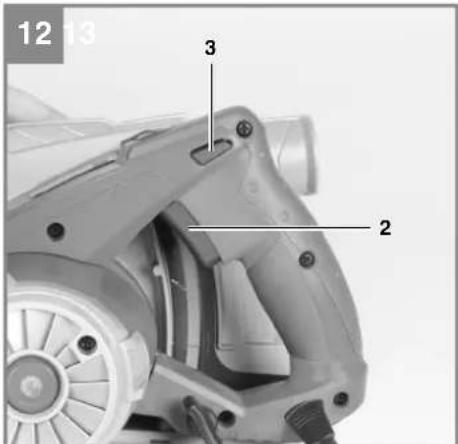

6.3 Ein-/ Ausschalten (Bild 12)

Einschalten:

Sperrtaste (3) und Ein-/Ausschalter (2) gleichzeitig drucken

• Lassen Sie das Sägeblatt anlaufen, bis es die volle Geschwindigkeit erreicht hat. Führten Sie dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie darauf nur leichten Druck auf das Sägeblatt aus.

Ausschalten:

Sperrtaste und Ein-/Ausschalter loslassen,

• Beim Loslassen des Handgriffs schaltet die Maschine automatisch ab, so dass unbeabsichtigter Lauf nicht möglich ist.
• Achten Sie darauf, dass beim Arbeitsen die Entlüftungsöffnungen nicht abgedeckt werden oder verstuppen.

D

• Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab.
• Achting! Legen Sie die Maschine erst ab, nachdem das Sageblatt vollständig zum Stillstand gekommen ist.

Achtung! Probeschnitt mit einem Abfallholz durchführren

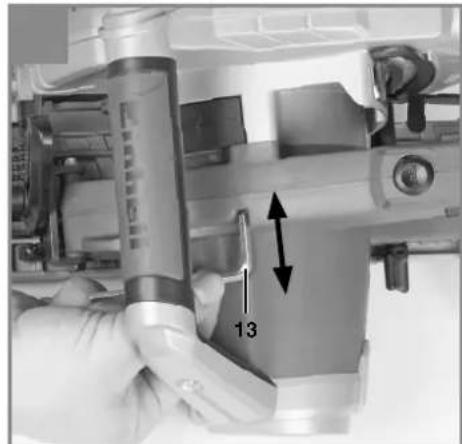

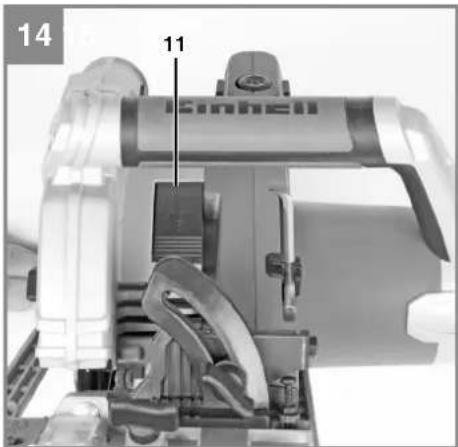

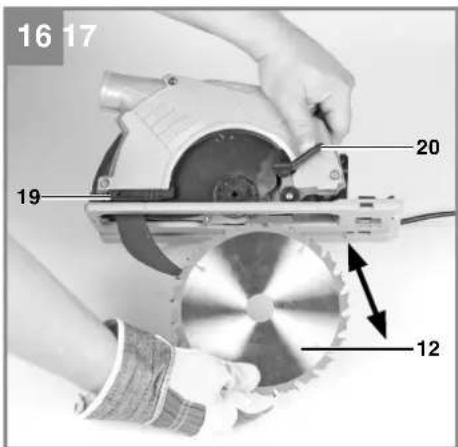

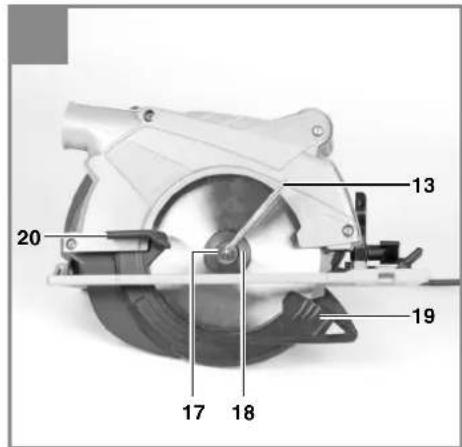

6.4 Sägeblatt wechseln (Bild 13-16)

Achtung! Vor allen Arbeiten an der Kreissäge Netzsteckerziehen!

Verwenden Sie ausschließlich Sägeblätter, die der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.

Für das Wechseln des Sägeblattes benötigen Sie den beiliegenden Sägeblattschlüssel (13). Der Sägeblattschlüssel (13) ist im Gehäuse aufbewahrt. Ziehen sie bei Bedarf den Sägeblattschlüssel (13) aus dem Gehäuse Heraus (siehe Bild 13).

Achtung! Aus Sicherheitsgrunden darf die Handkreissäge nicht mit eingestecktem Sägeblattschlüssel (13) betrieben werden.

• Drücken Sie die Spindelarretierung (11).
• Schraube zur Säegeblattsicherung (17) mit dem Säegeblattschluss (13) offen.
  Bewegliche Pendelschutzhaube (19) mit Hebel für Pendelschutzhaube (20) zurückschieben und festhalten.
  Flansch (18) und Sägeblatt (12) nach unten entnahmen.
  Flansch reinigen, neues Sageblatt einsetzen. Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube und am Sageblatt)!
• Schraube zur Sägeblattsicherung (17) anziehen, auf Rundlauf achten.
• Bevor Sie den Ein-Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt richtig montiert, bewegliche Teile leichtgangig und Klemmschrauben fest angezogen sind.

6.5 Benutzung der LED- Beleuchtung (Bild 17)

Das LED-Licht (23) erfolgt das zusätzliche Ausleuchten der Schnittstelle.
Zum Einsatz drücken Sie den Schalter für LED Beleuchtung (22).

Um das LED Licht (23) auszuschalten drucken Sie den Schalter für LED Beleuchtung (22) erneut.
Schalten Sie das LED-Licht immer aus, wenn es nicht besteht wird.
Die Spanningsversorgung von der LEDBeleuchtung erfolgt über die Netzspannung. Somit sind keine Batterien nötig.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung让学生 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * durren nur von einer Elektrofachkraft ausgewechselt werden.

D

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

7. Byta ut nätkabeln

Fara!

Endast for EU-länder

4. Technische gegevens

Netspanning: 230 V ~ 50 Hz

Mittausvirhe Kw 3 dB

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Handkreissage TE-CS 190 (Einhell)

2014/28/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X 2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Landau/Isar, den 02.02.2016

Nigeo Yang
YangProduct-ManagementWeichselgartner/General-Manager

First CE:10

Art.-No.:43.309.79

I-No.:11015
