BEDIENUNGSANLEITUNG PLH 28 E MILWAUKEE

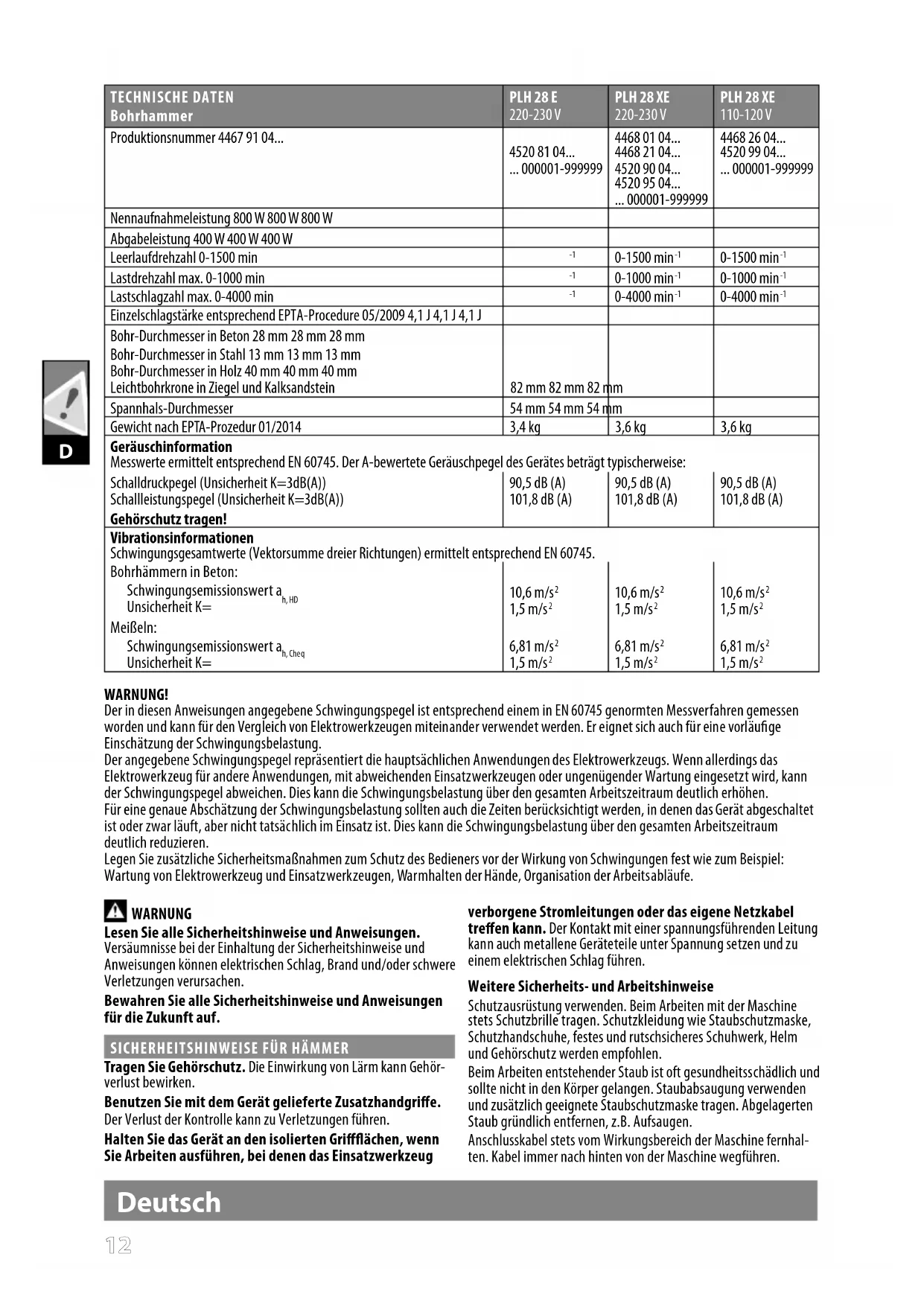

TECHNISCHE DATEN Bohrhammer	PLH 28 E 220-230 V	PLH 28 XE 220-230 V	PLH 28 XE 110-120 V
Produktionsnummer 4467 91 04...	4520 81 04... ...000001-999999	4468 01 04... 4468 21 04... 4520 90 04... 4520 95 04... ...000001-999999	4468 26 04... 4520 99 04... ...000001-999999
Nennaufnahmeleistung 800 W 800 W 800 W
Abgabeleistung 400 W 400 W 400 W
Leerlaufdrehzahl 0-1500 min	-1	0-1500 min-1	0-1500 min-1
Lastdrehzahl max. 0-1000 min	-1	0-1000 min-1	0-1000 min-1
Lastschlagzahl max. 0-4000 min	-1	0-4000 min-1	0-4000 min-1
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 4,1 J 4,1 J 4,1 J
Bohr-Durchmesser in Beton 28 mm 28 mm 28 mm
Bohr-Durchmesser in Stahl 13 mm 13 mm 13 mm
Bohr-Durchmesser in Holz 40 mm 40 mm 40 mm
Leichtbohrkrone in Ziegel und Kalksandstein	82 mm 82 mm 82 mm
Spannhals-Durchmesser	54 mm 54 mm 54 mm
Gewicht nach EPTA-Prozedur 01/2014	3,4 kg	3,6 kg	3,6 kg
Gerauschinformation Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schaldruckpegel (Unsicherheit K=3dB(A))	90,5 dB (A)	90,5 dB (A)	90,5 dB (A)
Schalleistungspegel (Unsicherheit K=3dB(A))	101,8 dB (A)	101,8 dB (A)	101,8 dB (A)
Gehörschutz/TRagen!
Vibrationsinformationen Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Bohrhämmern in Beton:
Schwingungsemissionswert ah, HD	10,6 m/s2	10,6 m/s2	10,6 m/s2
Unsicherheit K=	1,5 m/s2	1,5 m/s2	1,5 m/s2
MeiBeln:
Schwingungsemissionswert ah, Cheq	6,81 m/s2	6,81 m/s2	6,81 m/s2
Unsicherheit K=	1,5 m/s2	1,5 m/s2	1,5 m/s2

WARNING!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel representiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenugender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschaltet ist oderzarl lauft,aber nicht tatsächlich im Einsatz ist.Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR HAMMER

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

Benutzen Sie mit dem Gerat gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeitsen ausführren, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene Netzkabel

treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteleine unter Spannung setzen und zu einem elektrischen Schlag führen.

Weitere Sicherheits- und Arbeitschinweise

Schutzausrüstung verwenden. Beim Arbeitsen mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und rutschsicheres Schuhwerk, Helm und Gehorschutz werden empfohlen.

Beim Arbeitsen entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske/TRagen. Abgelagerten Staub gründlich entfern, z.B. Aufsagen.

Anschlusskabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführren.

Deutsch

Es durren keine Materialienbearbeitet werden, von denen eine Gesundheitsgefahrung ausgeht (z.B.Asbest).

Beim Arbeitsen in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achen.

Beim Blockieren des Einsatzwerkzeugesitte das Gerat sofort ausschalten! Schalten Si das Gerat nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei konnte ein Ruckschlag mit hohem Reaktionsmoment entstehen. Ermitteln und beheben Sie die Ursache fur die Blockierung des Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.

Mögliche Ursachen darauf konnen sein:

• Verkanten im zubearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlastend das Elektrowerkeuzuges

Greifen Sie nicht in die laufende Maschine.

Das Einsatzwerkzeug kann während der Anwendung besteht werden.
WARNING! Verbrennungsgefahr

• bei Werkzeugwechsel
• bei Ablegen des Gerätes

Späne oder Splitter)dürfen bei laufender Maschine nicht entfernt werden.

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht geschichte Werkstücke können schwere Verletzungen und Beschädigungen verursachen.

Vor allen Arbeitsen an der Maschine den Stecker aus der Steckdoseziehen.

BEDIENUNG

Kaltstart

Wenn these Werkzeug über einen längeren Zeitraum oder bei kalten Temperaturen aufbewahrt wurde, kann es sein, dass es nicht那么简单 die Hammerfungtion ausfuhrt, da die Schmierung steif geworden ist.

Aufwärmen des Geräts

1. Setzen Sie ein Bit oder einen Meißel in das Werkzeug ein und betätigten Sie die Verriegelung.
2. Drücken Sie den Ein-Aus-Schalter und setzen Sie das Bit oder den Meißel einelegungen mit Druck auf einer Beton- oder Holzoberfläche an. Lassen Sie dann den Ein-Aus-Schalter wieder los.
3. Wiederholen Sie diesen Vorgang, bis die Hammerfunktion des Gerats startet. Je kalter das Werkzeug ist,esto länger dauert es, bis es aufgewärmt ist.

NETZANSCHLUSS

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluss ist auch an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse II vorliegt.

Steckdosen in Feuchträumen und Außenbereichen müssen mit Fehlerstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das verlangt die Installationsvorschrift für ihre Elektroanlage.itte beachten Sie das bei der Verwendung unseres Gerätes.

Maschine nur ausgeschaltet an die Steckdose anschließen. Unter Einwirkung extremer elektromagnetischer Störungen von außen, konnen im Einzelfall vorübergehende Drehzahlschwankungen auftreten.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Bohrhammer ist universell einsetzbar zum Hammerbohren und MeiBeln in Gestein und Beton und zum Bohren in Holz, Metall und Kunststoff.

WARTUNG

Stets die Lufungsschlitze der Maschine sauber halten.

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch eine Kundendienstelle ausgewechselt werden, um Gefährdungen zu vermeiden.

Bei abgenutzten Kohlebürsten sollene zusammen zum Kohlebürstenwechsel ein Kundendienst in einer Serviceworkstatt durchgeführt werden. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft.

Nur Milwaukee Zubehor und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienstelle auswechseln halten (Borschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienstelle oder direkt bei Techronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt mit allen relevanten Vorschriften der Richtlinien
2011/65/EU (RoHS)
2006/42/EG
2014/30/EU
und den folgenden harmonisierten normativen Dokumenten übereinstimmt
EN 60745-1:2009+A11:2010
EN 60745-2-6:2010
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018

Alexander Krug / Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Techtronic Industries GmbH

ACHTUNG!WARNUNG!GEFAHR!

Bitte lessen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Vor allen Arbeiten an der Maschine den Stecker aus der Steckdoseziehen.

Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Elektrogeräte)dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Elektrische und elektronische Geräte sind getrennt zu sammeln und zur umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben. Erkundigen Sie sich bei den örtlichen Behörden oder bei ihrem Fachhändler nach Recyclinghofen und Sammelstellen.

Elektrowerkzeug der Schutzklasse II.
Elektrowerkzeug, bei dem der Schutz vor einem elektrischen Schlag nicht nur von der Basisolierung abhängt, sondern auch davon, dass zusätzliche Schutzmaßnahmen, wie doppelte Isolierung oder verstärkte Isolierung, angewendet werden. Es gibt keine Vorrichtung zum Anschluss eines Schutzleiters.

Europäisches Konformitätszeichen

Britisches Konformitätszeichen

Ukrainisches Konformitätszeichen

Euroasiatisches Konformittatszeichen

Deutsch
