HASZNÁLATI ÚTMUTATÓ PLH 28 E MILWAUKEE

Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat, Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg Magyar

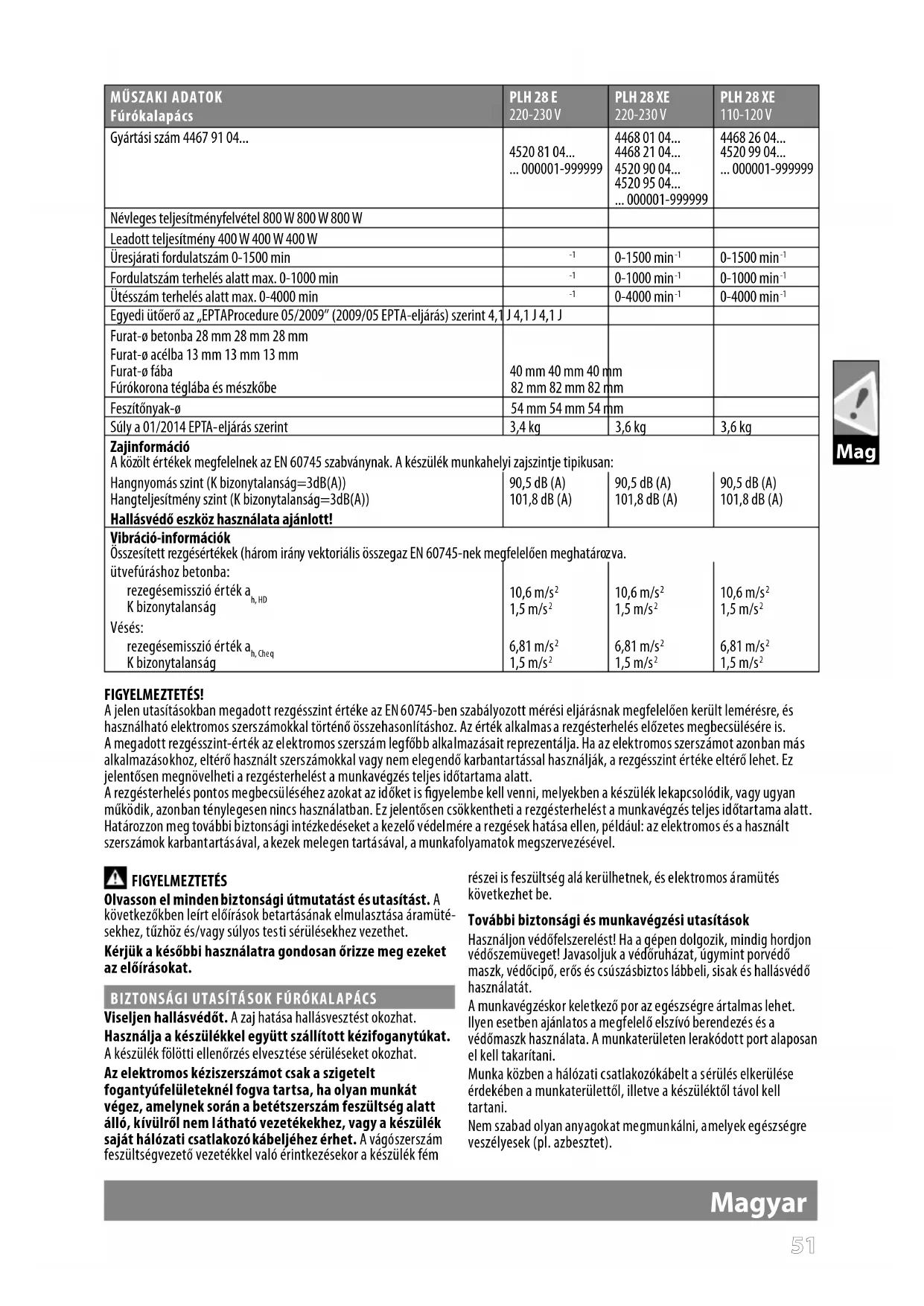

Fúrókalapács PLH 28 E 220-230 V PLH 28 XE 220-230 V PLH 28 XE 110-120 V Gyártási szám 4467 91 04...

... 000001-999999 Névleges teljesítményfelvétel 800 W 800 W 800 W Leadott teljesítmény 400 W 400 W 400 W Üresjárati fordulatszám 0-1500 min

Fordulatszám terhelés alatt max. 0-1000 min

Ütésszám terhelés alatt max. 0-4000 min

Egyedi ütőerő az „EPTAProcedure 05/2009” (2009/05 EPTA-eljárás) szerint 4,1 J 4,1 J 4,1 J Furat-ø betonba 28 mm 28 mm 28 mm Furat-ø acélba 13 mm 13 mm 13 mm Furat-ø fába 40 mm 40 mm 40 mm Fúrókorona téglába és mészkőbe 82 mm 82 mm 82 mm Feszítőnyak-ø 54 mm 54 mm 54 mm Súly a 01/2014 EPTA-eljárás szerint 3,4 kg 3,6 kg 3,6 kg Zajinformáció A közölt értékek megfelelnek az EN 60745 szabványnak. A készülék munkahelyi zajszintje tipikusan: Hangnyomás szint (K bizonytalanság=3dB(A)) Hangteljesítmény szint (K bizonytalanság=3dB(A)) 90,5 dB (A) 101,8 dB (A) 90,5 dB (A) 101,8 dB (A) 90,5 dB (A) 101,8 dB (A) Hallásvédő eszköz használata ajánlott! Vibráció-információk Összesített rezgésértékek (három irány vektoriális összegaz EN 60745-nek megfelelően meghatározva. ütvefúráshoz betonba: rezegésemisszió érték a h, HD K bizonytalanság 10,6 m/s

Vésés: rezegésemisszió érték a h, Cheq K bizonytalanság 6,81 m/s

FIGYELMEZTETÉS! A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is gyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével. FIGYELMEZTETÉS Olvasson el minden biztonsági útmutatást és utasítást. A következőkben leírt előírások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. BIZTONSÁGI UTASÍTÁSOK FÚRÓKALAPÁCS Viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat. Használja a készülékkel együtt szállított kézifoganytúkat. A készülék fölötti ellenőrzés elvesztése sérüléseket okozhat. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be. További biztonsági és munkavégzési utasítások Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli, sisak és hallásvédő használatát. A munkavégzéskor keletkező por az egészségre ártalmas lehet. Ilyen esetben ajánlatos a megfelelő elszívó berendezés és a védőmaszk használata. A munkaterületen lerakódott port alaposan el kell takarítani. Munka közben a hálózati csatlakozókábelt a sérülés elkerülése érdekében a munkaterülettől, illetve a készüléktől távol kell tartani. Nem szabad olyan anyagokat megmunkálni, amelyek egészségre veszélyesek (pl. azbesztet).5252 Mag Magy ar Falban, födémben, aljzatban történő fúrásnál fokozottan ügyelni kell az elektromos-, víz- és gázvezetékekre. A betétszerszám elakadásakor azonnal ki kell kapcsolni a készü- léket! Addig ne kapcsolja vissza a készüléket, amíg a betétszerszám elakadása fennáll; ennek során nagy ellennyomatékú visszarúgás történhet. Határozza és szüntesse meg a betétszerszám elaka- dásának okát a biztonsági útmutatások betartása mellett. Ennek a következők lehetnek az okai:

• a szerszám elakad a megmunkálandó munkadarabban

• A megmunkálandó anyag átszakadt

• az elektromos szerszám túlterhelése Ne nyúljon a járó gépbe. A betétszerszám az alkalmazás során felforrósodhat. FIGYELMEZTETÉS! Égési sérülések veszélye

• a készülék lerakásakor A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani. Biztosítsa a munkadarabot befogó szerkezettel. A nem biztosított munkadarabok súlyos sérüléseket és károkat okozhatnak. Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell. ÜZEMELTETÉS Hidegindítás Ha a szerszámot hosszú ideig vagy alacsony hőmérsékleten tárolják, akkor lehetséges, hogy a kenőanyag megdermedése miatt kezdetben nem használható. A szerszám bemelegítése

1. Helyezzen be és rögzítsen egy fúró- vagy vésőszárat a

2. Húzza meg a be-/kikapcsológombot, és néhány másodpercig

alkalmazzon erőt a fúró- vagy vésőszárra beton vagy fa felületen. Engedje fel a be-/kikapcsológombot.

3. Ismételje meg ezt mindaddig, amíg a fúró-vésőkalapács

működni nem kezd.Minél hidegebb a szerszám, annál hosszabb időt vesz igénybe a bemelegedés.

HÁLÓZATI CSATLAKOZTATÁS

A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú. Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előírja (FI, RCD, PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is. A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni. Különösen erős, külső elektromágneses hatás alatt a fordulatszám átmeneti ingadozása léphet fel.

RENDELTETÉSSZERŰ HASZNÁLAT

A fúrókalapács általánosan használható ütvefúráshoz, kőzetekbe történő véséshez és betonban, valamint fúráshoz fába, fémbe és műanyagba. KARBANTARTÁS A készülék szellőzőnyílásait mindig tisztán kell tartani. Ha a hálózati csatlakozóvezeték megsérült, akkor azt ügyféls- zolgálati hely által kell kicseréltetni, mert ahhoz speciális szerszám szükséges. Az elhasználódott szénkeféket az illetékes márkaszervízzel haladéktalanul kell kicseréltetni, így jelentősen megnövelhető a készülék élettartama és garantált a folyamatos üzemkész állapot. Csak Milwaukee tartozékokat és Milwaukee pótalkatrészeket sza- bad használni. Az olyan elemeket, melyek cseréje nincs ismertetve, cseréltesse ki Milwaukee szervizzel (lásd Garancia/Ügyfélszolgálat címei kiadványt). Szükség esetén a készülékek robbantott ábráját - a készülék típusa és azonosító száma alapján a területileg illetékes Milwaukee márkaszervíztől vagy közvetlenül a gyártótól (Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany) lehet kérni.

CE-AZONOSSÁGI NYILATKOZAT

Kizárólagos felelősségünk alapján kijelentjük, hogy a „Műszaki adatok” fejezetben leírt termék megfelel a irányelvek összes vonatkozó rendelkezésének 2011/65/EU (RoHS) 2006/42/EK 2014/30/EU harmonizált szabvány és a EN 60745-1:2009+A11:2010 EN 60745-2-6:2010 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-30 Alexander Krug / Managing Director Műszaki dokumentáció összeállításra felhatalmazva Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany5353 Mag Magy ar SZIMBÓLUMOK FIGYELEM! FIGYELMEZTETÉS! VESZÉLY! Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja. Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell. Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni. Az elektromos eszközöket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Az elektromos és elektronikus eszközöket szelektíven kell gyűjteni, és azokat környezetbarát ártalmatlanítás céljából hulladékhasznosító üzemben kell leadni. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről.

II. védelmi osztályú elektromos szerszám.

Olyan elektromos szerszám, amelynél az elektromos áramütés elleni védelem nem csak az alapszigeteléstől függ, hanem amelyben kiegészítő védőintézkedéseket, mint pl. kettős szigetelés vagy megerősített szigetelés, alkalmaznak. Nincs lehetőség védőérintkező csatlakoztatására. Európai megfelelőségi jelölés Egyesült királyságbeli megfelelőségi jelölés Ukrán megfelelőségi jelölés Eurázsiai megfelelőségi jelölés5454 Slo Slovensko
