MANUAL DE UTILIZADOR PLH 28 E MILWAUKEE

Características técnicas, Instruções de segurança, Utilização autorizada, Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve em seu poder! Português

COLLEGAMENTO ALLA RETE

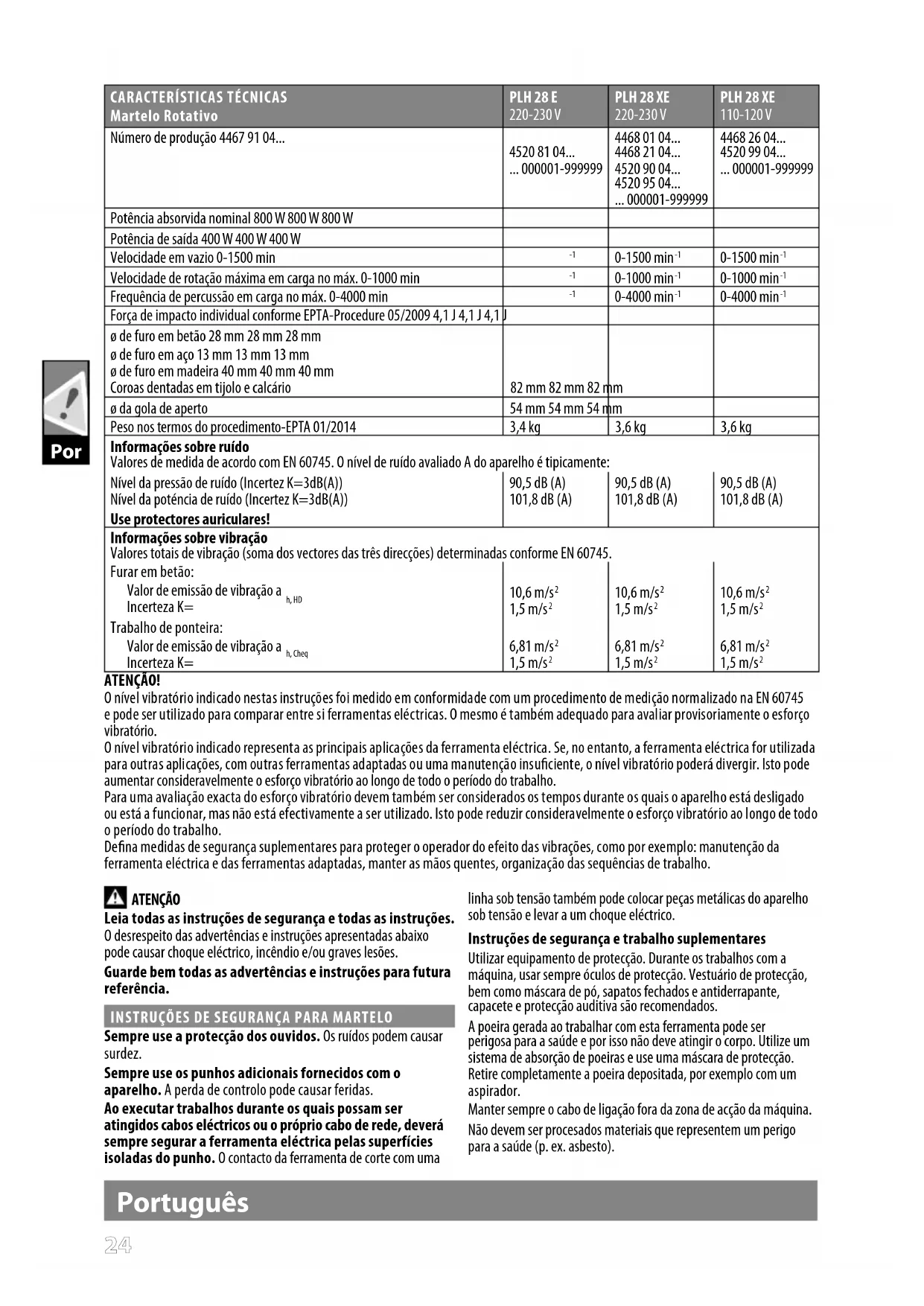

Martelo Rotativo PLH 28 E 220-230 V PLH 28 XE 220-230 V PLH 28 XE 110-120 V Número de produção 4467 91 04...

... 000001-999999 Potência absorvida nominal 800 W 800 W 800 W Potência de saída 400 W 400 W 400 W Velocidade em vazio 0-1500 min

Velocidade de rotação máxima em carga no máx. 0-1000 min

Frequência de percussão em carga no máx. 0-4000 min

Força de impacto individual conforme EPTA-Procedure 05/2009 4,1 J 4,1 J 4,1 J ø de furo em betão 28 mm 28 mm 28 mm ø de furo em aço 13 mm 13 mm 13 mm ø de furo em madeira 40 mm 40 mm 40 mm Coroas dentadas em tijolo e calcário 82 mm 82 mm 82 mm ø da gola de aperto 54 mm 54 mm 54 mm Peso nos termos do procedimento-EPTA 01/2014 3,4 kg 3,6 kg 3,6 kg Informações sobre ruído Valores de medida de acordo com EN 60745. O nível de ruído avaliado A do aparelho é tipicamente: Nível da pressão de ruído (Incertez K=3dB(A)) Nível da poténcia de ruído (Incertez K=3dB(A)) 90,5 dB (A) 101,8 dB (A) 90,5 dB (A) 101,8 dB (A) 90,5 dB (A) 101,8 dB (A) Use protectores auriculares! Informações sobre vibração Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745. Furar em betão: Valor de emissão de vibração a h, HD Incerteza K= 10,6 m/s

Trabalho de ponteira: Valor de emissão de vibração a h, Cheq Incerteza K= 6,81 m/s

ATENÇÃO! O nível vibratório indicado nestas instruções foi medido em conformidade com um procedimento de medição normalizado na EN 60745 e pode ser utilizado para comparar entre si ferramentas eléctricas. O mesmo é também adequado para avaliar provisoriamente o esforço vibratório. O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuciente, o nível vibratório poderá divergir. Isto pode aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho. Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho está desligado ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço vibratório ao longo de todo o período do trabalho. Dena medidas de segurança suplementares para proteger o operador do efeito das vibrações, como por exemplo: manutenção da ferramenta eléctrica e das ferramentas adaptadas, manter as mãos quentes, organização das sequências de trabalho. ATENÇÃO Leia todas as instruções de segurança e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. INSTRUÇÕES DE SEGURANÇA PARA MARTELO Sempre use a protecção dos ouvidos. Os ruídos podem causar surdez. Sempre use os punhos adicionais fornecidos com o aparelho. A perda de controlo pode causar feridas. Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto da ferramenta de corte com uma linha sob tensão também pode colocar peças metálicas do aparelho sob tensão e levar a um choque eléctrico. Instruções de segurança e trabalho suplementares Utilizar equipamento de protecção. Durante os trabalhos com a máquina, usar sempre óculos de protecção. Vestuário de protecção, bem como máscara de pó, sapatos fechados e antiderrapante, capacete e protecção auditiva são recomendados. A poeira gerada ao trabalhar com esta ferramenta pode ser perigosa para a saúde e por isso não deve atingir o corpo. Utilize um sistema de absorção de poeiras e use uma máscara de protecção. Retire completamente a poeira depositada, por exemplo com um aspirador. Manter sempre o cabo de ligação fora da zona de acção da máquina. Não devem ser procesados materiais que representem um perigo para a saúde (p. ex. asbesto).2525 Por Português Ao trabalhar em paredes, tectos e soalhos prestar atenção a que não sejam atingidos cabos eléctricos e canalizações de gás e água. Desligue o aparelho imediatamente, quando a ferramenta de inserção bloquear! Não ligue o aparelho novamente durante o bloqueio da ferramenta de inserção, pois isso pode levar a um recuo repentino com uma alta força reactiva. Verique e elimine a causa do bloqueio da ferramenta de inserção, observando as instruções de segurança. Causas possíveis podem ser:

• Emperramento na peça a trabalhar

• Ruptura do material a processar

• Sobrecarga da ferramenta eléctrica Não toque na máquina em operação. A ferramenta de inserção pode car quente durante a operação. ATENÇÃO! Perigo de queimar-se

• na troca das ferramentas

• ao depositar o aparelho Não remover aparas ou lascas enquanto a máquina trabalha. Fixe a peça a trabalhar com um dispositivo de xação. Peças a trabalhar não xadas podem levar a feridas graves e danos sérios. Antes de efectuar qualquer intervenção na máquina, tirar a cha da tomada. FUNCIONAMENTO Arranque a Frio Se esta ferramenta for armazenada por um período prolongado ou a baixas temperaturas, é possível que não martele bem inicial- mente, devido ao endurecimento do lubricante. Para aquecer a ferramenta

1. Insira um escopro ou cinzel na ferramenta.

2. Puxe o gatilho e aplique força no escopro ou cinzel, contra uma

superfície de betão ou madeira, durante alguns segundos. Solte o gatilho.

3. Repita até que a ferramenta comece a martelar.Quanto mais fria

a ferramenta estiver, mais tempo demorará a aquecer.

Só conectar à corrente alternada monofásica e só à tensão de rede indicada na placa de potência. A conexão às tomadas de rede sem contacto de segurana também é possível, pois trata-se duma construção da classe de protecção II. Aparelhos não estacionários, utilizados ao ar livre, devem ser prote- gidos por um disjuntor de corrente de defeito (FI,RCD,PRCD). Ao ligar à rede, a máquina deve estar desligada. Sob inuência de extremas inuências electromagnéticas, podem em certos casos ocor-rer temporárias oscilações de número de rotação.

UTILIZAÇÃO AUTORIZADA

O martelo electro-pneumático tem aplicação universal para trabalhos de furar com percussão e trabalhos de ponteira em pedra e betão, trabalhos com ponteira em pedra furar madeira, metais e plásticos. MANUTENÇÃO Manter desobstruidos os rasgos de ventilação na carcaça da máquina. Se o cabo de alimentação eléctrica estiver danicado, este deverá ser substituído junto de um serviço de assistência ao cliente dado, que será necessário utilizar ferramentas especiais. Se as escovas de carvão estão gastas, adicionalmente á mudança das mesmas e ferramenta deve ser submetida a assistência. Isto irá assegurar longo tempo de vida útil bem como constante prontidão da máquina para o trabalho. Utilizar apenas acessórios Milwaukee e peças sobresselentes Milwaukee. Os componentes cuja substituição não esteja descrita devem ser substituídos num serviço de assistência técnica Milwau- kee (consultar a brochura relativa à garantia/moradas dos serviços de assistência técnica). A pedido e mediante indicação da referência que consta da chapa de características da máquina, pode requerer-se um desenho explosivo da ferramenta eléctrica a: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob a nossa inteira responsabilidade, que o produto descrito em «Dados Técnicos» cumpre todas as disposições relevan- tes das diretivas 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE tendo sido seguidas as seguintes normas harmonizadas EN 60745-1:2009+A11:2010 EN 60745-2-6:2010 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-30 Alexander Krug / Managing Director Autorizado a reunir a documentação técnica. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany2626 Por Português SYMBOLE ATENÇÃO! PERIGO! Leia atentamente o manual de instruções antes de colocar a máquina em funcionamento. Antes de efectuar qualquer intervenção na máquina, tirar a cha da tomada. Acessório - Não incluído no eqipamento normal, disponível como acessório. Aparelhos eléctricos não devem ser jogados no lixo doméstico. Aparelhos eléctricos e electrónicos devem ser colectados separadamente e entregues a uma empresa de reciclagem para a eliminação correcta. Solicite informações sobre empresas de reciclagem e postos de colecta de lixo das autoridades locais ou do seu vendedor autorizado. Ferramenta eléctrica da classe de protecção II. Ferramenta eléctrica, na qual a protecção contra choque eléctrico não só depende do isolamento básico, mas também da aplicação de medidas de protecção suplementares, como isolamento duplo ou reforçado. Não há um dispositivo para a conexão dum condutor de protecção. Marca de Conformidade Europeia Marca de Conformidade Britânica Marca de Conformidade Ucraniana Marca de Conformidade Eurasiática2727 Ned Nederlands TECHNISCHE GEGEVENS Boorhamer PLH 28 E 220-230 V PLH 28 XE 220-230 V PLH 28 XE 110-120 V Productienummer 4467 91 04...
