BEDIENUNGSANLEITUNG HWK660 SAMSUNG

Erleben Sie die Möglichkeit

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

SICHERHEITSINFORMATIONEN

HinWeise zur sicHerHeit

ZUR VERMEIDUNG VON STROMSCHLAGEN DARF DIESES GERAT NICT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFUHRT WERDEN.

AcHtunG GefAHr eleKtrischHer scHläGe! Gerät nicHt öffnen!			Dieses Symbol zeigt an, dass im Gerät eine hohe Spannung vorliegt. Aufgrund der bestehenden Stromschlaggefahr dürfen keine Teile im Innem des Geräts berührt werden.
			Dieses Symbol zeigt an, dass mit dem Gerät wichtige schriftliche Anleitungen bezüglich der Bedienung und Wartung mitgeliefert wurden.

	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) besteht.
~	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit thisem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
---	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit thisem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
i	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere Sicherheitsrelevante Informationen der Gebrauchsanweisung zu enthalten.

WArnunG: Setzen Sie das Gerät nicht Nasse oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

AcHtunG: UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerätarf nur an eine Netzsteckdose mit Schutzerding angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

AcHtunG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichen sein.

HinWeise

Stellen Sie sicher, dass die Stromversorgung in Ihr Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterland (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüfung bleibt. Achten Sie daraufuf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verständiger oder andere Geräte, die heißt werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdoseziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigten, es für länger Zeit nicht zu nutzen.

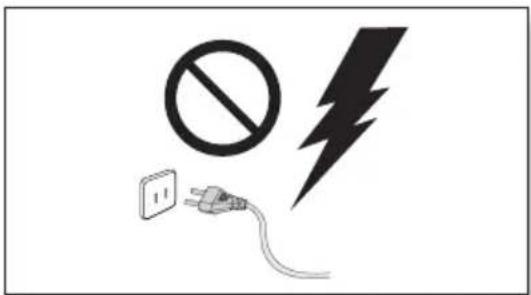

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

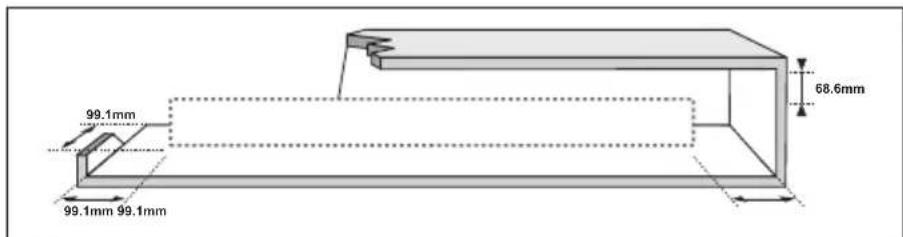

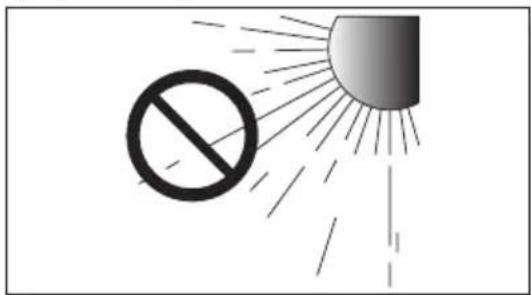

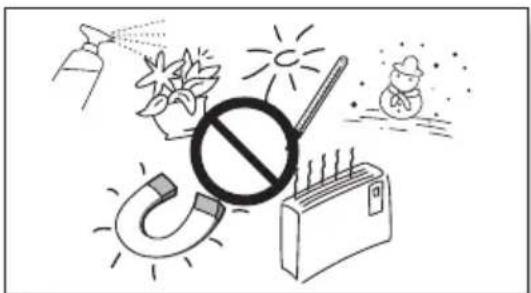

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermaßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie thesese Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturesn transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

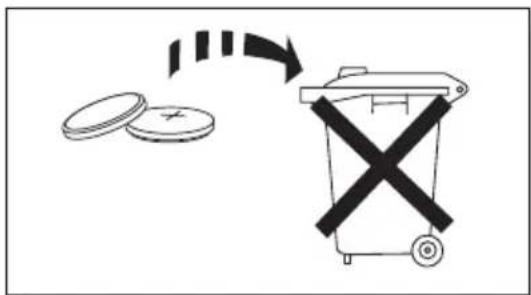

Die in thisem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Types ein.

WARNING, DIE BATTERIE NICT VERSCHLUCKEN, VERATZUNGSGEFAHR,

[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie.

Bei Verschlucken der Knopfzeilen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren

Verzüngen kommt, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von

Kindern fern. Wenn das Batteriefach nicht sichere geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschlukt oder in irgendine Körperöffnung eingeführt wurden, sofort arztliche Hilfe aufsuchen.

INHALT

2 ERSTE SCHRITTE

2 Sicherheitsinformationen
5 Lieferumfang

6 BESCHREIBUNGEN

6 Bedienfeld auf der Vorder-/Rückseite
7 Hinteres / Unteres Anschlussfeld
8 Fernbedienung

11 MONTAGE

11 Installieren der Soundbar

11 Montageder wandhalterung
15 Soundbar von der Wand abnehmen

16 ANSCHLUSSE

16 Anschlieben des Subwoofer
18 Anschluss an ein Fernsehgerät

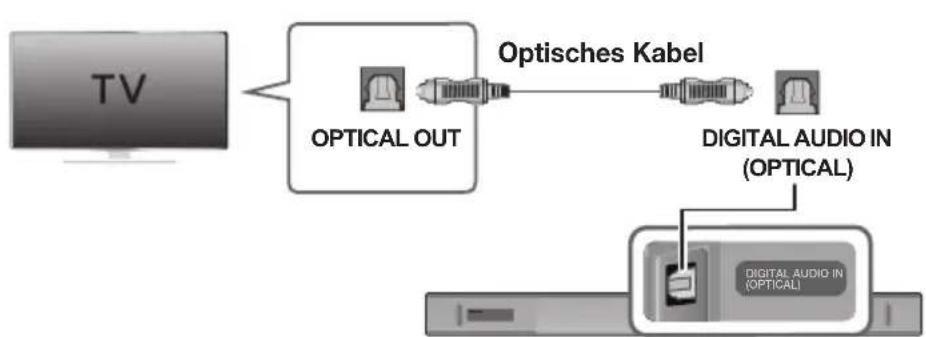

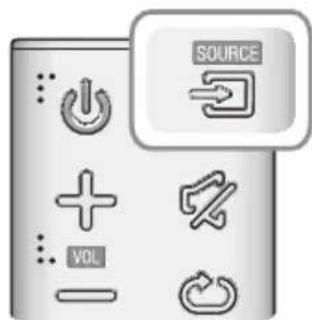

18 Über ein optisches Digitalkabel mit einem Fernseher verbinden

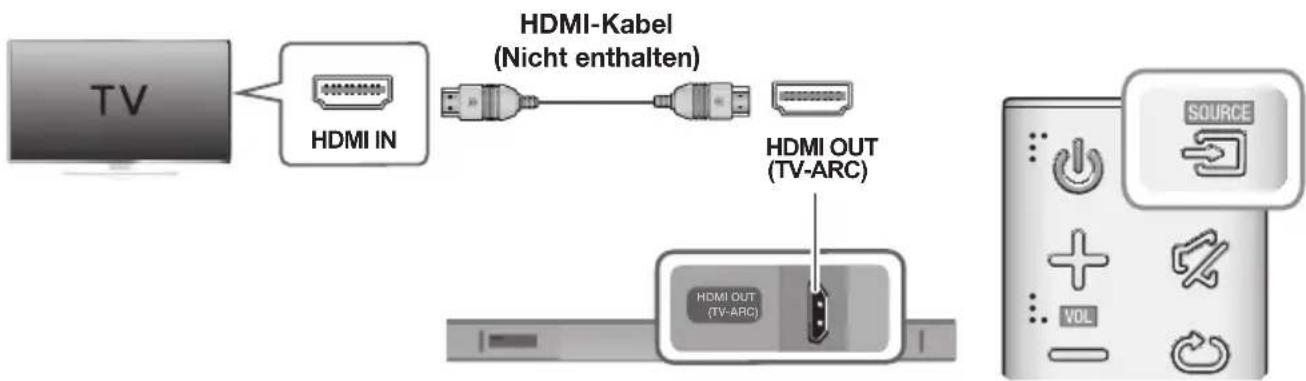

19 Anschluss an ein Fernsehgerät mithilfe eines HDMI (Digital) Kabels
19 TV SoundConnect
21 Verbindung mit externen Geräten herstellen

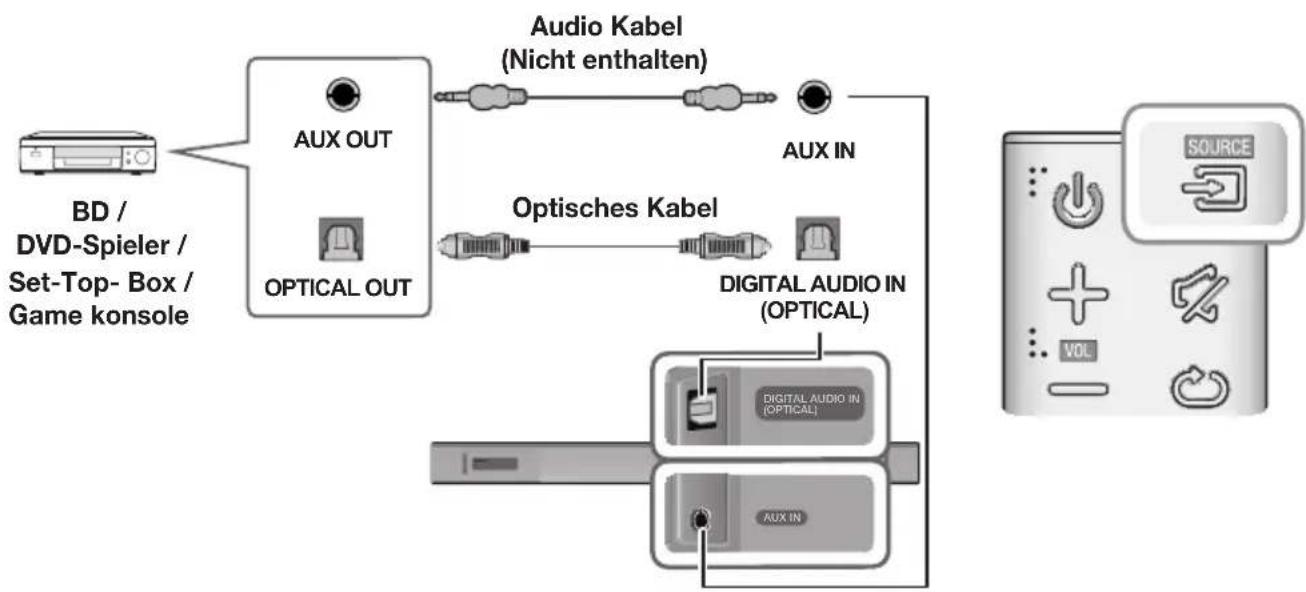

21 Optisches oder analoges Audiokabel

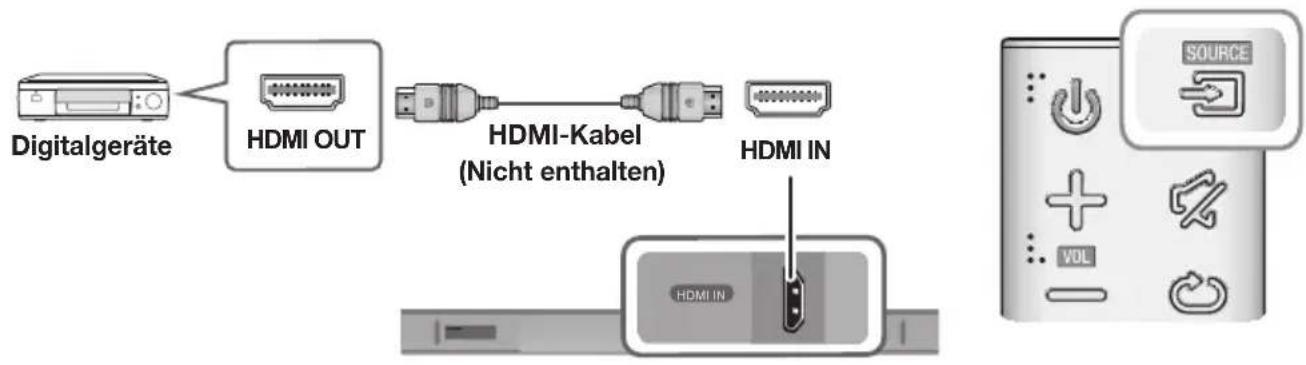

22 HDMI-Kabel

23 FUNKTIONEN

23 Eingangsmodus

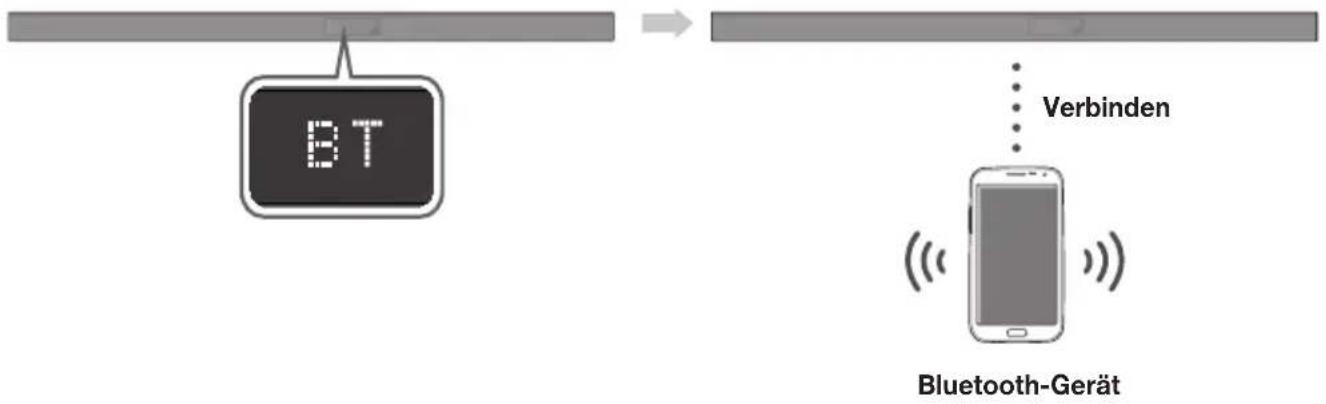

24 Bluetooth

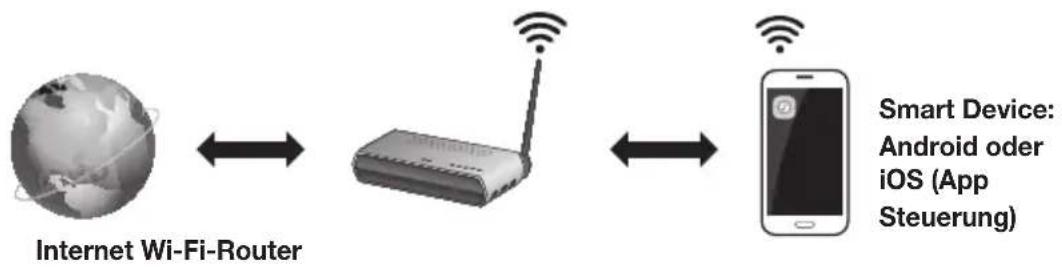

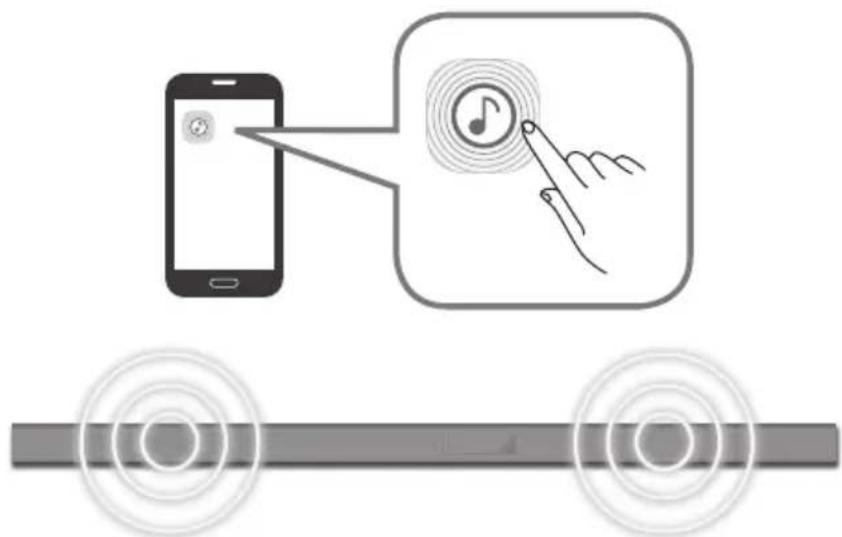

27 Multiroom-App verwenden
29 Verwenden der Network Standby On Funktion
30 Software aktualisierung

32 FEHLERSUCHE

32 Fehlersuche

33 ANHANG

33 Technische Daten

Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterschieden.
- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebuhr wird Ohnen mitgeteilt, bevor irgendwelche Arbeiten durchgefuhrt werden oder der Hausbesuch erfolgt.

LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

Symbole in dieser Bedienungsanleitung

Symbol	Begriff Definition
!	Achtung	Zeigt eine Situation an, in der eine Funktion nicht Funktioniert oder Einstellungen abgebrochen werden können.
®	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / Lithium Batterie (3V:CR2032)

Netzkabel : 2 Stck. Netzadapter Optisches Kabel

Montagehile für die Wandhalterung

Aufhangungsschraube : 2 Stck.
Schraube:2Stck.
Wandhalterung L Wandhalterung R

• Das Aussehen des Zubehörs kann etwas von den Abbildungeniben abweichen.
• Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

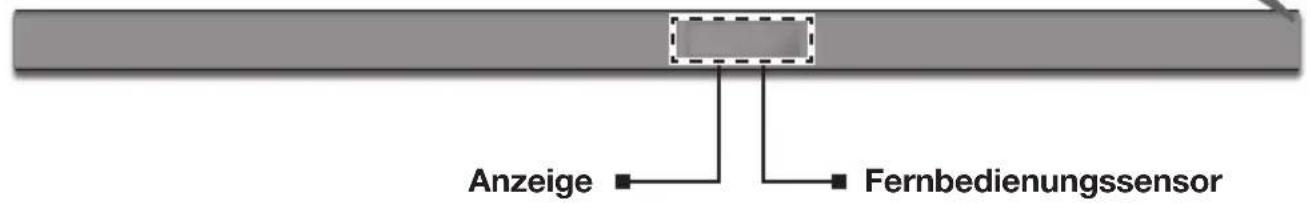

BEDIENFELD AUF DER VORDER-/ RÜCKSEITE

1 + - (Lautstärke)-Taste

Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe.

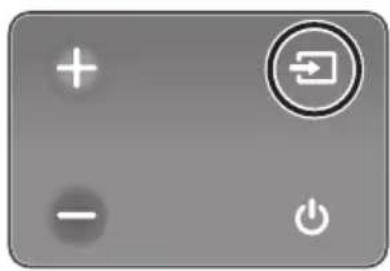

2 (Quelle)-Taste

Des D.IN, AUX, HDMI, BT, TV Eingangs.

• Wenn das Gerät eingeschaltet ist und die Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf (Stummschalten) umgestellt. Um die (Stummschalten) Funktion dieser Taste wieder aufzuheiten, die Taste erneut für mehr als 3 Sekunden gedrückt halten.

3 (in-/Aus)-Taste

Schaltet das Gerät ein und aus.

Aktuellen Modus anzeigen.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar horen wollen, müssen Sie die Lautsprecher des Femsehgeräts im Audio Setup Menu Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Femsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

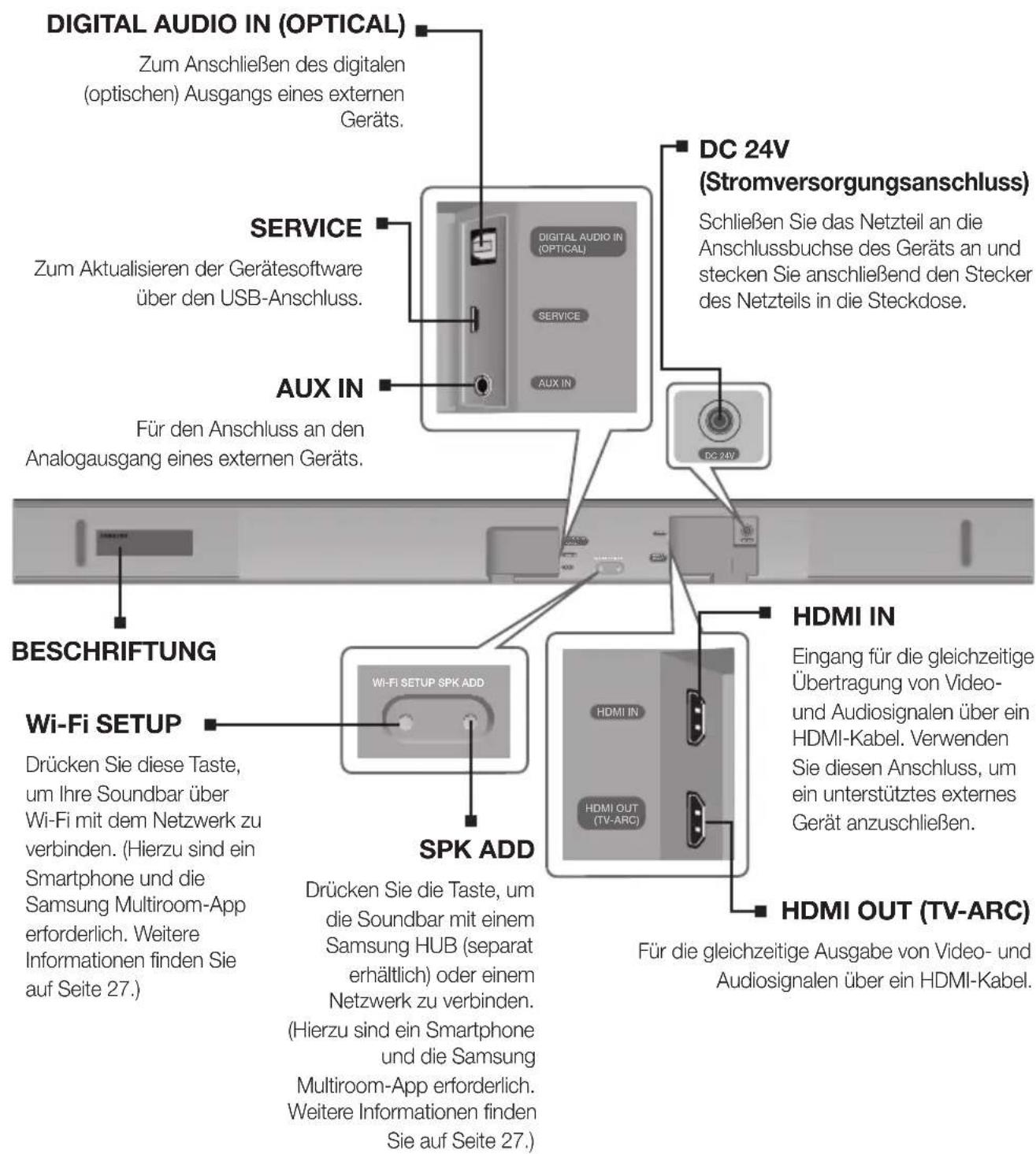

HINTERES / UTERES ANSCHLUSSFELD

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schlieben Sie diese Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.
• Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hangender Position mit dem Netzkabaleingang nach oben platzieren, können Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

FERNBEDIENUNG

SOURCE

Zum Auswahlen einer am Soundbar angeschlossenen Klangquelle.

Stummschalten

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu horen, drücken Sie diese Taste erneut.

Wiederholen

Die Funktion „Wiederholen" ist nur verfügbar, wenn Sie Songs von einem Smartphone oder DMS der Samsung-Multiroom-App wiedergeben.

OFF - REPEAT : Bricht die wiederholte Wiedergabe ab.

TRACK - REPEAT : Wiederholt einen Titel.

ALL - REPEAT : Titel werden wiederholt.

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die▶Taste drücken, wird die{nachste Datei ausgewählt.

Bluetooth POWER

Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung, um diese Funktion ein- und auszuschalten.
Nahere Informationen finden Sie auf den Seiten 20 und 25.

(o) SOUND

Surround-Sound sorgt für Klangtiefe und Räumlichkeit beim Sound. Durch wiederholtes Drücken der Taste(o) SOUND werden nacheinander die Surround-Sound-Einstellungen aktiviert:

Halten Sie die Taste▶ etwas 5 Sekunden lang gedrückt, um die Anynet+ Funktion zu aktivieren bzw. zu deaktivieren.

OFF-ANYNET+,ON-ANYNET+

Mithilfe der Anynet+ Funktion konnen Sie die Soundbar per Fernbedienung über einen mit Anynet+ kompatiblen Samsung Fernseher steuern.

Die Soundbar muss über ein HDMI-Kabel mit dem Fernseher verbunden sein.

Halten Sie die Taste etwa 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

OFF - POWER LINK, ON - POWER LINK

• Auto Power Link Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 18) Die Auto Power Link-Funktion ist nur im Modus D.IN verfügbar.

SOUND EFFECT

Sie haben die Wahl zwischen sechs Soundmodi - STANDARD (Original Ton), MUSIC, CLEAR VOICE, SPORTS, MOVIE und NIGHT.

Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben möhen.

• DRC (Dynamic Range Control, Dynamikbereichskontrolle)

DRC-Funktion (Dynamic Range Control) auf Dolby Digital anwenden. Halten Sie die Taste SOUND EFFECT im STANDBY-Modus etwa 5 Sekunden lang gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren.

Ein-/Aus

Schaltet das Gerät ein und aus.

Lautstärke

Stellt die Lautstärke des Gerätes ein.

Wiedergabe / Pause

Drucken Sie die Taste, um die Wiedergabe der Datie vorübergehend zu

unterbrechen.

Drücken Sie die Taste erneut, um die ausgewählte Datie abzuspielen.

Rückwärts Springer

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die

Wiedergabe erfolgt und Sie die Taste drucken, wird die vorherige Datei

ausgewählt.

SOUND CONTROL

Drucken, um TREBLE, BASS, SUBWOOFER LEVEL oder AUDIO SYNC

auszuwahlen.

Verwenden Sie dann die Tasten , um die TREBLE oder BASS-Lautstärke

von -3 bis +3 und die SUBWOOFER LEVEL von -12, -6 bis +6 anzupassen.

Halten Sie die SOUND CONTROL Taste für ungebär 5 Sekunden gedrückt, um

den Klang fur jedem Frenzband einzustellen. Es konnen die Frenzen

150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz ausgewählt und

jeweils zwischen -6 ~ +6 eingestellt werden.

Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das

Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die SOUND

CONTROL Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen

Sie mithilfe der , Tasten die Tonverzogung zwischen 0 ms ~

300 ms ein. Im TV-Modus und BT-Modus stehen die Audio Sync Funktion nicht

zur Verfugung.

• Bedieren Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

▶Soundbar mit der Fernbedienung des Fernsehers steuern

1. Halten Sie die Taste (o) SOUND mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.
2. Im Soundbar-Display wird „ON - TV REMOTE" angezeigt.
3. Stellen Sie im Menu des Fernsehers den Laufsprecher des Fernsehers auf einen externen Laufsprecher ein.

• Nicht verfügbar, wenn die TV ARC-Funktion oder der HDMI-Modus verwendet wird.
• Mit Ausnahme der Tasten VOL +/- und der Tasten sind bei dieser Funktion keine Tasten verfügbar.

• Fernsehermenüus untersenden sich je nach Hersteller und Modell. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers.

• These Funktion wird von den folgenden Herstellern untersätzt:
  VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

• Je nach Hersteller der Fernbedienung ist diese Funktion möglicherweise nicht mit der Fernbedienung Ihres Fernsehers kompatibel.
• Drücken Sie zum Ausschalten dieser Funktion die Tasse' SOUND fur 5 Sekunden.

Im Soundbar-Display wird „OFF - TV REMOTE" angezeigt.

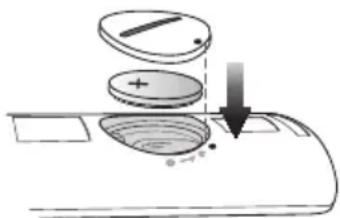

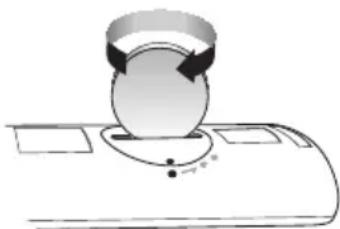

BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

2. Legen Sie eine 3V Lithium-Batterie ein. Beim Einlagen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

3. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schreiben.

INSTALLIEREN DER SOUNDBAR

MONTAGEDER WANDHALTERUNG

Montagehinweise

• Nur an einer senkrechten Wand montieren.

• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder bereits Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.

• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um diese Gerät zu halten, verstärken Sie die Wand oder installmenten Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts/TRagen kann.
• Verwenden Sie die für ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgem befestigen.
• Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben. -Durchmesser : M5

-Länge:L35mmoderlangerwirddempfohlen.

SchlieBen Sie die externen Geräte an these Gerät an, bevor Sie es an der Wand installieren.
- Achten Sie daraufuf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

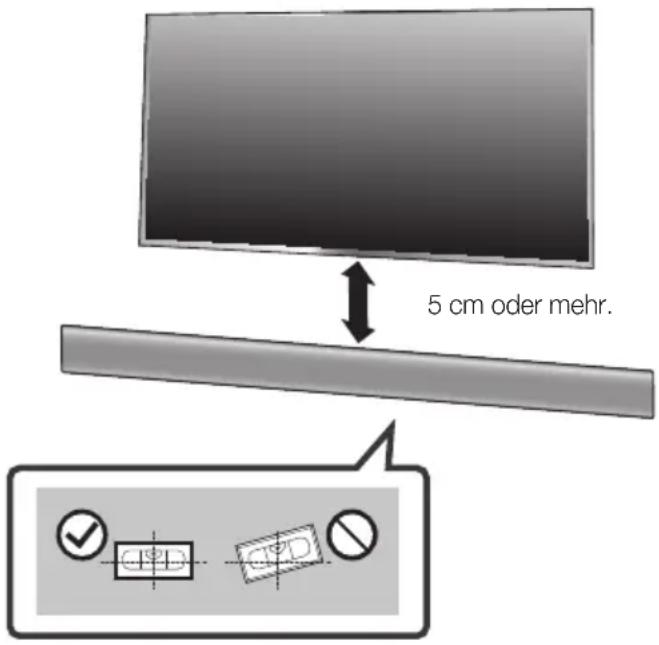

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

Die Montagehilfe fur die Wandhalterung muss waagerecht positioniert sein.
- Wenn das Fernsehgerät an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehgeräts.

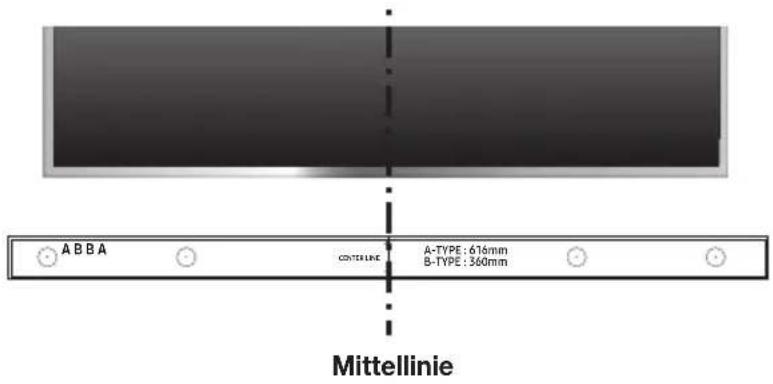

1. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sich, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

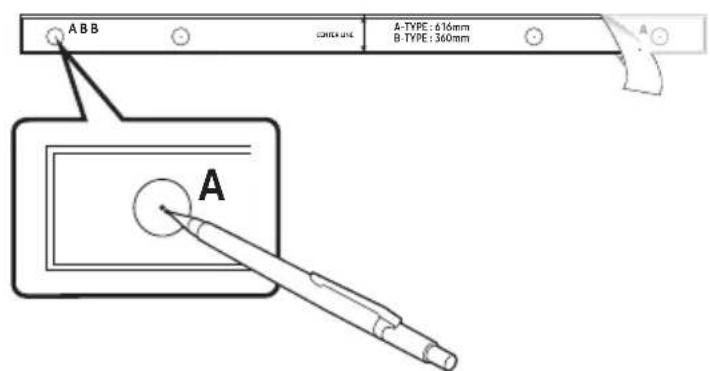

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhangungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

2. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löscher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

• Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhängungsschraubenloch.

• Verwenden Sie die beiden Schraube (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar zu befestigen. Achten Sie für sicheren Halt darauf, dass die „Dellen" auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind.

Rückseite der Soundbar

Rechtes Ende der Soundbar

• Achten Sie bei der Montage darauf, dass die Aufhängung der Wandhalterung nach halten zeigt.

Wandhalterung LWandhalterung R

Die linke und rechte Halterung haben eine entsprechliche Form. Achten Sie darauf, sie korrekt zu positionieren.

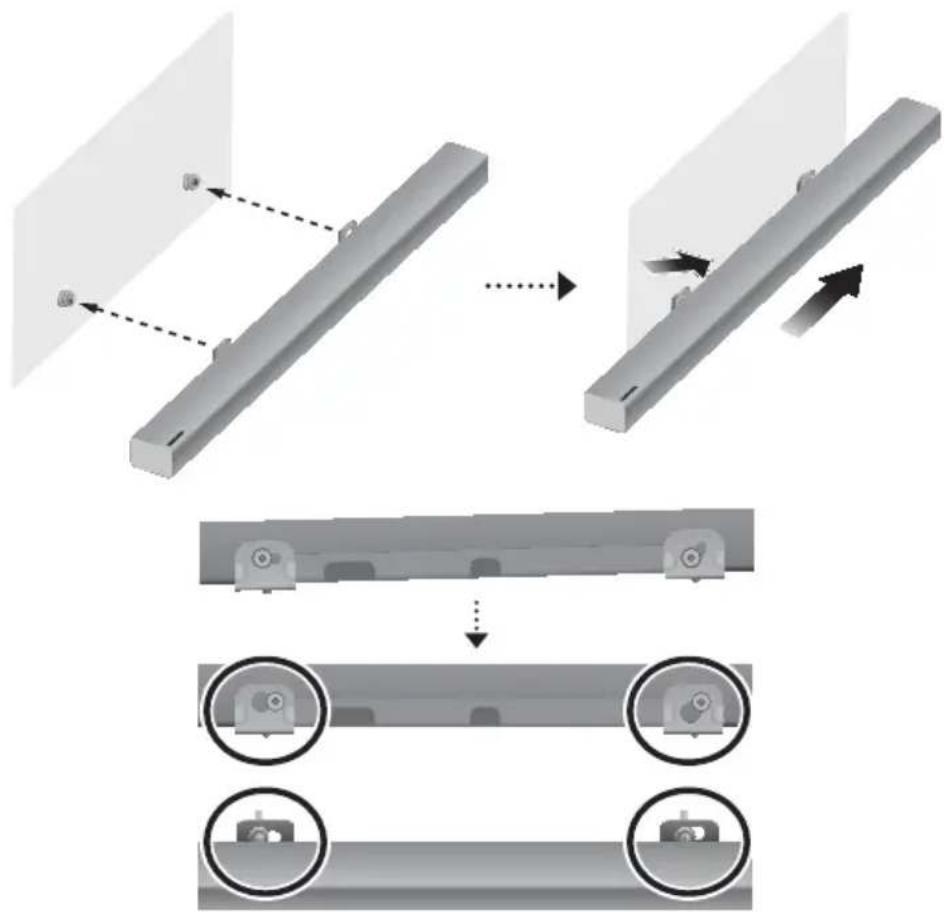

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterung, indem Sie die Wandhalterung an die Aufhangungsschraube an der Wand hangen.

• Kippen Sie die Soundbar leicht, um beiden Aufhängungsschraube-Köffe in die Löscher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beim Ende Seite fest montiert sind.

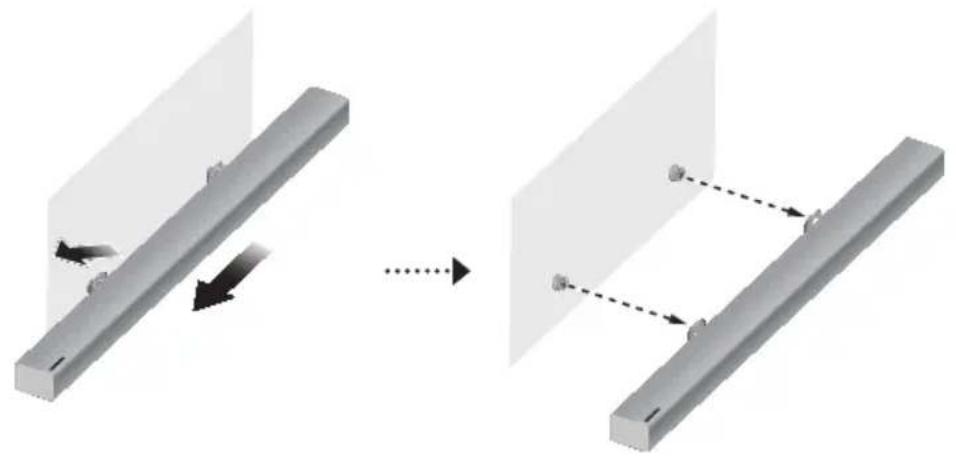

sOundbAr VOn der WAnd AbneHMen

1. Um die Soundbar von der Wandhalterung zu entfern, schieben Sie sie in Richtung des Pfeils undnehmen Sie sie dann wie dargestellt von der Wand ab.

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöbe und das das Gerät herunterfällt.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Anderfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandumontage der Einheit sicher, dass Kinder die Verbindungskabel nicht hersausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem weniger stens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.

• Schlieben Sie das Stromkabel these Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind.
• Bevor Sie dieses Gerat installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzsteckerziehen.

ANSCHLIESSEN DES SUBWOOFERS

AutOMAtiscHer VerbindunGsAufbAu Mit deM subWOOfer

Die ID zur Verbindung des Subwoofoers ist werkseitig voreingestellt. Das Hauptgerät und der Subwoofer sollen sich automatisch (drahtlos) verbinden, sobald das Hauptgerät und der Subwoofer eingeschaltet werden.

• Wenn der Subwoofer vollständig verbunden ist, hört die blaue LED-Verbindungsanzeige am Subwoofer auf zu blinken und leuchtet kontinuierlich.

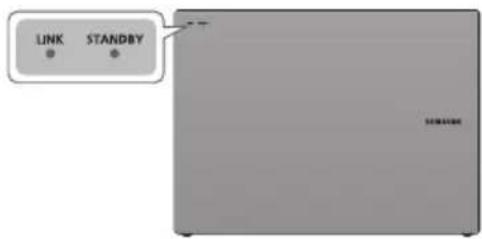

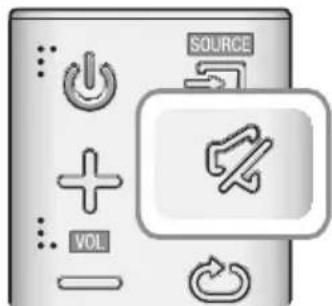

MAnueller VerbindungSaufbau Mit deM subWOOfer

Hört die blaue LED-Leuche beim Einsatz des Hauptgeräts und des Subwoofoers nicht auf zu blinken, legen Sie die ID fest. Führn Sie dazu die folgenden Schritte aus.

Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 10.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwooferers in die Steckdose.

2. Halten Sie dann die Taste id set auf der Rückseite des Subwoofoers mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.

Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blau LED) blinkt Schnell.

1. Halten Sie bei ausgeschalteten Hauptgerät (STANDBY-Modus) auf der Fernbedienung die (Stummschalten) Taste 5 Sekunden lang gedrückt.

2. Die Meldung id set wird auf der Anzeige der Soundbar angezeigt.

3. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofer's blinkt, um den Anschluss abzuschlieBen.

Das Hauptgerät und der Subwoofer sollenn nun miteinander verbunden sein.
Die Verbindungsanzeige LINK (blae LED) auf dem Subwoofer sollte kontinuierlich leuchten und nicht blinken.
- Wenn die Verbindungsanzeige LINK nicht kontinuierlich blau leuchtet, konnte keine Verbindung hergestellt werden. Schalten Sie das Hauptgerät aus und beginnen Sie wieder bei Schritt 2.
Durch Auswahl eines Klangeffektsn konnen Sie uber den kabellosen Subwoofer eine bessere Klangqualitat genieben. (Siehe Seite 8)

• Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den Netzsteckerziehen.
• Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY LED an der Vorderseite blinkt rot (keine blaue LED).
• Wenn Sie in der Höhe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommt.
• Die maximal möglichche Funkreichweite beträgt etwa 10m , ist aber von der Einsatzumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so Funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen konnen.
• Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5 auf der vorherigen Seite und versuchen Sie erneut eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen.

• Der kabellose Subwoofer verfügbar über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
• Um eine optimale Wiedergabeleistung zu erzielen, acht den Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen konnten.

LED-ANZEIGELAMPENSTATUS AN SUBWOOFER

LED Status	Beschreibung	Auflösung
Rot Ein		Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät)	Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts
		Verbindung fehlgeschlagen	Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung)
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Bereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät)	Überprüfen Sie die Stromversorgung des Soundbar-Hauptgeräts
		Verbindung fehlgeschlagen	Erneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung)
Rot und blau Blinkend Fehlfungtion		Das Servicecenter kontaktieren.

ANSCHLUSS AN EIN FERNSEHGERÄT

• Wichtig: Setzen Sie die Batterie in die Fermbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 10.

ÜBER EIN OPTISCHES DIGITALKABEL MIT EINEM FERNSEHER VERBINDEN

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwahlen.

Auto Power Link

Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgeber angeschlossen haben, die Auto Power Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgeber einschalten.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwahlen.
3. Halten Sie die Taste auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

Die Auto Power Link-Funktion ist automatisch auf EIN eingestellt.
- Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.

ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI (DIGITAL) KABELS

DEU

1. Schlieben Sie ein HDMI-Kabel (Nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des Geräts und an den HDMI IN Eingang an Ihr Fremsehgerät an.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus D.IN auszuwahlen.

• HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss.
• Wenn das Femsehgerat über einen ARC-Anschluss verfügt, schreiben Sie das HDMI-Kabel an den HDMI IN (ARC) Anschluss an.

• Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelselee zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm.

• Anynet+ eingeschaltet sein.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

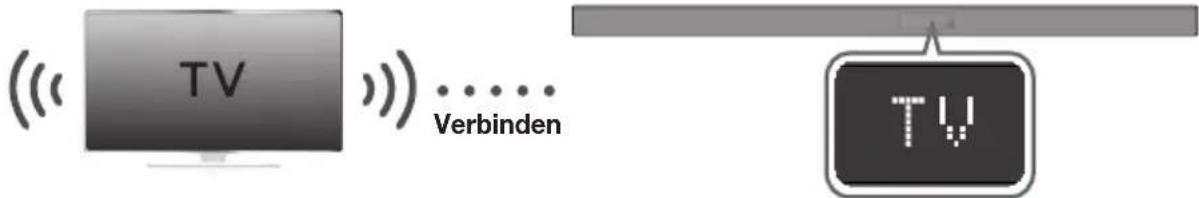

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

1. Schalten Sie das Fernsehgerät und den Soundbar ein.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus TV auszuwahlen.
3. Auf dem Fermsehgerät erscheidt die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll.
4. Wahlen Sie mit der Fernbedienung des Fernsehgerats , um den Verbindungsaufbau zwischen der Soundbar und dem Fernsehgerät abzuschreiben.

• Wenn die TV SoundConnect-Verbindung nicht hergestellt werden kann, navigieren Sie im Menu „Sound" des Fernsehers zu „SoundConnect", wahren Sie Neues Gerät hinzufugen aus und legen Sie für Neues Gerät hinzufugen die Option EIN fest. Versuchen Sie es anschließend erneut.
• Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.
• Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.
• Um die bestehende Verbindung zu beenden, halten Sie die Tasch auf der Fermbedienung 5 Sekunden lang gedrück oder wechseln Sie in einen anderen Modus. Um eine Verbindung mit einem anderen Fernseher herzustellen, führen Sie oben die Schritte 1 bis 4 aus.

Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten untersätzt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihr Fremsehgerät untersätzt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.)
- Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menu.
- Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommt. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

TV SoundConnect Reichweite

-Empfohlener Abstand fur den Verbindungsaufbau: max. 2 m

-Empfohlener Abstand beim Betrieb: max. 10 m

Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der Soundbar haben keine Bedienungsfunktion fur das Fernsehgerat.

▶Verwenden der Bluetooth POWER On Funktion

Die Bluetooth POWER On Funktion steht zur Verfügung, nach dem Sie die Soundbar an ein Bluetooth fähriges Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.

2. Drücken Sie die Bluetooth POWER Tasten des Soundbar und der Fernbedienung. ON - BLUETOOTH POWER 1erscheint auf dem Soundbar Display.

3. ON - BLUETOOTH POWER : Der Soundbar wird ein- und ausgeschelt, wenn Sie das Femsehgerät ein-oder abschalten.
   OFF - BLUETOOTH POWER : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten.

• Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten untersätzt, die ab 2013 auf den Markt gekommen sind.

VERBINDUNG MIT EXTERNEN GERÄTEN HERSTELLEN

OPTISCHES ODER ANALOGES AUDIOKABEL

Dieses Gerat verfugt über einen optischen Digitaleingang und einen analogen Audioeingang (AUX). Sie haben also zwei Möglichkeiten zum Herstellen einer Verbindung mit externen Geräten.

AUX-Kabel

1. Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus AUX auszuwahlen.

Optisches Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fermbedienung, um den Modus D.IN auszuwahlen.

HDMI-KABEL

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

Da HDMI Digitalsignale hochster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genieten, so wie ursprünglich auf der digitalen Quelle erstellt.

1. Verbinden Sie ein HDMI-Kabel (Nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der HDMI OUT Ausgangsbuchse Ihr's Geräts.
2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um den Modus HDMI auszuwahlen.

EINGANGSGMODUS

Drücken Sie die Taste auf der rechten Seite des Hauptgeräts oder die Taste SOURCE auf der Fernbedienung, um den gewündsten Modus auszuwahlen.

Rechts Ende der Soundbar

Eingangsmodus Anzeige
Optischer Digital Eingang ARC (HDMI OUT) Eingang	D.IN
AUX-Eingang	AUX
HDMI-Eingang	HDMI
BLUETOOTH Modus	BT
TV SoundConnect	TV

AUTO POWERDOWN-FUNKTION

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

D.IN/HDMI/BT/TV Modus

-Wenn seit 5 Minuten kein Audiosignal empfangen wurde.

AUX Modus

-Wenn seit 5 Minuten kein AUX-Kabel angeschlossen ist.

• Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätig wird. (Auto Power Down-Funktion kann nur in dieser Fall ausgeschalte werden.)

Um die Auto Power Down-Funktion während des AUX-Modus auszuschalten, drücken und halten Sie die II-Taste für 5 Sekunden gedrückt. Auf dem anzeige erscheint ON - AUTO POWER Down / OFF - AUTO POWER DOWN.

BLUETOOTH

Sie konnen an der Soundbar ein Bluetooth-Gerät anschlieBen und Musik mit Stereoton geleiben - ohne Kabelsalat!

ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTH-GERÄT

Vergewissem Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fermbedienung, um den Modus BT auszuwahlen.

Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

1. Wahlen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Gerats.)

2. Wahlen Sie [AV] Samsung Soundbar Kxxx" aus der Liste.

3. Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename] → BT auf dem Frontdisplay angezeigt.

4. Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

5. Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfern den das vom Bluetooth-Gerät gefundene "[AV] Samsung Soundbar Kxxx" und führen Sie dieSuche erneut durch.

6. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

7. Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System horen.

8. Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen den.

• Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.
• Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.
  Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.
• Der Soundbar führt unter den folgenden Umständen eventuell die用户提供 als Verbindungsaufbau nicht fehlerfrei durch:

-Wenn sich Soundbar in einem starken elektrischen Feld befindet.

• Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.

• Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig Funktioniert.

• Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffrähen und Gasöfen denselben Frenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommt kann.

• Der Soundbar Unterstützung SBC data (44,1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion untersätzt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[AV] Samsung Soundbar Kxxx" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet.

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar entscheidn nur in der listened der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar BT READY anziegt.

• Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschelt ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fembedienung drücken.
2. Auf dem Display der Soundbar entscheid ON - BLUETOOTH POWER.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie konnen die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die Taste SOURCE auf der Fernbedienung oder die Taste auf der rechten Seite des Geräts, um vom Modus BT in einen anderen Modus zu wechseln oder die Soundbar auszuschalten.

• Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung varieren)

• Bei einer Bluetooth Verbindung besteht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.
• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch Funktionieren, wenn:

Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
Die Funkübertragung durch Wände, Ecken oder Burotrennwände behindert wird.
- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betrieben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.
• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distan den Bluetooth-Betriebsbereich übersteigt, besteht die Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
  Die Bluetooth-Verbindung Funktioniert nur mit Geräten in unmittelbarer Höhe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius übersritten wird. Selfest innerhalb desses Radius kann die Klangqualität durch Hinderisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

MULTIROOM-APP VERWENDEN

Mithilfe der Samsung Multiroom-App konnen Sie die Soundbar mit einem Smartphone, Ihr dem Netzwerk und dem Internet verbinden. Sobald die Soundbar mit einem Smartphone, auf dem die Multiroom-App installiert ist, verbunden ist, konnen Sie die Soundbar auch drahtlos mit mehreren Samsung Multiroom-Geräten verbinden und Audiodateien darüber wiedergeben.

BEVOR SIE BEGINNEN

Grundlagen der Datenübertragung

Voraussetzungen:

1. Sie benötigen einen WLAN-Router und ein Smartphone.
2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.
3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG

Um die Soundbar mit der Samsung Multiroom-App verwenden zu konnen, müssen Sie die Samsung Multiroom-App herunterlagen und auf Ihr Smartphone installieren. Sie können die App über Google Play oder den App Store herunterlagen. Wenn Sie die Samsung Multiroom-App installiert haben, können Sie über die Soundbar auf Ihr Smartphone oder auf anderen verbundenen Geräten gespeicherte, von anderen Inhaltsanbietern bereitgestellt oder von Internet-Radiosendern gestreamte Musik wiedergeben.

Android oder iOS

Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.

• Google Play Suche : Samsung Multiroom

Samsung Multiroom-App starten

Um die Samsung Multiroom-App zu starten, tippen Sie auf das Multiroom-App-Symbol auf Ihrm Smartphone.

ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK

Wahlen Sie auf Ihr Smart Device die Samsung Multiroom Anwendung aus. Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device.

Sie konnen folgende Funktionen mit der Samsung Multiroom app nutzen.

• Sie können auf Ihr dem Mobittelefon gespeicherte Musicdateien, verschiedene Musikquellen und Internet-Radio wiedergeben.

VERWENDEN DER NETWORK STANDBY ON FUNKTION

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar Herzlustellen. Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT geschalte. Um die Soundbar per WLAN einschalten zu konnen, muss die Samsung Multiroom-App auf Ihr Samsung smartphone installiert sein.

1. Verbinden Sie das Smart Device mit Ihrer Soundbar.
2. Schalten Sie die Network Standby On Funktion ein, indem Sie die▶Taste auf der Fernbedienung der Soundbar für mehr als 5 Sekunden gedrückt halten. Sie können die Funktion ausschalten, indem Sie die▶Taste erneut für mehr als 5 Sekunden gedrückt halten.

Die Network Standby On-Funktion ist nur verflugbar, wenn die Soundbar zur List der gekoppelten Gerate des Smartphones gehort. (Das Smartphone und die Soundbar messen zuvor mindestensomal gekoppelt worden sein.)
Die Soundbar erscheint nur in der List der vom Smart Device gefundenen Gerate, wenn die Soundbar [BT READY] oder [WiFi READY] anzeigt.
- Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart Device hergestellt werden.

• Wenn die Network Standby On Funktion nicht Funktioniert
  Die Network Standby On-Funktion ist auf Aus eingestellt. Stellen Sie die Funktion auf EIN.
  Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.
• Wenn die Netzwerk-Standby-Funktion auf AUS eingestellt ist, lässt sich die Soundbar mit einer Bluetooth-Verbindung nicht einschalten.

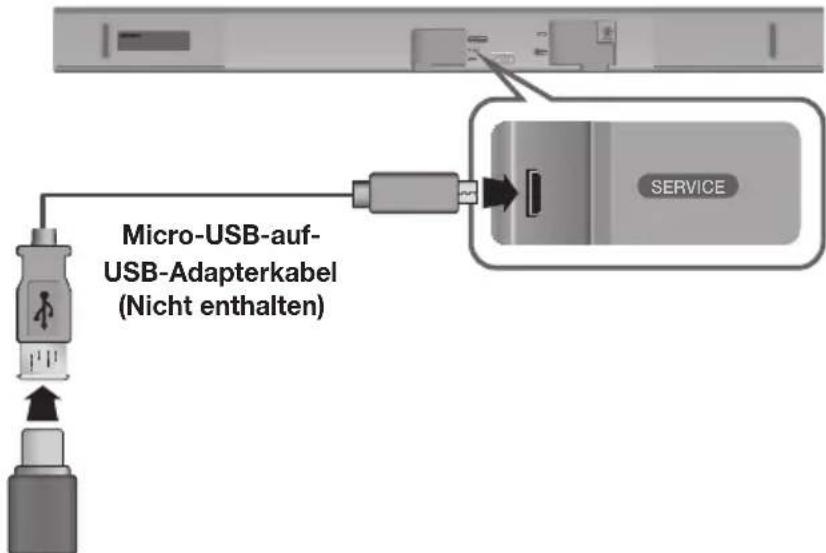

SOFTWARE AKTUALISIERUNG

AKTUALISIERUNGÜBERUSB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschlieben eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfugung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zuactualisieren.

Besuchen Sieitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss der Soundbar.

• Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

• Führn Sie die unterstehenden Schritte zum Herunterladen der Produktsoftware aus:
  Gehen Sie zur Samsung-Website unter (samsung.com/sec) →uchen Sie nach dem Modellnamen - wahren Sie die Option Kundensupport aus (der Name der Option ist vorbehaltlich etwaiger Änderungen)

• Speichern Sie die heruntergeladene Software auf einem USB-Stick und wahlen Sie „in Ordernamen extrahieren“, um den Ordner zu entzippen.
• Schalten Sie die Soundbar aus und schlieben Sie den USB-Stick mit der Softwareaktualisierung an die Buchse eines Micro-USB-Adapterkabels an.
• Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird UPDATE angezeigt und die Aktualisierung beginnt.
• Nachdem das Update abgeschlossen ist, wird die Soundbar automatisch aus- und eingeschaltet.

Wenn das UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus und schlieben Sie das USB Speichergerät mit den Update-Dateien an den USB-Anschluss der Soundbar an.
2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

Schlieben Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.
Die Firmware Aktualisierung Funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar Unterstützung Audio-Dateien auf dem USB-Gerät gespeichert sind.
- Wahlend des Updates darf die Netzspannung nicht ausgeschelt oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.
- Nach dem die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung in der Soundbar initiaisiert. Sie sollen sich ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware-Aktualisierung entsprechens die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird, schlagen Sieitte auf Seite 16 nach. Falls die Softwareaktualisierung fehlschlägt, überprüfen Sie, ob der USB-Stick beschädigt ist.

Mac OS-Benutzer sollten MS-DOS (FAT) als USB-Format verwenden.
- Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

AUTO UPDATE

Auch wenn die Soundbar ausgeschelt ist,ucht die Soundbar automatisch nach der neuesten Software-Version und fahrmit dem Update fort, wenn es mit dem Internet verbunden wurde.

Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt.
- Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein.
- Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. Wir die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut.

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte.

Das Gerät{lösst sich nicht einschalten.
• Ist der Netzstecker an eine Steckdose angeschlossen?	→ Schließen Sie den Netzstecker an die Steckdose an.
Das Gerät reagiert nicht auf das Drucken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?	→ Ziehen Sie den Netzstecker, und schreiben Sie ihren wieder an die Steckdose an.
Es wird kein Ton wiedergegeben.
• Wurde das Gerät auf stumm geschalten?	→ Drucken Sie die Stummschalten) Taste, um die Funktion zu deaktivieren.
• Ist die Lautstärke auf minimal eingestellt?	→ Erhöhen Sie die Lautstärke.
Die Fernbedienung funktioniert nicht.
• Sind die Batterien leer?	→ Legen Sie neue Batterien ein.
• Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	→ Näher an das Gerät heranrücken.
Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
• Wird TV SoundConnect von Ihr Fernsehergerät unterstützt?	→ TV SoundConnect wird von bestimmten Samsung Fernsehergäten unterstützen, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehergarät TV SoundConnect unterstützen.
• Verfügen Sie über die neueste Firmware Version?	→ Aktualisieren Sie die Firmware Ihres Fernsehergärats auf die neueste Version.
• Tritt ein Fehler beim Verbindungsauflbau auf?	→ Setzen Sie sich mit dem Samsung Kundendienst in Verbindung.
	→ Setzen Sie die TV SoundConnect-Verbindung zusück und stellen Sie erneut eine Verbindung her. Um die TV SoundConnect-Verbindung zusückzusetzen, halten Sie die Taste▶II 5 Sekunden lang gedrückt.
Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen.	→ Versuchen Sie, den Subwoofer erneut anzuschreiben. (Siehe Seite 16)
Die Soundbar{lösst sich per Bluetooth oder mit der Multiroom App nicht einschalten.
• Prüfen Sie, ob die Netzwerk-Standby-Funktion auf AUS eingestellt ist.	→ Ist dies der Fall, sind Bluetooth- und WLAN-Funktionen im ausgeschalteten Zustand nicht zulässig. Halten Sie die Taste▶Ietta 5 Sekunden lang gedrückt, um die Netzwerk-Standby-Funktion einzuschalten.

TECHNISCHE DATEN

ALLGEMEIN	Gewicht	Haupteinheit	2,6 kg
		Subwoofer (PS-WK650, PS-WK651)	6,8 kg
	Abmessungen (B × H × T)	Haupteinheit	1010,5 × 54,0 × 87,5 mm
		Subwoofer (PS-WK650, PS-WK651)	452,0 × 335,0 × 154,0 mm
	Betriebstemperatur		+5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit		10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Haupteinheit	30W × 6, 6 OHM, THD≤10%
		Subwoofer (PS-WK650, PS-WK651)	160W, 3 OHM, THD≤10%

• Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.
• Nominelle Spezifikation

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
-Gewicht und Abmessungen konnen von den Angaben abweichen.
Informationen bezüglich der Netzspannung und Stromaufnahme�� Sie dem Typenschild am Gerat entnehmen.

Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.

Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“)		2,8W
Wi-Fi/Ethernet	Port Deaktivierungsmethode	Drücken Sie die Taste Wi-Fi SETUP am Gerät für 30 Sekunden oder die Taste▶↑ auf der Soundbar-Fernbedienung länger als 5 Sekunden, um WLAN/Ethernet ein- bzw. auszuschalten.
Bluetooth	Port Deaktivierungsmethode	Drücken Sie die Taste SPK ADD am Gerät für 30 Sekunden oder die Taste▶↑ auf der Soundbar-Fernbedienung länger als 5 Sekunden, um Bluetooth ein- bzw. auszuschalten.

Bekanntmachung zu Open Source Lizenzen

• Weitere Informationen über bei dieser Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com

Spotify Lizenzen

Die Spotify Software ist Gegenstand einer Drittanieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses.
Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect

LIZENZ

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

Drahtlos-Modelle (auch die im Frequenzbereich von 5,15-5,35 GHz)

Hiermit erklart Samsung Electronics, dass these Gerät mit den wesentlichen

Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklarung finden Sie auf http://www.samsung.com, unter Support > Produktutsche und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerat darf in allen EU-Ländern betrieben werden.

Dieses Gerat darf nur in Innenraumen verwendet werden.

Drahtlos-Modelle (außer die im Frequenzbereich von 5,15-5,35 GHz)

Hiermit erklart Samsung Electronics, dass these Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklarung findsie auf http://www.samsung.com, unter Support > Produktische und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät dar in allen EU-Ländern betrieben werden.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freiern wir uns über ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Country Contact Centre		Web Site
■Europe
U.K.0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48€3 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800,7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 80820 7267 www.samsung.com/pt/support
LUXEMBURG 26103 710		www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-20€-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]*(koszt polaczenia wedlug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplaćna številkaj) www.sangsung.com.si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Uzenba в мржата 0800 111 31, Б解说ата телегонь плика	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free		www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATvia	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Korrekte Entsorgung der Batterien these Products]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu dieser Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, konnen sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern, indem Sie die Batterien von anderen Abfallen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopflörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden dürfen. Entsorgen Sie diese Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altergerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern.

Private Nutzer wenden sich an den Handl, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehorteile für eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt und elektronische Zubehrönte dürfen nicht zusammen mit anderen Gewerbebemüll entsorgt werden.

Kasutusjuhend

Kujutlege voimalusi, mida see pakub

NAMESTITEV APLIKACije SAMSUNG MULTIROOM
