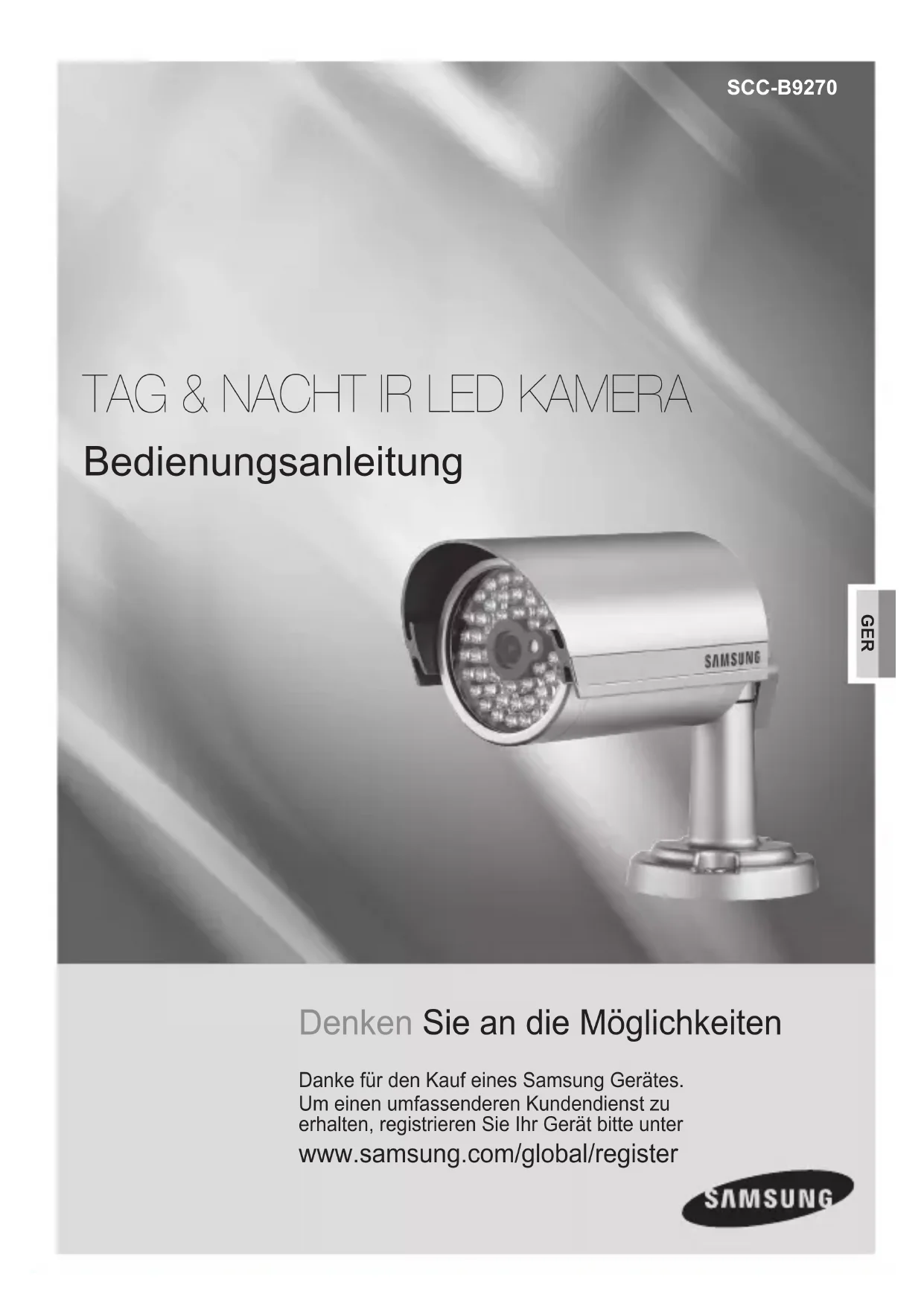

BEDIENUNGSANLEITUNG SCC-B9270 SAMSUNG

TAG & NACHT IR LED KAMERA

GER 03-SCC_B9270_EU-GER.indd 1 2008-03-10 오후 3:00:05sicherheitsvorkehrungen WARNUNG GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN WARNUNG: NICHT DIE RÜCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL. Dieses Symbol zeigt an, dass bei diesem Gerät gefährliche Spannung Elektroschock zur Folge haben kann. Dieses Symbol zeigt an, dass wicht ige Betriebs- und Wartungsanleitungen in dem Prospekt enthalten sind, welche mit diesem Gerät mitgeliefert werden. WARNUNG Setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus, um die Gefahr eines Brands oder Elektroschocks zu reduzieren. WARNUNG

Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schäden am Produkt verursachen.

2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion,

Brand, Elektroschock oder Schäden am Produkt zur Folge haben.

3. Schließen Sie nicht mehrere Kameras an einen einzelnen Adapter an.

Überschreiten der Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schließen Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter

Anschluss kann einen Brand verursachen.

5. Wenn Sie die Kamera installieren, befestigen Sie sie sicher und fest. Eine

herunterfallende Kamera kann Körperverletzungen verursachen.

6. Stellen Sie keine leitenden Gegenstände (z.B. Schraubendreher, Münzen,

Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.

7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten.

Dies führt sonst zu Brand oder Elektroschock.

8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs-

oder Rauchentwicklung auftritt. Ziehen Sie in diesem Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.

9. Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den

nächstgelegenen Kundendienst. Zerlegen oder modizieren Sie dieses Produkt nie in irgendeiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)

10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies

führt sonst zu Brand oder Elektroschock. 03-SCC_B9270_EU-GER.indd 2 2008-03-10 오후 3:00:05GER VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen

starken Stößen aus. Halten Sie sich fern von Standorten die übermäßiger Erschütterung oder magnetischer Beeinussung ausgesetzt sind.

2. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über

50°C), niedrigen Temperaturen (unter -10°C) oder hoher Feuchtigkeit ausgesetzt ist. Dies führt sonst zu Brand oder Elektroschock.

3. Wenn Sie das bereits installierte Gerät versetzen möchten, achten Sie darauf,

die Stromversorgung abzuschalten und es dann erst zu versetzen und erneut zu installieren.

4. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder

Schäden am Gerät verursachen.

5. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen

Wärmestrahlungsquellen. Dies kann sonst zu Brand führen.

6. Installieren Sie das Gerät an einem Ort mit guter Belüftung.

7. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie

zum Beispiel die Sonne, da dies den CCD-Bildsensor beschädigen kann.

8. Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung

kommen. Außerdem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.

9. Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der

Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten. 03-SCC_B9270_EU-GER.indd 1 2008-03-10 오후 3:00:05wichtige sicherheitshinweise

Lesen Sie diese Anweisungen.

. Bewahren Sie sie auf.

. Beachten Sie alle Warnungen.

. Befolgen Sie alle Anweisungen.

. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

. Reinigen Sie es nur mit einem trockenen Lappen.

. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.

. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

. Bitte achten Sie darauf, die Schutzvorrichtung des gepolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gepolter Stecker verfügt über zwei Stifte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stifte und einen Erdungsstift. Der breite Stift oder der dritte Stift ist für Ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.

. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.

. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/ Zubehörteile.

. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auage oder Tisch, oder die mit dem Gerät zusammen verkauft wurden.

. Ziehen Sie den Netzstecker dieses Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschieben, um Verletzungen durch Herunterfallen zu vermeiden.

. Überlassen Sie alle Wartungsarbeiten qualiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder fallen gelassen wurde. 03-SCC_B9270_EU-GER.indd 2 2008-03-10 오후 3:00:05_01 GER inhaltsangabe FUNKTIONEN

02 Dinge die während der installation und des gebrauchs zu beachten sind ABMESSUNGEN UND KABELANSCHLUSS

03 Abmessungen und kabelanschluss 03 Installation FEHLERSUCHE

04 Fehlersuche SPEZIFIKATIONEN

05 Spezikationen inhaltsangabe 03-SCC_B9270_EU-GER.indd 1 2008-03-10 오후 3:00:0602_ funktionen SONY Super HAD High/Standard Auosung CCD Farbe Auösung: 350TVL CDS Auto Umschaltung IR-LED Kontrolle (48 IR-LED´s) 0 Lux bei EINGESCHALTETER IR LED 4,3mm DC Tag & Nacht Objektiv mit fester BLENDE F2,0 Stromquelle 12V Gleichstrom Wasserfeste Ausseninstallation (IP-66) dinge die während der installation und des gebrauchs zu beachten sind Das Gerät nicht selbst auseinanderbauen. Die Kamera darf weder mit den Fäusten gestoßen noch geschüttelt werden. Geben Sie Acht, wenn Sie die Kamera aufbewahren und bedienen. Platzieren oder bedienen Sie die Kamera weder in einer nassen Umgebung wie zum Beispiel Regen oder nassen Flächen. Reinigen Sie die Kamera nicht mit grobem Sandpapier. Verwenden Sie immer einen trockenen Lappen bei der Reinigung. Bewahren Sie die Kamera an einem kühlen Ort fern von direktem Sonnenlicht auf. Sie kann sonst beschädigt werden.

funktionen 03-SCC_B9270_EU-GER.indd 2 2008-03-10 오후 3:00:06_03 GER installation Erstens : Drei Montageöffnungen befinden sich an der Halterung, so dass die Benutzer das Gerät an jedem Platz installieren können wie beispiels- weise an der Decke und der Wand. Zweitens : Befestigen Sie die Kamera an der Halterung. Drittens: Schließen Sie das Video- und Netzkabel an die Kamera an. Überprüfen Sie die nachfolgenden Punkte vor dem Anschluss. Stromversorgung - Adaptor : 12 V/800mA Gleichstrom, geregeltes Netzteil. - Verwenden Sie eine VDE aufgelistete Netzversorgung, um die Gefahr von Brand oder Elektroschock zu vermeiden.

abmessungen und kabelanschluss abmessungen und kabelanschluss

03-SCC_B9270_EU-GER.indd 3 2008-03-10 오후 3:00:0604_ fehlersuche fehlersuche Sollten Sie Probleme beim Betrieb der Kamera haben, prüfen Sie folgende Leitfäden bezüglich des möglichen Problems. Am Bildschirm wird nichts angezeigt. - Prüfen Sie den Netzanschluss und den Leitungsanschluss des Videosignals.. - Prüfen Sie die Helligkeitsstufe der DC Auto-Blendengröße der Kamera. Das Videobild ist nicht deutlich. - Prüfen Sie ob sich Staub auf dem Kameraglas bendet. Reinigen Sie das Kameraglas mit einem sauberen Lappen oder einer Bürste. - Achten Sie darauf, dass der Bildschirm nicht direkt hellem Licht ausgesetzt ist. Stellen Sie die Position der Kamera erforderlichenfalls ein. - Kontrollieren Sie, ob die Schutzfolie vom Kameraglas entfernt wurde. Das Bild ist dunkel - Stellen Sie die Helligkeitsfunktion des Monitors ein. - Prüfen Sie die Helligkeitsstufe der DC Auto-Blendengröße der Kamera. Das Bild zeigt nicht korrekt an, ob die IR LEDs funktionieren. - Prüfen Sie ob sich Staub auf dem Kameraglas bendet. - Reinigen Sie das Kameraglas mit einem sauberen Lappen oder einer Bürste. Wenden Sie sich an einen befugten Techniker, wenn Sie das Problem mithilfe der oben aufgeführten Leitfäden nicht lösen können.

Monitor Impedanz - Setzen Sie den Impedanzschalter auf 75 Standardposition.

Das Bild kann unscharf werden, wenn der Monitor auf einen hohen Impedanzmodus eingestellt ist. Prüfen Sie in diesem Fall die Schalterposition der Monitorimpedanz. Viertens: Drehen Sie die Kamerarichtung zu dem Bild, das Sie anzeigen möchten. Setzen Sie die Kamera nicht direkt starken Lichtquellen wie z. B. der Sonne oder Scheinwerfen aus, um Schmiereffekte zu vermeiden.

Achtung!! 03-SCC_B9270_EU-GER.indd 4 2008-03-10 오후 3:00:06_05 GER spezifikationen OBJEKT PAL Bildsensor 1/3” Interline Transfer CCD (SONY) Effektive Pixel 500H x 582V (290K Pixel) Abtastsystem 625 Linien, 2:1 Zwischenlinie Abtastfrequenz 15,625KHz (H), 50Hz (V) Auösung 350 TVL Shutter-Geschwindigkeit 1/50~1/100.000 Sek. Signal-Rausch-Verhältnis Mehr als 48dB (AGC Aus) Sync. System Intern Min. Beleuchtung 0 Lux (IR LED Ein) Weißabgleich AWC Videoausgang VBS 1,0 Vp-p (75 Belastung) Objektiv 4,3mm DC Tag & Nacht Objektiv mit fester BLENDE F2,0 Stromversorgung(*) 12V Gleichstrom ±10% Leistungsaufnahme 1,3 Watt (LED aus) / 5,4 Watt (LED an) Betriebstemp. -10˚C~50˚C (14˚F~122˚F) Betriebsfeuchtigkeit Max. 90% RH Abmessungen 70mm (Ø) × 102mm (L) (*) Muss ein geregeltes und spezifiziertes Netzteil verwenden. spezikationen 03-SCC_B9270_EU-GER.indd 5 2008-03-10 오후 3:00:06Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. 03-SCC_B9270_EU-GER.indd 6 2008-03-10 오후 3:00:07SCC-B9270 Imagine las posibilidades Muchas gracias por comprar un producto Samsung. Para recibir un servicio más completo, por favor, registre su producto en www.samsung.com/global/register manual de instrucciones
