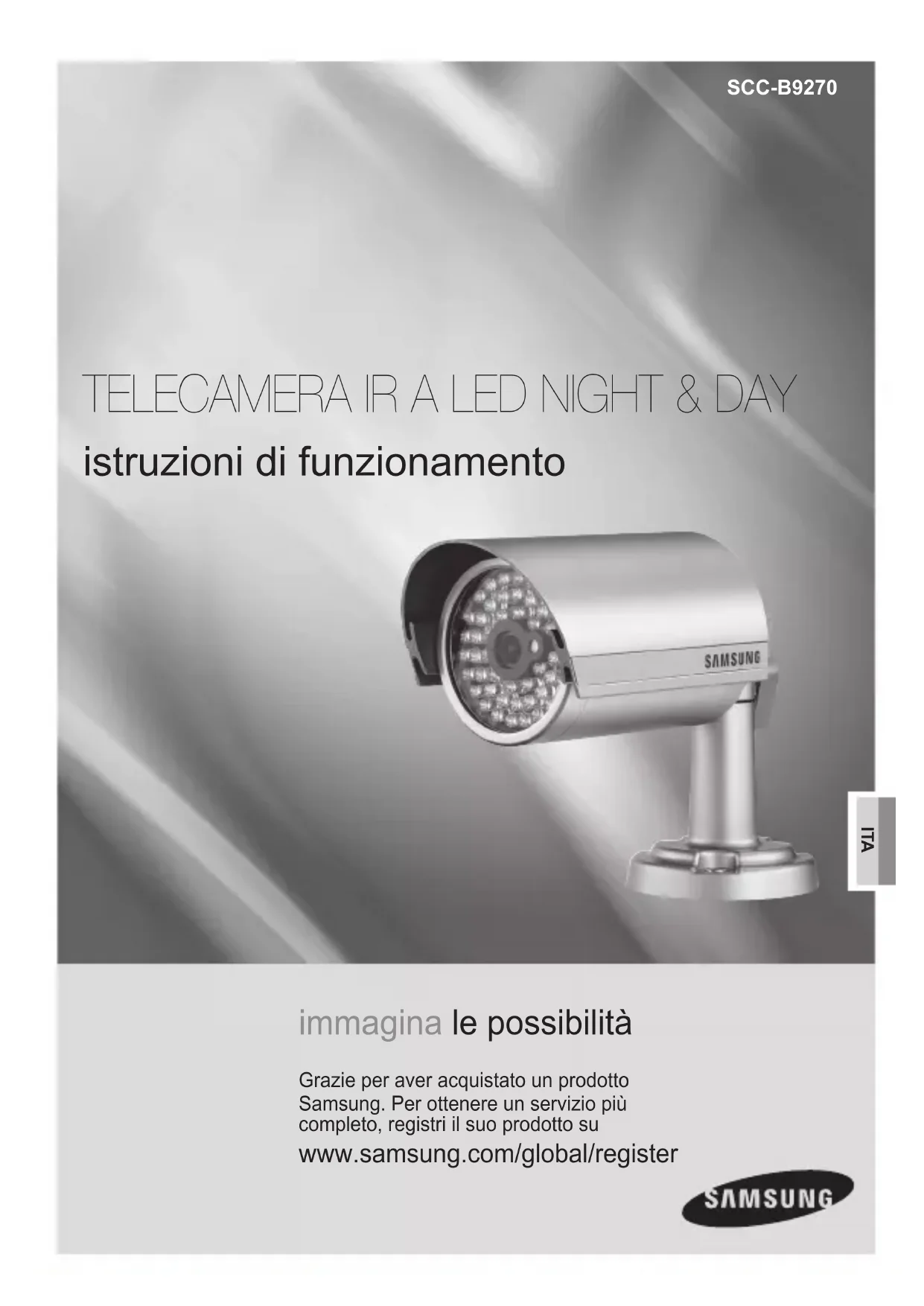

MANUALE UTENTE SCC-B9270 SAMSUNG

ITA 05-SCC_B9270_EU-ITA.indd 1 2008-03-10 오후 3:02:46precauzioni di sicurezza ATTENZIONE

RISCHIO DISCOSSA ELETTRICA

NON APRIRE ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL’INTERNO NON VI SONO PARTI CHE L’UTENTE POSSA RIPARARE. RIVOLGERSI A PERSONALEQUALIFICATO. Questo simbolo indica la presenza di una tensione pericolosa all’interno del dispositivo, che può provocare scariche elettriche. Questo simbolo indica che nella documentazione del presente dispositivo sono contenute importanti istruzioni relative al funzionamento e alla manutenzione. AVVERTENZA

Per ridurre il rischio di incendio o di scossa elettrica, non esporre l’apparecchio a pioggia o a umidità. AVVERTENZA

Assicurarsi di utilizzare solo l’adattatore indicato nel foglio delle speciche. Utilizzare altri adattatori può provocare incendi, scossa elettrica o danni al prodotto

2. Collegare scorrettamente l’alimentazione o sostituire le batterie in modo inadeguato può

causare esplosione, incendio, scossa elettrica o danni al prodotto.

3. Non collegare più di una telecamera allo stesso adattatore. Eccederne la capacità può

provocare surriscaldamento o incendio.

4. Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può

5. Quando si installa la telecamera, ssarla in modo sicuro e saldo. Una telecamera che cade

può causare danni alle persone.

6. Non sistemare oggetti conduttori (es. cacciaviti, monete, oggetti metallici, ecc.) o contenitori

con acqua sulla telecamera. Ciò può causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti.

7. Non installare l’unità in luoghi umidi, con polveri o ceneri. Ciò può causare incendi o scosse

8. Se l’unità emana un odore insolito o fumo, interrompere l’uso del prodotto. In questo caso

scollegare immediatamente l’alimentazione e mettersi in contatto con il centro di assistenza. Continuare ad utilizzare il prodotto in tali condizioni può causare incendi o scosse.

9. Se il prodotto non funzionasse in modo normale, mettersi in contatto con il centro di assistenza

più vicino. Non smontare o riparare in alcun modo questo prodotto. (SAMSUNG non è responsabile per problemi causati da modiche non autorizzate o tentativi di riparazione)

10. Quando si pulisce, non spruzzare acqua direttamente sulle parti del prodotto. Ciò può causare

incendi o scosse elettriche. 05-SCC_B9270_EU-ITA.indd 2 2008-03-10 오후 3:02:46ITA ATTENZIONE

1. Non far cadere oggetti sul prodotto ed evitare colpi forti. Mantenere lontano da luoghi

sottoposti ad eccessive vibrazioni o ad interferenze magnetiche.

2. Non installare in luoghi sottoposti ad alte temperature (più di 50°C), basse temperature

temperature (meno di - 10°C), o grande umidità. Ciò può causare incendi o scosse elettriche.

3. Se si desidera modicare l’ubicazione del prodotto già installato, assicurarsi di spegnerlo

e quindi spostarlo e installarlo nuovamente.

4. Scollegare la spina dalla presa in caso di lampi. Non farlo può provocare incendi o danni

5. Mantenere lontano dalla luce diretta e da fonti di radiazioni. Ciò può provocare incendi.

6. Installare in un luogo ben ventilato.

7. Evitare di direzionare la telecamera direttamente verso oggetti molto luminosi quali il

sole, ciò può danneggiare il sensore d’immagine CCD.

8. Non schizzare o sgocciolare liquidi sull’apparecchio e non porre su di esso degli oggetti

contenenti liquidi, come ad esempio dei vasi.

9. La presa di rete viene utilizzata per scollegare l’apparecchio e deve essere facilmente

accessibile in qualsiasi istante. 05-SCC_B9270_EU-ITA.indd 1 2008-03-10 오후 3:02:46istruzioni di sicurezza importanti

Leggere queste istruzioni.

. Conservare queste istruzioni.

. Rispettare tutti gli avvertimenti.

. Seguire tutte le istruzioni.

. Non utilizzare questo apparecchio vicino all’acqua.

. Pulire solo con un panno asciutto.

. Non bloccare nessuna apertura di ventilazione. Installare seguendo le istruzioni del fabbricante.

. Non installare vicino a fonti di calore quali caloriferi, stufe o altri prodotti (compresi gli amplicatori) che possano produrre calore.

. Non eludere il sistema di sicurezza della spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell’altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l’elettricista per la sostituzione della presa obsoleta.

. Proteggere il cavo dell’alimentazione per evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell’apparecchio.

. Utilizzare solo connettori/accessori indicati dal fabbricante.

. Utilizzare solo su carrelli, piedistalli, treppiedi, staffe o tavoli indicati dal fornitore o venduti con l’apparecchio.

. Scollegare questo apparecchio. Quando si utilizza un carrello, prestare attenzione quando si muove l’insieme carrello/apparecchio per evitare incidenti per il possibile rovesciamento.

. Rivolgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l’apparecchio viene in qualche modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato qualche liquido nell’apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all’umidità, se non funziona normalmente o se è caduto. 05-SCC_B9270_EU-ITA.indd 2 2008-03-10 오후 3:02:46_01 ITA indice CARATTERISTICHE

02 Cose da ricordare durante l’installazione e l’utilizzo RISOLUZIONE DEI PROBLEMI

04 Risoluzione dei problemi SPECIFICHE

05 Speciche indice DIMENSIONI E COLLEGAMENTO CAVI

03 Dimensioni e collegamento cavi 03 Installazione 05-SCC_B9270_EU-ITA.indd 1 2008-03-10 오후 3:02:4602_ caratteristiche SONY Super HAD risoluzione Alta/Standard colore CCD Risoluzione: 350 TVL CDS commutazione automatica controllo IR-LED (48 LED IR) 0 Lux con IR LED ON Obiettivo diaframma sso 4,3mm dc F2,0 Giorno/Notte Alimentazione DC12V Iinstallazione esterna impermeabile (IP-66) cose da ricordare durante l’installazione e l’uso Non smontare il prodotto da soli. Prestare sempre attenzione quando si maneggia la telecamera. Non colpire o scuotere la telecamera. Prestare attenzione quando la si conserva o la si fa funzionare. Non sistemare né far funzionare la telecamera in ambienti umidi, quando piove o su superci bagnate. Non pulire la telecamera con carta vetrata. Per la pulizia utilizzare sempre un pano asciutto. Sistemare la telecamera in una zona fresca, lontano dalla luce diretta del sole. In caso contrario il prodotto potrebbe essere danneggiato.

risoluzione dei problemi 05-SCC_B9270_EU-ITA.indd 2 2008-03-10 오후 3:02:46_03 ITA installazione Primo : Vi sono tre fori di montaggio sulla staffa, per poter installare il dis- positivo in qualsiasi luogo, ad esempio sul softto o su una parete. Secondo : Fissare la telecamera alla staffa. Tre : Collegare il cavo video e dell’alimentazione alla telecamera. Vericare i punti sottostanti prima del collegamento. Alimentazione - Adattatore : Alimentatore stabilizzato DC12V/800mA - Per evitare il pericolo di incendio e scossa elettrica utilizzare un alimentatore certicato UL.

specifiche dimensioni e collegamento cavi

POWERVIDEO POWER VIDEO 05-SCC_B9270_EU-ITA.indd 3 2008-03-10 오후 3:02:4704_ troubleshooting risoluzione dei problemi In caso di problemi nel funzionamento della telecamera, leggere le seguenti indicazioni. Non appare nulla sullo schermo. - Controllare il collegamento dell’alimentazione e del segnale video. - Controllare il livello di luminosità del volume diaframma automatico DC. L’immagine video non è nitida. - Controllare se sulla supercie del vetro della telecamera vi è polvere. Pulire il vetro della telecamera con un panno pulito o una spazzola. - Assicurarsi che lo schermo non sia esposto direttamente alla luce del sole. Regolare la posiziona della telecamera se necessario. - Controllare se è stata rimossa la pellicola protettiva del vetro della telecamera. Lo schermo è scuro - Regolare le caratteristiche di luminosità del monitor. - Controllare il livello di luminosità del volume diaframma automatico DC. Lo schermo non visualizza correttamente quando i LED IR sono in funzione. - Controllare se vi è polvere sul vetro della telecamera. - Pulire il vetro della telecamera con un panno pulito o una spazzola. Se il problema persiste, rivolgersi a un tecnico autorizzato.

Impedenza Monitor - Impostare l’interruttore dell’impedenza sulla posizione standard 75Ω. - Se il monitor è impostato sulla modalità impedenza alta, l’immagine può apparire sfocata. In questo caso vericare la posizione dell’interruttore dell’impedenza del monitor. Quarto : Girare la telecamera verso l’immagine che si desidera visualizzare. Attenzione !! Per evitare sbavature, non esporre la telecamera direttamente a una sorgente di luce forte come il sole o un riettore.

05-SCC_B9270_EU-ITA.indd 4 2008-03-10 오후 3:02:47_05 ITA specifiche ARTICOLO PAL Sensore delle immagini CCD da 1/3” a colori tipo di trasferimento interline (SONY) Pixel effettivi 500H x 582V (290K pixel) Sistema di scansione 625 Linee, interlacciato 2:1 Frequenza di scansione 15,625KHz (H), 50Hz (V) Risoluzione 350TVL Velocità otturatore 1/50~1/100.000 sec. Rapporto S/N Più di 48dB (AGC Off) Sistema Sincronia Interno Iilluminazione minima 0 Lux (LED IR On) Bilanciamento del bianco AWC Uscita video VBS 1,0 Vp-p (75Ù Load) Obiettivo Diaframma Fisso 4,3MM DC F2,0 Giorno/Notte Alimentazione(*) DC12V±10% Consumo energetico 1,3W(LED OFF)/5,4W(LED ON) Temp. di esercizio -10˚C~50˚C (14˚F~122˚F) Umidità di esercizio Max. 90% RH Dimensioni 70mm (Ø) × 102mm (L) (*) Utilizzare l’alimentatore stabilizzato specificato. specifications 05-SCC_B9270_EU-ITA.indd 5 2008-03-10 오후 3:02:47Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata) Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri riuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dall’inopportuno smaltimento dei riuti, si invita l’utente a separare questo prodotto da altri tipi di riuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufcio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri riuti commerciali. 05-SCC_B9270_EU-ITA.indd 6 2008-03-10 오후 3:02:47
