Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HW-Q710C
Dimensioni (soundbar)	Circa 1110 x 59 x 104 mm (L x A x P)
Dimensioni (subwoofer)	Circa 200 x 390 x 290 mm (L x A x P)
Peso (soundbar)	Circa 5,5 kg
Peso (subwoofer)	Circa 7,0 kg
Alimentazione	100-240 V AC, 50-60 Hz
Consumo elettrico	Vedere l'etichetta sul retro del prodotto
Connettività	HDMI eARC, Bluetooth, Wi-Fi, Apple AirPlay 2, ingresso ottico, USB (servizio)
Formati audio supportati	Dolby Atmos, DTS:X, PCM ecc.
Modalità sonore	Standard, Surround, Game Pro, Adaptive Sound
Funzioni speciali	Q-Symphony, SpaceFit Sound, Amplificatore Vocale Attivo (AVA), Tap Sound
Numero di canali	5.1 canali (configurazione base) con possibilità di estensione fino a 7.1.4
Altoparlanti surround	Opzionali (non forniti)
Telecomando	Incluso, batterie AAA (2)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non esporre alla pioggia o all'umidità. Non aprire l'involucro. Scollegare prima di qualsiasi intervento.
Pezzi di ricambio e riparabilità	Aggiornamento del software tramite USB o automatico. Inizializzazione possibile. Contattare il servizio Samsung per i pezzi.
Garanzia	Garanzia legale 2 anni

Domande frequenti - HW-Q710C SAMSUNG

Come collegare la soundbar Samsung HW-Q710C al mio televisore?

Utilizzare un cavo HDMI per collegare la porta HDMI TO TV (eARC/ARC) della soundbar alla presa HDMI IN (ARC/eARC) del televisore. Assicurarsi che il cavo HDMI supporti ARC e che la funzione eARC sia attivata nelle impostazioni del televisore. Selezionare quindi la sorgente D.IN o TV ARC sulla soundbar.

Cosa fare se il subwoofer non si collega alla soundbar?

Controllare che l'indicatore LINK sul retro del subwoofer lampeggi in blu. In caso contrario, effettuare una connessione manuale: spegnere la soundbar, premere il pulsante ID SET sul retro del subwoofer per 5 secondi (l'indicatore lampeggia rapidamente in blu), quindi premere il tasto Su del telecomando della soundbar per 5 secondi. L'indicatore diventa blu fisso quando la connessione è riuscita.

Come utilizzare la funzione Q-Symphony?

La funzione Q-Symphony consente di riprodurre l'audio simultaneamente tramite la soundbar e gli altoparlanti del televisore Samsung compatibile. Collegare la soundbar tramite HDMI, ottico o Wi-Fi. Sul televisore, andare su Impostazioni → Audio → Uscita audio e selezionare TV+Soundbar. L'audio surround sarà migliorato.

Come aggiornare il software della soundbar?

Due metodi:
1. Aggiornamento automatico: se la soundbar è connessa a Internet, si aggiorna automaticamente anche spenta.
2. Aggiornamento tramite USB: scaricare il file di aggiornamento dal sito Samsung, decomprimerlo su una chiavetta USB, inserire la chiavetta nella porta SERVICE sul retro della soundbar, quindi accenderla. Il display mostra UPDATE durante l'aggiornamento.

Perché il suono della soundbar si interrompe a volte?

Potrebbe essere dovuto a interferenze radio (microonde, router) o a un eccessivo allontanamento del dispositivo Bluetooth. Avvicinare i dispositivi e allontanare le fonti di interferenza. Verificare anche che il cavo HDMI sia ben collegato. Se il problema persiste, eseguire un'inizializzazione della soundbar (premere contemporaneamente i tasti - e + del volume per 5 secondi).

Come regolare il livello del subwoofer?

Utilizzare il tasto WOOFER del telecomando. Premere i tasti Su/Giù per aumentare o diminuire il livello dei bassi. È anche possibile accedere alle impostazioni audio tramite il tasto Impostazioni audio e selezionare WOOFER LEVEL.

Come ripristinare la soundbar Samsung HW-Q710C?

Accendere la soundbar, quindi premere contemporaneamente i tasti - e + del volume sul pannello superiore per almeno 5 secondi. Il display mostra INIT e la soundbar si ripristina. Attenzione: tutte le impostazioni verranno perse.

Il telecomando non funziona, cosa fare?

Verificare che il telecomando sia diretto verso la soundbar e che non vi siano ostacoli. Sostituire le batterie con batterie nuove di tipo AAA. Se il problema persiste, il telecomando potrebbe essere difettoso; contattare il servizio post-vendita Samsung.

Come collegare il mio smartphone tramite Bluetooth?

Premere il tasto PAIR del telecomando per passare alla modalità BT PAIRING. Sul proprio smartphone, attivare il Bluetooth e selezionare Soundbar Q***C nell'elenco. Se la connessione fallisce, rimuovere il dispositivo dall'elenco e riprovare. La soundbar deve trovarsi a meno di un metro.

Come installare la soundbar a parete?

Utilizzare la guida per il montaggio a parete e le viti fornite. Segnare le posizioni sul muro, praticare dei fori, inserire tasselli adatti, quindi avvitare i supporti a parete. Fissare i ganci di montaggio a parete sul retro della soundbar con le viti M4 x L10, quindi appendere la soundbar sui supporti a parete. Assicurarsi che il muro possa sostenere il peso.

MANUALE UTENTE HW-Q710C SAMSUNG

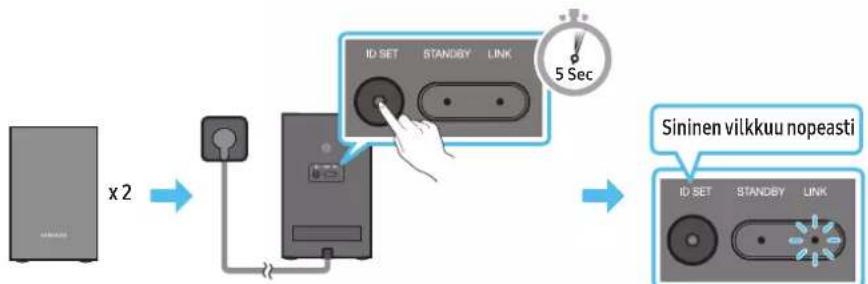

Bassokaiuttimen takaosa

Bassokaiuttimen takaosa Bassokaiuttimen takaosa

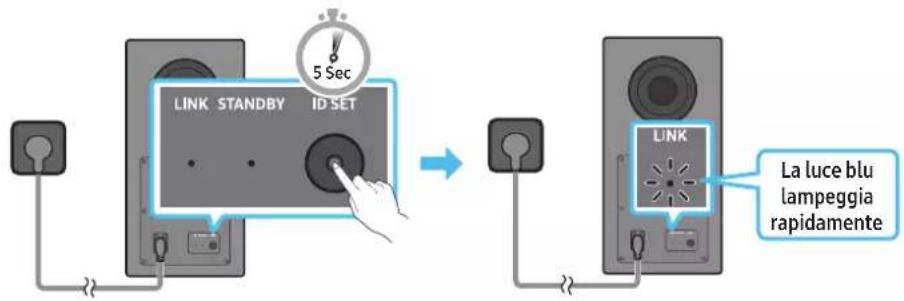

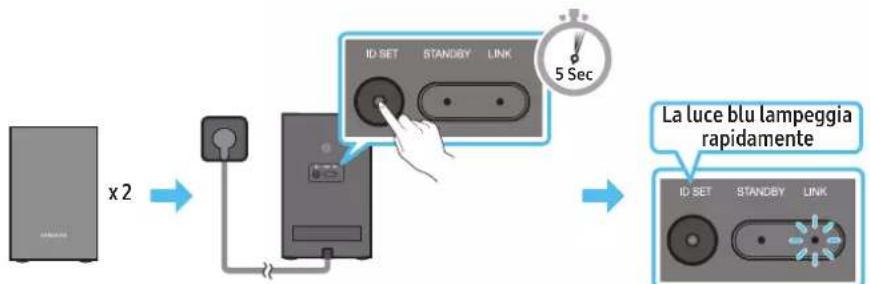


01 Verifica dei componenti 3

02 Panoramica del prodotto 4

Pannello superiore della Soundbar 4

Pannello inferiore della Soundbar ....5

03 Utilizzo del telecomando della Soundbar 6

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)....6

Come utilizzare il telecomando ....6

Amplificatore vocale attivo (AVA)....8

Uso dei tasti nascosti (tasti con più di una funzione)....8

Specifiche di uscita per le diverse modalità effetti sonori....8

Regolazione del volume della Soundbar tramite il telecomando del TV ....10

04 Connessione della Soundbar 11

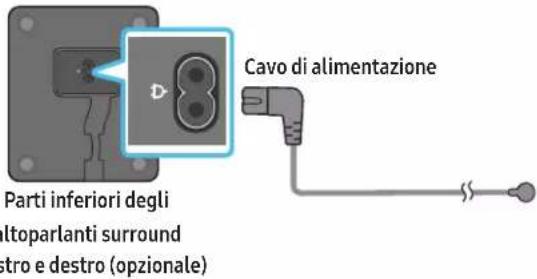

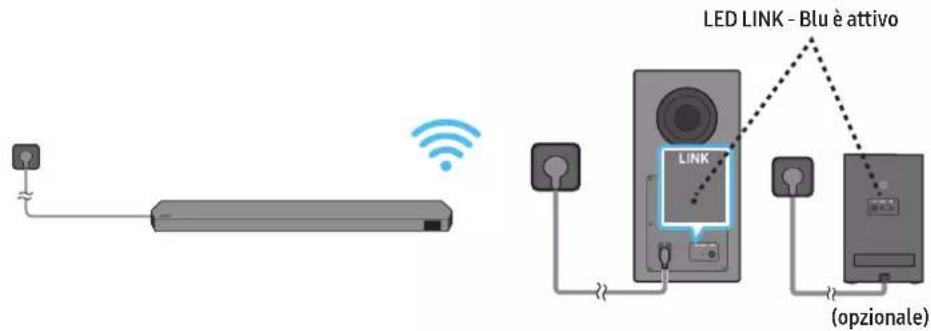

Collegamento del cavo di alimentazione e delle unità....11

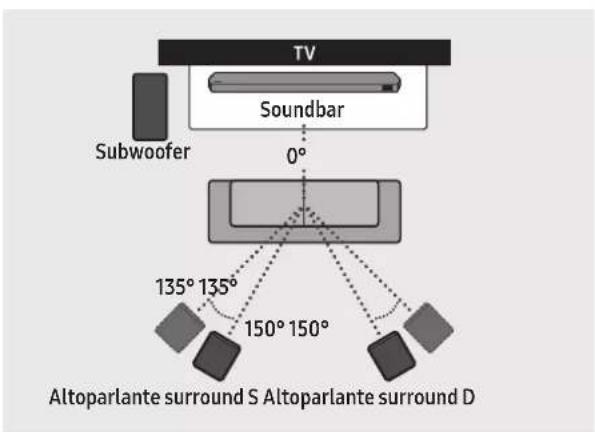

- Layout altoparlante consigliato.... 12

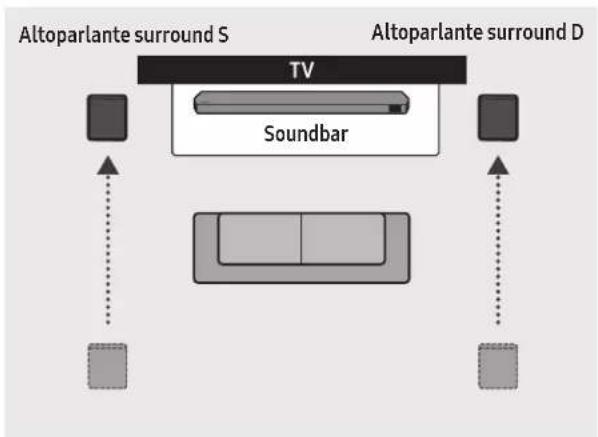

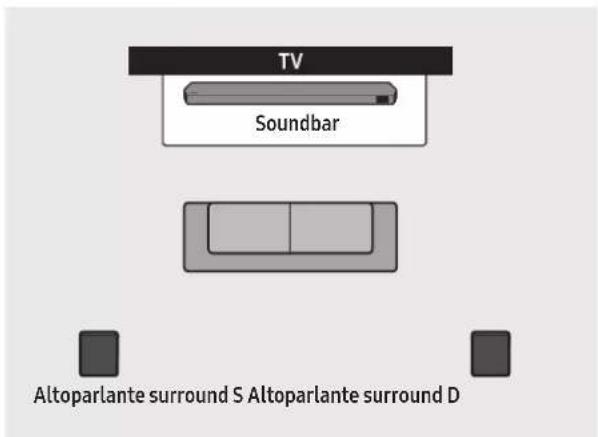

- Modalità Surround speaker(solo HW-Q9**C, HW-Q9**GC) ..... 12

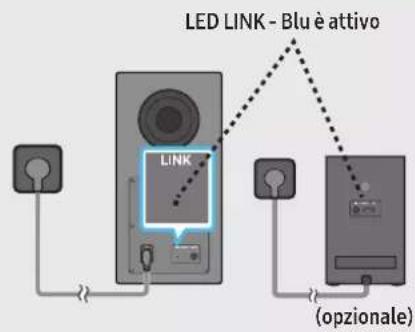

- Connessione manuale di Subwoofer o altoparlanti surround ..... 13

- Le luci dell'indicatore LED nella parte posteriore del Subwoofer e degli altoparlanti surround ....14

05 Collegamento a una TV 15

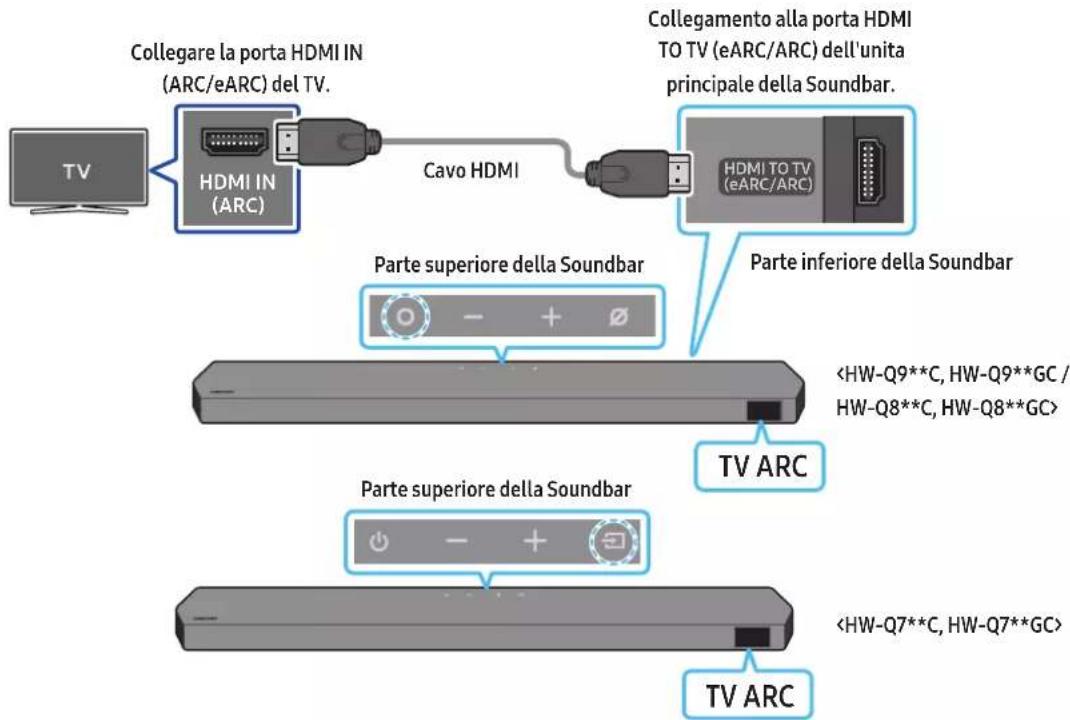

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)....15

Connessione tramite cavo ottico....16

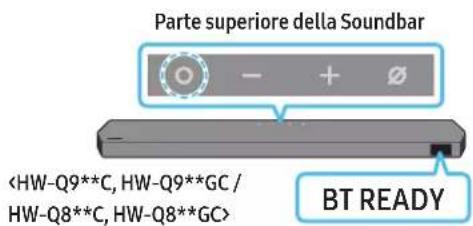

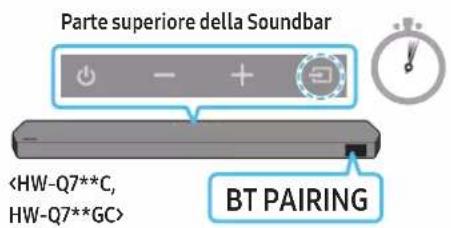

Connessione tramite Bluetooth....17

Connessione tramite Wi-Fi 19

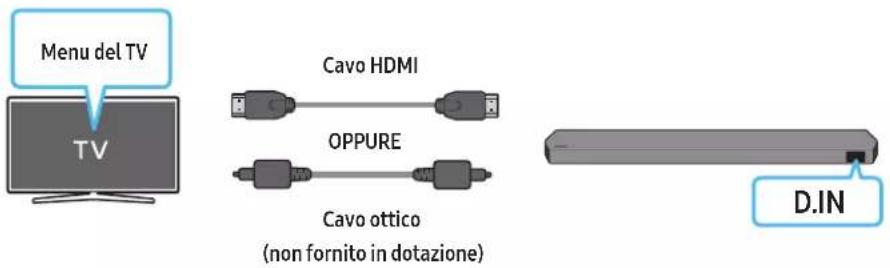

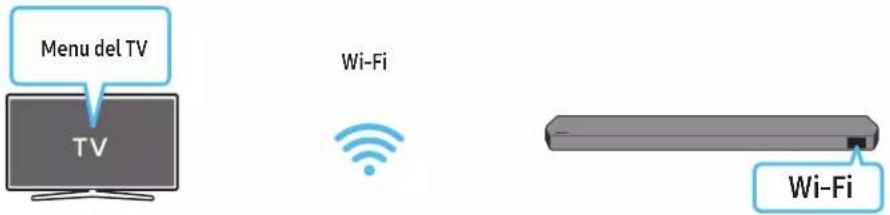

Utilizzo della funzione Q-Symphony 20

Uso di SpaceFit Sound 21

06 Connessione di un dispositivo esterno 22

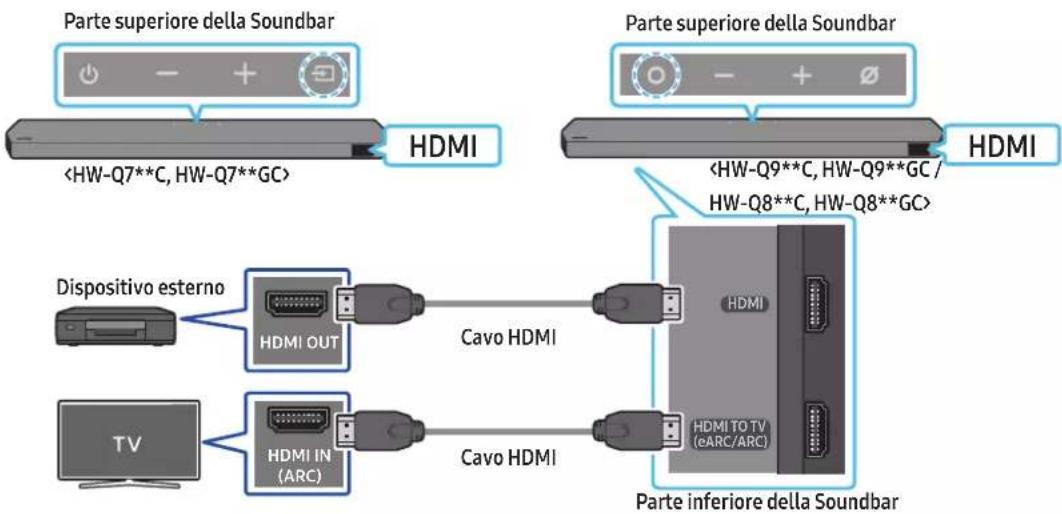

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos/DTS:X) .....22

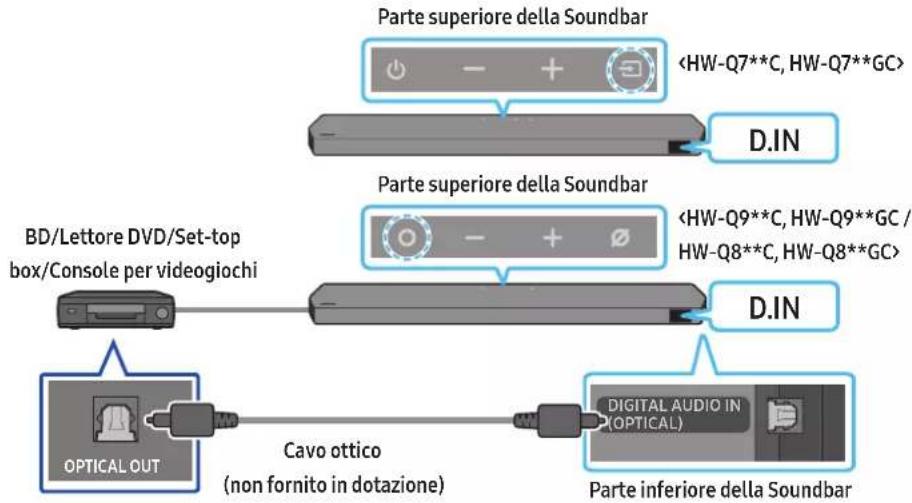

Metodo 2. Connessione tramite cavo ottico....23

07 Connessione di un dispositivo mobile 24

Metodo1. Connessione tramite Bluetooth .....24

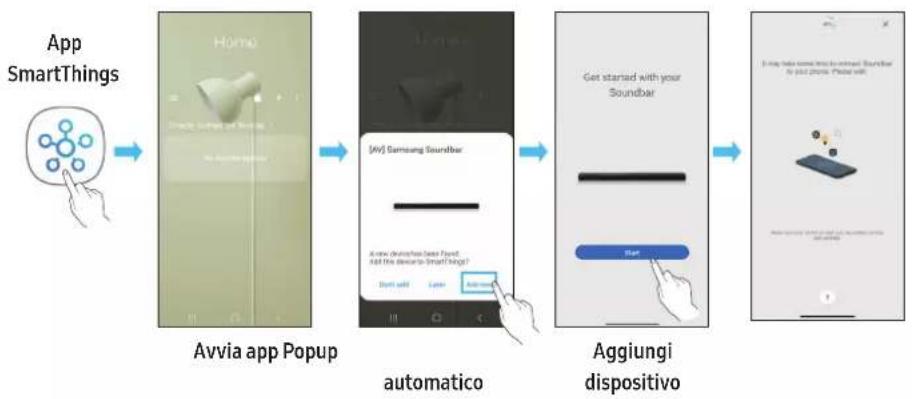

Metodo 2. Connessione tramite Wi-Fi (rete wireless) .....26

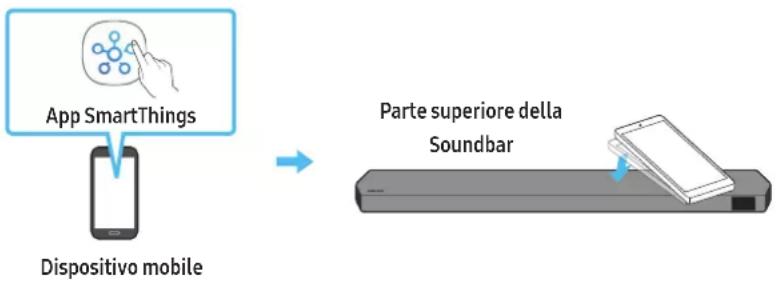

Utilizzo di Tap Sound....27

08 Connessione tramite Apple AirPlay 2 28

09 Installazione del supporto per montaggio a parete

Precauzioni per l'installazione 29

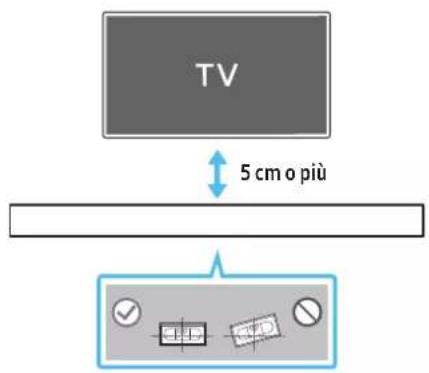

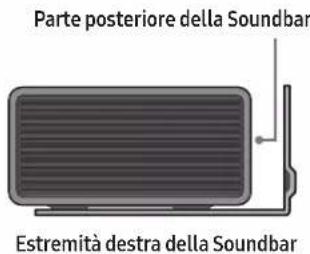

Componenti del supporto per montaggio a parete .....29

Installazione a parete degli altoparlanti surround (solo alcuni modelli).... 30

10 Installazione della soundbar di fronte al TV 30

Componente 30

11 Aggiornamento software 31

Aggiornamento automatico 31

Aggiornamento USB....31

Inizializzazione....32

12 Risoluzione dei problemi 32

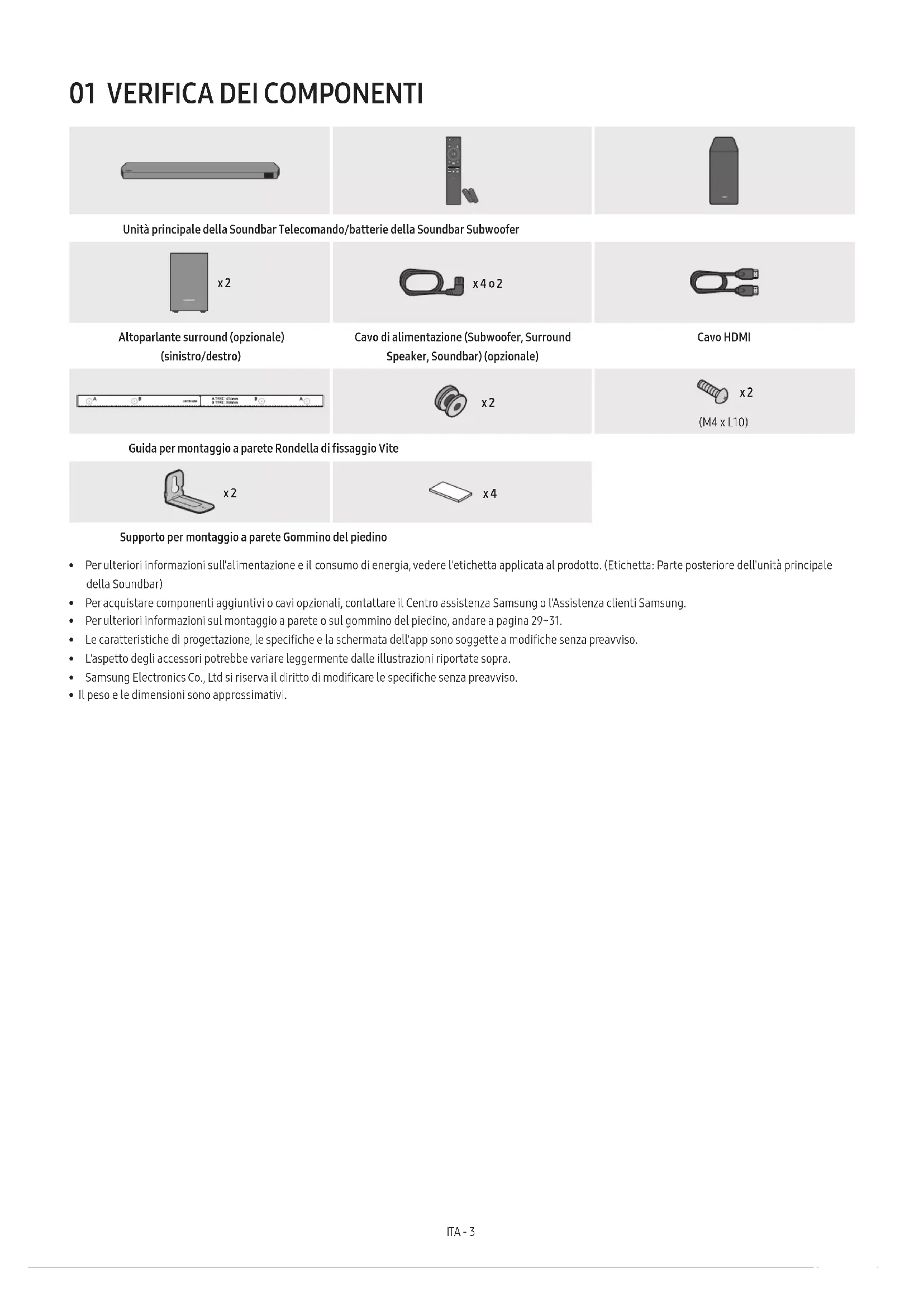

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Telecomando/batterie della Soundbar Subwoofer

Altoparlante surround (opzionale) (sinistro/destro)

A B ×2 ×2 (M4 x L10)

Cavo di alimentazione (Subwoofer, Surround Speaker, Soundbar) (opzionale)

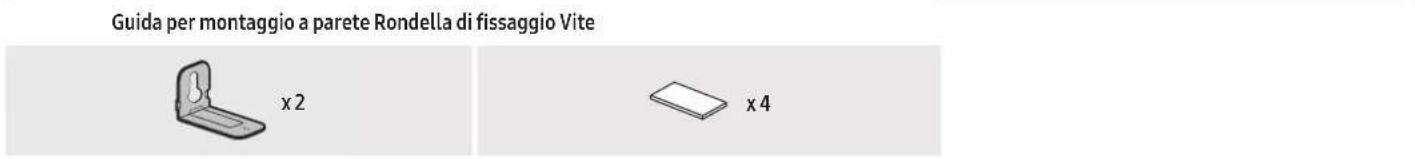

Guida per montaggio a parete Rondella di fissaggio Vite x 2 x 4

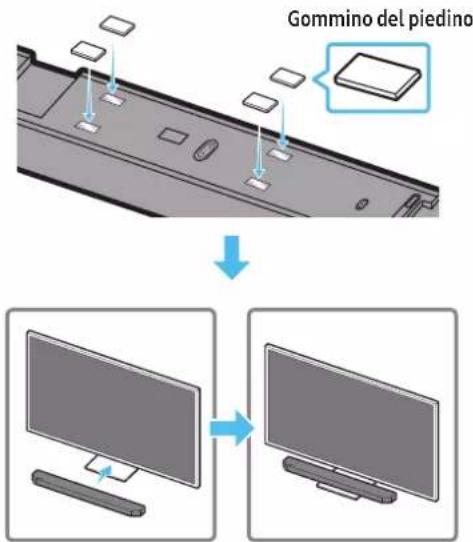

Supporto per montaggio a parete Gommino del piedino

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)
  • Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.
• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 29\~31.
  • Le caratteristiche di progettazione, le specifiche e la schermata dell'app sono soggette a modifiche senza preavviso.
  • L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.
• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Il peso e le dimensioni sono approssimativi.

02 PANORAMICA DEL PRODOTTO

Pannello superiore della Soundbar

1 2 4

1 2 4

HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC HW-Q7**C, HW-Q7**GC

1	Pulsante Ⓐ (Multifunzione) (modelli HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)In modalità standby, premere il pulsante Ⓞ (Multifunzione) per accendere la Soundbar.Premere il pulsante Multifunzione) per cambiare la sorgente di ingresso.
1	Pulsante ⚪ (Accensione) (modello HW-Q7**C, HW-Q7**GC)Consente di accendere e spegnere.
2	Pulsante — +(Volume)Consente di regolare il volume.
3	Pulsante ⚙ (Microfono On/Off)(modelli HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)Premere il tasto per accendere o spegnere il microfono.Quando il microfono è spento, l'indicatore LED si illumina di rosso.
3	Pulsante ➔ (Sorgente) (modello HW-Q7**C, HW-Q7**GC)Premere il pulsante ➔ (Sorgente) per modificare la sorgente di ingresso.
4	displayConsente di visualizzare lo stato e la modalità corrente del prodotto.D.IN → HDMI → Wi-Fi → BT

- Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizierà a funzionare entro 4-6 secondi.

- L'unità inizierà a riprodurre l'audio dopo 4-5 secondi dall'accensione.

- Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

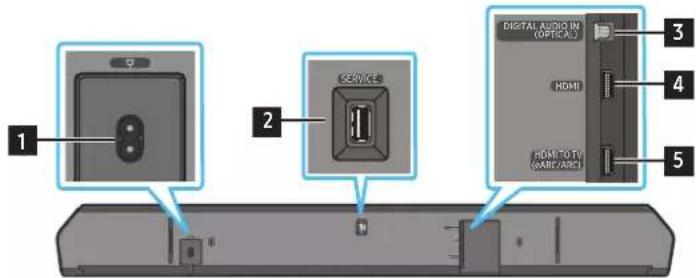

Pannello inferiore della Soundbar

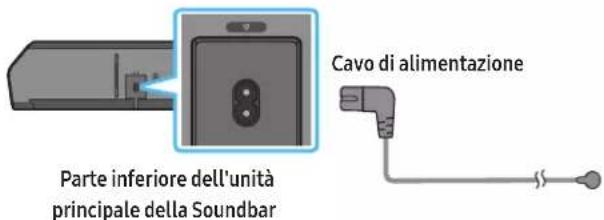

Connettere il cavo di alimentazione CA della Soundbar. (Vedere pagina 11)

2 SERVICE

Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Vedere pagina 23)

4 HDMI

Immette i segnali audio e video digitali tramite un cavo HDMI. Consente il collegamento all'uscita HDMI di un dispositivo esterno. (Vedere pagina 22)

5 HDMI TO TV (eARC/ARC)

Collegare al jack HDMI di una TV. (Vedere pagina 15)

• Quando si disconnette il cavo di alimentazione da una presa a muro, tirare la spina. Non tirare afferrando il cavo.
  • Non collegare questa unità o altri componenti a una presa CA finché tutti i collegamenti tra i componenti non sono stati completati.

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione indicata dalla freccia fino a rimuoverlo completamente. Inserire 2 batterie AAA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria fino a raggiungere la posizione iniziale.

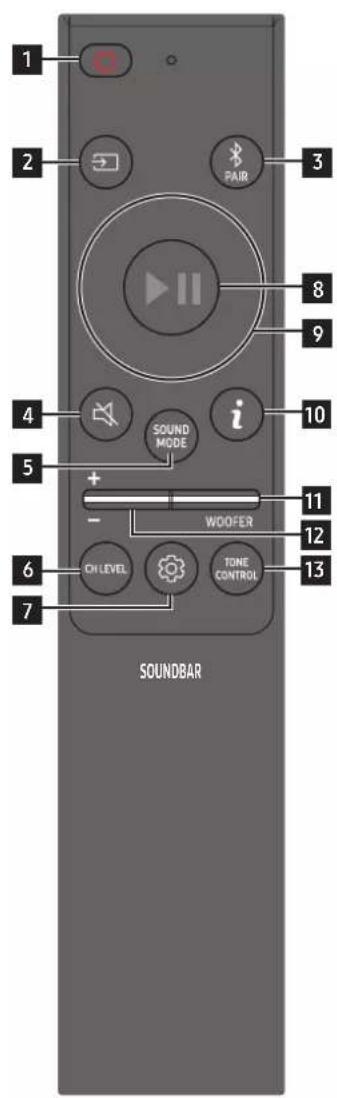

Come utilizzare il telecomando

1 2 PAIR 3 8 9 4 i 10 5 + - WOOFER 11 12 6 OH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Pulsante di accensione	Consente di accendere e spegnere la Soundbar.Funzione Spegnimento automaticoL'unità si spegne automaticamente nelle situazioni seguenti:Nella modalità D.IN/HDMI/Wi-Fi/BT se non c'è alcun segnale audio da 18 minuti.
2	Sorgente	Premere per selezionare una sorgente connessa alla Soundbar.Feedback vocale attivato/disattivatoÈ possibile attivare o disattivare il Feedback vocale.Tenere premuto il tasto→(Sorgente) sul telecomando per 5 secondi mentre la Soundbar è disattivata (modalità Standby).Ogni volta che viene modificata l'impostazione Feedback vocale, il display OLED mostrerà "AUI OFF" (impostazione predefinita) o "AUI ON".

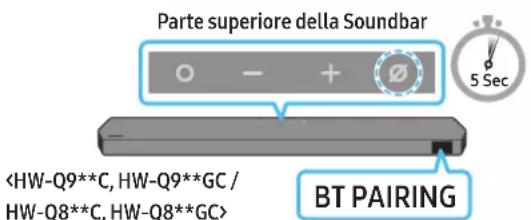

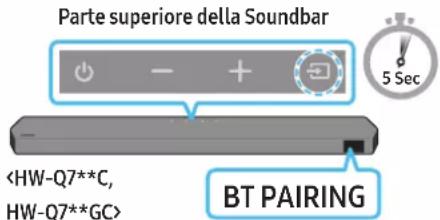

3	Bluetooth PAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto e attendere che venga visualizzata la schermata "BTPAIRING" per connettersia un nuovo dispositivo Bluetooth.
4	Silenziamento	Premere il pulsante ≈(Silenziamento) per disattivare l'audio.Premerlo nuovamente per riattivare l'audio.
5	SOUND MODE	Premendo il pulsante è possibile selezionare la modalità audio desiderata come Surround, Game Pro, Standard, Adaptive Sound.StandardEmette il suono originale.SurroundOffre un campo sonoro più ampio di quello standard.Game ProFornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.Adaptive SoundAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.
6	CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante come Centre level, Side level, Wide level, Front Top level, Rear level e Rear top level.Per controllare il volume di ciascun altoparlante, selezionare Centre level, Side level, Wide level o Front Top level in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.Se gli altoparlanti surround sono collegati, selezionare Rear level o Rear top level e quindi utilizzare i pulsanti Su/Giù per regolare il volume sull'intervallo compreso tra -6 e +6.Le specifiche CH LEVEL possono variare a seconda del modello.

7	[WS2T]Controllo suono	Premendo il pulsante, è possibile impostare la funzione audio suSpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù.Le funzioniSpaceFit Sound e AVA non sono supportate dal modello HW-Q7**C, HW-Q7**GC.LaVoice enhancemodesemplifica l'ascolto dei dialoghi parlati nei film e in TV.LaNight modeè ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.Tenere premuto il pulsante (Controllo suono) per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. È possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1.2 kHz, 2.5 kHz, 5 kHz e 10 kHz utilizzando i pulsantiSinistro/Destro. Ciascuna di queste opzioni può essere regolata su un valore compreso tra -6 e +6 con i pulsanti Su/Giù.(Accertarsi che la modalità Audio sia impostata su "Standard".)Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionareSyncin Controllo suono e impostare il ritardo audio tra 0~300 millisecondi utilizzando i pulsanti Su/Giù.L'opzioneSyncè supportata solamente per alcune funzioni.Le funzioni dellaSurround speaker modesono supportate solo dal modello HW-Q9**C, HW-Q9**GC.La funzione dell'altoparlanteVirtualpuò essere impostata suON/OFF tramite i pulsanti Su/Giù.
8	Play/Pausa	È possibile riprodurre o mettere in pausa la musica premendo il tasto.
9	Su/Giù/Sinistra/Destra	Premere sulle aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul pulsante per selezionare o impostare funzioni.Navigazione musicaPremere il pulsanteDestroper selezionare il file musicale successivo. Premere il pulsanteSinistroper selezionare il file musicale precedente.ID SETUtilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Mentre i dispositivi sono spenti, tenere premuto il pulsanteSuper 5 secondi per effettuare l'operazioneID SET. (Vedere pagina 13.)
10	Info	Premere per visualizzare le informazioni sulla funzione attiva o sul codec disponibile.Nella modalitàBT, viene visualizzato il dispositivo connesso (quando l'associazione è completa) oppure "BT ready" quando è necessaria l'associazione.
11	WOOFER LEVEL	Premere il tasto su o giù per regolare il livello del woofer (basso).
12	VOLUME	Premere il tasto su o giù per regolare il volume.SilenziamentoPremere il pulsanteVOLper disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
13	TONE CONTROL	Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù. Questa funzione è abilitata in modalità Suono ad eccezione della modalitàStandard.Per controllare il volume degli alti o dei bassi, selezionareTREBLEoBASSin Impostazioni audio e regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.Una volta modificato il livello dei bassi, anche il livello del woofer verrà regolato di conseguenza.

Amplificatore vocale attivo (AVA)

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.
• Durante l'analisi non viene salvato nessun dato.
• Questa funzione non è supportata dal modello HW-Q7**C, HW-Q7**GC.

Uso dei tasti nascosti (tasti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su) Telecomando della TV acceso/spento (Standby) pagina 10
Su ID SET pagina 13
controllerlo suono)	EQUALIZZATORE 7 bande pagina 7
→ (Sorgente)	Feedback vocale attivato/disattivato (Standby) pagina 6

Specifiche di uscita per le diverse modalità effetti sonori

Effetto Ingresso		Uscita
		Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali
	5.1 canali 5.1 canali / 7.1 canali (DTS)
	7.1 canali 7.1 canali
	Dolby Atmos®, DTS:X	7.1.4 canali
Surround	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali
Game Pro	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali
Adaptive Sound	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali

Effetto Ingresso		Uscita
		Solo con subwoofer Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali 2.1	canali
	5.1 canali 5.1 canali 5.1	canali / 7.1 canali (DTS)
	7.1 canali 5.1 canali 7.1	canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7.1.4 canali
Surround	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7.1.4 canali
Game Pro	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7,1.4 canali
Adaptive Sound	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7 .1.4 canali

Effetto Ingresso		Uscita
		Solo con subwoofer Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali	2.1 canali
	5.1 canali 3.1 canali	5.1 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Surround	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Game Pro	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Adaptive Sound	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali

Gli altoparlanti surround non riprodurranno audio per l'uscita a 2 canali mentre la modalità Standard è attiva. Per abilitare l'audio per gli altoparlanti surround, impostare la modalità effetto su Surround.

Regolazione del volume della Soundbar tramite il telecomando del TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno.

• Questa funzione è supportata da questi produttori: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguendo questo ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Display Stato
		(modalità predefinita)	Disabilita il telecomando della TV.
		OFF-TV REMOTE
		SAMSUNG-TV REMOTE	Abilita il telecomando IR di una TV Samsung.
		ALL-TV REMOTE	Abilita il telecomando IR di una TV di terze parti.

04 CONNESSIONE DELLA SOUNDBAR

Collegamento del cavo di alimentazione e delle unità

Utilizzare il cavo di alimentazione per connettere il Subwoofer, gli altoparlanti surround e la Soundbar a una presa elettrica nell'ordine seguente:

- Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

Cavo di alimentazione

Parte posteriore del subwoofer

1. Connettere il cavo di alimentazione agli altoparlanti surround sinistro e destro. (opzionale)

Parti inferiori degli Altoparlanti surround stro e destro (opzionale) Cavo di alimentazione

1. Collegare il cavo di alimentazione alla Soundbar.

Parte inferiore dell'unità principale della Soundbar Cavo di alimentazione

1. È possibile connettere l'alimentazione alla Soundbar, Subwoofer e agli altoparlanti surround. Il Subwoofer e gli altoparlanti surround vengono connessi automaticamente quando la Soundbar è attivata.

LED LINK - Blu è attivo LINK (opzionale)

NOTA

• È possibile connettere il Subwoofer e gli altoparlanti surround prima di connettersi alla Soundbar. Il Subwoofer e gli altoparlanti surround verranno connessi automaticamente quando si attiva la Soundbar.
• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.
• Il sistema degli altoparlanti surround è supportato solo da alcuni modelli.

Layout altoparlante consigliato

TV Soundbar 0° Subwoofer 135° 135° 150° 150° Altoparlante surround S Altoparlante surround D

ATTENZIONE

• Le antenne con ricezione wireless sono integrate nel subwoofer e negli altoparlanti surround. Tenere le unità lontane da acqua e umidità.
• Per un ascolto ottimale, assicurarsi che le aree intorno alle posizioni del subwoofer e degli altoparlanti surround siano libere da ostruzioni.

Modalità Surround speaker (solo HW-Q9\*\*C, HW-Q9\*\*GC)

A seconda della posizione dell'altoparlante surround, potrebbe essere riprodotto un suono surround ottimale. Vedere l'illustrazione in basso per il posizionamento dell'altoparlante.

Per attivare questa modalità, selezionare la modalità Altoparlante surround usando il telecomando della Soundbar.

(Controllo suono) → Altoparlante surround → ▲Su)/ (GVI) → Fronte/Retro)

TV Soundbar Altoparlante surround S Altoparlante surround D

Posizionamento posteriore Posizionamento anteriore

NOTA

• Questa modalità è disponibile solo con i modelli Soundbar, incluso un altoparlante surround specifico.
• Nella modalità Altoparlante anteriore, posizionare gli altoparlanti anteriori verso di sé.
• La modalità altoparlanti surround è attiva per impostazione predefinita.

Prima di eseguire la procedura di collegamento manuale:

• Verificare che i cavi di alimentazione per la Soundbar e il Subwoofer o gli altoparlanti surround siano connessi in modo appropriato.
  • Assicurarsi che la Soundbar sia spenta.

• Spegnere l'unità principale della Soundbar.

• Tenere premuto ID SET nella parte posteriore del Subwoofer e gli altoparlanti surround per almeno 5 secondi.

• L'indicatore rosso sul retro di ciascun diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY ID SET 5 Sec LINK La luce blu lampeggia rapidamente

Parte posteriore del subwoofer Parte posteriore del subwoofer

Parte posteriore degli altoparlanti surround sinistro e destro (opzionale)

1. Premere il pulsante Su sul telecomando per 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar.

3. Al termine dell'operazione ID SET, la Soundbar si accenderà automaticamente.

1. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).

LED LINK - Blu è attivo LINK (opzionale)

L'indicatore LED LINK smette di lampeggiare e si illumina di blu fisso quando viene stabilita una connessione tra la soundbar e il subwoofer, gli altoparlanti surround.

Le luci dell'indicatore LED nella parte posteriore del Subwoofer e degli altoparlanti surround

LED Stato Descrizione Risoluzione
SubwooferAltoparlanti surround(solo alcuni modelli)	Acceso	Connessione stabilita correttamente(funzionamento normale)	-
	Lampeggiante Recupero della connessione		Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se il lampeggiamento persiste,provare a connettere manualmente il Subwoofer e gli altoparlanti surround. Vedere pagina 13.
SubwooferAltoparlanti surround(solo alcuni modelli)	Acceso	Standby (con l'unità principale della Soundbar spenta)	Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente.
		Connessione non riuscita	Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 13.
SubwooferAltoparlanti surround(solo alcuni modelli)	Lampeggiante Malfunzionamento		Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale.

NOTA

• Se l'unità principale è spenta, il subwoofer entrerà nella modalità standby e lo STANDBY LED sul retro del subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.
• Se nelle vicinanze della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente operativo. Se tra l'unità principale e il subwoofer è presente una parete metallica o in cemento armato, il sistema potrebbe non funzionare affatto poiché il segnale wireless non è in grado di attraversare il metallo.
• Il sistema degli altoparlanti surround è supportato solo da alcuni modelli.

ATTENZIONE

• Le antenne con ricezione wireless sono integrate nel subwoofer e negli altoparlanti surround. Tenere l'unità lontana da acqua e umidità.
- Per un ascolto ottimale, assicurarsi che l'area intorno al subwoofer e agli altoparlanti surround sia libera da ostruzioni.

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
  • Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un Premium High Speed HDMI Cable with Ethernet certificato da HDMI.org.

Collegare la porta HDMI IN (ARC/eARC) del TV. HDMI IN (ARC) Cavo HDMI Collegamento alla porta HDMI TO TV (eARC/ARC) dell'unita principale della Soundbar. HDMI TO TV (eARC/ARC) Parte inferiore della Soundbar Parte superiore della Soundbar TV ARC Parte superiore della Soundbar TV ARC

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Il messaggio "TV ARC" viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar che diffonde l'audio della TV.

- Se il TV non emette suoni, premere il pulsante (Multifunzione)→ (Sorgente) sulla parte superiore della Soundbar oppure il pulsante → (Sorgente) sul telecomando perselezionare la modalità "D.IN". Lo schermo visualizza i messaggi "D.IN" e "TV ARC" in sequenza, quindi l'audio del TV viene riprodotto.

Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta "eARC" e l'audio viene riprodotto.

- Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Pagina iniziale (n) → Menu → Impostazioni (⊗) → Tutte le impostazioni (⊗) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

- Se il messaggio "TV ARC" non viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.

- Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTA

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Digital Output Audio Format" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)
  • I protocolli ARC/eARC supportano Dolby Atmos.
  • Assicurarsi che il contenuto supporti il Dolby Atmos®.

Connessione tramite cavo ottico

Elenco di controllo propedeutico al collegamento

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Se si utilizza un cavo ottico e i terminali sono dotati di coperture, assicurarsi di rimuovere le coperture.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il pulsante ⚙(Multifunzione)/→(Sorgente) sulla parte superiore della Soundbar o il pulsante →(Sorgente) sul telecomando per selezionare la modalità "D.IN".
4. L'audio della TV viene diffuso dalla Soundbar.

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1. Premere il pulsante *PAIR sul telecomando della Soundbar per attivare la modalità "BT PAIRING".

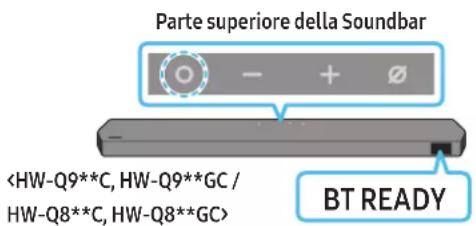

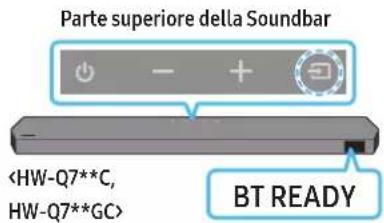

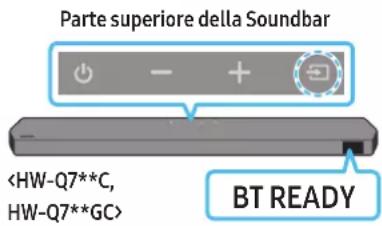

(OPPURE) a. Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sul pannello superiore e selezionare "BT". In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita.

Parte superiore della Soundbar BT READY

Parte superiore della Soundbar BT READY

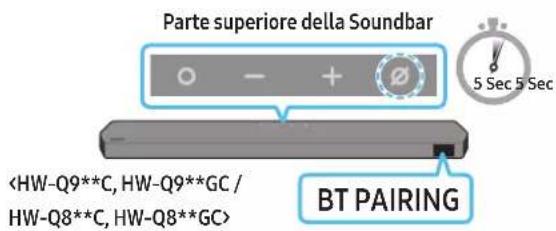

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante ☑ (Microfono On/Off)/→ (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

Parte superiore della Soundbar BT PAIRING 5 Sec 5 Sec

Parte superiore della Soundbar BT PAIRING

1. Selezionare la modalità Bluetooth sulla TV Samsung.
   (ad es. Pagina iniziale (n)) → Menu → Impostazioni (s) → Tutte le impostazioni (s) → Suono → Uscita audio → Elenco altoparlanti Bluetooth → Soundbar Q***C (Bluetooth))
2. Selezionare "Soundbar Q***C" dall'elenco visualizzato sullo schermo del TV.
   Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.
3. Dopo averconnesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [Nome TV] → "BT".
4. L'audio della TV Samsung viene ora emesso dalla Soundbar.
5. Dopo aver connesso la Soundbar alla TV Samsung una prima volta, utilizzare la modalità "BT READY" per riconnetterla.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul TV Samsung è presente una Soundbar esistente (ad es. Soundbar Q***C), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando per selezionare una modalità diversa da "BT".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BTPAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.
  (Premere il pulsante ✝ PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante Ⓞ (Microfono On/Off)/→ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Ready (Pronto).
• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:
• in presenza di un forte campo elettrico intorno alla Soundbar.
• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

Connessione tramite Wi-Fi

Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.
• Controllare se il routerwireless (Wi-Fi) è acceso e se il TV è connesso al router.
• Il TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.
• Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 26 per i dettagli su come stabilire una connessione Wi-Fi.

• Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 26, "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

• Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung rilasciati nel 2017 o negli anni successivi

Pagina iniziale (n) → Menu → Impostazioni (→ Tutte le impostazioni (Suono → Uscita audio → Soundbar Q***C (Wi-Fi))

NOTA

Il collegamento Wi-Fi Dolby Atmos è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Wi-FiMetodo di disattivazione della porta	Premere il pulsante CH LEVEL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
BluetoothMetodo di disattivazione della porta	Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

Utilizzo della funzione Q-Symphony

• Quando la soundbar si connette alla TV Samsung che supporta la funzione Q-Symphony, è possibile riprodurre l'audio contemporaneamente sulla soundbar e sulla TV. Nel caso in cui venga utilizzata la funzione Q-Symphony, il suono surround riprodotto sulla TV consente di godere di un effetto sonoro surround maggiormente tridimensionale e più ricco.
• Quando la soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sulla TV.

Impostazioni (→ Tutte le impostazioni (→ Suono → Uscita audio

Menu del TV Cavo HDMI OPPURE Cavo ottico (non fornito in dotazione) D.IN

- Esempio di menu del TV: Nome serie TV + [AV] Soundbar (HDMI) / Nome serie TV + [AV] Soundbar (ottico)

Menu del TV TV Wi-Fi Wi-Fi

- Esempio di menu del TV: Nome serie TV + [AV] Soundbar (Wi-Fi)

NOTA

• Può funzionare secondo il codec supportato dal TV.
• Questa funzione è supportata solo quando il cavo HDMI, il cavo ottico (non fornito in dotazione) o il Wi-Fi è collegato.
• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.
  • Assicurarsi che la TV e la Soundbar siano collegate allo stesso router wireless/alla stessa frequenza.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Uso di SpaceFit Sound

Questa funzione analizza lo spazio di ascolto dell'utente con il microfono della soundbar e fornisce un audio ottimale per lo spazio. L'ottimizzazione dell'audio procede automaticamente.

Metodo 1. Connessione tramite Soundbar

Per abilitare questa funzione, attivare la modalità SpaceFit Sound con il telecomando della Soundbar.

1. Premere il pulsante (Controllo suono) per attivare la modalità SpaceFit Sound. "SPACEFIT SOUND OFF" viene visualizzato sul display.

1. Premere il pulsante Su sul telecomando per attivare SpaceFit Sound. "ON" viene visualizzato sul display.

1. Premere il pulsante Giù sul telecomando per disattivare SpaceFit Sound. "OFF" viene visualizzato sul display.

- Disponibile in tutte le modalità audio.

Metodo 2. Collegamento tramite TV

Per abilitare questa funzione, attivare la modalità Suono adattivo+ nel menu del TV Samsung

(Pagina iniziale (☐) → Menu → Impostazioni (☐) → Tutte le impostazioni (☐) → General → Impostazioni modalità intelligente → Adaptive Sound+)

- La modalità audio della Soundbar verrà impostata automaticamente su Adaptive Sound+ se si abilita la modalità Adaptive Sound+ sul TV.

NOTA

• Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specifici.
• I modelli HW-Q7**C, HW-Q7**GC supportano solo il metodo "Collegamento tramite TV".

06 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos/DTS:X)

Elenco di controllo propedeutico al collegamento

• Se l'opzione Audio secondario è presente tra le opzioni dell'uscita audio, assicurarsi che sia impostata su Off.
• Assicurarsi che il contenuto supporti il Dolby Atmos®/DTS:X.

Parte superiore della Soundbar HDMI Parte superiore della Soundbar HDMI Dispositivo esterno HDMI OUT Cavo HDMI HDMI TV HDMI IN (ARC) Cavo HDMI HDMI TO TV (eARC/ARC) Parte inferiore della Soundbar

1. Utilizzare un cavo HDMI per collegare la porta HDMI OUT del dispositivo esterno e la porta HDMI nella parte inferiore della Soundbar.
2. Utilizzare un cavo HDMI per collegare la porta HDMI IN del TV e la porta HDMI TO TV (eARC/ARC) nella parte inferiore della Soundbar.
3. Accendere la Soundbar, il TV e il dispositivo esterno.
4. Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando per selezionare la modalità "HDMI".
5. Il display Soundbar indica che la modalità "HDMI" è al momento selezionata e che la Soundbar inizia a riprodurre l'audio.

NOTA

• Quando si usa Dolby Atmos®/DTS:X: Se la sorgente di ingresso è Dolby Atmos®/DTS:X, fare riferimento a "Specifiche di uscita per le diverse modalità effetti sonori" a pagina 8.
  Se è stata attivata la sorgente Dolby Atmos®, sul display anteriore viene visualizzata la scritta "DOLBY ATMOS".
• Se è stata attivata la sorgente DTS:X, sul display anteriore viene visualizzata la scritta "DTS:X".
• Configurazione di Dolby Atmos®/DTS:X sul player BD o su altri dispositivi

Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

Specifica segnali UHD supportata (3840 x 2160p)

Frequenza fotogrammi (fps)	Profondità colori RGB	4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit	-	-	0 0
	12 bit	-	-	0 0
120	8 bit	-	-	-
	10 bit	-	-	-

• La specifica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Connessione tramite cavo ottico

1. Utilizzare un cavo ottico (non fornito in dotazione) per collegare la porta DIGITAL AUDIO IN (OPTICAL) della Soundbar e la porta OPTICAL OUT del dispositivo esterno.
2. Accendere la Soundbar e il dispositivo esterno.
3. Per selezionare la modalità "D.IN" mode, premere il pulsante (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando.
4. La Soundbar riprodurrà i suoni provenienti dal dispositivo esterno.

07 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

La connessione iniziale

- Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il pulsante ✝PAIR sul telecomando della Soundbar per attivare la modalità "BT PAIRING".

Dispositivo mobile

(OPPURE) a. Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sul pannello superiore e selezionare "BT". In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita.

Parte superiore della Soundbar BT READY

Parte superiore della Soundbar BT READY

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante ☑ (Microfono On/Off) / → (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

Parte superiore della Soundbar 5 Sec BT PAIRING

Parte superiore della Soundbar BT PAIRING

1. Sul dispositivo, selezionare "Soundbar Q***C" dall'elenco visualizzato.
2. Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → "BT".
3. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.
4. Dopo aver collegato la Soundbar al dispositivo mobile una prima volta, utilizzare la modalità "BT READY" per riconnettersi.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "Soundbar Q***C"), eliminarla.
• Ripetere i passaggi 1 e 2.

Qual è la differenza tra BT READY e BT PAIRING?

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BTPAIRING: In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.

(Premere il pulsante ✦PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante Ⓞ (Microfono On/Off)/→ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Ready (Pronto).
• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

- in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.

• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar è in grado di supportare i dati SBC (44.1 kHz, 48 kHz).
• Collegare soltanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).
  • Non è possibile collegare la Soundbar a un dispositivo Bluetooth in grado di supportare soltanto la funzione di vivavoce HF (Hands Free).
• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio.

Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

• Potrebbero verificarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti:

• Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.

• Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente.
• Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

• Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Disconnessione del dispositivo Bluetooth dalla Soundbar

È possibile scollegare un dispositivo Bluetooth dalla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.
- Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando per passare a una modalità diversa da "BT".

• La disconnessione richiede del tempo poiché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar (il tempo necessario può variare a seconda del dispositivo Bluetooth).
• Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Metodo 2. Connessione tramite Wi-Fi (rete wireless)

Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings.

La connessione iniziale

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

3. Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositivi.
   Se la finestra popup non viene visualizzata, premere “+” sulla schermata Home. La Soundbar viene aggiunta all'app.

4. L'illustrazione in basso potrebbe variare a seconda della versione dell'app.

Utilizzo di Tap Sound

Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Per i dettagli su come attivare la funzione, consultare "Impostazione della funzione Tap Sound" di seguito.

3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Start now" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

5. Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

6. Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.
7. Si consiglia di utilizzare una cover per il dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
8. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Impostazione della funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→_) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata.

NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

• Questa funzione potrebbe non essere disponibile in alcuni Paesi.
• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 13.4 o versioni successive.

Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung.

• Per attivare AirPlay2 sulla Soundbar, è necessario registrare prima il dispositivo con l'app Samsung Smart Things accettando i termini e le condizioni dell'app.
  • Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.
• Selezionare da un'app supportata da AirPlay o dal Centro di controllo su iPhone, iPad o Mac.
• Selezionare la Soundbar dall'elenco dei dispositivi disponibili per riprodurre l'audio corrente.

09 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su una parete verticale.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare viti di montaggio a parete in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.
- Diametro: M5
– Lunghezza: consigliati almeno 35 mm.
- Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.
- Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero verificarsi scosse elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere a livello.

3. Installare la Soundbar almeno 5 cm sotto il TV se quest'ultimo è montato sulla parete.

TV 5 cm o più

1. Allineare la linea centrale della Guida per il montaggio a parete con il centro del TV (se si è deciso di montare la Soundbar sotto al TV) e fissare la Guida per il montaggio a parete al muro con del nastro adesivo.

- Se la Soundbar non verrà montata sotto al TV, posizionare la linea centrale al centro della superficie di installazione.

A B C A B Linea centrale C B A

1. Spingere la punta di una penna o di una matita nel centro dei disegni TIPO A su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la Guida per il montaggio a parete.

1. Utilizzando il trapano con una punta delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inserire viti o tasselli adeguati nei fori prima di inserire le viti di montaggio. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Installare le 2 staffe di montaggio a parete nell'orientamento corretto sulla parte inferiore della Soundbar utilizzando 2 viti.

- Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar.

Parte posteriore della Soundbar Estremità destra della Soundbar

1. Installare la Soundbar con le staffe di montaggio a parete fissando tali staffe sulle viti di sostegno posizionate sulla parete.

1. Far scorrere la Soundbar verso il basso come mostrato di seguito per fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

- Inserire le viti di sostegno nella parte larga (inferiore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso per fare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno.

Installazione a parete degli altoparlanti surround (solo alcuni modelli)

Puoi acquistare i supporti a parete separatamente per installare gli altoparlanti surround su una parete.

I supporti a parete non vengono venduti da Samsung Electronics.

Note per il montaggio a parete degli altoparlanti surround

• I supporti a parete dell'altoparlante surround devono essere in grado di supportare più di 8 kg.
  • Dimensioni foro: Inserto filettato 1/4 - 20 UNC

– Vite standard: 6,35 mm ø, passo 1,27 mm

- Lunghezza: 18 mm

- Quantità: sinistra 1 EA/destra 1 EA

• Verificare la resistenza della parete prima di installare le staffe per il montaggio a parete. Se la resistenza non è sufficiente, assicurarsi di rinforzare la parete prima di installarvi le Staffe per il montaggio a parete e i diffusori.
• Samsung non si assume la responsabilità di eventuali danni al prodotto a causa di un'installazione errata di quest'ultimo.
  • Non installare i diffusori di traverso o sottosopra.

10 INSTALLAZIONE DELLA SOUNDBAR DI FRONTE AL TV

Componente

x4

Gommino del piedino

Fissare il Gommino del piedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Non dimenticare di montare i Gommini dei piedini per fare in modo che i due dispositivi non poggino fuori dai bordi del piedistallo del TV. Fare riferimento alla seguente figura.

Gommino del piedino

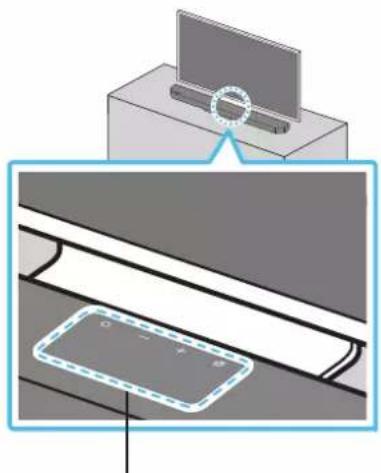

Collocare la Soundbar sul piedistallo di una TV.

Microfoni (solo alcuni modelli)

Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

A questo punto, posizionare i microfoni (solo alcuni modelli) nella parte anteriore del piedistallo per non interferire con il riconoscimento vocale.

TV

Estremità destra della Soundbar

NOTA

• Assicurarsi che la Soundbar sia posizionata su una superficie piana e solida.
• Una distanza insufficiente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.
  • L'illustrazione in alto differisce a seconda del modello di telecomando.
• Questa funzione non è supportata dal modello HW-Q7**C, HW-Q7**GC.
• Per migliorare le prestazioni dei microfoni, tenere la Soundbar a una distanza di almeno 2 cm dal pannello del TV.

Aggiornamento automatico

Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

- Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet.

La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet.

Aggiornamento USB

Parte inferiore della Soundbar 20x12

Samsung potrebbe in futuro rendere disponibili aggiornamenti per il firmware di sistema della Soundbar.

Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al sito Web Samsung (www.samsung.com) → cercare il nome del modello nell'opzione di menu dell'assistenza clienti.
2. Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.
3. Scaricare il file di aggiornamento (tipo USB).
4. Decomprimere il file per creare una cartella con il nome file.
5. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla Soundbar.
6. Accendere la Soundbar. L'aggiornamento del prodotto viene avviato entro 3 minuti e viene visualizzato il messaggio "UPDATE".
7. Durante l'aggiornamento, non spegnere o rimuovere l'USB.
8. Se il messaggio "UPDATE" non viene visualizzato sul display, scollegare e ricollegare il cavo di alimentazione alla Soundbar.
9. Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.
10. A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.

Inizializzazione

Parte superiore della
Soundbar

- + INIT

Con la Soundbar accesa, premere i pulsanti (Vottime) sul corpo in contemporanea per almeno 5 secondi. Viene visualizzato il messaggio "INIT" sul display e la Soundbar viene inizializzata.

ATTENZIONE

- Verranno inizializzate tutte le impostazioni della Soundbar. Assicurarsi di eseguire questa procedura soltanto se l'inizializzazione è necessaria.

12 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende.

- Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

• Disinserire e reinserire il cavo di alimentazione.
• Spegnere e riaccendere il dispositivo esterno e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Vedere pagina 6.)

Il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
• Sostituire le batterie.

L'indicatore sulla Soundbar si accende in rosso fisso.

- Il microfono è spento.

Accendere il microfono. (Vedere pagina 4.)

L'audio non viene diffuso dalla soundbar.

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale (→Menu → Impostazioni (→Tutte le impostazioni (→Suono → Uscita audio → Selezionare Soundbar)
• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
• Inizializzare il prodotto e riprovare. (Vedere pagina 32.)

Il suono non viene attivato dal subwoofer o dagli altoparlanti posteriori.

• Verificare che l'indicatore LED nella parte posteriore del Subwoofer e degli altoparlanti surround sia attivo e illuminato in blu. Riconnettere la Soundbar, il Subwoofer e gli altoparlanti surround se l'indicatore lampeggia in blu o diventa rosso. (Vedere pagina 13.)
• Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
• Rimuovere e ricollegare la spina di alimentazione.

Nel caso in cui vi siano effetti jitter, ritardi o rumori dal subwoofer e dagli altoparlanti surround

• Nel caso in cui vi siano oggetti tra la Soundbar e l'altoparlante subwoofer, questo potrebbe causare un problema. Riposizionare questi ultimi in un posto senza questo tipo di oggetto.
• Possono verificarsi effetti jitter o ritardi quando il subwoofer e l'altoparlante surround sono lontani dalla Soundbar. Posizionarli accanto alla Soundbar.
• Potrebbero verificarsi effetti di jitter o ritardi quando la Soundbar è posizionata accanto a uno strumento o a un dispositivo elettrico che possono causare interferenze radio. Posizionare la Soundbar lontano da questi dispositivi che possono causare interferenze radio. (Ad es.: router wireless)
• Modificare lo stato di connessione della rete TV da wireless a cablato.

Il volume del subwoofer è troppo basso

• Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Vedere pagina 7.)
• Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 15.)
• La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.
• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale Ⓞ) → Menu → Impostazioni (→ Tutte le impostazioni (→ Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ON)
• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. (TV Samsung: Pagina iniziale → Menu → Impostazioni (→ Tutte le impostazioni (→ Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

L'audio non viene riprodotto quando il collegamento al TV viene effettuato nella modalità HDMI TO TV (eARC/ARC)

• Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale (in) → Menu → Impostazioni (→ Tutte le impostazioni (→ Suono → Impostazioni avanzate → Formato di uscita audio digitale)

La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante ✝PAIR sul telecomando oppure premere il pulsante ⏻ (Microfono On/Off)/→ (Sorgente) sul dispositivo per almeno 5 secondi).
• Se la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
• Riconnetterlo dopo aver rimosso l'elenco degli altoparlanti Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (n)→ Menu → Impostazioni (⊗)→ Tutte le impostazioni ( )→ Suono → Uscita audio → Elenco altoparlanti Bluetooth)

• Il collegamento automatico della TV potrebbe essere disabilitato. Mentre la Soundbar è nello stato "BT READY", tenere premuto il pulsante Sinistro sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzata la scritta OFF-TV CONNECT, tenere nuovamente premuto il pulsante Sinistro per 5 secondi per cambiare la selezione.

• Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

• Inizializzare il prodotto e riprovare. (Vedere pagina 32.)

Il suono si interrompe se connesso tramite Bluetooth.

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano dalla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso.

La Soundbar non si connette al Wi-Fi.

• Verificare se il router wireless è acceso.
• Spegnere il router, riaccenderlo, quindi riprovare.
• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.
• Se il router wireless è nuovo, è necessario riconfigurare le impostazioni di rete del diffusore.

La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

La funzione AVA (solo alcuni modelli) non è disponibile nei casi seguenti.

- La funzione AVA (solo alcuni modelli) non sarà disponibile se il microfono è spento.

Dopo aver collegato il TV alla Soundbar, ho cambiato la modalità Soundbar. Ma non viene emesso alcun suono dal TV.

• Collegando la Soundbar a un dispositivo mobile mentre la Soundbar è collegata al TV, questa emette l'audio dal dispositivo mobile mantenendo la connessione al TV. Quindi l'audio del TV non verrà emesso da nessun dispositivo.
• Scollegare il dispositivo mobile e l'audio del TV verrà nuovamente emesso dalla Soundbar.

La Soundbar non compare su AirPlay2

• Per attivare AirPlay2 sulla Soundbar, è necessario registrare prima il dispositivo con l'app Samsung Smart Things accettando i termini e le condizioni dell'app. (Vedere pagina 28.)
• AirPlay2 non funziona se non si cancella la Soundbar dall'app Samsung Smart Things.
• Assicurarsi che la Soundbar e il dispositivo Apple siano connessi alla stessa rete Wi-Fi.
• La Soundbar è compatibile con AirPlay2 installato su sistema iOS 13.4 o successivo.

SATURS

01 Komponentu pârbaude 3

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare		leşire
		Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale
	5.1 canale 5.1 canale/7.1 canale (DTS)
	7.1 canale 7.1 canale
	Dolby Atmos®, DTS:X 7.1.4 canale
Surround	2.0 canale 9.1.4 canale
	5.1 canale	9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale
Game Pro	2.0 canale 9.1.4 canale
	5.1 canale	9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale
Adaptive Sound	2.0 canale 9.1.4 canale
	5.1 canale	9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale

Effect Intrare		Ieşire
		Doar cu subwoofer Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale 2.1 canale
	5.1 canale 5.1 canale 5.1 canale/7.1 canale (DTS)
	7.1 canale 5.1 canale 7.1 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale
Surround	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale
Game Pro	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7,1.4 canale
Adaptive Sound	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7 .1.4 canale

Effect Intrare		Ieşire
		Doar cu subwoofer Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale 2.1 canale
	5.1 canale 3.1 canale 5.1 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Surround	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Game Pro	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Adaptive Sound	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
