Вид продукт	Саундбар с безжичен субуфер
Марка	Samsung
Модел	HW-Q710C
Размери (саундбар)	Приблизително 1110 x 59 x 104 мм (Ш x В x Д)
Размери (субуфер)	Приблизително 200 x 390 x 290 мм (Ш x В x Д)
Тегло (саундбар)	Приблизително 5,5 кг
Тегло (субуфер)	Приблизително 7,0 кг
Захранване	100-240 V AC, 50-60 Hz
Консумация на енергия	Вижте етикета на гърба на продукта
Свързаност	HDMI eARC, Bluetooth, Wi-Fi, Apple AirPlay 2, оптичен вход, USB (сервиз)
Поддържани аудио формати	Dolby Atmos, DTS:X, PCM и др.
Звукови режими	Стандартен, Съраунд, Game Pro, Adaptive Sound
Специални функции	Q-Symphony, SpaceFit Sound, Active Voice Amplifier (AVA), Tap Sound
Брой канали	5.1 канала (основна конфигурация) с възможност за разширение до 7.1.4
Съраунд тонколони	Опционални (не са включени)
Дистанционно управление	Включено, батерии AAA (2)
Поддръжка и почистване	Почиствайте с мека суха кърпа. Не използвайте абразивни продукти.
Безопасност	Не излагайте на дъжд или влага. Не отваряйте корпуса. Изключвайте преди всяка намеса.
Резервни части и ремонтопригодност	Актуализация на софтуера чрез USB или автоматично. Възможно е нулиране. Свържете се с услугата Samsung за части.
Гаранция	Законова гаранция 2 години

Често задавани въпроси - HW-Q710C SAMSUNG

Как да свържа саундбара Samsung HW-Q710C към телевизора си?

Използвайте HDMI кабел, за да свържете порта HDMI TO TV (eARC/ARC) на саундбара към жака HDMI IN (ARC/eARC) на вашия телевизор. Уверете се, че HDMI кабелът поддържа ARC и че функцията eARC е активирана в настройките на телевизора. След това изберете източник D.IN или TV ARC на саундбара.

Какво да направя, ако субуферът не се свърже със саундбара?

Проверете дали индикаторът LINK на гърба на субуфера мига в синьо. Ако не е, извършете ръчна връзка: изключете саундбара, натиснете бутона ID SET на гърба на субуфера за 5 секунди (индикаторът мига бързо в синьо), след което натиснете клавиша Haut (нагоре) на дистанционното на саундбара за 5 секунди. Индикаторът става постоянно син, когато връзката е успешна.

Как да използвам функцията Q-Symphony?

Функцията Q-Symphony позволява едновременно възпроизвеждане на звук чрез саундбара и високоговорителите на съвместимия телевизор Samsung. Свържете саундбара чрез HDMI, оптичен кабел или Wi-Fi. На телевизора отидете в Настройки → Звук → Изход на звука и изберете TV+Soundbar. Съраунд звукът ще бъде подобрен.

Как да актуализирам софтуера на саундбара?

Два метода:
1. Автоматична актуализация: ако саундбарът е свързан с интернет, той се актуализира автоматично дори когато е изключен.
2. Актуализация чрез USB: изтеглете файла за актуализация от сайта на Samsung, разархивирайте го на USB флашка, поставете флашката в порта SERVICE на гърба на саундбара и го включете. Екранът показва UPDATE по време на актуализацията.

Защо понякога звукът на саундбара прекъсва?

Това може да се дължи на радиосмущения (микровълнови печки, рутери) или прекалено отдалечаване от Bluetooth устройството. Доближете устройствата и отдалечете източниците на смущения. Проверете също дали HDMI кабелът е добре свързан. Ако проблемът продължава, извършете нулиране на саундбара (натиснете едновременно бутоните - и + за сила на звука за 5 секунди).

Как да настроя нивото на субуфера?

Използвайте бутона WOOFER на дистанционното. Натиснете бутоните Haut/Bas (нагоре/надолу), за да увеличите или намалите нивото на басите. Можете също да влезете в настройките за звук чрез бутона Réglages audio и да изберете WOOFER LEVEL.

Как да нулирам саундбара Samsung HW-Q710C?

Включете саундбара, след което натиснете едновременно бутоните - и + за сила на звука на горния панел за поне 5 секунди. Екранът показва INIT и саундбарът се нулира. Внимание: всички настройки ще бъдат загубени.

Дистанционното не работи, какво да правя?

Проверете дали дистанционното е насочено към саундбара и няма препятствия. Сменете батериите с нови от тип AAA. Ако проблемът продължава, дистанционното може да е дефектно; свържете се с отдела за обслужване на клиенти на Samsung.

Как да свържа смартфона си чрез Bluetooth?

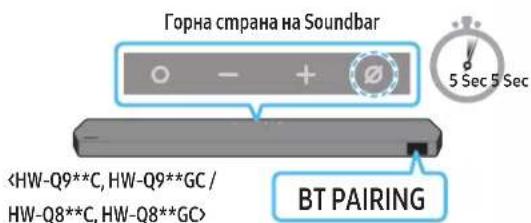

Натиснете бутона PAIR на дистанционното, за да преминете в режим BT PAIRING. На вашия смартфон активирайте Bluetooth и изберете Soundbar Q***C от списъка. Ако връзката не успее, изтрийте устройството от списъка и опитайте отново. Саундбарът трябва да е на по-малко от един метър.

Как да монтирам саундбара на стена?

Използвайте приложения шаблон за монтаж на стена и винтовете. Маркирайте местата на стената, пробийте дупки, поставете подходящи дюбели и завийте стенните скоби. Закрепете куките за стенен монтаж на гърба на саундбара с винтове M4 x L10, след това окачете саундбара на стенните скоби. Уверете се, че стената може да издържи теглото.

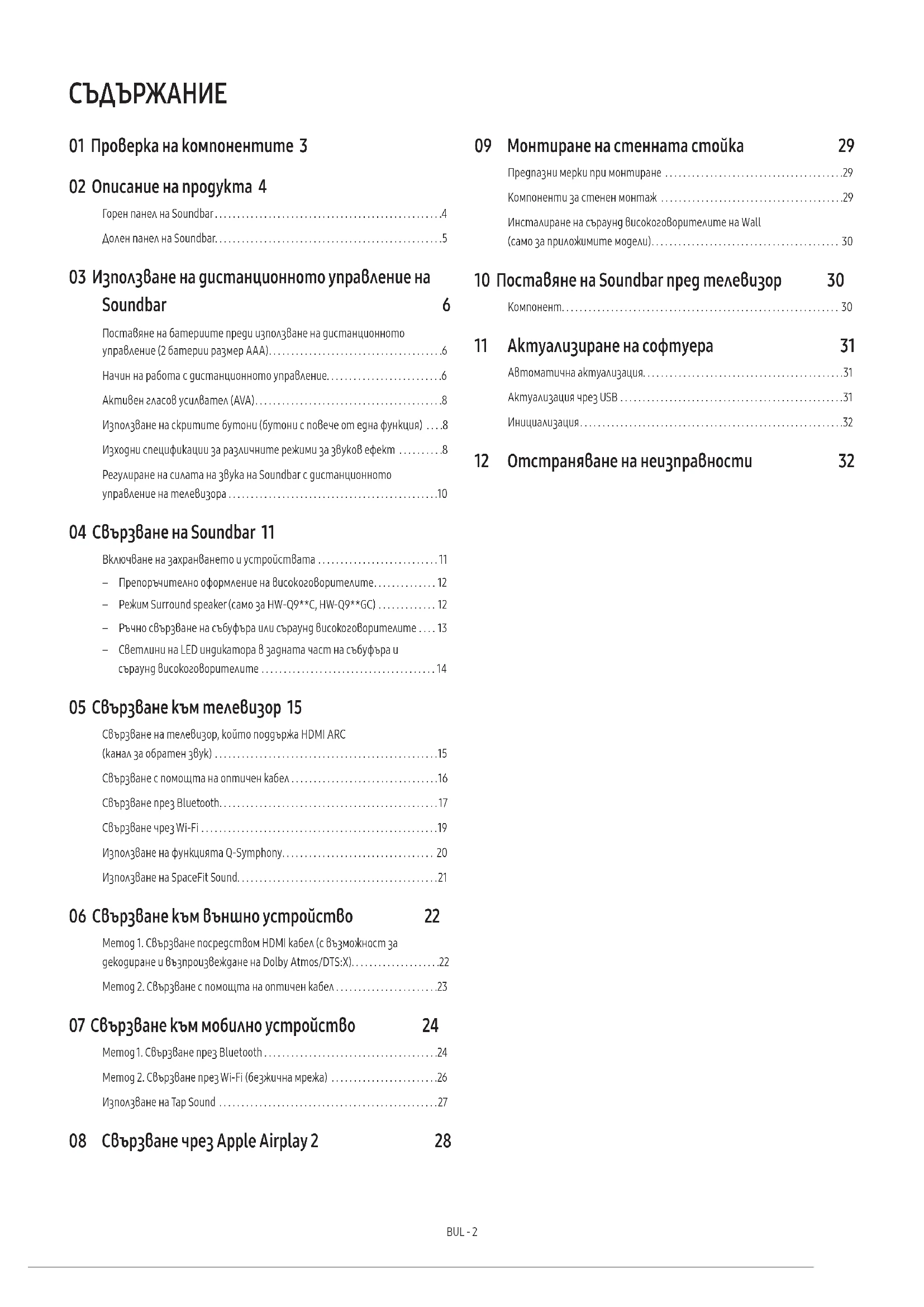

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HW-Q710C SAMSUNG

03 Използване на дистанционното управление на Soundbar

Поставяне на батериите преди използване на дистанционното управление (2 батерии размер AAA)....6

Начин на работа с дистанционното управление....6

Активен гласов усилвател (AVA)....8

Използване на скритите бутони (бутони с повече от една функция) ....8

Изходни спецификации за различните режими за звуков ефект .....8

Регулиране на силата на звука на Soundbar с дистанционното управление на телевизора....10

04 Свързване на Soundbar 11

Включване на захранването и устройствата ..... 11

– Препоръчително оформление на високоговорителите.... 12

– Режим Surround speaker (само за HW-Q9**C, HW-Q9**GC) ..... 12

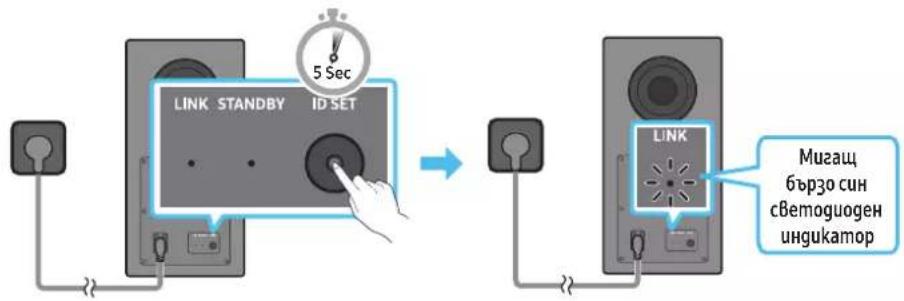

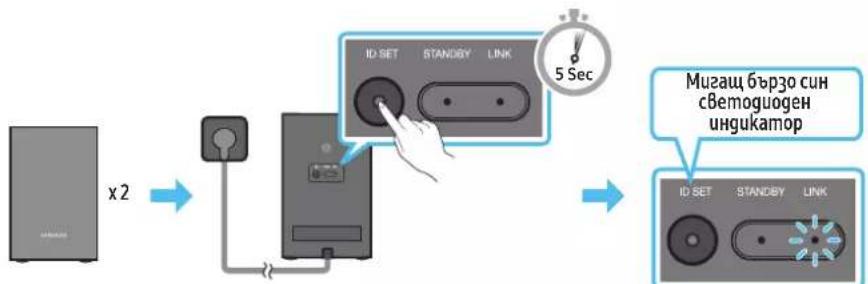

– Ръчно свързване на събуфъра или съраунд високоговорителите .... 13

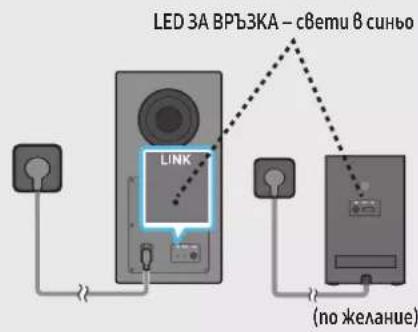

- Светлини на LED индикатора в задната част на събуфъра и съраунд високоговорителите ..... 14

05 Свързване към телевизор 15

Свързване на телевизор, който поддържа HDMI ARC (канал за обратен звук) ....15

Свързване с помощта на оптичен кабел....16

Свързване през Bluetooth....17

Свързване чрез Wi-Fi ....19

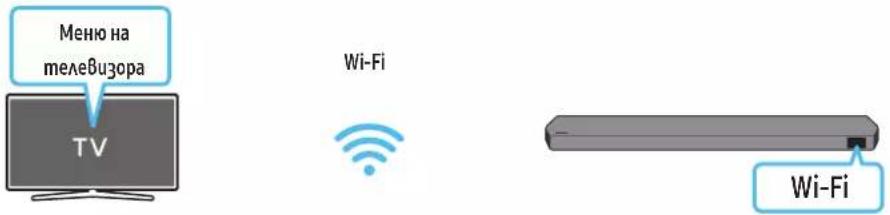

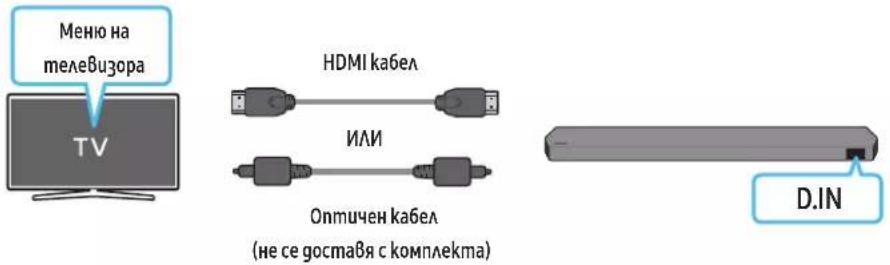

Използване на функцията Q-Symphony.... 20

Използване на SpaceFit Sound....21

06 Свързване към външно устройство 22

Метод 1. Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos/DTS:X). .....22

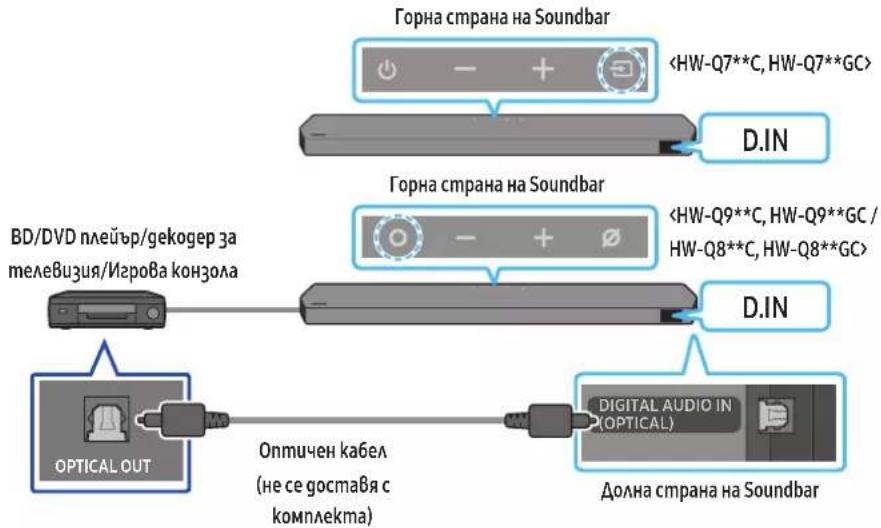

Метод 2. Свързване с помощта на оптичен кабел....23

07 Свързване към мобилно устройство 24

Метод 1. Свързване през Bluetooth .....24

Метод 2. Свързване през Wi-Fi (безжична мрежа) .....26

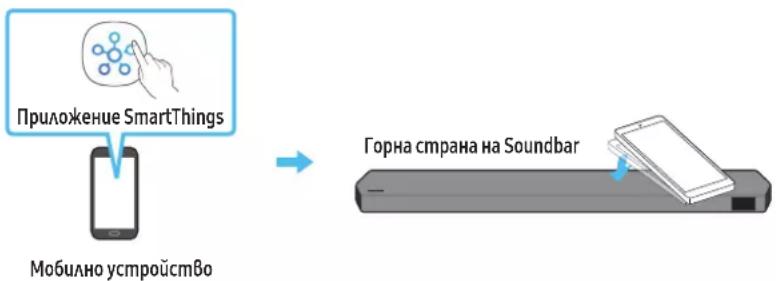

Използване на Tap Sound 27

08 Свързване чрез Apple Airplay 2 28

09 Монтиране на стенната стойка 29

Предпазни мерки при монтиране ....29

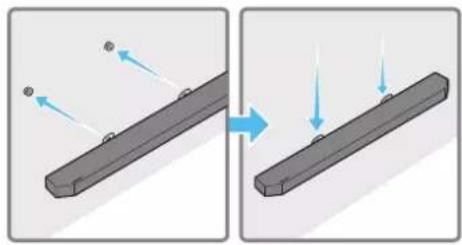

Компоненти за стенен монтаж ....29

Инсталиране на съраунд високоговорителите на стена (само за приложимите модели).... 30

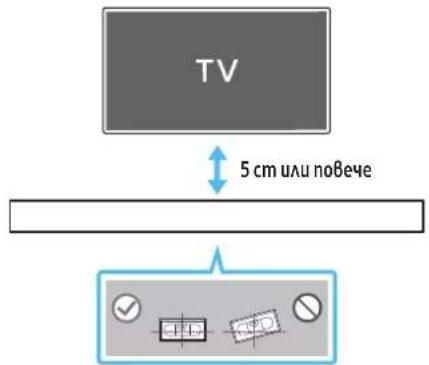

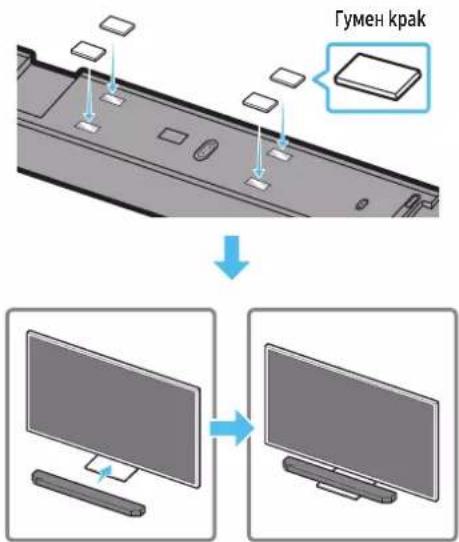

10 Поставяне на Soundbar пред телевизор 30

Компонент....30

11 Актуализиране на софтуера 31

Автоматична актуализация....31

Актуализация чрез USB 31

Инициализация....32

12 Отстраняване на неизправности 32

01 ПРОВЕРКА НА КОМПОНЕНТИТЕ

Съраунд високоговорител (по избор) (ляв/десен)

Захранващ кабел (събуфър, съраунд високоговорител, Soundbar) (по избор)

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: Задна част на основния модул на Soundbar)
• За да закупите допълнителни компоненти или незадължителни кабели, се свържете със сервизния център на Samsung или с центъра за обслужване на клиенти на Samsung.
• За повече информация относно стенната стойка или гумения крак вижте стр. 29~31.
• Дизайнът, спецификациите и екранът на приложенията подлежат на промяна без предизвестие.
• Видът на аксесоарите може да се различава от представения на илюстрациите по-горе.
• Samsung Electronics Co., Ltd си запазва правото да променя спецификациите без предизвестие. • Теглото и размерите са приблизителни.

02 ОПИСАНИЕ НА ПРОДУКТА

Горен панел на Soundbar

HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC HW-Q7**C, HW-Q7**GC

1	Бутон ⚫ (Мултифункционален) (модели HW-Q9**С, HW-Q9**GC / HW-Q8**С, HW-Q8**GC)В режим Standby натиснете ⚫ (Мултифункционален) бутон, за да включите Soundbar.Натиснете ⚫ (Мултифункционалния) бутон, за да промените входящия източник.
1	Бутон ⚫ (Захранване) (модел HW-Q7**С, HW-Q7**GC)Включва и изключва захранването.
2	Бутон — + (Сила на звука)Регулира силата на звука.

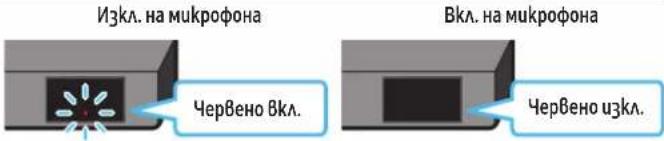

3	Бутон ⚫ (Вкл./Изкл. на микрофона)(модели HW-Q9**С, HW-Q9**GC / HW-Q8**С, HW-Q8**GC)Натиснете бутона, за да включите или изключите микрофона.Светогиодният индикатор ще свети в червено, когато микрофонът еизключен.
3	Бутон ⚫ (Източник) (модел HW-Q7**С, HW-Q7**GC)Натиснете бутона ⚫ (Източник), за да смените входящия източник.
4	ЧисплейИзвежда състояниемо и текущия режим на продукта.D.IN → HDMI → Wi-Fi → BT

• Когато включите AC кабела, бутонът за захранването ще заработи след 4 до 6 секунди.
• Когато включите това устройство, ще минат 4 до 5 секунди, преди то да издаде звук.
• Ако се чува звук както от телевизора, така и от Soundbar, отидете в меню Настройки, за да регулирате звука на телевизора и да промените Високоговорителя на телевизора на Външен Високоговорител.

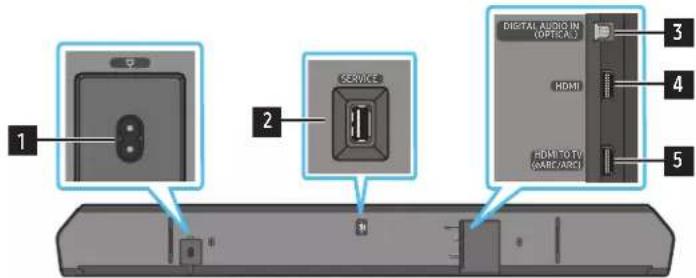

Долен панел на Soundbar

Свържете кабела за захранване с променлив ток на Soundbar. (Вижте страница 11)

2 SERVICE

Свържете USB устройство за съхранение, за да надстроите софтуера на продукта.

Свържете към цифровия (оптичен) изход на външно устройство. (Вижте страница 23)

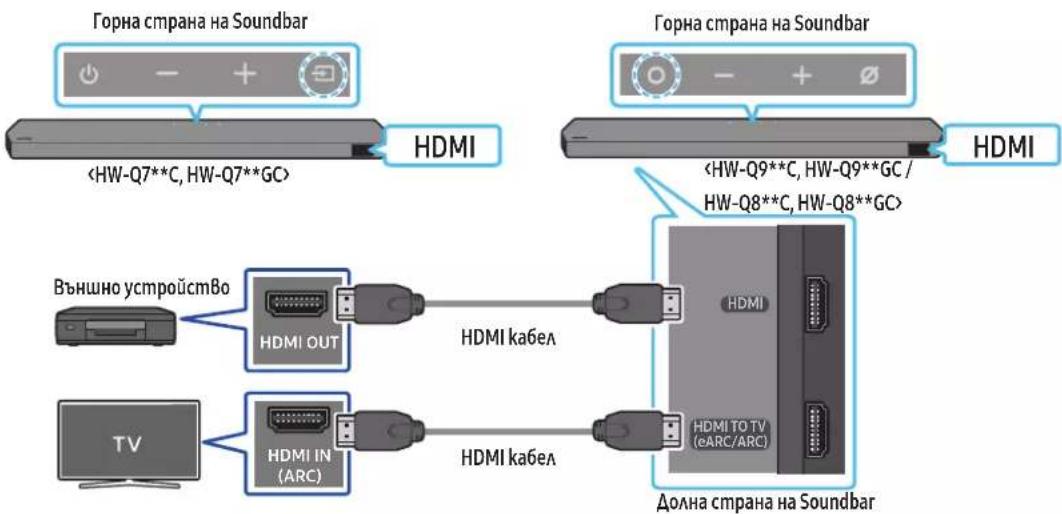

4 HDMI

Предава едновременно цифрови видео и аудио сигнали през HDMI кабел.

Свържете към HDMI изход на външно устройство. (Вижте страница 22)

5 HDMI TO TV (eARC/ARC)

Свържете към HDMI жак на телевизор. (Вижте страница 15)

• Когато изключвате захранващия кабел от контакта, издърпайте щепсела. Не дърпайте кабела. • Свържете това устройство или други компоненти към променливотоков контакт само след като са установени всички връзки между компонентите.

Поставяне на батериите преди използване на дистанционното управление (2 батерии размер AAA)

Плъзнете задния капак по посока на стрелката, докато го отстраните изцяло. Поставете 2 батерии AAA (1,5 V), като следите за правилната ориентация на полюсите. Плъзнете капачето на батерията отново на мястото му.

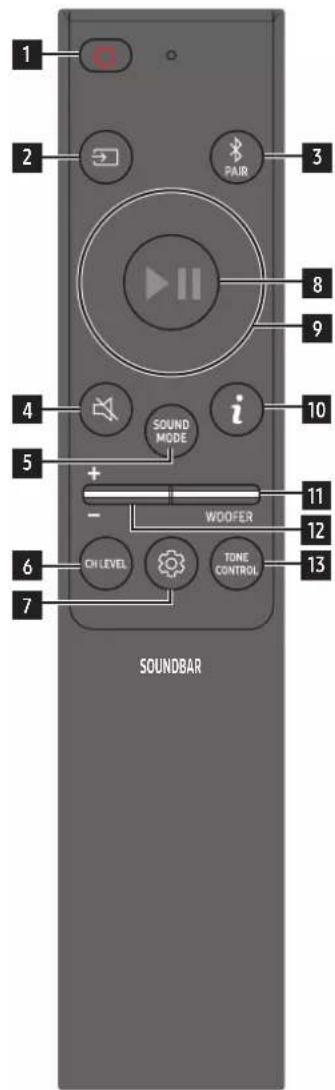

Начин на работа с дистанционното управление

1	Захранване	Включва и изключва Soundbar.Функция Auto Power DownУстройството се изключва автоматично в следните ситуации:В режим D.IN / HDMI / Wi-Fi / BT, ако няма аудио сигнал в рамките на 18 минути.
2	[ХНХ7]Източник	Намиснете, за да изберете източник, свързан към Soundbar.Вкл./Изкл. на гласова обратна ВръзкаМожете да Включите или да изключите Гласова обратна Връзка.Намиснете и загръжте бутона → (Източник) наギстанционното управление за 5 секунги, göкато устройството Soundbar е изключено (в режим Standby).При всяка промяна на настройката Гласова обратна Връзка на OLED дисплея ще се показва „AUI OFF“ (по подразбиране) или „AUI ON“.
3	Bluetooth PAIR	Включете Soundbar В режим за сгвояване през Bluetooth. Намиснете бутона и изчакайте екрана „BTPAIRING“ (СДВОЯВАНЕ ПРЕЗ BLUETOOTH), за да свържете с ново Bluetooth устройство.
4	Изключване на звука	Намиснете бутона ← (Изключване на звука), за да изключите звука.Намиснете го отново, за да отмените заглушаването.
5	SOUND MODE	Чрез намискане на бутона може да изберете желания режим на аудио, като например Surround, Game Pro, Standard, Adaptive Sound.StandardИзвежда оригиналния звук.SurroundОсигурява звуково поле, по-широко от стандартното.Game ProПредоставя стереоскопичен звук, който BI потапя В действшето по Време на игра.Adaptive SoundАнализира съдържанието В реално време и автоматично предоставя оптимально звуково поле В зависимости от характеристиките на съдържанието.
6	CH LEVEL	Чрез намискане на бутона може да регулирате силата на звука на всеки високоговорител, като например Centre level, Side level, Wide level, Front Top level, Rear level и Rear top level Високоговорител.За да управлявате силата на звука на всеки от високоговорителите, изберете Centre level, Side level, Wide level или Front Top level В „Настройки на звука“, слег което регулирайте силата на звука до настройка В диапазона -6~+6 с помощта на бутоните Нагоре/Наголу.Aко са свързани съраунг високоговорители, изберете Rear level или Rear top level, слег което използвайте бутоните Нагоре/Наголу, за да настроите силата на звука в диапазона от -6 до +6.Спецификациите на CH LEVEL може да се различават за съответния модел.

7	[785X]Контрол на звука	Чрез натискане на бутона може да загарите функция за аугиомо, като например SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Желаниям елемент може да се регулира с помощта на бутоните Нагоре/Наголу.Функциите SpaceFit Sound u AVA не се погдържам от могела HW-Q7**С, HW-Q7**GC.Voice enhance mode погодрява гуалозите във филмите и на телевизилята, за да улесни чуването.Night mode е оптимизиран за глегане нищно време с настройки, регулирани така, че да намалят силата на звука, но гуалогът да остане ясен.Намиснете и загръжте бутона (Контрол на звука) за около 5 секунги, за да регулирате звука за всяка честотна лента.Можете да избирате измежду 150 Hz, 300 Hz, 600 Hz, 1,2 КН, 2,5 КН, 5 кН и 10 кН, като използвате бутоните Наляво/Надясно, и всяка честота може да се регулира до настройка от -6 до +6 с помощта на бутоните Нагоре/Наголу.(Уверете се, че режим на звука е с настройка Standard.)Ако картината на телевизора и звукът от Soundbar не са синхронизирани, изберете „Sync“ в „Контрол на звука“ и слег това задайте забавянето на звука между 0-300 миллисекунги, като използвате бутоните Нагоре/Наголу.Sync се погдържа само за някои функции.Наличните настройки за Surround speaker mode се погдържам само от могела HW-Q9**С, HW-Q9**GC.Функцията на Високоговорителя Virtual може да бъге ON/OFF с помощта на бутоните Нагоре/Наголу.
8	Възпроизвеждане/Пауза	Можете също да възпроизвеждате или да поставяте музыка на пауза с натискането на бутона.
9	Нагоре/Наголу/Наляво/Надясно	Натиснете обозначените области, за да изберете Нагоре/Наголу/Наляво/Надясно.Натиснете Нагоре/Наголу/Наляво/Надясно на бутона, за да изберете или настрочите функции.Пропускане на музыкально изпълнениеНатиснете бутона Надясно, за да изберете следващия музикален файл. Натиснете бутона Надяво, за да изберете предишния музикален файл.ID SETИзползвайте тази опция, когато субуферът или съраунг високоговорителите не са свързани или трябва да бъдат свързани отмобо.Докато са изключени, натиснете и загръжте бутона Нагоре за 5 секунги, за да се извърши ID SET. (Вижте страница 13.)
10	Информация	Натиснете, за да се покаже информация за активната функция или наличния когек.В BT режим показба свързаното устройство (когато сгвояването е завършено) или „BT ready“ (когато се изисква сгвояване).
11	WOOFER LEVEL	Натиснете бутона нагоре или наголу, за да регулирате нивото на уфера (басовите тонове).
12	[ХКЗТ]VOLUME	[ЗYA4]Натиснете бутона нагоре или наголу, за да регулирате силата на звука.Изключване на звукаНатиснете бутона VOL, за да изключите звука. Натиснете го отново, за да отмените заглушаването.
13	[ОБКТ]TONE CONTROL	Натискайки бутона, можете да регулирате силата на звука на Високите или ниските честоти. Желаниям елемент може да се регулира с помощта на бутоните Нагоре/Наголу. Тази функция е активирана в режима на звука, с изключение на Standard режим.За да управлявате силата на звука на високите или на басовите тонове, изберете TREBLE или BASS в „Настройки на звука“, слег което настройте силата на звука между -6~+6, като използвате бутоните Нагоре/Наголу.Слег като нивото на баса се промени, нивото на уфера също ще се регулира в съответствие с него.

Активен гласов усилвател (AVA)

• Анализира външния шум в реално време, докато Soundbar възпроизвежда съдържание, така че гласовото аудио винаги се чува ясно.
• Не се записват данни по време на анализа. • Тази функция не се поддържа от моделите HW-Q7**C, HW-Q7**GC.

Използване на скритите бутони (бутони с повече от една функция)

Скрит бутон		Страница за справки
Бутон на дистанционното управление функция
УФЕР (Нагоре)	Включване/изключване на дистанционното управление на телевизора (Готовност)	страница 10
Нагоре ID SET страница 13
(Контрол на звука)	7-лентов еквалайзер страница 7
(Източник)	Вкл./Изкл. на гласова обратна бръзка (Standby) страница 6

Изходни спецификации за различните режими за звуков ефект

Ефекм Вxog		Изхог
		Със събуфър и съраунг високоговорител
Standard	2.0 канала 2.1 канала
	5.1 канала 5.1 канала/7.1 канала (DTS)
	7.1 канала 7.1 канала
	Dolby Atmos®, DTS:X 7.1.4 канала
Surround	2.0 канала 9.1.4 канала
	5.1 канала 9.1.4 канала
	7.1 канала	9.1.4 канала
	Dolby Atmos®, DTS:X	9.1.4 канала
Game Pro	2.0 канала 9.1.4 канала
	5.1 канала 9.1.4 канала
	7.1 канала	9.1.4 канала
	Dolby Atmos®, DTS:X	9.1.4 канала
Adaptive Sound	2.0 канала 9.1.4 канала
	5.1 канала 9.1.4 канала
	7.1 канала	9.1.4 канала
	Dolby Atmos®, DTS:X	9.1.4 канала

Ефекм Вхог		Изход
		Само със субуфер Със събуфър и съраунг Високогоюрител
Standard	2.0 канала 2.1 канала 2.1 канала
	5.1 канала 5.1 канала 5.1 канала/7.1 канала (DTS)
	7.1 канала 5.1 канала 7.1 канала
	Dolby Atmos®, DTS:X 5.1.2 канала 7.1.4 канала
Surround	2.0 канала 5.1.2 канала 7.1.4 канала
	5.1 канала 5.1.2 канала 7.1.4 канала
	7.1 канала	5.1.2 канала 7.1.4 канала
	Dolby Atmos®, DTS:X 5.1.2 канала 7.1.4 канала
Game Pro	2.0 канала 5.1.2 канала 7.1.4 канала
	5.1 канала 5.1.2 канала 7.1.4 канала
	7.1 канала	5.1.2 канала 7.1.4 канала
	Dolby Atmos®, DTS:X 5.1.2 канала 7,1.4 канала
Adaptive Sound	2.0 канала 5.1.2 канала 7.1.4 канала
	5.1 канала 5.1.2 канала 7.1.4 канала
	7.1 канала	5.1.2 канала 7.1.4 канала
	Dolby Atmos®, DTS:X 5.1.2 канала 7 .1.4 канала

Ефекм Вхог		Изход
		Само със субуфер Със събуфър и съраунг високоговорител
Standard	2.0 канала 2.1 канала 2.1 канала
	5.1 канала 3.1 канала 5.1 канала
	Dolby Atmos®, DTS:X 3.1.2 канала	5.1.4 канала
Surround	2.0 канала 3.1.2 канала	5.1.4 канала
	5.1 канала 3.1.2 канала	5.1.4 канала
	Dolby Atmos®, DTS:X 3.1.2 канала	5.1.4 канала
Game Pro	2.0 канала 3.1.2 канала	5.1.4 канала
	5.1 канала 3.1.2 канала	5.1.4 канала
	Dolby Atmos®, DTS:X 3.1.2 канала	5.1.4 канала
Adaptive Sound	2.0 канала 3.1.2 канала	5.1.4 канала
	5.1 канала 3.1.2 канала	5.1.4 канала
	Dolby Atmos®, DTS:X 3.1.2 канала	5.1.4 канала

Съраунд високоговорителите няма да издават звук през 2-каналния изход, когато се използва режим Standard. За да включите звука на съраунд високоговорителите, променете режима на ефектите на Surround.

Регулиране на силата на звука на Soundbar с дистанционното управление на телевизора

Регулирайте силата на звука на Soundbar с дистанционното управление на телевизора.

• Тази функция може да се използва само с ИЧ дистанционно управление. Bluetooth дистанционни управления (дистанционни управления, при които се изисква сдвояване) не се поддържат.
• Задайте за високоговорителя на телевизора настройка Външен високоговорител, за да използвате тази функция.
• Производители, които поддържат тази функция: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Изключете Soundbar.
• Натиснете нагоре и задръжте бутона WOOFER за 5 секунди.

При всяко натискане нагоре и задържане на бутона WOOFER за 5 секунди режимът се променя, като последователността е следната: OFF-TV REMOTE (режим по подразбиране), SAMSUNG-TV REMOTE, ALL-TV REMOTE.

Включване на захранването и устройствата

Използвайте захранващия кабел, за да свържете субуфера, съраунд високоговорителите и Soundbar към електрически контакт в следния ред:

- За повече информация относно необходимото електрозахранване и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: Задна част на основния модул на Soundbar)

1. Включете захранващия кабел към субуфера.

Задна страна на субуфера

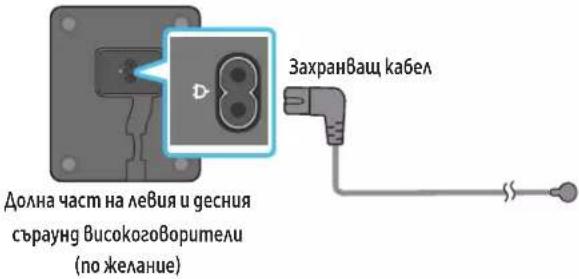

1. Свържете захранващия кабел към левия и десния съраунд високоговорител. (по желание)

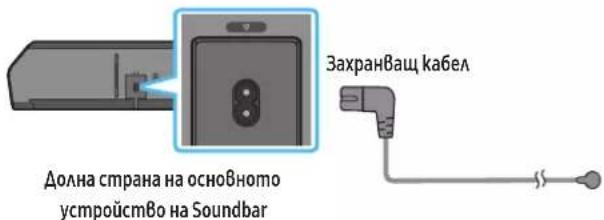

1. Свържете захранващия кабел към Soundbar.

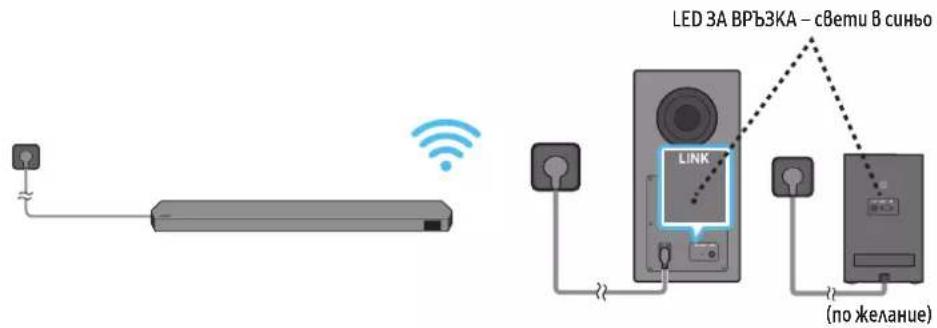

1. Свържете захранващия кабел към Soundbar, събуфъра и съраунд високоговорителите. Събуфърът и съраунд високоговорителите се свързват автоматично, когато Soundbar е включен.

ЗАБЕЛЕЖКА

• Свържете захранването на събуфъра и съраунд високоговорителите, преди да свържете към Soundbar. Събуфърът и съраунд високоговорителите ще се свържат автоматично, когато включите Soundbar.
• Ако извадите и поставите отново захранващия кабел в контакта, докато продуктът е включен, Soundbar се включва автоматично.
• Системата на съраунд високоговорителя се поддържа само от приложимите модели.

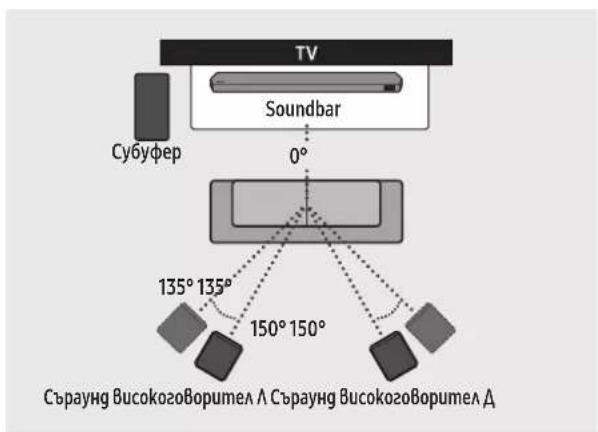

Препоръчително оформление на високоговорителите

ВНИМАНИЕ

• Безжичните приемни антени са вградени в събуфъра и съраунд високоговорителите. Пазете ги от вода и влага.
• За оптимално изживяване при слушане се уверете, че в областта около местата на събуфъра и съраунд високоговорителите няма препятствия.

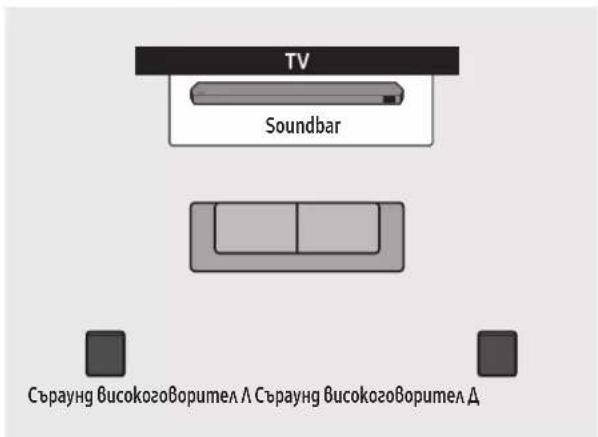

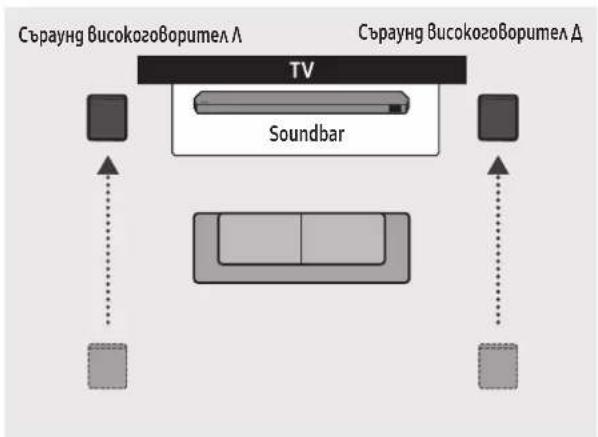

Режим Surround speaker (само за HW-Q9**C, HW-Q9**GC)

В зависимост от позицията на съраунд високоговорителя може да се предоставя оптимален съраунд звук. Вижте илюстрацията по-долу за позициониране на високоговорителя. За да активирате този режим, изберете режима на съраунд високоговорител чрез дистанционното управление на Soundbar.

(© (Контрол на звука) → Съраунд високоговорител → ▲Нагоре) / (Надолу) → преден/заден)

Задно позициониране Предно позициониране

ЗАБЕЛЕЖКА

• Този режим е достъпен само с модели на Soundbar, включващи специален съраунд високоговорител. - В режим на преден високоговорител, позиционирайте предните високоговорители към вас. - Режимът Surround speaker е активиран по подразбиране.

Преди извършване на процедурата по ръчно свързване:

• Проверете дали захранващите кабели на Soundbar и събуфъра или съраунд високоговорителите са свързани правилно. • Уверете се, че Soundbar е изключен.
• Изключете основното устройство Soundbar.
• Натиснете и задръжте ID SET в задната част на събуфъра и съраунд високоговорителите за най-малко 5 секунди.

- Червеният индикатор отзад на всеки високоговорител се изключва и синият индикатор премигва.

Задна страна на субуфера

Задна част на левия и десния съраунд високоговорители (по желание)

1. Натиснете бутона Нагоре на дистанционното управление за 5 секунди.
2. На дисплея на Soundbar за кратко се извежда съобщението ID SET, което след това изчезва.
3. Soundbar ще се включи автоматично, когато приключи процедурата по ID SET.

1. Проверете дали светодиодният индикатор за връзка LINK свети постоянно в синьо (връзката е осъществена).

Светодиодният индикатор LINK спира да мига и свети постоянно в синьо, когато е установена връзка между Soundbar и събуфъра, съраунд високоговорителите.

Светлини на LED индикатора в задната част на събуфъра и съраунд високоговорителите

Светодиоен ингикатор Стамус Описание Разделителна способност
СубуферСъраунд Високоговорители(само за приложимите модели)	Включен	Успешно свързване(нормална работа)	-
	Мига Връэката се възстановява		Проверете гали захранващиям кабел, свързан към основното устройство Soundbar, е включен правилно или изчакайте около 5 минути. Ако мигането продължава, опитайте да свържете ръчно събуфъра и съраунд високоговорителите. Вижте страница 13.
СубуферСъраунд Високоговорители(само за приложимите модели)	Включен	Готовност (при изключено основно устройство на Soundbar)	Проверете гали захранващиям кабел, свързан към основното устройство Soundbar, е включен правилно.
		Неуспешно свързване	Свържете отново. Вижте инструкциите за ръчно свързване на страница 13.
СъбуфърСъраунд Високоговорители(само за приложимите модели)[КАХН]	Мига Неизправност		Вижте информацията за контакт със сервизния център на Samsung в това ръководство.

ЗАБЕЛЕЖКА

• Ако основното устройство е изключено, събуфърът ще влезе в режим на готовност и светодиодът STANDBY отзад на събуфъра ще стане червен, след като премигне няколко пъти в синьо.
• Ако в близост до Soundbar използвате устройство, което ползва същата честота като Soundbar, смущенията може да доведат до прекъсвания на звука.
• Максималното разстояние на предаване на безжичния сигнал от основното устройство е около 10 м, но може да варира в зависимост от условията на работа. Ако между основното устройство и безжичния събуфър има стоманобетонова или метална стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал.
• Системата на съраунд високоговорителя се поддържа само от приложимите модели.

ВНИМАНИЕ

• Безжичните приемни антени са вградени в събуфъра и съраунд високоговорителите. Пазете модула от вода и влага.
• За оптимално изживяване при слушане се уверете, че в областта около събуфъра и съраунд високоговорителите няма препятствия.

05 СВЪРЗВАНЕ КЪМ ТЕЛЕВИЗОР

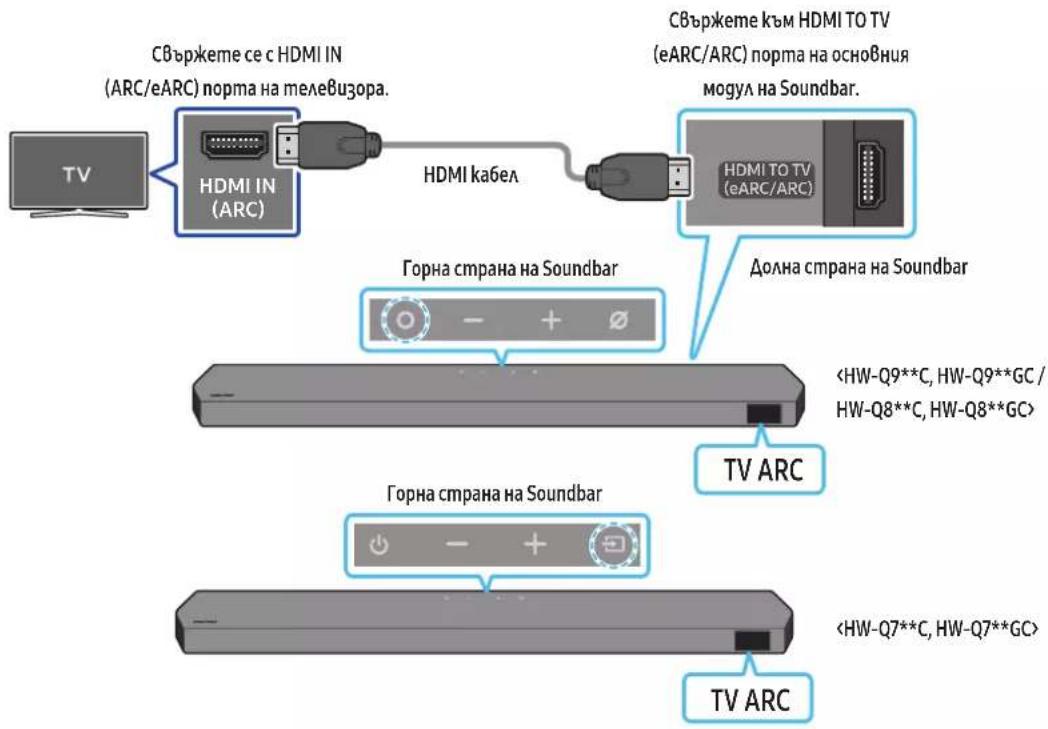

Свързване на телевизор, който поддържа HDMI ARC (канал за обратен звук)

ВНИМАНИЕ

• Когато HDMI кабелът и оптичният кабел са свързани, първо се получава HDMI сигналът.
• За да свържете телевизора и Soundbar с HDMI кабел, уверете се, че сте свързали изводите, обозначени с ARC. В противен случай телевизорът може да не издава звук. • Препоръчителният кабел е Premium High Speed HDMI Cable with Ethernet, сертифициран от HDMI.org.

1. При изключени Soundbar и телевизор свържете HDMI кабела, както е показано на фигурата.
2. Включете Soundbar и телевизора.
3. „TV ARC“ се появява на дисплея на основното устройство на Soundbar и Soundbar възпроизвежда звук от телевизора.

- Ако звукът от телевизора не се възпроизвежда, натиснете бутона (Мултифункционален) → (Източник) в горната част на Soundbar или бутона → (Източник) на дистанционното управление, за да изберете режима „D.IN“. На екрана последователно се показват D.IN и TV ARC и звукът от телевизора се възпроизвежда.

- Когато свързвате телевизор, който поддържа функцията eARC, на дисплея се показва eARC и звукът започва да се чува.

- За да се свържете чрез eARC, функцията eARC в менюто на телевизора трябва да бъде включена. За подробности относно настройките направете справка с ръководството за потребителя на телевизора.

- Ако „TV ARC“ не се покаже на дисплея на основното устройство на Soundbar, проверете дали HDMI кабелът е свързан към правилния порт.

- Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

ЗАБЕЛЕЖКА

• Когато свържете чрез HDMI кабел телевизор, поддържащ HDMI ARC (канал за обратен звук), към Soundbar, можете да предавате цифрови видео и аудио данни, без използване на отделен оптичен кабел.
• Препоръчваме по възможност да използвате безжичен HDMI кабел. Ако HDMI кабелът е с жила, използвайте кабел с диаметър под 14 мм.
• Тази функция не е на разположение, ако HDMI кабелът не поддържа ARC.
• Когато звукът на предаването е кодиран в Dolby Digital и „Digital Output Audio Format“ на вашия телевизор е зададен на PCM, препоръчваме да промените настройката на Dolby Digital. Когато настройката на телевизора се промени, качеството на звука ще се повиши. (Телевизионното меню може да използва различни термини за Dolby Digital и PCM в зависимост от производителя на телевизора.)
• ARC/eARC портовете поддържат Dolby Atmos.
• Уверете се, че съдържанието поддържа Dolby Atmos®.

Свързване с помощта на оптичен кабел

Контролен списък за проверка преди свързване

• Когато HDMI кабелът и оптичният кабел са свързани, първо се получава HDMI сигнал.
• Когато използвате оптичен кабел и клемите имат покритие, се уверете, че сте премахнали покритията.

1. При изключени телевизор и Soundbar свържете порта на Soundbar DIGITAL AUDIO IN (OPTICAL) и порта OPTICAL на телевизора с оптичния кабел (не се предоставя), както е показано на фигурата.
2. Включете Soundbar и телевизора.
3. Натиснете бутона ⚙ (Мултифункционален), → (Източник) в горната част на Soundbar или бутона → (Източник) на дистанционното управление, за да изберете режима „D.IN”.
4. Звукът от телевизора се възпроизвежда от Soundbar.

Свързване през Bluetooth

Когато телевизор Samsung е свързан през Bluetooth, можете да чуете стерео звука, без при това да се нуждаете от кабел.

• Може да се свърже само по един телевизор Samsung.
• Може да се свърже телевизор на Samsung, който поддържа Bluetooth. Проверете спецификациите на вашия телевизор.

Първоначално свързване

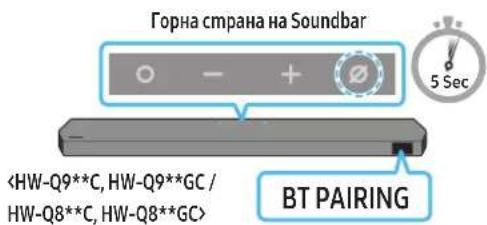

1. Натиснете бутона ✝ PAIR на дистанционното управление на Soundbar, за да влезете в режим „BT PAIRING“.

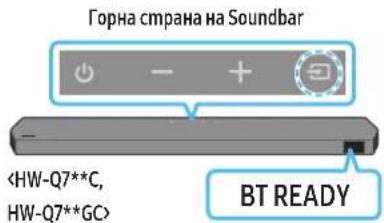

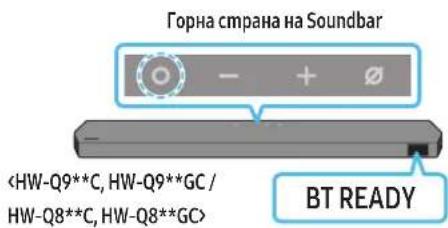

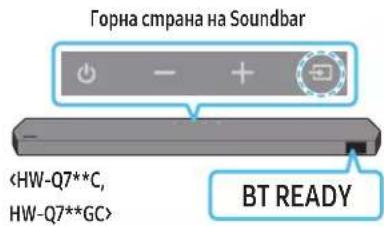

(ИЛИ) а. Натиснете бутона ⚙ (Мултифункционален)/→ (Източник) на горния панел, след което изберете „BT“.

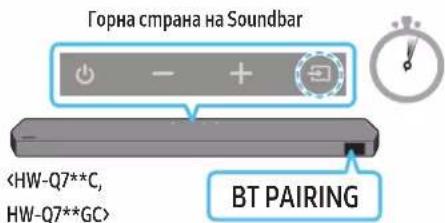

„BT“ автоматично се променя на „BT PAIRING“ след няколко секунди или се променя на „BT READY“, ако има запаметена връзка.

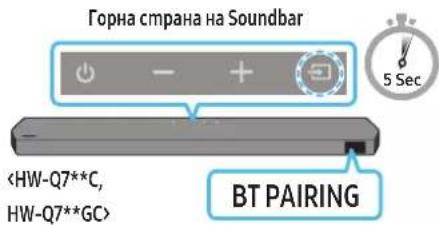

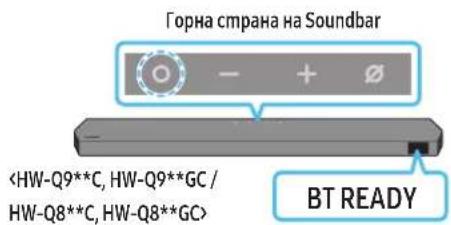

b. Когато се появи „BT READY“, натиснете и задръжте бутона ☎ (Вкл./Изкл. на микрофона)/→ (Източник) на горния панел на Soundbar за повече от 5 секунди, за да се покаже „BT PAIRING“.

1. Изберете „Soundbar Q***C“ от списъка на екрана на телевизора.

Наличният Soundbar е показан с „Необходимост от свързване“ или „Свързан“ в списъка с Bluetooth устройства. За свързване на телевизор Samsung със Soundbar изберете съобщението и след това установете връзка.

- Когато телевизор Samsung е свързан, [Име на телевизор] → „BT“ се появява на предния дисплей на Soundbar.

1. Сега можете да чувате звука на телевизора Samsung през Soundbar.

- След като свържете Soundbar към своя телевизор Samsung за първи път, използвайте режима „BT READY“ за повторно свързване.

Ако устройството не успее да се свърже

• Ако в списъка с високоговорители на телевизора Samsung имате съществуващ Soundbar (напр. Soundbar Q***C), го изтрийте.
• След това повторете стъпки от 1 до 3.

Прекъсване на връзката на Soundbar към телевизора Samsung

Натиснете бутона ⚙ (Мултифункционален)/→ (Източник) в горната част на Soundbar или бутона → (Източник) на дистанционното управление, за да изберете режим, различен от „BT“.

- Прекъсването на връзката отнема време, тъй като телевизорът Samsung трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимост от модела на телевизора Samsung.)

• BTREADY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с което сте установявали връзка преди. • BTPAIRING: В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона PAIR на дистанционното управление на Soundbar или натиснете и задръжте бутона (Вкл./Изкл. на микрофона)/→ (Източник) в горната част на Soundbar за повече от 5 секунди, докато Soundbar е в режим „ВТ“.)

Бележки относно свързване през Bluetooth

• Разположете новото устройство на разстояние до 1 m, за да установите връзка през Bluetooth.
• Ако ви бъде поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>.
• Soundbar автоматично се изключва след 18 минути в състояние на готовност.
• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства: – Ако около Soundbar има силно електрическо поле. – Ако няколко Bluetooth устройства едновременно са сдвоени със Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат държани далеч от основното устройство на Soundbar.

Свързване чрез Wi-Fi

Контролен списък за проверка преди свързване

• Wi-Fi връзката е налична само на телевизор Samsung. - Проверете дали безжичният рутер (Wi-Fi) е включен и дали телевизорът е свързан с рутера. - Телевизорът и Soundbar трябва да са свързани към една и съща безжична мрежа (Wi-Fi). - Ако безжичният рутер (Wi-Fi) използва DFS канал, няма да можете да осъществите Wi-Fi връзка между телевизора и Soundbar. Свържете се с вашия доставчик на интернет услуги за подробности. - Тъй като менютата може да се различават в зависимост от годината на производство, вижте ръководството на телевизора. - За да свържете телевизора към Soundbar чрез Wi-Fi, първо свържете Soundbar към безжичен рутер. Вижте страница 26 за подробности как да осъществите Wi-Fi връзка.

1. За повече информация относно Wi-Fi връзката към Soundbar вижте стр. 26, „Метод 2. Свързване през Wi-Fi (безжична мрежа)”.
2. Сменете входящия източник на телевизора чрез аудио менюто на Soundbar.

- Телевизори Samsung, предлагани на пазара от 2017 г. нататък

Начало (☐) → Меню → Настройки (☐) → Всички настройки (☐) → Звук → Звуков изход → Soundbar Q***C (Wi-Fi)

ЗАБЕЛЕЖКА

Wi-Fi Dolby Atmos връзката е налична в някои телевизори Samsung и в някои модели Soundbar.

Предпазна мярка: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично.

Wi-FiMemog за геактивиране на порта	Намиснете бутона CH LEVEL на гистанционното управление на Soundbar за 30 секунги, за ga Включите/изключите Wi-Fi.
BluetoothMemog за геактивиране на порта	Намиснете бутона TONE CONTROL на гистанционното управление на Soundbar за 30 секунги, за ga Включите/изключите Bluetooth.

Използване на функцията Q-Symphony

• Когато Soundbar се свърже с телевизор Samsung, който поддържа функцията Q-Symphony, можете да възпроизвеждате звука едновременно през Soundbar и телевизора. Ако използвате функцията Q-Symphony, съраунд звукът, възпроизвеждан на телевизора, ви позволява да се насладите на по-богат, по-триизмерен ефект на съраунд звук.
• Когато Soundbar се включи, на телевизора се появява менюто „TV+Soundbar“.

Настройки ( Ⓞ→ Всички настройки ( Ⓥ Звук → Звуков изход

• Пример на телевизионно меню: Име на серията TV + [AV] Soundbar (HDMI)/Име на серията TV + [AV] Soundbar (on Michigan)

- Пример на телевизионно меню: Име на серията TV + [AV] Soundbar (Wi-Fi)

ЗАБЕЛЕЖКА

• Може да работи според кодека, поддържан от телевизора. • Тази функция се поддържа само когато е свързан HDMI кабел, оптичен кабел (не е включен в комплекта) или Wi-Fi.
• Показаното съобщение може да се различава в зависимост от модела на телевизора.
• Уверете се, че вашите телевизор и Soundbar са свързани към един и същ безжичен рутер/честота.
• Тази функция е налична в някои телевизори Samsung и в някои модели Soundbar.

Използване на SpaceFit Sound

Тази функция анализира пространството за слушане на потребителя с помощта на микрофона на Soundbar и осигурява оптимален звук за това пространство. Оптимизирането на звука се осъществява автоматично.

Метод 1. Свързване чрез Soundbar

За да активирате тази функция, включете режима SpaceFit Sound с дистанционното управление на Soundbar.

1. Натиснете бутона (Контрол на звука), за да включите режима SpaceFit Sound. На дисплея се появява „SPACEFIT SOUND OFF“.

1. Натиснете бутона Нагоре на дистанционното управление, за да включите SpaceFit Sound. На дисплея се появява „ON“.

1. Натиснете бутона Надолу на дистанционното управление, за да изключите SpaceFit Sound. На дисплея се появява „OFF“.

• Това е налично във всички режими на звука.

Метод 2. Свързване чрез телевизор

За да активирате тази функция, включете режима Adaptive Sound+ в менюто на телевизора Samsung.

- Режимът на звука на Soundbar ще се смени автоматично на Adaptive Sound+, ако активирате режима Adaptive Sound+ на вашия телевизор.

ЗАБЕЛЕЖКА

- Тази функция работи, когато Soundbar се свърже към някои телевизори Samsung.

- Моделите HW-Q7**C, HW-Q7**GC поддържат само метода на „Свързване чрез телевизор“.

06 СВЪРЗВАНЕ КЪМ ВЪНШНО УСТРОЙСТВО

Метод 1. Свързване чрез HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos/DTS:X)

Контролен списък за проверка преди свързване

• Ако опциите за аудио изход включват Вторичен звук, се уверете, че Вторичният звук е изключен (Off).
• Уверете се, че съдържанието поддържа Dolby Atmos® / DTS:X.

1. Използвайте HDMI кабел, за да свържете HDMI OUT порта на външното устройство и HDMI порта на долната страна на Soundbar.
2. Използвайте HDMI кабел, за да свържете HDMI IN порта на телевизора и HDMI TO TV (eARC/ARC) порта на долната страна на Soundbar.
3. Включете Soundbar, телевизора и външното устройство.
4. Натиснете бутона ⚙ (Мултифункционален)/→ (Източник) в горната част на Soundbar или бутона → (Източник) на дистанционното управление, за да изберете режима „HDMI”.
5. Дисплеят на Soundbar показва, че режимът HDMI е избран в момента, и Soundbar ще започне да възпроизвежда звуци.

ЗАБЕЛЕЖКА

• Когато използваме Dolby Atmos®/DTS:X: Ако входният източник е Dolby Atmos®/DTS:X, вижте „Изходни спецификации за различните режими за звуков ефект“ на стр. 8.
• Когато се активира Dolby Atmos®, на предния дисплей се показва DOLBY ATMOS.
• Когато DTS:X е активирано, „DTS:X“ се показва на предния дисплей.
• Конфигуриране на Dolby Atmos®/DTS:X на Вашия BD плейър или друго устройство

Отворете опциите за аудио изход в менюто за настройки на Вашия BD плейър или на друго устройство и се уверете, че за Bitstream е избрана опция „Без кодиране“. Например в BD плейъра Samsung отворете меню Home → Sound → Digital Output, след което изберете Bitstream (unprocessed).

Спецификация на поддържаните UHD сигнали (3840 x 2160 p)

Кагрова честома (fps) Дълбочина на цвета RGB 4:4:4		YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 бума 0	0	0	0
	10 бума	-	-	0
	12 бума	-	-	0
120	8 бума	-	-	-
	10 бума	-	-	-

• Поддържаната спецификация може да се различава в зависимост от свързаното външно устройство или условията на използване.

Метод 2. Свързване с помощта на оптичен кабел

1. Използвайте оптичен кабел (не се предоставя), за да свържете DIGITAL AUDIO IN (OPTICAL) на основното тяло на Soundbar към порта OPTICAL OUT на външното устройство.
2. Включете Soundbar и външното устройство.
3. За да изберете режима „D.IN“, натиснете бутона (Мултифункционален) → (Източник) в горната част на Soundbar или бутона → (Източник) на дистанционното управление.
4. Вашият Soundbar ще възпроизвежда звуци от външното устройство.

Метод 1. Свързване през Bluetooth

Когато мобилно устройство е свързано през Bluetooth, можете да чуете стерео звука, без при това да се нуждаете от кабел.

- Когато свържете сдвоено Bluetooth устройство при изключен Soundbar, последният се изключва автоматично.

Първоначално свързване

- Когато се свързвате към ново Bluetooth устройство, уверете се, че устройството е на разстояние от 1 м.

1. Натиснете бутона ✝PAIR на дистанционното управление на Soundbar, за да влезете в режим „BT PAIRING“.

Мобилно устройство

a. Натиснете бутона ⚙ (Мултифункционален)/→ (Източник) на горния панел, след което изберете „BT“.

„ВТ“ автоматично се променя на „ВТ PAIRING“ след няколко секунди или се променя на „ВТ READY“, ако има запаметена бръзка.

b. Когато се появи „BT READY“, натиснете и задръжте бутона ☑ (Вкл./Изкл. на микрофона)/→ (Източник) на горния панел на Soundbar за повече от 5 секунди, за да се покаже „BT PAIRING“.

1. От списъка, който се появява на Вашето устройство, изберете „Soundbar Q***C“.

- Когато Soundbar бъде свързан към мобилното устройство, на предния дисплей се появява [Име на мобилно устройство] → „ВТ“.

1. Възпроизвеждайте музикални файлове от устройството, свързано през Bluetooth към Soundbar.

- След като свържете Soundbar към своето мобилно устройство за първи път, използвайте режима „BT READY“ за повторно свързване.

Ако устройството не успее да се свърже

- Ако в списъка с високоговорители на мобилното устройство имате съществуващ Soundbar (например „Soundbar Q***C“), изтрийте го.

- Повторете стъпка 1 и 2.

Каква е разликата между BT READY и BT PAIRING?

• BT READY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди. • BT PAIRING: В този режим можете да свържете ново устройство към Soundbar.

(Натиснете бутона ✝ PAIR на дистанционното управление на Soundbar или натиснете и задръжте бутона ☎ (Вкл./Изкл. на микрофона)/→ (Източник) в горната част на Soundbar за повече от 5 секунди, докато Soundbar е в режим „ВТ“.)

Бележки относно свързване през Bluetooth

• Разположете ново устройство в диаметър от 1 м, за да установите връзка през Bluetooth.
• Ако ви бъде поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>.
• Soundbar автоматично се изключва след 18 минути в състояние на готовност.
• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства:

– Ако около Soundbar има силно електрическо поле. – Ако няколко Bluetooth устройства едновременно са сдвоени със Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

• Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат държани далеч от основното устройство на Soundbar.
• Soundbar поддържа SBC данни (44,1 kHz, 48 kHz).
• Свържете само към Bluetooth устройство, което поддържа функцията A2DP (AV).
• Не можете да свържете Soundbar към Bluetooth устройство, което поддържа само функцията HF (Hands Free, хендсфри).
• Когато свързвате Soundbar към Bluetooth устройство, разположете устройствата възможно най-близо едно до друго.
• Колкото по-далеч се намира Soundbar от Bluetooth устройството, толкова по-лошо ще е качеството на звука.

Bluetooth връзката може да бъде прекъсната, когато устройствата са извън ефективния обхват.

• Bluetooth връзката може и да не функционира според предназначението в зони със слаб сигнал.
• Bluetooth устройство може да излъчи шум или да не функционира правилно в следните условия:

– Когато тялото е в контакт с приемо-предавателя на сигнала на Bluetooth устройството или Soundbar. – В ъгли или когато в близост има препятствие, като например стена или преграда, където могат да настъпят електрически промени. – Когато е изложено на радиосмущения поради факта, че в същите честотни диапазони работят и други продукти, като медицинско оборудване, микровълнови печки и безжични LAN устройства. – Препятствия, като например врати и стени, може да повлияят на качеството на звука дори когато устройствата се намират в пределите на ефективния обхват.

– Имайте предвид, че вашият Soundbar няма да може да бъде сдвоен с други Bluetooth устройства, докато се използва опцията Bluetooth.

– Това безжично устройство може да предизвика електрически смущения по време на работата си.

Прекъсване на връзката между Bluetooth устройство и Soundbar

Можете да прекъснете връзката между Bluetooth устройство и Soundbar. За инструкции вижте ръководството за потребителя на Bluetooth устройството.

• Връзката към Soundbar ще бъде прекъсната. - Когато Soundbar е изключен от Bluetooth устройството, на предния дисплей на Soundbar ще се покаже BT DISCONNECTED.

Прекъсване на връзката на Soundbar към Bluetooth устройството

Натиснете бутона ⚙ (Мултифункционален) / ➞ (Източник) в горната част на Soundbar или бутона ➞ (Източник) на дистанционното управление, за да превключите режима от „ВТ“.

• Прекъсването на връзката отнема време, тъй като Bluetooth устройството трябва да получи отговор от Soundbar. (Времето за прекъсване на връзката може да се различава в зависимост от Bluetooth устройството)
• Когато Soundbar е изключен от Bluetooth устройството, на предния дисплей на Soundbar ще се покаже BT DISCONNECTED.

Метод 2. Свързване през Wi-Fi (безжична мрежа)

За да свържете Soundbar към мобилно устройство през безжична мрежа (Wi-Fi), се изисква приложение SmartThings.

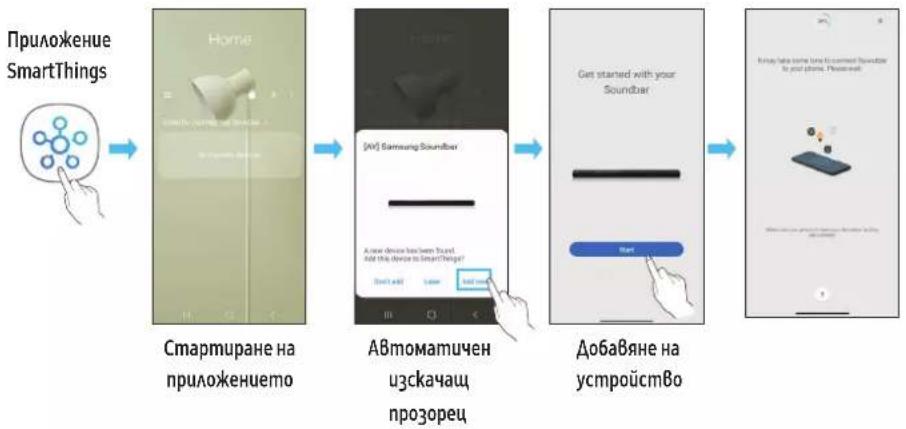

Първоначално свързване

1. Инсталирайте и стартирайте приложението SmartThings от вашето мобилно устройство (смартфон или таблет).
2. Следвайте инструкциите на екрана на приложението, за да добавите Soundbar.

• Възможно е на някои устройства да не се появи автоматичният изскачащ прозорец (втората екранна снимка по-долу). Ако изскачащият прозорец не се появи, натиснете + на екрана Home. Soundbar е добавен към приложението. - Илюстрацията по-долу може да се различава в зависимост от версията на приложението.

Използване на Tap Sound

Докоснете Soundbar с мобилното си устройство, за да се възпроизведе звукът на съдържанието на мобилното устройство през Soundbar.

• В зависимост от мобилното устройство тази функция може да не се поддържа. • Тази функция е съвместима само с мобилни устройства Samsung с Android 8.1 или по-нова версия.

1. Включете функцията Tap Sound на мобилното устройство.
2. В менюто „Настройка на функцията Tap Sound“ вижте подробности как да включите функцията.
3. Докоснете Soundbar с мобилното устройство. Изберете „Start now“ в изведения прозорец със съобщение. Чрез Bluetooth се установява връзка между мобилното устройство и Soundbar.
4. Възпроизвеждайте звука на съдържанието на мобилното устройство през Soundbar.
5. Тази функция свързва чрез Bluetooth мобилно устройство към Soundbar чрез разпознаване на вибрацията, която възниква при контакт на устройството със Soundbar. • Уверете се, че мобилното устройство не докосва остър ъгъл на Soundbar. Soundbar или мобилното устройство може да се надраскат или повредят.
6. Препоръчва се мобилното устройство да бъде покрито с калъф. Леко натиснете широката площ в горната част на Soundbar, без да прилагате прекомерна сила.
7. За да използвате тази функция, актуализирайте приложението SmartThings до най-новата версия. В зависимост от версията на приложението функцията може да не се поддържа.

Настройка на функцията Tap Sound

Използвайте приложението SmartThings, за да включите функцията Tap View, Tap Sound.

1. На мобилното устройство стартирайте приложението SmartThings.
2. Изберете (≡→_) от екрана на приложението SmartThings, който се показва на мобилното устройство.
3. За „Tap View, Tap Sound“ задайте Вкл., за да работи функцията, когато Soundbar се приближи до мобилно устройство. Функцията е включена.

ЗАБЕЛЕЖКА

• Когато мобилното устройство е в енергоспестяващ режим, функцията Tap Sound не работи.
• Функцията Tap Sound може да не работи, ако в близост до Soundbar има устройства, които причиняват радиосмущения, например електрически устройства. Устройствата, които причиняват радиосмущения, трябва да бъдат поставяни на достатъчно разстояние от Soundbar.

08 СВЪРЗВАНЕ ЧРЕЗ APPLE AIRPLAY 2

• Тази функция може да не е на разположение в някои държави.
• Този Samsung Soundbar поддържа AirPlay 2 и изисква версия на iOS 13.4 или по-нова.

С AirPlay 2 можете да излъчвате поточно музика, подкастове и друго аудио от вашите устройства на Apple към Soundbar на Samsung.

• За да активирате AirPlay 2 във вашия Soundbar, трябва да регистрирате устройството в приложението SmartThings на Samsung, като се съгласите с правилата и условията на приложението.
• Уверете се, че Soundbar е включен и свързан към същата Wi-Fi мрежа като вашето устройство на Apple.
• Изберете от поддържано от AirPlay приложение или Control Centre (Контролен център) на вашия iPhone, iPad или Mac.
• Изберете Soundbar от списъка с налични устройства, за да възпроизвеждате текущото аудио към него.

Предпазни мерки при монтиране

• Монтирайте само върху вертикална стена. - Не монтирайте на място с висока температура или влажност. - Проверете дали стената е достатъчно здрава, за да издържи теглото на продукта. Ако не е, подсилете я или изберете друго място за монтаж. - Купете и използвайте закрепващи винтове или гюбели, подходящи за вашия тип стена (мазилка, метал, дърво и т.н.). Ако е възможно, закрепете опорните винтове към греди в стената. - Закупете винтове за стенен монтаж в съответствие с типа и дебелината на стената, на която желаете да монтирате Soundbar.

- Диаметър: M5

– Дължина: препоръчва се дължина от 35 мм или по-голяма.

- Свържете кабелите от устройството към външни устройства, преди да монтирате Soundbar на стената.

- Преди да монтирате устройството, уверете се, че то е изключено и щепселът му е изваден от контакта. В противен случай може да се получи електрически удар.

Компоненти за стенен монтаж

1. Поставете Водача за стенна стойка срещу повърхността на стената.
2. Водачът за стенна стойка трябва да е поставен хоризонтално.
3. Ако телевизорът ви е монтиран на стената, монтирайте Soundbar на поне 5 см под телевизора.

1. Подравнете централната линия на Водача за стенна стойка спрямо центъра на телевизора (ако монтирате Soundbar под телевизора) и след това закрепете Водача за стенна стойка към стената, като използвате винтове.

- Ако не монтирате под телевизор, поставете централната линия в центъра на зоната за монтаж.

1. Пъхнете върха на химикал или подострен молив през центъра на изображенията А-тук във всеки край на Водача, за да маркирате отворите за поддържащите винтове, след това махнете Водача за стенна стойка.

1. Като използвате бормашина с подходящ размер, пробийте отвор в стената върху всяка маркировка.

- Ако маркировките не съответстват на позициите на щифтовете, поставете подходящи опори или болтове в отворите, преди да поставите поддържащите винтове. Ако използвате опори или уплътнители, уверете се, че отворите, които пробивате, са достатъчно големи за опорите или уплътнителите, които ползвате.

1. Пъхнете винт (не се доставя с комплекта) във всеки държач-винт и след това завийте всеки винт здраво в отвора на поддържащия винт.

1. Монтирайте 2-та монтажни елемента скоба – стена в правилното направление в свободната част на Soundbar, като използвате 2 винта.

- При сглобяването се уверете, че закачващите части на монтажните елементи скоба – стена са разположени зад гърба на Soundbar.

Десен край на Soundbar

1. Монтирайте Soundbar заедно с прикачените монтажни елементи скоба – стена, като окачите монтажните елементи скоба – стена на държачите на винтове на стената.

1. Плъзнете Soundbar нагоре, както е показано по-горе, за да могат монтажните елементи скоба – стена да застанат стабилно върху държачите на винтове.

- Поставете държачите на винтове в широката (долна) част на монтажните елементи скоба – стена, след което приплъзнете нагоре монтажните елементи скоба – стена, за да могат монтажните елементи скоба – стена да застанат стабилно на държачите на винтове.

Инсталиране на съраунд високоговорителите на стена (само за приложимите модели)

Може да закупите стенни конзоли отделно, за да монтирате съраунд високоговорителите на стена.

Сменните конзоли не се продават от Samsung Electronics.

Бележки за стенен монтаж на съраунд високоговорителите

• Стенната конзола за съраунд високоговорителите трябва да може да издържа повече от 8,0 kg.
• Размер на отвора: 1/4 – 20 UNC резбова вложка

- Стандартен винт: диаметър 6,35 mm, стъпка 1,27 mm

• Дължина: 18 mm – Количество: ляв 1 бр./десен 1 бр.

• Проверете здравината на стената, преди да монтирате скобите на стенната конзола. Ако здравината е недостатъчна, подсилете стената, преди да монтирате скобите за монтиране на стена и високоговорителите към стената.
• Samsung не носи отговорност за никакви повреди по продукта поради неправилно монтиране на продукта.
• Внимавайте да не монтирате високоговорителите обърнати настрани или с горната част надолу.

10 ПОСТАВЯНЕ НА SOUNDBAR ПРЕД ТЕЛЕВИЗОР

Компонент

x4

Гумен крак

За монтажа прикрепете гумени крака към долната страна на Soundbar, преди да го поставите на позиция на стойката за телевизор. Уверете се, че сте поставили гумените крака по такъв начин, че да не се подават извън краищата на стойката на телевизора. Вижте фигурата по-долу.

Поставете Soundbar на стойка за телевизор.

Микрофони (само за приложимите модели)

Както е показано на фигурата, подравнете центъра на Soundbar спрямо центъра на телевизора и внимателно поставете Soundbar на стойката за телевизора.

Същевременно трябва да разположите микрофоните (само за приложимите модели) пред стойката, за да няма смущения при гласовото разпознаване.

Телевизор

Десен край на Soundbar

ЗАБЕЛЕЖКА

• Уверете се, че Soundbar е поставен върху стабилна хоризонтална повърхност.
• Недостатъчното отстояние от телевизора може да доведе до проблеми с гласовото разпознаване и акустиката.
• Илюстрацията по-горе се различава според съответния модел. • Тази функция не се поддържа от моделите HW-Q7**C, HW-Q7**GC.
• За най-добра работа на микрофоните поставете Soundbar на разстояние най-малко 2 см от панела на телевизора.

Когато през Soundbar се установи връзка с интернет, софтуерните актуализации се извършват автоматично, дори когато Soundbar е изключен.

- За да се използва функцията Auto Update (Автоматична актуализация), Soundbar трябва да е с установена връзка с интернет. Wi-Fi връзката със Soundbar ще бъде прекъсната при изключване на захранващия кабел на Soundbar или при прекъсване на захранването. Ако захранването бъде прекъснато, когато се възстанови или когато включите отново захранващия кабел, включете Soundbar и след това установете отново връзка с интернет.

Актуализация чрез USB

Възможно е в бъдеще Samsung да предлага актуализации за фърмуера на системата Soundbar.

Когато има налична актуализация, можете да актуализирате Soundbar чрез свързване на USB флаш паметта, съдържаща актуализирания фърмуер, към порта SERVICE на Soundbar.

1. Отидете на уеб сайта на Samsung (www.samsung.com) → потърсете името на модела от опцията на менюто за поддръжка на клиенти.
2. За повече информация относно актуализациите вижте ръководството за надстройка.
3. Изтеглете файла за надграждане (USB тип).
4. Разархивирайте файла, за да създадете папка с името на файла.
5. Запазете създадената папка на USB носител и след това го свържете към Soundbar.
6. Включете Soundbar. След това продуктът се актуализира в продължение на максимум 3 минути, като се извежда съобщението UPDATE.
7. По време на актуализацията не го изключвайте и не изваждайте USB носителя.
8. Ако на прозореца на дисплея не се появи UPDATE, извадете захранващия кабел от Soundbar и след това го включете отново.
9. Ако е инсталирана най-новата версия, не се извършва никаква актуализация.
10. В зависимост от типа USB има вероятност да не се поддържат актуализации.

Инициализация

Горна страна на Soundbar

При включен Soundbar натиснете едновременно бутоните (сила на звука) на устройството за поне 5 секунди. На дисплея се извежда INIT и Soundbar се инициализира.

При включен Soundbar натиснете едновременно бутоните (сила на звука) на устройството за поне 5 секунди. На дисплея се извежда INIT и Soundbar се инициализира.

ВНИМАНИЕ

- Всички настройки на Soundbar са инициализирани. Уверете се, че сте извършили това само ако се налага инициализация.

12 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да потърсите помощ, проверете следното.

Soundbar не се включва.

- Проверете дали захранващият кабел на Soundbar е поставен правилно в контакта.

Soundbar работи неочаквано.

• Извадете захранващия кабел и го поставете отново.
• Изключете и включете захранването на външното устройство и опитайте отново.
• Ако няма сигнал, Soundbar автоматично се изключва след определен период от време. Включете го от бутона за Включване/изключване. (Вижте страница 6.)

Дистанционното управление не работи

• Насочете дистанционното управление точно към Soundbar.
• Подменете батериите с нови.

Индикаторът на Soundbar светва постоянно в червено.

- Микрофонът е изключен.

Включете микрофона. (Вижте страница 4.)

• Звукът от Soundbar е прекалено слаб или заглушен. Регулирайте силата на звука.
• Когато е свързано външно устройство (декодер за телевизия, Bluetooth устройство, мобилно устройство и т.н.), регулирайте силата на звука на външното устройство.
• За изходящ звук от телевизора изберете Soundbar. (Телевизор Samsung: Начало → Меню → Настройки → Всички настройки → Звук → Звуков изход → Select Soundbar)
• Свързването на кабела към Soundbar не бива да е хлабаво. Извадете кабела и го свържете отново.
• Извадете захранващия кабел изцяло, свържете отново и включете захранването.
• Инициализирайте продукта и опитайте отново. (Вижте страница 32.)

От събуфъра или задните високоговорители не се извежда звук.

• Проверете дали LED индикаторът в задната част на събуфъра и съраунд високоговорителите свети в синьо. Свържете отново Soundbar, събуфъра и съраунд високоговорителите, ако индикаторът мига в синьо или свети в червено. (Вижте страница 13.)
• Може да възникне проблем, ако между Soundbar и субуфера има препятствие. Преместете устройствата на място, далеч от препятствия.
• Други разположени наблизо устройства, които изпращат радиочестотни сигнали, могат да прекъснат връзката. Дръжте високоговорителя далеч от такива устройства.
• Извадете щепсела и го поставете отново.

Ако има трептене на звука, забавяния или шум от събуфъра и съраунд високоговорителя

• Наличието на каквито и да е предмети между Soundbar и събуфъра може да доведе до възникването на проблем. Репозиционирайте ги на място, където няма подобни предмети.
• Може да има трептене на звука или забавяния, ако събуфърът и съраунд високоговорителя са далече от Soundbar. Поставете ги близо до Soundbar.
• Може да има трептене на звука или забавяния, ако Soundbar е в близост до инструмент или електрически устройства, които могат да предизвикат радиосмущения. Поставете Soundbar далече от устройства, които могат да предизвикат радиосмущения. (Например безжичен рутер)
• Променете състоянието на мрежовата връзка на телевизора от безжична на кабелна.

Силата на звука на високоговорителя на субуфера е прекалено ниска

• Първоначалната сила на звука на съдържанието, което възпроизвеждате, може да е ниска. Опитайте да регулирате нивото на субуфера. (Вижте страница 7.)
• Поставете високоговорителя на субуфера по-близо до вас.

Ако телевизорът не е свързан чрез HDMI TO TV (eARC/ARC)

• Проверете дали HDMI кабелът е свързан правилно към ARC клемата. (Вижте страница 15.)
• Възможно е да не може да бъде установена връзка заради свързаното външно устройство (декодер за телевизия, телевизионна игрова конзола и т.н.). Свържете правилно към Soundbar.
• HDMI-CEC може и да не се активира на телевизора. Включете CEC от менюто на телевизора. (Телевизор Samsung: Начало (☐) → Меню → Настройки (☐) → Всички настройки (☐) → Свързване → External Device Manager → Anynet+ (HDMI-CEC) ON)
• За да се свържете чрез eARC, функцията eARC в менюто на телевизора трябва да бъде включена. (Телевизор Samsung: Начало (→ Меню → Настройки (→ Всички настройки (→ Звук → Expert Settings → HDMI-eARC Mode (Auto))

Няма звук при включване на телевизора в режим HDMI TO TV (eARC/ARC)

• Вашето устройство не може да възпроизведе входния сигнал. Променете аудио изхода на телевизора на PCM или Dolby Digital. (За телевизор Samsung: Начало (☐) → Меню → Настройки (☒) → Всички настройки (☐) → Звук → Expert Settings → Digital Output Audio Format)

Soundbar не осъществява връзка чрез Bluetooth.

• Когато се свързва ново устройство, за установяване на връзка превключете на BT PAIRING. (Натиснете бутона ✝ PAIR на дистанционното управление или натиснете бутона 📄 кл./Изкл. на микрофона)/→ (Източник) на тялото за най-малко 5 секунди.)
• Ако Soundbar е свързан към друго устройство, първо прекъснете връзката на това устройство, за да смените устройството.
• Свържете го отново, след като премахнете списъка с Bluetooth високоговорители на устройството, което ще се свързва. (Телевизор Samsung: Начало ( → Меню → Настройки ( → Всички настройки ( ) → Звук → Звуков изход → Списък на Bluetooth високоговорители)

- Автоматичното свързване на телевизор може да е деактивирано. Докато Soundbar е в режим „BT READY“, натиснете и задръжте бутона Наляво на дистанционното управление на Soundbar за 5 секунди, за да изберете ON-TV CONNECT. Ако видите OFF-TV CONNECT, натиснете и задръжте бутона Наляво за 5 секунди, за да промените избора.

• Извадете щепсела и го поставете отново, след това опитайте пак.
• Инициализирайте продукта и опитайте отново. (Вижте страница 32.)

Звукът се губи, когато е осъществена връзка чрез Bluetooth.

• Някои устройства може да предизвикат радиосмущения, ако се намират твърде близо до Soundbar, например микровълнови печки, безжични рутери и т.н.
• Ако устройството, което е свързано чрез Bluetooth, бъде преместено твърде далеч от Soundbar, звукът може да се изгуби. Преместете устройството по-близо до Soundbar.
• Ако част от вашето тяло е в контакт с приемо-предавателя на Bluetooth сигнала или продуктът е монтиран върху метална повърхност, звукът може да се изгуби. Проверете монтажната среда и условията за употреба.

Soundbar не осъществява връзка с Wi-Fi мрежата.

• Проверете дали безжичният рутер е включен.
• Изключете рутера, включете го и след това опитайте отново.
• Soundbar няма да осъществи връзка, ако безжичният сигнал е твърде слаб. Опитайте да преместите маршрутизатора по-близо до Soundbar или да отстраните всички препятствия между Soundbar и маршрутизатора, ако е възможно.
• Ако безжичният рутер е нов, ще трябва да преконфигурирате мрежовите настройки на високоговорителя.

Soundbar не се включва автоматично заедно с телевизора.

• Когато изключите Soundbar, докато гледаме телевизия, се деактивира синхронизирането на захранването с телевизора. Първо изключете телевизора.

Функцията AVA (само за приложимите модели) не е налична в посочените по-долу случаи.

- Функцията AVA (само за приложимите модели) няма да е налична, когато микрофонът е изключен.

След като свързах телевизора към Soundbar, превключих режима на Soundbar. След това от телевизора не се извеждаше звук.

• Ако свържете Soundbar към мобилно устройство, докато Soundbar е свързан към телевизора, Soundbar извежда звук от мобилното устройство, като същевременно поддържа връзката към телевизора. Така че звукът от телевизора няма да се извежда никъде.
• Прекъснете връзката към мобилното устройство и звукът от телевизора отново ще се извежда от Soundbar.

Soundbar не се показва в AirPlay2

• За да активирате AirPlay2 във вашия Soundbar, трябва да регистрирате устройството в приложението Smart Things на Samsung, като се съгласите с правилата и условията на приложението. (Вижте страница 28.)
• AirPlay2 не работи, ако изтриете Soundbar от приложението Smart Things на Samsung.
• Уверете се, че Soundbar и устройството на Apple са свързани към една и съща Wi-Fi мрежа.
• Soundbar е съвместим с AirPlay2, инсталиран на iOS 13.4 или по-нова версия.
