Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HW-Q810A
Dimensioni (L x A x P)	980,0 x 60,0 x 115,0 mm
Peso della soundbar	3,6 kg
Peso del subwoofer	9,8 kg
Alimentazione	Adattatore CA/CC 19 V, cavo di alimentazione
Consumo in standby	5,5 W
Potenza totale in uscita	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Connettività wireless	Bluetooth, Wi-Fi, AirPlay 2
Connettività cablata	HDMI (eARC/ARC), ingresso ottico, USB (servizio)
Formati audio supportati	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 canali
Numero di canali	3.1.2 (senza surround) o 5.1.4 (con kit SWA-9500S)
Modalità sonore	Standard, Surround, Game Pro, Adaptive Sound
Funzioni speciali	Amplificatore vocale attivo (AVA), Q-Symphony, Spacefit Sound, Tap Sound, Amazon Alexa integrato
Installazione a parete	Possibile (supporto fornito)
Temperatura di funzionamento	+5 °C a +35 °C
Umidità di funzionamento	10 % a 75 %
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto
Sicurezza	Non esporre a pioggia o umidità; scollegare in caso di temporale
Ricambi e riparabilità	Contattare un centro assistenza Samsung per i ricambi

Domande frequenti - HW-Q810A SAMSUNG

Come collegare la soundbar al televisore?

Utilizzare un cavo HDMI collegando la porta HDMI TO TV (eARC/ARC) della soundbar alla porta HDMI IN (ARC) del televisore. Accendere quindi entrambi i dispositivi e selezionare la sorgente 'D.IN' sulla soundbar. È possibile anche utilizzare un cavo ottico o una connessione Bluetooth/Wi-Fi.

Come ripristinare la soundbar Samsung HW-Q810A?

Tenere premuti i tasti + e - (Volume) sulla soundbar per almeno 5 secondi. Il display mostra 'INIT' e la soundbar si ripristina. Attenzione, tutte le impostazioni verranno cancellate.

Perché il subwoofer non funziona?

Verificare che il LED LINK sul retro del subwoofer sia blu fisso. Se lampeggia o è rosso, effettuare una connessione manuale: tenere premuto il tasto ID SET sul retro del subwoofer per 5 secondi, poi il tasto Su del telecomando per 5 secondi.

Come collegare la soundbar in Bluetooth?

Premere il tasto PAIR del telecomando per passare alla modalità 'BT PAIRING'. Sul dispositivo mobile, selezionare '[AV] Samsung Soundbar Q800A / Q810A' dall'elenco Bluetooth.

Cosa fare se il telecomando non funziona?

Puntare il telecomando direttamente verso la soundbar e sostituire le batterie con batterie nuove (2 batterie AA). Se il problema persiste, allontanare eventuali ostacoli o fonti di interferenza.

Come aggiornare il software della soundbar?

Tramite connessione Wi-Fi, l'aggiornamento avviene automaticamente. È anche possibile scaricare il file dal sito Samsung, decomprimerlo su una chiavetta USB, collegare la chiavetta alla porta SERVICE e accendere la soundbar. Il display mostra 'UPDATE'.

La soundbar non si accende, cosa fare?

Verificare che il cavo di alimentazione sia correttamente collegato alla soundbar e a una presa di corrente funzionante. Provare a scollegare e ricollegare dopo alcuni secondi.

Come regolare il livello dei bassi (subwoofer)?

Utilizzare il tasto WOOFER del telecomando per aumentare o diminuire il livello. È anche possibile accedere all'impostazione tramite il menu 'Impostazioni audio' tenendo premuto il tasto corrispondente.

È possibile utilizzare la soundbar come altoparlanti surround aggiuntivi?

Sì, è possibile collegare il kit di altoparlanti posteriori wireless Samsung SWA-9500S (venduto separatamente). Seguire le istruzioni del manuale del kit per l'abbinamento.

Come utilizzare Amazon Alexa con la soundbar?

Installare l'app SmartThings sul telefono, collegare la soundbar al Wi-Fi, quindi associare il proprio account Amazon. Per attivare Alexa, tenere premuto il tasto Multi-funzione sulla soundbar per 3 secondi.

MANUALE UTENTE HW-Q810A SAMSUNG

Bassokaiuttimen takaosa

Bassokaiuttimen takaosa Bassokaiuttimen takaosa

Kutsu + komento + Kaiuttimen nimi

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).

ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECNICO QUALIFICATO.

Per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung, fare riferimento alla tabella riportata di seguito.

	ATTENZIONE
	RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
	Questo simbolo indica la presenza di alta tensione all'interno.È pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione.
	Prodotto di classe II: questo simbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica.Se questo simbolo non è presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.
	Tensione CA: la tensione nominale contrassegnata con questo simbolo è di tipo CA.
	Tensione CC: la tensione nominale contrassegnata con questo simbolo è di tipo CC.
	Attenzione. Consultare le Istruzioni per l'uso: questo simbolo indica la necessità di consultare il manuale utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre il rischio di incendio o scariche elettriche, non esporre questo dispositivo alla pioggia o all'umidità.

ATTENZIONE

• PER EVITARE SCARICHE ELETTRICHE, INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISPONDENTE.
• Questo dispositivo deve sempre essere collegato a una presa CA con collegamento a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere facilmente accessibile.
• Non esporre questo dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenenti liquidi, ad esempio vasi, sul dispositivo.
• Per spegnere completamente il dispositivo, è necessario scollegare la spina di alimentazione dalla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre facilmente e prontamente accessibile.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufficiente per la ventilazione (7\~10 cm). Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplificatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo. Per spegnere completamente l'unità, scollegare la spina CA dalla presa a parete. Scollegare l'unità se si prevede di non utilizzarla per un lungo periodo di tempo.
2. Durante temporali, scollegare la spina CA dalla presa a parete. I picchi di tensione causati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore. In caso contrario, potrebbe generarsi un surriscaldamento con conseguente malfunzionamento dell'unità.
4. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore in eccesso (ad es. un camino) o da apparecchiature che creano forti campi magnetici o elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. È esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzare l'unità attendere circa 2 ore fino a quando non raggiunge la temperatura ambiente.
5. La batteria utilizzata con questo prodotto contiene sostanze chimiche dannose per l'ambiente. Non gettare la batteria nei rifiuti domestici generici. Non esporre la batteria al calore in eccesso, alla luce solare diretta o al fuoco. Non mandare in corto circuito, smontare o surriscaldare la batteria. ATTENZIONE: La sostituzione non corretta della batteria può causare il rischio di esplosioni. Sostituire solo con una batteria dello stesso tipo o equivalente.

INDICE

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello anteriore/Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar....7

03 Utilizzo del telecomando della Soundbar 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA) 9

Come utilizzare il telecomando 9

Amplificatore vocale attivo (AVA)....10

Uso dei tasti nascosti (tasti con più di una funzione)....10

Specifiche di uscita per le diverse modalità effetti sonori 11

Regolazione del volume della Soundbar tramite il telecomando del TV 11

04 Connessione della Soundbar 12

Collegamento del cavo di alimentazione e delle unità 12

- Collegamento manuale del Subwoofer 12

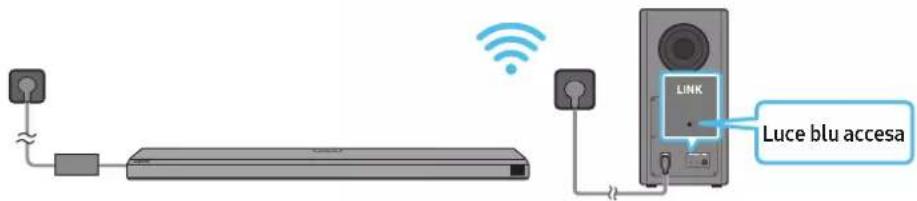

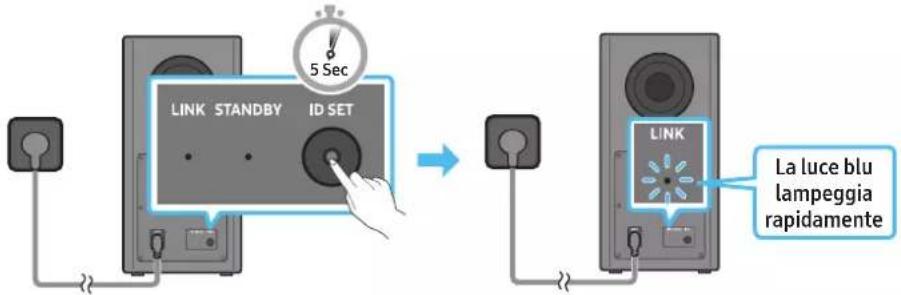

- Indicatori LED nella parte posteriore del Subwoofer....13

Collegamento di un SWA-9500S (venduto separatamente) alla Soundbar....14

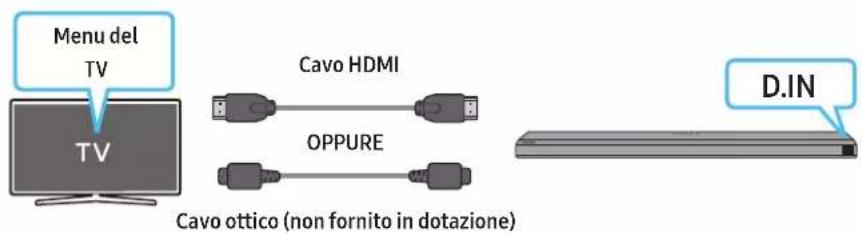

05 Utilizzo di una connessione cablata alla TV 15

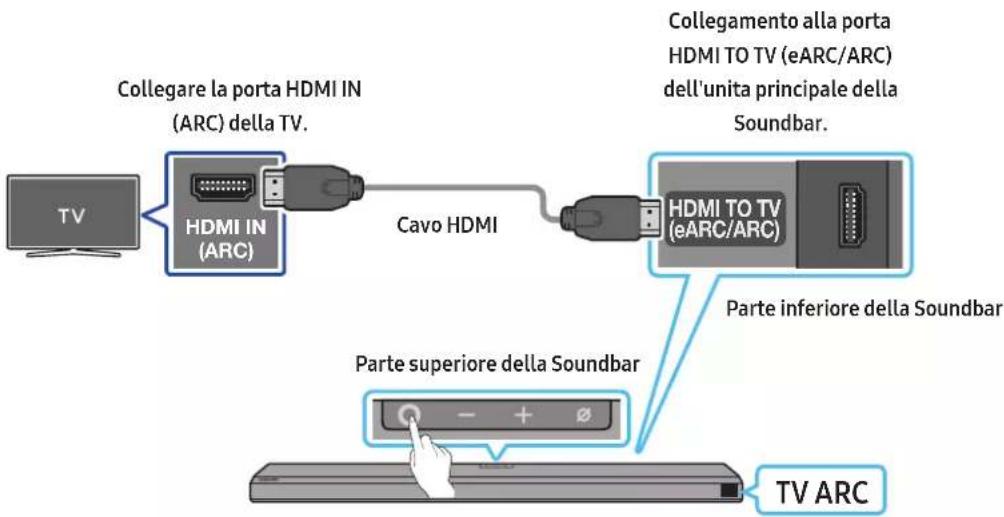

Metodo 1. Collegamento con HDMI....15

- Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel) 15

Metodo 2. Connessione tramite cavo ottico ....16

06 Utilizzo di una connessione wireless alla TV 17

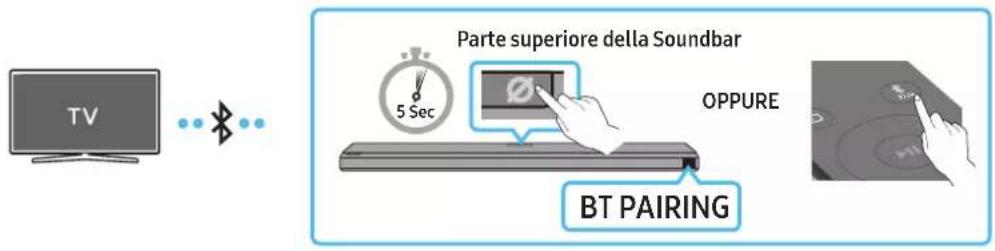

Metodo1. Connessione tramite Bluetooth 17

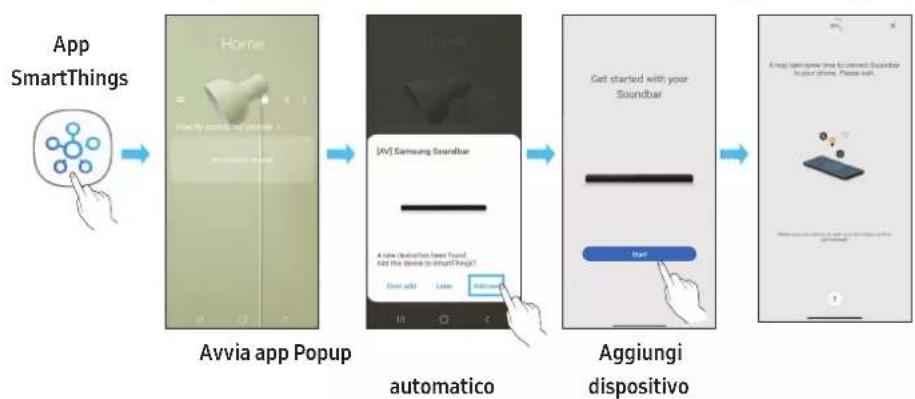

Metodo 2. Connessione tramite Wi-Fi ....18

07 Connessione di un dispositivo esterno 19

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos)....19

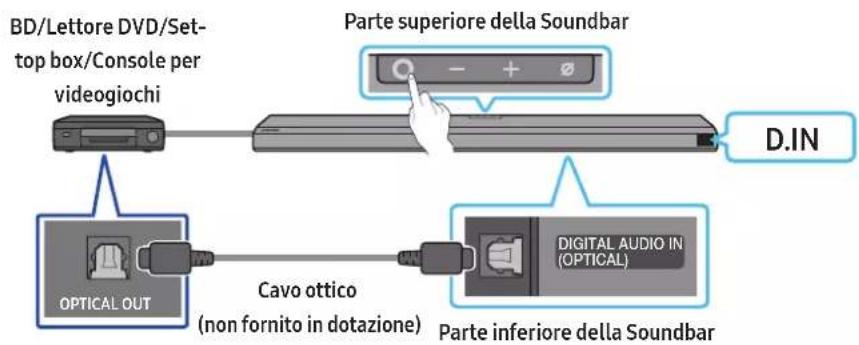

Metodo 2. Connessione tramite cavo ottico ....20

08 Connessione di un dispositivo mobile 21

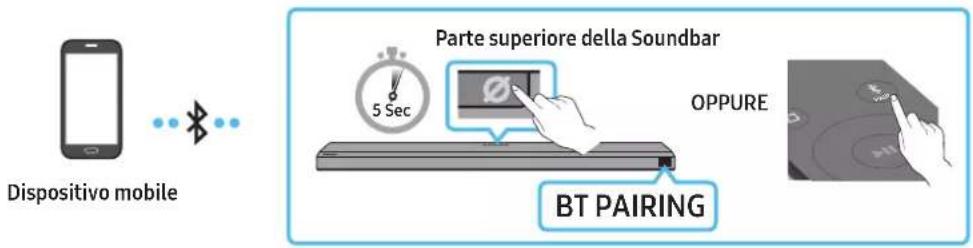

Metodo1. Connessione tramite Bluetooth 21

Metodo 2. Connessione tramite Wi-Fi (rete wireless) 22

Guida introduttiva ad Amazon Alexa (Alexa integrata)....23

Guida introduttiva ad Amazon Alexa con un prodotto Amazon (compatibile con Alexa)....24

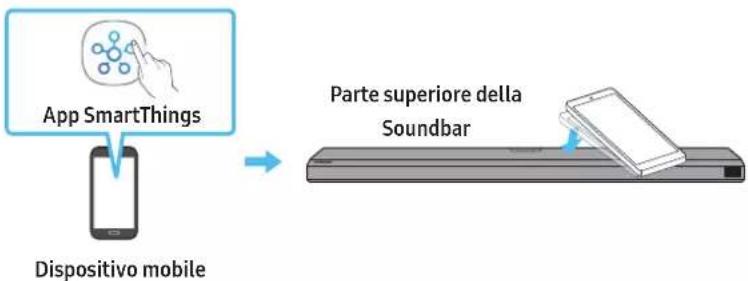

Utilizzo di Tap Sound....25

09 Connessione ad Apple AirPlay 2 26

Collega e utilizza con un prodotto Apple....26

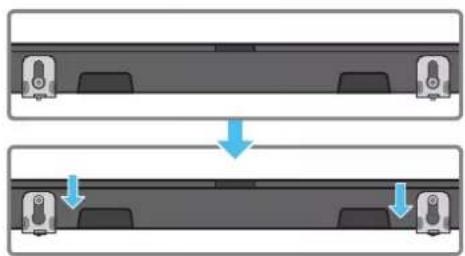

10 Installazione del supporto per montaggio a parete 27

Precauzioni per l'installazione 27

Componenti del supporto per montaggio a parete 27

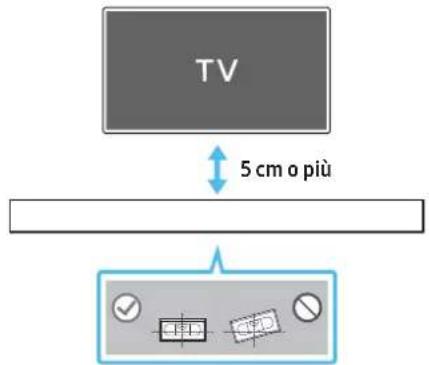

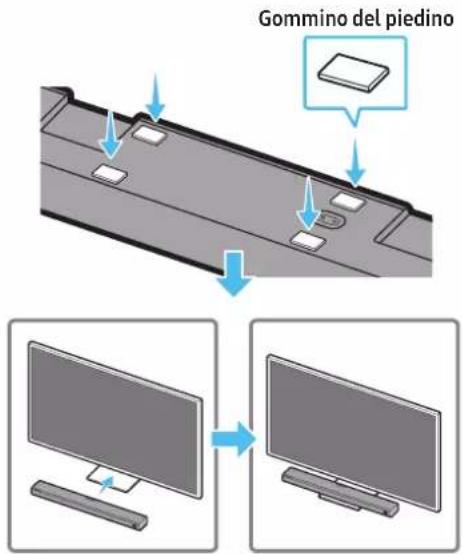

11 Installazione della Soundbar sul piedistallo del TV 28

Componente 28

12 Aggiornamento software 29

Aggiornamento automatico 29

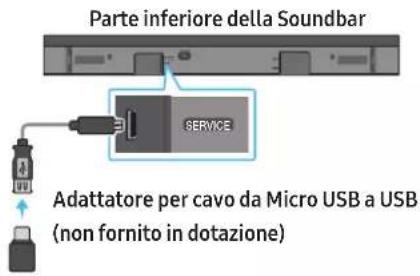

Aggiornamento USB....29

Inizializzazione 30

13 Risoluzione dei problemi 30

14 Licenza 32

15 Avviso di licenza per il software open source 32

16 Note importanti sul servizio 32

17 Specifiche e guida

Specifiche....33

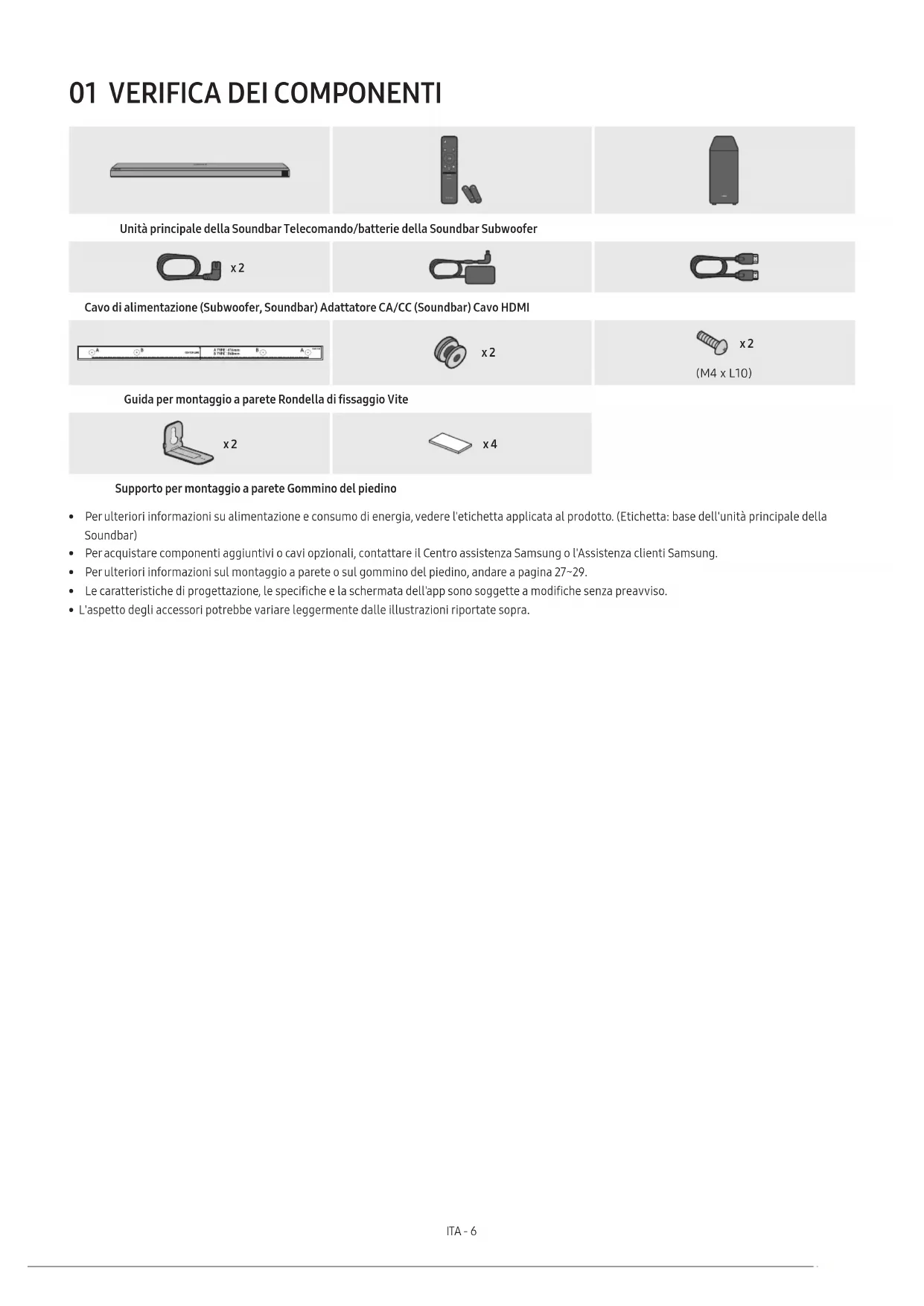

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Telecomando/batterie della Soundbar Subwoofer

Cavo di alimentazione (Subwoofer, Soundbar) Adattatore CA/CC (Soundbar) Cavo HDMI

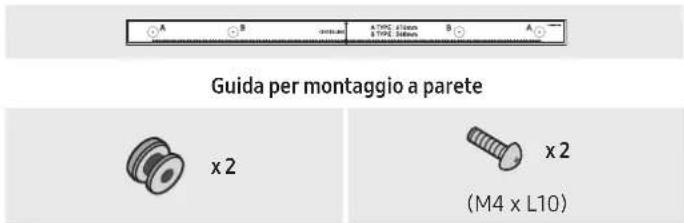

Guida per montaggio a parete Rondella di fissaggio Vite

Supporto per montaggio a parete Gommino del piedino

• Per ulteriori informazioni su alimentazione e consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.
• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 27\~29.
  • Le caratteristiche di progettazione, le specifiche e la schermata dell'app sono soggette a modifiche senza preavviso.
• L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

Pannello anteriore/Pannello superiore della Soundbar

1	Pulsante (Multifunzione)In modalità standby, premere il pulsante (Multifunzione) per accendere la Soundbar.Premere il pulsante Multifunzione per cambiare la sorgente di ingresso.
2	Pulsante—+ (Volume)Consente di regolare il volume.

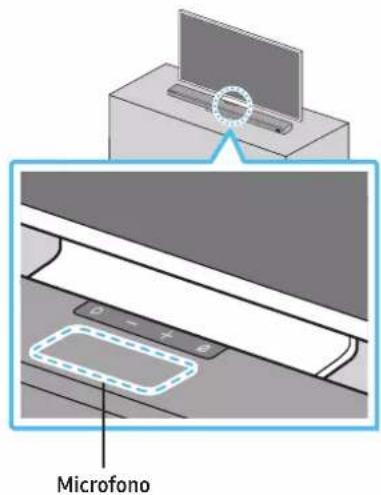

3	Pulsante (Mic On/Off)Premere il tasto per accendere o spegnere il microfono.
4	DisplayConsente di visualizzare lo stato e la modalità corrente del prodotto.D.IN → HDMI → Wi-Fi → BT

• Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizierà a funzionare entro 4-6 secondi.
• L'unità inizierà a riprodurre l'audio dopo 4-5 secondi dall'accensione.
• Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

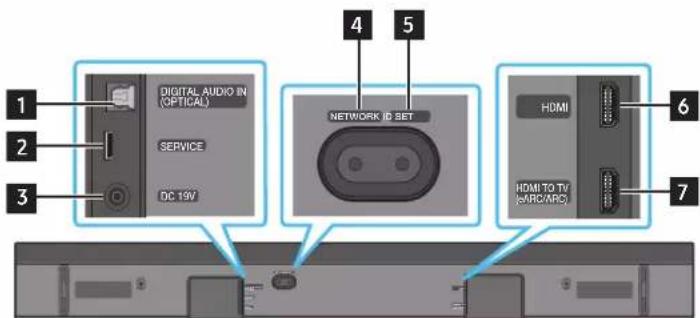

Pannello inferiore della Soundbar

1 DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Vedere pagina 20)

2 SERVICECollegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

3 DC 19V (Ingresso alimentazione)Collegare l'adattatore CA/CC. (Vedere pagina 12)

4 NETWORKPremere per collegare una rete wireless (Wi-Fi) tramite l'app SmartThings.

5 D SETPremere per connettere la Soundbar agli altoparlanti surround e a un subwoofer tramite una rete wireless. (Gli altoparlanti surround sono venduti separatamente).

6 HDMI

Immette i segnali audio e video digitali tramite un cavo HDMI.

Consente il collegamento all'uscita HDMI di un dispositivo esterno. (Vedere pagina 19)

7 HDMI TO TV (eARC/ARC)

Collegare al jack HDMI di una TV. (Vedere pagina 15)

• Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirare afferrandolo per la spina.
  Non tirare afferrando il cavo.
  • Non collegare questa unità o altri componenti a una presa CA finché tutti i collegamenti tra i componenti non sono stati completati.

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio posteriore nella direzione indicata dalla freccia fino a rimuoverlo completamente. Inserire 2 batterie AA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria fino a raggiungere la posizione iniziale.

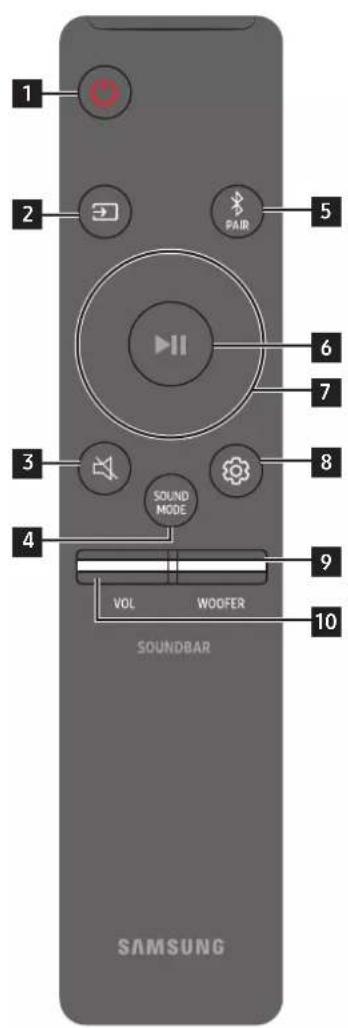

Come utilizzare il telecomando

1	Pulsante di accensione	Consente di accendere e spegnere la Soundbar.Funzione Spegnimento automaticoL'unità si spegne automaticamente nelle situazioni seguenti:Nella modalità D.IN/HDMI/Wi-Fi/BT se non c'è alcun segnale audio da 18 minuti.
2	-Sorgente	Premere per selezionare una sorgente connessa alla Soundbar.
3	Silenziamento	Premere il pulsante (Silenziamento) per disattivare l'audio.Premerlo nuovamente per riattivare l'audio.
4	SOUND MODE	È possibile selezionare il modo audio desiderato scegliendo tra STANDARD, SURROUND, GAME PRO o ADAPTIVE SOUND.STANDARDEmette il suono originale.SURROUNDOffre un campo sonoro più ampio di quello standard.GAME PROFornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.ADAPTIVE SOUNDAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.
5	Bluetooth PAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar.Premere il tasto e attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.
6	Play/Pausa	È possibile riprodurre o mettere in pausa la musica premendo il tasto.

7	Su/Giù/Sinistra/Destra	Premere sulle aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.Navigazione musicaPremere il pulsanteDestropere selezionare il file musicale successivo. Premere il pulsanteSinistroper selezionare il file musicale precedente.ID SETUtilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Mentre i dispositivi sono spenti, tenere premuto il pulsanteSuper 5 secondi per effettuare l'operazione ID SET. (Vedere pagina 13.)
8	Controllo suono	Quando viene premuto, vengono visualizzate impostazioni qualiAVA,TREBLE,BASS,SYNC,CENTER LEVEL,FRONT TOP LEVEL e VIRTUAL ON/OFF in sequenza. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù.Per controllare il volume degli alti o dei bassi, selezionareTREBLEoBASSin Impostazioni audio e regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.Tenere premuto il pulsante(Controllo suono)per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. È possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz utilizzando i pulsantiSinistro/Destro. Ciascuna di queste opzioni può essere regolata su un valore compreso tra -6 e +6 con i pulsanti Su/Giù.(Accertarsi che il modo Audio sia impostata su "STANDARD")Per controllare il volume di ciascun altoparlante, selezionareCENTER LEVELo FRONT TOP LEVEL in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionareSYNCin Controllo suono e impostare il ritardo audio tra 0~300 millisecondi utilizzando i pulsanti Su/Giù.L'opzioneSYNCè supportata solamente per alcune funzioni.Se gli altoparlanti surround sono collegati, selezionareREAR LEVEL, REARTOPLEVELe quindi utilizzare i pulsanti Su/Giùper regolare il volume sull'intervallo compreso tra -6 e +6.La funzione dell'altoparlante VIRTUALpuò essere impostata suON/OFFtramite i pulsanti Su/Giù.
9	LIVELLO WOOFER(BASS)	Premere il pulsante Su o Giù per regolare il livello del woofer (basso) su -12 o tra -6 e +6. Premere il pulsante per impostare il livello del volume del woofer (basso) su 0 (impostazione predefinita).
10	VOLUME	Premere il tasto su o giù per regolare il volume.SilenziamentoPremere il pulsante VOLper disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Amplificatore vocale attivo (AVA)

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.
  • Durante l'analisi non viene salvato nessun dato.

Uso dei tasti nascosti (tasti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (su) Telecomando della	TV acceso/spento (Standby) pagina 11
Su ID SET pagina 13
controllerlo suono)	EQUALIZZATORE 7 bande pagina 10

Specifiche di uscita per le diverse modalità effetti sonori

Effetto Ingresso		Uscita
		Solo con subwoofer	Solo con subwoofer e kit diffusori posteriori wireless
STANDARD	2.0 canali 2.1 canali 2.1 canali
	5.1 canali 3.1 canali 5.1 canali
SURROUND	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali 3.1.2 canali 5.1.4 canali
GAME PRO	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali 3.1.2 canali 5.1.4 canali
ADAPTIVE SOUND	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali 3.1.2 canali 5.1.4 canali

- Quando la sorgente di ingresso è Dolby Atmos®, DTS:X, tramite la configurazione del solo Subwoofer è disponibile l'audio a 3.1.2 canali, mentre con la configurazione del Subwoofer e del Kit altoparlante posteriore wireless è disponibile l'audio a 5.1.4 canali.

- Il Kit altoparlante posteriore wireless Samsung può essere acquistato separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

- Gli altoparlanti surround non riprodurranno audio per l'uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti surround, impostare la modalità effetto su SURROUND.

Regolazione del volume della Soundbar tramite il telecomando del TV

Regolare il volume della Soundbar usando il telecomando della TV.

- Questa funzione può essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.

- Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno.

- Questa funzione è supportata da questi produttori:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.
2. Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguendo questo ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Display		Stato
	(modalità predefinita)	Disabilita il telecomando della TV.
		Abilita il telecomando IR di una TV Samsung.
		Abilita il telecomando IR di una TV di terze parti.

04 CONNESSIONE DELLA SOUNDBAR

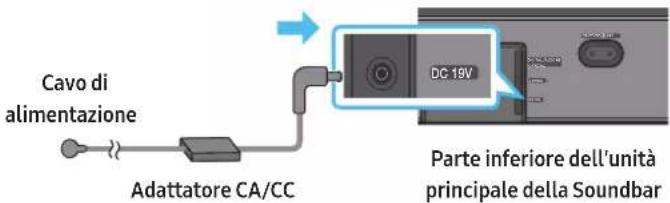

Collegamento del cavo di alimentazione e delle unità

Utilizzare i componenti di alimentazione per collegare il Subwoofer e la Soundbar alla presa elettrica nell'ordine seguente:

- Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

Parte posteriore del subwoofer

1. Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC.

Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

1. Collegare all'alimentazione la Soundbar e il subwoofer. Il subwoofer si collega automaticamente quando viene accesa la Soundbar.

NOTA

• Eseguire l'allacciamento elettrico del Subwoofer prima di collegarlo alla Soundbar. Il Subwoofer si connetterà automaticamente all'accensione della Soundbar.
• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.
• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento manuale del Subwoofer

Prima di eseguire la procedura di collegamento manuale:

• Assicurarsi che i cavi di alimentazione della Soundbar e del Subwoofer siano collegati correttamente.
  • Assicurarsi che la Soundbar sia spenta.

• Spegnere l'unità principale della Soundbar.

• Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

• L'indicatore rosso sulla parte posteriore del diffusore si spegne e l'indicatore blu lampeggia.

Parte posteriore del subwoofer Parte posteriore del subwoofer

1. Premere il pulsante Su sul telecomando per 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar.

3. Al termine dell'operazione ID SET, la Soundbar si accenderà automaticamente.

1. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).

L'indicatore LED LINK smette di lampeggiare e la luce blu rimane fissa quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless.

Indicatori LED nella parte posteriore del Subwoofer

LED Stato Descrizione Risoluzione
	Acceso	Connessione stabilita correttamente (funzionamento normale)	-
	Lampeggiante Recupero della connessione		Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se l'indicatore continua a lampeggiare, provare a collegare manualmente il Subwoofer. Vedere pagina 12.
	Acceso	Standby (con l'unità principale della Soundbar spenta)	Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente.
		Connessione non riuscita	Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 12.
	Lampeggiante Malfunzionamento		Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale.

NOTA

- Se l'unità principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.

• Se nelle vicinanze della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente operativo. Se tra l'unità principale e il Subwooferwireless è presente una parete metallica o in cemento armato, il sistema potrebbe non funzionare affatto poiché il segnale wireless non è in grado di attraversare il metallo.

ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere l'unità lontana da acqua e umidità.
• Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless e al Modulo ricevitore wireless (venduto separatamente) sia libera da ostruzioni.

Collegamento di un SWA-9500S (venduto separatamente) alla Soundbar

Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9500S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.

05 UTILIZZO DI UNA CONNESSIONE CABLATA ALLA TV

Metodo 1. Collegamento con HDMI

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High Speed HDMI Cable with Ethernet.

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.

3. Il messaggio "TV ARC" viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar che diffonde l'audio della TV.

4. Se il TV non emette suoni, premere il pulsante (Multifunzione) sulla parte superiore della Soundbar oppure il pulsante (Sorgente) sul telecomando per selezionare la modalità "D.IN". Lo schermo visualizza i messaggi "D.IN" e "TVARC" in sequenza, quindi l'audio del TV viene riprodotto.

5. Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta "eARC" e l'audio viene riprodotto.
6. Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Home ( ) → Impostazioni ( ⓣ ) → Audio → Impostazioni avanzate → Modalità HDMI-eARC (Auto)).
7. Se il messaggio "TV ARC" non viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.
8. Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTA

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio di uscita digitale" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)

Metodo 2. Connessione tramite cavo ottico

Elenco di controllo propedeutico al collegamento

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Se si utilizza un cavo ottico e i terminali sono dotati di coperture, assicurarsi di rimuovere le coperture.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il pulsante Ⓐ (Multifunzione) sulla parte superiore della Soundbar o il pulsante 📄 (Sorgente) sul telecomando per selezionare la modalità "D.IN".
4. L'audio della TV viene diffuso dalla Soundbar.

Utilizzo della funzione Q-Symphony

Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

- Esempio di menu del TV: TV + [AV] nome serie Soundbar (HDMI)

NOTA

• Può funzionare secondo il codec supportato dal TV.
• Questa funzione è supportata solo quando il cavo HDMI o il cavo ottico (non fornito in dotazione) è collegato.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Uso dell'audio Spacefit

Per qualità audio migliorata tramite l'analisi degli spazi di ascolto.

Per abilitare questa funzione, attivare la modalità Adaptive Sound+ nel menu del TV Samsung

(Home ( Ⓜ ) → Impostazioni ( ⚙ ) → Generali → Impostazioni modalità intelligente → Adaptive Sound+).

NOTA

• La modalità audio della Soundbar verrà impostata automaticamente su Adaptive Sound+ se si abilita la modalità Adaptive Sound+ sul TV.
• Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specifici.

06 UTILIZZO DI UNA CONNESSIONE WIRELESS ALLA TV

Metodo 1. Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1. Premere il pulsante ✝PAIR sul telecomando della Soundbar per attivare la modalità "BTPAIRING".

(OPPURE) a. Premere il pulsante Ⓐ (Multifunzione) sul pannello superiore e selezionare "BT".

In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita.

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante (Mic On/Off) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare la modalità Bluetooth sulla TV Samsung.
   (ad es. Home (n) → Impostazioni (®) → Audio → Uscita audio → Elenco altoparlanti Bluetooth → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))
2. Selezionare "[AV] Samsung Soundbar Q800A / Q810A" dall'elenco visualizzato sullo schermo del TV.
   Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.
3. Dopo aver connesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [Nome TV] "BT".
4. L'audio della TV Samsung viene ora emesso dalla Soundbar.
5. Dopo aver connesso la Soundbar alla TV Samsung una prima volta, utilizzare la modalità "BTREADY" per riconnetterla.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul TV Samsung è presente una Soundbar esistente (ad es. [AV] Samsung Soundbar Q800A / Q810A), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il pulsante Ⓐ (Multifunzione) sulla parte superiore della Soundbar o il pulsante ⚫ (Sorgente) sul telecomando per selezionare una modalità diversa da "BT".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BT PAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.

(Premere il pulsante ✉ PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante ⭕ (Mic On/Off) sulla parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.
• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

- in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

Metodo 2. Connessione tramite Wi-Fi

Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.
• Controllare se il routerwireless (Wi-Fi) è acceso e se il TV è connesso al router.
• Il TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.
• Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 22 per i dettagli su come stabilire una connessione Wi-Fi.

• Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 22, "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

• Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung rilasciati nel 2017 o negli anni successivi

Home ( home ) → Impostazioni ( 📋 → Audio → Uscita audio → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos)

Elenco di controllo propedeutico al collegamento

• Se l'opzione Audio secondario è presente tra le opzioni dell'uscita audio, assicurarsi che sia impostata su Off.
• Assicurarsi che il contenuto supporti il Dolby Atmos®.

1. Utilizzare un cavo HDMI per collegare la porta HDMI OUT del dispositivo esterno e la porta HDMI nella parte inferiore della Soundbar.
2. Utilizzare un cavo HDMI per collegare la porta HDMI IN del TV e la porta HDMI TO TV (eARC/ARC) nella parte inferiore della Soundbar.
3. Accendere la Soundbar, il TV e il dispositivo esterno.
4. Premere il pulsante Ⓐ (Multifunzione) sulla parte superiore della Soundbar o il pulsante 📄 (Sorgente) sul telecomando per selezionare la modalità "HDMI".
5. Il display Soundbar indica che la modalità "HDMI" è al momento selezionata e che la Soundbar inizia a riprodurre l'audio.

NOTA

• Quando si usa Dolby Atmos®: Se la sorgente di ingresso è Dolby Atmos®, l'uscita è a 3.1.2 canali.
• Se è stata attivata la sorgente Dolby Atmos®, sul display anteriore viene visualizzata la scritta "DOLBY ATMOS".
• Configurazione di Dolby Atmos® sul player BD o su altri dispositivi

Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

Specifica segnali UHD supportata (3840 x 2160p)

Frequenza fotogrammi (fps)	Profondità colori RGB	4:4:4 YCbCr 4:4:4 YCbCr	4:2:2 YCbCr 4:2:0
<60	8 bit 0 0 0 0
	10 bit -	-	0 0
	12 bit	-	-	0 0
120	8 bit	-	-	-	-
	10 bit -	-	-	-

• La specifica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Connessione tramite cavo ottico

1. Utilizzare un cavo ottico (non fornito in dotazione) per collegare la porta DIGITAL AUDIO IN (OPTICAL) della Soundbar e la porta OPTICAL OUT del dispositivo esterno.
2. Accendere la Soundbar e il dispositivo esterno.
3. Per selezionare la modalità "D.IN", premere il pulsante Ⓐ (Multifunzione) sulla parte superiore della Soundbar o il pulsante ➕ (Sorgente) sul telecomando.
4. La Soundbar riprodurrà i suoni provenienti dal dispositivo esterno.

08 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

La connessione iniziale

- Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il pulsante ✝PAIR sul telecomando della Soundbar per attivare la modalità "BTPAIRING".

(OPPURE)

a. Premere il pulsante ○ (Multifunzione) sul pannello superiore e selezionare "BT".

In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita.

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante (Mic On/Off) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Sul dispositivo, selezionare "[AV] Samsung Soundbar Q800A / Q810A" dall'elenco visualizzato.

- Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → "BT".

1. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

- Dopo aver collegato la Soundbar al dispositivo mobile una prima volta, utilizzare la modalità "BT READY" per riconnettersi.

Se il dispositivo non si connette

- Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "[AV] Samsung Soundbar Q800A / Q810A"), eliminarla.

- Ripetere i passaggi 1 e 2.

Qual è la differenza tra BT READY e BT PAIRING?

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BTPAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.

(Premere il pulsante ✝ PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante ⭕ (Mic On/Off) sulla parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.
• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

- in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar è in grado di supportare i dati SBC (44,1 kHz, 48 kHz).
• Collegare soltanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth in grado di supportare soltanto la funzione di vivavoce HF (Hands Free).
• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio.

Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

- Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

- Potrebbero verificarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti:

• Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.
• Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente.
• Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

• Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Disconnessione del dispositivo Bluetooth dalla Soundbar

È possibile scollegare un dispositivo Bluetooth dalla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.
- Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il pulsante Ⓐ (Multifunzione) sulla parte superiore della Soundbar o il pulsante 📋 (Sorgente) sul telecomando per passare a una modalità diversa da "BT".

- La disconnessione richiede del tempo poiché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar (il tempo necessario può variare a seconda del dispositivo Bluetooth).

- Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED"

Metodo 2. Connessione tramite Wi-Fi (rete wireless)

Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings.

La connessione iniziale

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).
2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

- Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositivi.

Se la finestra popup non viene visualizzata, premere “+” sulla schermata Home. La Soundbar viene aggiunta all'app.

Guida introduttiva ad Amazon Alexa (Alexa integrata)

• Amazon Alexa è un servizio fornito da Amazon.
- Questa funzione potrebbe non essere supportata in base al modello posseduto e all'area geografica di appartenenza.
- Questa funzione supporta solo alcune lingue e le funzioni supportate potrebbero variare in base all'area geografica.
- Per le specifiche o la compatibilità del prodotto fare riferimento al sito Web Samsung (www.samsung.com).

Alexa consente di riprodurre musica, ascoltare notizie, vedere le previsioni meteo e controllare elettrodomestici.

Per utilizzare Amazon Alexa, è necessario disporre di un account Amazon per connettere la Soundbar attraverso la rete.

1. Installare l'app SmartThings sul dispositivo mobile e avviarla.
2. Inserire le credenziali dell'account Alexa seguendo le istruzioni visualizzate nell'app e accedere al servizio.

"Alexa" OPPURE

Parte superiore della Soundbar

1. Chiamare Alexa o premere il pulsante Ⓐ (Multifunzione) sulla Soundbar per 3 secondi per utilizzare il servizio Alexa.

- Premere il pulsante Ⓐ (Multifunzione) per 3 secondi per chiamare Alexa. Parlare con il pulsante premuto per abilitare il riconoscimento vocale.

Usare i comandi vocali per controllare la Soundbar

Trigger + Comando

Da provare Esempio di cosa dire
Controllo volume	“Alexa, aumenta il volume.”
	“Alexa, diminuisci il volume”
Ascolto di contenuto in streaming da Amazon Music	“Alexa, riproduci della musica jazz”
Controllo riproduzione	“Alexa, riproduci la canzone successiva.”
	“Alexa, ferma la musica.”
	“Alexa, come si chiama questa canzone?”
Informazioni meteo	“Alexa, che tempo fa?”
Programmazione timer	“Alexa, imposta un timer di 10 minuti.”

Guida introduttiva ad Amazon Alexa con un prodotto Amazon (compatibile con Alexa)

• Questa funzione potrebbe non essere supportata in base al modello posseduto e all'area geografica di appartenenza.
• Questa funzione supporta solo alcune lingue e le funzioni supportate potrebbero variare in base all'area geografica.
• Per le specifiche o la compatibilità del prodotto fare riferimento al sito Web Samsung (www.samsung.com).
• Il servizio è fornito da Amazon e può essere terminato in qualsiasi momento. Samsung non si assume alcuna responsabilità per la disponibilità del servizio.
• La schermata dell'app Amazon Alexa è soggetta a modifiche senza preavviso.

Collega e utilizza con un prodotto Amazon (Amazon Echo)

È possibile utilizzare un prodotto Amazon Echo per controllare la Soundbar e usufruire dei servizi musicali forniti da Amazon Echo.

Per utilizzare Amazon Alexa, è necessario disporre di un account Amazon per connettere la Soundbar attraverso la rete.

1. Installare l'app SmartThings sul dispositivo mobile e avviarla.
2. Inserire le credenziali dell'account Alexa seguendo le istruzioni visualizzate nell'app e accedere al servizio.

Usare i comandi vocali per controllare la Soundbar

- I servizi di Amazon Echo utilizzabili con la Soundbar sono limitati alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsioni meteorologiche, è necessario utilizzare un prodotto Amazon Echo.

Trigger + Comando + Nome altoparlante

* Per usare i comandi vocali per controllare la Soundbar denominata "Sala"

Azione Comando vocale
Per impostare il livello di volume su 5	“Alexa Imposta il volume su 5 su Sala”
Per aumentare il livello di volume	“Alexa Alza il volume su Sala”
Per disattivare l'audio	“Alexa Disattiva l'audio su Sala”
Per ascoltare una stazione radio denominata KISS FM	“Alexa Riproduci Kiss FM su Sala”
Per riprodurre la canzone successiva	“Alexa Prossima canzone su Sala”
Per arrestare l'audio	“Alexa Arresta su Sala”
Per disattivare l'audio	“Alexa Disattiva su Sala”

Utilizzo di Tap Sound

Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Peri dettagli su come attivare la funzione, consultare "Impostazione della funzione Tap Sound" di seguito.
3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Start now" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

5. Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.
   • Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.

6. Si consiglia di utilizzare una cover per il dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
7. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Impostazione della funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→☀) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata.

NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

Questa funzione potrebbe non essere disponibile in alcuni Paesi.

Collega e utilizza con un prodotto Apple

• Con AirPlay 2, puoi controllare il sistema audio di casa tua dal tuo iPhone, iPad, HomePod, o Apple TV.
• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive.

NOTA

- Verificare che la Soundbar sia connessa al Wi-Fi (consultare Metodo 2. Connessione tramite Wi-Fi (rete wireless)).

10 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su una parete verticale.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare viti o tasselli di fissaggio appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare viti di montaggio a parete in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.
- Diametro: M5
– Lunghezza: consigliati almeno 35 mm.
- Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.
- Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero verificarsi scosse elettriche.

Componenti del supporto per montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere a livello.

3. Installare la Soundbar almeno 5 cm sotto il TV se quest'ultimo è montato sulla parete.

1. Allineare la linea centrale della Guida per il montaggio a parete con il centro del TV (se si è deciso di montare la Soundbar sotto al TV) e fissare la Guida per il montaggio a parete al muro con del nastro adesivo.
2. Se la Soundbar non verrà montata sotto al TV, posizionare la linea centrale al centro della superficie di installazione.

1. Spingere la punta di una penna o di una matita nel centro dei disegni TIPO A su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la Guida per il montaggio a parete.

1. Utilizzando il trapano con una punta delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inserire viti o tasselli adeguati nei fori prima di inserire le viti di montaggio. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Installare le 2 staffe di montaggio a parete nell'orientamento corretto sulla parte inferiore della Soundbar utilizzando 2 viti.

- Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar.

Parte posteriore della Soundbar Estremità destra della Soundbar

1. Installare la Soundbar con le staffe di montaggio a parete fissando tali staffe sulle viti di sostegno posizionate sulla parete.

1. Far scorrere la Soundbar verso il basso come mostrato di seguito per fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

- Inserire le viti di sostegno nella parte larga (inferiore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso per fare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno.

11 INSTALLAZIONE DELLA SOUNDBAR SUL PIEDISTALLO DEL TV

Componente

Gommino del piedino

Fissare il Gommino del piedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Non dimenticare di montare i Gommini dei piedini per fare in modo che i due dispositivi non poggino fuori dai bordi del piedistallo del TV. Fare riferimento alla seguente figura.

Collocare la Soundbar sul piedistallo di una TV.

Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

A questo punto, posizionare il microfono nella parte anteriore del piedistallo per non interferire con il riconoscimento vocale.

Estremità destra della Soundbar

NOTA

• Assicurarsi che la Soundbar sia posizionata su una superficie piana e solida.
• Una distanza insufficiente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.

Aggiornamento automatico

Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

- Per utilizzare la funzione Aggiornamento automatico, la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet.

Aggiornamento USB

Samsung potrebbe in futuro rendere disponibili aggiornamenti per il firmware di sistema della Soundbar.

Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al sito Web Samsung (www.samsung.com) → cercare il nome del modello nell'opzione di menu dell'assistenza clienti.
2. Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.
3. Scaricare il file di aggiornamento (tipo USB).
4. Decomprimere il file per creare una cartella con il nome file.
5. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla Soundbar.
6. Accendere la Soundbar. L'aggiornamento del prodotto viene avviato entro 3 minuti e viene visualizzato il messaggio "UPDATE".
7. Durante l'aggiornamento, non spegnere o rimuovere l'USB.
8. Se il messaggio "UPDATE" non viene visualizzato sul display, scollegare e ricollegare il cavo di alimentazione alla Soundbar.
9. Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.
10. A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.

Inizializzazione

Parte superiore della Soundbar

Con la Soundbar accesa, premere i pulsanti (Volume) sul corpo in contemporanea per almeno 5 secondi. Viene visualizzato il messaggio "INIT" sul display e la Soundbar viene inizializzata.

ATTENZIONE

- Verranno inizializzate tutte le impostazioni della Soundbar. Assicurarsi di eseguire questa procedura soltanto se l'inizializzazione è necessaria.

13 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende

- Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare

• Disinserire e reinserire il cavo di alimentazione.
• Rimuovere il cavo di alimentazione dal dispositivo esterno e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Vedere pagina 9.)

Se il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
• Sostituire le batterie.

La Soundbar non emette suoni

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Home (m) → Impostazioni (→ Audio → Uscita audio → Seleziona Soundbar)
• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
• Inizializzare il prodotto e riprovare. (Vedere pagina 30.)

Il Subwoofer non emette suoni

• Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il Subwoofer se l'indicatore lampeggia in blu o diventa rosso. (Vedere pagina 12.)
• Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
• Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso

• Il volume originale del contenuto riprodotto potrebbe essere basso.
  Provare a regolare il livello del subwoofer. (Vedere pagina 10.)
• Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 15.)
• La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Collegare direttamente la Soundbar.
• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Home (☑) → Impostazioni (☑) → Generali → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ON)
• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. (TV Samsung: Home (→ Impostazioni (→ Audio → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

L'audio non viene riprodotto quando il collegamento al TV viene effettuato nella modalità HDMI TO TV (eARC/ARC)

- Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Home (m) → Impostazioni (→ Audio → Impostazioni avanzate → Formato audio uscita digitale)

La Soundbar non si connette tramite Bluetooth

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante ✝ PAIR sul telecomando oppure premere il pulsante 📋 Mic On/Off) sul dispositivo per almeno 5 secondi.)
• Se la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
• Riconnetterlo dopo aver rimosso l'elenco degli altoparlanti Bluetooth sul dispositivo da connettere. (TV Samsung: Home → Impostazioni (→ Audio → Sound Output → Elenco altoparlanti Bluetooth)
• Il collegamento automatico della TV potrebbe essere disabilitato. Mentre la Soundbar è nello stato "BT READY", tenere premuto il pulsante Sinistro sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzata la scritta OFF-TV CONNECT, tenere nuovamente premuto il pulsante Sinistro per 5 secondi per cambiare la selezione.
• Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
• Inizializzare il prodotto e riprovare. (Vedere pagina 30.)

L'audio si interrompe se connesso tramite Bluetooth

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano dalla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso.

Impossibile collegarsi al Wi-Fi

• Verificare se il router wireless è acceso.
• Spegnere il router, riaccenderlo, quindi riprovare.
• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.
• Se il router wireless è nuovo, è necessario riconfigurare le impostazioni di rete del diffusore.

La Soundbar non si accende automaticamente con il TV

- Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

La funzione AVA non è disponibile nei casi seguenti.

• La funzione AVA non sarà disponibile con la funzione Q-symphony.
• La funzione AVA non sarà disponibile se il microfono è spento.

14 LICENZA

Dolby

ATMOS

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come
• Per il software Spotify soggetto a licenze di terzi vai su: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com)

16 NOTE IMPORTANTI SUL SERVIZIO

• Le figure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.
• Potrebbe venire addebitato un costo amministrativo nei seguenti casi: (a) l'utente richiede l'assistenza di un tecnico e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente). (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
• Prima della visita di un tecnico, l'utente viene informato dell'importo del costo amministrativo.

17 SPECIFICHE E GUIDA

Specifiche

Nome modello HW-Q800A / HW-Q810A
Peso 3,6 kg
Dimensioni (L x A x P) 980,0 x 60,0 x 115,0 mm
Intervallo di temperatura di esercizio da +5 °C a +35 °C
Intervallo di umidità operativa 10 % ~ 75%
AMPLIFICATOREPotenza di uscita nominale ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Formati di riproduzione supportati	Dolby 5.1ch/Dolby Digital Plus/Dolby TRUE HD/Dolby ATMOS DTS 5.1ch/DTS HD/DTS-HD Master Audio/DTS:X/LPCM 8Ch
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz e 5,47 GHz – 5,725 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore BT 100mW a 2,4GHz – 2,4835GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775GHz – 5,875GHz
Nome subwoofer PS-WA85B
Peso 9,8 kg
Dimensioni (L x A x P) 210,0 x 403,0 x 403,0 mm
AMPLIFICATOREPotenza di uscita nominale 160 W
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775GHz – 5,875GHz

NOTA

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Il peso e le dimensioni sono approssimativi.

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Consumo di energia complessivo in standby (W)	5,5 W
Wi-FiMetodo di disattivazione della porta	Premere il pulsante ID SET sul pannello inferiore della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
BluetoothMetodo di disattivazione della porta	Premere il pulsante NETWORK sul pannello inferiore della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

- Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

La funzione 5 GHz WLAN (Wi-Fi o SRD) di questa apparecchiatura può essere utilizzata solo in ambienti interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO DELLA COMMISSIONE (UE) 2019/1782

Requisiti di progettazione eco-compatibile per gli alimentatori esterni:

www.samsung.com/global/ecodesign_component

DROŠĪBAS INFORMĀCIJA

DROŠĪBAS BRĪDINĀJUMI

LAI SAMAZINĀTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NENOŅEMIET PĀRSEGU (VAI KORPUSA AIZMUGURI).

IERİCES IEKŠPUSĚ NEATRODAS NEVIENA DETALA, KURAS APKOPE BŮTU JÄVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĚTIEM APKOPES SPECIĀLISTIEM.

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare		leşire
		Doar cu subwoofer	Cu subwoofer și cu kitul wireless de difuzoare spate
STANDARD	2.0 canale 2.1 canale 2.1 canale
	5.1 canale 3.1 canale 5.1 canale
SURROUND	2.0 canale 3.1.2 canale 5.1.4 canale
	5.1 canale 3.1.2 canale 5.1.4 canale
GAME PRO	2.0 canale 3.1.2 canale 5.1.4 canale
	5.1 canale 3.1.2 canale 5.1.4 canale
ADAPTIVE SOUND	2.0 canale 3.1.2 canale 5.1.4 canale
	5.1 canale 3.1.2 canale 5.1.4 canale
