Type product	Soundbar met draadloze subwoofer
Merk	Samsung
Model	HW-Q810A
Afmetingen (B x H x D)	980,0 x 60,0 x 115,0 mm
Gewicht soundbar	3,6 kg
Gewicht subwoofer	9,8 kg
Voeding	AC/DC-adapter 19 V, netsnoer
Standby-verbruik	5,5 W
Totaal uitgangsvermogen	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Draadloze connectiviteit	Bluetooth, Wi-Fi, AirPlay 2
Bedrade connectiviteit	HDMI (eARC/ARC), optische ingang, USB (service)
Ondersteunde audioformaten	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanalen
Aantal kanalen	3.1.2 (zonder surrounds) of 5.1.4 (met kit SWA-9500S)
Geluidsmodi	Standaard, Surround, Game Pro, Adaptive Sound
Speciale functies	Active Voice Amplifier (AVA), Q-Symphony, Spacefit Sound, Tap Sound, geïntegreerde Amazon Alexa
Wandmontage	Mogelijk (bevestigingsmateriaal meegeleverd)
Bedrijfstemperatuur	+5 °C tot +35 °C
Luchtvochtigheid tijdens gebruik	10% tot 75%
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een zachte, droge doek
Veiligheid	Niet blootstellen aan regen of vocht; bij onweer de stekker eruit trekken
Onderdelen en repareerbaarheid	Neem contact op met een Samsung-servicecentrum voor onderdelen

Veelgestelde vragen - HW-Q810A SAMSUNG

Hoe verbind ik de soundbar met mijn televisie?

Gebruik een HDMI-kabel om de HDMI TO TV (eARC/ARC)-poort van de soundbar aan te sluiten op de HDMI IN (ARC)-poort van de televisie. Schakel vervolgens beide apparaten in en selecteer de bron 'D.IN' op de soundbar. U kunt ook een optische kabel of een Bluetooth/Wi-Fi-verbinding gebruiken.

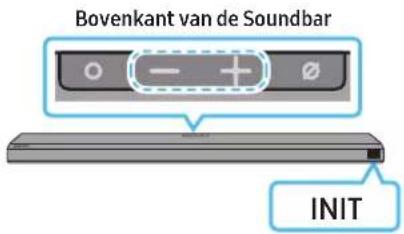

Hoe reset ik de Samsung HW-Q810A soundbar?

Houd de toetsen + en - (Volume) op de soundbar minstens 5 seconden ingedrukt. Het scherm toont 'INIT' en de soundbar wordt gereset. Let op: alle instellingen worden gewist.

Waarom werkt de subwoofer niet?

Controleer of het LINK-lampje op de achterkant van de subwoofer continu blauw brandt. Knippert het of is het rood, voer dan een handmatige verbinding uit: houd de toets ID SET op de achterkant van de subwoofer 5 seconden ingedrukt, vervolgens de Omhoog-toets van de afstandsbediening 5 seconden.

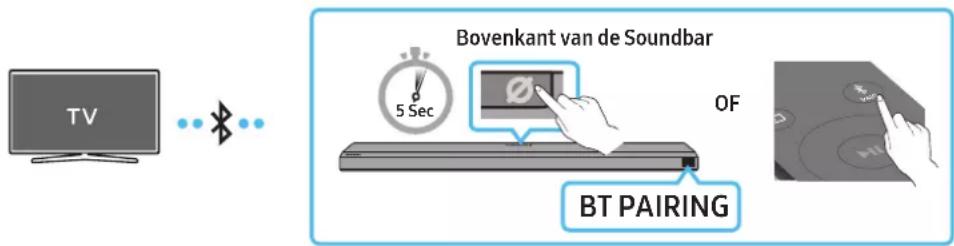

Hoe verbind ik de soundbar via Bluetooth?

Druk op de toets PAIR van de afstandsbediening om over te schakelen naar de modus 'BT PAIRING'. Selecteer op uw mobiele apparaat '[AV] Samsung Soundbar Q800A / Q810A' in de Bluetooth-lijst.

Wat te doen als de afstandsbediening niet werkt?

Richt de afstandsbediening rechtstreeks op de soundbar en vervang de batterijen door nieuwe (2 AA-batterijen). Als het probleem aanhoudt, verwijder dan eventuele obstakels of storingsbronnen.

Hoe werk ik de software van de soundbar bij?

Via een Wi-Fi-verbinding wordt de update automatisch uitgevoerd. U kunt ook het bestand downloaden van de Samsung-website, uitpakken op een USB-stick, de stick aansluiten op de SERVICE-poort en de soundbar inschakelen. Het scherm toont 'UPDATE'.

De soundbar gaat niet aan, wat moet ik doen?

Controleer of het netsnoer correct is aangesloten op de soundbar en op een werkend stopcontact. Probeer de stekker er een paar seconden uit te trekken en weer in te steken.

Hoe pas ik het niveau van de lage tonen (subwoofer) aan?

Gebruik de toets WOOFER op de afstandsbediening om het niveau te verhogen of te verlagen. U kunt ook de instelling openen via het menu 'Audio-instellingen' door de betreffende toets ingedrukt te houden.

Is het mogelijk om de soundbar als extra surround speakers te gebruiken?

Ja, u kunt de draadloze achterspeakerset Samsung SWA-9500S (apart verkrijgbaar) aansluiten. Volg de instructies in de handleiding van de set voor het koppelen.

Hoe gebruik ik Amazon Alexa met de soundbar?

Installeer de SmartThings-app op uw mobiele telefoon, verbind de soundbar met Wi-Fi en koppel uw Amazon-account. Houd de toets Multi-functie op de soundbar 3 seconden ingedrukt om Alexa te activeren.

GEBRUIKSAANWIJZING HW-Q810A SAMSUNG

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden.

	LET OP
	RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN.
	Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk.
	Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.
	Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een stroomkabel, dan MOET het product een betrouwbare aansluiting op aarde (massa) hebben.
	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
	Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.
	Let op. Raadpleeg voor gebruik de instructies: Dit symbool geeft aan dat de gebruiker de gebruikershandleiding moet raadplegen voor meer informatie over de veiligheid.

WAARSCHUWING

- Om het risico op brand of een elektrische schok te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht.

LET OP

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEEKT U DE BREDE STEKKER IN DE BREDE GLEUF, DEZE MOET ER VOLLEDIG INGESTOKEN WORDEN.
• Dit apparaat moet altijd worden aangesloten op een stopcontact met een beschermende aardaansluiting.
• Om het apparaat van de stroom te halen, moet de stekker uit het stopcontact worden getrokken. Daarom moet deze stekker altijd goed bereikbaar zijn.
• Het apparaat mag niet worden blootgesteld aan druppels of spetters. Zet geen objecten met vloeistof, zoals vazen, op het apparaat.
• Om het apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact halen. Daarom moet de stekker altijd gemakkelijk bereikbaar zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats het product horizontaal op een geschikt oppervlak (meubel) en laat voldoende ruimte rondom voor ventilatie (7-10 cm). Zorg ervoor dat de ventilatieopeningen niet zijn afgedekt. Plaats het apparaat niet op versterkers of andere apparaten die heel warm kunnen worden. Dit apparaat is ontworpen voor continu gebruik.

Haal de stekker uit het stopcontact om het apparaat volledig uit te schakelen. Koppel het toestel los als u van plan bent om het voor een langere periode niet te gebruiken.

1. Trek bij onweer de stekker uit het stopcontact. Het apparaat kan beschadigd raken bij spanningspieken bij bliksem.
2. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Hierdoor kan het immers oververhit raken waardoor het niet meer naar behoren werkt.
3. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker van het netsnoer uit het stopcontact als het apparaat niet naar behoren werkt. Het product is niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik bedoeld. Er kan condens ontstaan als het product in een koude omgeving is bewaard. Als u het apparaat in de winter vervoert, wacht u ongeveer 2 uren tot het apparaat de kamertemperatuur heeft bereikt alvorens u het gebruikt.
4. De accu die voor dit product wordt gebruikt, bevat chemicaliën die schadelijk zijn voor het milieu. Gooi de accu niet bij het huishoudelijk afval. Stel de accu niet bloot aan overmatige warmte, direct zonlicht of vuur. Maak geen kortsluiting, demonteer de accu niet en zorg ervoor dat hij niet oververhit raakt.

LET OP: Gevaar voor ontploffing als de accu niet op de correcte wijze wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.

INHOUD

01 De componenten controleren 6

02 Productoverzicht 7

Voorkant/bovenkant van de Soundbar 7

Onderkant van de Soundbar 7

03 De afstandsbediening van de Soundbar gebruiken 9

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2)....9

Hoe de afstandsbediening gebruiken 9

Actieve spraakversterker (AVA - Active Voice Amplifier) 10

De verborgen knoppen gebruiken (knoppen met meerdere functies) 10

Uitvoerspecificaties voor de verschillende geluidseffectmodi 11

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv 11

04 De Soundbar aansluiten 12

De stroom en apparaten aansluiten 12

- De subwoofer handmatig verbinden 12

- Led-indicatielampjes achteraan de subwoofer....13

Een SWA-9500S (apart verkrijgbaar) aansluiten op uw Soundbar....14

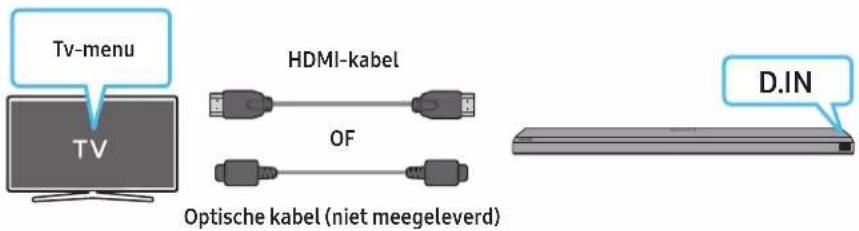

05 Een bedrade verbinding naar de tv gebruiken 15

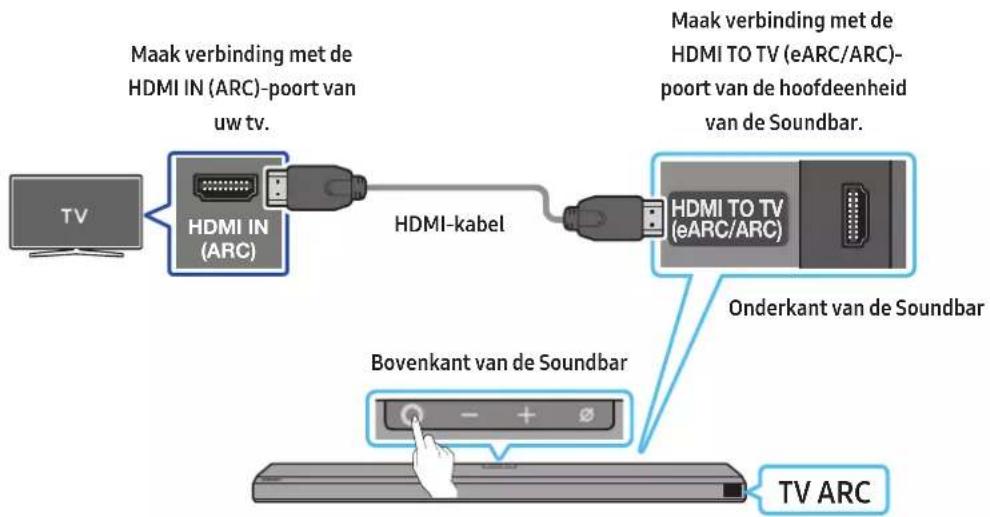

Methode 1. Aansluiten met HDMI 15

- Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt 15

Methode 2. Verbinden met een optische kabel....16

06 Een draadloze verbinding naar de tv gebruiken 17

Methode 1. Verbinden via Bluetooth.... 17

Methode 2. Verbinden via Wi-Fi....18

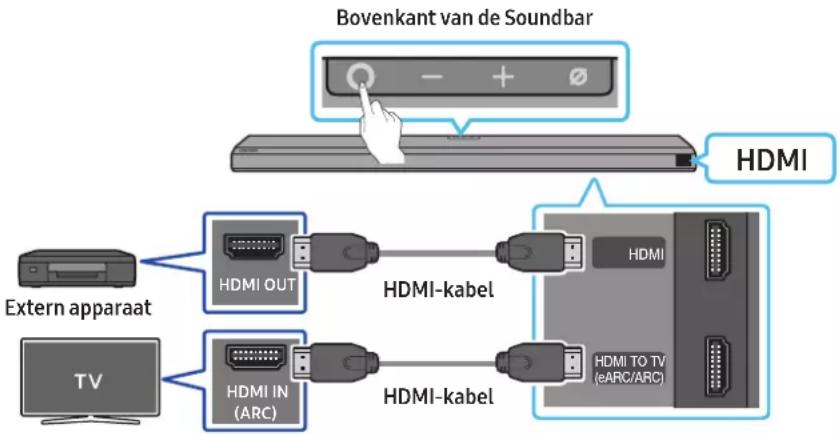

07 Een extern apparaat verbinden 19

Methode 1. Verbinding maken met behulp van een HDMI-kabel (in staat om Dolby Atmos te decoderen en af te spelen) .... 19

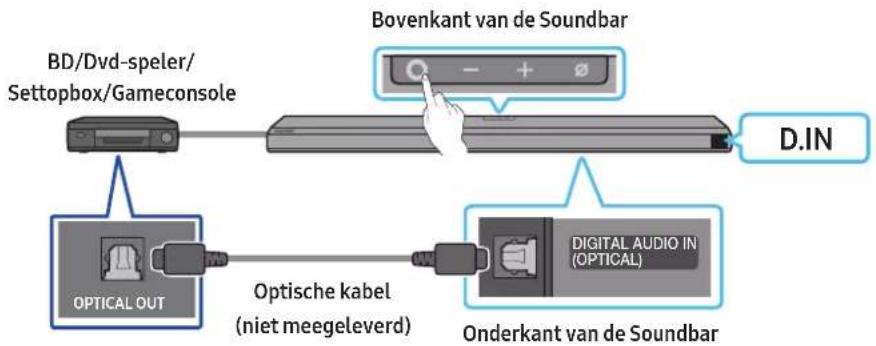

Methode 2. Verbinden met een optische kabel....20

08 Een mobiel apparaat verbinden 21

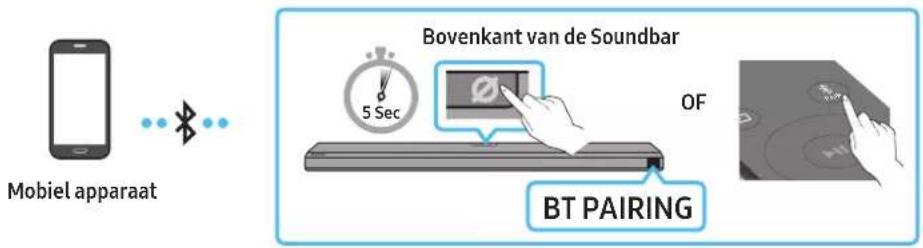

Methode 1. Verbinden via Bluetooth....21

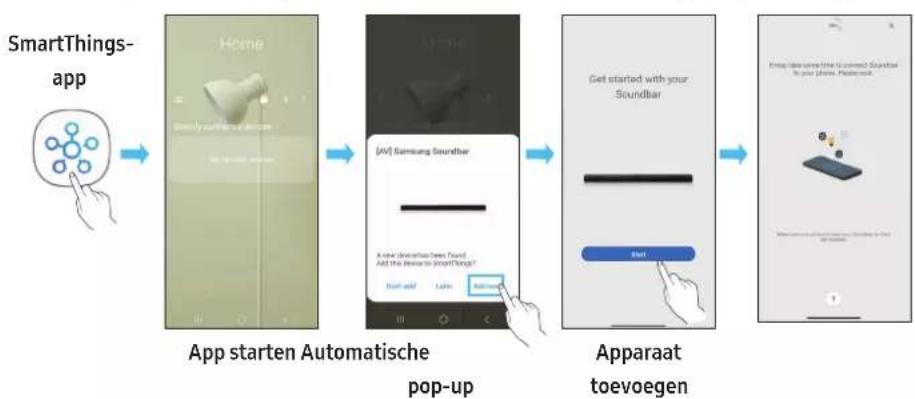

Methode 2. Verbinden via Wi-Fi (draadloos netwerk) 22

Aan de slag met Amazon Alexa (ingebouwde Alexa)....23

Aan de slag met Alexa op een Amazon-product (werkt met Alexa) 24

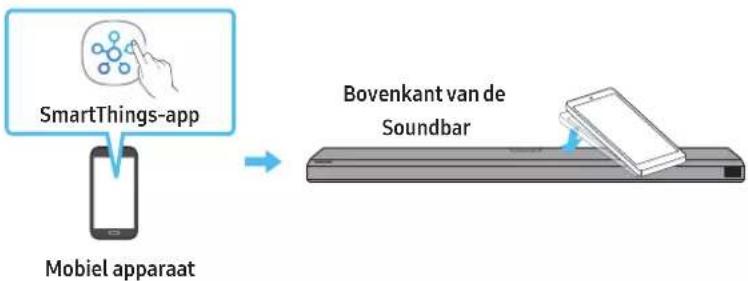

Tap Sound gebruiken....25

09 Verbinden met Apple AirPlay 2 26

Verbinden en gebruiken met een Apple-product....26

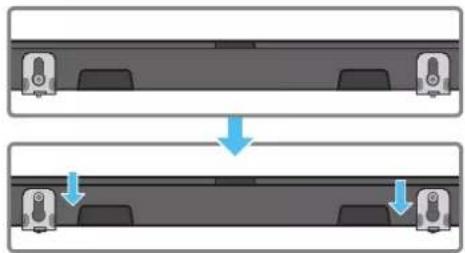

10 De wandmontage installeren 27

Voorzorgsmaatregelen bij de installatie 27

Componenten voor wandmontage 27

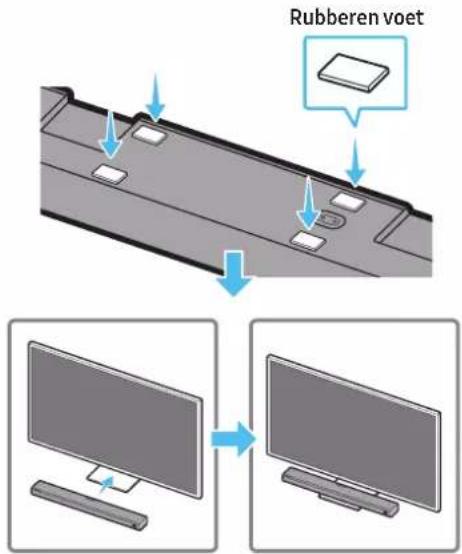

11 De Soundbar installeren boven een tv-voet 28

Onderdeel 28

12 Software Update 29

15 Open Source-licentiekennisgeving 32

16 Belangrijke opmerkingen over de service 32

17 Specificaties en handleiding 33

Specificaties....33

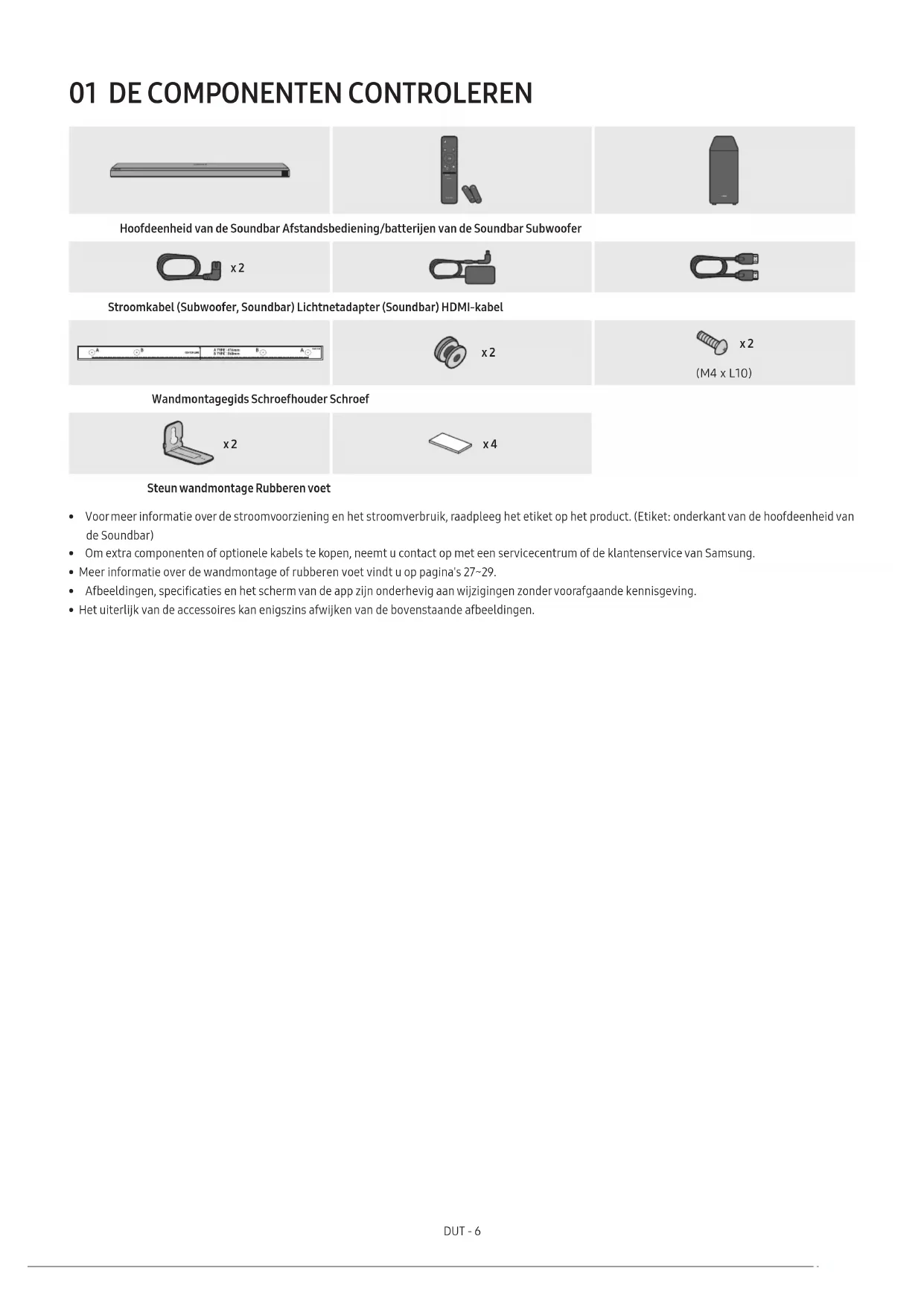

01 DE COMPONENTEN CONTROLEREN

Hoofdeenheid van de Soundbar Afstandsbediening/batterijen van de Soundbar Subwoofer

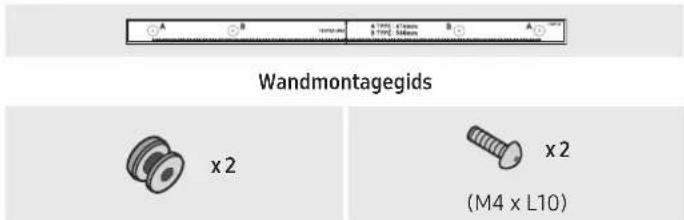

Wandmontagegids Schroefhouder Schroef

Steun wandmontage Rubberen voet

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.
• Meer informatie over de wandmontage of rubberen voet vindt u op pagina's 27\~29.
• Afbeeldingen, specificaties en het scherm van de app zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

02 PRODUCTOVERZICHT

Voorkant/bovenkant van de Soundbar

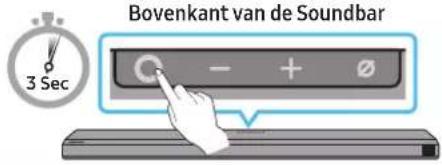

1	○ (Multifunctie)-knop• Als de soundbar in stand-by-modus is, drukt u op de ○ (Multifunctie)-knop om de Soundbar in te schakelen.• Druk op de IVultifunctie)-knop om de invoerbron te wijzigen.
2	— +(Volume)-knopHiermee past u het volume aan.
3	∅ (Mic Aan/Uit)-knopDruk op de knop om de microfoon in of uit te schakelen.
4	SchermGeeft de status en de huidige modus van het product weer.D.IN → HDMI → Wi-Fi → BT

- Wanneer u het netsnoer aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden gebruiken.

- Wanneer u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid uitkomt.

- Als u geluiden van zowel de tv als de Soundbar hoort, gaat u naar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Externe luidspreker.

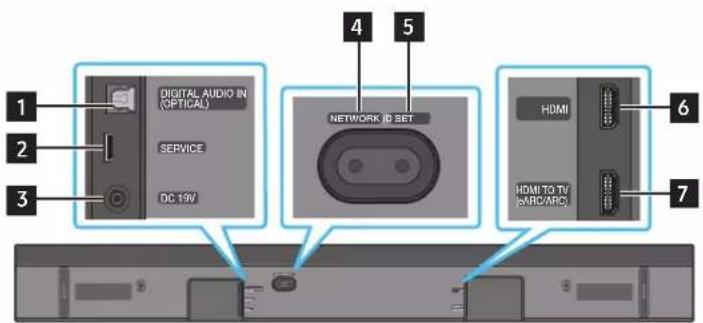

Onderkant van de Soundbar

1 DIGITAL AUDIO IN (OPTICAL)Sluit aan op de digitale (optische) uitgang van een extern apparaat. (Zie pagina 20)

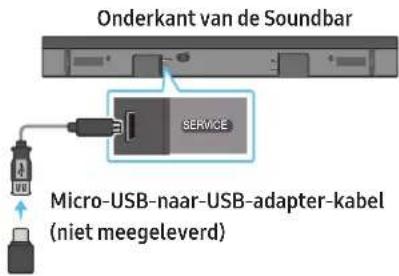

2 SERVICESluit een USB-opslagapparaat aan om de software van het product bij te werken.

3 DC 19V (Voeding in)Sluit aan op de stroomadapter. (Zie pagina 12)

4 NETWORKDruk om verbinding te maken met een draadloos netwerk (wifi) via deSmartThings-app.

5 D SETDruk om de Soundbar draadloos te verbinden met de surround-luidsprekers en een subwoofer. (De surround-luidspreker is afzonderlijk verkrijgbaar.)

6 HDMI

Voert tegelijkertijd digitale video- en audiosignalen in met een HDMI-kabel. Sluit aan op de HDMI-uitgang van een extern apparaat. (Zie pagina 19)

7 HDMI TO TV (eARC/ARC)

Sluit aan op de HDMI-aansluiting van een tv. (Zie pagina 15)

• Als u de stroomkabel van de AC/DC-stroomadapter uit het stopcontact wilt halen, trek dan aan de stekker. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zijn aangesloten.

03 DE AFSTANDSBEDIENING VAN DE SOUNDBAR GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2)

Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd. Plaats 2 AA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif het batterijdeksel terug op zijn plaats.

Hoe de afstandsbediening gebruiken

1	Stroom	Hiermee schakelt u de Soundbar in en uit.Functie Auto Power DownHet toestel wordt automatisch uitgeschakeld in de volgende situaties:In D.IN- / HDMI- / Wi-Fi- / BT-modus als er gedurende 18 minuten geen audiosignaal is.
2	-Bron	Druk hierop om een met de Soundbar verbonden bron te selecteren.
3	Dempen	Druk op de knop (Dempen) om het geluid te dempen.Druk opnieuw op de knop om het geluid niet meer te dempen.
4	SOUND MODE	U kunt de gewenste geluidsmodus selecteren door STANDARD, SURROUND, GAME PRO of ADAPTIVE SOUND te kiezen.STANDARDVoert het originele geluid uit.SURROUNDBiedt een breder geluidsveld dan standaard.GAME PROBiedt stereoscopisch geluid voor levensechte actie tijdens het gamen.ADAPTIVE SOUNDAnalyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.
5	-Bluetooth PAIR	Schakel de Soundbar naar de Bluetooth-koppelingsmodus. Druk op de knop en wacht op het scherm "BT PAIRING" om een nieuw Bluetooth-apparaat te koppelen.
6	Afspelen / Pauzeren	U kunt muziek ook afspelen of onderbreken door op de knop te drukken.

7	Omhoog/Omlaag/Links/Rechts	Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren.Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.Muziek overslaanDruk op de Rechter-knop om het volgende muziekbestand te selecteren. Druk op de Linker-knop om het vorige muziekbestand te selecteren.ID SETGebruik deze optie wanneer de subwoofer of surroundluidsprekers niet zijn aangesloten of opnieuw moeten worden aangesloten.Wanneer het apparaat is uitgeschakeld, drukt u gedurende 5 seconden op de knop Omhoog om ID SET uit te voeren.(Zie pagina 13.)
8	Geluidsregeling	Wanneer dit is ingedrukt, worden instelitems als AVA, TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL, en VIRTUAL ON/OFF in volgorde weergegeven. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag.Om het volume van de hoge of lage tonen in te stellen, selecteert u TREBLE of BASS in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6~+6 met behulp van de knoppen Omhoog/Omlaag.Druk gedurende 5 seconden op de knop (Geluidsregeling) om het geluid voor elke frequentieband in te stellen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz selecteren met de knoppen Links/Rechts en elke knop kan worden ingesteld tussen -6 en +6 met de knoppen Omhoog/Omlaag.(Controleer of de Geluidsmodus is ingesteld op 'STANDARD')Om het volume van elke luidspreker te regelen selecteert u CENTER LEVEL of FRONT TOP LEVEL in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6 en +6 met de knoppen Omhoog/Omlaag.Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, selecteert u SYNC in de geluidsregeling en vervolgens stelt u de geluidsvertraging in tussen de 0 en 300 milliseconden met de knoppen Omhoog/Omlaag.SYNC wordt slechts voor enkele functies ondersteund.Als surround-luidsprekers zijn aangesloten, selecteert u REAR LEVEL, REAR TOP LEVEL en vervolgens gebruikt u de knoppen Omhoog/Omlaag om het volume in te stellen tussen -6 en +6.De functie VIRTUAL-luidspreker kan op ON/OFF worden gezet met de knoppen Omhoog/Omlaag.
9	WOOFER (BASS)-NIVEAU	Druk op de knop omhoog of omlaag om het niveau van de woofer (bas) in te stellen op -12 of tussen -6 en +6. Druk op de knop om het volume van de woofer (bas) op 0 (standaard) te zetten.
10	VOLUME	Druk op de knop omhoog of omlaag om het volume te regelen.DempenDruk op de knop VOL om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

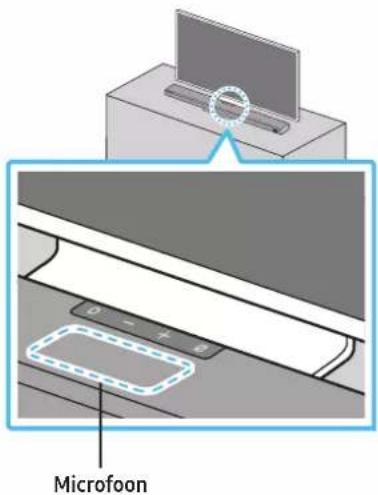

Actieve spraakversterker (AVA - Active Voice Amplifier)

• Analyseert externe ruis in real time terwijl de soundbar speelt, zodat spraakgeluid altijd duidelijk hoorbaar is.
• Tijdens de analyse worden er geen gegevens opgeslagen.

De verborgen knoppen gebruiken (knoppen met meerdere functies)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER (Omhoog) Afstandsbediening tv aan/uit (Stand-by) pagina 11
Omhoog ID SET pagina 13
(Geluidsregeling)	7-bands EQ pagina 10

Uitvoerspecificaties voor de verschillende geluidseffectmodi

Effect Invoer		Uitvoer
		Alleen met subwoofer	Met subwoofer en Wireless Rear Speaker Kit
STANDARD	2.0 kanalen 2.1 kanalen 2.1 kanalen
	5.1 kanalen 3.1 kanalen 5.1 kanalen
SURROUND	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen
GAME PRO	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen
ADAPTIVE SOUND	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen

• Wanneer de invoerbron Dolby Atmos®, DTS:X is, levert de installatie met alleen een subwoofer audio met 3.1.2 kanalen. De installatie met subwoofer en draadloze set voor luidspreker achter levert audio met 5.1.4 kanalen.
• De draadloze set voor luidspreker achter van Samsung is afzonderlijk verkrijgbaar. Om een kit of de subwoofer aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht.
• De surround-luidsprekers produceren geen geluid voor uitvoer met 2-kanalen wanneer de modus STANDARD wordt gebruikt. Om geluid in te schakelen voor de surround-luidsprekers, wijzigt u de effectmodus in SURROUND.

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.
• Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken.

• Fabrikanten die deze functie ondersteunen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Zet de Soundbar uit.

• Duw de knop WOOFER omhoog en houd deze 5 seconden vast.

Elke keer dat u gedurende 5 seconden de knop WOOFER ingedrukt houdt, schakelt de modus om in deze volgorde: 'OFF-TV REMOTE' (standaardmodus), 'SAMSUNG-TV REMOTE', 'ALL-TV REMOTE'.

Knop op afstandsbediening Scherm Status
	(Standaardmodus)	Schakel de afstandsbediening van de tv uit.
		Schakel de IR-afstandsbediening van een Samsung-tv in.
		Schakel de IR-afstandsbediening van een tv van derden in.

04 DE SOUNDBAR AANSLUITEN

De stroom en apparaten aansluiten

Gebruik de stroomcomponenten om de Subwoofer en Soundbar aan te sluiten op een stopcontact in deze volgorde:

- Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

1. Sluit het netsnoer aan op de subwoofer.

Achterkant van Subwoofer

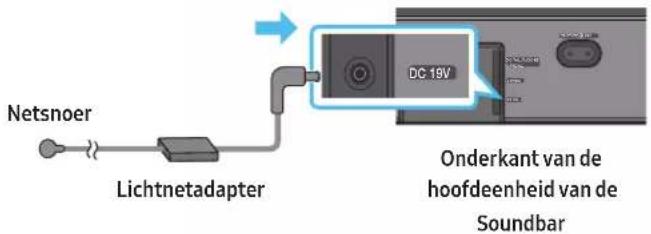

1. Sluit eerst het netsnoer aan op de lichtnetadapter.

Sluit de lichtnetadapter (met het netsnoer) aan op de Soundbar.


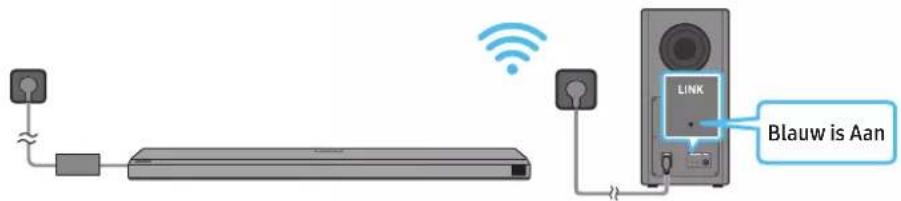

1. Sluit de stroom aan op de Soundbar en de subwoofer. De subwoofer wordt automatisch verbonden wanneer de Soundbar wordt ingeschakeld.

OPMERKING

- Schakel de subwoofer in voordat u de Soundbar aansluit.

De subwoofer wordt automatisch verbonden wanneer u de Soundbar inschakelt.

- Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanneer het product ingeschakeld is, wordt de Soundbar automatisch ingeschakeld.

- Zorg ervoor dat de lichtnetadapter plat op een tafel of op de vloer ligt. Als u de lichtnetadapter zo plaatst dat deze met de ingang voor het netsnoer naar boven hangt, kunnen water of andere vreemde stoffen in de adapter terechtkomen waardoor de adapter niet meer naar behoren gaat werken.

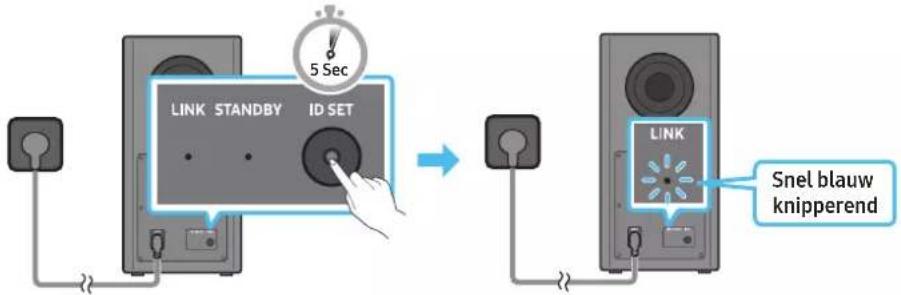

De subwoofer handmatig verbinden

Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

- Controleer of de stroomkabels voor de Soundbar en subwoofer goed zijn aangesloten.

• Zorg ervoor dat de Soundbar uitgeschakeld is.

1. Schakel de hoofdeenheid van de Soundbar uit.

2. Houd ID SET aan de achterkant van de subwoofer minstens 5 seconden ingedrukt.

- Het rode indicatorlampje op de achterkant van de subwoofer gaat uit en het blauwe indicatorlampje knippert.

Achterkant van Subwoofer Achterkant van Subwoofer

1. Houd de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt een moment op de display van de Soundbar en verdwijnt dan.

3. De Soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid.

1. Controleer of de LINK LED blauw blijft (verbinding voltooid).

Het indicatielampje LINK LED stopt met knipperen en blijft blauw wanneer een verbinding tot stand is gebracht tussen de Soundbar en de draadloze subwoofer.

Led-indicatielampjes achteraan de subwoofer

Led Status Beschrijving Resolutie
	Aan	Met succes aangesloten(normale werking)	-
	Knipperend De verbinding herstellen		Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 12.
	Aan	Stand-by (met de hoofdeenheid van deSoundbar uitgeschakeld)	Controleer of de stroomkabel aan de hoofdeenheid van deSoundbar goed is aangesloten.
		Verbinding mislukt	Maak opnieuw verbinding. Raadpleeg de instructies voorhandmatig aansluiten op pagina 12.
	Knipperend Storing		Raadpleeg de contactgegevens van het SamsungServicecenter in deze handleiding.

OPMERKING

• Als de hoofdeenheid is uitgeschakeld, gaat de draadloze subwoofer in stand-by-modus en wordt het STANDBY LED op de achterkant van de subwoofer rood nadat het diverse malen blauw heeft geknipperd.
• Als u een apparaat gebruikt dat in de buurt van de Soundbar staat met dezelfde frequentie als de Soundbar, kan de interferentie enige geluidsonderbrekingen veroorzaken.

- De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid bedraagt ongeveer10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich staalbeton of een metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen gaat.

LET OP

• De draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd het toestel uit de buurt van water en vocht.
• Voor optimale luisterprestaties zorgt u ervoor dat er geen obstakels zijn in het gebied rond de draadloze subwoofer en de module voor de draadloze ontvanger (apart verkrijgbaar).

Een SWA-9500S (apart verkrijgbaar) aansluiten op uw Soundbar

U kunt uitbreiden naar echt draadloos surround-geluid door de draadloze set voor luidspreker achter van Samsung (SWA-9500S, afzonderlijk verkrijgbaar) aan te sluiten op uw Soundbar.

Raadpleeg de handleiding van de draadloze set voor luidspreker achter van Samsung voor uitgebreide informatie over aansluitingen.

05 EEN BEDRADE VERBINDING NAAR DE TV GEBRUIKEN

Methode 1. Aansluiten met HDMI

LET OP

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet.

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.
2. Schakel de Soundbar en tv in.
3. "TV ARC" verschijnt op het scherm van de hoofdeenheid van de Soundbar en de Soundbar speelt het tv-geluid af.

- Wanneer de tv geen geluid geeft, drukt u op de knop (Multifunctie) op de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om de 'D.IN-modus te selecteren. Het scherm geeft "D.IN" en "TV ARC" in volgorde weer en het tv-geluid wordt afgespeeld.

- Wanneer u een tv aansluit die de eARC-functie ondersteunt, verschijnt 'eARC' op de display en hoort u geluid.

- Om een aansluiting te kunnen maken met eARC, moet de eARC-functie in het tv-menu ingeschakeld zijn. Raadpleeg de gebruikershandleiding van de tv voor meer informatie over de instelling. (bijv. Samsung-tv: Home (☑) → Instellingen (☑) → Geluid → Professionele instellingen → HDMI-eARC-modus (Auto))

- Als "TV ARC" niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort.

- Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKING

• Wanneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar, kunt u de digitale video- en audiogegevens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.
• We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.
• Wanneer de audio in een uitzending gecodeerd is in Dolby Digital en de "Digitaal uitgevoerde audio-indeling" op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanneer de instelling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

Methode 2. Verbinden met een optische kabel

Controlelijst vóór het aansluiten

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen hebben klepjes, verwijder dan eerst de klepjes.

1. Als de tv en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.
2. Schakel de Soundbar en tv in.
3. Druk op de knop O(Multifunctie) aan de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om 'D.IN'-modus te selecteren.
4. Het tv-geluid wordt uitgezonden vanaf de Soundbar.

De functie Q-Symphony gebruiken

Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanneer de Soundbar is aangesloten, verschijnt het menu 'TV+Soundbar' onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu.

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (HDMI)

OPMERKING

• Het werkt met de codec die wordt ondersteund door de tv.
• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel of optische kabel (niet meegeleverd) is aangesloten.
• Deze functie is beschikbaar in sommige Samsung-tv's en sommige Soundbar-modellen.

Het Spacefit-geluid gebruiken

Zorgt voor een optimale geluidskwaliteit door analyse van de ruimtes waar geluisterd wordt. Om deze functie in te schakelen, zet u de modus Adaptive Sound+ aan in het tv-menu van uw Samsung. (Home (☑) → Instellingen (☒) → Algemeen → Instellingen intelligente modus → Adaptive Sound+)

OPMERKING

• De geluidsmodus op uw Soundbar wijzigt automatisch naar Adaptive Sound+ als u de modus Adaptive Sound+ inschakelt op uw tv.
• Deze functie werkt wanneer de Soundbar is aangesloten op sommige Samsung-tv's.

06 EEN DRAADLOZE VERBINDING NAAR DE TV GEBRUIKEN

Methode 1. Verbinden via Bluetooth

Wanneer een Samsung-tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijkertijd worden aangesloten.
• Een Samsung-tv die Bluetooth ondersteunt, kan worden aangesloten. Controleer de specificaties van uw tv.

De eerste verbinding

1. Druk op de knop ✝ PAIR op de afstandsbediening van de Soundbar om naar de modus 'BTPAIRING' te gaan.

(OF) a. Druk op de knop ○ (Multifunctie) op de bovenkant en selecteervervolgens 'BT'.
"BT" wijzigt na enkele seconden automatisch in "BTPAIRING" of wijzigt in "BTREADY" als er een verbindingsrecord is.
b. Als 'BT READY' verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat 'BT PAIRING' wordt weergegeven.

1. Selecteer Bluetooth-modus op de Samsung-tv.
   (bijv. Home (☐) → Instellingen (☐) → Geluid → Geluidsuitvoer → Luidsprekerlijst Bluetooth → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))

2. Selecteer '[AV] Samsung Soundbar Q800A / Q810A' in de lijst op het tv-scherm.

Een beschikbare Soundbar wordt met "Koppelen nodig" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

- Wanneer de Samsung-tv is verbonden, verschijnt [Naam tv] "BT" op het voorste scherm van de Soundbar.

1. U hoort nu het geluid van de Samsung-tv via de Soundbar.

- Nadat u de Soundbar voor het eerst met uw Samsung-tv hebt verbonden, gebruikt u de "BT READY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. [AV] Samsung Soundbar Q800A / Q810A) in de lijst met luidsprekers op de Samsung-tv staat, verwijder deze dan.
• Herhaal vervolgens de stappen 1 tot en met 3.

De Soundbar van de Samsung-tv loskoppelen

Druk op de knop (Multifunctie) aan de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om een andere modus dan 'BT' te selecteren.

• Loskoppelen duurt een tijdje omdat de Samsung-tv een respons van de Soundbar moet krijgen.
  (De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.)

Wat is het verschil tussen BT READY BT PAIRING?

• BT READY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.
• BTPAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.
  (Druk op de knop ✝ PAIR op de afstandsbediening van de Soundbar of houd de knop Ⓞ (Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

Methode 2. Verbinden via Wi-Fi

Controlelijst vóór het aansluiten

• Wi-Fi-verbinding is alleen beschikbaar op Samsung-tv.
• Controleer of de draadloze router (Wi-Fi) is ingeschakeld en of de tv is aangesloten op de router.
• De tv en de Soundbar moeten met hetzelfde draadloze netwerk (Wi-Fi) zijn verbonden.
• Als uw draadloze router (Wi-Fi) een DFS-kanaal gebruikt, kunt u geen Wi-Fi-verbinding tot stand brengen tussen de tv en de Soundbar. Neem contact op met uw internetprovider voor meer informatie.
• Omdat de menu's kunnen variëren afhankelijk van het fabricagejaar, raadpleeg de handleiding van uw tv.

• Om de tv met de Soundbar te verbinden via Wi-Fi, verbindt u eerst de Soundbar met de draadloze router. Zie pagina 22 voor meer informatie over het tot stand brengen van een Wi-Fi-verbinding.

• Voor meer informatie over Wi-Fi-verbinding met de Soundbar, zie pagina 22, 'Methode 2. Verbinden via Wi-Fi (draadloos netwerk)'.

• Wijzig de invoerbron van de tv naar Soundbar door het audio-menu te gebruiken.

• Samsung-tv's uitgebracht in 2017 of later

Home ( home ) → Instellingen ( home ) → Geluid → Geluidsuitvoer → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 EEN EXTERN APPARAAT VERBINDEN

Methode 1. Verbinding maken met behulp van een HDMI-kabel (in staat om Dolby Atmos te decoderen en af te spelen)

Controlelijst vóór het aansluiten

• Als de audio-uitvoeropties ook secundaire audio bevatten, zorg dan dat secundaire audio is uitgeschakeld.
• Zorg ervoor dat de inhoud Dolby Atmos® ondersteunt.

1. Gebruik een HDMI-kabel om de HDMI OUT-poort op het externe apparaat te verbinden met de HDMI-poort aan de onderkant van de Soundbar.
2. Gebruik een HDMI-kabel om de HDMI IN-poort van de tv te verbinden met de HDMI TO TV (eARC/ARC)-poort aan de onderkant van de Soundbar.
3. Schakel de Soundbar, de tv en het externe apparaat in.
4. Druk op de knop Ⓐ (Multifunctie) bovenop de Soundbar of op de knop 📄 (Bron) op de afstandsbediening om de modus 'HDMI' te selecteren.
5. De display van de Soundbar geeft aan dat 'HDMI'-modus is momenteel geselecteerd en de Soundbar begint met het afspelen van geluid.

OPMERKING

• Wanneer u Dolby Atmos® gebruikt: Als de invoerbron Dolby Atmos® is, wordt kanaal 3.1.2 uitgevoerd.
• Wanneer Dolby Atmos® wordt geactiveerd, verschijnt 'DOLBY ATMOS' op de display aan de voorkant.
• Dolby Atmos® configureren op uw BD-speler of een ander apparaat

Open de audio-uitvoeropties in het instellingenmenu van uw BD-speler of ander apparaat en zorg ervoor dat 'No encoding' is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-speler naar het Startmenu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt).

Specificatie van ondersteunde UHD-signalen (3840 x 2160p)

Framesnelheid (fps) Kleurdiepte RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8-bits 0	0	0	0
	10-bits	-	-	0	0
	12-bits	-	-	0	0
120	8-bits	-	-	-	-
	10-bits	-	-	-	-

• De ondersteunde specificatie kan afwijken afhankelijk van het verbonden externe apparaat of de gebruiksomstandigheden.

Methode 2. Verbinden met een optische kabel

1. Gebruik een optische kabel (niet meegeleverd) om de DIGITAL AUDIO IN (OPTICAL) aan te sluiten op de hoofdeenheid van de Soundbar en de poort OPTICAL OUT op het externe apparaat.
2. Schakel de Soundbar en het externe apparaat in.
3. Om de modus 'D.IN' te selecteren, drukt u op de knop (Multifunctie) bovenop de Soundbar of de knop (Bron) op de afstandsbediening.
4. Uw Soundbar speelt geluiden van het externe apparaat af.

08 EEN MOBIEL APPARAAT VERBINDEN

Methode 1. Verbinden via Bluetooth

Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- Wanneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, wordt de Soundbar automatisch ingeschakeld.

De eerste verbinding

• Zorg er bij het verbinden op een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.

1. Druk op de knop ✦PAIR op de afstandsbediening van de Soundbar om naar de modus 'BTPAIRING' te gaan.

(OF) a. Druk op de knop Ⓐ (Multifunctie) op de bovenkant en selecteervervolgens 'BT'.

"BT" wijzigt na enkele seconden automatisch in "BTPAIRING" of wijzigt in "BT READY" als er een verbindingsrecord is.

b. Als 'BT READY' verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat 'BT PAIRING' wordt weergegeven.

1. Selecteer op uw apparaat '[AV] Samsung Soundbar Q800A / Q810A' in de lijst die verschijnt.

- Wanneer de Soundbar is verbonden met het mobiele apparaat, verschijnt [Naam van het mobiele apparaat] "BT" op het voorste scherm.

1. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.

- Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de "BTREADY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. 'AV] Samsung Soundbar Q800A / Q810A') in de lijst met luidsprekers op het mobiele apparaat staat, verwijder deze dan.
  • Herhaal vervolgens stappen 1 en 2.

Wat is het verschil tussen BT READY BT PAIRING?

• BTREADY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.
• BTPAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.

(Druk op de knop ✝ PAIR op de afstandsbediening van de Soundbar of houd de knop Ⓞ (Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.
• Wanneer u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo dicht mogelijk bij elkaar.
• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit wordt.

De Bluetooth-verbinding kan verbroken worden wanneer de apparaten zich buiten het effectieve bereik bevinden.

- De Bluetooth-verbinding werkt mogelijk niet naar behoren in gebieden met slechte ontvangst.

- Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat:

• Als het lichaam contact maakt met de signaal-zendontvanger op het Bluetooth-apparaat of Soundbar
• In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden.
• Bij blootstelling aan radio-interferenties door andere producten die in hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten.

• Obstakels zoals deuren en muren kunnen de geluidskwaliteit nog steeds beïnvloeden, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.

• Let op: uw Soundbar kan niet worden gekoppeld met andere Bluetooth-apparaten terwijl u de Bluetooth-optie gebruikt.

• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens het gebruik.

De verbinding verbreken tussen het Bluetooth-apparaat en een Soundbar

U kunt de verbinding verbreken tussen een Bluetooth-apparaat en de Soundbar. Voor instructies, raadpleeg de gebruikershandleiding van het Bluetooth-apparaat.

• De Soundbar wordt losgekoppeld.
• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er 'BT DISCONNECTED' op de display aan de voorkant.

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de knop Ⓐ (Multifunctie) bovenop de Soundbar of de knop ➞ (Bron) op de afstandsbediening om de modus 'BT' uit te zetten.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons moet krijgen van de Soundbar. (De tijd om los te koppelen kan variëren, afhankelijk van het Bluetooth-apparaat)
• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er 'BTDISCONNECTED' op de display aan de voorkant

Methode 2. Verbinden via Wi-Fi (draadloos netwerk)

Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wifi), is de SmartThings-app vereist.

De eerste verbinding

1. Installeer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet).
2. Volg in de app de instructies op het scherm om de Soundbar toe te voegen.

- De automatische pop-up (de tweede schermafbeelding hieronder) wordt mogelijk niet weergegeven op sommige apparaten. Als het pop-upvenster niet verschijnt, drukt u ' + ' op het Home-scherm. De Soundbar wordt toegevoegd aan de app.

Aan de slag met Amazon Alexa (ingebouwde Alexa)

• Amazon Alexa is een service die wordt verstrekt door Amazon.
• Deze functie wordt mogelijk niet ondersteund, afhankelijk van het model of het geografische gebied.
• Deze functie ondersteunt slechts sommige talen en de ondersteunde functies kunnen verschillend zijn, afhankelijk van het geografisch gebied.
• Voor productspecificatie of comptabiliteit raadpleegt u de website van Samsung (www.samsung.com).

Met Alexa kunt u muziek afspelen, naar nieuws luisteren, het weerbericht bekijken en uw huishoudelijke apparaten bedienen.

Om Amazon Alexa te gebruiken heeft u een Amazon-account nodig om de Soundbar met het netwerk te verbinden.

1. Installeer de SmartThings-app op uw mobiele apparaat en start deze.
2. Voer het Alexa-account in door het volgen van de instructies in de app en log in bij de service.

1. Zeg Alexa of druk de O (Multifunctie)-knop op de Soundbar 3 seconden ingedrukt om de Alexa-service te gebruiken.

- Houd de (Multifunctie)-knop 3 seconden ingedrukt om Alexa op te roepen. Zeg iets met de knop ingedrukt om spraakherkenning in te schakelen.

Gebruik spraakopdrachten om de Soundbar te bedienen

Activatie + Opdracht

Dit kunt u proberen Voorbeeld van wat u kunt zeggen
Volumeregeling	'Alexa,zet het volume hoger.'
	'Alexa,zet het volume lager'
Luisteren naar streamingcontent van Amazon Music	'Alexa,speel jazzmuziek'
Afspeelbediening	'Alexa,speel het volgende nummer.'
	'Alexa,stop de muziek.'
	'Alexa,hoe heet dit nummer?'
Weerbericht	'Alexa,wat voorweer is het?'
Timerplanning	'Alexa,stel een timer in op 10 minuten.'

Aan de slag met Alexa op een Amazon-product (werkt met Alexa)

• Deze functie wordt mogelijk niet ondersteund, afhankelijk van het model of het geografische gebied.
• Deze functie ondersteunt slechts sommige talen en de ondersteunde functies kunnen verschillend zijn, afhankelijk van het geografisch gebied.
• Voor productspecificatie of comptabiliteit raadpleegt u de website van Samsung (www.samsung.com).
• Deze service wordt door Amazon verstrekt en kan op elk moment worden beeindigd. Samsung is niet verantwoordelijk voor de beschikbaarheid van deze service.
• Het scherm van de app Amazon Alexa kan zonder voorafgaande kennisgeving worden gewijzigd.

Een product van Amazon aansluiten en gebruiken (Amazon Echo)

Gebruik het product Amazon Echo om uw Soundbar te bedienen en te genieten van de muziekdiensten van Amazon Echo. Om Amazon Alexa te gebruiken heeft u een Amazon-account nodig om de Soundbar met het netwerk te verbinden.

1. Installeer de SmartThings-app op uw mobiele apparaat en start deze.
2. Voer het Alexa-account in door het volgen van de instructies in de app en log in bij de service.

Gebruik spraakopdrachten om de Soundbar te bedienen

- De dienst Amazon Echo die u met uw Soundbar kunt gebruiken, is beperkt tot muziek. Andere diensten van Amazon Echo, zoals nieuws en weer, zijn alleen toegankelijk via uw product van Amazon Echo.

Activatie + Opdracht + Naam luidspreker

* Om spraakopdrachten voor de Soundbar met de naam 'Woonkamer' te gebruiken

Actie Spraakopdracht
Om het volumeniveau op 5 te zetten	'Alexa, Zet het volume op 5 in de woonkamer'
Om het volumeniveau te verhogen	'Alexa, Zet het volume hoger in de woonkamer'
Om het geluid te dempen	'Alexa, Demp het geluid in de woonkamer'
Om naar een radiostation met de naam KISS FM te luisteren	'Alexa, Speel Kiss FM af in de woonkamer'
Om het volgende nummer af te spelen	'Alexa, Volgende nummer in de woonkamer'
Om het geluid te stoppen	'Alexa, Stop het geluid in de woonkamer'
Om het geluid uit te schakelen	'Alexa, Schakel het geluid uit in de woonkamer'

Tap Sound gebruiken

Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer.

1. Schakel de functie Tap Sound in op uw mobiele apparaat.
2. Voor meer informatie over het inschakelen van de functie, ga naar 'De functie Tap Sound instellen' hieronder.
3. Tik met het mobiele apparaat op de Soundbar. Selecteer 'Start now' in het weergegeven berichtvenster. Via Bluetooth wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar.
4. Speel het geluid van inhoud op uw mobiele apparaat af via de Soundbar.

- Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.

- Tik met uw mobiele apparaat niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.

- Het wordt aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zacht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.

- Update de SmartThings-app naar de nieuwste versie om deze functie te gebruiken.

Afhankelijk van het versie van de app wordt de functie mogelijk niet ondersteund.

De functie Tap Sound instellen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.
2. Selecteer(≡→_) op het scherm van de SmartThings-app op het mobiele apparaat.
3. Stel 'Tap View, Tap Sound' in op Aan zodat de functie werkt wanneer een mobiel apparaat in de buurt van de Soundbar komt. De functie is ingeschakeld.

OPMERKING

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.
• De functie Tap Sound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.

Deze functie is mogelijk niet beschikbaar in sommige landen.

Verbinden en gebruiken met een Apple-product

• Met AirPlay 2 kunt u het audiosysteem in uw huis bedienen vanaf uw iPhone, iPad, HomePod of Apple TV.
• Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 11.4 of hoger.

OPMERKING

- Bevestig dat de Soundbar is verbonden met Wi-Fi. (Raadpleeg Methode 2. Verbinden via Wi-Fi (draadloos netwerk))

10 DE WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.
• Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.
• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.
• Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.

- Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren.

• Diameter: M5
• Lengte: 35 mm of langer aanbevolen.

- Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

- Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor wandmontage

Schroefhouder Schroef

1. Plaats de muurmontagegids tegen de muur.
2. De wandbevestigingsgeleider moet waterpas zijn.
3. Als uw tv aan de muur wordt bevestigd, installeert u de Soundbar minimaal 5 cm onder de tv.

1. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de wandbevestigingsgeleider op de muur met behulp van tape.

- Als u de soundbar niet onder een tv monteert, plaats dan de Centrale lijn in het midden van het installatiegebied.

1. Duw de punt van een pen of een geslepen potloodpunt door het midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de muurmontagegids.

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke markering.

- Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u de geschikte steunen of pluggen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen of pluggen die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke schroefhouder en draai de schroef stevig aan in het gat.

1. Installeer de 2 wandbevestigingsbeugels in de juiste richting aan de onderkant van de Soundbar met behulp van 2 schroeven.

- Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Wandbevestigingsbeugels zich achter de achterkant van de Soundbar bevinden.

1. Installeer de Soundbar met de bijgeleverde wandbevestigingsbeugels door de wandbevestigingsbeugels op te hangen aan de schroefhouders op de muur.

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten.

- Steek de schroefhouders in het brede (onderste) deel van de wandbevestigingsbeugels en schuif vervolgens de wandbevestigingsbeugels omlaag zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten.

Om te installeren bevestigt u de rubberen voeten aan de onderkant van de Soundbar voordat u deze boven de tv-voet plaatst. Zorg ervoor dat u de rubberen voeten zodanig bevestigt dat ze zich niet buiten de buitenranden van de tv-standaard bevinden. Raadpleeg onderstaande afbeelding.

Plaats de Soundbar op een tv-voet.

Zoals de afbeelding laat zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voet plaatsen.

Plaats op dit moment de microfoon aan de voorkant van de standaard zodat er geen storing is met spraakherkenning.

Rechteruiteinde van de Soundbar

OPMERKING

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
• Onvoldoende afstand tot de tv kan leiden tot problemen met spraakherkenning en geluid.

12 SOFTWARE UPDATE

Automatische update

Wanneer de Soundbar met het internet is verbonden, gebeuren software-updates automatisch, zelfs wanneer de Soundbar uitgeschakeld is.

- Om de functie Automatische update te gebruiken, moet de Soundbar verbonden zijn met het internet.

De wifi-verbinding met de Soundbar wordt beëindigd als de stroomkabel van de Soundbar uit het stopcontact is gehaald of de stroom wordt losgekoppeld. Als de stroom uitstaat en de stroom opnieuw wordt ingeschakeld of u het netsnoer opnieuw in het stopcontact steekt, schakel de Soundbar in en verbind hem opnieuw met het internet.

USB-update

Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar.

Wanneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-firmware aan te sluiten op de SERVICE-poort van de Soundbar.

1. Ga naar de website van Samsung (www.samsung.com) → zoek naar de modelnaam via de menuoptie voor klantondersteuning.

2. Raadpleeg de Upgradegids voor meer informatie over updates.

3. Download het upgradebestand (type USB).

4. Pak het bestand uit om een map met de bestandsnaam te maken.

5. Bewaar de gemaakte map op een USB-stick en sluit deze vervolgens aan op de Soundbar.

6. Zet de Soundbar aan. Vervolgens wordt het product binnen 3 minuten bijgewerkt en wordt het bericht 'UPDATE' weergegeven.

7. Schakel het apparaat niet uit tijdens de update en verwijder de USB-stick niet.

8. Als 'UPDATE' niet verschijnt op de display, verwijdert u de stroomkabel van de Soundbar en sluit u deze opnieuw aan.
9. Wanneer de nieuwste versie wordt geïnstalleerd, wordt er geen update uitgevoerd.
10. Afhankelijk van het type USB-stick wordt de update mogelijk niet ondersteund.

Initialisatie

Zorg dat de Soundbar is ingeschakeld en druk ten minste 5 seconden tegelijkertijd op de — + (Volume)-knoppen op de behuizing. 'INIT' verschijnt op de display en de Soundbar wordt geïntialiseerd.

LET OP

- Alle instellingen van de Soundbar worden geïntitialiseerd. Voer dit alleen uit wanneer initialisatie vereist is.

Alvorens assistentie te zoeken, controleer het volgende.

Soundbar schakelt niet in

- Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig

• Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
• Verwijder het netsnoer van het externe apparaat en probeer het opnieuw.
• Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijd. Schakel het toestel in. (Zie pagina 9.)

Als de afstandsbediening niet werkt

• Wijs met de afstandsbediening direct naar de Soundbar.
  • Vervang de batterijen door nieuwe.

De soundbar geeft geen geluid

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
• Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
• Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Home ( ) → Instellingen ( → Geluid → Geluidsuitvoer → Selecteer Soundbar)
• De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.
• Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
• Initialiseer het product en probeer opnieuw. (Zie pagina 30.)

De Subwoofer geeft geen geluid

• Controleer of de led-indicator op de achterkant van de subwoofer blauw oplicht. Sluit de Soundbar en de Subwoofer opnieuw aan als het indicatielampje blauw knippert of rood wordt. (Zie pagina 12.)
• Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebied zonder obstakels.
• De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten.
• Verwijder de stekker en sluit deze opnieuw aan.

Het volume van de subwoofer is te laag

• Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 10.)
• Zet de subwooferluidspreker dichter bij u.

Als de tv niet via HDMI TO TV (eARC/ARC) is verbonden

• Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 15.)
• De verbinding is misschien niet mogelijk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbar rechtstreeks.
• HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Home (☑) → Instellingen (☑) → Algemeen → Beheerder externe apparaten → Anynet+ (HDMI-CEC ON))
• Om een aansluiting te kunnen maken met eARC, moet de eARC-functie in het tv-menu ingeschakeld zijn. (Samsung-tv: Home (→ Instellingen (→ Geluid→ Professionele instellingen → HDMI-eARC-modus (Auto))

Er is geen geluid wanneer verbinding gemaakt wordt met de tv in de modus HDMI TO TV (eARC/ARC)

- Uw apparaat kan het invoersignaal niet afspelen. Verander de audiouitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv: Home ( ) → Instellingen ( → Geluid → Professionele instellingen → Digitale uitvoer audio-indeling)

De Soundbar maakt geen verbinding via Bluetooth

• Schakel bij het aansluiten van een nieuw apparaat naar 'BT PAIRING' om verbinding te maken. (Druk op de knop ✝ PAIR op de afstandsbediening of houd de knop Mic Aan/Uit) op de behuizing ten minste 5 seconden ingedrukt.)
• Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.
• Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Home → Instellingen (→ Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers)
• De automatische tv-verbinding is mogelijk uitgeschakeld. Wanneer de Soundbar in de modus 'BT READY' staat, drukt u gedurende 5 seconden op de knop Links op de afstandsbediening van de Soundbar om ON-TV CONNECT te selecteren. Als u OFF-TV CONNECT ziet, drukt u weer gedurende 5 seconden op de knop Links om de selectie te wijzigen.
• Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.
• Initialiseer het product en probeer opnieuw. (Zie pagina 30.)

Het geluid valt weg wanneer verbonden via Bluetooth

• Sommige apparaten kunnen radio-interferentie veroorzaken als zij dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz.
• Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.
• Als een deel van uw lichaam in contact is met de Bluetoothzendontvanger of het product geïnstalleerd is op een metalen meubel, kan het geluid soms wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden.

Kan geen verbinding maken met Wi-Fi

• Controleer of uw draadloze router is ingeschakeld.
• Schakel de router uit en weer aan en probeer het opnieuw.
• De Soundbar kan geen verbinding maken als het draadloze signaal te zwak is. Probeer de router dichter naar de Soundbar te verplaatsen of verwijder indien mogelijk objecten die tussen de Soundbar en de router staan.
• Als uw draadloze router nieuw is, moet u de netwerkinstellingen van de luidspreker opnieuw configureren.

De Soundbar wordt niet automatisch met de tv ingeschakeld

- Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit.

De AVA-functie is niet beschikbaar in de volgende situaties.

• De AVA-functie is niet beschikbaar bij het gebruik van de Q-symphony-functie.
• De AVA-functie is niet beschikbaar als de microfoon is uitgeschakeld.

14 LICENTIE

Dolby

ATMOS

• Gebruik je telefoon, tablet of computer als een afstandsbediening voor Spotify. Ga naar spotify.com/connect om te leren hoe je dat doet
• De Spotify-software is onderhevig aan licenties van derden. Je vindt deze hier: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Voor vragen en verzoeken over open sources, kunt u contact opnemen met Samsung Open Source (http://opensource.samsung.com)

16 BELANGRIJKE OPMERKINGEN OVER DE SERVICE

• Afbeeldingen en illustraties in de gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het daadwerkelijke product.
• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:
  (a) als op uw verzoek een monteur wordt gestuurd en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen).
  (b) als u het toestel naar een reparatiecentrum brengt en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen).

- Voordat de monteur u bezoekt, krijgt u informatie over de administratiekosten.

17 SPECIFICATIES EN HANDLEIDING

Specifications

Modelnaam HW-Q800A / HW-Q810A
Gewicht 3,6 kg
Afmetingen (B x H x D) 980,0 x 60,0 x 115,0 mm
Bereik temperatuur wanneer in werking +5 °C tot +35 °C
Bereik vochtigheid wanneer in werking 10 % ~ 75 %
VERSTERKERNominaal uitgangsvermogen ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Ondersteunde indelingen voor afspelen	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
UITGANGSVERMOGEN DRAADLOOS APPARAATWi-Fi max. zendvermogen	100 mW op 2,4 GHz - 2,4835 GHz, 200 mW op 5,15 GHz - 5,25 GHz, 100 mW op 5,25 GHz - 5,35 GHz en 5,47 GHz - 5,725 GHz
UITGANGSVERMOGEN DRAADLOOS APPARAATBT max. zendvermogen 100 mW op 2,4 GHz - 2,4835 GHz
UITGANGSVERMOGEN DRAADLOOS APPARAATSRD max. zendvermogen 25mW op 5,775GHz - 5,875GHz
Naam subwoofer PS-WA85B
Gewicht 9,8 kg
Afmetingen (B x H x D) 210,0 x 403,0 x 403,0 mm
VERSTERKERNominaal uitgangsvermogen 160 W
UITGANGSVERMOGEN DRAADLOOS APPARAATSRD max. zendvermogen 25mW op 5,775GHz - 5,875GHz

OPMERKING

• Samsung Electronics Co., Ltd behoudt zich het recht voor om zonder kennisgeving de specificaties te wijzigen.
  • Gewicht en afmetingen zijn bij benadering.

Voorzorgsmaatregel: De Soundbar wordt automatisch opnieuw gestart als u Wi-Fi in-/uitschakelt.

Totaal stroomverbruik in stand-by (W)	5,5 W
Wi-FiDeactiveringsmethode poort	Houd de knop ID SET op de onderkant van de Soundbar 30 seconden ingedrukt om Wi-Fi in/uit te schakelen.
BluetoothDeactiveringsmethode poort	Houd de knop NETWORK op de onderkant van de Soundbar 30 seconden ingedrukt om Bluetooth in/uit te schakelen.

- Hierbij verklaart Samsung Electronics dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK.

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.samsung.com, ga naar Ondersteuning en voer de naam van het model in.

Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.

De 5GHz WLAN-functie (Wi-Fi of SRD) van deze apparatuur kan mogelijk alleen binnenshuis worden gebruikt.

[Correcte afvoer van accu's uit dit product]

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC.

Indien de gebruikte accu niet op de juiste wijze wordt afgevoerd, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Om de natuurlijke grondstoffen te beschermen en het hergebruik van materialen te bevorderen, verzoeken wij u de accu's te scheiden van andere soorten afval en deze gratis te recyclen bij uw lokale inzamelpunten.

Correcte afvoer van dit product

(Elektrisch en elektronisch afvalmateriaal)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung bijv. REACH, WEEE, accu's, naar:

Vereisten inzake ecologisch ontwerp voor externe voedingen:

www.samsung.com/global/ecodesign_component

OHUTUSALANE TEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.

Setarea functiei Tap Sound
