Тип продукт	Саундбар с безжичен субуфер
Марка	Samsung
Модел	HW-Q810A
Размери (Ш x В x Д)	980,0 x 60,0 x 115,0 mm
Тегло на саундбара	3,6 kg
Тегло на субуфера	9,8 kg
Захранване	AC/DC адаптер 19 V, захранващ кабел
Консумация в режим на готовност	5,5 W
Обща изходна мощност	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Безжична свързаност	Bluetooth, Wi-Fi, AirPlay 2
Кабелна свързаност	HDMI (eARC/ARC), оптичен вход, USB (обслужване)
Поддържани аудио формати	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 канала
Брой канали	3.1.2 (без обкръжаващи) или 5.1.4 (с комплект SWA-9500S)
Звукови режими	Стандартен, Surround, Game Pro, Adaptive Sound
Специални функции	Активен усилвател на гласа (AVA), Q-Symphony, Spacefit Sound, Tap Sound, вграден Amazon Alexa
Монтаж на стена	Възможно (включена стойка)
Работна температура	от +5 °C до +35 °C
Работна влажност	от 10% до 75%
Поддръжка и почистване	Изключвайте преди почистване; използвайте мека суха кърпа
Безопасност	Да не се излага на дъжд или влага; изключвайте при гръмотевична буря
Резервни части и ремонтопригодност	Свържете се със сервизен център на Samsung за части

Често задавани въпроси - HW-Q810A SAMSUNG

Как да свържа саундбара към телевизора си?

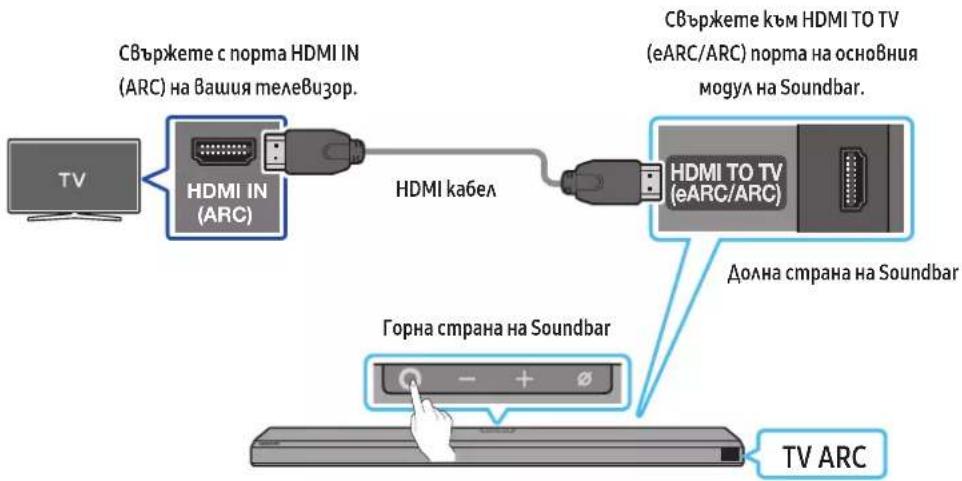

Използвайте HDMI кабел, като свържете порта HDMI TO TV (eARC/ARC) на саундбара с порта HDMI IN (ARC) на телевизора. След това включете двете устройства и изберете източник 'D.IN' на саундбара. Можете също да използвате оптичен кабел или Bluetooth/Wi-Fi връзка.

Как да нулирам саундбара Samsung HW-Q810A?

Задръжте натиснат бутона + и - (Volume) на саундбара за поне 5 секунди. Екранът показва 'INIT' и саундбарът се нулира. Внимание, всички настройки ще бъдат изтрити.

Защо субуферът не работи?

Проверете дали индикаторът LINK на гърба на субуфера свети в синьо. Ако мига или е червен, извършете ръчно свързване: задръжте натиснат бутона ID SET на гърба на субуфера за 5 секунди, след което натиснете и задръжте бутона Нагоре на дистанционното за 5 секунди.

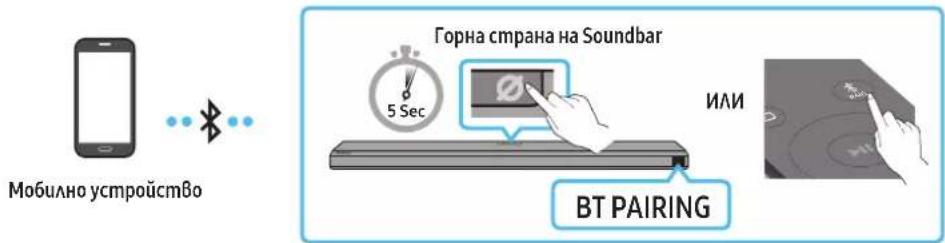

Как да свържа саундбара чрез Bluetooth?

Натиснете бутона PAIR на дистанционното, за да влезете в режим 'BT PAIRING'. На мобилното си устройство изберете '[AV] Samsung Soundbar Q800A / Q810A' от списъка с Bluetooth устройства.

Какво да направя, ако дистанционното не работи?

Насочете дистанционното директно към саундбара и сменете батериите с нови (2 батерии AA). Ако проблемът продължава, отстранете всички препятствия или източници на смущения.

Как да актуализирам софтуера на саундбара?

Чрез Wi-Fi връзка актуализацията се извършва автоматично. Можете също да изтеглите файла от сайта на Samsung, да го разархивирате на USB флашка, да поставите флашката в порта SERVICE и да включите саундбара. Екранът показва 'UPDATE'.

Саундбарът не се включва, какво да направя?

Проверете дали захранващият кабел е правилно свързан към саундбара и към работещ контакт. Опитайте да го изключите и включите отново след няколко секунди.

Как да настроя нивото на баса (субуфера)?

Използвайте бутона WOOFER на дистанционното, за да увеличите или намалите нивото. Можете също да получите достъп до настройката чрез менюто 'Audio Settings', като задържите натиснат съответния бутон.

Възможно ли е да се използва саундбарът като допълнителни обкръжаващи тонколони?

Да, можете да свържете комплекта за безжични задни тонколони Samsung SWA-9500S (продава се отделно). Следвайте инструкциите в ръководството на комплекта за сдвояване.

Как да използвам Amazon Alexa със саундбара?

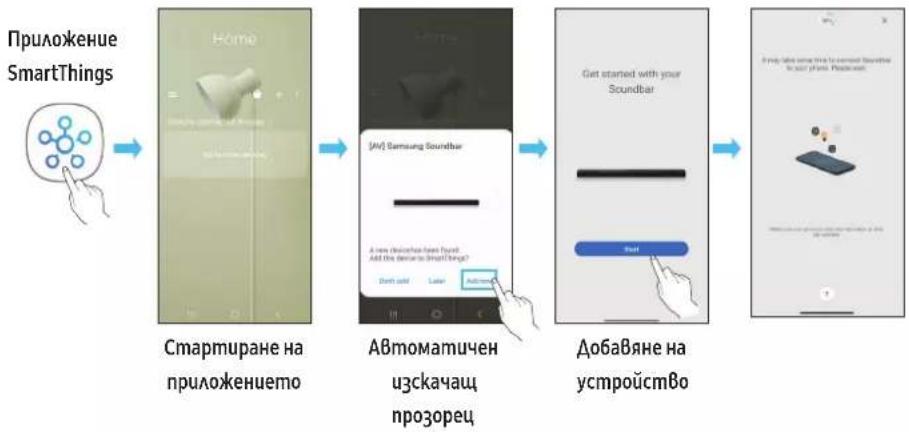

Инсталирайте приложението SmartThings на мобилното си устройство, свържете саундбара с Wi-Fi, след което асоциирайте своя Amazon акаунт. За да активирате Alexa, задръжте натиснат бутона Multi-function на саундбара за 3 секунди.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HW-Q810A SAMSUNG

Вижте таблицата по-голу за обяснение на символите, които може да са на вашия прогукт Samsung.

	ВНИМАНИЕ
	ОПАСНОСТ ОТ ЕЛЕКТРИЧЕСКИ УДАР. НЕ ОТВАРЯЙТЕ.
[ЗКХТ]	Този символ покаЗВа, че вътре има високо напрежение.Опасно е да осъществявате какъвто и да е било контакт свътрешната част на продукта.
	Този символ покаЗВа, че В продукта е Включена важна документация за работата и поддръжката.
	Продукт от клас II: Този символ покаЗВа, че не е необходимо заземяване с цел безопасност.Ако този символ не присъства на продукт със захранващ кабел, продуктът ТРЯБВА да бъге надеждно свързан към защитно заземяване.
	АС напрежение: Номиналното напрежение, маркирано с този символ, е АС напрежение.
[Т6X8]	DC напрежение: Номиналното напрежение, маркирано с този символ, е DC напрежение.
	Внимание. Направете справка с инструкциите за употреба:Този символ покаЗВа, че трябва да направите справка в ръководството за потребителя за допълнителна информация относно безопасността.

ПРЕДУПРЕЖДЕНИЕ

- За да намалите риска от пожар или електрически удар, не излагайте този урег на дъжд или влага.

ВНИМАНИЕ

• ЗА ДА ИЗБЕГНЕТЕ ЕЛЕКТРИЧЕСКИ УДАР, ШИРОКИЯТ ШИФТ НА ЩЕПСЕЛА ТРЯБВА ДА СЕ ПОСТАВИ В ШИРОКИЯ СЛОТ И ДА СЕ ВМЪКНЕ ДОКРАЙ.
• Този апарат Винаги трябва да се свързва към променливотоков (АС) контакт със защитна Връзка за заземяване.
• За да изключите апарама от електрическата мрежа, щепсельът трябва да се изваги от електрическия контакт, следователно с щепсела трябва да се работи лесно.
• Не излагайте мози апарат на кankи или пръски. Не поставяйте Върху апарата предмети, пълни с течности, като например Вази.
• За да изключите този апарат напълно, трябва да извадите щепсела от електрическия контакт. Затова до щепсела трябва има лесен и бърз достъп по всяко Време.

ПРЕДПАЗНИ МЕРКИ

1. Уверете се, че АС захранването в дома ви съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен на волната страна на продукта. Монтирайте продукта хоризонтално върху подходяща основа (мебел) с достатъчно околно пространство за Вентиляция (7 \~ 10 см). Уверете се, че Вентиляционните отвори не са блокирани. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Това устройство е проектирано за продължителна употреба. За да изключите напълно устройството, изключете АС щепсела от електрическия контакт. Изключете устройството от електрозахранването, ако възнамерявате да не го използвате за продължителен период от Време.
2. По Време на гръмотевични бури изключете АС щепсела от електрическия контакт. Пикови стойности на напрежението, дължащи се на мълнии, може да повредят устройството.
3. Не излагайте устройството на пряка слънчева светлина или други източници на топлина. Това може да доведе до прегряване и да причини неизправност на устройството.
4. Пазете продукта от Влага (например вази) и прекомерна топлина (например камина), както и от оборудване, което съзгава силни магнитни или електрически полета. Изключете захранващия кабел от АС електрически контакт, ако устройството е неизправно. Вашият продукт не е предназначен за промишлена употреба. Той е предназначен само за лична употреба. Ако продуктът е бил съхраняван при ниски температури, може да се образува конгенз. Ако транспортирате устройството през зимата, изчакайте приблизително 2 часа, преди да го използвате, за да достигне стайна температура.
5. Използваната в този продукт батерия съдържа химикали, които са вредни за околната среда. Не изхвърляйте батерията заедно с общите битови отпадъци. Не излагайте батерията на прекомерна топлина, пряка слънчева светлина или огън. Не свързвайте на късо, не разглобявайте и не допускайте прегряване на батерията. ВНИМАНИЕ : Съществува опасност от експлозия, ако батерията бъге заменена неправилно. Сменяйте само със същия или еквивалентен тип.

СЪДЪРЖАНИЕ

01 Проверка на компонентите 6

Долен панел на Soundbar 7

03 Използване на дистанционното управление на Soundbar 9

Поставяне на батериите преди използване на дистанционното управление (2 батерии размер АА) 9

Начин на работа сギстанционното управление....9

Активен зласов усилвател (AVA)....10

Използване на скритите бутони (бутони с повече от една функция) 10

Изходни спецификации за различните режими за звуков ефект 11

Регулиране на силата на звука на Soundbar с гистанционното управление на телевизора 11

04 СВързване на Soundbar 12

Включване на захранването и устройствата 12

– Ръчно свързване на субуфера....12

– Светодиодни индикатори от задната страна на субуфера ....13

СВързване на SWA-9500S (прогава се отгелно) към Soundbar 14

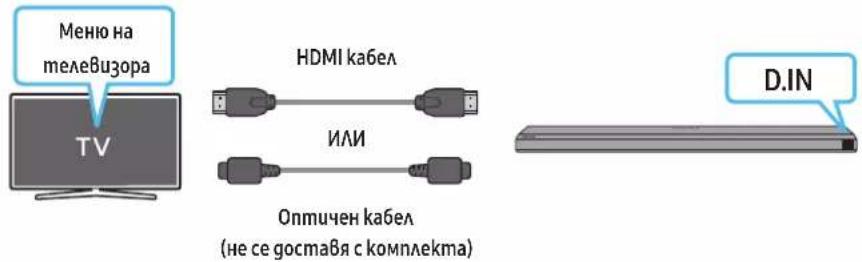

05 Използване на кабелна връзка към телевизора 15

Memog 1. СВързване с HDMI....15

– Свързване на телевизор, който поддържа HDMI ARC (канал за обратен звук) 15

Метод 2. Свързване с помощта на оптичен кабел....16

06 Използване на безжична Връзка към телевизора 17

Memog 1. Свързване през Bluetooth....17

Метог 2. Свързване чрез Wi-Fi ....18

07 Свързване към външно устройство 19

Метог 1. Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos)....19

Метод 2. Свързване с помощта на оптичен кабел.... 20

08 СВързване към мобилно устройство 21

Memon 1. Свързване през Bluetooth....21

Метог 2. Свързване през Wi-Fi (безжична мрежа) ...... 22

Първи стъпки с Amazon Alexa (Взрагена Alexa) 23

Първи стъпки с Alexa В продукт на Amazon (работи с Alexa) 24

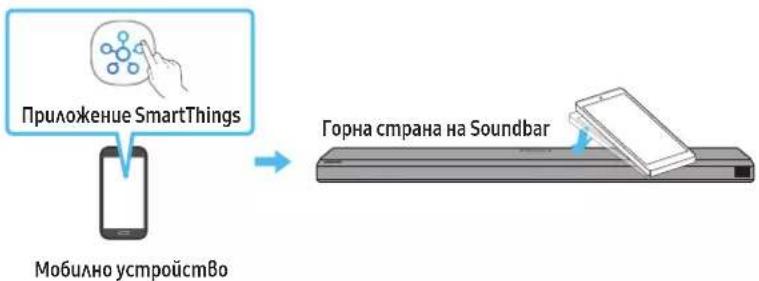

Използване на Tap Sound 25

09 СВърЗване към AirPlay 2 на Apple 26

Свързване и използване с продукт на Apple 26

10 Монтиране на стенната стойка 27

Предпазни мерки при монтиране 27

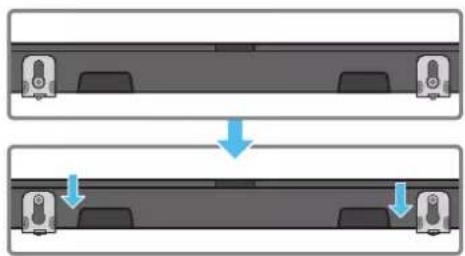

Компоненти за стенен монтаж 27

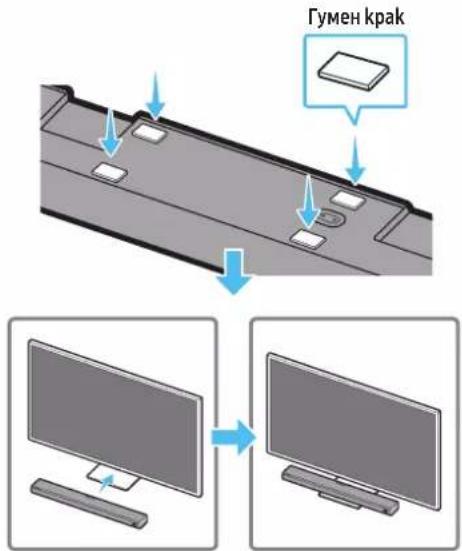

11 Монтиране на Soundbar наг стойка за телевизор 28

Компонент....28

12 Актуализиране на софтуера 29

13 Омстраняване на неизправности 30

14 ЛИЦЕНЗ 32

15 Бележка за лиценз с отворен ког 32

16 Важни бележки за сервизното обслужване 32

17 Спецификации и ръководство 33

Снецификации....33

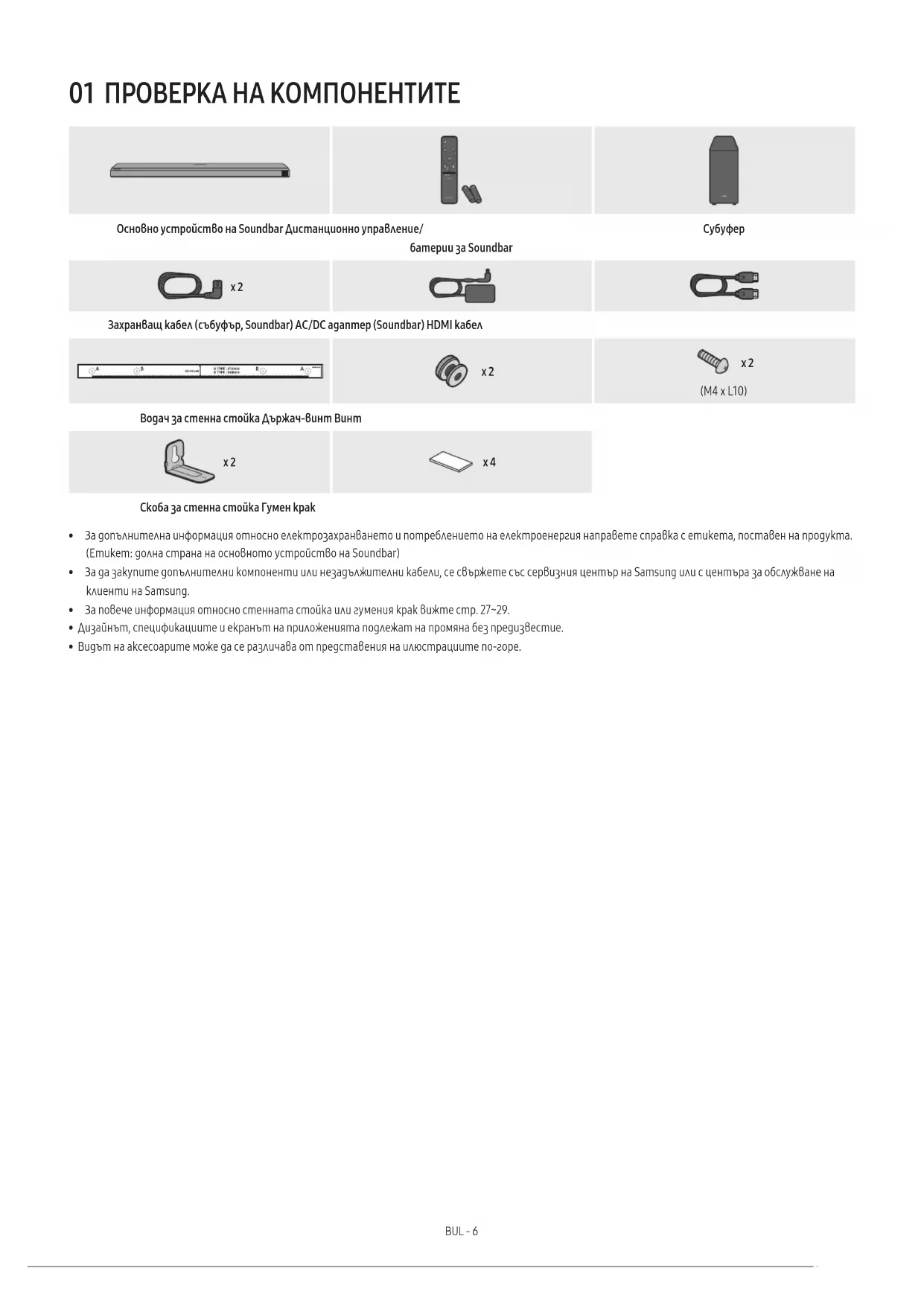

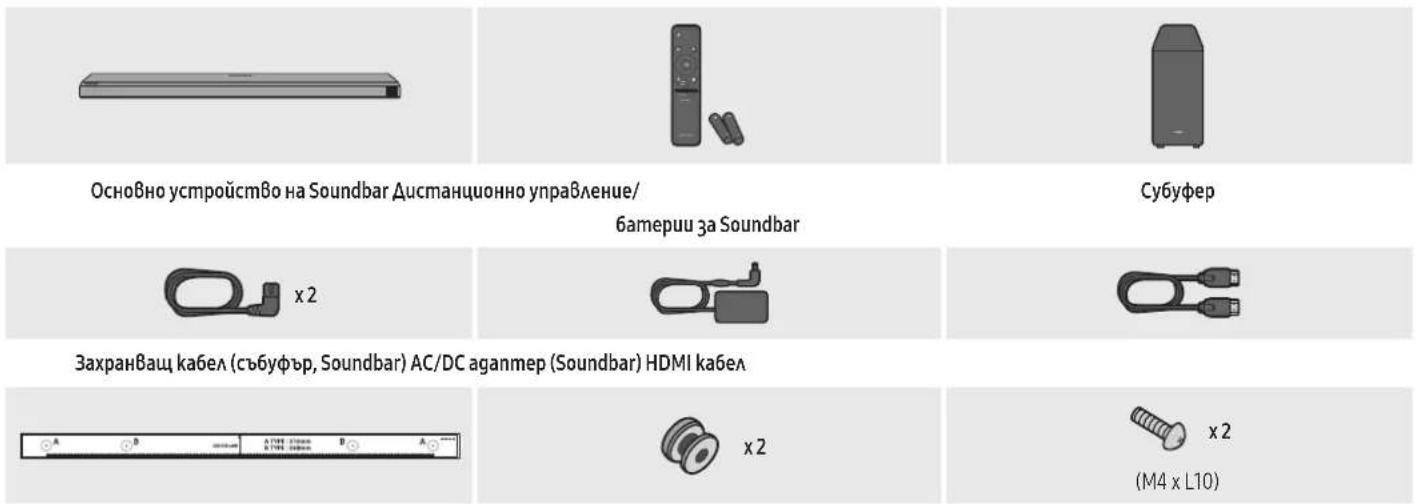

01 ПРОВЕРКА НА КОМПОНЕНТИТЕ

Водач за стенна стойка Държач-Винт Винт

• За допълнителна информация относно електрозахранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Emukem: голна страна на основното устройство на Soundbar)
• За да закупите допълнителни компоненти или незагължителни кабели, се свържете със сервизния център на Samsung или с центъра за обслужване на клиенти на Samsung.
• За повече информация относно стенната стойка или гумения крак Вижте стр. 27\~29.
• Дизайнът, спецификациите и екранът на приложенията подлежат на промяна без предизвестие.
• Вигът на аксесоарите може да се различава от представения на илюстрациите по-горе.

02 ОПИСАНИЕ НА ПРОДУКТА

Преден панел/Горен панел на Soundbar

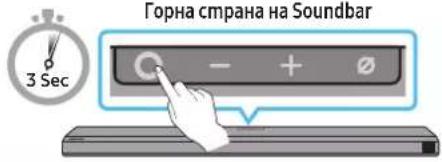

1	○ (Мултифункционален) бутон• В режим на готовност натиснете ○ (Мултифункционален) бутон, за да включите Soundbar.• Натиснете ○ (Мултифункционалния) бутон, за да промените входящия източник.
2	Бутон — + (Сила на звука)Регулира силата на звука.

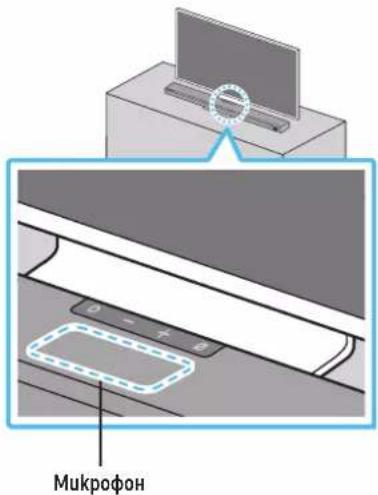

3	Бутон ∅ (Вкл./Изкл. на микрофона)Натиснете бутона, за да включите или изключите микрофона.
4 исплейИзвежда състояниемо и текущия режим на продукта.D.IN → HDMI → Wi-Fi → BT

- Когато включите АС кабела, бутонът за захранването ще заработи след 4 до 6 секунди.

- Когато включите това устройство, ще минат 4 до 5 секунди, преди то да издаге звук.

- Ako се чува звук както от телевизора, maka и от Soundbar, отигете в меню Настройки, за да регулирате звука на телевизора и да промените Високоговорителя на телевизора на Външен Високоговорител.

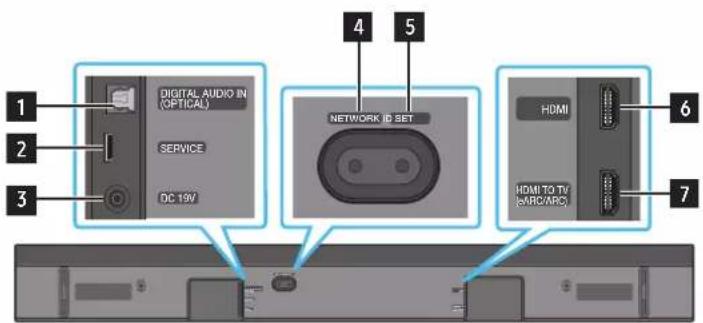

Долен панел на Soundbar

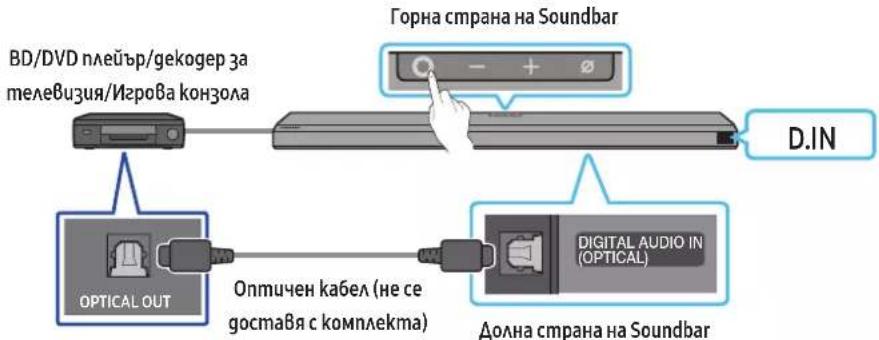

1	IGITAL AUDIO IN (OPTICAL)Свържете към цифровия (оптичен) изход на външно устройство. (Вижте страница 20)

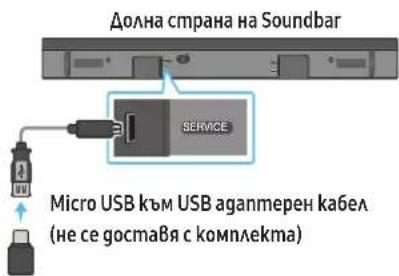

2	SERVICEСвържете USB устройство за съхранение, за да нагстр outме софтуера на продукта.
3	C 19 V (Вход на захранване)Свържете AC/DC агалтера. (Вижте страница 12)
4	NETWORKНамиснете, за да свържете към безжична мрежа (Wi-Fi) през приложениетоSmartThings.
5	D SETНамиснете, за да свържете безжично Soundbar към съраунг Високоговорителите и събуфъра. (Съраунг високоговорителят се продава отгелно.)

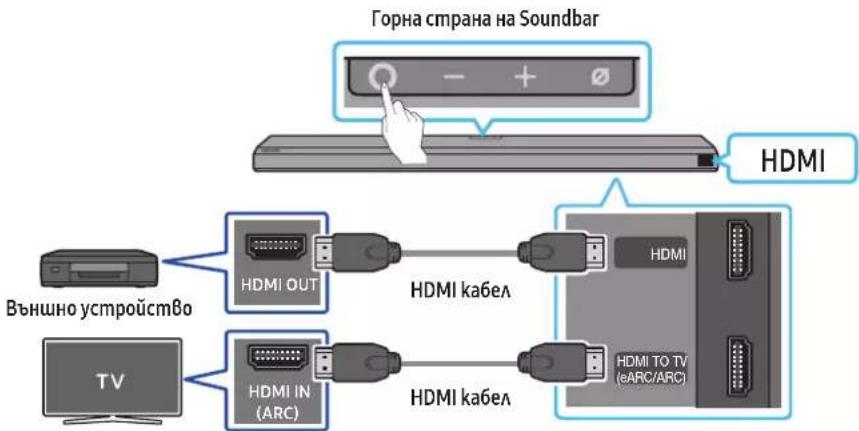

6	HDMIПредава едновременно цифрови видео и аудио сигнали през HDMI кабел.Свържете към HDMI изход на външно устройство. (Вижте страница 19)

7 HDMI TO TV (eARC/ARC)

Свържете към HDMI жак на телевизор. (Вижте страница 15)

- Когато изключвате захранващия кабел на АС/ДС аiganтера от стенния контакт, хвашайте щепсела.

Не дърпайте кабела.

- Свържете това устройство или други компоненти към променливотоков контакт само след като са установени всички връзки между компонентите.

Поставяне на батериите преди използване на дистанционното управление (2 батерии размер АА)

Плъзнете задния kanak по посока на стрелката, gokamo го отстраните изцяло. Поставете 2 батерии АА (1,5 V), като следите за правилната ориентация на полюсите. Плъзнете капачето на батерията отново на мястото му.

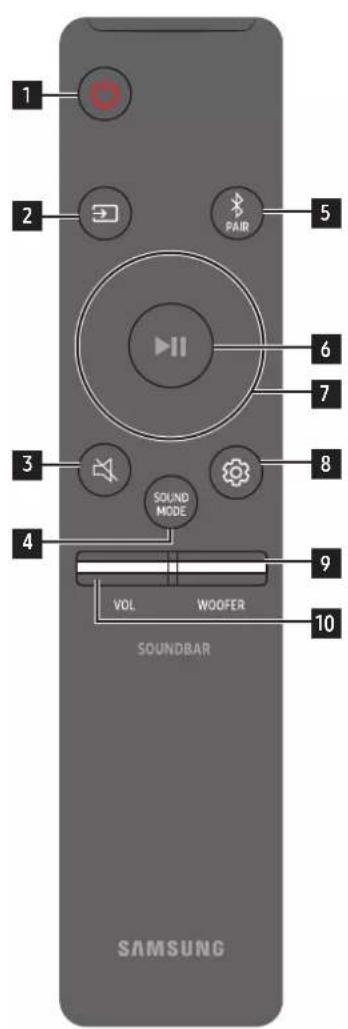

Начин на работа с дистанционното управление

1	Захранване	Включва и изключва Soundbar.Функция Auto Power DownУстройството се изключва автоматично в следните ситуации:В режим D.IN / HDMI / Wi-Fi / BT, ако няма аудио сигнал в рамките на 18 минути.
2	Източник	Намиснете, за да изберете източник, свързан към Soundbar.
3	[TSXC]Изключване на звука	Намиснете бутона (Изключване на звука), за да изключите звука.Намиснете го отново, за да отмените заглушаването.
4	SOUND MODE	Можете да изберете желания режим на звука, като изберете STANDARD,SURROUND, GAME PRO или ADAPTIVE SOUND.STANDARDИзвежда оригиналния звук.SURROUNDОсигурява звуково поле, по- широко от стандартното.GAME PROПредоставя стереоскопичен звук, който ви потапя в действшето по време на игра.ADAPTIVE SOUNDАнализира съдържанието в реално време и автоматично предоставя оптимално звуково поле в зависимост от характеристиките на съдържанието.
5	Bluetooth PAIR	Включете Soundbar в режим за сгвояване през Bluetooth. Намиснете бутона и изчакайте екрана „BT PAIRING“, за да свържете с ново Bluetooth устройство.
6	Възпроизвеждане/ Пауза	Можете също да възпроизвеждате или да поставяте музыка на пауза с натискането на бутона.

7	Нагоре/Наголу/Наляво/Надясно	Намиснете обозначените области, за да изберете Нагоре/Наголу/Наляво/Надясно.Намиснете Нагоре/Наголу/Наляво/Надясно на бутона, за да изберете или настроите функции.Пропускане на музыкално изпълнениеНамиснете бутона Надясно, за да изберете следващия музыкален файл. Намиснете бутона Надяво, за да изберепредишния музыкален файл.ID SETИзползвайте тази опция, когато субуферът или съраунг Високоговорителите не са свързани или трябва да бъдатсвързани отново.Докато са изключени, натиснете и загръжте бутона Нагоре за 5 секунги, за да се извърши ID SET. (Вижте страница 13.)
8	Контрол на звука	Когато се намисне, последователно се показват настройваните елементи, като например AVA, TREBLE, BASS, SYNC,CENTER LEVEL, FRONT TOP LEVEL, и VIRTUAL ON/OFF. Желаниям елемент може да се регулира с помощта на бутоните Нагоре/Наголу.За да управлявате силата на звука на високите или на басовите тонове, изберете TREBLE или BASS В „Настройки назвука“, слег което настройте силата на звука между -6~+6, като използвате бутоните Нагоре/Наголу.Натиснете и загръжте бутона ⚫(Контрол на звука) за около 5 секунги, за да регулирате звука за Всяка честотналента. Можете да избирате измежду 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 kHz и 10 kHz, като използвате бутонитеНаляво/Надясно, и всяка честота може да се регулира до настройка от -6 go +6 с помощта на бутоните Нагоре/Наголу.(Уверете се, че режим на звука е с настройка „STANDARD“).За да управлявате силата на звука на всеки от високоговорителите, изберете CENTER LEVEL или FRONT TOP LEVEL 8„Настройки на звука“, слег което регулирайте силата на звука до настройка в диапазона -6~+6 с помощта на бутонитеНагоре/Наголу.Ако картината на телевизора и звукът от Soundbar не са синхронизирани, изберете SYNC в „Контрол на звука“ и слегмова задайте забавянето на звука между 0~300 милисекунги, като използвате бутоните Нагоре/Наголу.SYNC се поддържа само за някои функции.Ако са свързани съраунг Високоговорители, изберете REAR LEVEL, REAR TOP LEVEL, слег което използвайте бутонитеНагоре/Наголу, за да настроите звука в диапазона от -6 go +6.Функцията на Високоговорителя VIRTUAL може да бъге ON/OFF с помощта на бутоните Нагоре/Наголу.
9	НИВО НА WOOFER(BASS)	Натиснете бутона нагоре или наголу, за да регулирате нивото на уфера (бас) go -12 или от -6 go +6. За да загадете ниво 0(по подразбиране) за силата на звука на уфера (бас), натиснете бутона.
10	СИЛА НА ЗВУКА	Натиснете бутона нагоре или наголу, за да регулирате силата на звука.Изключване на звукаНатиснете бутона VOL, за да изключите звука. Натиснете го отново, за да отмените заглушаването.

Активен гласов усилвател (AVA)

• Анализира външния шум в реално Време, докато саундбара възпроизвежда съдържание, така че гласовото аудио винаги се чува ясно.
• Не се записвам данни по Време на анализа.

Използване на скритите бутони (бутони с повече от една функция)

Скрит бутон		Страница за справки
Бутон на дистанционното управление Функция
WOOFER (Нагоре)	Включване/изключване на дистанционното управление на телевизора (Готовност)	страница 11
Нагоре ID SET страница 13
(Контрол на звука)	7-лентов еквалайзер страница 10

Изходни спецификации за различните режими за звуков ефект

• Когамо Входният източник е Dolby Atmos®, DTS:X, настройката само за събуфъра осигурява 3.1.2-канален звук, гокато установката на комплекта събуфър и безжични задни високоговорители осигурява 5.1.4-канален звук.
• Комплектът безжични задни високоговорители Samsung може да бъге закупен отгелно. За закупуване на комплект или субуфер се обърнете към търговеца, от който сте закупили своя Soundbar.
• Съраунг Високоговорителите няма да издават звук през 2-каналния изход, когато се използва режим STANDARD. За да включите звука на съраунг Високоговорителите, променете режима на ефектите на SURROUND.

Регулиране на силата на звука на Soundbar с дистанционното управление на телевизора

Регулирайте силата на звука на Soundbar с дистанционното управление на телевизора.

• Тази функция може да се използва само с ИЧ гистанционно управление. Bluetooth гистанционни управления (дистанционни управления, при к outо се изисква свояване) не се подържат.
• Загайте за високоговорителя на телевизора настройка Външен високоговорител, за да използвате тази функция.

• Производители, които поддържат тази функция: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Изключете Soundbar.

• Натиснете нагоре и загръжте бутона WOOFER за 5 секунди.

При Всяко натискане нагоре и загържане на бутона WOOFER за 5 секунги режимът се променя, като последователността е следната: OFF-TV REMOTE (режим по погразбиране), SAMSUNG-TV REMOTE, ALL-TV REMOTE.

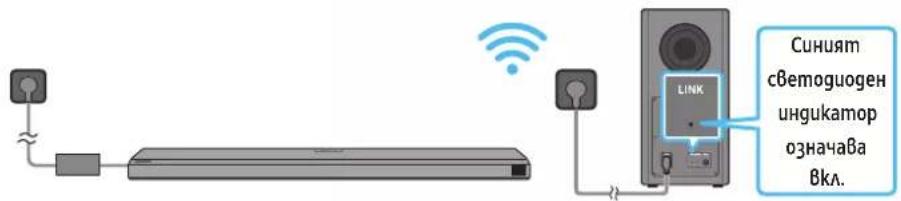

Включване на захранването и устройствата

Използвайте захранващите компоненти, за да свържете събуфъра и Soundbar към електрически контакт в следния рег:

- За повече информация относно необходимото електрозахранване и потреблението на електроенергия направете справка с етикета, поставен на прогукта. (Emukem: голна страна на основното устройство на Soundbar)

1. Включете захранващия кабел към субуфера.

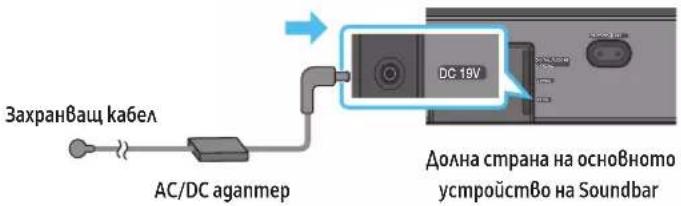

1. Първо Включете захранващия кабел към AC/DC aganmpera.

Включете AC/DC агаптера (със захранващия кабел) към Soundbar.

1. Свържете захранването със Soundbar и субуфера. Субуферът се свързва автоматично, когато се Включи Soundbar.

- Свържете захранването на субуфера преди свързване със Soundbar.

Субуферът ще бъге автоматично свързан при Включване на Soundbar.

- Ако извадите и поставите отново захранващия кабел в контакта, gokato продуктът е включен, Soundbar се включва автоматично.

- Уверете се, че AC/DC агаптерът е поставен да лежи Върху маса или на пога. Ако поставите AC/DC агаптера така, че да Виси с Входа за AC кабела ориентиран нагоре, в агаптера може да Влязат вода или други чужди частици и това да причини неизправност на агаптера.

Ръчно свързване на субуфера

Преди извършване на процедурата по ръчно свързване по-голу:

- Проверете гали захранващите кабели на Soundbar и субуфера са свързани правилно.

- УВереме се, че Soundbar е изключен.

1. Изключете основното устройство на Soundbar.

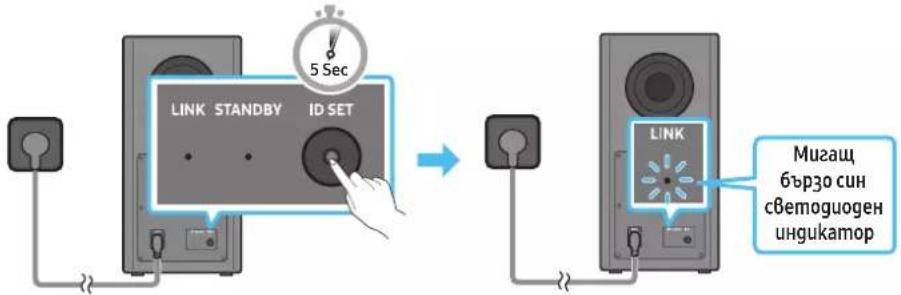

2. Натиснете и загръжте ID SET в загната част на субуфера за най-малко 5 секунди.

- Червеният индикатор на гърба на субуфера се изключва и синият индикатор премигва.

Загна страна на субуфера Загна страна на субуфера

1. Натиснете бутона Нагоре на дистанционното управление за 5 секунди.

2. На дисплея на Soundbar за кратко се извежда съобщението ID SET, което след това изчезва.

3. Soundbar ще се Включи автоматично, когато приключи процедурата по ID SET.

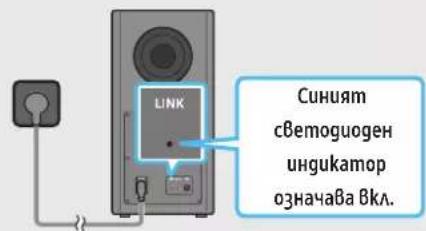

1. Проверете дали светодиодният индикатор за Връзка LINK свети постоянно в синьо (Връзката е осъществена).

Светодиодният индикатор за връзка LINK спира да премигва и светва постоянно В синьо, когато е установена връзка между Soundbar и безжичния субуфер.

Светодиодни индикатори от задната страна на субуфера

Светодиogen индикатор Статус Описание Разделитена способност
	Включен	Успешно свързване(нормална работа)	-
	Мига Връзката се възстановява	Проверете гали захранващиям кабел, свързан към основното устройство Soundbar, е включен правилно или изчакайте около 5 минути. Ако мигането продължи, опитайте ръчно да свържете със субуфера. Вижте страница 12.
	Включен	Готовност (при изключено основно устройство на Soundbar)	Проверете гали захранващиям кабел, свързан към основното устройство Soundbar, е включен правилно.
		Неуспешно свързване	Свържете отново. Вижте инструкциите за ръчно свързване на страница 12.
	Мига Неизправност		Вижте информацията за контакт със сервизния център на Samsung в това ръководство.

БЕЛЕЖКА

• Ако основното устройство е изключено, безжичният събуфър ще влезе в режим на готовност и светогиодът STANDBY отзаг на събуфъра ще стане червен, след като премигне няколко пъти в синьо.
• Ako 8 близост go Soundbar използвате устройство, което ползва същата честота като Soundbar, смущенията може да доведат до прекъсвания на звука.

- Максималното разстояние на pregаване на безжичния сигнал от основния mogul е около 10 m, но може да варира в зависимост от условията на работа. Ако между основния mogul и безжичния събуфър има стоманобетонова или метална стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал.

ВНИМАНИЕ

• В безжичния субуфер има вградени антени за приемане на безжичен сигнал. Пазете могула от Вода и влага.
- За оптимально качество на слушането се уверете, че в зоната около безжичния събуфър и mogула на безжичния приемник (прогава се отгелно) няма препятствия.

СВързване на SWA-9500S (прогава се отгелно) към Soundbar

За да постигнете истински безжичен съраунг звук, свържете комплекта безжични задни високоговорители Samsung (SWA-9500S – progава се отgelно) към Soundbar.

За подробна информация относно свързването вижте ръководството на комплекта безжични задни високоговорители Samsung.

Memog 1. СВързване с HDMI

ВНИМАНИЕ

• Когато HDMI кабельт и оптичният кабел са свързани, първо се получава HDMI сигнальт.
• За ga свържете с HDMI кабела телевизора и Soundbar, уверете се, че сте свързали изводите, обозначени с ARC. В противен случай телевизорът може да не издава звук.
• Препоръчителниям кабел е High Speed HDMI Cable with Ethernet.

СВързване на телевизор, който поддържа HDMI ARC (канал за обратен звук)

1. При изключени Soundbar и телевизор свържете HDMI кабела, както е показано на фигурата.
2. Включете Soundbar и телевизора.

3. „TV ARC“ се появява на прозореца на дисплея на основното устройство на Soundbar и Soundbar възпроизвежда звук от телевизора.

4. Ако звукът от телевизора не се възпроизвежда, натиснете (Мултифункционалния) бутон в горната част на Soundbar или бутона (Източник) на дистанционното управление, за да изберете режим D.IN. На екрана последователно се показват D.IN и TV ARC и звукът от телевизора се възпроизвежда.

5. Когато свързвате телевизор, който поддържа функцията eARC, на дисплея се покаЗва eARC и звукът започва да се чува.
6. За да се свържете чрез eARC, функцията eARC В менюто на телевизора трябва да бъге Включена. За подробности относно настройките направите справка с ръководството за потребителя на телевизора. (напр. телевизор Samsung: Начало (☐) → Настройки (☐) → 3Вук → Експертни настройки → Режим HDMI-eARC (автоматичен))
7. Ako „TV ARC“ не се покаже на прозореца на дисплея на основното устройство на Soundbar, проверете гали HDMI кабельт е свързан към правилния порт.
8. Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

БЕЛЕЖКА

• Когато свържете чрез HDMI кабел телевизор, подържащ HDMI ARC (канал за обратен звук), към Soundbar, можете да pregавате цифрови вигео и аудио дани, без използване на отделен оптичен кабел.
• Препоръчваме по възможност да използвате безжилен HDMI кабел. Ако HDMI кабельт е с жила, използвайте кабел с диаметър пог 14 мм.
• Тази функция не е на разположение, ако HDMI кабельтім не поддържа ARC.
• Когато звукът на pregаването е когиран в Dolby Digital и „Формат на изходящия цифров звук“ на Вашия телевизор е загаден на PCM, препоръчваме да промените настройката на Dolby Digital. Когато настройката на телевизора се промени, качеството на звука ще се повиши. (Телевизионното меню може да използва различни гуми за Dolby Digital и PCM в зависимости от производителя на телевизора.)

Метог 2. Свързване с помощта на оптичен кабел

Контролен списък за проверка преди свързване

• Когато HDMI кабельт и оптичният кабел са свързани, първо се получава HDMI сигнальт.
• Когато използвате оптичен кабел и клемите имат покритие, се уверете, че сте премахнали покритията.

1. При изключени телевизор и Soundbar свържеме норма на Soundbar DIGITAL AUDIO IN (OPTICAL) и норма OPTICAL изход на телевизора с оптичния кабел (не се предоставя), както е показано на фигурата.
2. Включете Soundbar и телевизора.
3. Намиснете ⚫ (Мултифункционалния) бутон, намиращ се Върху горната страна на Soundbar, или бутона ⚫ (Източник) на гистанционното управление, за да изберете режим D.IN.
4. Звукът от телеВизора се ВъзпроизВежга от Soundbar.

Използване на функцията Q-Symphony

При Q-Symphony Soundbar се синхронизира с телевизор Samsung, за да се извежда звук от две устройства за оптимален съраунд ефект. Когамо се свърже Soundbar, се показва менюто TV+Soundbar под менюто Звуко8 изход на телевизора. Изберете съответното меню.

- Пример на телевизионно меню: Телевизор + име на серията на Soundbar [AV] (HDMI)

ЗАБЕЛЕЖКА

• Може да работи според когека, поддържан от телевизора.
  • Тази функция се поддържа само когато е свързан HDMI кабел или оптичен кабел (не е включен в комплекта).
  • Тази функция е налична в някои телевизори Samsung и в някои модели Soundbar.

Използване на звука Spacefit

Осигурява оптимизирано качество на звука, като анализира пространството, в което се слуша. За да активирате тази функция, Включете режима Adaptive Sound+ В менюто на телевизора Samsung. (Начало ( → Настройки ( → Общи → Настройки на интелигентен режим → Adaptive Sound+)

БЕЛЕЖКА

• Режимът на звука на Soundbar ще се смени автоматично на Adaptive Sound+, ako akтивирате режима Adaptive Sound+ на вашия телевизор.
  • Тази функция работи, когамо Soundbar се свърже към някои телевизори Samsung.

06 ИЗПОЛЗВАНЕ НА БЕЗЖИЧНА ВРЪЗКА КЪМ ТЕЛЕВИЗОРА

Memog 1. СВързване през Bluetooth

Когамо телевизор Samsung е свързан през Bluetooth, можете да чуеме стерео звука, без при това да се нуждаете от кабел.

• Може да се свърже само по един телевизор Samsung.
• Може да се свърже телевизор на Samsung, който поддържа Bluetooth. Проверете спецификацииите на вашия телевизор.

Първоначално свързване

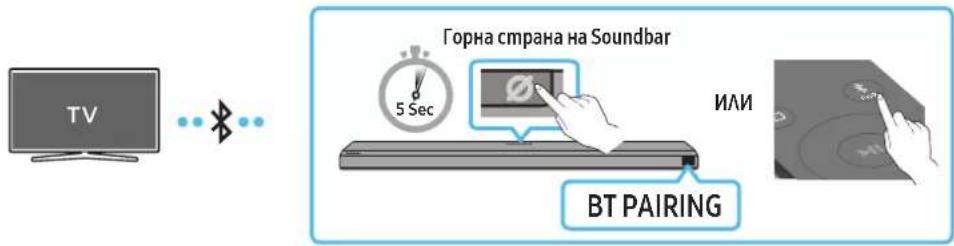

1. Намиснете бутона ✝PAIR на дистанционното управление на Soundbar, за да влезете 8 режим „ВТ PAIRING".

(ИЛИ) а. Намиснете ⚫ (Мултифункционалния) бутон на горния панел, след което изберете ВТ.
„BT“ автоматично се променя на „BT PAIRING“ след няколко секунди или се променя на „BT READY“, ако има запаметена бръзка.
b. Когамо се появи „BT READY“, натиснете и задръжте бутона ☎ (Вкл./Изкл. на микрофона) на горния панел на Soundbar за повече от 5 секунги, за да се покаже „BT PAIRING“.

1. Изберете режим Bluetooth на телевизора Samsung.
   (напр. Начало (☐) → Настройку (☐) → 3Byk → 3Byков изхог → Списък на Bluetooth ВусокогоВорумените → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))

2. Изберете [AV] Samsung Soundbar Q800A / Q810A om списъка на екрана на телевизора.

Наличен Soundbar e показан с „Необходимост om сгвояване“ или „Сгвоен“ на списъка с Bluetooth устройства. За свързване на телевизор Samsung със Soundbar изберете съобщението и след това установете Връзка.

- Когамо телевизор на Samsung е свързан, [Име на телевизор] → „ВТ“ се появява на предния дисплей на Soundbar.

1. А сега можете да чуете звука на телевизора Samsung през Soundbar.

- Слег като свържеме Soundbar към своя телевизор Samsung за първи път, използвайте режима „BTREADY“ за повторно свързване.

Ако устройството не успее да се свърже

• Ако в списъка с высокоговорители на телевизора Samsung имате съществуващ Soundbar (например [AV] Samsung Soundbar Q800A / Q810A), во измграйте.
• Слег това повторете стъпки от 1 до 3.

Прекъсване на Връзката на Soundbar към телевизора Samsung

Намиснете ⚙ (Мултифункционалния) бутон на горната страна на Soundbar или бутона 📄 (Източник) на гистанционното управление, за да изберете режим, различен от „ВТ“.

- Прекъсването на Връзката отнема Време, тъй като телевизорът Samsung трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимости от могела телевизор Samsung.)

Какба е разлукама между BT READY и BT PAIRING?

• BTREADY: В този режим можете да се свържете отново с Всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди.
  • BT PAIRING: В този режим можете да свържете ново устройство към Soundbar.
  (Намиснете бутона ✝ PAIR на дистанционното управление на Soundbar или натиснете и загръжте бутона ☎ (Вкл./Изкл. на микрофона) в горната част на Soundbar за повече от 5 секунги, gokamo Soundbar е 8 режим „ВТ“.)

Бележки относно свързване през Bluetooth

• Разположете ново устройство в диаметър от 1 м, за да установите бръзка през Bluetooth.
• Ако ви бъге поискан ПИН ког при свързване с Bluetooth устройство, въвегете <0000>.
• Soundbar автоматично се изключва след 18 минути в състояние на готовност.
• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства:
• Ako около Soundbar има силно електрическо поле.
• Ако няколко Bluetooth устройства едновременно са сгвоени със Soundbar.
• Ako Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и гр., трябва да бъдат държани galеч от основното устройство на Soundbar.

Memog 2. Свързване чрез Wi-Fi

Контролен списък за проверка преди свързване

• Wi-Fi Връзката е налична само на телевизор Samsung.
• Проверете гали безжичният румер (Wi-Fi) е включен и гали телевизорът е свързан с румера.
• Телевизорът и Soundbar трябва да са свързани към една и съща безжична мрежа (Wi-Fi).
• Ако безжичният рутер (Wi-Fi) използВа DFS канал, няма да можете да осъществите Wi-Fi връзка между телевизора и Soundbar. Свържете се с Вашия доставчик на интернет услуги за подробности.
  • Тъй като менютата може да се различават в зависимост от годината на производство, вижте ръководството на телевизора.

• За ga свържете телевизора към Soundbar чрез Wi-Fi, първо свържете Soundbar към безжичен рутер. Вижте страница 22 за подробности как да осъществите Wi-Fi връзка.

• За повече информация относно Wi-Fi връзката към Soundbar Bukme стр. 22, „Memog 2. СВързване през Wi-Fi (безжична мрежа)”.

• Сменете Входящия източник на телевизора чрез аудио менюто на Soundbar.

- Телевизори Samsung, предлагани на пазара от 2017 г. наматък

Начало ( Ⓜ) → Насмройку ( ⚙️→ 3Byk → 3Bykoß u3xog → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 СВЪРЗВАНЕ КЪМ ВЪНШНО УСТРОЙСТВО

Метод 1. Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos)

Контролен списък за проверка преди свързване

• Ако опциите за аудио изход включват вторичен звук, се уверете, че вторичният звук е изключен (Off).
• Уверете се, че съдържанието поддържа Dolby Atmos®.

1. Използвайте HDMI кабел, за да свържете HDMI OUT порта на външното устройство и HDMI порта на долната страна на Soundbar.
2. Използвайте HDMI кабел, за да свържете HDMI IN порта на телевизора и HDMI TO TV (eARC/ARC) порта на долната страна на Soundbar.
3. Включете Soundbar, телевизора и външното устройство.
4. Намиснете ⚫ (Мултифункционалния) бутон, разположен на горната страна на Soundbar, или бутона 📄 (Източник) на гистанционното управление, за да изберете режим „HDMI“.
5. Дисплеят на Soundbar показва, че режимът „HDMI“ е избран в момента, и Soundbar ще започне да възпроизвежда звуци.

БЕЛЕЖКА

• Когамо използваме Dolby Atmos®: Ако входният източник е Dolby Atmos®, се извежгам 3.1.2 канала.
• Когамо се актувира Dolby Atmos®, на предния дисплей се покаЗва DOLBY ATMOS.
• Конфигуриране на Dolby Atmos® на вашия BD плейър или друго устройство
  Омвореме опциите за ауğuю изход в менюто за настройки на Вашия BD плейър или на друго устройство и се уверете, че за Bitstream е избрана опция „Без кogiране“. Например В BD плейъра Samsung отигете В Меню Начало → Звук → Цифров изход, след което изберете Битов поток (необработен).

Спецификация на поддържаните UHD сигнали (3840 x 2160 p)

Кагрова честома (fps)	Дълбочина на цвета RGB 4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 бума 0 0 0 0
	10 бума -	-	0 0
	12 бума	-	-	0	0
120	8 бума	-	-	-	-
	10 бума	-	-	-	-

• Подвържаната спецификация може да се различава в зависимост от свързаното външно устройство или условията на използване.

Метог 2. Свързване с помощта на оптичен кабел

1. Използвайте оптичен кабел (не се предоставя), за да свържете DIGITAL AUDIO IN (OPTICAL) на основното тяло на Soundbar към порта OPTICAL OUT на Външното устройство.
2. Включете Soundbar и външното устройство.
3. За да изберете режим D.IN, натиснете ⚫ (Мултифункционалния) бутон на горната страна на Soundbar или бутона 📄 (Източник) на гистанционното управление.
4. Вашиям Soundbar ще възпроизведе звуци от външното устройство.

Memog 1. СВързване през Bluetooth

Когато мобилно устройство е свързано през Bluetooth, можeme да чуеме стерео звука, без при това да се нуждаете от кабел.

- Когато свържете сгвоено Bluetooth устройство при изключен Soundbar, последният се изключва автоматично.

ПърВоначално свързване

- Когато се свържете към ново Bluetooth устройство, уверете се, че устройството е на разстояние от 1 т.

1. Намиснете бутона ✝PAIR на дистанционното управление на Soundbar, за да Влезете в режим „ВТPAIRING“.

(ИЛИ) а. Натиснете ⚫ (Мултифункционалния) бутон на горния панел, след което изберете „ВТ“.
„BT“ автоматично се променя на „BTPAIRING“ след няколко секунди или се променя на „BTREADY“, ако има запаметена Връзка.
b. Когамо се появи „BTREADY“, натиснете и загръжте бутона ☎ (Вкл./Изкл. на микрофона) на горния панел на Soundbar за повече от 5 секунди, за да се покаже „BT PAIRING“.

1. Om списъка, който се появява на Вашето устройство, избереме [AV] Samsung Soundbar Q800A / Q810A.

- Kogamo Soundbar бъге свързан към мобилното устройство, на предния дисплей се появява [Име на мобилно устройство] → „ВТ“.

1. Възпроизвеждайте музыкални файлове от устройството, свързано през Bluetooth към Soundbar.

- Слег като свържете Soundbar към своето мобилно устройство за първи път, използвайте режима „BTREADY“, за повторно свързване.

Ако устройството не успее да се свърже

• Ako в списъка с високовогоорители на мобилното устройство имате съществуващ Soundbar (например [AV] Samsung Soundbar Q800A / Q810A), во измрийте.
• Повтореме стъпки 1 и 2.

Какба е разлукама между BT READY и BT PAIRING?

• BTREADY: В този режим можете да се свържете отново с Всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди.
  • BTPAIRING: В този режим можете да свържете ново устройство към Soundbar.
  (Намиснете бутона ✝ PAIR на гистанционното управление на Soundbar или натиснете и загръжте бутона ☎ (Вкл./Изкл. на микрофона) В горната част на Soundbar за повече от 5 секунди, gokamo Soundbar е в режим „ВТ“.)

Бележки относно свързване през Bluetooth

• Разположете ново устройство в диаметър от 1 т, за да установите връзка през Bluetooth.
• Ако ви бъге поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>.
• Soundbar автоматично се изключва след 18 минути в състояние на готовност.
• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства:

— Ако около Soundbar има силно електрическо поле.

- Ако няколко Bluetooth устройства едновременно са сгвоени със Soundbar.

- Ako Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и гр., трябва да бъдат държани galеч от основното устройство на Soundbar.

• Soundbar podgържа SBC данни (44,1 kHz, 48 kHz).
• Свържете само към Bluetooth устройство, което поддържа функцията А2DP (AV).
• Не можeme ga свързваме Soundbar към Bluetooth устройство, което поддържа само функцията HF (Hands Free, хенсфри).
• Когамо свързваме Soundbar към Bluetooth устройство, разположете устройствата Възможно най-близо едно до друго.
• Колкото по-галеч се намира Soundbar om Bluetooth устройствомо, толкова по-лошо ще е качествомо на звука. Bluetooth бръзката може да бъге прекъсната, когамо устройствата са извън ефективния обхват.
• Bluetooth Връзката може и да не функционира според предназначението в зони със слаб сигнал.

- Bluetooth устройство може да излъчи шум или да не функционира правилно в следните условия:

– Когато тялото е В контакт с приемо-предавателя на сигнала на Bluetooth устройството или Soundbar
- В ъгли или когато в близост има препятствие, като например стена или prereрада, където могат да настъпят електрически промени.
- Когато е изложено на радиосмущения поради факта, че в същите честотни диапазони работят и други продукти, като медицинско оборудване, микровълнови печки и безжични LAN устройства.
– Препятствия, като например врати и стени, може да повлияят на качеството на звука дори когато устройствата се намират в пределите на ефективния обхват.

• Имайте предвид, че вашият Soundbar няма да може да бъге сгвоен с други Bluetooth устройства, gokamo се използва опцията Bluetooth.
• Това безжично устройство може да предизвика електрически смущения по Време на работата си.

Прекъсване на Връзката между Bluetooth устройството и Soundbar

Можете да прекъснете бръзката между Bluetooth устройство и Soundbar. За инструкции вижте ръководството за потребителя на Bluetooth устройството.

• Връзката към Soundbar ще бъге прекъсната.
- Когамо Soundbarе изключен от Bluetooth устройството, на предния дисплей на Soundbar ще се покаже „BT DISCONNECTED“.

Прекъсване на Връзката на Soundbar към Bluetooth устройството

Намиснете ⚙ (Мултифункционалния) бутон, разположен на горната страна на Soundbar, или бутона 📄 (Източник) на дистанционното управление, за да превключите режима от „ВТ“.

• Прекъсването на Връзката отнема Време, тъй като Bluetooth устройството трябва да получи отговор om Soundbar. (Времето за прекъсване на Връзката може да се различава в зависимости от Bluetooth устройството)
• Kogamo Soundbar e изключен от Bluetooth устройството, на предния дисплей на Soundbar ще се покаже „BT DISCONNECTED“.

Memog 2. Свързване през Wi-Fi (безжична мрежа)

За да свържете Soundbar към мобилно устройство през безжична мрежа (Wi-Fi), се изисква приложение SmartThings.

Първоначално свързване

1. Инсталирайте и стартирайте приложението SmartThings от Вашето mobilно устройство (смартфон или таблет).
2. Слегвайте инструкциите на екрана на приложението, за да добавите Soundbar.

• Възможно е на някои устройства да не се появи автоматичният изскачащ прозорец (Втората екранна снимка по-голу).

Ако изскачащият прозорец не се появи, натиснете + на екрана Home. Soundbar e добавен към приложението.

Първи стънки с Amazon Alexa (Вградена Alexa)

• Amazon Alexa e услуга, предоставяна от Amazon.
- Възможно е функцията да не се поддържа за всички модели или географски области.
• Тази функция поддържа само някои езици и поддържаните функции може да се различават в зависимост от географската област.
- За спецификация или съвместимост на progукта направите справка с уеб сайта на Samsung (www.samsung.com).

С помощта на Alexa можете да възпроизвежгате музыка, да слушате новини, да глегате прогнозата за Времето и да управлявате битова техника.

За използването на Amazon Alexa е необходим akaунт в Amazon, за да свържете Soundbar през мрежата.

1. Инсталирайте приложението SmartThings на Вашето мобилно устройство и го стартирайте.
2. Влезте в акаунта в Alexa, като изпълните инструкциите от приложението, след което влезте в услугата.

1. Извукайте Alexa или натиснете ⚫ (Мултифункционалния) бутон на Soundbar за 3 секунги, за да използвате услугата Alexa.

- Намиснете (Мултифункционалния) бутон за 3 секунди, за да извикате Alexa. Произнесете, гокато бутонът е натиснат, за да активирате гласовото разпознаване.

Използване на гласови команди за управление на Soundbar

Какво да направите Пример за гласова команга
Управление на силата на звука	„Alexa, увеличи звука.“
	„Alexa, намали звука“
Слушане на поточно съдържание от Amazon Music	„Alexa, пусни малко джаз музика“
Управление на възпроизвеждането	„Alexa, пусни следващата песен.“
	„Alexa, спри музыката.“
	„Alexa, коя е тази песен?“
Информация за времето	„Alexa, какво е Времето?“
Загаване на график за таймера	„Alexa, загай таймера на 10 минути.“

Първи стънки с Alexa В продукт на Amazon (работи с Alexa)

• Възможно е функцията да не се поддържа за всички модели или географски области.
• Тази функция поддържа само някои езици и поддържаните функции може да се различават в зависимост от географската област.
• За спецификация или съвместимост на продукта направите справка с учеб сайта на Samsung (www.samsung.com).
  • Тази услуга се предоставя от Amazon и може да бъге прекратена по всяко Време. Samsung не носи отговорност за наличността на услугата.
• Екранът на приложението Amazon Alexa може да бъде променян без предварително известие.

Свързване и използване с продукт на Amazon (Amazon Echo)

Използвайте Amazon Echo за управление на Soundbar и се наслаждавайте на музыкалните услуги от Amazon Echo.

За използването на Amazon Alexa е необходим akaунт в Amazon, за да свържете Soundbar през мрежата.

1. Инсталирайте приложението SmartThings на Вашето мобилно устройство и го стартирайте.
2. Влезте в акаунта в Alexa, като изпълните инструкциите от приложението, след което влезте в услугата.

Използване на гласови команди за управление на Soundbar

- Услугата Amazon Echo, която можете да използвате с Soundbar, е ограничена само до слушане на музыка. Други услуги, предоставяни от Amazon Echo, например новини и времето, могам да бъдат достъпни през Вашия продукт от Amazon Echo.

* За използване на гласови команди за Soundbar, наречен „Всекигневна“

Действие Гласова команга
За загаване на силата на звука на 5	„Alexа, загай силата на звука на 5 за Всекигневната“
За увеличаване на силата на звука	„Alexа, увеличи силата на звука за Всекигневната“
За изключване на звука	„Alexа, изключи звука за Всекигневната“
За слушане на радиостанция, която се нарича KISS FM	„Alexа, пусни Kiss FM за Всекигневната“
За пускане на следващата песен	„Alexа, следващата песен за Всекигневната“
За спиране на аудиото	„Alexа, спри за Всекигневната“
За изключване на аудиото	„Alexа, изключи за Всекигневната“

Използване на Tap Sound

Докоснете Soundbar с мобилното си устройство, за да се възпроизвеге звукът на съдържанието на мобилното устройство през Soundbar.

• В зависимости от мобилното устройство тази функция може да не се поддържа.
• Тази функция е съвместима само с мобилни устройства Samsung с Android 8.1 или по-нова Версия.

1. Включете функцията Tap Sound на мобилното устройство.
2. Вижте „Настройка на функцията Tap Sound“ по-голу за подробности как да включите функцията.

3. Докоснете Soundbar с мобилното устройство. Изберете „Start now“ в изверения прозорец със съобщение. Чрез Bluetooth се установява връзка между мобилното устройство и Soundbar.

4. Възпроизвежайте звука на съдържанието на мобилното устройство през Soundbar.

5. Тази функция свързва чрез Bluetooth мобилно устройство към Soundbar чрез разпознаване на вибрацията, която възниква при контакт на устройството със Soundbar.

6. Уверете се, че мобилното устройство не гокосва остър ъгъл на Soundbar. Soundbar или мобилното устройство може да се нагpackам или повредят.
7. Препоръчва се мобилното устройство да бъге покрито с кальф. Леко натиснете широката площ в горната част на Soundbar, без да прилагаме прекомерна сила.
8. За да използвате тази функция, актуализирайте приложението SmartThings до най-новата версия.
   В зависимости от версията на приложението функцията може да не се поддържа.

Haстройка на функцията Tap Sound

Използвайте приложението SmartThings, за да Включите функцията Tap View, Tap Sound.

1. На мобилното устройство стартирайте приложението SmartThings.
2. Изберете (≡→_) от екрана на приложението SmartThings, който се показва на мобилното устройство.
3. За „Tap View, Tap Sound“ задайте Вкл., за да работи функцията, когамо go Soundbar се приближи мобилно устройство. Функцията е включена.

БЕЛЕЖКА

• Когато мобилното устройство е в энергоспестяващ режим, функцията Tap Sound не работи.
• Функцията Tap Sound може да не работи, ако в близост go Soundbar има устройства, които причиняват радиосмущения, например електрически устройства. Устройствата, които причиняват радиосмущения, трябва да бъдат поставяни на достатъчно разстояние от Soundbar.

09 СВЪРЗВАНЕ КЪМ AIRPLAY 2 НА APPLE

Тази функция може да не е на разположение в някои държави.

СВързване и използване с продукт на Apple

• С AirPlay 2 можете да управляваме аудиосистемата в дома си от вашия iPhone, iPad, HomePod или Apple TV.
- Този Samsung Soundbar поддържа AirPlay 2 и изисква версия на iOS 11.4 или по-нова.

БЕЛЕЖКА

• Провереме гали Soundbare свързан към Wi-Fi мрежама. (Вижте Memog 2. Свързване през Wi-Fi (безжична мрежа))

Предпазни мерки при монтиране

• Монтирайте само върху Вертикална стена.
- Не монтирайте на място с висока температура или влажност.
- Проверете гали стената е достатъчно зграва, за да издържи теглото на продукта. Ако не е, подсилете я или изберете друго място за монтаж.
- Купете и използвайте закрепващи винтове или гюбели, подходящи за Вашия тип стена (мазилка, метал, дърво и т.н.). Ако е възможно, закрепете опорните винтове към греди в стената.
- Закупете Винтове за стенен монтаж в съответствие с типа и гебелината на стената, на която желаете да монтирите Soundbar.

• Диаметър: M5
  – Дължина: препоръчва се дължина от 35 mm или по-голяма.

- Свържете кабелите от устройството към Външни устройства, преди да монтирате Soundbar на стената.

- Преги да монтирате устройството, уверете се, че то е изключено и щепсельт му е изваген от контакта. В противен случай може да се получи електрически удар.

Компоненти за стенен монтаж

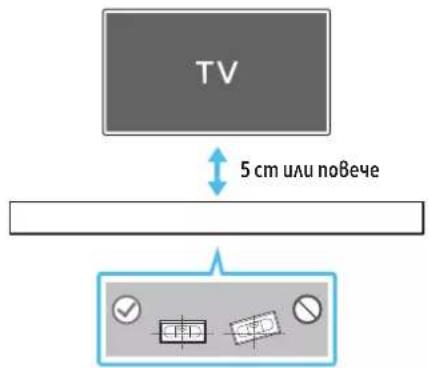

1. Поставете Водача за монтиране на стена срещу повърхността на стената.

2. Водачът за стенна стойка трябва да е поставен хоризонтално.

3. Ако телевизорът Ви е монтиран на стената, монтирайте Soundbar на поне 5 см пог телевизора.

1. Погравнете централната линия на Bogача за стенна стойка спрямо центъра на телевизора (ако монтираме Soundbar nog телевизора) и след това закрепете Bogача за стенна стойка към стената, като използвате муксо.

- Ако не монтирате под телевизор, поставете централната линия в центъра на зоната за монтаж.

1. Пъхнете върха на химикал или подострен молив през центъра на изображенията А-тун Във всеки край на водача, за да маркирате отворите за поддържащите Винтове, след това махнете водача за монтиране на стена.

1. Като използвате бормашина с подходящ размер, пробийте отвор в стената Върху Всяка маркировка.

- Ако маркировките не съответствам на позициите на щифтовете, поставете подходящи опори или болтове в отворите, преди да поставите поддържащите винтове. Ако използвате опори или уплътнители, уверете се, че отворите, които пробивате, са достатъчно големи за опорите или уплътнителите, които ползвате.

1. Пъхнете Винт (не се доставя с комплекта) във Всеки държач-Винт и след това завийте Всеки Винт здраво в отвора на поддържащия Винт.

1. Монтирайте 2-та монтажни елемента скоба – стена в правилното направление в волната част на Soundbar, като използвате 2 винта.

- При сглобяването се уверете, че закачващите части на монтажните елементи скоба – стена са разположени зад гърба на Soundbar.

1. Монтирайте Soundbarzaegno с прикачените монтажни елементи скоба – стена, като окачите монтажните елементи скоба – стена на държачите на винтове на стената.

1. Плъзнете Soundbar наголу, както е показано по-голу, за да могат монтажни елементи скоба – стена да застанам стабилно върху държачите на винтове.

- Поставете държачите на винтове в широката (голна) част на монтажните елементи скоба – стена, слег което прилъзнете наголу монтажните елементи скоба – стена, за да могат монтажните елементи скоба – стена да застанам стабилно на държачите на винтове.

За монтажа прикренете гумени крака към волната страна на Soundbar, преди да го поставите на позиция наг стойката за телевизор. Уверете се, че сте поставили гумените крака по такъв начин, че да не се погават извън кращцата на стойката на телевизора. Вижте фигурата по-голу.

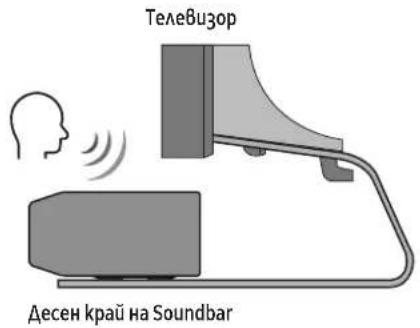

Поставете Soundbar на стойка за телевизор.

Kakmo e показано на фигурата, подравнете центъра на Soundbar спрямо центъра на телевизора и внимателно поставете Soundbar на стойката за телевизора.

Същевременно трябва да разположите микрофона preg стойката, за да няма смущения при гласовото разпознаване.

БЕЛЕЖКА

• Уверете се, че Soundbar е поставен Върху стабилна хоризонтална повърхност.
• Негостатъчното отстояние от телевизора може да govеде до проблеми с гласовото разпознаване и акустиката.

Когамо през Soundbar се установи връзка с интернет, софтуерните актуализации се извършват автоматично, гори когамо Soundbar е изключен.

- За ga се използва функцията Автоматична актуализация, Soundbar трябба ga е с установена връзка с интернет. Wi-Fi връзката със Soundbar ще бъге прекъсната при изключване на захранващия кабел на Soundbar или при прекъсване на захранването. Ако захранването бъге прекъснато, когато се възстанови или когато включите отново захранващия кабел, включете Soundbar и след това установете отново връзка с интернет.

Актуализация чрез USB

Възможно е в бъдеще Samsung ga предлага актуализации за фърмуера на системата Soundbar.

Когато има налична актуализация, можете да актуализирите Soundbar чрез свързване на USB флаш паметта, съдържаща актуализирания фърмуер, към порта SERVICE на Soundbar.

1. Omugeme на уеб сайта на Samsung (www.samsung.com) → потърсеме името на могела от опцията на менюто за поддръжка на клиенти.
2. За повече информация относно актуализациите Вижте ръкоВодството за нагстройка.
3. Изметете файла за награждане (USB mun).
4. Разархивирайте файла, за да съзdagете nanka с името на файла.
5. Запазете създагената папка на USB носител и след това го свържете към Soundbar.

6. Включете Soundbar. Слег това прогуктъм се актуализира в продължение на максимум 3 минути, като се извежда съобщението UPDATE.

7. По Време на актуализацията не го изключвайте и не Bageme USB носителя.

8. Ако на прозореца на дисплея не се появи UPDATE, изВагете захранващия кабел от Soundbar и след това го Включете отново.
9. Ако е инсталирана най-новата версия, не се извършва никаква актуализация.
10. В зависимости от мина USB има Вероятност да не се поддържат актуализации.

Инициализация

Горна страна на Soundbar

При Включен Soundbar натиснете едновременно бутоните «сил» на звука) на устройството за поне 5 секунги. На дисплея се извежга INIT и Soundbar се инициализира.

ВНИМАНИЕ

- Всички настройки на Soundbar са инициализирани. Уверете се, че сте извършили това само ако се налага инициализация.

13 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да потърсите помощ, проверете следното.

Soundbar не се Включва

- Проверете гали захранващият кабел на Soundbar е поставен правилно в контакма.

Soundbar работи непрегсказуемо

• Извадете захранващия кабел и го поставете отново.
• Извадете захранващия кабел от външното устройство и опитайте отново.
• Ако няма сигнал, Soundbar автоматично се изключва след определен период от Време. Включете го от бутона за включване/изключване. (Вижте страница 9.)

В случай че дистанционното управление не работи

• Насочете гистанционното управление директно към Soundbar.
• Подменете батериите с нови.

Soundbar не възпроизвежда никакъв звук

• Звукът om Soundbar е прекалено слаб или заглушен. Регулирайте силата на звука.
• Когато е свързано външно устройство (gekoger за телевизия, Bluetooth устройство, мобилно устройство и т.н.), регулирайте силата на звука на външното устройство.
• За изходящ звук от мелевизора избереме Soundbar. (Телевизор Samsung: Начало ( Ⓜ) → Настройки ( ⚙️ → Звук → Звуков изхог → Избор на Soundbar)
• Свързването на кабела към Soundbag не бива да е хлабаво. Извадете кабела и го свържете отново.
• Извадете захранващия кабел изцяло, свържете отново и включете захранването.
• Инициализирайте продукта и опитайте отново. (Вижте страница 30.)

Събуфърът не възпроизвежда никакъв звук

• Проверете гали светодиодният индикатор на гърба на субуфера свети В синьо. Свържете Soundbar и събуфъра отново, ако индикаторът мига В синьо или е светнал В червено. (Вижте страница 12.)
• Може да възникне проблем, ако между Soundbar и субуфера има препятствие. Преместете устройствата на място, galеч от препятствия.
• Други разположени наблизо устройства, които изпращат радиочестотни сигнали, могат да прекъснат връзката. Дръжте високоговорителя galеч от такива устройства.
• Извадеме щепсела и 20 поставете отново.

Силата на звука на високоговорителя на субуфера е прекалено ниска

• Първоначалната сила на звука на съдържанието, което възпроизвежгате, може да е ниска. Опитайте да регулирате нивото на субуфера. (Вижте страница 10.)
- Поставете ВисокогоВорителя на субуфера по-близо до вас.

В случай че телевизорът не е свързан чрез HDMI TO TV (eARC/ARC)

• Проверете гали HDMI кабельт е свързан правилно към ARC клемата. (Вижте страница 15.)
• Възможно е да не може да бъге установена връзка заради свързаното външно устройство (gekoger за телевизия, телевизионна игрова конзола и т.н.). Свържете Soundbar gupektno.
• HDMI-CEC можe i ga ne се активира на телевизора. Включете CEC om менюто на телевизора. (Телевизор Samsung: Начало (☐) → Настройки (☐) → Общи → Диспечер на външно устройство → Anynet+ (HDMI-CEC) ON)
• За да се свържете чрез eARC, функцията eARC в менюто на телевизора трябба да бъге Включена. (Телевизор Samsung: Начало (☐) → Настройки (☐) → Звук → Експертни настройки → Режим HDMI-eARC (автоматичен))

Няма звук при включване на телевизора в режим HDMI TO TV (eARC/ARC)

- Вашето устройство не може да възпроизвеге входния сигнал. Променете аудио изхода на телевизора на PCM или Dolby Digital. (За телевизор Samsung: Начало (☐) → Настройки (☒→ Збук → Експертни настройки → Формат на изходящия цифров Збук)

Soundbar не осъществява връзка чрез Bluetooth

• Когато се свързва ново устройство, за установяване на връзка превключете на BT PAIRING. (Натиснете бутона ✝ PAIR на дистанционното управление или натиснете бутона 📄кл./Изкл. на микрофона) на устройството поне за 5 секунги.)
• Ako Soundbar е свързан към друго устройство, първо прекъснете Връзката на това устройство, за да смените устройството.
• Свържете го отново, след като премахните списъка с Bluetooth високоговорители на устройството, което ще ссвързва. (Телевизор Samsung: Начало ( [IMAGE] → Настройки ( [IMAGE] 3Byk → Извеждане на зByka → Списък с високоговорители, свързани през Bluetooth)
• Автоматичното свързване на телевизор може да е геактивирано. Докамо Soundbar е в режим BT READY, натиснете и загръжте бутона Наляво на гистанционното управление на Soundbar за 5 секунги, за да изберете ON-TV CONNECT. Ако Bugите OFF-TV CONNECT, натиснете и загръжте бутона Наляво за 5 секунги, за да промените избора.
• Извадете щепсела и 20 поставете отново, след това опитайте пак.
• Инициализирайте продукта и опитайте отново. (Вижте страница 30.)

Звукът се губи, когато е осъществена връзка чрез Bluetooth

• Някои устройства може да prepizbikam paguosмущения, ако се намират твърге близо go Soundbar, например микровълнови печки, безжични рутери и т.н.
• Ako устройството, което е свързано чрез Bluetooth, бъге преместено твърge galеч om Soundbar, звукът може да се изгуби. Преместете устройството по-близо go Soundbar.
• Ако част от вашето тяло е в контакт с приемо-пregавателя на Bluetooth сигнала или продуктът е монтиран върху метална повърхност, звукът може да се изгуби. Проверете монтажната среда и условията за употреба.

Не може да се осъществи Връзка с Wi-Fi мрежама

• Проверете гали безжичният рутер е Включен.
• Изключете рутера, включете го и след това опитайте отново.
• Soundbar няма да осъществи връзка, ако безжичният сигнал е твърге слаб. Опитайте да преместите маршрутизатора по-близо до Soundbar или да отстраните Всички препятствия между Soundbar и маршрутизатора, ако е възможно.
• Ако безжичният рутер е нов, ще трябва да преконфигурирате мрежовите настройки на Високоговорителя.

Soundbar не се Включва автоматично заедно с телевизора

- Когато изключите Soundbar, gokato злегаме телевизия, се геактивира синхронизирането на захранването с телевизора. Първо изключете телевизора.

Функцията AVA не е налична в посочените по-голу случаи.

• Функцията AVA няма да е налична, когато се използва функцията Q-symphony.
• Функцията AVA няма да е налична, когато микрофонът е изключен.

14 ЛИЦЕНЗ

Dolby

ATMOS

• За повече информация относно Spotify Connect nocememe www.spotify.com/connect
• Софтуерът на Spotify е предмет на лицензи на трети лица, които могат да бъдат намерени на следния адрес: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

За изпращане на запитвания и искания за въпроси във Връзка с отворен ког се свържете с центъра за отворен ког на Samsung (http://opensource.samsung.com)

• Предоставените схеми и илюстрации В настоящото Ръководство за потребителя са само за справка и може да се различават от реалния външен вид на продукта.
• Може да се начисли такса за администриране, ако: a) е извикан техник по Ваше настоящване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя); b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).
• Ще бъдгете информирани за административната makca pregi посещението на техника.

Име на модел HW-Q800A / HW-Q810A
Тегло 3,6 kg
Размери (Ш x В x Д) 980,0 x 60,0 x 115,0 mm
Диапазон на работникама температура От +5°C go +35°C
Диапазон на влажност при работа 10% ~ 75%
УСИЛВАТЕЛНоминална изходна мощност ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Подвържани формати за възпроизвеждане	Dolby 5.1 канала / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1 канала / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при Wi-Fi Връзка	100 mW пру 2,4 GHz – 2,4835 GHz, 200 mW пру 5,15 GHz – 5,25 GHz, 100 mW пру 5,25 GHz – 5,35 GHz u 5,47 GHz – 5,725 GHz
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при BT Връзка 100 mW пру 2,4 GHz – 2,4835 GHz
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD Връзка 25mW пру 5,775GHz – 5,875GHz
Наименование на събуфъра PS-WA85B
Тегло 9,8 kg
Размери (Ш x В x Д) 210,0 x 403,0 x 403,0 mm
УСИЛВАТЕЛНоминална изходна мощност 160 W
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD Връзка 25mW пру 5,775GHz – 5,875GHz

ЗАБЕЛЕЖКА

• Samsung Electronics Co., Ltd си запазва правото да променя спецификацииите без предизвестие.
  • Теглото и размерите са приблизителни.

Предпазна мярка: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично.

Обща консумация на енергия в режим на готовност (W)	5,5 W
Wi-FiMemog за геактивиране на порта	Намиснете бутона ID SET на голния панел на Soundbar за 30 секунги, за да Включите или изключите Wi-Fi.
BluetoothMemog за геактивиране на порта	Намиснете бутона NETWORK на голния панел на Soundbar за 30 секунги, за да Включите или изключите Bluetooth.

- С настоящото Samsung gekларира, че това радиооборудване е в съответствие с Директива 2014/53/ЕС и с приложимите законови изисквания на Обединеното кралство.

Пълният текст на декларацията за съответствие е наличен на следния интернет адрес:

http://www.samsung.com, kamo omugeme на Поддръжка и въвегeme името на могела.

Този уред може да се използва във всички страни на ЕС и В Обединеното кралство.

С функцията 5 GHz WLAN (Wi-Fi или SRD 8ръзка) на този уред може да се работи само в закрити помещения.

[Правилно изхвърляне на батершите в този продукт]

(Приложимо в държави със системи за разделно сметосъбиране)

Това обозначение върху батерията, ръководството или опаковката покаъва, че батериите В този продукт не трябва да се изхвърлят с другите битови отпадъци в края на техния експлоатационен срок. Където са маркирани, химическите символи Нг, Cd или Pb показВам, че батерията съдържа живак, кадмий или олово наг контролните нива в Директива 2006/66 на ЕО.

Ако батериите не се изхвърлят правилно, тези вещества могам да предизвикам увреждане на човешкото здраве или на околната среда.

За да предпазите природните ресурси и за да съгействате за многократната употреба на материалните ресурси, отделяйте батершите от другите видове отпадъци и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерши.

Правилно изхвърляне на този продукт

(Отпадъци от електрическо и електронно оборудване)

(Приложимо в държави със системи за разделно сметосъбиране)

Този знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и неговите електронни принадлежности (например зарядно устройство, слушалки, USB кабел) не трябва да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният им срок. За да не излагате на опасност човешкото зграде и да pregпазите околната среда от замърсяване в резултат на безконтролно изхвърляне на отпадъци, отделяйте тези устройства от другите видове отпадъци и ги предлагайте за рециклиране. Подобно отговорно поведение насърчава устойчивото многократно използване на материалните ресурси.

Потребителите в домашни условия трябва да се свържат с търговеца на гребно, от когото са закупили този продукт, или със съответната местна държавна агенция, за да получат подробни инструкции къге и как могат да pregадат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители слегва да се свържат с доставчика си и да проверят правилата и условията на договора за покупка. Този продукт и неговите електронни принадлежности не трябва да се смесват и изхвърлят заедно с други търговски отпадъци.

За информация относно ангажиментите на Samsung за опазване на околната среда и специфичните за продукта нормативни задължения, напр. REACH, ОЕЕО, бамерии, nocememe: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

РЕГЛАМЕНТ (ЕС) 2019/1782 НА КОМИСИЯТА

Изисквания за екопроектиране за външни електрозахранващи устройства:

www.samsung.com/global/ecodesign_component

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD STRUJNOG UDARA, NEMOJTE UKLANJATI POKLOPAC (NITI STRAŽNJI DIO).

UNUTRA SE NE NALAZE DIJELOVI KOJE KORISNICI MOGU SAMI POPRAVITI. SVE POPRAVKE PREPUSTITE KVALIFICIRANOM SERVISNOM OSOBLJU.

Objašnjenje simbola koji se mogu nalaziti na vašem proizvodu Samsung potražite u donjoj tablici.

	OPREZ
	OPASNOST OD STRUJNOG UDARA. NEMOJTE OTVARATI.
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav doticaj s unutarnjim sklopovima proizvoda.
	Ovaj simbol naznačuje da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
	Proizvod II. razreda: ovaj simbol označava da nije potrebna sigurnosna veza s uzemljenjem.Ako se taj simbol ne nalazi na proizvodu s kabelom za napajanje, proizvod MORA imati pouzdan spoj na zaštitno uzemljenje.
	~	Izmjenični napon: nazivni napon označen navedenim simbolom predstavlja izmjenični napon.
	---	Istosmjerni napon: nazivni napon označen navedenim simbolom predstavlja istosmjerni napon.
	i	Oprez. Pogledajte upute za upotrebu: ovaj simbol upućuje korisnika da potraži dodatne informacije u pogledu sigurnosti u korisničkom priručniku.

UPOZORENJE

- Kako bi se smanjila opasnost od požara ili strujnog udara, ne izlažite ovaj uređaj kiši ili vlazi.

OPREZ

• RADI SPRJEČAVANJA STRUJNOG UDARA, ŠIRU NOŽICU UTIKAČA PORAVNAJTE SA ŠIRIM UTOROM I U POTPUNOSTI UMETNITE.
• Ovaj uređaj treba uvijek biti povezan s utičnicom izmjenične struje sa sigurnom vezom na uzemljenje.
• Za odspajanje uređaja sa izvora struje, utikač se mora izvući iz strujne utičnice, stoga je potreban pristup strujnoj utičnici.
• Ne izlažite uređaj prskanju ili kapanju. Ne stavljajte predmete napunjene tekućinom, primjerice vaze, na uređaj.
• Za potpuno isključivanje uređaja morate izvući utikač iz zidne utičnice. Stoga utikač mora u svakom trenutku biti lako dostupan.

MJERE OPREZA
