Produkttyp	Soundbar med trådlös subwoofer
Märke	Samsung
Modell	HW-Q810A
Mått (B x H x D)	980,0 x 60,0 x 115,0 mm
Soundbar vikt	3,6 kg
Subwoofer vikt	9,8 kg
Strömförsörjning	AC/DC-adapter 19 V, strömkabel
Strömförbrukning i standby	5,5 W
Total uteffekt	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Trådlös anslutning	Bluetooth, Wi-Fi, AirPlay 2
Kabelanslutning	HDMI (eARC/ARC), optisk ingång, USB (service)
Ljudformat som stöds	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanaler
Antal kanaler	3.1.2 (utan surround) eller 5.1.4 (med kit SWA-9500S)
Ljudlägen	Standard, Surround, Game Pro, Adaptive Sound
Specialfunktioner	Active Voice Amplifier (AVA), Q-Symphony, Spacefit Sound, Tap Sound, inbyggd Amazon Alexa
Väggmontering	Möjlig (medföljande fäste)
Driftstemperatur	+5 °C till +35 °C
Luftfuktighet vid drift	10 % till 75 %
Underhåll och rengöring	Koppla bort före rengöring; använd en mjuk, torr trasa
Säkerhet	Utsätt inte för regn eller fukt; koppla bort vid åskväder
Reservdelar och reparerbarhet	Kontakta ett Samsung-servicecenter för reservdelar

Vanliga frågor - HW-Q810A SAMSUNG

Hur ansluter jag soundbaren till min TV?

Använd en HDMI-kabel och anslut porten HDMI TO TV (eARC/ARC) på soundbaren till porten HDMI IN (ARC) på TV:n. Slå sedan på båda enheterna och välj källan 'D.IN' på soundbaren. Du kan också använda en optisk kabel eller Bluetooth/Wi-Fi-anslutning.

Hur återställer jag Samsung HW-Q810A soundbaren?

Håll ned knapparna + och - (Volym) på soundbaren i minst 5 sekunder. Skärmen visar 'INIT' och soundbaren återställs. Observera att alla inställningar raderas.

Varför fungerar inte subwoofern?

Kontrollera att LINK-indikatorn på baksidan av subwoofern lyser fast blått. Om den blinkar eller är röd, utför en manuell anslutning: håll ned knappen ID SET på baksidan av subwoofern i 5 sekunder, och därefter knappen Upp på fjärrkontrollen i 5 sekunder.

Hur ansluter jag soundbaren via Bluetooth?

Tryck på knappen PAIR på fjärrkontrollen för att gå in i 'BT PAIRING'-läge. På din mobila enhet, välj '[AV] Samsung Soundbar Q800A / Q810A' i Bluetooth-listan.

Vad gör jag om fjärrkontrollen inte fungerar?

Rikta fjärrkontrollen direkt mot soundbaren och byt ut batterierna mot nya (2 AA-batterier). Om problemet kvarstår, ta bort eventuella hinder eller störningskällor.

Hur uppdaterar jag programvaran på soundbaren?

Via Wi-Fi-anslutning sker uppdateringen automatiskt. Du kan också ladda ner filen från Samsungs webbplats, packa upp den på ett USB-minne, ansluta USB-minnet till porten SERVICE och sedan slå på soundbaren. Skärmen visar 'UPDATE'.

Soundbaren startar inte, vad gör jag?

Kontrollera att strömkabeln är korrekt ansluten till soundbaren och till ett fungerande vägguttag. Försök att koppla ur och återansluta efter några sekunder.

Hur justerar jag basnivån (subwoofern)?

Använd knappen WOOFER på fjärrkontrollen för att öka eller minska nivån. Du kan också komma åt inställningen via menyn 'Ljudinställningar' genom att hålla ned motsvarande knapp.

Är det möjligt att använda soundbaren med extra surroundhögtalare?

Ja, du kan ansluta det trådlösa bakre högtalarkitet Samsung SWA-9500S (säljs separat). Följ instruktionerna i kitets manual för ihopparning.

Hur använder jag Amazon Alexa med soundbaren?

Installera SmartThings-appen på din mobil, anslut soundbaren till Wi-Fi och länka sedan ditt Amazon-konto. För att aktivera Alexa, håll ned knappen Multifunktion på soundbaren i 3 sekunder.

BRUKSANVISNING HW-Q810A SAMSUNG

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

	VARNING
	RISK FÖR ELSTÖTAR. ÖPPNA INTE.
	Den här symbolen indikerar att det är hög spänning på insidan.Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentationsom medföljer produkten angående dess funktion ochunderhåll.
	Klass II-produkt: Den här symbolen indikerar att produkteninte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som harströmkabel MÅSTE produkten vara ordentligt ansluten tillskyddsjordning (dvs. jordad).
	Växelström: Märkspänning som är markerad med den härsymbolen är växelström.
	Likström: Märkspänning som är markerad med den härsymbolen är likström.
	Varning. Läs bruksanvisningen: Den här symbolen instrueraranvändaren att läsa användarhandboken för att ta del avytterligare säkerhetsrelaterad information.

WARNING

- Minska risken för brand eller stötar genom att inte utsätta apparaten för regn eller fukt.

WARNING

• FÖR ATT FÖREBYGGA ELEKTRISKA STÖTAR MÅSTE KONTAKTENS BREDA STIFT SITTA KORREKT I KONTAKTDONETS BREDA HÅL OCH VARA HELT INTRYCKT.
• Den här apparaten ska alltid anslutas till ett eluttag med skyddsjordanslutning.
• När apparaten ska kopplas från elnätet måste kontakten dras ut ur eluttaget, därför måste stickkontakten vara lättåtkomlig.
• Låt ingenting stänka eller droppa på apparaten. Ställ inte objekt fyllda med vätska, som vaser, ovanpå apparaten.
• Du måste koppla bort strömkontakten från vägguttaget för att stänga av apparaten helt. Strömkontakten måste därför alltid vara lätt att komma åt.

SÄKERHETSÅTGÄRDER

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller strömkraven på etiketten på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt utrymme runtom för ventilation (cirka 7–10 cm). Se till att ventilationsöppningarna inte är övertäckta. Placera inte enheten på förstärkare eller annan utrustning som kan bli varm. Enheten är utformad för kontinuerlig användning. För att stänga av enheten helt drar du ut nätkontakten ur vägguttaget. Koppla från enheten om den inte kommer att användas under en längre tid.
2. Dra ut nätkontakten ur vägguttaget under åskoväder. Spänningstoppar till följd av blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt solljus eller andra värmekällor. Det kan leda till överhettning och orsaka att enheten inte fungerar.
4. Skydda enheten från fukt (t.ex. vaser) och överdriven hetta (t.ex. en öppen spis) eller utrustning som alstrar starka magnetiska eller elektriska fält. Dra ur strömkabeln från vägguttaget om enheten inte fungerar som den ska. Denna produkt är inte avsedd för industriell användning. Den är enbart avsedd för privat bruk. Kondensering kan uppstå om produkten har förvarats i kalla temperaturer. Om produkten transporteras vintertid ska du vänta cirka 2 timmar tills enheten har uppnått rumstemperatur innan den tas i bruk.
5. Batteriet som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batteriet i hushållsavfallet. Utsätt inte batteriet för överdriven värme, direkt solljus eller eld. Batteriet får inte kortslutas, plockas isär eller överhettas.

WARNING: Det finns risk för explosion om batteriet byts ut mot en felaktig typ. Byt bara ut det mot samma eller motsvarande typ.

INNEHÅLL

01 Kontrollera komponenterna 6

02 Produktöversikt 7

Frontpanel/övre panel på Soundbar....7

03 Använda fjärrkontrollen till Soundbar 9

Sätt i batterierna innan du använderfjärrkontrollen (R6-batterier x 2)....9

Använda fjärrkontrollen....9

Aktiv röstförstärkare (AVA) 10

Använda de dolda knapparna (knappar med fler än en funktion) 10

Utgångsspecifikationer för de olika ljudeffektslägena 11

Justera Soundbar-volymen med TV:ns fjärrkontroll 11

04 Ansluta Soundbar 12

Ansluta ström och enheter 12

- Ansluta subwoofern manuellt 12

- LED-indikatorlampor på baksidan av subwoofern 13

Ansluta en SWA-9500S (Säljs separat) till din Soundbar 14

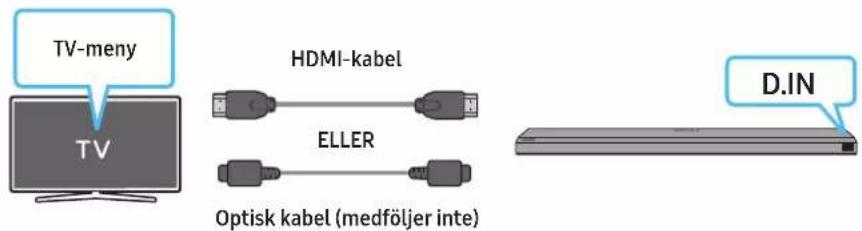

05 Använda en kabelanslutning till tv:n 15

Metod 1. Ansluta med HDMI 15

- Ansluta en TV som stöder HDMI ARC (Audio Return Channel) 15

Metod 2. Ansluta med en optisk kabel....16

06 Använda en trådlös anslutning till tv:n 17

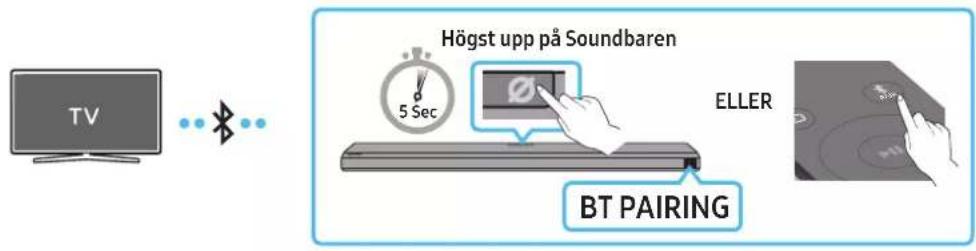

Metod 1. Ansluta via Bluetooth.... 17

Metod 2. Ansluta via Wi-Fi....18

07 Ansluta en extern enhet 19

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning)....19

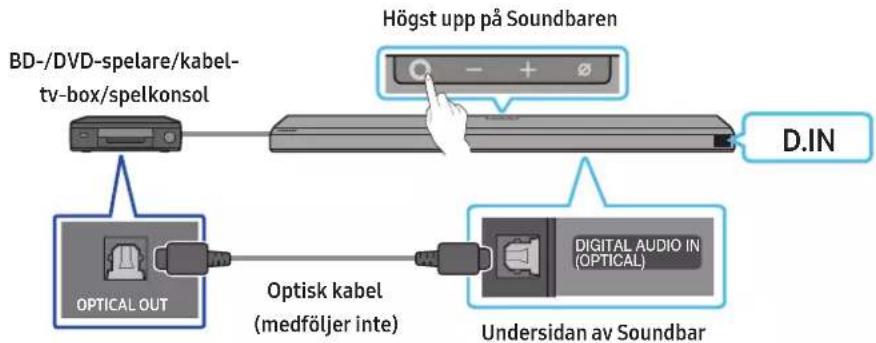

Metod 2. Ansluta med en optisk kabel....20

08 Ansluta en mobilenhet 21

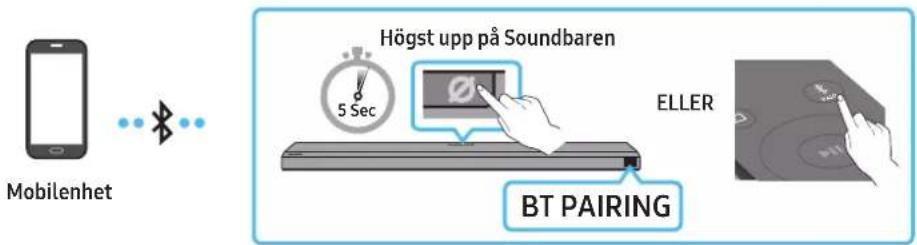

Metod 1. Ansluta via Bluetooth....21

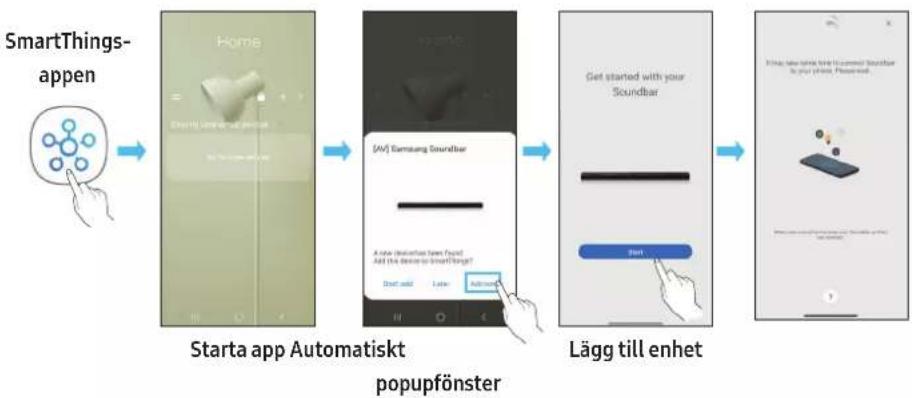

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk). 22

Komma igång med Amazon Alexa (inbyggd Alexa) 23

Komma igång med Alexa på Amazon-produkten (fungerar med Alexa) 24

Använda Tap Sound....25

09 Ansluta till Apple AirPlay 2 26

Anslut och använd med en Apple-produkt. 26

10 Montera väggfästet 27

Installationsföreskrifter 27

Väggmonteringskomponenter....27

11 Installera Soundbar ovanpå ett TV-stativ 28

Komponent 28

12 Programvaruuppdatering 29

Automatisk uppdatering 29

USB-uppdatering....29

Initiering....30

13 Felsökning 30

14 Licens 32

15 Licensmeddelande för Open Source 32

17 Specifikationer och anvisningar 33

Specifikationer 33

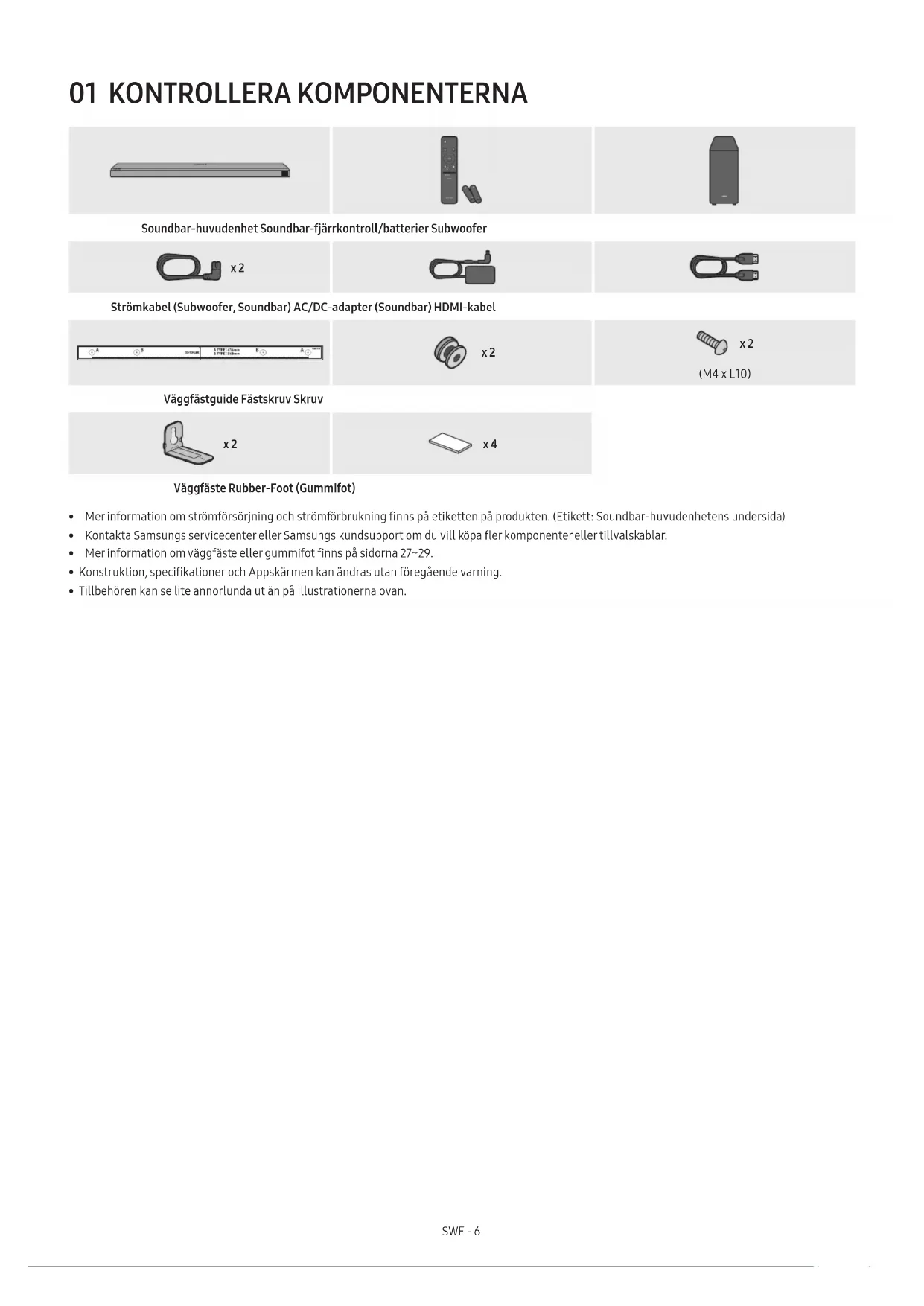

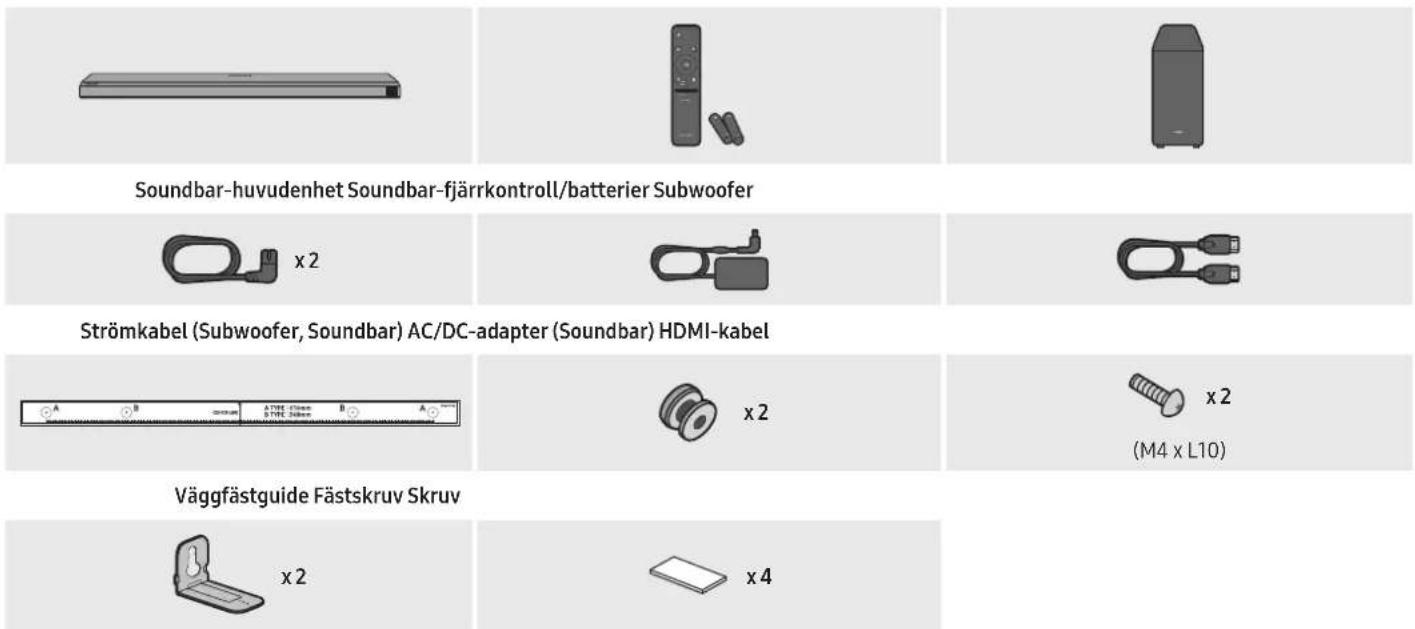

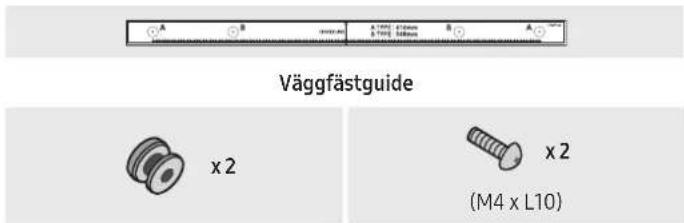

01 KONTROLLERA KOMPONENTERNA

Väggfäste Rubber-Foot (Gummifot)

• Mer information om strömförsörjning och strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsungs servicecenter eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Mer information om väggfäste eller gummifot finns på sidorna 27\~29.
• Konstruktion, specifikationer och Appskärmen kan ändras utan föregående varning.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

02 PRODUKTÖVERSIKT

Frontpanel/övre panel på Soundbar

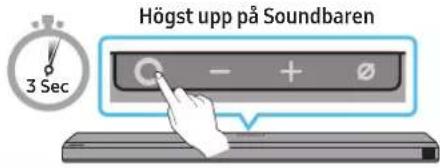

1	○(Flerfunktion)-knappenTryck på knappen ○(Flerfunktion) i standbyläge för att slå på Soundbar.Tryck på knappen (Ferfunktion) för att ändra ingångskälla.
2	- +(Volym)-knappen Justerar volymen.

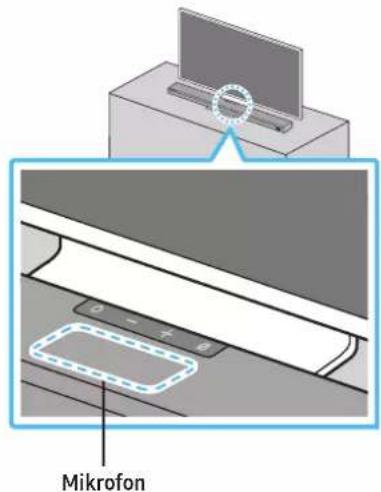

3	∅(Mikrofon på/av)-knappen Tryck på knappen för att slå på eller av mikrofonen.
4	DisplayVisar produktens status och aktuella läge.D.IN → HDMI → Wi-Fi → BT

- När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.

- När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.

- Om du hör ljud från både TV:n och Soundbar kan du gå till menyn Inställningar för TV-ljud och ändra TV-högtalaren till Extern högtalare.

1 DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet. (Se sida 20)

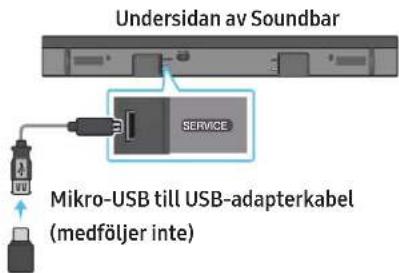

2 SERVICEAnslut en USB-lagringsenhet för att uppgradera produktens programvara.

3 DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern. (Se sida 12)

4 NETWORKTryck för att ansluta till ett trådlöst nätverk (Wi-Fi) via appenSmartThings.

5 D SETTryck för att trådlöst ansluta Soundbar till surroundhögtalare och en subwoofer. (Surroundhögtalare säljs separat.)

6 HDMIMatar in digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet. (Se sida 19)

7 HDMI TO TV (eARC/ARC)

Anslut till HDMI-kontakten på en tv. (Se sida 15)

- När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten.

Dra inte i kabeln.

- Anslut inte den här enheten eller andra komponenter till eluttag innan alla anslutningar mellan komponenterna har slutförts.

03 ANVÄNDA FJÄRRKONTROLLEN TILL SOUNDBAR

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt in 2 R6-batterier (1,5 V) med polerna åt rätt håll. Skjut fast batteriluckan igen.

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.Funktion för automatisk avstängningEnheten stängs av automatiskt i följande situationer:I läge D.IN / HDMI / Wi-Fi / BT om det inte hörs någon ljudsignal under 18 minuter.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen (Tyst) för att stänga av ljudet.Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Du kan välja det önskade ljudläget genom att välja STANDARD, SURROUND, GAME PRO eller ADAPTIVE SOUND.STANDARDMatar ut originalljudet.SURROUNDGer en bredare ljudbild än standard.GAME PROGer stereoljud så att du kan gå upp i händelserna när du spelar.ADAPTIVE SOUNDAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.
5	Bluetooth PAIR	Växla Soundbar till Bluetooth-parkopplingsläge. Tryck på knappen och vänta på att skärmen "BT PAIRING" visas för att ansluta till en ny Bluetooth-enhet.
6	Spela upp/Pausa	Du kan också spela upp/pausa musik genom att trycka på knappen.

7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.Hoppa över musikfilTryck på Höger-knappen om du vill spela upp nästa musikfil. Tryck på Vänster-knappen om du vill spela uppföregående musikfil.ID SETAnvänd det här alternativet när subwoofern eller surroundljudshögtalarna inte är anslutna eller behöver återanslutas.Se till att den är avstängd och håll Upp-knappen intryckt i 5 sekunder för att utföra ID SET. (Se sida 13.)
8	Ljudkontroll	När du trycker på knappen visas inställningsalternativ som AVA, TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVELoch VIRTUAL ON/OFF i tur och ordning. Det önskade valet kan justeras med knapparna Upp/Ned.Justera volymen för diskanten eller basen genom att välja TREBLE eller BASS i ljudinställningarna och justera sedanvolymen mellan -6 och +6 med hjälp av Upp/Ned-knapparna.Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med Vänster/Höger-knapparna och justeras till en inställning mellan-6 och +6 med Upp/Ned-knapparna.(Se till att ljudläget är inställt på "STANDARD".)Justera volymen för varje högtalare genom att välja CENTER LEVEL eller FRONT TOP LEVEL i ljudinställningarna ochjustera sedan volymen mellan -6 och +6 med hjälp av Upp/Ned-knapparna.Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du SYNC i Ljudkontroll och anger sedanljudfördröjningen till mellan 0 och ca 300 millisekunder med Upp/Ned-knapparna.SYNC stöds bara för en del funktioner.Om surroundhögtalare är anslutna väljer du REAR LEVEL eller REAR TOP LEVEL och använder Upp/Ned-knapparna föratt justera volymen inom området -6 till +6.Funktionen VIRTUAL högtalare kan slås ON/OFF med Upp/Ned-knapparna.
9	WOOFER (BASS)-NIVÅ	Tryck knappen uppåt eller nedåt för att justera nivån för woofern (basen) till -12 eller mellan -6 och +6. Om du vill ställa inwooferns ljudnivå till 0 (standard) så trycker du på knappen.
10	VOLYM	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Aktiv röstförstärkare (AVA)

• Analyserar bakgrundsbuller i realtid när soundbar spelar upp ljud så att röstljud alltid kan höras tydligt.
• Inga data sparas under analysen.

Använda de dolda knapparna (knappar med fler än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV-fjärrkontroll På/Av (Standby) sida 11
Upp ID SET sida 13
(Ljudkontroll)	Sjubandsequalizer sida 10

Utgångsspecifikationer för de olika ljudeffektslägena

• När ingångskällan är Dolby Atmos®, DTS:X, ger installationer med endast subwoofer 3.1.2-kanaligt ljud medan installationer med subwoofer och trådlösa bakre högtalare ger 5.1.4-kanaligt ljud.
• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.
• Surroundhögtalarna levererar inget 2-kanaligt ljud när läget STANDARD används. Om du vill aktivera ljud för surroundhögtalarna ska du ändra effektläget till SURROUND.

Justera Soundbar-volymen med TV:ns fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Funktionen kan endast användas med fjärrkontroller som använder infraröd signal (IR). Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Om du vill använda funktionen ska du ställa in TV-högtalaren på Extern högtalare.

• Tillverkare som stöder den här funktionen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Stäng av Soundbar.

• Tryck knappen WOOFER uppåt och håll den intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "OFF-TV REMOTE" (Standardläge), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knapp på fjärrkontrollen Display Status
	(Standardläge)	Inaktivera tv-fjärrkontrollen.
		Aktivera IR-fjärrkontrollen till en Samsung-tv.
		Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

Ansluta ström och enheter

Använd strömkomponenterna för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

- Mer information om den effekt som krävs och strömförbrukningen finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

1. Anslut strömsladden till subwoofern.

Baksida av subwoofer

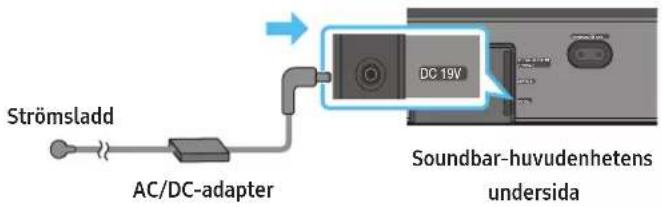

1. Anslut först strömsladden till AC/DC-adaptern.

Anslut AC/DC-adaptern (med strömsladden) till Soundbar.


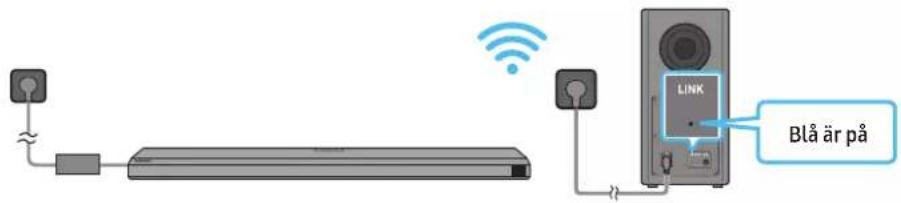

1. Anslut strömmen till Soundbar och subwoofern. Subwoofern ansluts automatiskt när Soundbar slås på.

OBS!

• Anslut strömmen till subwoofern innan du ansluter den till Soundbar.
  Subwoofern ansluts automatiskt när du slår på Soundbar.
• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta subwoofern manuellt

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

• Se till att Soundbar är avstängd.

• Stäng av Soundbar-huvudenheten.

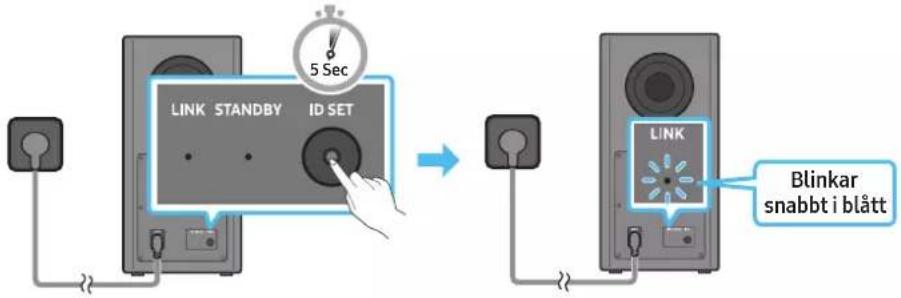

• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer Baksida av subwoofer

1. Håll Upp-knappen på fjärrkontrollen intryckt i 5 sekunder.

2. Meddelandet ID SET visas på Soundbarens display ett ögonblick och försvinner sedan.

3. Soundbarslås på automatiskt när ID SET är klar.

1. Kontrollera om LED-indikatorn LINK lyser blått (anslutningen är klar).

LINK LED-indikatorn slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar och den trådlösa subwoofern.

LED-indikatorlampor på baksidan av subwoofern

Lysdiod Status Beskrivning Lösning
	På	Anslutningen lyckades (normal funktion)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten eller vänta ca 5 minuter. Prova att ansluta subwoofern manuellt om blinkandet fortsätter. Se sida 12.
	På	Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 12.
	Blinkar Felfunktion		Se kontaktinformationen för Samsungs servicecenter i den här handboken.

OBS!

• Om huvudenheten stängs av går den trådlösa subwoofern över i standbyläge och indikatorlampan STANDBY på baksidan av subwoofern växlar till rött efter att ha blinkat blått flera gånger.
• Enheter i närheten av Soundbar som använder samma frekvens som Soundbar kan orsaka störningar och ljudavbrott.

- Det maximala överföringsavständet för huvudenhetens trådlösa signal är ca 10 m men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

WARNING

• Det finns trådlösa mottagarantenner inbyggda i den trådlösa subwoofern. Se till att enheten inte kommer i kontakt med vatten eller fukt.
• För bästa möjliga ljudupplevelse bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

Ansluta en SWA-9500S (Säljs separat) till din Soundbar

Utöka till helt trådlöst surroundljud genom att ansluta Samsungs trådlösa bakre högtalare (SWA-9500S, säljs separat) till din Soundbar. Detaljerad information om anslutningar finns i användarhandboken för Samsungs trådlösa bakre högtalare.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

Metod 1. Ansluta med HDMI

WARNING

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High Speed HDMI Cable with Ethernet.

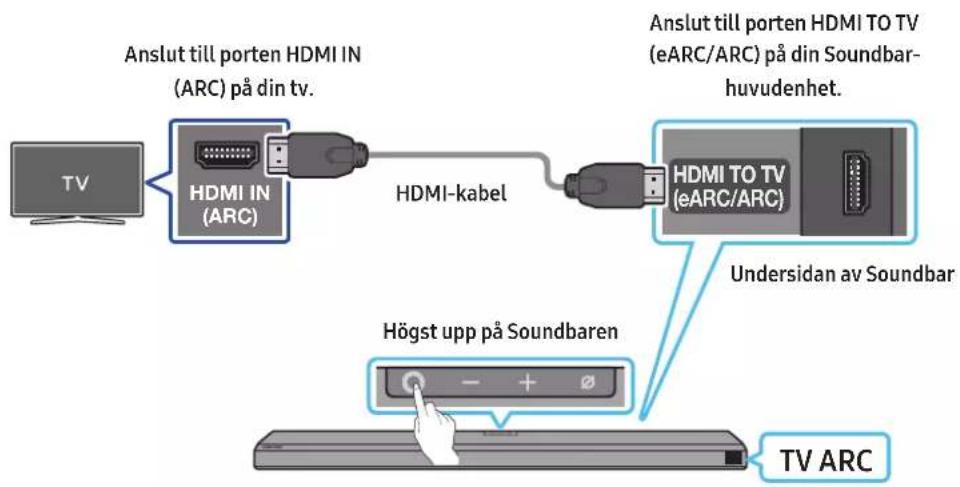

Ansluta en TV som stöder HDMI ARC (Audio Return Channel)

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.
2. Slå på Soundbar och tv:n.

3. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

4. Om TV-ljudet inte hörs trycker du på knappen (Flerfunktion) på ovensidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "D.IN". Skärmen visar D.IN och därefter TV ARC och tv-ljudet spelas upp.

5. När du ansluter en TV med stöd för eARC-funktionen visas "eARC" på displayen och ljudet hörs.
6. Om du vill ansluta med eARC måste eARC-funktionen i TV-menyn aktiveras. Mer information om inställningar finns i TV:ns användarhandbok. (t.ex. Samsung TV: Home ( → Inställningar ( ➕ Ljud → Expertinställningar →Läget HDMI-eARC (Auto))
7. Om "TV ARC" inte visas på Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.
8. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.
• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsformat för ljud" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och kontakterna har skydd måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer ej) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen Ⓐ (Flerfunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen för att välja läget "D.IN".
4. Tv-ljudet hörs från Soundbar.

Använda Q-Symphony-funktionen

För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att spela upp ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn TV+Soundbar under menyn Ljudutgång på tv:n. Välj motsvarande meny.

- Exempel på tv-meny: TV + [AV] Soundbar-serienamn (HDMI)

OBS!

• Funktionen kan använda den kodek som stöds av din tv.
• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.
• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.

Använda Spacefit sound

Ger optimal ljudkvalitet genom att analysera lyssningsområden.

Om du vill använda den här funktionen aktiverar du läget Adaptive Sound+ i din Samsung-TV:s meny.

(Home ( Ⓜ) → Inställningar ( ⚙) → Allmänna → Inställningar av Intelligent läge → Adaptive Sound+)

OBS!

• Ljudläget på Soundbar ändras automatiskt till Adaptive Sound+ om du aktiverar läget Adaptive Sound+ på TV:n.
• Funktionen fungerar när Soundbar ansluter till vissa av Samsungs TV-modeller.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Metod 1. Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1. Tryck på knappen ✝PAIR på fjärrkontrollen till din Soundbar för att öppna läget "BT PAIRING".

(ELLER) a. Tryck på knappen Ⓐ (Flerfunktion) på den övre panelen och välj sedan "BT".
"BT" ändras automatiskt till "BT PAIRING" inom några sekunder eller ändras till "BT READY" om det finns en sparad anslutning.
b. När "BTREADY" visas håller du knappen ☉ (Mikrofon på/av) på den övre panelen på Soundbar intryckt längre än 5 sekunder tills "BT PAIRING" visas.

1. Välj Bluetooth-läge på Samsung-tv:n. (t.ex. Home (®) → Inställningar (®) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))
2. Välj "[AV] Samsung Soundbar Q800A/Q810A" från listan på TV-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

- När Samsung-tv:n är ansluten, visas [Tv:ns namn] → "BT" på frontdisplayen på Soundbar.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.
2. Efter att du har anslutit Soundbar till Samsung-tv:n för första gången använder du läget "BT READY" för att återansluta.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar Q800A / Q810A) i listan över högtalare på Samsung-TV:n ska du ta bort den.
  • Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen Ⓐ (Flerfunktion) på ovansidan av Soundbar eller på knappen 📄 (Källa) på fjärrkontrollen för att välja ett annat läge än "BT".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.
• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar.
  (Tryck på knappen ✝ PAIR på fjärrkontrollen till Soundbar eller håll knappen Ⓞ (Mikrofon på/av) på ovansidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i läget "BT".)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Metod 2. Ansluta via Wi-Fi

Checklista före anslutning

• Wi-Fi-anslutning är endast tillgänglig på Samsung-TV.
• Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern.
  • TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal går det inte att upprätta någon Wi-Fi-anslutning mellan TV:n och Soundbaren. Kontakta din Internetleverantör för mer information.
• Se användarhandboken för din TV, menyerna kan variera beroende på tillverkningsår.

• Du måste ansluta Soundbaren till den trådlösa routern innan du kan ansluta TV:n till Soundbaren via Wi-Fi. På sidan 22 finns information om hur du upprättar en Wi-Fi-anslutning.

• Mer information om Wi-Fi-anslutning till Soundbaren finns på sidan 22, "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".

• Ändra ingångskälla på TV:n med ljudmenyn till Soundbar.

• Samsung-TV från 2017 och senare

Home (☐) → Inställningar (☐) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 ANSLUTA EN EXTERN ENHET

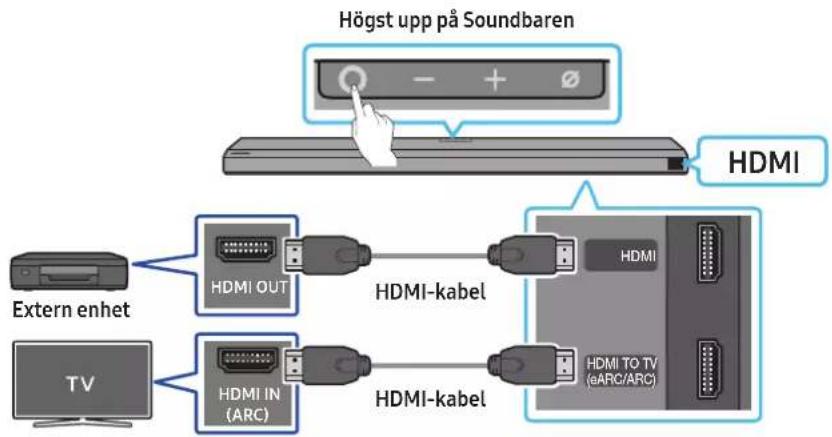

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning)

Checklista före anslutning

• Om alternativen för ljud ut har en inställning för Sekundärt ljud ska Sekundärt ljud vara inställd på Av.
• Kontrollera att innehållet stöder Dolby Atmos®.

1. Använd en HDMI-kabel för att ansluta HDMI OUT-porten på den externt anslutna enheten till HDMI-porten längst ned på din Soundbar.
2. Använd en HDMI-kabel för att ansluta HDMI IN-porten på TV:n till HDMI TO TV (eARC/ARC)-porten längst ned på din Soundbar.
3. Sätt på din Soundbar, TV och den externa enheten.
4. Tryck på knappen Ⓐ (Flerfunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen för att välja läget "HDMI".
5. Soundbar-skärmen visar att "HDMI" har valts och att Soundbaren kommer att börja spela upp ljud.

OBS!

• När du använder Dolby Atmos®: Om ingångskällan är Dolby Atmos® ges 3.1.2 utgångskanaler.
• När Dolby Atmos® aktiveras visas "DOLBY ATMOS" på frontdisplayen.
• Konfigurera Dolby Atmos® på din BD-spelare eller annan enhet

Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Hemmenyn → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).

Specifikation av vilka UHD-signaler som stöds (3840 x 2160p)

Bildfrekvens (bps) Färgdjup RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitar 0 0 0 0
	10 bitar -	-	0 0
	12 bitar	-	-	0	0
120	8 bitar	-	-	-	-
	10 bitar	-	-	-	-

• Specifikationerna kan variera beroende på den anslutna enheten eller övriga förhållanden.

Metod 2. Ansluta med en optisk kabel

1. Använd en optisk kabel (medföljer inte) för att ansluta DIGITAL AUDIO IN (OPTICAL) på Soundbar-huvudenheten till OPTICAL OUT-porten på den externa enheten.
2. Slå på Soundbar och den externa enheten.
3. Välj läget "D.IN" genom att trycka på knappen ○ (Flerfunktion) på ovansidan av Soundbar eller på knappen ➕ (Källa) på fjärrkontrollen.
4. Din Soundbar spelar upp ljud från den externa enheten.

08 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Den inledande anslutningen

• När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.
• Tryck på knappen ✝PAIR på fjärrkontrollen till din Soundbar för att öppna läget "BT PAIRING".

(ELLER) a. Tryck på knappen ○ (Flerfunktion) på den övre panelen och välj sedan "BT".
"BT" ändras automatiskt till "BTPAIRING" inom några sekunder eller ändras till "BTREADY" om det finns en sparad anslutning.
b. När "BTREADY" visas håller du knappen ☉ (Mikrofon på/av) på den övre panelen på Soundbar intryckt längre än 5 sekunder tills "BT PAIRING" visas.

1. PÅ enheten väljer du "[AV] Samsung Soundbar Q800A / Q810A" i listan som visas.

- När Soundbar är ansluten till mobilenheten visas [Mobilenhetens namn] → "BT" på frontdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

- Efter att du har anslutit Soundbar till mobilenheten förförsta gången använder du läget "BT READY" för att återansluta.

Om enheten inte kan ansluta

• Om du haren befintlig Soundbar (t.ex. "[AV] Samsung Soundbar Q800A / Q810A") i listan över högtalare på den mobila enheten ska du ta bort den.
• Upprepa steg 1 och 2.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BTREADY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.
• BTPAIRING: I det här läget kan du ansluta en ny enhet till Soundbar.

(Tryck på knappen ✝ PAIR på fjärrkontrollen till Soundbar eller håll knappen Ⓞ (Mikrofon på/av) på ovansidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i läget "BT".)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trädlösa nätverksenheter etc.
  • Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre bort Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.

- En Bluetooth-enhet kan påverkas av buller eller felfunktioner under följande omständigheter:

• När huvudenheten kommer i kontakt med signalsändaren på Bluetooth-enheten eller Soundbar
• I hörn eller där det finns hinder i omgivningen som väggar eller avgränsare, där elektriska förändringar kan förekomma.
• När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.
• Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

- Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.

- Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Koppla från Bluetooth-enheten från Soundbar

Du kan koppla från en Bluetooth-enhet från Soundbaren. Anvisningar finns i Bluetooth-enhetens användarhandbok.

- Soundbar kommer att kopplas från.

- När Soundbaren har kopplat bort Bluetooth-enheten visas "BT DISCONNECTED" på frontdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen Ⓐ (Flerfunktion) på ovansidan av Soundbar eller på knappen ➞ (Källa) på fjärrkontrollen för att ändra läget från "BT".

• Det tartid att koppla från eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Frånkopplingstiden varierar beroende på Bluetooth-enhet)
• När Soundbaren har kopplat bort Bluetooth-enheten visas "BTDISCONNECTED" på frontdisplayen

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)

Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings.

Den inledande anslutningen

1. Installera och starta appen SmartThings på din mobila enhet (smartphone eller surfplatta).
2. Följ skärmanvisningarna i appen för att lägga till Soundbar.

- Det automatiska popupfönstret (den andra illustrationen nedan) kanske inte visas på vissa enheter.

Om popupfönstret inte visas trycker du på "+" på Home-skärmen. Soundbar läggs till i appen.

Komma igång med Amazon Alexa (inbyggd Alexa)

• Amazon Alexa är en tjänst som tillhandahålls av Amazon.
• Den här funktionen kanske inte stöds beroende på modell och geografiskt område.
• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geografiskt område.
• Produktspecifikation och information om kompatibilitet finns på Samsungs webbplats (www.samsung.com).

Med hjälp av Alexa kan du spela musik, lyssna på nyheter, visa väderprognoser och styra hushållsapparater.

Du behöver ett Amazon-konto för att ansluta Soundbar via nätverket och använda Amazon Alexa.

1. Installera och starta appen SmartThings på din mobila enhet.

2. Följ instruktionerna i appen och öppna ett Alexa-konto, logga sedan in på tjänsten.

1. Säg Alexa eller håll knappen ○ (Flerfunktion) på Soundbar intryckt i 3 sekunder när du vill använda Alexa-tjänsten.

- Håll knappen (Flerfunktion) intryckt i 3 sekunderför att starta Alexa. Prata samtidigt som du håller knappen intryckt för att aktivera röstigenkänning.

Använd röstkommandon för att styra Soundbar

Utlösare + kommando

Saker att prova Exempel på vad du kan säga
Volymkontroll	"Alexa, höj volymen."
	"Alexa, sänk volymen."
Lyssna på strömmande innehåll från Amazon Music	"Alexa, spela jazzmusik"
Uppspelningskontroll	"Alexa, spela nästa låt."
	"Alexa, stoppa musiken."
	"Alexa, vad heter den här låten?"
Väderinformation	"Alexa, vad är det för väder?"
Schemaläggning av timer	"Alexa, ställ in en timer på 10 minuter."

Komma igång med Alexa på Amazon-produkten (fungerar med Alexa)

• Den här funktionen kanske inte stöds beroende på modell och geografiskt område.
• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geografiskt område.
• Produktspecifikation och information om kompatibilitet finns på Samsungs webbplats (www.samsung.com).
• Tjänsten tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.
• Appskärmen Amazon Alexa kan ändras utan föregående varning.

Anslut till och använd med en Amazon-produkt (Amazon Echo)

Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo.

Du behöver ett Amazon-konto för att ansluta Soundbar via nätverket och använda Amazon Alexa.

1. Installera och starta appen SmartThings på din mobila enhet.
2. Följ instruktionerna i appen och öppna ett Alexa-konto, logga sedan in på tjänsten.

Använd röstkommandon för att styra Soundbar

- Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten.

Utlösare + kommando + högtalarnamn

* Använda röstkommandon för en Soundbar med namnet "Vardagsrum"

Åtgård Röstkommando
Ställ in volymnivån till 5	"Alexa ställ in volymen till 5 på Vardagsrum"
Höj volymnivån	"Alexa höj volymen på Vardagsrum"
Ställ in ljud på tyst	"Alexa tysta Vardagsrum"
Lyssna på radiostationen KISS FM	"Alexa spela Kiss FM på Vardagsrum"
Spela nästa låt	"Alexa nästa låt på Vardagsrum"
Stoppa ljudet	"Alexa stoppa Vardagsrum"
Stäng av ljudet	"Alexa stäng av Vardagsrum"

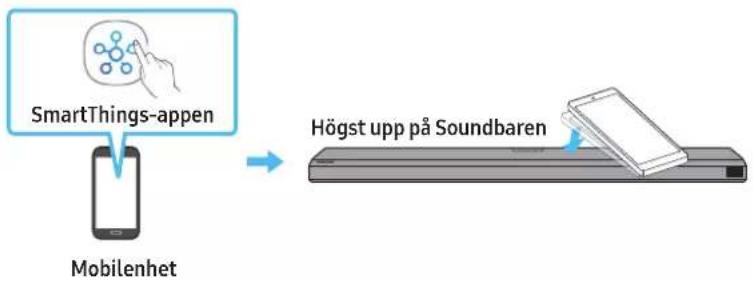

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.
2. Se "Ställa in funktionen Tap Sound" nedan för information om hur du slår på funktionen.

3. Tryck mobilenheten mot Soundbar. Välj "Start now" i meddelandefönstret som visas. En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

4. Spela upp ljudet för innehåll på mobilenheten via Soundbar.

5. Funktionen ansluter en mobil enhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

6. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få reporeller skador.
7. Vi rekommenderar att den mobila enheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
8. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen
   Funktionen kanske inte stöds beroende på version av appen.

Ställa in funktionen Tap Sound

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→ ⚙) på SmartThings appskärm som visas på den mobila enheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar. Funktionen slås på.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

Den här funktionen kanske inte är tillgänglig i vissa länder.

Anslut och använd med en Apple-produkt

• Med AirPlay 2 kan du styra hemmets ljudsystem från din iPhone, iPad, HomePod eller Apple TV.
• Den här Samsung Soundbar stöder AirPlay 2 och kräver iOS 11.4 eller senare.

OBS!

- Kontrollera att Soundbar är ansluten till Wi-Fi. (Se Metod 2. Ansluta via Wi-Fi (trådlöst nätverk))

10 MONTERA VÄGGFÄSTET

Installationsföreskrifter

• Installeras enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.

• Köp väggmonteringsskruvar för typen och tjockleken på den vägg där du vill montera Soundbar.

• Diameter: M5

• Längd: 35 mm eller längre rekommenderas.

- Anslut kablar mellan enheten och externa enheter innan du installerar Soundbar på väggen.

- Se till att enheten är avstängd och att kontakten är utdragen innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Fästskruv Skruv

1. Placera Väggfästguide på väggytan.

2. Väggfästguiden måste sitta plant vägrätt.

3. Om din TV är monterad på väggen ska Soundbar monteras minst 5 cm under TV:n.

1. Placera Väggfästguidens mittlinje i linje med TV:ns mitt (om du monterar Soundbar under TV:n) och fäst sedan Väggfästguiden på väggen med tejp.

- Om enheten inte ska monteras under en TV sätter du Mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom A-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar väggreglarnas placering är det viktigt att du sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 väggfästena i rätt riktning på undersidan av Soundbar med hjälp av 2 skruvar.

- Vid monteringen, kontrollera att upphängningsdelen av Väggfästena placeras bakom Soundbars baksida.

1. Installera Soundbar med de fastsatta Väggfästena genom att hänga Väggfästena på Fästskruvarna på väggen.

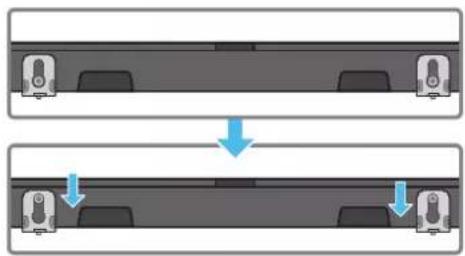

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästena sitter ordentligt på Fästskruvarna.

- Sätt in Fästskruvarna i den breda (nedre) delen av Väggfästena och dra sedan Väggfästena nedåt så att Väggfästena sitter ordentligt på Fästskruvarna.

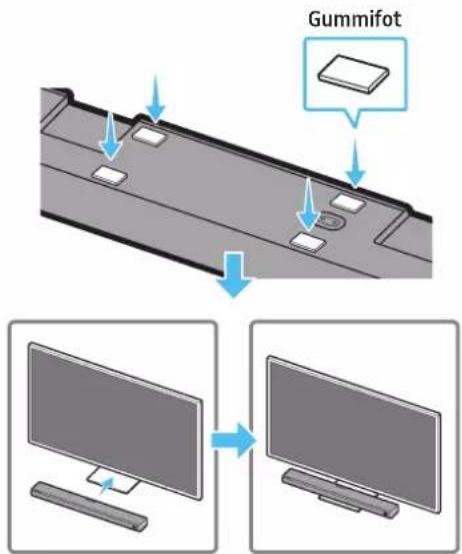

Installera den genom att montera Gummifötter på undersidan av Soundbar innan du sätter den på plats ovanpå TV-stativet. Se till att du monterar Gummifötterna så att de inte sitter utanför TV-stativets kanter. Se figuren nedan.

Placera Soundbar på ett tv-stativ.

Rikta in mitten på Soundbar med mitten på TV:n så som visas på bilden, och placera försiktigt Soundbar på TV-stativet.

Placera mikrofonen på stativets framsida för att undvika störningar av röstigenkänningen.

Höger kortsida på Soundbar

OBS!

• Se till att Soundbar placeras på en plan och stadig yta.
• Ett otillräckligt avständ från TV:n kan leda till problem med röstigenkänning och akustik.

12 PROGRAMVARUUPPDATERING

Automatisk uppdatering

När Soundbar är ansluten till internet utförs programvaruuppdateringar automatiskt även när Soundbar är avstängd.

- För att använda funktionen Automatisk uppdatering måste Soundbar vara ansluten till internet.

Wi-Fi-anslutningen till Soundbar avbryts om strömsladden till Soundbar kopplas bort eller om strömmen stängs av. Om strömmen stängs av ska du slå på Soundbar när strömmen kommer tillbaka eller du återansluter strömsladden, och återansluter den sedan till internet.

USB-uppdatering

Samsung kan erbjuda uppdateringar för den inbyggda systemprogramvaran i Soundbar i framtiden.

När en uppdatering finns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar.

1. Gå till Samsung (www.samsung.com) → sök efter modellnamnet från menyalternativet för kundsupport.
2. Mer information om uppdatering finns i Uppgraderingsguiden.
3. Hämta uppgraderingsfilen (USB-typ).
4. Packa upp filen för att skapa en mapp med filnamnet.
5. Spara den skapade mappen på ett USB-minne och anslut det sedan till Soundbar.

6. Slå på Soundbar. Produkten uppdateras sedan inom 3 minuter och meddelandet "UPDATE" visas.

7. Stäng inte av Soundbar under uppdateringen och ta inte bort USB-minnet.

8. Om "UPDATE" inte visas i displayfönstret, dra ut och sätt tillbaka strömkabeln i Soundbar.
9. När den senaste versionen är installerad utförs ingen uppdatering.
10. Beroende på typen av USB-minne kanske uppdatering inte stöds.

Initiering

Högst upp på Soundbaren

När Soundbar är på trycker du på—(Vetym)-knapparna på huvudenheten samtidigt i minst 5 sekunder. "INIT" visas på displayen och Soundbar initieras.

WARNING

- Alla inställningar på Soundbar initieras. Se till att endast utföra den här åtgården när initiering är nödvändig.

13 FELSÖKNING

Kontrollera följande innan du ber om hjälp.

Soundbar startar inte

- Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent

• Koppla bort strömsladden och sätt in den igen.
• Ta bort strömsladden från den externa enheten och försök igen.
• Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sida 9.)

Om fjärrkontrollen inte fungerar

• Rikta fjärrkontrollen direkt mot Soundbar.
- Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar

• Volymen på Soundbar är för låg eller avstängd. Justera volymen.
• När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
• För ljud från tv:n, välj Soundbar. (Samsung-tv: Home ( ) → Inställningar ( ) → Ljud → Ljudutgång → Välj Soundbar)
• Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.
• Ta bort strömsladden helt, anslut den igen och slå på strömmen.
• Initiera produkten och försök igen. (Se sida 30.)

Det hörs inget ljud från subwoofern

• Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser i blätt. Återanslut Soundbar och subwoofern om indikatorlampan blinkar i blätt eller lyser rött. (Se sida 12.)
• Det kan uppstå problem om det finns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder.
• Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter.
  • Ta bort och återanslut strömkontakten.

Subwooferns volym är för låg

• Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sida 10.)
• Flytta subwooferhögtalaren närmare dig.

Om tv:n inte är ansluten via HDMI TO TV (eARC/ARC)

• Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sida 15.)
• Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabel-tv-box, spelkonsol etc.). Anslut Soundbar direkt.
• HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Home ( ⓗ ) → Inställningar ( ⚙️ → Allmänna → Hanterare för extern enhet → Anynet+ (HDMI-CEC) PÅ)
• Om du vill ansluta med eARC måste eARC-funktionen i TV-menyn aktiveras. (Samsung-tv: Home ( → Inställningar ( ➕ Ljud → Expertinställningar → Läget HDMI-eARC (Auto))

Det hörs inget ljud när du ansluter till TV:n i HDMI TO TV (eARC/ARC)-läge

- Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsung-tv: Home (☑) → Inställningar (☑ → Ljud → Expertinställningar → Digitalt utgångsformat för ljud)

Soundbar ansluter inte via Bluetooth

• När du ansluter en ny enhet ska du växla till "BT PAIRING" för att ansluta. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen ⚡ Mikrofon på/av) på huvudenheten intryckt i minst 5 sekunder.)
• Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.
• Återanslut efter att du tagit bort Bluetooth-högtalarlistan på enheten. (Samsung-tv: Home ( → Inställningar ( ➕ Ljud → Ljudutgång → Bluetooth-högtalarlista)
• Den automatiska TV-anslutningen kan vara avaktiverad. När Soundbar är i läget "BT READY" ska du hålla knappen Vänster på Soundbarens fjärrkontroll intryckt i 5 sekunder för att välja ON-TV CONNECT. Om OFF-TV CONNECT visas håller du knappen Vänster intryckt igen i 5 sekunder för att ändra valet.
• Ta bort och återanslut strömkontakten och försök sedan igen.
• Initiera produkten och försök igen. (Se sida 30.)

Ljudet försvinner vid anslutning via Bluetooth

• Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.
• Om din Bluetooth-anslutna enhet flyttas för långt från soundbar kan ljudet försvinna. Flytta enheten närmare din soundbar.
• Om någon del av din kropp har kontakt med Bluetooth-mottagaren eller produkten är installerad på en möbel av metall, kan ljudet försvinna. Kontrollera installationsmiljön och användningsförhållandena.

Kan inte ansluta till Wi-Fi

• Kontrollera om den trådlösa routern är på.
• Stäng av routern, slå på den igen och försök sedan igen.
• Soundbar kan inte ansluta om den trådlösa signalen är för svag. Försök att flytta routern närmare din soundbar eller att ta bort eventuella hinder mellan soundbaren och routern om det är möjligt.
• Om den trådlösa routern är ny måste du konfigurera om högtalarens nätverksinställningar.

Soundbar startar inte automatiskt med TV:n

- Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

Funktionen AVA är inte tillgänglig i följande fall.

• Funktionen AVA är inte tillgänglig med funktionen Q-symphony.
• Funktionen AVA är inte tillgänglig när mikrofonen är avstängd.

14 LICENS

Dolby

ATMOS

• Använd din telefon, surfplatta eller dator som fjärrkontroll för Spotify. Gå till spotify.com/connect för att ta reda på hur
• Spotify-programvaran är föremål för tredjepartslicenser som finns här: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Vid frågor om öppen källkod, kontakta Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här USER MANUAL
  (ANVÄNDARHANDBOKen) tillhandahålls endast som referens och kan skilja sig från hur produkten faktiskt ser ut.
• En administrationsavgift kan tillkomma om
  (a) en tekniker tillkallas utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken).
  (b) du tar enheten till ett reparationscenter utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken).
• Du informeras om administrationsavgiften innan teknikern besöker dig.

17 SPECIFIKATIONER OCH ANVISNINGAR

Specifikationer

Modellnamn HW-Q800A / HW-Q810A
Vikt 3,6 kg
Mått (B x H x D) 980,0 x 60,0 x 115,0 mm
Drifttemperatur +5 °C till +35 °C)
Luftfuktighet 10 % till cirka 75 %
FÖRSTÄRKARENominell uteffekt ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Ljudformat som stöds	Dolby 5.1-kanal / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOSDTS 5.1-kanal / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8-kanal
UTEFFEKT FÖR TRÅDLÖS ENHETMax. sändareffekt för Wi-Fi	100 mW vid 2,4 GHz–2,4835 GHz, 200 mW vid 5,15 GHz–5,25 GHz,100 mW vid 5,25 GHz–5,35 GHz och 5,47 GHz–5,725 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax. sändareffekt för BT 100 mW vid 2,4 GHz–2,4835 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz
Subwooferns namn PS-WA85B
Vikt 9,8 kg
Mått (B x H x D) 210,0 x 403,0 x 403,0 mm
FÖRSTÄRKARENominell uteffekt 160 W
UTEFFEKT FÖR TRÅDLÖS ENHETMax. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz

OBS!

- Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationerna utan föregående meddelande.

• Vikt och mått är ungefärliga.

Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi.

Total strömförbrukning i standbyläge (W)	5,5 W
Wi-FiInaktiveringsmetod för porten	Håll knappen ID SET på bottenpanelen av Soundbar intryckt i 30 sekunder för att slå på och stänga av Wi-Fi.
BluetoothInaktiveringsmetod för porten	Håll knappen NETWORK på bottenpanelen av Soundbar intryckt i 30 sekunder för att slå på och stänga av Bluetooth.

- Samsung försäkrar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien.

Den fullständiga försäkran om överensstämmelse är tillgänglig på:

http://www.samsung.com. Gå till Support och ange modellnamnet.

Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

5 GHz WLAN-funktionen (Wi-Fi eller SRD) på den här utrustningen får endast användas inomhus.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Den här symbolen på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kasseras tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder som överstiger de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kasseras på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö.

Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av den här produkten (Kasserade elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Den här symbolen på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. De här föremålen bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för ytterligare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika skyldigheter, för t.ex. REACH, WEEE och batterier, finns på: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMMISSIONENS FÖRORDNING (EU) 2019/1782

Ekodesignkrav för externa nätaggregat:

www.samsung.com/global/ecodesign_component
