Typ produktu	Zvukový panel s bezdrátovým subwooferem
Značka	Samsung
Model	HW-Q810A
Rozměry (Š x V x H)	980,0 x 60,0 x 115,0 mm
Hmotnost zvukového panelu	3,6 kg
Hmotnost subwooferu	9,8 kg
Napájení	AC/DC adaptér 19 V, napájecí kabel
Spotřeba v pohotovostním režimu	5,5 W
Celkový výstupní výkon	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Bezdrátové připojení	Bluetooth, Wi-Fi, AirPlay 2
Kabelové připojení	HDMI (eARC/ARC), optický vstup, USB (servisní)
Podporované audio formáty	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanálů
Počet kanálů	3.1.2 (bez surroundů) nebo 5.1.4 (se sadou SWA-9500S)
Zvukové režimy	Standard, Surround, Game Pro, Adaptive Sound
Speciální funkce	Aktivní hlasový zesilovač (AVA), Q-Symphony, Spacefit Sound, Tap Sound, integrovaný Amazon Alexa
Montáž na zeď	Možná (dodávaný držák)
Provozní teplota	+5 °C až +35 °C
Provozní vlhkost	10 % až 75 %
Údržba a čištění	Před čištěním odpojte; použijte měkký suchý hadřík
Bezpečnost	Nevystavujte dešti nebo vlhkosti; při bouřce odpojte
Náhradní díly a opravitelnost	Pro náhradní díly kontaktujte servisní středisko Samsung

Často kladené otázky - HW-Q810A SAMSUNG

Jak připojit zvukový panel k televizoru?

Použijte HDMI kabel spojující port HDMI TO TV (eARC/ARC) zvukového panelu s portem HDMI IN (ARC) televizoru. Poté obě zařízení zapněte a na panelu vyberte zdroj 'D.IN'. Můžete také použít optický kabel nebo Bluetooth/Wi-Fi připojení.

Jak resetovat zvukový panel Samsung HW-Q810A?

Podržte stisknuté tlačítko + a - (Hlasitost) na panelu po dobu alespoň 5 sekund. Na displeji se zobrazí 'INIT' a panel se resetuje. Upozornění: všechna nastavení budou vymazána.

Proč subwoofer nefunguje?

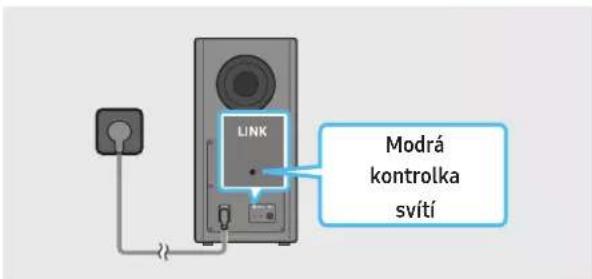

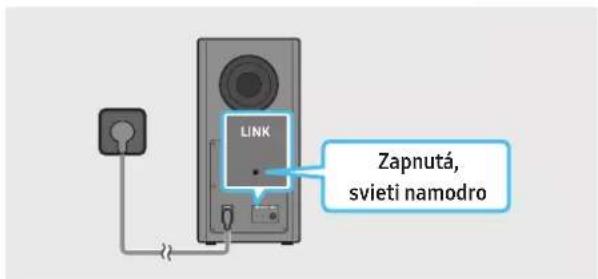

Zkontrolujte, zda je kontrolka LINK na zadní straně subwooferu trvale modrá. Pokud bliká nebo je červená, proveďte ruční připojení: podržte tlačítko ID SET na zadní straně subwooferu po dobu 5 sekund, poté podržte tlačítko Nahoru na dálkovém ovladači po dobu 5 sekund.

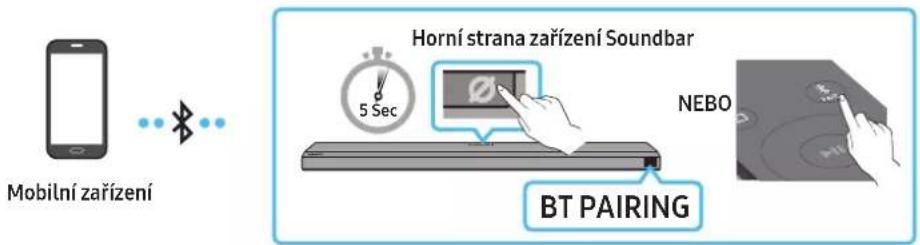

Jak připojit zvukový panel přes Bluetooth?

Stiskněte tlačítko PAIR na dálkovém ovladači pro přepnutí do režimu 'BT PAIRING'. Na svém mobilním zařízení vyberte v seznamu Bluetooth '[AV] Samsung Soundbar Q800A / Q810A'.

Co dělat, když dálkový ovladač nefunguje?

Namiřte dálkový ovladač přímo na zvukový panel a vyměňte baterie za nové (2 AA baterie). Pokud problém přetrvává, odstraňte překážky nebo zdroje rušení.

Jak aktualizovat software zvukového panelu?

Přes Wi-Fi připojení se aktualizace provádí automaticky. Můžete také stáhnout soubor z webu Samsung, rozbalit ho na USB flash disk, zapojit USB do portu SERVICE a zapnout panel. Na displeji se zobrazí 'UPDATE'.

Zvukový panel se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen do panelu a do funkční zásuvky. Zkuste odpojit a po několika sekundách znovu zapojit.

Jak nastavit úroveň basů (subwooferu)?

Použijte tlačítko WOOFER na dálkovém ovladači pro zvýšení nebo snížení úrovně. Můžete také vstoupit do nastavení v menu 'Audio Settings' podržením příslušného tlačítka.

Je možné použít zvukový panel s přídavnými surround reproduktory?

Ano, můžete připojit bezdrátovou zadní sadu reproduktorů Samsung SWA-9500S (prodává se samostatně). Postupujte podle pokynů v manuálu sady pro párování.

Jak používat Amazon Alexa se zvukovým panelem?

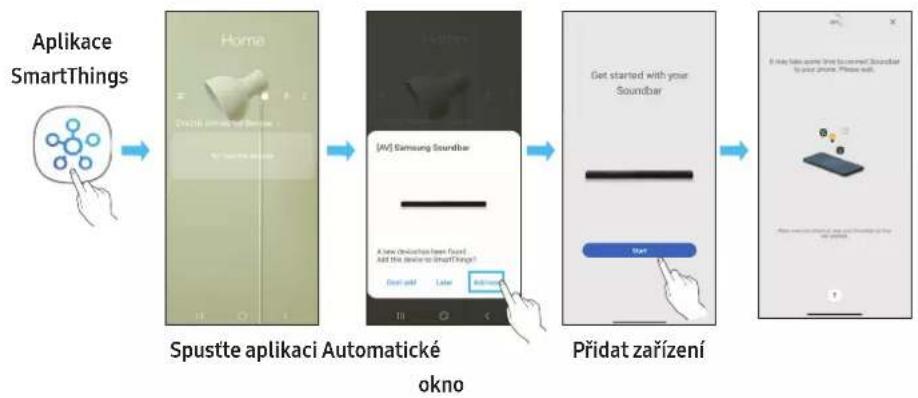

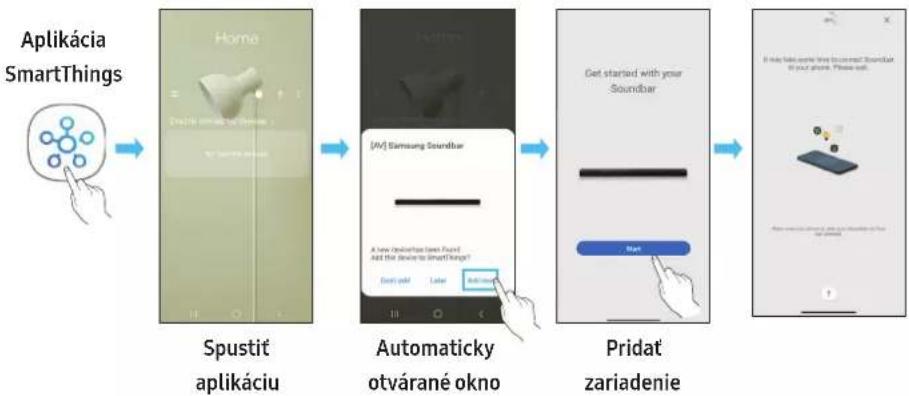

Nainstalujte aplikaci SmartThings do mobilu, připojte panel k Wi-Fi a propojte svůj Amazon účet. Pro aktivaci Alexy podržte tlačítko Multi-funkce na panelu po dobu 3 sekund.

NÁVOD K OBSLUZE HW-Q810A SAMSUNG

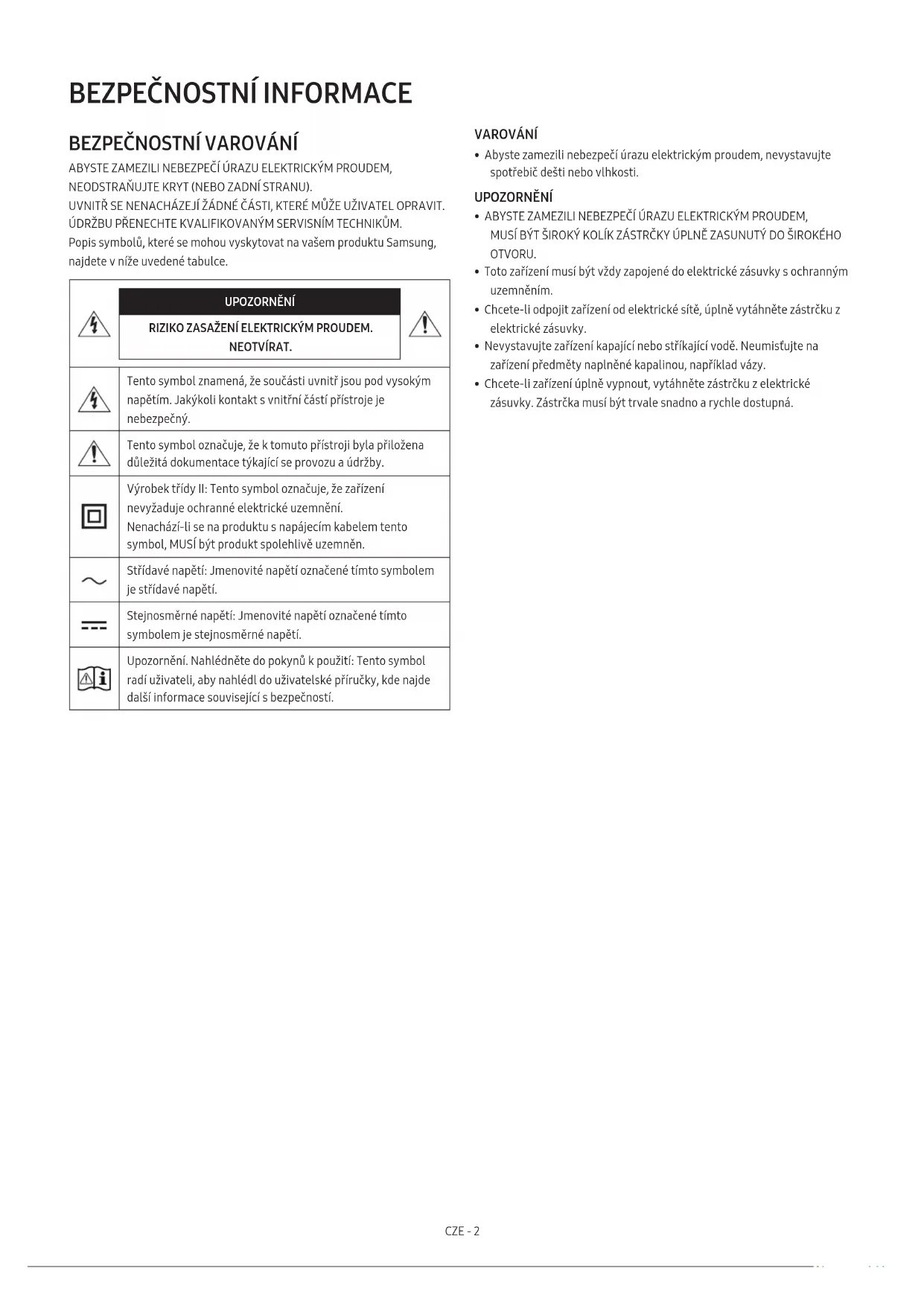

Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.

	UPOZORNĚNÍ
	RIZIKO ZASAŽENÍ ELEKTRICKÝM PROUDEM.NEOTVÍRAT.
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol označuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn.
~	Střídavé napětí: Jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí: Jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění. Nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VAROVÁNÍ

- Abyste zamezili nebezpečí úrazu elektrickým proudem, nevystavujte spotřebič dešti nebo vlhkosti.

UPOZORNĚNÍ

• ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, MUSÍ BÝT ŠIROKÝ KOLÍK ZÁSTRČKY ÚPLNĚ ZASUNUTÝ DO ŠIROKÉHO OTVORU.
• Toto zařízení musí být vždy zapojené do elektrické zásuvky s ochranným uzemněním.
• Chcete-li odpojit zařízení od elektrické sítě, úplně vytáhněte zástrčku z elektrické zásuvky.
• Nevystavujte zařízení kapající nebo stříkající vodě. Neumistujte na zařízení předměty naplněné kapalinou, například vázy.
• Chcete-li zařízení úplně vypnout, vytáhněte zástrčku z elektrické zásuvky. Zástrčka musí být trvale snadno a rychle dostupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že elektrická síť ve vašem domě odpovídá požadavkům na napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační otvory nejsou zakryté. Jednotku neumistujte na zesilovače a další zařízení, která se mohou zahřívat. Tato jednotka je určena k nepřetržitému provozu. Chcete-li jednotku zcela vypnout, vytáhněte zástrčku AC z elektrické zásuvky. Pokud nebudete přístroj delší dobu používat, odpojte ho od elektrické síťe.
2. Během bouřek vytáhněte elektrickou zástrčku z elektrické zásuvky. Napěťové špičky způsobené bleskem by mohly poškodit jednotku.
3. Nevystavujte jednotku prímému slunečnímu světlu ani jiným zdrojům tepla. Mohlo by dojít k přehřívání a následným poruchám jednotky.
4. Přístroj chraňte před vlhkostí (např. vázy) a nadměrným teplem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy vytáhněte elektrickou zástrčku z elektrické zásuvky. Produkt není určen k průmyslovému použití. Slouží pouze k osobním účelům. V případě uskladnění produktu v chladných podmínkách může docházet ke kondenzaci. Pokud jednotku přepravujete v zimním období, počkejte před jejím použitím přibližně 2 hodiny, dokud se nezahřeje na pokojovou teplotu.
5. Baterie použitá v produktu obsahuje chemické látky, které škodí životnímu prostředí. Nelikvidujte baterii s běžným domovním odpadem. Nevystavujte baterii nadměrnému teplu, přímému slunečnímu světlu nebo ohni. Baterii nezkratujte, nerozebírejte a nepřehřívejte. UPOZORNĚNÍ : V případě nesprávné výměny baterie hrozí riziko exploze. Baterii vyměňte za pouze za stejný nebo ekvivalentní typ.

OBSAH

01 Kontrola komponent 6

02 Přehled produktu 7

Přední panel / Horní panel zařízení Soundbar....7

Dolní panel zařízení Soundbar 7

03 Používání dálkového ovladače zařízení Soundbar 9

Vložení baterií před používáním dálkového ovladače (2 baterie AA) 9

Jak používat dálkový ovladač....9

Aktivní zesilovač hlasu (AVA) 10

Používání skrytých tlačítek (tlačítka s více než jednou funkcí) 10

Specifikace výstupu pro různé režimy zvukových efektů 11

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru 11

04 Připojení zařízení Soundbar 12

Zapojení napájení a zařízení 12

– Ruční připojení subwooferu 12

- LED kontrolky na zadní straně subwooferu 13

Připojení sady SWA-9500S (prodává se samostatně) k zařízení Soundbar 14

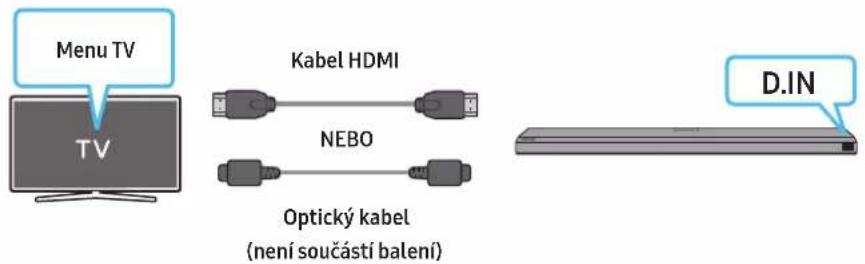

05 Používání kabelového připojení k televizoru 15

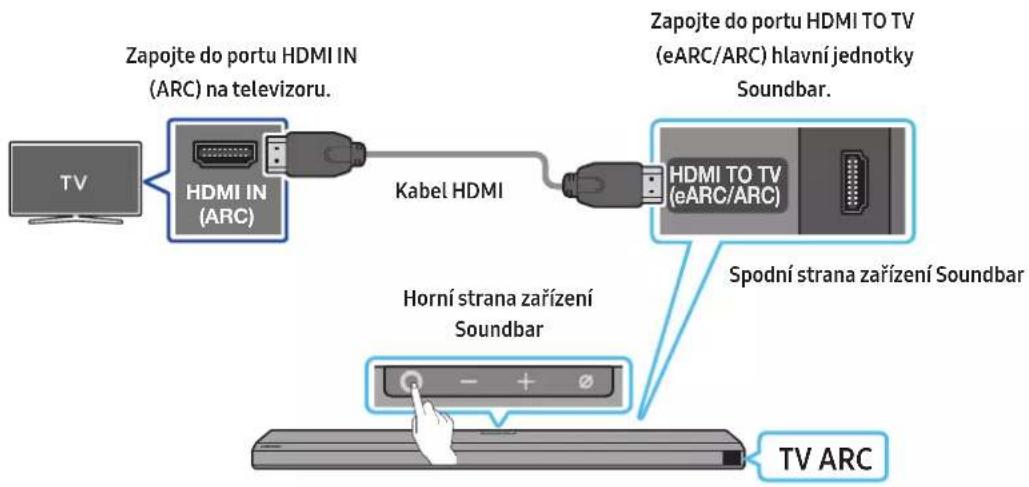

Metoda č. 1. Připojení pomocí HDMI 15

- Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) 15

Metoda č. 2. Připojení pomocí optického kabelu....16

06 Používání bezdrátového připojení k televizoru 17

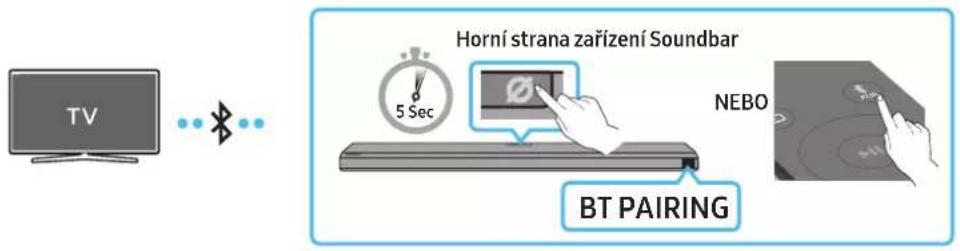

Metoda č.1. Připojení přes Bluetooth.... 17

Metoda č. 2. Připojení prostřednictvím Wi-Fi....18

07 Připojení externího zařízení 19

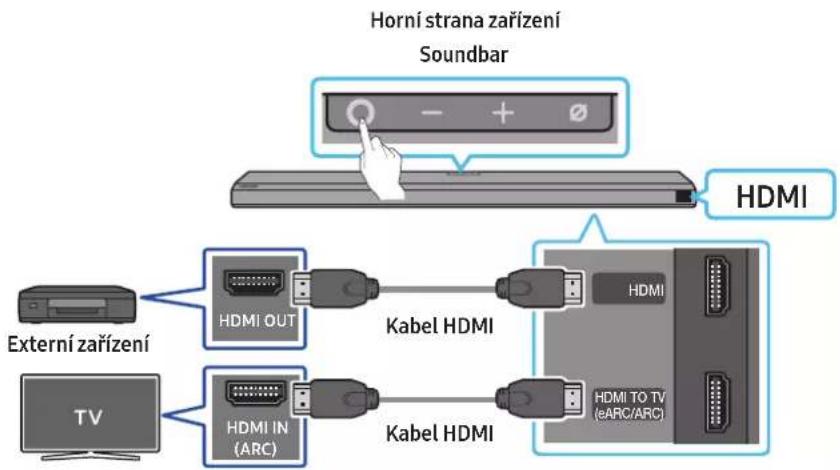

Metoda č. 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos) 19

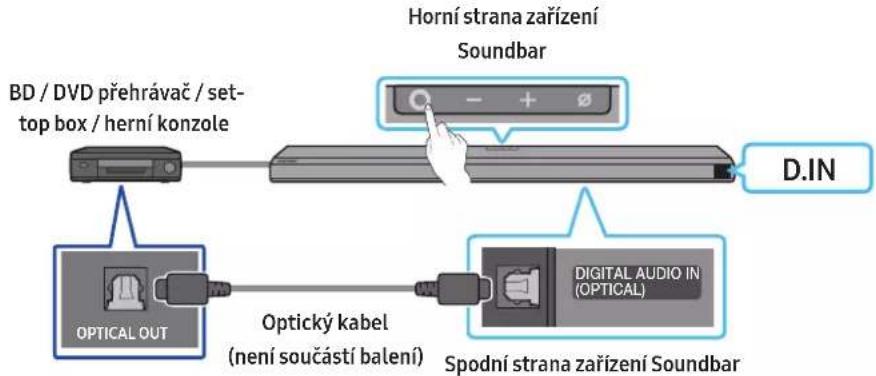

Metoda č. 2. Připojení pomocí optického kabelu....20

08 Připojení mobilního zařízení 21

Metoda č. 1. Připojení přes Bluetooth....21

Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť) 22

Začínáme s asistentem Amazon Alexa (integrovaný asistent Alexa)....23

Začínáme s asistentem Alexa u produktu Amazon (funguje s asistentem Alexa) 24

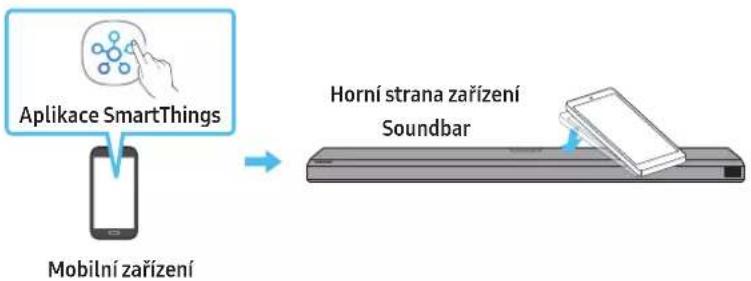

Používání Tap Sound 25

09 Připojení k Apple AirPlay 2 26

Připojení a použití s produktem Apple....26

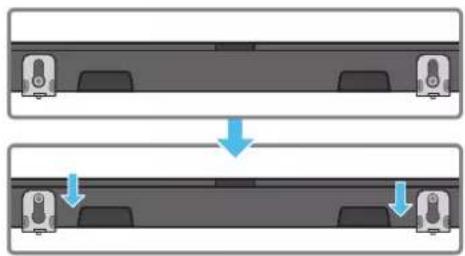

10 Instalace nástěnného držáku 27

Předpoklady instalace 27

Součástky pro upevnění na stěnu 27

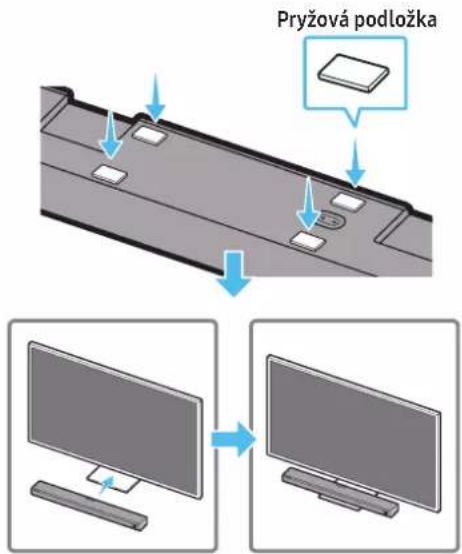

11 Instalace Soundbaru nad stojan televizoru 28

Komponenta 28

12 Aktualizace softwaru 29

Automatická aktualizace 29

Aktualizace USB 29

Inicializace 30

13 Odstraňování potíží 30

14 LICENCE 32

15 Upozornění k licencím na Open Source 32

16 Důležité poznámky ke službě 32

17 Technické údaje a informace 33

Specifikace....33

01 KONTROLA KOMPONENT

Hlavní jednotka zařízení Soundbar Dálkový ovladač / baterie k zařízení Soundbar Subwoofer

Průvodce upevněním na stěnu Držák šroubu Šroub

Držák pro upevnění na stěnu Pryžová podložka

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)
• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung.
• Více informací o držáku pro upevnění na stěnu nebo pryžové podložce najdete na stranách 27\~29.
• Provedení, parametry a obrazovka aplikace se mohou změnit bez předchozího upozornění.
• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.

02 PŘEHLED PRODUKTU

Přední panel / Horní panel zařízení Soundbar

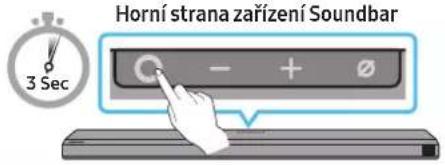

1	Tlačítko (Multifunkční)V pohotovostním režimu stisknutím (Multifunkční) tlačítka zapnete Soundbar.Stisknutím Multifunkční) tlačítka změníte zdroj vstupu.
2	Tlačítko — + (Hlasitost)Umožňuje nastavení hlasitosti.
3	Tlačítko (Mikrofon zap/vyp)Stisknutím se zapíná a vypíná mikrofon.
4	DisplejZobrazí stav a současný režim produktu.D.IN → HDMI → Wi-Fi → BT

• Tlačitko napájení začne fungovat do 4–6 s od zapojení do sítě.
• Po zapnutí zařízení se po 4–5 s ozve akustický signál.
• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do menu Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Externí reproduktor.

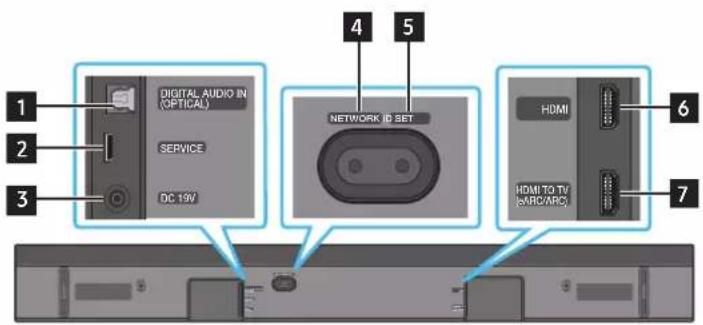

Dolní panel zařízení Soundbar

1 DIGITAL AUDIO IN (OPTICAL)Zapojte digitální (optický) výstup k externímu zařízení. (viz str. 20)

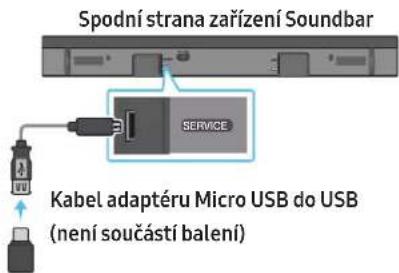

2 SERVICEPřipojte paměťové zařízení USB a upgradujte software produktu.

3 DC 19V (Napájecí zdroj)Zapojte napájecí adaptér AC/DC. (viz str. 12)

4 NETWORKStisknutím se připojíte k bezdrátové síti (Wi-Fi) prostřednictvím aplikaceSmartThings.

5 D SETStisknutím připojíte zařízení Soundbar bezdrátově k prostorovým reproduktorům a subwooferu. (Prostorový reproduktor se prodává samostatně.)

6 HDMIZajišťuje vstup obrazového a zvukového signálu současně pomocí kabelu HDMI.Zapojte do výstupu HDMI externího zařízení. (viz str. 19)

7 HDMI TO TV (eARC/ARC)

Zapojte do konektoru HDMI na televizoru. (viz str. 15)

• Při odpojování napájecího kabelu AC/DC napájecího adaptéru z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.
• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.

03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE ZAŘÍZENÍ SOUNDBAR

Vložení baterií před používáním dálkového ovladače (2 baterie AA)

Posouvejte zadní kryt ve směru šipky, dokud jej zcela nesejmete. Vložte 2 baterie AA (1,5 V) tak, aby polarita byla správná. Zasuňte kryt baterií zpět na místo.

Jak používat dálkový ovladač

1	Vypínač	Zapíná a vypíná zařízení Soundbar.Funkce Auto Power DownJednotka se automaticky vypne v následujících případech:V režimu D.IN / HDMI / Wi-Fi / BT, pokud po dobu 18 minut není k dispozici zvukový signál.
2	Zdroj	Stisknutím vyberte zdroj připojený k zařízení Soundbar.
3	Ztlumit	Stisknutím tlačítka (Ztlumit) ztlumíte zvuk.Opětovným stisknutím tlačítka zvuk opět zapnete.
4	SOUND MODE	Požadovaný režim zvuku můžete vybrat zvolením možnosti STANDARD,SURROUND, GAME PRO nebo ADAPTIVE SOUND.STANDARDPoskytuje výstup původního zvuku.SURROUNDPoskytuje širší zvukové pole, než je běžné.GAME PROPoskytuje stereoskopický zvuk, aby váš zážitek ze hry byl ještě intenzivnější.ADAPTIVE SOUNDAnalyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.
5	Bluetooth PAIR	Zapněte na zařízení Soundbar režim párování přes Bluetooth. Stiskněte tlačítko a vyčkejte na obrazovku „BTPAIRING“ pro připojení nového zařízení Bluetooth.
6	Přehrát/Pozastavit	Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.

7	Nahoru/Dolů/Doleva/Doprava	Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Doleva/Doprava.Stisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku můžete vybírat nebo nastavovat funkce.Další hudební souborStisknutím tlačítkaDopravavyberete další hudební soubor. Stisknutím tlačítkaDolevavyberete předchozí hudební soubor.ID SETTuto možnost použijte, pokud není připojen subwoofer ani prostorové reproduktory, případně pokud vyžadují opětovné zapojení.Když při vypnutém zařízení stisknete a podržíte na 5 sekund tlačítkoNahoru, spustíte funkci ID SET. (viz str. 13)
8	Ovládání zvuku	Po stisknutí se postupně zobrazí položky nastavení, jako jeAVA,TREBLE,BASS,SYNC,CENTER LEVEL, FRONTTOPLEVEL, a VIRTUAL ON/OFF. Požadovanou položku lze upravit tlačítky Nahoru/Dolů.Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnostTREBLEneboBASSa pomocí tlačítek Nahoru/Dolůnastavte hodnotu hlasitosti v rozmezí -6 až +6.Stiskněte a podržte přibližně na 5 sekund tlačítko(Ovládání zvuku)a nastavte zvuk pro jednotlivá frekvenční pásma.TlačítkyDoleva/Dopravamůžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a u každé z nich můžete tlačítkyNahoru/Dolůnastavit rozmezí od -6 do +6.(Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“)Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnostCENTER LEVELneboFRONT TOP LEVELa následně tlačítky Nahoru/Dolůupravte hlasitost v rozmezí od -6 do +6.Není-li obraz televizoru synchronizován se zvukem ze zařízení Soundbar, vyberte v menu Ovládání zvuku možnostSYNCa pomocí tlačítek Nahoru/Dolůnastavte zpoždění zvuku na hodnotu 0–300 milisekund.SYNCje podporována pouze u některých funkcí.Jsou-li připojeny prostorové reproduktory, vyberte možnostREAR LEVELnebo REARTOP LEVEL, a potom pomocí tlačítek Nahoru/Dolůnastavte hlasitost v rozmezí -6 až +6.Funkce reproduktoruVIRTUALse Nahoru/DolůtlačítkyON/OFF.
9	ÚROVEŇBASOVÉHOWOOFER (BASS)	Stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň basového reproduktoru (hloubek) na -12 nebo od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko.
10	HLASITOST	Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost.ZtlumitStisknutím tlačítka VOLztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.

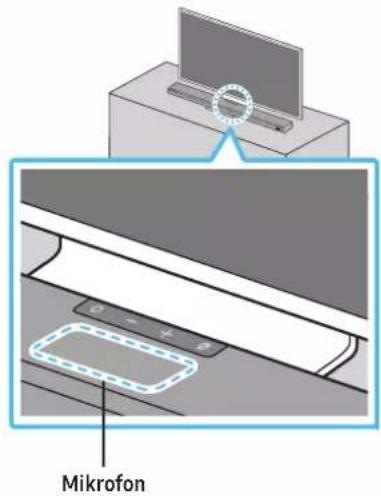

Aktivní zesilovač hlasu (AVA)

• Analyzuje během přehrávání pomocí zařízení soundbar externí hluk v reálném čase, także je hlas vždy zřetelně slyšet.
• Během analýzy se neukládají žádná data.

Používání skrytých tlačítek (tlačítka s více než jednou funkcí)

Skryté tlačitko		Referenční strana
Tlačitko dálkového ovladače Funkce
WOOFER (nahoru)	Zapnutí/vypnutí dálkového ovladače televizoru (pohotovostní režim)	strana 11
Nahoru ID SET strana 13
( Ovládání zvuku )	7 sedmipásmový ekvalizér strana 10

Specifikace výstupu pro různé režimy zvukových efektů

Efekt Vstup		Výstup
		Pouze se subwooferem	Se subwooferem a sadou bezdrátových zadních reproduktorů
STANDARD	2.0 kanály 2.1 kanály 2.1	kanály
	5.1 kanály 3.1 kanály 5.1	kanály
SURROUND	2.0 kanály 3.1.2 kanály 5.	1.4 kanály
	5.1 kanály 3.1.2 kanály 5.	1.4 kanály
GAME PRO	2.0 kanály 3.1.2 kanály 5.	1.4 kanály
	5.1 kanály 3.1.2 kanály 5.	1.4 kanály
ADAPTIVE SOUND	2.0 kanály 3.1.2 kanály 5.	1.4 kanály
	5.1 kanály 3.1.2 kanály 5.	1.4 kanály

- Je-li vstupní zdroj ve formátu Dolby Atmos® nebo DTS:X, nastavení pouze se subwooferem poskytne 3.1.2 kanálový zvuk, zatímco nastavení se subwooferem a sadou bezdrátových zadních reproduktorů poskytne 5.1.4 kanálový zvuk.

- Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.

- Prostorové reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby prostorové reproduktory hrály, je nutné změnit režim efektů na SURROUND.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Externí reproduktor.
  • Výrobci podporující tuto funkci:
  VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Vypněte zařízení Soundbar.

• Na 5 sekund stiskněte a podržte tlačítko WOOFER.

Každé stisknutí a podržení tlačítka WOOFER na 5 sekund vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Tlačítko dálkového ovladače Displej Stav
	(Výchozí režim)	Vypněte dálkový ovladač televizoru.
		Zapněte IČ dálkový ovladač televizoru Samsung.
		Zapněte IČ dálkový ovladač televizoru cizího výrobce.

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení napájení a zařízení

Použijte napájecí komponenty k připojení subwooferu a zařízení Soundbar do elektrické zásuvky v následujícím pořadí:

- Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Připojte napájecí kabel k subwooferu.

Zadní strana subwooferu

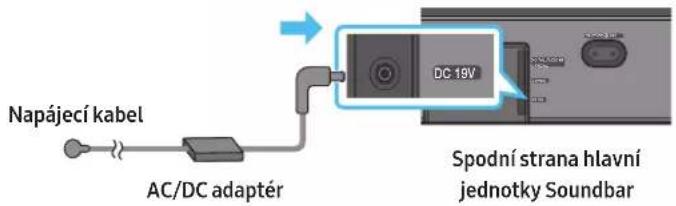

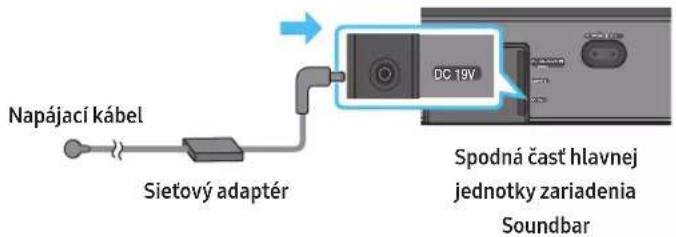

1. Napájecí kabel nejdřív připojte k adaptéru AC/DC.

Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.


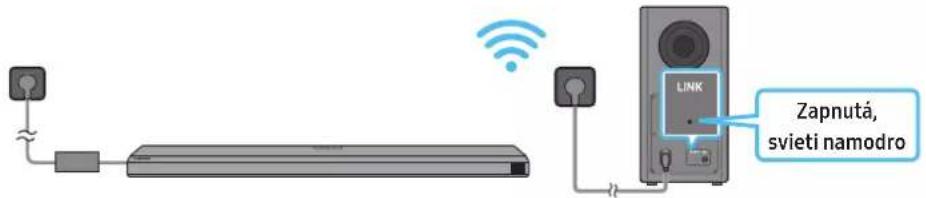

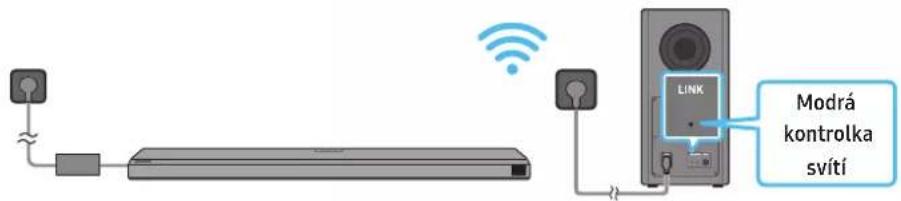

1. Zapojte zařízení Soundbar a subwoofer do napájení. Subwoofer se po zapnutí zařízení Soundbar připojí automaticky.

POZNÁMKA

- Zapojte subwoofer ke zdroji napájení ještě před připojením zařízení Soundbar.

Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

- Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

- Zajistěte, aby síťový adaptér ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky, a tím může dojít k jeho selhání.

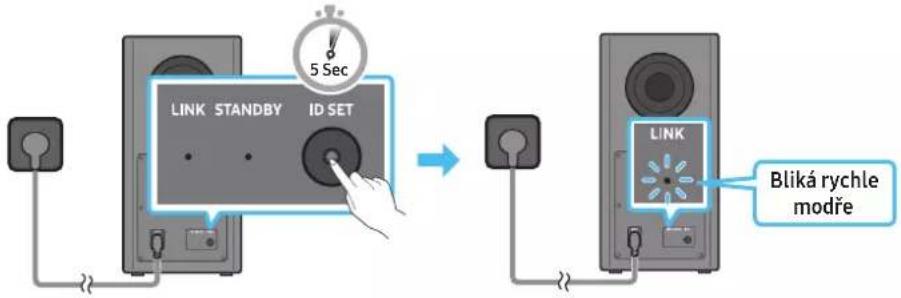

Ruční připojení subwooferu

Před zahájením ručního připojování níže:

- Zkontrolujte, zda jsou řádně zapojené napájecí kabely zařízení Soundbar a subwooferu.

- Zkontrolujte, že zařízení Soundbar je vypnuté.

1. Vypněte hlavní jednotku zařízení Soundbar.

2. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

- Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka.

Zadní strana subwooferu Zadní strana subwooferu

1. Na dálkovém ovladači stiskněte na 5 sekund tlačítko Nahoru.

2. Na displeji zařízení Soundbar se na okamžik objeví zpráva ID SET a poté zmizí.

3. Zařízení Soundbar se po dokončení ID SET samo zapne.

1. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno).

Jakmile se naváže spojení mezi zařízením Soundbar a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře.

LED kontrolky na zadní straně subwooferu

LED Stav Popis Rozlišení
	Zap	Úspěšně připojeno (běžný provoz)	-
	Bliká Probíhá obnovení připojení		Zkontrolujte, zda je napájecí kabel správně připojen k hlavní jednotce zařízení Soundbar, nebo počkejte 5 minut. Pokud blikání přetrvává, zkuste subwoofer připojit ručně. Viz strana 12.
	Zap	Pohotovostní režim (s vypnutou hlavní jednotkou zařízení Soundbar)	Zkontrolujte, zda je napájecí kabel správně připojený k hlavní jednotce zařízení Soundbar.
		Připojení se nezdařilo	Připojte zařízení znovu. Pokyny k ručnímu připojení najdete na straně 12.
	Bliká Porucha		Kontaktní údaje na servisní středisko společností Samsung najdete v této příručce.

POZNÁMKA

• Při vypnutí hlavní jednotky se bezdrátový subwoofer přepne do pohotovostního režimu a LED dioda STANDBY na zadní straně subwooferu několikrát modře zabliká a pak se rozsvítí červeně.
• Jestliže používáte zařízení, které používá stejnou frekvenci jako zařízení Soundbar a je umístěné v jeho blízkosti, může docházet k rušení zvuku.

- Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je cca 10 m, ale v závislosti na prostředí se může lišit. V případě, že mezi hlavní jednotkou a bezdrátovým subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

⚠️ UPOZORNĚNÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Udržujte jednotku mimo dosah vody a vlhkosti.
• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenachází žádné překážky.

Připojení sady SWA-9500S (prodává se samostatně) k zařízení Soundbar

Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9500S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

Podrobné informace týkající se připojení najdete v návodu pro Sadu bezdrátových zadních reproduktorů Samsung.

05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ K TELEVIZORU

Metoda č. 1. Připojení pomocí HDMI

UPOZORNĚNÍ

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Chcete-li připojit kabel HDMI mezi televizorem a zařízením Soundbar, nezapomeňte zapojit koncovky s označením ARC. Jinak může dojít k poruše zvukového výstupu televizoru.
• Doporučujeme použít kabel High Speed HDMI Cable with Ethernet.

Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel)

1. Vypněte zařízení Soundbar a televizor a připojte kabel HDMI tak, jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a televizor.
3. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a výstupem zařízení Soundbar je zvuk televizoru.

- Pokud není zvuk televizoru slyšet, stiskněte (Multifunkční) tlačítko na horní straně zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači a vyberte režim „D.IN“. Na obrazovce se postupně zobrazí „D.IN“ a „TV ARC“ a přehraje se zvuk televizoru.

- Když připojujete televizor, který podporuje funkci eARC, na displeji se zobrazí text „eARC“ a zazní zvuk.

- Chcete-li použít připojení s funkcí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (Příklad: Samsung TV: Domů (☐) → Nastavení (☒) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Auto))

- Pokud se „TV ARC“ na displeji hlavní jednotky Soundbar nezobrazí, potvrd'te, zda je kabel HDMI zapojený do správného portu.

- Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar.

POZNÁMKA

• Pokud k zařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz a zvuková data bez připojení samostatného optického kabelu.
• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel s průměrem menším než 14 mm.
• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.
• Pokud je prěnášený zvuk ve formátu Dolby Digital a „Formát digitálního zvukového výstupu“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (V nabídce televizoru mohou být pro funkce Dolby Digital a PCM použity jiné výrazy v závislosti na výrobci televizoru.)

Metoda č. 2. Připojení pomocí optického kabelu

Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Pokud použijete optický kabel a konektory jsou zakryté, nezapomeňte kryty sejmout.

1. Vypněte televizor a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a televizor.
3. Stisknutím ○ (Multifunkční) tlačítka na horní straně zařízení Soundbar nebo tlačítka 📄 (Zdroj) na dálkovém ovladači vyberte režim „D.IN“.
4. Zvuk televizoru vychází ze zařízení Soundbar.

Používání funkce Q-Symphony

Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku.

- Příklad menu televizoru: TV + [AV] Název řady Soundbar (HDMI)

POZNÁMKA

• Funguje na základě kodeku podporovaného televizorem.
• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).
• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.

Používání zvuku Spacefit

Poskytuje optimalizovanou kvalitu zvuku na základě analýzy prostředí, ve kterém posloucháte zvuk.

Pokud chcete tuto funkci zapnout, zapněte režim Adaptive Sound+ v menu televizoru Samsung.

(Domů ( → Nastavení ( ➕ Obecné → Inteligentní nastavení režimu → Adaptive Sound+)

POZNÁMKA

• Když zapnete v televizoru režim Adaptive Sound+, režim zvuku v zařízení Soundbar se automaticky změní na Adaptive Sound+.
• Tato funkce je k dispozici, když zařízení Soundbar připojíte k některým televizorům Samsung.

06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ K TELEVIZORU

Metoda č. 1. Připojení přes Bluetooth

Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.
• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru.

První připojení

1. Stisknutím tlačítka ✝PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BTPAIRING“.

(NEBO) a. Stiskněte ○ (Multifunkční) tlačítko na horním panelu a poté vyberte „BT“.
Za několik sekund se možnost „BT“ přepne automaticky na „BTPAIRING“ nebo se změní na „BTREADY“, pokud existuje záznam o připojení.
b. Jakmile se objeví text „BT READY“, stiskněte a podržte na déle než 5 sekund tlačítko ☎ (Mikrofon zap/vyp) na horním panelu zařízení Soundbar, dokud se nezobrazí text „BT PAIRING“.

1. Na televizoru Samsung vyberte režim Bluetooth.
   (Příklad: Domů (☑) → Nastavení (☑) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))
2. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar Q800A / Q810A“.
   Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení.
3. Jakmile je televizor Samsung připojený, zobrazí se na předním displeji zařízení Soundbar [Název televizoru] → „BT“.
4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.
5. Po prvním připojení zařízení Soundbar k televizoru Samsung se můžete znovu připojit pomocí režimu „BTREADY“.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar Q800A / Q810A), odstraňte jej.
• Poté opakujte kroky 1 až 3.

Odpojení zařízení Soundbar od televizoru Samsung

Stiskněte O (Multifunkční) tlačítko na horní straně zařízení Soundbar nebo tlačítko 📄 (Zdroj) na dálkovém ovladači a vyberte jiný režim než „BT“.

- Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověd. (Požadovaný čas se může lišit v závislosti na modelu televizoru Samsung.)

Jaký je rozdíl mezi funkcemí BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení, které jste připojili dříve.
• BTPAIRING : V tomto režimu můžete připojit k jednotce Soundbar nové zařízení.

(Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko ✝ PAIR nebo stiskněte a podržte na více než 5 sekund tlačítko ☎ (Mikrofon zap/vyp) na horní straně zařízení Soundbar, dokud je zařízení Soundbar v režimu „BT“.)

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.

• Pokud je s jednotkou Soundbars spárováno více zařízení Bluetooth současně.
  – Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

Metoda č. 2. Připojení prostřednictvím Wi-Fi

Kontrolní opatření před připojením

• Připojení Wi-Fi je dostupné pouze u televizorů Samsung TV.
• Zkontrolujte, zda je bezdrátový směrovač (Wi-Fi) zapnutý a televizor je připojený ke směrovači.
• Televizor a Soundbar musí být připojeny ke stejné bezdrátové síti (Wi-Fi).
• Pokud bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možná vytvořit připojení Wi-Fi mezi televizorem a Soundbar. Podrobnosti zjistíte u svého poskytovatele služeb Internetu.
• Protože menu se mohou v různých letech výroby lišit, podívejte se do návodu k použití televizoru.

• Chcete-li připojit televizork k Soundbar prostřednictvím Wi-Fi, nejprve připojte Soundbar k bezdrátovému směrovači. Další podrobnosti ohledně vytvoření připojení Wi-Fi naleznete na straně 22.

• Další informace o bezdrátovém připojení (Wi-Fi) k zařízení Soundbar najdete na straně 22, „Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť)“.

• Zdroj vstupu televizoru můžete změnít pomocí menu Zvuk pro Soundbar.

- Televizory Samsung TV vyrobené v roce 2017 nebo novější

Domů (☐) → Nastavení (☐) → Zvuk → Zvukový výstup → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Metoda č. 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos)

Kontrolní opatření před připojením

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá.
• Ujistěte se, že obsah podporuje technologii Dolby Atmos®.

1. Pomocí kabelu HDMI propojte port HDMI OUT na externím zařízení s portem HDMI na spodní straně Soundbar.
2. Pomocí kabelu HDMI propojte port HDMI IN na televizoru s portem HDMI TO TV (eARC/ARC) na spodní straně Soundbar.
3. Zapněte zařízení Soundbar, televizor a externí zařízení.
4. Stisknutím ○ (Multifunkční) tlačítka na horní straně zařízení Soundbar nebo tlačítka 📄 (Zdroj) na dálkovém ovladači vyberte režim „HDMI“.
5. Na displeji Soundbar se zobrazí potvrzení, že je aktuálně vybraný režim „HDMI“ a Soundbar začne přehrávat zvuky.

POZNÁMKA

• Pokud používáte Dolby Atmos®: Je-li vstupní zdroj ve formátu Dolby Atmos®, výstupem bude 3.1.2 kanálový zvuk.
• Po aktivaci technologie Dolby Atmos® se na předním displeji zobrazí „DOLBY ATMOS“.
• Konfigurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních

V menu nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Home Domů → Zvuk→ Digitální výstup a vyberte možnost Bitstream (nezpracovaný).

Specifikace podporovaných signálů UHD (3840 x 2160p)

Frekvence snímků (fps; snímky/s)	Barevná hloubka RGB	4:4:4 YCbCr 4:4:4 YCbCr	4:2:2 YCbCr 4:2:0
<60	8 bitů 0 0 0 0
	10 bitů --	0 0
	12 bitů	--	0 0
120	8 bitů	----
	10 bitů ----

• Specifikace podporovaných signálů se může lišit v závislosti na připojeném externím zařízení nebo podmínkách použití.

Metoda č. 2. Připojení pomocí optického kabelu

1. Pomocí optického kabelu (není součástí balení) propojte vstup DIGITAL AUDIO IN (OPTICAL) na hlavní části zařízení Soundbar a port OPTICAL OUT na externím zařízení.
2. Zapněte zařízení Soundbar a externí zařízení.
3. Vyberte režim „D.IN“ stisknutím ○ (Multifunkční) tlačítka na horní straně zařízení Soundbar nebo tlačítka ➔ (Zdroj) na dálkovém ovladači.
4. Vaše zařízení Soundbar bude přehrávat zvuk z externího zařízení.

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda č. 1. Připojení přes Bluetooth

Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

- Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne.

První připojení

- Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

1. Stisknutím tlačítka ✝PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BTPAIRING“.

(NEBO) a. Stiskněte ○ (Multifunkční) tlačítko na horním panelu a poté vyberte „BT“.

Za několik sekund se možnost „BT“ přepne automaticky na „BT PAIRING“ nebo se změní na „BT READY“, pokud existuje záznam o připojení.

b. Jakmile se objeví text „BT READY“, stiskněte a podržte na déle než 5 sekund tlačitko ☎ (Mikrofon zap/vyp) na horním panelu zařízení Soundbar, dokud se nezobrazí text „BT PAIRING“.

1. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar Q800A / Q810A“.

- Jakmile se jednotka Soundbar připojí k mobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT“.

1. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

- Po prvním připojení jednotky Soundbar k mobilnímu zařízení se můžete znovu připojit pomocí režimu „BT READY“.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV] Samsung Soundbar Q800A / Q810A“), odstraňte jej.
  • Zopakujte kroky 1 a 2.

Jaký je rozdíl mezi funkcemi BT READY a BT PAIRING?

• BTREADY : V tomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení, které jste připojili dříve.
• BTPAIRING : V tomto režimu můžete připojit k jednotce Soundbar nové zařízení.

(Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko ✝ PAIR nebo stiskněte a podržte na více než 5 sekund tlačítko ☎ (Mikrofon zap/vyp) na horní straně zařízení Soundbar, dokud je zařízení Soundbar v režimu „BT“.)

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.

– Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně.
- Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.
  • Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).
• Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).
• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.
• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.
• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.

- Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky:

• Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar
  – V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám.

• Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN.
  – I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od zařízení Soundbar odpojit. Pokyny najdete v návodu k použití zařízení Bluetooth.

- Zařízení Soundbar se odpojí.

- Po odpojení zařízení Soundbar od zařízení Bluetooth se na předním displeji zařízení Soundbar zobrazí text „BT DISCONNECTED“.

Odpojení zařízení Soundbar od zařízení Bluetooth

Stisknutím O (Multifunkční) tlačítka na horní straně zařízení Soundbar nebo tlačítka 📄 (Zdroj) na dálkovém ovladači přepněte režim z režimu „BT“.

• Odpojení chvíli trvá, protože zařízení Bluetooth musí přijmout od zařízení Soundbar odpověd. (Doba odpojení se může lišit v závislosti na zařízení Bluetooth.)
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na předním displeji zařízení Soundbar zobrazí text „BT DISCONNECTED“.

Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť)

Chcete-li připojit jednotku Soundbar k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings.

První připojení

1. Nainstalujte do mobilního zařízení (telefon nebo tablet) aplikaci SmartThings a spustte ji.
2. V aplikaci pak podle pokynů přidejte zařízení Soundbar.

- Na některých zařízeních se automatické okno (druhá kopie obrazovky níže) nemusí zobrazit.

Pokud se neotevře okno místní nabídky, stiskněte na Home tlačítko „+“. Zařízení Soundbar bylo přidáno do aplikace.

Začínáme s asistentem Amazon Alexa (integrovaný asistent Alexa)

• Amazon Alexa je služba poskytovaná společností Amazon.
• Tato funkce nemusi být podporována v závislosti na modelu nebo zeměpisné oblasti.
• Tato funkce podporuje jen některé jazyky a podporované funkce se mohou lišit v závislosti na zeměpisné oblasti.
• Informace o specifikacích či kompatibilitě produktů najdete na webu společnosti Samsung (www.samsung.com).

Pomocí asistenta Alexa můžete přehrávat hudbu, poslouchat zprávy, zobrazit předpověd počasí a ovládat domácí spotřebiče.

Abyste mohli používat asistenta Amazon Alexa, potřebujete účet Amazon, pomocí kterého připojíte Soundbar prostřednictvím sitě.

1. Nainstalujte do mobilního zařízení aplikaci SmartThings a spustte ji.
2. Podle pokynů v aplikaci si založte účet Alexa a přihlaste se do služby.

1. Vyslovte příkaz Alexa nebo stiskněte (Multifunkční) tlačitko na zařízení Soundbar na 3 sekundy, abyste mohli používat službu Alexa.

- Stisknutím (Multifunkční) tlačítka na 3 sekundy zavoláte asistenta Alexa. Když podržíte tlačítko stisknuté a promluvíte, zapnete rozpoznávání hlasu.

Ovládání zařízení Soundbar hlasovými příkazy

Aktivace + Příkaz

Co vyzkoušet Příklad příkazů
Ovládání hlasitosti	„Alexo, zesílit.“
	„Alexo, zeslabit.“
Poslech streamovaného obsahu ze služby Amazon Music	„Alexo, pust nějaký jazz.“
Ovládání přehrávání	„Alexo, další skladbu.“
	„Alexo, vypni hudbu.“
	„Alexo, co je to za písničku?“
Informace o počasí	„Alexo, jaké je počasí?“
Časovač	„Alexo, nastav časovač na 10 minut.“

Začínáme s asistentem Alexa u produktu Amazon (funguje s asistentem Alexa)

• Tato funkce nemusí být podporována v závislosti na modelu nebo zeměpisné oblasti.
• Tato funkce podporuje jen některé jazyky a podporované funkce se mohou lišit v závislosti na zeměpisné oblasti.
• Informace o specifikacích či kompatibilitě produktů najdete na webu společnosti Samsung (www.samsung.com).
• Tuto službu poskytuje společnost Amazon a může být kdykoli ukončena. Společnost Samsung nenese žádnou odpovědnost za dostupnost služby.
• Obrazovka aplikace Amazon Alexa může být kdykoli změněna bez předchozího upozornění.

Připojení k produktu Amazon a používání asistenta s produktem (Amazon Echo)

Pomocí zařízení Amazon Echo můžete ovládat Soundbar a využívat hudební služby poskytované prostřednictvím Amazon Echo.

Abyste mohli používat asistenta Amazon Alexa, potřebujete účet Amazon, pomocí kterého připojíte Soundbar prostřednictvím sítě.

1. Nainstalujte do mobilního zařízení aplikaci SmartThings a spustte ji.
2. Podle pokynů v aplikaci si založte účet Alexa a přihlaste se do služby.

Ovládání zařízení Soundbar hlasovými příkazy

- Služba Amazon Echo, kterou můžete používat se svým Soundbarem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo.

Aktivace + Příkaz + Název reproduktoru

* Použití hlasových příkazů pro Soundbar s názvem „Obývák“

Akce Hlasový příkaz
Nastavení úrovně hlasitosti 5	„Alexo, nastav hlasitost na 5 v Obýváku“
Zvýšení úrovně hlasitosti	„Alexo, zvyš hlasitost v Obýváku“
Ztlumení zvuku	„Alexo, ztlum zvuk v Obýváku“
Poslech rozhlasové stanice s názvem KISS FM	„Alexo, přehraj Kiss FM v Obýváku“
Přehrání další skladby	„Alexo, další skladbu v Obýváku“
Zastavení zvuku	„Alexo, zastav přehrávání zvuku v Obýváku“
Vypnutí zvuku	„Alexo, vypni zvuk v Obýváku“

Používání Tap Sound

Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvukový obsah.

• Tato funkce nemusí být podporována u všech mobilních zařízení.
• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším.

1. Zapněte na mobilním zařízení funkci Tap Sound.
2. Postup pro zapnutí této funkce naleznete dále v části „Nastavení funkce Tap Sound“.

3. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start now“. Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

4. Přehrajte zvukový obsah z mobilního zařízení zařízením Soundbar.

5. Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

6. Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.
7. Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.
8. Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi.
   Podpora této funkce závisí na verzi aplikace.

Nastavení funkce Tap Sound

Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spustte aplikaci SmartThings.
2. Na obrazovce aplikace SmartThings v mobilním zařízení vyberte menu (≡→).
3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přibližení mobilního zařízení k zařízení Soundbar. Funkce je zapnutá.

POZNÁMKA

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.
• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.

Tato funkce nemusí být v některých zemích dostupná.

Připojení a použití s produktem Apple

• Pomocí technologie AirPlay 2 můžete ovládat domácí audiosystém z telefonu iPhone, tabletu iPad, reproduktoru HomePod nebo Apple TV.
• Tento Samsung Soundbar podporuje technologii AirPlay 2 a vyžaduje systém iOS 11.4 nebo novější.

POZNÁMKA

- Potvrd'te, že je zařízení Soundbar připojené k Wi-Fi. (viz část Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť))

10 INSTALACE NÁSTĚNNÉHO DRŽÁKU

Předpoklady instalace

• Montáž provádějte pouze na svislou stěnu.
• Zařízení neinstalujte v místě s vysokou teplotou nebo vlhkostí.
• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.
• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.
• Zakupte si upevňovací šrouby podle typu a tloušťky stěny, na kterou chcete Soundbar připevnit.

- Průměr: M5

– Délka: Doporučujeme 35 mm nebo více.

- Pred instalací zařízení Soundbar na stěnu připojte kabely jednotky k externím zařízením.

- Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. Jinak by mohlo dojit k úrazu elektrickým proudem.

Součástky pro upevnění na stěnu

Průvodce upevněním na stěnu

2 ks

2 ks
(M4 × L10)

Držák šroubu Šroub

2 ks

Držák pro upevnění na stěnu

1. Přiložte na povrch stěny šablona pro upevnění na stěnu.
2. Šablona pro upevnění na stěnu musí být umístěna vodorovně.
3. Pokud máte televizor přimontovaný ke stěně, připevněte zařízení Soundbar alespoň 5 cm pod něj.

1. Zarovnejte osu šablony pro upevnění na stěnu se středem televizoru (pokud zařízení Soundbar instalujete pod něj), a následně upevněte Wall Mount Guide Šablonu pro upevnění na stěnu ke stěně páskou.
2. Pokud zařízení nemontujete pod televizor, umístěte osu do středu montážní oblasti.

1. Do otvorů ve středech obrázků A-TYPE na koncích šablony zastrčte špičku pera nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte šablona pro upevnění na stěnu.

1. V místě každé značky vyvrtejte do stěny otvor vrtákem vhodné velikosti.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

1. Každým držák šroubu prostrčte šroub a jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

1. Pomocí dvou šroubů namontujte na spodní část zařízení Soundbarve správném směru dva držáky pro upevnění na stěnu.

- Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěny závěsné součásti držáků pro upevnění na stěnu.

Zadní strana zařízení Soundbar

Pravý okraj zařízení Soundbar

1. Namontujte zařízení Soundbar pomocí přiložených držáků pro upevnění na stěnu tím, že je zavěsíte na držáky šroubů.

1. Zasuňte zařízení Soundbar podle následujícího obrázku tak, aby držáky pro upevnění na stěnu držely pevně na držácích šroubů.

- Vložte držáky šroubů do široké (spodní) části držáků pro upevnění na stěnu a následně posuňte držáky pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na držácích šroubů.

Při instalaci upevněte pryžové podložky na spodní stranu zařízení Soundbar a teprve poté jej můžete umístit nad stojan televizoru. Připevněte pryžové podložky tak, aby nepřečnívaly přes okraje stojanu televizoru. Postupujte podle obrázku níže.

Umístěte Soundbar na stojan televizoru.

Podle obrázku vyrovnejte střed televizoru se středem soundbaru a opatrně vložte soundbar do stojanu televizoru.

V této chvíli umístěte mikrofon na přední stranu stojanu, aby nedocházelo k rušení funkce rozpoznávání hlasu.

Pravý okraj zařízení Soundbar

POZNÁMKA

• Soundbar musí být umístěn na rovném a pevném povrchu.
• Nedostatečný odstup od televizoru může vést k problémům s rozpoznáním hlasu a akustikou.

12 AKTUALIZACE SOFTWARU

Automatická aktualizace

Pokud je zařízení Soundbar připojené k internetu, provádí se aktualizace softwaru, i když je zařízení Soundbar vypnuté.

- Chcete-li použít funkci automatické aktualizace, musí být zařízení Soundbar připojeno k internetu. Připojení Wi-Fi k zařízení bude ukončeno, pokud dojde k odpojení napájecího kabelu zařízení Soundbar nebo výpadku proudu. V případě výpadku proudu a po jeho obnovení nebo pokud znovu zapojíte napájecí kabel, zapněte zařízení Soundbar a znovu jej připojte k internetu.

Aktualizace USB

Společnost Samsung může v budoucnu nabízet aktualizace systému zařízení Soundbar.

Pokud je aktualizace k dispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB s aktualizací softwaru do portu SERVICE zařízení Soundbar.

1. Přejděte na webovou stránku společnosti Samsung (www.samsung.com) → v menu zákaznické podpory vyhledejte příslušný název modelu.
2. Podrobnosti o aktualizaci naleznete v návodu k upgradu.
3. Stáhněte si soubor upgradu (typ USB).
4. Rozbalte soubor a vytvořte složku s názvem souboru.
5. Vytvořenou složku uložte na pamětové zařízení USB a to následně připojte k zařízení Soundbar.

6. Zapněte zařízení Soundbar. Na produktu se zobrazí zpráva „UPDATE“ a bude se cca 3 min aktualizovat.

7. Během aktualizace produkt nevypínejte ani nevyjimejte pamětové zařízení USB.

8. Pokud se zpráva „UPDATE“ na displeji nezobrazí, odpojte ze zařízení Soundbar napájecí kabel a zase jej připojte.
9. Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.
10. Podpora aktualizace se odvíjí od typu USB.

Inicializace

Horní strana zařízení Soundbar

Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka — + (Hlasitost). Na displeji se zobrazí „INIT“ a dojde k inicializaci zařízení Soundbar.

⚠️ UPOZORNĚNÍ

- Inicializují se všechna nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, pokud je inicializace vyžadována.

13 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy.

Soundbar se nezapne

- Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky.

Soundbar nepracuje správně

• Po vytažení napájecí kabel znovu zapojte.
• Odpojte napájecí kabel z externího zařízení a zkuste to znovu.
• Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (viz str. 9)

V případě, že nefunguje dálkový ovladač

• Namiřte dálkový ovladač přímo na Soundbar.
  • Vyměňte baterie za nové.

Ze zařízení Soundbar nevychází žádný zvuk

• Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.
• Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.
• V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů (m) → Nastavení (→ Zvuk → Zvukový výstup → Vyberte Soundbar)
• Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte.
• Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.
• Inicializujte produkt a zkuste to znovu. (viz str. 30)

Ze subwooferu nevychází žádný zvuk

• Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (viz str. 12)
• Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek.
• Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení.
• Odpojte a znovu připojte zástrčku napájení.

• Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (viz str. 10)
• Přemístěte subwoofer blíž k sobě.

V případě, že televizor není připojený přes HDMI TO TV (eARC/ARC)

• Zkontrolujte, zda je kabel HDMI správně zapojený do konektoru ARC. (viz str. 15)
• Připojení se nemusí zdařit z důvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo.
• Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů (☑) → Nastavení (☑) → Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC) ON)
• Chcete-li použít připojení s funkcí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV: Domů (☑) → Nastavení (☑) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Auto))

Po připojení k televizoru v režimu HDMI TO TV(eARC/ARC) není slyšet žádný zvuk.

- Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Domů (☐) → Nastavení (☒→ Zvuk → Nastavení pro pokročilé → Formát digitálního zvukového výstupu)

Soundbar se nepřipojí prostřednictvím Bluetooth

• Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na dálkovém ovladači tlačítko ✝ PAIR nebo stiskněte na jednotce nejméně na 5 sekund tlačítko 📂 Mikrofon zap/vyp.)
• Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.
• Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů ( → Nastavení ( → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth)
• Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 sekund podržte na dálkovém ovladači zařízení Soundbar tlačítko Doleva a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proved'te změnu výběru opětovným stisknutím a podržením tlačítka Doleva na 5 sekund.
• Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.
• Inicializujte produkt a zkuste to znovu. (viz str. 30)

Při připojení prostřednictvím Bluetooth zmizí zvuk

• Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd.
• Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.
• Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Oveřte prostředí pro instalaci a podmínky pro používání.

Nelze se připojit k Wi-Fi

• Zkontrolujte, zda máte zapnutý bezdrátový router.
• Vypněte router, zase jej zapněte a zkuste to znovu.
• Pokud je signál bezdrátové sítě příliš slabý, Soundbar se nepřipojí k síti. Pokud je to možné, přemístěte směrovač blíž k zařízení Soundbar, nebo odstraňte veškeré překážky mezi zařízením Soundbar a směrovačem.
• Pokud máte nový bezdrátový router, budete muset upravit síťové nastavení reproduktoru.

Soundbar se nezapne automaticky s televizorem

- Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve televizor vypněte.

Funkce AVA není dostupná v následujících případech.

• Funkce AVA nebude dostupná při používání funkce Q-symphony.
• Funkce AVA nebude dostupná, když je vypnutý mikrofon.

14 LICENCE

Dolby

ATMOS

• Hudbu ze Spotify můžeš ovládat na dálku přes telefon, tablet nebo počítač. Na stránce spotify.com/connect najdeš, jak na to
• Software Spotify podléhá licencím třetích stran, jejichž seznam je uveden zde: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Pokud chcete poslat dotazy a požadavky týkající se softwaru open sources, obraťte se na Samsung Open Source (http://opensource.samsung.com)

16 DŮLEŽITÉ POZNÁMKY KE SLUŽBĚ

• Obrázky a ilustrace v této uživatelské příručce jsou pouze ilustrativní a mohou se lišit od skutečného vzhledu produktu.
• Správní poplatek bude účtován v případě, že
  (a) Přivoláte technika a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).
  (b) Přístroj přinesete do opravny a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).
• O výši správního poplatku budete informováni před návštěvou technika.

17 TECHNICKÉ ÚDAJE A INFORMACE

Specifikace

Název modelu HW-Q800A / HW-Q810A
Hmotnost 3,6 kg
Rozměry (Š x V x H) 980,0 x 60,0 x 115,0 mm
Rozsah provozních teplot +5 až +35 °C
Rozsah provozní vlhkosti 10 až 75 %
ZESILOVAČJmenovitý výstupní výkon ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Podporované formáty přehrávání	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (Wi-Fi)	100 mW při 2,4 GHz – 2,4835 GHz, 200 mW při 5,15 GHz – 5,25 GHz, 100 mW při 5,25 GHz – 5,35 GHz a 5,47 GHz – 5,725 GHz
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (Bluetooth) 100 mW při 2,4 GHz–2,4835 GHz
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (SRD) 25 mW při 5,775GHz–5,875GHz
Název subwooferu PS-WA85B
Hmotnost 9,8 kg
Rozměry (Š x V x H) 210,0 x 403,0 x 403,0 mm
ZESILOVAČJmenovitý výstupní výkon 160 W
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (SRD) 25 mW při 5,775GHz–5,875GHz

POZNÁMKA

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo na změny technických údajů bez předchozího upozornění.
• Hmotnost a rozměry jsou přibližné.

Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje.

Celkový příkon v pohotovostním režimu (W)	5,5 W
Wi-FiMetoda deaktivace portu	Chcete-li zapnout či vypnout Wi-Fi, podržte na 30 sekund stisknuté tlačítko ID SET na dolním panelu zařízení Soundbar.
BluetoothMetoda deaktivace portu	Chcete-li zapnout či vypnout Bluetooth, podržte na 30 sekund stisknuté tlačítko NETWORK na dolním panelu zařízení Soundbar.

- Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království.

Úplný text prohlášení o shodě je k dispozici na následující internetové adrese:

http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu.

Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

Funkci 5GHz sitě WLAN (Wi-Fi nebo SRD) tohoto zařízení je dovoleno používat pouze v interiérech.

(Platí pro země s odděleným systémem sběru)

Tato značka na baterii, v příručce nebo na obalu znamená, že by baterie v tomto výrobku neměly být po skončení životnosti likvidovány společně s jiným domovním odpadem. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66.

Abyste chránili přírodní zdroje a podporovali opětovné použití materiálů, oddělte baterie od jiných typů odpadu a recyklujte je prostřednictvím místního systému zpětného odběru baterií.

(odpadní elektrická a elektronická zařízení)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat svého dodavatele a zkontrolovat smluvní podmínky své kupní smlouvy. Tento produkt a jeho elektronické příslušenství nesmí být pro účely likvidace smíšeny s jinými komerčními odpady.

Další Informace o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobku společnosti Samsung, např. REACH, OEEZ, Baterie, naleznete na webové stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů:

www.samsung.com/global/ecodesign_component

SIKKERHEDSOPLYSNINGER

SIKKERHEDSADVARSLER

DÆKSLET MÅ IKKE AFMONTERES, DA DET ∅GER RISIKOEN FOR ELEKTRISK ST∅D (ELLER BAGSIDEN).

DER ER INGEN INDVENDIGE DELE, SOM SKAL SERVICERES.

SERVICEARBEJDE SKAL UDF∅RES AF KVALIFICEREDE

SERVICEMEDARBEJDERE.

„Soundbar“ nejsijungia

- Na zníženie nebezpečenstva zásahu elektrickým prúdom nevystavujte toto zariadenie daždu ani vlhkosti.

POZOR

Vloženie batérií pred použitím dialkového ovládania (2 batérie AA) 9

05 Použitie káblového pripojenia k televízoru 15

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AA)

Vždy, keď potlačíte tlačidlo WOOFER nahor a podržíte ho na 5 sekúnd, režim sa prepne v tomto poradí: „OFF-TV REMOTE“ (predvolený režim), „SAMSUNG-TV REMOTE“, „ALL TV REMOTE.

Tlačidlo na dialkovom ovládaní Displej Stav
	(Predvolený režim)	Vypnút dialkové ovládanie televízora.
		Zapnút infračervené dialkové ovládanie televízora Samsung TV.
		Zapnút infračervené dialkové ovládanie televízora od iného výrobcu.

04 PRIPOJENIE ZARIADENIA SOUNDBAR

Pripojenie k elektrickej sieti a zariadeniam

Zapojte subwoofer a Soundbar do elektrickej zásuvky pomocou napájacích komponentov v tomto poradí:

1. Pripojte napájací kábel k basovému reproduktoru.

1. Najskôr pripojte napájací kábel k sietovému adaptéru.

Pripojte sietový adaptér (pomocou napájacieho kábla) k zariadeniu Soundbar.

1. Pripojte napájanie k zariadeniu Soundbar a basovému reproduktoru. Ked' sa zariadenie Soundbar zapne, basový reproduktorsa automaticky pripojí.

POZNÁMKA

1. Skontrolujte, či kontrolka LED s označením LINK svieti namodro (pripojené).

(Domov ( → Nastavenia ( → Všeobecné → Nastavenia inteligentného režimu → Adaptive Sound+)

POZNÁMKA

1. Stlačením tlačidla ✝ PAIR na dialkovom ovládači zariadenia Soundbar prejdite do režimu BTPAIRING.

1. Stlačením tlačidla ✝ PAIR na dialkovom ovládači zariadenia Soundbar prejdite do režimu BTPAIRING.

• Zopakujte kroky 1 a 2.

- Soundbar sa odpojí.

- Ked'je Soundbarodpojený od zariadenia Bluetooth, na prednom displeji zariadenia Soundbarsa zobrazuje nápis BT DISCONNECTED.

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

Ak sa kontextové okno nezobrazí, stlačte ikonu + na obrazovke Home. Zariadenie Soundbarsa pridá do aplikácie.

Začíname s Amazon Alexa (vstavanou asistentkou Alexa)

1. Ak chcete používať službu Alexa, zavolajte vyvolajte Alexu alebo stlačte a podržte tlačidlo Ⓕ (Multifunkčné) na zariadení Soundbar na 3 sekundy.

Veci na vyskúšanie Príklad príkazu
Ovládanie hlasitosti	„Alexa, zvýš hlasitost.“
	„Alexa, zníž hlasitost.“
Počúvanie streamovaného obsahu z Amazon Music	„Alexa, pustí nejaký džez.“
Ovládanie prehrávania	„Alexa, prehraj ďalšiu skladbu.“
	„Alexa, vypni hudbu.“
	„Alexa, čo je to za skladbu?“
Informácie o počasí	„Alexa, aké je počasie?“
Nastavenie časovača	„Alexa, nastav časovač na 10 minút.“

Začíname s asistentkou Alexa v produkte Amazon (Funguje s asistentkou Alexa)

— + (Hlasitost) na zariadení a podržte ich aspoň 5 sekúnd. Na displeji sa zobrazí nápis INIT a Soundbar sa inicializuje.

POZOR

Ak nefunguje dial'kový ovládač

• Namierte dial'kový ovládač priamo na Soundbar.
  • Vymeňte batérie.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia v tohto výrobku

(Odpad z elektrických a elektronických zariadení)
