HW-Q810A - Barra de sonido SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	Samsung
Modelo	HW-Q810A
Dimensiones (An x Al x Pr)	980,0 x 60,0 x 115,0 mm
Peso de la barra de sonido	3,6 kg
Peso del subwoofer	9,8 kg
Alimentación	Adaptador CA/CC 19 V, cable de alimentación
Consumo en espera	5,5 W
Potencia total de salida	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Conectividad inalámbrica	Bluetooth, Wi-Fi, AirPlay 2
Conectividad por cable	HDMI (eARC/ARC), entrada óptica, USB (servicio)
Formatos de audio compatibles	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 canales
Número de canales	3.1.2 (sin altavoces surround) o 5.1.4 (con kit SWA-9500S)
Modos de sonido	Standard, Surround, Game Pro, Adaptive Sound
Funciones especiales	Amplificador de voz activo (AVA), Q-Symphony, Spacefit Sound, Tap Sound, Amazon Alexa integrado
Instalación en pared	Posible (soporte incluido)
Temperatura de funcionamiento	+5 °C a +35 °C
Humedad de funcionamiento	10 % a 75 %
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco
Seguridad	No exponer a la lluvia o la humedad; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Contactar a un centro de servicio Samsung para las piezas

Preguntas frecuentes - HW-Q810A SAMSUNG

¿Cómo conectar la barra de sonido a mi televisor?

Use un cable HDMI conectando el puerto HDMI TO TV (eARC/ARC) de la barra al puerto HDMI IN (ARC) del televisor. Encienda ambos dispositivos y seleccione la fuente 'D.IN' en la barra. También puede usar un cable óptico o una conexión Bluetooth/Wi-Fi.

¿Cómo restablecer la barra de sonido Samsung HW-Q810A?

Mantenga presionada la tecla + y - (Volumen) en la barra de sonido durante al menos 5 segundos. La pantalla muestra 'INIT' y la barra se restablece. Atención, todos los ajustes se borrarán.

¿Por qué no funciona el subwoofer?

Verifique que el indicador LINK en la parte trasera del subwoofer esté azul fijo. Si parpadea o está rojo, realice una conexión manual: mantenga presionada la tecla ID SET en la parte trasera del subwoofer durante 5 segundos, luego la tecla Arriba del control remoto durante 5 segundos.

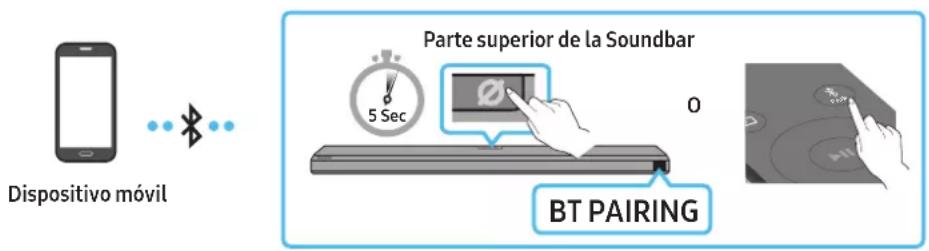

¿Cómo conectar la barra de sonido por Bluetooth?

Presione la tecla PAIR del control remoto para entrar en modo 'BT PAIRING'. En su dispositivo móvil, seleccione '[AV] Samsung Soundbar Q800A / Q810A' en la lista Bluetooth.

¿Qué hacer si el control remoto no funciona?

Apunte el control remoto directamente hacia la barra de sonido y reemplace las pilas por unas nuevas (2 pilas AA). Si el problema persiste, aleje cualquier obstáculo o fuente de interferencia.

¿Cómo actualizar el software de la barra de sonido?

A través de una conexión Wi-Fi, la actualización se realiza automáticamente. También puede descargar el archivo en el sitio web de Samsung, descomprimirlo en una memoria USB, conectar la memoria al puerto SERVICE y luego encender la barra. La pantalla muestra 'UPDATE'.

La barra de sonido no enciende, ¿qué hacer?

Verifique que el cable de alimentación esté correctamente conectado a la barra y a una toma de corriente funcional. Intente desconectar y volver a conectar después de unos segundos.

¿Cómo ajustar el nivel de graves (subwoofer)?

Use la tecla WOOFER del control remoto para aumentar o disminuir el nivel. También puede acceder al ajuste a través del menú 'Ajustes de audio' manteniendo presionada la tecla correspondiente.

¿Es posible utilizar la barra de sonido como altavoces surround adicionales?

Sí, puede conectar el kit de altavoces traseros inalámbricos Samsung SWA-9500S (se vende por separado). Siga las instrucciones del manual del kit para el emparejamiento.

¿Cómo usar Amazon Alexa con la barra de sonido?

Instale la aplicación SmartThings en su móvil, conecte la barra al Wi-Fi, luego asocie su cuenta de Amazon. Para activar Alexa, mantenga presionada la tecla Multifunción en la barra durante 3 segundos.

MANUAL DE USUARIO HW-Q810A SAMSUNG

15 Aviso de licença de código aberto 32

Características técnicas ...... 33

01 VERIFICAR OS COMPONENTES

Ligue à tomada fêmea HDMI num televisor. (Consulte a página 15)

NOTA

• Ligue o Subwoofer antes de o ligar ao Soundbar.

Ligar o Subwoofer manualmente

Método 1. Ligar através de Bluetooth

Método 1. Ligar através de Bluetooth

Utilizar comandos de voz para controlar o Soundbar

Acionador + Comando

Utilizar comandos de voz para controlar o Soundbar

Características técnicas

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS DE SEGURIDAD

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ABSTÉNGASE DE RETIRAR LA CARCASA (O LA PARTE POSTERIOR).

EN EL INTERIOR NO HAY NINGUNA PIEZA QUE PUEDA REPARAR EL USUARIO. REMITA LAS TAREAS DE REPARACIÓN A PERSONAL CUALIFICADO.

Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

	PRECAUCIÓNPELIGRO DE DESCARGA ELÉCTRICA. NO ABRIR.
	Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.
	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.
	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión fiable a tierra.
	Tensión de CA: La tensión nominal marcada con este símbolo es tensión CA.
	Tensión de CC: La tensión nominal marcada con este símbolo es tensión de CC.
	Precaución. Consulte las instrucciones de uso: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

ADVERTENCIA

- Para reducir el riesgo de incendio o descarga eléctrica, no exponga este electrodoméstico a la lluvia o a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, ENCHUFE POR COMPLETO EL CABLE DE ALIMENTACIÓN EN LA TOMA DE PARED.
• Este aparato deberá estar siempre conectado a una toma de CA con una conexión a tierra de protección.
• Para desconectar el aparato de la toma de corriente, hay que tirar del enchufe de la toma de pared, por lo que este se debe poder manejar cómodamente.
• No exponga el aparato a goteos ni salpicaduras. Absténgase de depositar objetos llenos de líquidos (como, por ejemplo, jarrones) sobre el aparato.
• Para apagar el aparato completamente deberá tirar del enchufe de la toma de pared. Por lo tanto, se debe poder acceder al cable de alimentación de forma cómoda y sencilla.

PRECAUCIONES

1. Compruebe que la fuente de alimentación CA de su domicilio cumple las especificaciones eléctricas indicadas en la etiqueta adhesiva situada en la parte inferior del producto. Instale el producto horizontalmente en una base adecuada (mueble), con suficiente espacio alrededor para su ventilación (entre 7 y 10 centímetros). Asegúrese de que las ranuras de ventilación no queden tapadas. No coloque la unidad encima de amplificadores o de otros aparatos que puedan calentarse. Esta unidad se ha diseñado para un uso continuado. Si desea apagar completamente la unidad, desconecte el cable de CA de la toma de la pared. Desenchufe la unidad si no piensa usarla durante un intervalo de tiempo prolongado.
2. Durante las tormentas eléctricas, desconecte el cable de CA de la toma de la pared. Los picos de tensión causados por los rayos podrían dañar la unidad.
3. No exponga el producto a la luz directa del sol ni a otras fuentes de calor. Eso podría causar sobrecalentamiento y problemas de funcionamiento de la unidad.
4. Proteja el producto de la humedad (por ejemplo, jarrones) y del calor excesivos (por ejemplo, de una chimenea), o de los aparatos que creen campos eléctricos o magnéticos potentes. Desconecte el cable de alimentación de la toma de CA de la pared si la unidad presenta problemas de funcionamiento. El producto no se ha diseñado para uso industrial. Es solo para uso personal. Puede producirse condensación si el producto se ha almacenado a baja temperatura. Si se transporta la unidad durante el invierno, espere 2 horas aproximadamente hasta que la unidad haya alcanzado la temperatura ambiente antes de usarla.
5. La batería utilizada con este producto contiene productos químicos que son dañinos para el medioambiente. No deseche la batería en la basura doméstica general. No exponga la batería a un calor excesivo, a la luz directa del sol ni al fuego. Absténgase de desmontar la batería, así como de provocarle cortocircuitos o sobrecalentamientos. PRECAUCIÓN: Existe riesgo de explosión si la batería se reemplaza incorrectamente. Reemplace la batería solo por una igual o de especificaciones equivalentes.

CONTENIDO

01 Comprobación de los componentes 6

02 Visión general del producto 7

Panel delantero y panel superior de la Soundbar 7

Panel inferior de la Soundbar 7

03 Uso del mando a distancia de la Soundbar 9

Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AA X 2)....9

Cómo usar el mando a distancia 9

Amplificador de Voz Activo (AVA) 10

Uso de los botones ocultos (botones con más de una función)....10

Especificaciones de salida para los diferentes modos de efectos de sonido.... 11

Ajuste del volumen de la Soundbar con el mando a distancia del televisor 11

04 Conexión de la Soundbar 12

Conexión de la alimentación y las unidades....12

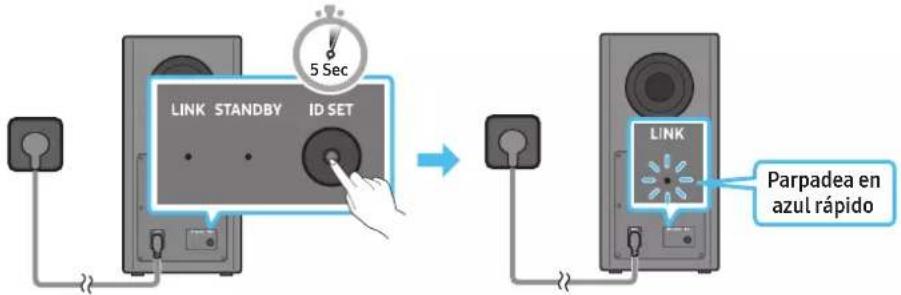

- Conexión manual del subwoofer....12

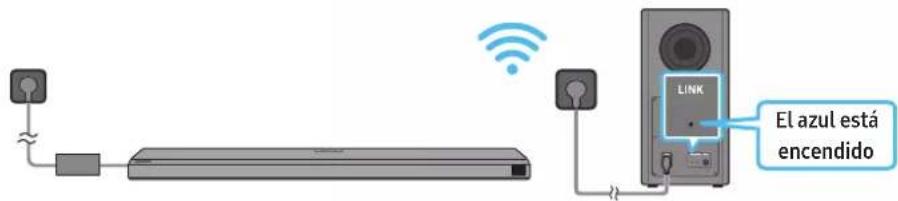

- Indicadores LED de la parte trasera del subwoofer 13

Conexión de un SWA-9500S (se vende por separado) a su Soundbar 14

05 Uso de una conexión por cable al televisor

Método 1. Conexión por HDMI....15

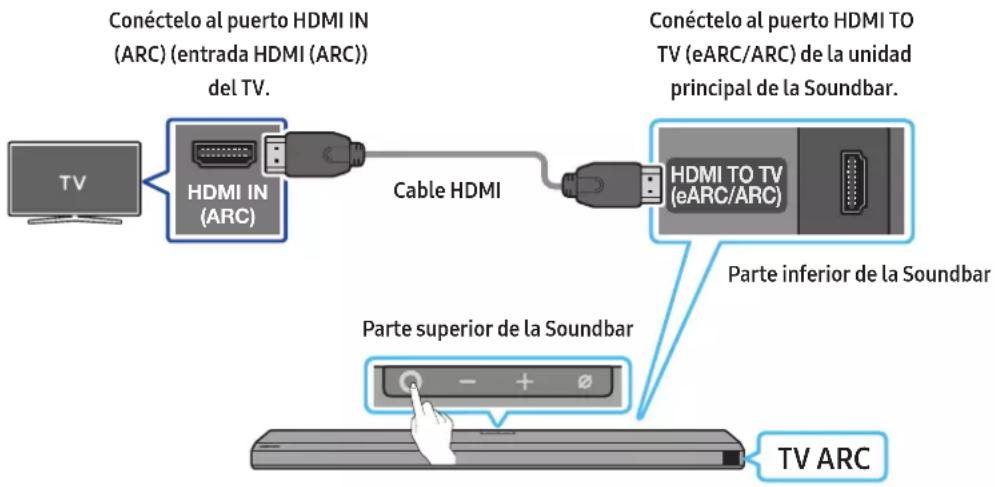

- Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio).... 15

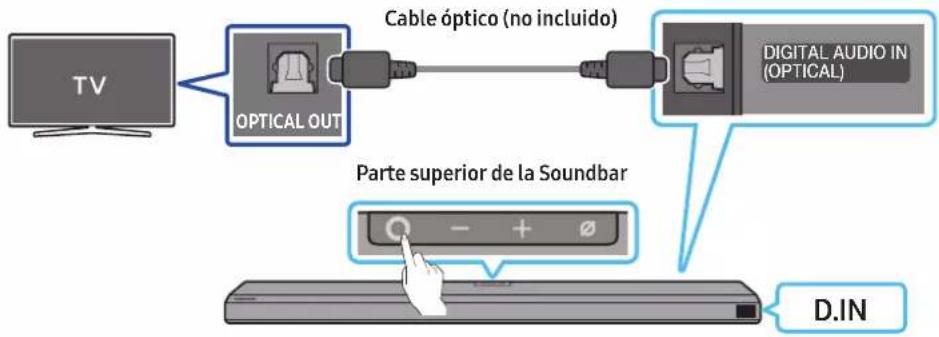

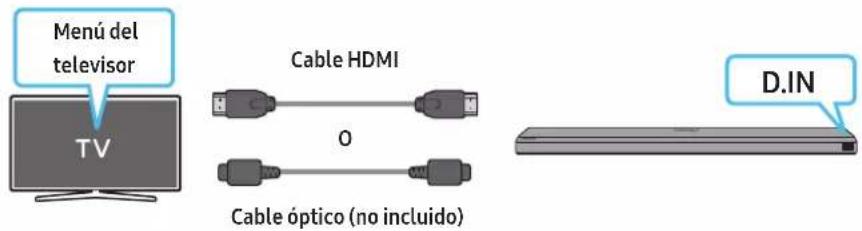

Método 2. Conexión con un cable óptico....16

06 Uso de una conexión inalámbrica al televisor

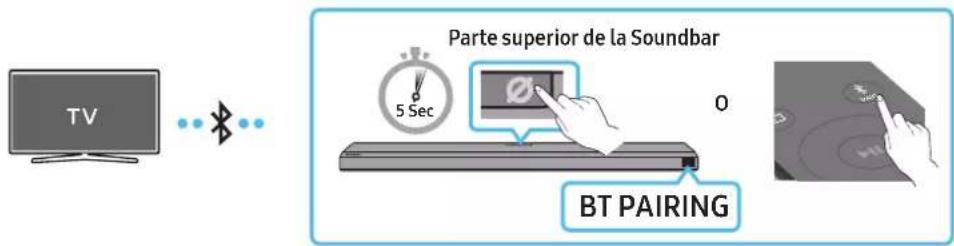

Método 1. Conexión a través de Bluetooth .... 17

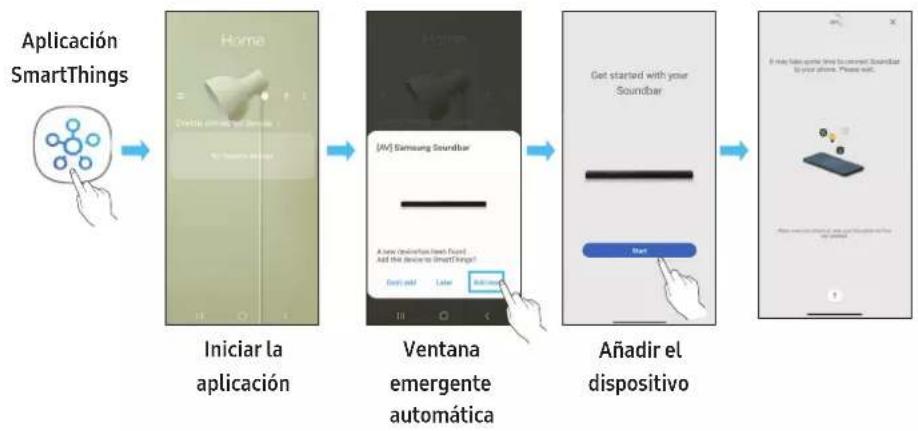

Método 2. Conexión por Wi-Fi....18

07 Conexión de un dispositivo externo

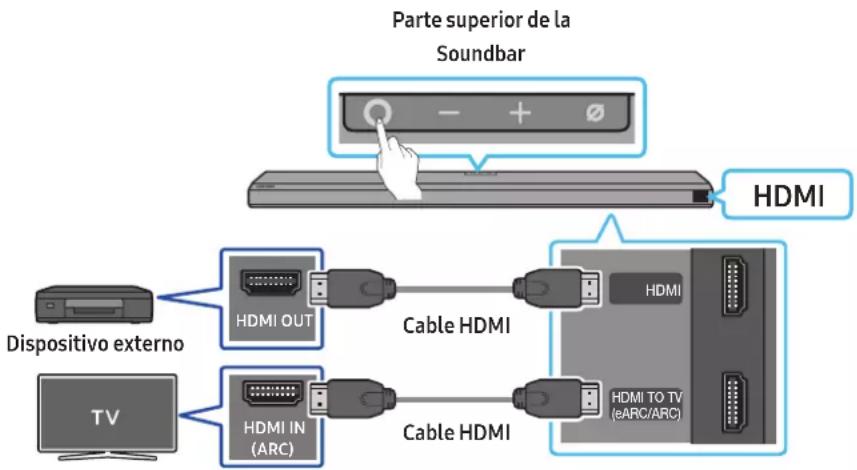

Método 1. Conexión mediante un cable HDMI (que permita la descodificación y reproducción de Dolby Atmos)....19

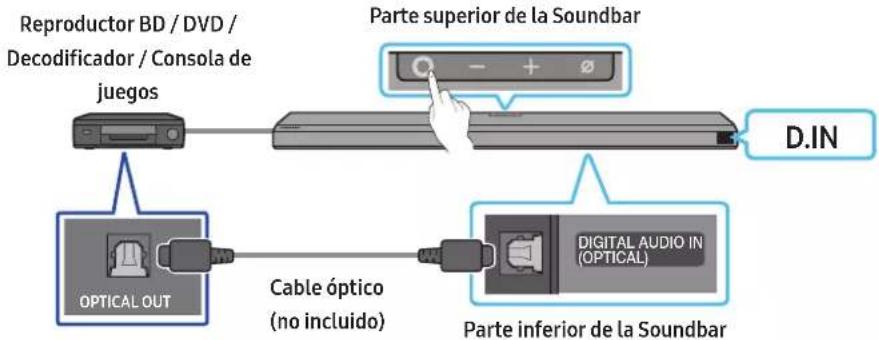

Método 2. Conexión con un cable óptico....20

08 Conexión de un dispositivo móvil

Método 1. Conexión a través de Bluetooth ....21

Método 2. Conexión a través de Wi-Fi (red inalámbrica)....22

Primeros pasos con Amazon Alexa (Alexa integrada) 23

Primeros pasos con Alexa en un producto de Amazon (funciona con Alexa) 24

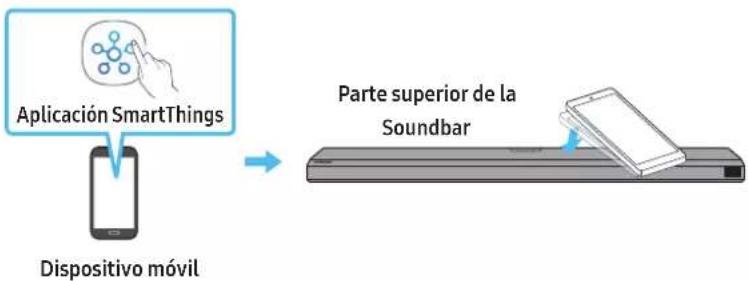

Uso de la función Tap Sound....25

09 Conexión a Apple AirPlay 2

Conexión y uso con un producto de Apple....26

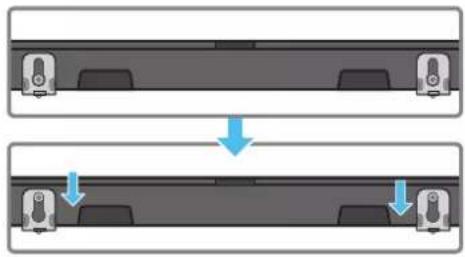

10 Instalación del equipo de montaje en pared

Precauciones de instalación....27

Componentes del montaje en pared....27

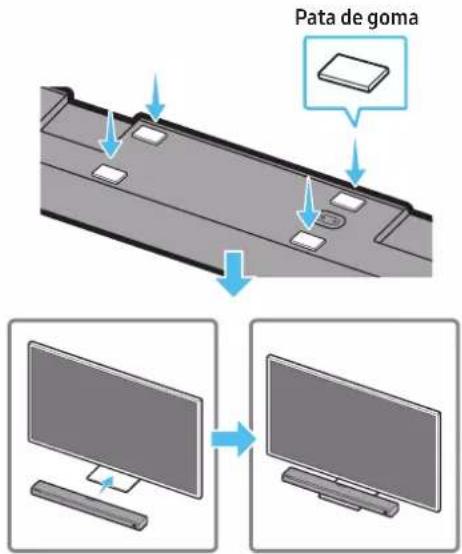

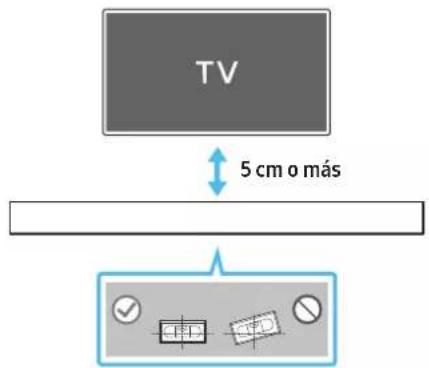

11 Instalación de la barra de sonido encima de un soporte de televisor 28

Componente 28

12 Actualización del software 29

Actualización automática 29

Actualización por USB....29

13 Solución de problemas 30

14 Licencia 32

15 Aviso sobre licencias de código abierto 32

16 Notas importantes sobre el servicio técnico 32

17 Especificaciones y guía 33

Especificaciones....33

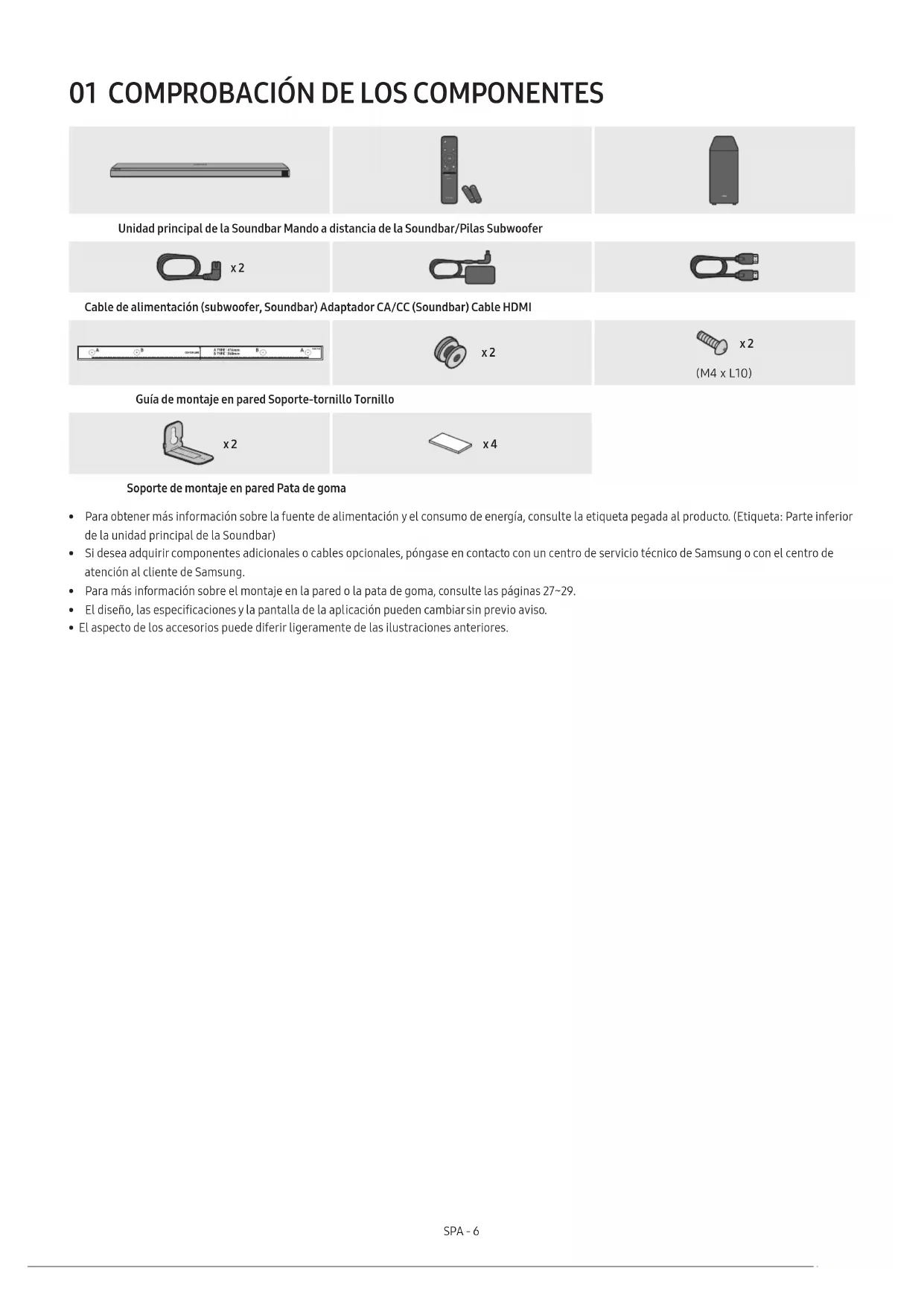

01 COMPROBACIÓN DE LOS COMPONENTES

Unidad principal de la Soundbar Mando a distancia de la Soundbar/Pilas Subwoofer

Guía de montaje en pared Soporte-tornillo Tornillo

Soporte de montaje en pared Pata de goma

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Si desea adquirir componentes adicionales o cables opcionales, póngase en contacto con un centro de servicio técnico de Samsung o con el centro de atención al cliente de Samsung.
• Para más información sobre el montaje en la pared o la pata de goma, consulte las páginas 27\~29.
• El diseño, las especificaciones y la pantalla de la aplicación pueden cambiar sin previo aviso.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.

02 VISIÓN GENERAL DEL PRODUCTO

Panel delantero y panel superior de la Soundbar

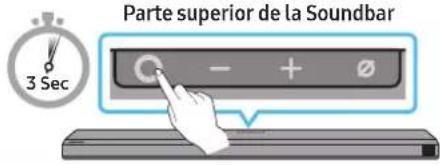

1	Botón (Multifunción)En el modo de espera, pulse el botón (Multifunción) para encender la Soundbar.Pulse el botón (Multifunción) para cambiar la fuente de entrada.
2	Botón — + (Volumen)Ajusta el volumen.

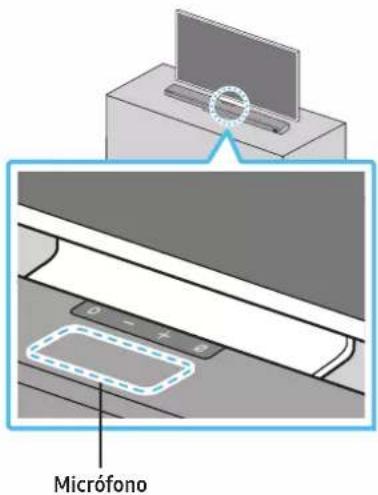

3	Botón (Micrófono encendido/apagado)Pulse el botón para encender o apagar el micrófono.
4	PantallaMuestra el estado y el modo actual del producto.D.IN → HDMI → Wi-Fi → BT

• Cuando enchufe el cable de CA, el botón de encendido comenzará a funcionar en un plazo de 4 a 6 segundos.
• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.
• Si se escucha sonido tanto del televisor como de la Soundbar, vaya al menú Configuración del audio del televisor y cambie el altavoz del televisor a External Speaker.

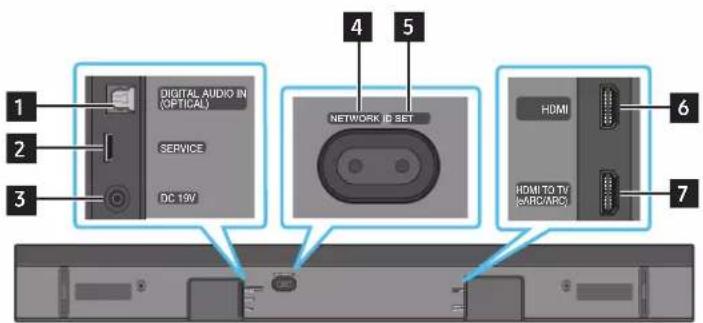

Panel inferior de la Soundbar

1 DIGITAL AUDIO IN (OPTICAL)Conéctese a la salida digital (óptica) de un dispositivo externo. (Consulte la página 20)

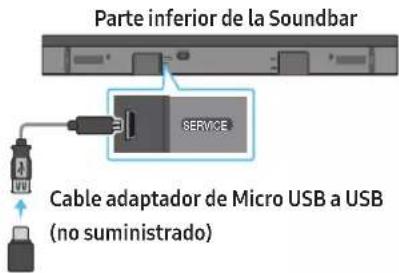

2 SERVICEConecte un dispositivo de almacenamiento USB para actualizar el software del producto.

3 DC 19V (Entrada de la fuente de alimentación)Conecte el adaptador de CA/CC. (Consulte la página 12)

4 NETWORKPulse aquí para conectar el producto a una red inalámbrica (Wi-Fi) a través de la aplicación SmartThings.

5 D SETPulse aquí para conectar de forma inalámbrica la Soundbar a unos altavoces traseros y a un subwoofer. (Los altavoces traseros se venden por separado).

6 HDMI

Introduce las señales de vídeo y audio digital simultáneamente mediante un cable HDMI. Conéctese a la salida HDMI de un dispositivo externo. (Consulte la página 19)

7 HDMI TO TV (eARC/ARC)

Conéctese a la toma HDMI de un televisor. (Consulte la página 15)

• Al desconectar el cable de alimentación del adaptador de alimentación CA/CC de una toma de pared, tire del enchufe. No tire del cable.
• No conecte esta unidad u otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre los componentes.

03 USO DEL MANDO A DISTANCIA DE LA SOUNDBAR

Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AA X 2)

Deslice la cubierta posterior en la dirección de la flecha hasta extraerla por completo. Inserte 2 pilas AA (1,5V) orientadas de manera que su polaridad sea correcta. Vuelva a deslizar la cubierta de las pilas en su posición.

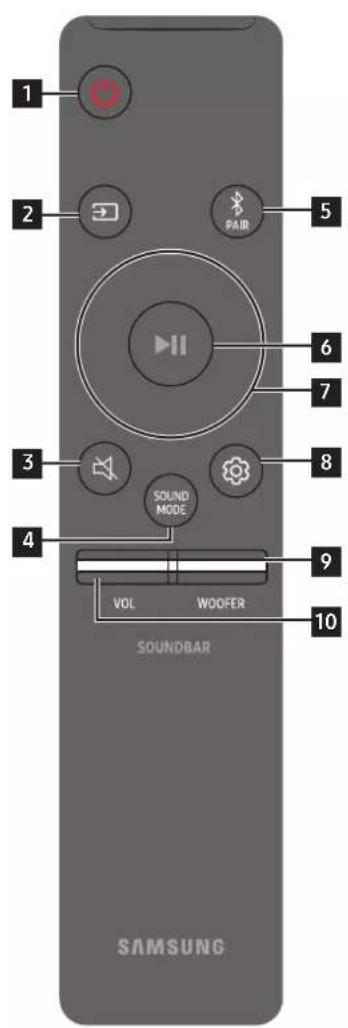

Cómo usar el mando a distancia

1	Encendido/apagado	Enciende y apaga la Soundbar.Función de apagado automáticoLa unidad se apagará automáticamente en las siguientes situaciones:En el modo D.IN / HDMI / Wi-Fi / BT si no hay señal de audio durante 18 minutos.
2	-Fuente	Pulse para seleccionar una fuente conectada a la Soundbar.
3	[BT7Z]Silenciar	Pulse el botón (Silenciar) para silenciar el sonido.Púlselo de nuevo para volver a activar el sonido.
4	SOUND MODE	Es posible establecer el modo de sonido deseado mediante la selección de STANDARD, SURROUND, GAME PRO o ADAPTIVE SOUND.STANDARDProduce el sonido original.SURROUNDProporciona un campo de sonido más amplio que el estándar.GAME PROProporciona sonido estereoscópico para sumergirse en la acción mientras se juega.ADAPTIVE SOUNDAnaliza el contenido en tiempo real y proporciona automáticamente el campo de sonido óptimo en función de las características del contenido.
5	Bluetooth PAIR	Cambia la Soundbar al modo de emparejamiento Bluetooth. Pulse el botón y espere a que aparezca la pantalla “BT PAIRING” para conectar con un nuevo dispositivo Bluetooth.
6	Play / Pause	También puede reproducir o hacer una pausa en la música pulsando el botón.

7	Arriba/Abajo/Izquierda/Derecha	Pulse en las zonas indicadas para seleccionar arriba/abajo/izquierda/derecha.Pulse arriba/abajo/izquierda/derecha en el botón para seleccionar o ajustar funciones.Saltar músicaPulse el botón Derecha para seleccionar el siguiente archivo de música. Pulse el botón Izquierda para seleccionar el archivo de música anterior.ID SETUtilice esta opción cuando el subwoofer o los altavoces Surround no estén conectados o se deban reconectar. Cuando no esté conectada la alimentación, mantenga pulsado el botón Arriba durante 5 segundos para realizar ID SET. (Consulte la página 13).
8	Control de sonido
9	NIVEL DE WOOFER (BASS)
10	VOLUMEN

Amplificador de Voz Activo (AVA)

• Analiza el ruido externo en tiempo real mientras la Soundbar reproduce sonido, para que el audio de voz se pueda oír siempre con claridad.
• No se guardan datos durante el análisis.

Uso de los botones ocultos (botones con más de una función)

Botón oculto		Página de referencia
Botón del mando a distancia Función
WOOFER (Arriba)	Mando a distancia del TV activado/desactivado (modo en espera)	página 11
Arriba ID SET página 13
◎(Control de sonido)	Ecualizador 7 bandas página 10

Especificaciones de salida para los diferentes modos de efectos de sonido

Efecto Entrada		Salida
		Solo con subwoofer	Con subwoofer y kit de altavoces traseros inalámbricos
STANDARD	Canal 2.0 Canal 2.1 Canal 2.1
	Canal 5.1 Canal 3.1 Canal 5.1
SURROUND	Canal 2.0 Canal 3.1.2 Canal 5.1.4
	Canal 5.1 Canal 3.1.2 Canal 5.1.4
GAME PRO	Canal 2.0 Canal 3.1.2 Canal 5.1.4
	Canal 5.1 Canal 3.1.2 Canal 5.1.4
ADAPTIVE SOUND	Canal 2.0 Canal 3.1.2 Canal 5.1.4
	Canal 5.1 Canal 3.1.2 Canal 5.1.4

- Cuando la fuente de entrada es Dolby Atmos®, DTS:X, la configuración de solo subwoofer proporciona audio de 3.1.2 canales, mientras que la configuración del kit de subwoofer y altavoces traseros inalámbricos proporciona audio de 5.1.4 canales.

- El kit de altavoces traseros inalámbricos Samsung se puede adquirir por separado. Para adquirir dicho kit o el subwoofer, póngase en contacto con el distribuidor que le vendió la Soundbar.

- Los altavoces Surround no producirán sonido para la salida de 2 canales mientras esté en uso el modo STANDARD. Para activar el sonido de los altavoces Surround, cambie el modo de efectos a SURROUND.

Ajuste del volumen de la Soundbar con el mando a distancia del televisor

Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

- Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

- Ponga el altavoz del televisor en External Speaker para usar esta función.

- Fabricantes que admiten esta función: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.
2. Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "OFF-TV REMOTE" (modo predeterminado), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botón del mando a distancia Pantalla Estado
	(Modo predeterminado)	Desactiva el mando a distancia del televisor.
		Activa el mando a distancia de infrarrojos de un televisor Samsung.
		Activa el mando a distancia de infrarrojos de un televisor de terceros.

04 CONEXIÓN DE LA SOUNDBAR

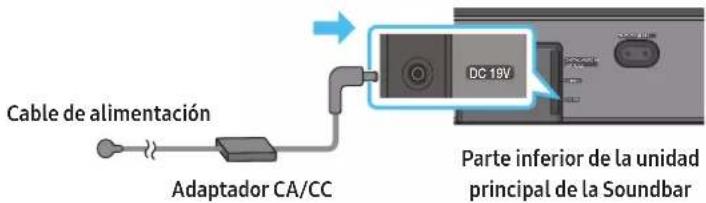

Conexión de la alimentación y las unidades

Use los componentes de alimentación para conectar el subwoofery la Soundbar a una toma de corriente en el siguiente orden:

- Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

1. Conecte el cable de alimentación al subwoofer.

Parte trasera del subwoofer

1. Primero conecte el cable de alimentación al adaptador de CA/CC.

Conecte el adaptador de CA/CC (con el cable de alimentación) a la Soundbar.

1. Conecte la alimentación a la Soundbar y al subwoofer. El subwoofer se conecta automáticamente cuando se enciende la Soundbar.

NOTA

- Conecte la alimentación del subwoofer antes de conectarlo a la Soundbar.

El subwoofer se conectará automáticamente al encender la Soundbar.

- Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.

- Asegúrese de colocar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.

Conexión manual del subwoofer

Antes de realizar el procedimiento de conexión manual que se indica a continuación:

- Compruebe que los cables de alimentación de la Soundbar y el subwoofer estén conectados correctamente.

- Asegúrese de que la Soundbar esté apagada.

1. Apague la unidad principal de la Soundbar.

2. Mantenga pulsada la tecla ID SET situada en la parte trasera del subwoofer durante al menos 5 segundos.

- El indicador rojo de la parte trasera del subwoofer se apaga y el azul parpadea.

Parte trasera del subwoofer Parte trasera del subwoofer

1. Pulse el botón Arriba del mando a distancia durante 5 segundos.

2. Aparece el mensaje ID SET en la pantalla de la Soundbar durante un momento y luego desaparece.

3. La Soundbar se encenderá automáticamente cuando finalice ID SET.

1. Compruebe si el LED LINK está de color azul fijo (conexión completa).

El indicador LED LINK deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.

Indicadores LED de la parte trasera del subwoofer

LED Estado Descripción Resolución
	Activado	Conectado con éxito (funcionamiento normal)	-
	Parpadeo	En proceso de recuperación de la conexión	Compruebe si el cable de alimentación conectado a la unidad principal de la Soundbar está correctamente conectado o espere unos 5 minutos. Si el parpadeo persiste, intente conectar manualmente el subwoofer. Consulte la página 12.
	Activado	En espera (con la unidad principal de la Soundbar apagada)	Compruebe si el cable de alimentación enchufado a la unidad principal de la Soundbar está correctamente conectado.
		Error de conexión	Vuelva a realizar la conexión. Vea las instrucciones para la conexión manual en la página 12.
	Parpadeo Mal funcionamiento		Consulte la información de contacto del Centro de servicio técnico de Samsung en este manual.

NOTA

- Si la unidad principal está apagada, el subwoofer pasará al modo inactivo y el LED STANDBY de la parte trasera del subwoofer se pondrá de color rojo tras parpadear varias veces en azul.

• Si utiliza un dispositivo que emplee la misma frecuencia que la Soundbar en las cercanías de la Soundbar, puede que las interferencias causen interrupciones en el sonido.
• La distancia de transmisión máxima de la señal inalámbrica de la unidad principal es de unos 10 m, pero puede variar en función del entorno operativo. Si hay un muro de acero-hormigón o metálico entre la unidad principal y el subwoofer inalámbrico, puede que el sistema no funcione, puesto que la señal inalámbrica no puede traspasar el metal.

PRECAUCIÓN

• Las antenas de recepción inalámbrica están integradas en el subwoofer inalámbrico. Mantenga la unidad alejada del agua y la humedad.
• Para un rendimiento óptimo, asegúrese de que en la zona que rodea el subwoofer inalámbrico y el módulo receptor inalámbrico (que se vende por separado) no haya ningún obstáculo para la señal.

Conexión de un SWA-9500S (se vende por separado) a su Soundbar

Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoz trasero inalámbrico Samsung (SWA-9500S, se vende por separado) a la Soundbar.

Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung.

05 USO DE UNA CONEXIÓN POR CABLE AL TELEVISOR

Método 1. Conexión por HDMI

PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Para conectar el cable HDMI entre el televisory la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High Speed HDMI Cable with Ethernet.

Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio)

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. Aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar y se reproduce el sonido del televisor en la Soundbar.

- Si no se emite el sonido del televisor, pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar el modo "D.IN". En la pantalla aparece "D.IN" y "TV ARC" secuencialmente, y se reproduce el sonido del televisor.

- Al conectar un televisor compatible con la función eARC, "eARC" aparece en pantalla y se escucha el sonido.

- Para conectar con eARC, la función eARC del menú del televisor debe estar Activada. Consulte el manual del televisor para obtener más información sobre esta configuración. (p. ej., Samsung TV: Inicio (☑) → Configuración (☑) → Sonido → Configuración de experto → Modo HDMI-eARC (automático))

- Si no aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar, compruebe que el cable HDMI esté conectado al puerto correcto.

- Utilice los botones de volumen del mando a distancia del televisor para cambiar el volumen de la Soundbar.

NOTA

• Cuando se conecta un televisor compatible con HDMI ARC (Canal de retorno de audio) a la Soundbar con un cable HDMI, se pueden transmitir los datos de vídeo y audio digital sin necesidad de conectar un cable óptico por separado.
• Recomendamos que utilice un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno cuyo diámetro sea inferior a 14 mm.
• Esta función no está disponible si el cable HDMI no es compatible con ARC.
• Si el audio de una emisión se codifica en Dolby Digital y el "Formato de audio de salida digital" de su televisor se establece en PCM, le recomendamos que cambie el ajuste a Dolby Digital. Al cambiar la configuración en el televisor, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede utilizar palabras diferentes para Dolby Digital y PCM dependiendo del fabricante del televisor).

Método 2. Conexión con un cable óptico

Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Cuando use un cable óptico y los terminales tengan cubiertas, asegúrese de retirarlas.

Parte inferior de la Soundbar

1. Con el televisory y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la Soundbar y el puerto de salida OPTICAL del televisor con el cable óptico (no suministrado), como se muestra en la figura.
2. Encienda la Soundbar y el televisor.
3. Pulse el botón ○ (Multifunción) en la parte superior de la Soundbar o el botón ➞ (Fuente) en el mando a distancia para seleccionar el modo "D.IN".
4. El sonido del televisor se emite a través de la Soundbar.

Uso de la función Q-Symphony

Para usar Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y generar así un efecto envolvente óptimo. Cuando la Soundbar está conectada, el menú "TV+Soundbar" aparece dentro del menú Salida de sonido del televisor. Seleccione el menú correspondiente.

- Ejemplo de menú del televisor: TV + [AV] nombre de serie de la Soundbar (HDMI)

NOTA

• Puede funcionar conforme al códec admitido por el televisor.
• Esta función solo es compatible cuando se conecta el cable HDMI o el cable óptico (no incluido).
• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.

Uso del sonido Spacefit

Ofrece un sonido optimizado mediante el análisis de los espacios de escucha.

Para activar esta función, active el modo Adaptive Sound+ en el menú de su televisor Samsung.

(Inicio (♡) → Configuración (💡) → General → Configuración de modo inteligente → Adaptive Sound+)

NOTA

• El modo de sonido en su Soundbar cambiará automáticamente a Adaptive Sound+ si activa el modo Adaptive Sound+ en su televisor.
• Esta función se activa cuando la Soundbar se conecta a algunos de los televisores Samsung.

06 USO DE UNA CONEXIÓN INALÁMBRICA AL TELEVISOR

Método 1. Conexión a través de Bluetooth

Cuando un televisor de Samsung se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Solo se puede conectar un televisor Samsung simultáneamente.
• Se puede conectar un televisor Samsung que admita Bluetooth. Consulte las especificaciones del televisor.

La conexión inicial

1. Pulse el botón ✦PAIR del mando a distancia de la Soundbar para pasar al modo "BTPAIRING".

(0) a. Pulse el botón ○ (Multifunción) en el panel superior y seleccione "BT".
"BT" cambia a "BT PAIRING" en unos segundos automáticamente o cambia a "BT READY" si hay un registro de conexión.
b. Cuando aparezca "BT READY", mantenga pulsado el botón (Micrófono encendido/apagado) del panel superior de la Soundbar durante más de 5 segundos para mostrar "BT PAIRING".

1. Seleccione el modo Bluetooth en el televisor Samsung.

(P. ej., Inicio (☑) → Configuración (☒) → Sonido → Salida de sonido → Lista de altavoces Bluetooth → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))

1. Seleccione "[AV] Samsung Soundbar Q800A / Q810A" de la lista en la pantalla del televisor.

Una Soundbar disponible se indica con "Necesita emparejar" o con "Emparejado" en la lista de dispositivos Bluetooth del televisor. Para conectar el televisor Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión.

- Cuando el televisor Samsung está conectado, aparece [Nombre del TV] → "BT" en la pantalla frontal de la Soundbar.

1. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.

- Tras conectar la Soundbar al televisor Samsung por primera vez, utilice el modo "BT READY" para volver a conectar.

Si falla la conexión con el dispositivo

- Si tiene ya una Soundbar (por ejemplo, [AV] Samsung Soundbar Q800A / Q810A) en la lista de altavoces del televisor Samsung, bórrela.

- A continuación, repita los pasos del 1 al 3.

Desconexión de la Soundbar del televisor Samsung

Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el mando a distancia para seleccionar un modo diferente de "BT".

- La desconexión tarda un tiempo porque el televisor Samsung debe recibir una respuesta de la Soundbar. (El tiempo necesario puede variar en función del modelo de televisor Samsung).

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BT READY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil de Samsung que estuviera conectado anteriormente.
• BTPAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar.
  (Pulse el botón \$PAIR del mando a distancia de la Soundbar o mantenga pulsado el botón ☎ (Micrófono encendido/apagado) situado en la parte superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo "BT").

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.
• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

- Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

Método 2. Conexión por Wi-Fi

Lista de comprobación previa a la conexión

• La conexión por Wi-Fi solo está disponible en televisores Samsung.
• Compruebe si el router inalámbrico (Wi-Fi) está activado y si el televisor está conectado al router.
• El televisor y la Soundbar deben estar conectados a la misma red inalámbrica (Wi-Fi).
• Si su router inalámbrico (Wi-Fi) utiliza un canal DFS, no podrá establecer una conexión Wi-Fi entre el televisory y la Soundbar. Póngase en contacto con su proveedor de servicios de Internet para obtener más información.
• Dado que los menús podrían ser diferentes en función del año de fabricación, consulte el manual de su televisor.

• Para conectar el televisor con la Soundbar mediante Wi-Fi, conecte la Soundbar con el router inalámbrico en primer lugar. Consulte la página 22 para obtener más información sobre cómo establecer una conexión Wi-Fi.

• Para obtener más información sobre las conexiones Wi-Fi con la Soundbar, consulte la página 22, "Método 2. Conexión a través de Wi-Fi (red inalámbrica)".

• Cambie la fuente de entrada del televisor a la Soundbar utilizando el menú Audio.

- Televisores Samsung lanzados en 2017 o posteriores

Inicio (☐) → Configuración (☒) → Sonido → Salida de sonido → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 CONEXIÓN DE UN DISPOSITIVO EXTERNO

Método 1. Conexión mediante un cable HDMI (que permita la descodificación y reproducción de Dolby Atmos)

Lista de comprobación previa a la conexión

• Si las opciones de salida de audio incluyen una para audio secundario, asegúrese de que el audio secundario esté desactivado.
• Asegúrese de que el contenido es compatible con Dolby Atmos®.

1. Utilice un cable HDMI para conectar el puerto HDMI OUT en el dispositivo externo y el puerto HDMI en la parte inferior de la Soundbar.
2. Utilice un cable HDMI para conectar el puerto HDMI IN del televisory el puerto HDMI TO TV (eARC/ARC) en la parte inferior de la Soundbar.
3. Encienda la Soundbar, el televisor y el dispositivo externo.
4. Pulse el botón ○ (Multifunción) en la parte superior de la Soundbar o el botón 📄 (Fuente) en el mando a distancia para seleccionar el modo "HDMI".
5. La pantalla de la Soundbar indica que el modo "HDMI" está seleccionado actualmente y la Soundbar comenzará a reproducir sonidos.

NOTA

• Si se utiliza Dolby Atmos®: Si la fuente de entrada es Dolby Atmos®, los canales de salida son 3.1.2.
• Cuando Dolby Atmos® está activado, "DOLBY ATMOS" aparece en la pantalla delantera.
• Configuración de Dolby Atmos® en el reproductor BD o en otro dispositivo

Vaya a las opciones de salida de audio en el menú de configuración de su reproductor BD u otro dispositivo similar y asegúrese de que el valor "No Encoding" esté seleccionado para la opción Bitstream. Por ejemplo, en un reproductor BD Samsung, vaya a Menú Inicio → Sonido → Salida digital y seleccione Bitstream (procesar).

Especificación de señales UHD compatibles (3840 x 2160p)

Velocidad de fotograma (fps)	Profundidad de color RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bits 0 0 0 0
	10 bits --	0 0
	12 bits	--	0 0
120	8 bits	----
	10 bits ----

• La especificación compatible puede variar en función del dispositivo externo conectado o de las condiciones de uso.

Método 2. Conexión con un cable óptico

1. Utilice un cable óptico (no suministrado) para conectar la DIGITAL AUDIO IN (OPTICAL) de la unidad principal de la Soundbar y el puerto OPTICAL OUT del dispositivo externo.
2. Encienda la Soundbar y el dispositivo externo.
3. Para seleccionar el modo "D.IN", pulse el botón (Multifunción) situado en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia.
4. La Soundbar reproducirá los sonidos del dispositivo externo.

08 CONEXIÓN DE UN DISPOSITIVO MÓVIL

Método 1. Conexión a través de Bluetooth

Cuando un dispositivo móvil se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

- Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente.

La conexión inicial

- Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.

1. Pulse el botón *PAIR del mando a distancia de la Soundbar para pasar al modo "BT PAIRING".

(0) a. Pulse el botón ◎ (Multifunción) en el panel superior y seleccione "BT".

"BT" cambia a "BT PAIRING" en unos segundos automáticamente o cambia a "BT READY" si hay un registro de conexión.

b. Cuando aparezca "BT READY", mantenga pulsado el botón ☉ (Micrófono encendido/apagado) del panel superior de la Soundbar durante más de 5 segundos para mostrar "BT PAIRING".

1. En su dispositivo, seleccione "[AV] Samsung Soundbar Q800A / Q810A" de la lista que aparece.

- Cuando la Soundbar está conectada al dispositivo móvil, aparece [Nombre del dispositivo móvil] → "BT" en la pantalla frontal.

1. Reproduzca los archivos de música desde el dispositivo conectado por Bluetooth a través de la Soundbar.

- Tras conectar la Soundbar al dispositivo móvil por primera vez, utilice el modo "BT READY" para volver a conectar.

Si falla la conexión con el dispositivo

- Si tiene ya una Soundbar (por ejemplo, "[AV] Samsung Soundbar Q800A / Q810A") en la lista de altavoces del dispositivo móvil, bórrela.

- Repita los pasos 1 y 2.

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BTREADY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil de Samsung que estuviera conectado anteriormente.
• BTPAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar.

(Pulse el botón \$PAIR del mando a distancia de la Soundbar o mantenga pulsado el botón ☎ (Micrófono encendido/apagado) situado en la parte superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo "BT").

Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.
• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.
• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias:

- Si hay un fuerte campo eléctrico alrededor de la Soundbar.

• Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.

• Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.
  • La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

• Conecte únicamente a un dispositivo Bluetooth que admita la función A2DP (AV).
• No se puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (manos libres).
• Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.
• Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido.

La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

- Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.

- Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones:

• Si el cuerpo está en contacto con el transceptor de señales en el dispositivo Bluetooth o la Soundbar
• En esquinas o en las cercanías de un obstáculo, como un muro o un separador, donde pueden producirse cambios eléctricos.
• Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos.
• Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.
• Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.
• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

Cómo desconectar el dispositivo Bluetooth de la Soundbar

Puede desconectar un dispositivo Bluetooth de la Soundbar. Para ver las instrucciones, consulte el manual de usuario del dispositivo Bluetooth.

- La Soundbar se desconectará.

- Cuando la barra de sonido esté desconectada del dispositivo Bluetooth, la Soundbar mostrará "BT DISCONNECTED" en la pantalla frontal.

Cómo desconectar la Soundbar del dispositivo Bluetooth

Pulse el botón (Multifunción) situado en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para cambiar el modo de "BT".

• La desconexión tarda un tiempo porque el dispositivo Bluetooth debe recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar en función del dispositivo Bluetooth)
• Cuando la barra de sonido esté desconectada del dispositivo Bluetooth, la Soundbar mostrará "BT DISCONNECTED" en la pantalla frontal

Método 2. Conexión a través de Wi-Fi (red inalámbrica)

Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings.

La conexión inicial

1. Instale e inicie la aplicación SmartThings en el dispositivo móvil (smartphone o tableta).
2. En la aplicación, siga las instrucciones de la pantalla para añadir la Soundbar.

- En algunos dispositivos, puede que la ventana emergente automática (la segunda ilustración que se muestra a continuación) no esté disponible. Si no aparece la ventana emergente, pulse " + " en la pantalla Home. La Soundbar se añadirá a la aplicación.

Primeros pasos con Amazon Alexa (Alexa integrada)

• Amazon Alexa es un servicio prestado por Amazon.
• Es posible que esta función no se admita según el modelo o la región geográfica.
• Esta función solo es compatible con algunos idiomas, y las funciones compatibles podrían variar en función de la zona geográfica.
• Para consultar las especificaciones o la compatibilidad del producto, consulte el sitio web de Samsung (www.samsung.com).

Con Alexa, puede reproducir música, escuchar las noticias, ver predicciones meteorológicas y controlar electrodomésticos.

Si desea usar Amazon Alexa, necesita una cuenta de Amazon para conectar la Soundbar a través de la red.

1. Instale e inicie la aplicación SmartThings en su dispositivo móvil y vuelva a lanzarla.
2. Introduzca la cuenta de Alexa y siga las instrucciones de la aplicación; posteriormente, inicio sesión en el servicio.

1. Llame a Alexa o mantenga pulsado el botón (Multifunción) en la Soundbar durante 3 segundos para usar el servicio de Alexa.

- Mantenga pulsado el botón (Multifunción) durante 3 segundos para llamar a Alexa. Hable con el botón pulsado para posibilitar el reconocimiento de voz.

Uso de los comandos de voz para controlar la Soundbar

Activador + Comando

Cosas que probar Ejemplo de lo que decir
Control de volumen	"Alexa, sube el volumen".
	"Alexa, baja el volumen"
Escuchar el contenido de streaming de Amazon Music	"Alexa, pon algo de música jazz"
Control de reproducción	"Alexa, pon la siguiente canción".
	"Alexa, para la música".
	"Alexa, ¿cuál es esta canción?"
Información meteorológica	"Alexa, ¿qué tiempo hace?"
Programación del temporizador	"Alexa, pon un temporizador para 10 minutos".

Primeros pasos con Alexa en un producto de Amazon (funciona con Alexa)

• Es posible que esta función no se admita según el modelo o la región geográfica.
• Esta función solo es compatible con algunos idiomas, y las funciones compatibles podrían variar en función de la zona geográfica.
• Para consultar las especificaciones o la compatibilidad del producto, consulte el sitio web de Samsung (www.samsung.com).
• Este servicio lo presta Amazon, quien podrá dejar de ofrecerlo en cualquier momento. Samsung no asume ninguna responsabilidad por la disponibilidad del servicio.
• La pantalla de la aplicación Amazon Alexa está sujeta a cambios sin previo aviso.

Conectar y usar con un producto de Amazon (Amazon Echo)

Utilice un producto Amazon Echo para controlar la Soundbar y disfrutar de los servicios de música que ofrece Amazon Echo. Si desea usar Amazon Alexa, necesita una cuenta de Amazon para conectar la Soundbar a través de la red.

1. Instale e inicie la aplicación SmartThings en su dispositivo móvil y vuelva a lanzarla.
2. Introduzca la cuenta de Alexa y siga las instrucciones de la aplicación; posteriormente, inicie sesión en el servicio.

Uso de los comandos de voz para controlar la Soundbar

- El servicio Amazon Echo que puede utilizar con la Soundbar está limitado a la música. Solo puede acceder a otros servicios proporcionados por Amazon Echo, como noticias y predicciones meteorológicas, mediante el producto Amazon Echo.

Activador + Comando + Nombre del altavoz

* Para utilizar comandos de voz para la Soundbar denominados "Sala de estar"

Acción Comando de voz
Para establecer el nivel de volumen en 5	"Alexa, cambia el volumen a 5 en la sala de estar"
Para aumentar el nivel de volumen	"Alexa, sube el volumen en la sala de estar"
Para silenciar el sonido	"Alexa, silencia el sonido en la sala de estar"
Para escuchar una emisora de radio llamada KISS FM	"Alexa, pon KISS FM en la sala de estar"
Para reproducir la siguiente canción	"Alexa, pon la siguiente canción en la sala de estar"
Para parar el sonido	"Alexa, para el sonido en la sala de estar"
Para apagar el sonido	"Alexa, apaga el sonido en la sala de estar"

Uso de la función Tap Sound

Toque la Soundbar con su dispositivo móvil para reproducir el sonido del contenido en el dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.
• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior.

1. Active la función Tap Sound en su dispositivo móvil.
2. Para obtener detalles sobre cómo activar la función, consulte "Configuración de la función Tap Sound" a continuación.
3. Toque la Soundbar con el dispositivo móvil. Seleccione "Start now" en la ventana de mensaje que se muestra. Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.
4. Reproduzca el sonido del contenido en el dispositivo móvil a través de la Soundbar.

- Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

- Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.

- Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.

- Para utilizar esta función, actualice la aplicación SmartThings a la última versión.

Es posible que esta función no se admita según la versión de la aplicación.

Configuración de la función Tap Sound

Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.
2. Seleccione (≡→_) en la pantalla de la aplicación SmartThings que se muestra en el dispositivo móvil.
3. Active la función "Tap View, Tap Sound" para que funcione cuando un dispositivo móvil se acerque a la Soundbar. La función se activará.

NOTA

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.
• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suficiente de la Soundbar.

09 CONEXIÓN A APPLE AIRPLAY 2

Esta función podría no estar disponible en algunos países.

Conexión y uso con un producto de Apple

• Con AirPlay 2, puede controlar el sistema de audio de su casa desde su iPhone, iPad, HomePod o Apple TV.
• Esta Soundbar de Samsung es compatible con AirPlay 2 y requiere iOS 11.4 o alguna versión posterior.

NOTA

- Confirme que la Soundbar esté conectada a la Wi-Fi. (Consulte Método 2. Conexión a través de Wi-Fi (red inalámbrica))

10 INSTALACIÓN DEL EQUIPO DE MONTAJE EN PARED

Precauciones de instalación

• Instálelo únicamente en una pared vertical.
• No lo instale en un lugar con temperaturas altas o con una humedad elevada.
• Compruebe que la pared es lo suficientemente fuerte para soportar el peso del producto. Si no lo es, refuerce la pared o elija otro punto de instalación.
• Compre y utilice los tornillos de fijación o anclajes apropiados para el tipo de pared de que disponga (pladur, paneles de hierro, madera, etc.). Si es posible, fije los tornillos de sujeción en montantes.
• Compre los tornillos de montaje en pared pertinentes en función del tipo y grosor de la pared en la que desea montar la Soundbar.
• Diámetro: M5
• Longitud: Se recomiendan 35 mm o más.
• Conecte los cables de la unidad a los dispositivos externos antes de instalar la Soundbar en la pared.
• Asegúrese de que la unidad esté apagada y desenchufada antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica

Componentes del montaje en pared

Guía de montaje en pared

x2

x2

(M4 x L10)

Soporte-tornillo Tornillo

x2

Soporte de montaje en pared

1. Coloque la guía de montaje en pared contra la superficie de la pared.

2. La Guía de montaje en pared debe estar nivelada.

3. Si su televisor está montado en la pared, instale la Soundbar al menos a 5 cm por debajo del televisor.

1. Alinee la Línea central de la guía de montaje en pared con el centro del televisor (si va a montar la Soundbar debajo del televisor) y, después, fije la Guía de montaje en pared a la pared con cinta adhesiva.

- Si no está montándola bajo el TV, coloque la línea central en el centro de la zona de instalación.

1. Introduzca la punta de un bolígrafo o de un lápiz afilado por el centro de las imágenes tipo A de cada extremo de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la guía de montaje en pared.

1. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.

- Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir las fijaciones o los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa fijaciones o anclajes, compruebe que los agujeros que perfore sean suficientemente grandes para las fijaciones o anclajes que va a utilizar.

1. Introduzca un tornillo (no suministrado) en cada soporte-tornillo y luego atornille firmemente cada tornillo de sujeción en su agujero.

1. Instale los 2 soportes de montaje en pared con la orientación correcta en la parte inferior de la Soundbar con 2 tornillos.

- Durante el montaje, asegúrese de que las piezas para colgar de los soportes de montaje en pared se encuentren detrás de la parte trasera de la Soundbar.

1. Instale la Soundbar con los soportes de montaje en pared ya fijados; para ello, cuelgue los soportes de montaje en pared en los tornillos de soporte de la pared.

1. Deslice la Soundbar hacia abajo tal como se muestra a continuación de forma que los soportes de montaje en pared se apoyen de forma segura en los tornillos de soporte.

- Inserte los tornillos de sujeción en la parte ancha (inferior) de los soportes de montaje en pared y luego deslice los soportes de montaje en pared hacia abajo para que los soportes de montaje en pared descansen de forma segura en los tornillos de sujeción.

11 INSTALACIÓN DE LA BARRA DE SONIDO ENCIMA DE UN SOPORTE DE TELEVISOR

Componente

Pata de goma

Para instalarla, acople las patas de goma a la parte inferior de la Soundbar antes de colocarla en su posición encima del soporte de televisor. Asegúrese de acoplar las patas de goma para que no queden fuera de los límites del soporte del televisor. Consulte la siguiente ilustración.

Coloque la Soundbar sobre un soporte para TV.

Como se ilustra en la imagen, debe alinear el centro de la Soundbar con el centro del televisor y colocar con cuidado la Soundbar sobre el soporte del televisor.

Llegados a este punto, coloque el micrófono en la parte delantera del soporte para que no interfiera con el reconocimiento de voz.

Extremo derecho de la Soundbar

NOTA

• Asegúrese de que la Soundbar repose sobre una superficie plana y sólida.
• Una distancia insuficiente con respecto al televisor puede causar problemas acústicos y de reconocimiento de voz.

12 ACTUALIZACIÓN DEL SOFTWARE

Actualización automática

Si la Soundbar está conectada a Internet, las actualizaciones de software se producen automáticamente incluso cuando la Soundbar está apagada.

- Para utilizar la función de actualización automática, la Soundbar debe estar conectada a Internet.

La conexión Wi-Fi con la Soundbar se detendrá si el cable de alimentación de la Soundbar se desconecta o si se corta la alimentación. Si se interrumpe la alimentación, cuando vuelva la corriente o se vuelva a conectar el cable de alimentación, encienda la Soundbar y vuelva a conectarla a Internet.

Actualización por USB

Es posible que Samsung ofrezca actualizaciones para el firmware del sistema de la Soundbar en el futuro.

Si una actualización está disponible, puede actualizar la Soundbar conectando la unidad USB que contiene el firmware de actualización al puerto SERVICE de la Soundbar.

1. Vaya al sitio web de Samsung (www.samsung.com) y busque el nombre del modelo mediante la opción del menú de soporte.
2. Para obtener más información sobre la actualización, consulte la Guía de actualización.
3. Descargue el archivo de actualización (tipo USB).
4. Descomprima el archivo para crear una carpeta con el nombre del archivo.
5. Almacene la carpeta creada en un dispositivo USB y luego conéctelo a la Soundbar.

6. Encienda la Soundbar. Entonces, el producto se actualiza en 3 minutos y aparece el mensaje "UPDATE".

7. Durante la actualización, no lo apague ni desconecte el dispositivo USB.

8. Si no aparece "UPDATE" en la ventana de la pantalla, desconecte el cable de alimentación de la Soundbar y vuelva a conectarlo.
9. Cuando está instalada la última versión, no se realiza ninguna actualización.
10. Dependiendo del tipo de USB, es posible que la actualización no se admita.

Inicialización

Parte superior de la Soundbar

Con la Soundbar activada, pulse los botones (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. "INIT" aparece en la pantalla y la Soundbar se inicializa.

PRECAUCIÓN

- Todos los ajustes de la Soundbar se inicializan. Asegúrese de realizar esto solo cuando se requiera la inicialización.

13 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente:

La Soundbar no se enciende

- Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

La Soundbar funciona de forma errática

• Después de retirar el cable de alimentación, vuelva a insertarlo.
• Retire el cable de alimentación del dispositivo externo e inténtelo de nuevo.
• Si no hay señal, la Soundbar se apaga automáticamente al cabo de un rato. Encienda la alimentación. (Consulte la página 9).

En caso de que el mando a distancia no funcione

• Apunte el mando a distancia directamente a la Soundbar.
• Cambie las pilas por otras nuevas.

La Soundbar no emite ningún sonido

• El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.
• Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.
• Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio (m) → Configuración (s) → Sonido → Salida de sonido → Seleccionar Soundbar)
• La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo.
• Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.
• Inicialice el producto e inténtelo de nuevo. (Consulte la página 30).

El subwoofer no emite ningún sonido

• Compruebe si el indicador LED de la parte trasera del subwoofer está iluminado en azul. Vuelva a conectar la Soundbar y el subwoofer si el indicador parpadea en azul o se vuelve rojo. (Consulte la página 12).
• Puede que experimente problemas si hay un obstáculo entre la Soundbar y el subwoofer. Mueva los dispositivos a un área alejada de los obstáculos.
• Otros dispositivos cercanos que envían señales de radiofrecuencia pueden interrumpir la conexión. Mantenga el altavoz alejado de estos dispositivos.
• Retire y vuelva a conectar el enchufe.

El volumen del subwoofer es demasiado bajo

• Puede que el volumen original del contenido que está reproduciendo sea bajo. Intente ajustar el nivel del subwoofer. (Consulte la página 10).
• Coloque el altavoz del subwoofer más cerca de usted.

En caso de que el televisor no esté conectado por HDMI TO TV (eARC/ARC)

• Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 15).
• Puede que la conexión no sea posible debido al dispositivo externo conectado (decodificador, máquina de juego, etc.). Conecte directamente la Soundbar.
• Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio (n) → Ajustes (o) → General → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ON))
• Para conectar con eARC, la función eARC del menú del televisor debe estar Activada. (TV Samsung: Inicio (→ Configuración (→ Sonido → Configuración de experto → Modo HDMI-eARC (automático))

No hay sonido cuando se conecta al televisor en el modo HDMI TO TV (eARC/ARC)

- Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: Inicio (☑) → Configuración (☑) → Sonido → Configuración de experto → Formato de salida de audio digital)

La Soundbar no se conecta por Bluetooth.

• Cuando conecte un nuevo dispositivo, cambie a "BT PAIRING" para establecer la conexión. (Pulse el botón ✦PAIR del mando a distancia o pulse el botón Micrófono encendido/apagado) del dispositivo durante al menos 5 segundos).
• Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo.
• Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio (n) → Ajustes (n) → Sonido → Salida de sonido → Lista de altavoces Bluetooth)
• Puede que la conexión automática del televisor esté desactivada. Con la Soundbar en "BT READY", mantenga pulsado el botón Izquierda del mando a distancia de la Soundbar durante 5 segundos para seleccionar ON-TV CONNECT. Si aparece OFF-TV CONNECT, mantenga pulsado el botón Izquierda de nuevo durante 5 segundos para cambiar la selección.
• Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo.
• Inicialice el producto e inténtelo de nuevo. (Consulte la página 30).

El sonido se interrumpe al conectar por Bluetooth.

• Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.).
• Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.
• Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, el sonido podría interrumpirse. Compruebe el entorno de la instalación y las condiciones de uso.

No es posible conectarse a la Wi-Fi.

• Compruebe si el enrutador inalámbrico está encendido.
• Apague el enrutador, enciéndalo de nuevo y vuelva a intentarlo.
• La Soundbar no se conectará si la señal inalámbrica es demasiado débil. Intente acercar el router a la Soundbar o eliminar los posibles obstáculos entre la Soundbar y el router, si fuera posible.
• Si su enrutador inalámbrico es nuevo, deberá reconfigurar los ajustes de red del altavoz.

La Soundbar no se enciende automáticamente con la TV

- Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

La función AVA no está disponible en los siguientes casos.

• La función AVA no estará disponible si se utiliza la función Q-symphony.
• La función AVA no estará disponible cuando el micrófono está apagado.

14 LICENCIA

Dolby

ATMOS

• Usa tu teléfono, tu tablet o tu computadora como control remoto de Spotify. Para más información, entra a spotify.com/connect
• El software de Spotify está sujeto a las licencias de terceros que puedes encontrar aquí: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

15 AVISO SOBRE LICENCIAS DE CÓDIGO ABIERTO

Si desea enviar consultas y solicitudes relativas a cuestiones sobre códigos abiertos, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)

16 NOTAS IMPORTANTES SOBRE EL SERVICIO TÉCNICO

• Las figuras e ilustraciones de este manual del usuario se muestran únicamente como referencia y podría diferir del aspecto real del producto.
• Se le puede cobrar una tarifa administrativa si se da alguna de estas circunstancias:
  (a) Se llama a un técnico a petición suya y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario). (b) Lleva la unidad al centro de reparaciones y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario).

- Se le comunicará la tarifa administrativa antes de que le visite el técnico.

17 ESPECIFICACIONES Y GUÍA

Especificaciones

Nombre del modelo HW-Q800A / HW-Q810A
Peso 3,6 kg
Dimensiones (an. × al. × pr.) 980,0 x 60,0 x 115,0 mm
Rango de temperaturas de funcionamiento Entre +5°C y +35°C
Rango de humedades de funcionamiento Entre un 10 % y un 75 % aprox.
AMPLIFICADORPotencia nominal de salida ((30 W × 4) + (20 W × 2) + 10 W) + 160 W
Formatos de reproducción compatibles	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor Wi-Fi	100 mW a 2,4 GHz-2,4835 GHz; 200 mW a 5,15 GHz-5,25 GHz; 100 mW a 5,25 GHz-5,35 GHz y a 5,47 GHz-5,725 GHz
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor BT	100 mW a 2,4 GHz – 2,4835 GHz
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor SRD	25mW a 5,775GHz – 5,875GHz
Nombre del subwoofer PS-WA85B
Peso 9,8 kg
Dimensiones (an. × al. × pr.) 210,0 x 403,0 x 403,0 mm
AMPLIFICADORPotencia nominal de salida 160 W
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor SRD	25mW a 5,775GHz – 5,875GHz

NOTA

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar estas especificaciones sin previo aviso.
• El peso y las dimensiones son aproximados.

Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi.

Consumo de energía total en espera (W) 5,5 W
Wi-Fi Método de desactivación del puerto	Pulse el botón ID SET del panel inferior de la Soundbar durante 30 segundos para activar o desactivar la función Wi-Fi.
Bluetooth Método de desactivación del puerto	Pulse el botón NETWORK del panel inferior de la Soundbar durante 30 segundos para activar o desactivar la función Bluetooth.

- En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido.

El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet:

http://www.samsung.com. Acceda a Soporte e introduzca el nombre del modelo.

Este equipo puede funcionar en todos los países de la UE y en el Reino Unido.

La función de WLAN de 5 GHz (Wi-Fi o SRD) de este aparato solo se puede utilizar en interiores.

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea.

Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

A fin de proteger los recursos naturales y de fomentar la reutilización de materiales, separe las baterías del resto de los residuos y recíclelas a través del sistema gratuito de devolución de baterías de su zona.

Eliminación correcta de este producto

(residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios profesionales deberán contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específicas del producto (como, por ejemplo, REACH, RAEE y sobre baterías), visite la siguiente página:

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico para las fuentes de alimentación externas:

www.samsung.com/global/ecodesign_component

SÄKERHETSINFORMATION

SÄKERHETSVARNINGAR

MINSKA RISKEN FÖR ELSTÖTAR GENOM ATT INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR SOM ANVÄNDAREN SJÄLV KAN LAGA INUTI PRODUKTEN. LÄT ALL SERVICE UTFÖRAS AV BEHÖRIG SERVICEPERSONAL. I tabellen nedan förklaras de symboler som kan finnas på din Samsungprodukt.
