Produkta veids	Bezvadu skaņas josla ar zemfrekvences skaļruni
Zīmols	Samsung
Modelis	HW-Q810A
Izmēri (G x A x D)	980,0 x 60,0 x 115,0 mm
Skaņas joslas svars	3,6 kg
Zemfrekvences skaļruņa svars	9,8 kg
Barošana	Maiņstrāvas/līdzstrāvas adapteris 19 V, barošanas vads
Gaidīšanas režīma enerģijas patēriņš	5,5 W
Kopējā izejas jauda	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Bezvadu savienojamība	Bluetooth, Wi-Fi, AirPlay 2
Vadu savienojamība	HDMI (eARC/ARC), optiskā ieeja, USB (apkopei)
Atbalstītie audio formāti	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanāli
Kanālu skaits	3.1.2 (bez apkārtējās skaņas) vai 5.1.4 (ar komplektu SWA-9500S)
Skaņas režīmi	Standarta, apkārtējā, Game Pro, adaptīvā skaņa
Īpašās funkcijas	Aktīvais balss pastiprinātājs (AVA), Q-Symphony, Spacefit Sound, Tap Sound, iebūvēts Amazon Alexa
Uzstādīšana pie sienas	Iespējama (komplektā ietilpst stiprinājums)
Darba temperatūra	+5 °C līdz +35 °C
Darba mitrums	10 % līdz 75 %
Apkope un tīrīšana	Pirms tīrīšanas atvienojiet no elektrotīkla; izmantojiet mīkstu, sausu drānu
Drošība	Nepakļaujiet lietum vai mitrumam; pērkona negaisa laikā atvienojiet no elektrotīkla
Rezerves daļas un remontējamība	Sazinieties ar Samsung servisa centru, lai iegūtu rezerves daļas

Bieži uzdotie jautājumi - HW-Q810A SAMSUNG

Kā pievienot skaņas joslu televizoram?

Izmantojiet HDMI kabeli, savienojot skaņas joslas HDMI TO TV (eARC/ARC) portu ar televizora HDMI IN (ARC) portu. Pēc tam ieslēdziet abas ierīces un izvēlieties avotu 'D.IN' skaņas joslā. Varat arī izmantot optisko kabeli vai Bluetooth/Wi-Fi savienojumu.

Kā atiestatīt Samsung HW-Q810A skaņas joslu?

Nospiediet un turiet nospiestas skaņas joslas pogas + un - (skaļums) vismaz 5 sekundes. Ekrānā parādīsies 'INIT' un skaņas josla tiks atiestatīta. Ņemiet vērā, ka visi iestatījumi tiks dzēsti.

Kāpēc zemfrekvences skaļrunis nedarbojas?

Pārbaudiet, vai skaļruņa aizmugurē esošā LINK indikatora gaisma nepārtraukti deg zilā krāsā. Ja tā mirgo vai ir sarkana, veiciet manuālu savienošanu: nospiediet un turiet nospiestu pogu ID SET skaļruņa aizmugurē 5 sekundes, pēc tam nospiediet un turiet tālvadības pults pogu Uz augšu 5 sekundes.

Kā savienot skaņas joslu, izmantojot Bluetooth?

Nospiediet tālvadības pults pogu PAIR, lai pārslēgtos uz režīmu 'BT PAIRING'. Mobilajā ierīcē Bluetooth sarakstā izvēlieties '[AV] Samsung Soundbar Q800A / Q810A'.

Ko darīt, ja tālvadības pults nedarbojas?

Novirziet tālvadības pulti tieši uz skaņas joslu un nomainiet baterijas pret jaunām (2 AA baterijas). Ja problēma joprojām pastāv, noņemiet visus šķēršļus vai traucējumu avotus.

Kā atjaunināt skaņas joslas programmatūru?

Izmantojot Wi-Fi savienojumu, atjauninājums notiek automātiski. Varat arī lejupielādēt failu Samsung vietnē, izsaiņot to USB atmiņā, pievienot USB atmiņu SERVICE portam un pēc tam ieslēgt skaņas joslu. Ekrānā parādīsies 'UPDATE'.

Skaņas josla neieslēdzas, ko darīt?

Pārbaudiet, vai barošanas vads ir pareizi pievienots skaņas joslai un strādājošai kontaktligzdai. Mēģiniet atvienot un pēc dažām sekundēm atkal pievienot.

Kā noregulēt basu līmeni (zemfrekvences skaļrunis)?

Izmantojiet tālvadības pults pogu WOOFER, lai palielinātu vai samazinātu līmeni. Varat arī piekļūt iestatījumam, izmantojot izvēlni 'Audio iestatījumi', nospiežot un turot nospiestu atbilstošo pogu.

Vai ir iespējams izmantot skaņas joslu kā papildu apkārtējās skaņas skaļruņus?

Jā, varat pievienot Samsung bezvadu aizmugurējo skaļruņu komplektu SWA-9500S (tiek pārdots atsevišķi). Lai veiktu savienošanu, izpildiet komplekta rokasgrāmatas norādījumus.

Kā izmantot Amazon Alexa ar skaņas joslu?

Instalējiet lietotni SmartThings savā mobilajā ierīcē, pievienojiet skaņas joslu Wi-Fi tīklam, pēc tam savienojiet savu Amazon kontu. Lai aktivizētu Alexa, nospiediet un turiet nospiestu skaņas joslas Daudzfunkciju pogu 3 sekundes.

LIETOŠANAS INSTRUKCIJA HW-Q810A SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBU
	ELEKTROŠOKA RISKS. NEATVERIET.
	Šis simbols norāda, ka iekšpusē pastāv augsts spriegums.Jebkāda veida saskare ar jebkādu šī izstrādājuma iekšējo daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka nav nepieciešams drošības savienojums ar elektrisko zemējumu.Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: ar šo simbolu tiek apzīmēts nominālais līdzstrāvas spriegums
	Uzmanību! Skatiet lietošanas instrukciju: šis simbols norāda, ka lietotājam jāiepazīstas ar lietotāja rokasgrāmatu, lai iegūtu ar drošību saistītu informāciju.

BRĪDINĀJUMS

- Lai mazinātu elektrošoka risku, nepakļaujiet šo ierīci lietum un mitrumam.

UZMANĪBU!

• LAI NOVĚRSTU ELEKTROŠOKA RISKU, NOVIETOJIET SPRAUDNĄ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škidrumiem. Nenovietojiet uz ierīces priekšmetus, kas pildīti ar škidrumu, piemēram, vāzes.
• Lai pilnibā izslēgtu šo ierīci, strāvas vada kontaktdakša ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Nodrošiniet, ka maiņstrāvas padeves avots jūsu mājā atbilst strāvas prasibām, kas norāditas uz identifikācijas uzlīmes, kas atrodas izstrādājuma apakšdaļā. Novietojiet izstrādājumu horizontāli uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.
2. Negaisu laikā atvienojot strāvas vada kontaktdakšu no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.
3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.
4. Sargājiet izstrādājumu no mitruma (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet strāvas vadu no mainstrāvas kontaktligzdas, ja ierices darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensāts. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.
5. Šajā izstrādājumā izmantotā baterija satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet bateriju sadzīves atkritumos. Nepakļaujiet bateriju augstas temperatūras, tiešas saules gaismas vai liesmu iedarbībai. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet to. UZMANĪBU! Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet tikai ar tāda paša vai atbilstoša nomināla bateriju.

SATURS

01 Komponentu pārbaude 6

Soundbar priekšējais panelis / augšējais panelis....7

Soundbar apakšējais panelis....7

03 Sistēmas Soundbar tālvadības pults izmantošana 9

Bateriju ievietošana pirms tālvadibas pults lietošanas (AA baterijas x 2)....9

Kā izmantot tālvadības pulti....9

Aktivais balss pastiprinātājs (AVA)....10

Slēpto pogu izmantošana (pogas, kurām irvairāk nekā viena funkcija) 10

Izvades specifikācijas dažādiem skaņas efektu režīmiem 11

Soundbar skaļuma pielāgošana, izmantojot TV tālvadības pulti 11

04 Sistēmas Soundbar pievienošana 12

Strāvas un ieriču pievienošana 12

- Zemfrekvenču skalruņa manuāla pievienošana 12

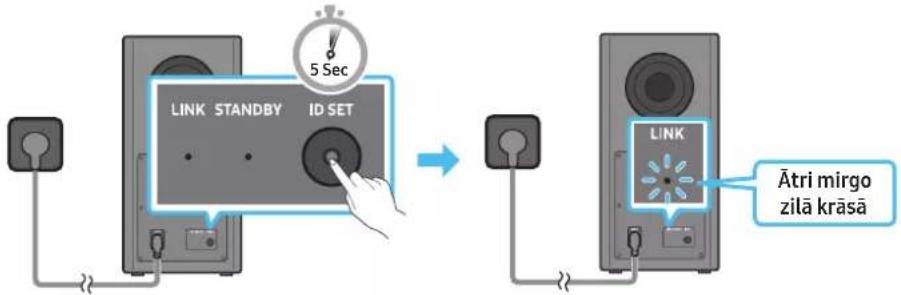

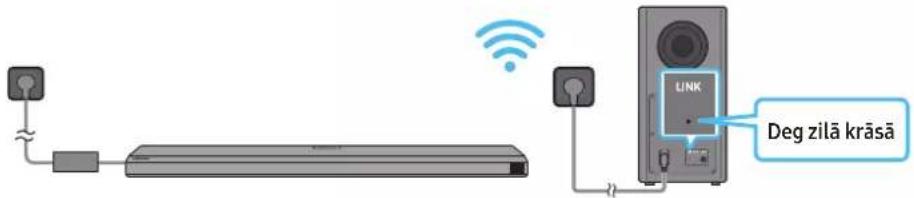

- LED indikatori zemfrekvenču skaļruņa aizmugurē....13

SWA-9500S (iegādājams atseviški) pievienošana Soundbar....14

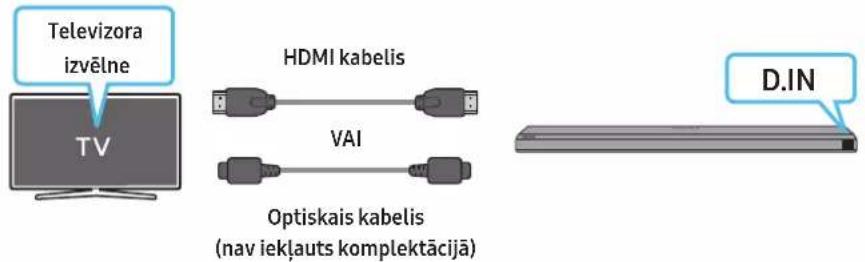

05 Vadu savienojums ar televizoru 15

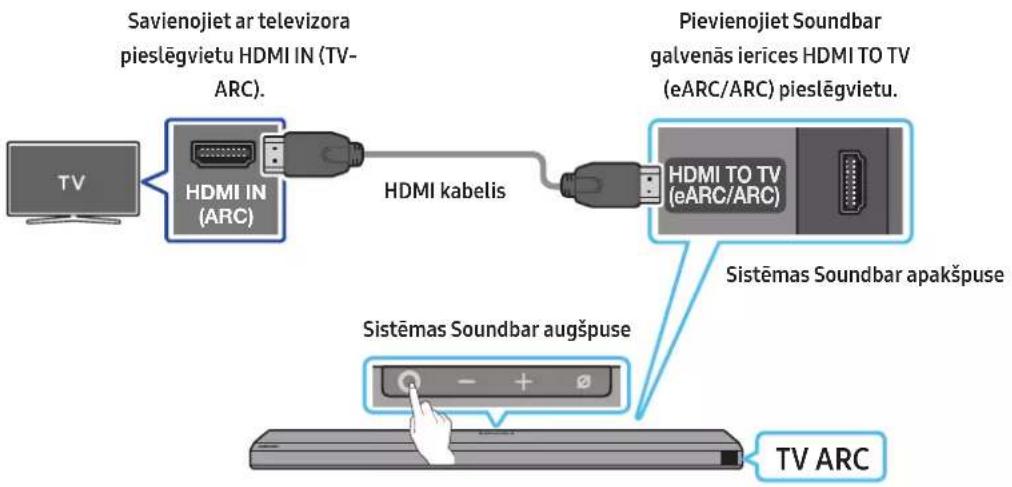

1. metode Savienošana, izmantojot HDMI.... 15

- TV, kas atbalsta HDMI ARC (Audio Return Channel — audio atgriešanas kanāls), pievienošana 15

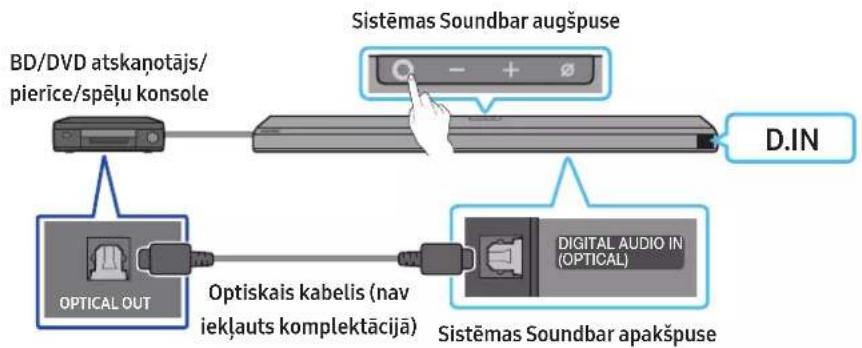

1. metode Savienojuma izveide, izmantojot optisko kabeli 16

06 Bezvadu savienojums ar televizoru 17

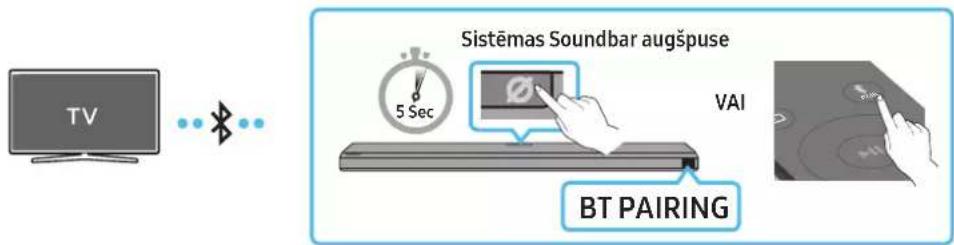

1. metode Savienojuma izveide, izmantojot Bluetooth.... 17

2. metode Savienošana, izmantojot Wi-Fi....18

07 Ārējās ierīces pievienošana 19

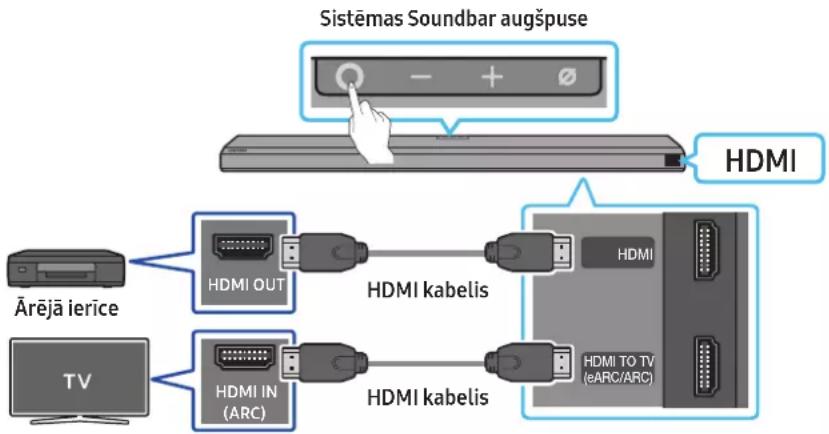

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju).... 19

2. metode Savienojuma izveide, izmantojot optisko kabeli 20

08 Mobilās ierīces pievienošana 21

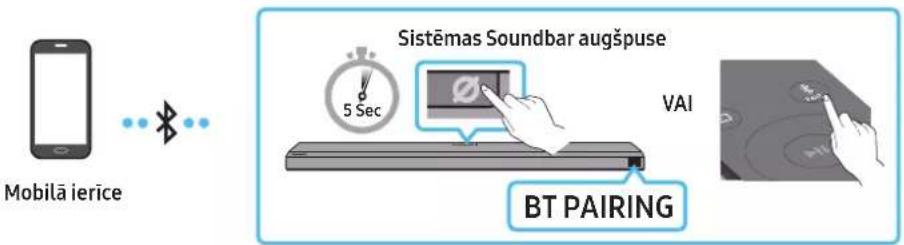

1. metode Savienojuma izveide, izmantojot Bluetooth....21

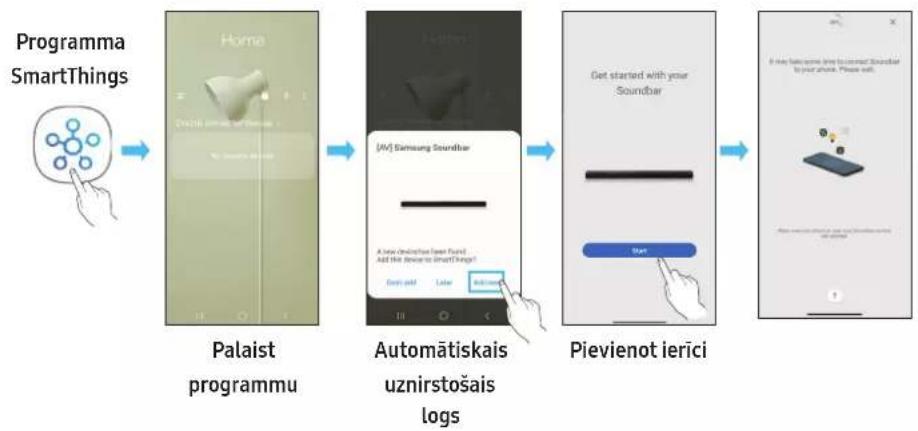

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)....22

Darba sākšana ar Amazon Alexa (iebūvētā Alexa) 23

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa) 24

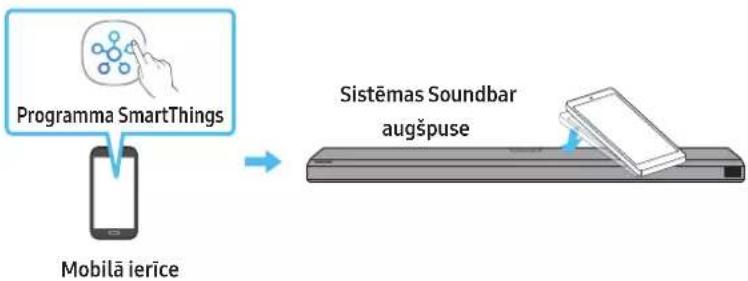

Funkcijas Tap Sound lietošana 25

09 Savienojuma izveide ar Apple AirPlay 2 26

Savienojuma izveide un lietošana ar Apple produktu 26

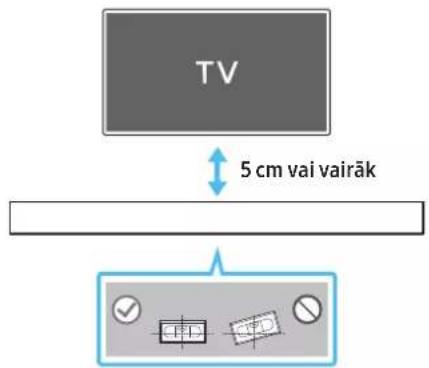

10 Sienas stiprinājuma uzstādīšana 27

Piesardzības pasākumi uzstādišanas laikā....27

Sienas stiprinājuma komponenti....27

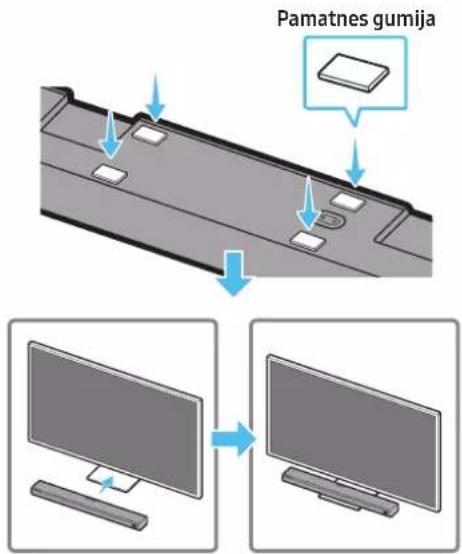

11 Sistēmas Soundbar novietošana virs televizora statīva 28

Koponents 28

12 Programmatūras atjaunināšana 29

Automātiskā atjaunināšana 29

USB atjauninājumi....29

Inicializacija....30

13 Problēmu novēršana 30

14 Licence 32

15 Paziņojums par atvērtā pirmkoda licenci 32

16 Svarīgi paziņojumi par apkalpošanu 32

17 Specifikācijas un norādes 33

Specifikācijas....33

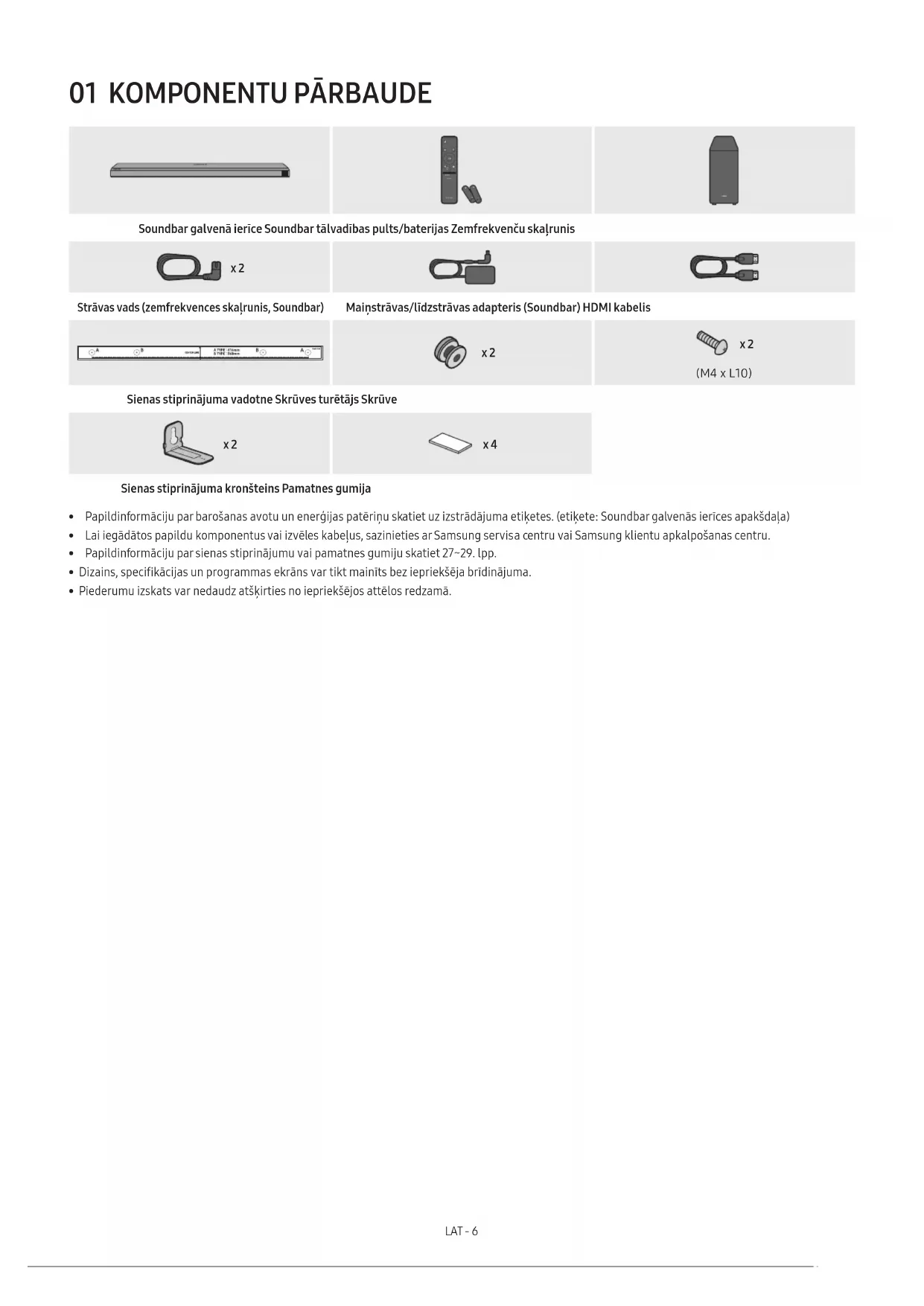

01 KOMPONENTU PÄRBAUDE

Soundbar galvenā ierīce Soundbar tālvadības pults/baterijas Zemfrekvenču skaļrunis

Mainstrāvas/līdzstrāvas adapteris (Soundbar) HDMI kabelis

Sienas stiprinājuma vadotne Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteins Pamatnes gumija

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces apakšdaļa)
• Lai iegādātos papildu komponentus vai izvēles kabelus, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 27\~29. lpp.
• Dizains, specifikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

Soundbar priekšējais panelis / augšējais panelis

1	Poga (vairākas funkcijas)Galdstāves režimā nospiediet pogu (vairākas funkcijas), lai ieslēgtu Soundbar.Lai mainītu ievades avotu, nospiediet pogu (vairākas funkcijas).
2	Poga—+(skalums)Regulē skalumu.

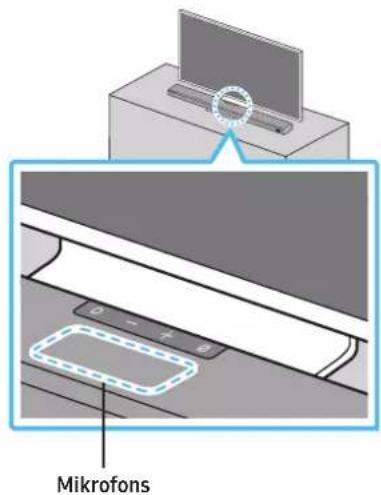

3	Poga (mikrofons ieslēgts/izslēgts)Nospiediet to, lai ieslēgtu vai izslēgtu mikrofonu.
4	DisplejsParāda izstrādājuma statusu un pašreizējo režimu.D.IN → HDMI → Wi-Fi → BT

• Pievienojot mainstrāvas vadu, barošanas poga sāks darboties pēc 4 līdz 6 sekundēm.
• Ieslēdzot šo ierīci, aizkave pirms skanas atskanošanas ir 4 līdz 5 sekundes.
• Ja dzirdat skanu gan no televizora, gan Soundbar, televizora audio atveriet izvělni lestatijumi un mainiet televizora skalruni uz Ārējais skalrunis.

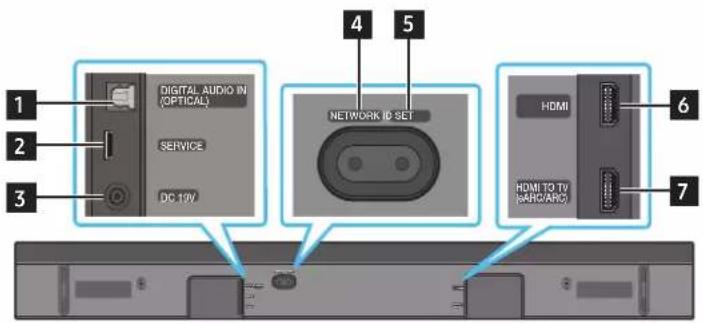

Soundbar apakšējais panelis

1	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 20. lpp.)

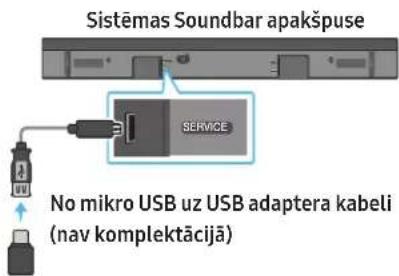

2	SERVICEPievienojiet USB atmiņas ierīci, lai jauninātu izstrādājuma programmatūru.
3	DC 19V (strāvas padeves ieeja)Pievienojiet mainstrāvas/līdzstrāvas adapteri. (Skatiet 12. lpp.)
4	NETWORKNospiediet, lai izveidotu savienojumu ar bezvadu tiklu (Wi-Fi), izmantojot lietotniSmartThings.
5	D SETNospiediet, lai izveidotu bezvadu savienojumu starp Soundbar un telpiskās skaņas skaļruņiem un zemfrekvenču skaļruni. (Telpiskais skaļrunis ir iegādājams atsevišķi.)
6	HDMILauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli.Pievienojiet ārējās ierīces HDMI izeju. (Skatiet 19. lpp.)

7 HDMI TO TV (eARC/ARC)

Savienojiet ar televizora HDMI ligzdu. (Skatiet 15. lpp.)

• Atvienojot mainstrāvas/līdzstrāvas adaptera barošanas kabeli no sienas kontaktligzdas, velciet spraudni.
  Nevelciet, satverot kabeli.
• Šo ierici vai citus komponentus nedrikst pievienot mainstrāvas kontaktligzdai, līdz irizveidoti visi savienojumi starp komponentiem.

03 SISTEMAS SOUNDBAR TÄLVADIBAS PULTS IZMANTOŠANA

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2)

Bidiet aizmugurëjo pärsegu bultiņas norāditajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2 AA baterijas (1,5 V) ar pareizi orientētiem poliem. Pabīdiet bateriju vāciņu atpakaļ vietā.

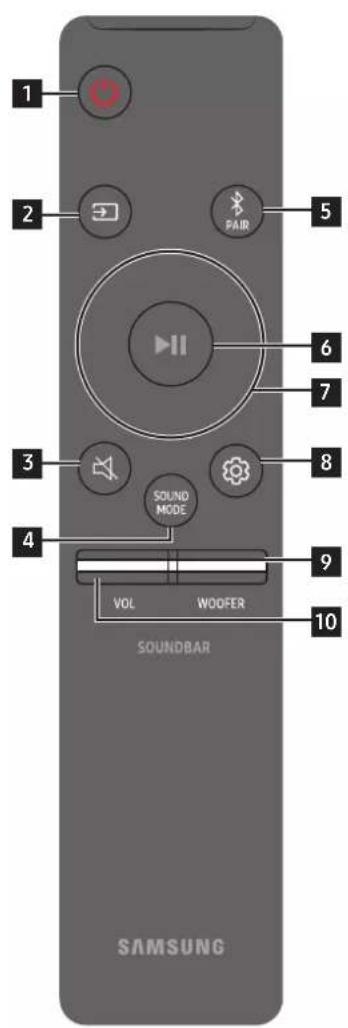

Kā izmantot tālvadības pulti

1	Barošana	leslēdz un izslēdz sistēmu Soundbar.Funkcija Automātiska strāvas padeves izslēgšanalerīce automātiski izslēdzas tālāk norādītajās situācijās:režīmā D.IN / HDMI / Wi-Fi / BT, ja 18 minūtes nav audio signāla.
2	Avots	Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.
3	Skaņas izslēgšana	Nospiediet pogu (skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	SOUND MODE	Vajadzīgo skaņas režimu varat atlasīt, izvēloties STANDARD, SURROUND,GAME PRO vai ADAPTIVE SOUND.STANDARDAtskaņo originālo skaņu.SURROUNDNodrošina plašāku skaņas lauku nekā standarta režīms.GAME PRONodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.ADAPTIVE SOUNDAnalizē saturu reāllaikā un automatīstiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.
5	Bluetooth PAIR	Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā. Nospiediet pogu un uzgaidiet, līdz ekrāns "BT PAIRING" izveido savienojumu ar kādu jaunu Bluetooth ieriči.
6	Atskaņot/pauze	Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.

7	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītās zonas, lai atlasīt augšup/lejup/pa kreisi/pa labi.Nospiediet uz augšu/uz leju/pa kreisi/pa labi uz pogas, lai izvelētos vai iestatītu funkcijas.Mūzikas izlaišanaLai atlasītu nākamo mūzikas failu, nospiediet pogu Pa labi. Lai atlasītu iepriekšējo mūzikas failu, nospiediet pogu Pa kreisi.ID SETIzmantojiet šo iespēju, ja zemfrekvenču skaļrunis vai telpiskās skaņas skaļruni nav pieslēgti vai ja tie ir jāpieslēdz no jauna.Kad ierīce ir izslēgta, nospiediet augšupvērstās bultiņas pogu un 5 sekundes turiet to nospiestu, lai veiktu ID SET.(Skatiet 13. lpp.)
8	Skaņas vadība	Nospiežot secīgi tiek parādīti šādi iestatīšanas vienumi AVA, TREBLE, BASS, SYNC, CENTER LEVEL, FRONTTOP LEVEL, un VIRTUAL ON/OFF. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju.Lai kontrolētu diskanta vai basu skaļumu, skaņas iestatījumos atlasiet TREBLE vai BASS un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.Nospiediet pogu (skaņas vadība) un turiet to nospiestu aptuveni 5 sekundes, lai pielāgotu skaņu katrai frekvenču joslai. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz ir atlasāmi, izmantojot pogu Pa kreisi/Pa labi, un katru var pielāgot uz iestatījumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.(Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”).Lai kontrolētu katra skaļruna skaļumu, skaņas iestatījumos atlasiet CENTER LEVEL vai FRONTTOP LEVEL un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.Ja televizora video un Soundbar audio nav sinhronizēti, skaņas vadības izvēlnē atlasiet SYNC un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot Uz augšu/Uz leju bultiņas pogu.SYNC atbalsts ir tikai dažām funkcijām.Ja telpiskie skaļruni ir pievienoti, atlasiet REAR LEVEL, REAR TOP LEVEL un pēc tam izmantojiet Uz augšu/Uz leju bultiņas pogu, lai pielāgotu skaļumu diapazonā no -6 līdz +6.Skaļruna funkciju VIRTUAL var iestatīt uz Uz augšu/Uz leju, izmantojot ON/OFF bultiņas pogu.
9	WOOFER (BASS)LĪMENIS	Spiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvences skaļruna (basu) līmeni uz -12 vai diapazonā no -6 līdz +6.Lai iestatītu zemfrekvences skaļruna (basu) skaļuma līmeni uz 0 (noklusējums), nospiediet pogu.
10	SKALUMS	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.Izslēgt skaņuNospiediet pogu VOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

Aktivais balss pastiprinātājs (AVA)

• Analizē ārējo troksni reallaikā, kamēr Soundbar veic atskaņošanu, lai balss audio būtu vienmēr skaidri dzirdams.
  • Analīzes laikā dati netiek saglabāti.

Slēpto pogu izmantošana (pogas, kurām ir vairāk nekā viena funkcija)

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Televizora tālvadības pults ieslēgšana/izslēgšana (gaidstāve)	11. lpp.
Augšup ID SET 13. lpp.
(skaņas vadība)	7 joslu ekvalaizers 10. lpp.

Izvades specifikācijas dažādiem skaņas efektu režīmiem

Efekts levade		Izvade
		Tikai ar zemfrekvenču skałruni	Ar zemfrekvenču skałruni un bezvadu aizmugurējo skałruņu komplektu
STANDARD	2.0 kanālu 2.1 kanālu 2.1	kanālu
	5.1 kanālu 3.1 kanālu 5.1	kanālu
SURROUND	2.0 kanālu 3.1.2 kanāls 5	1.4 kanāls
	5.1 kanālu 3.1.2 kanāls 5	1.4 kanāls
GAME PRO	2.0 kanālu 3.1.2 kanāls 5	1.4 kanāls
	5.1 kanālu 3.1.2 kanāls 5	1.4 kanāls
ADAPTIVE SOUND	2.0 kanālu 3.1.2 kanāls 5	1.4 kanāls
	5.1 kanālu 3.1.2 kanāls 5	1.4 kanāls

- Kad ievades avots ir Dolby Atmos®, DTS:X, tikai zemfrekvences skalruņa iestatijums nodrošina 3.1.2 kanāla audio, bet zemfrekvences skalruņa un bezvadu aizmugurējā skalruņa komplekta iestatijums nodrošina 5.1.4 kanāla audio.

- Samsung bezvadu aizmugurējā skaļruņa komplekts ir nopērkams atsevišķi. Lai iegādātos komplektu vai zemfrekvenču skaļruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

- Telpiskie skalruni neatskaños skaņu 2 kanālu izvadei, kamēr tiek izmantots režīms STANDARD. Lai iespējotu telpisko skalrunu skaņu, mainiet efekta režimu uz SURROUND.

Soundbar skaluma pielāgošana, izmantojot TV tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar IR tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro a rierīci).
• Iestatiet TV skalruni uz Ārejais skalrunis, lai izmantotu šo funkciju.

• Ražotāji, kas atbalsta šo funkciju:
  VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA.

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu pogu 5 sekundes.

Katru reizi, kad nospiežat pogu WOOFER un turat to nospiestu 5 sekundes, režims pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režims), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga Displejs	Status
	(Noklusējuma režīms)	Atspējot televizora tālvadības pulti.
		lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

Strāvas un ierīču pievienošana

Izmantojiet strāvas komponentus, lai pievienotu zemfrekvences skalruni un Soundbar kontaktligzdai tālāk norādītajā secībā.

- Papildinformāciju par nepieciešamo strāvas padeves avotu un energijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces apakšdaļa)

1. Pievienojiet strāvas vadu zemfrekvenču skalrunim.

Zemfrekvenču skalruņa aizmugure

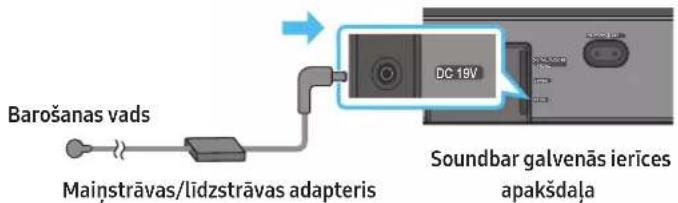

1. Vispirms pievienojiet strāvas vadu mainstrāvas/līdzstrāvas adapterim.

Pievienojiet mainstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.

1. Pievienojiet sistēmu Soundbar un zemfrekvenču skalruni elektrotiklam. Zemfrekvenču skalrunis tiek automatiski pievienots elektrotiklam, tiklidz tiek ieslēgta sistēma Soundbar.

PIEZIME

- Pievienojiet zemfrekvenču skalruni barošanas avotam un tikai pēc tam — sistēmai Soundbar. Zemfrekvenču skalrunis tiks automatiski pievienots, kad ieslēgsit sistēmu Soundbar.

- Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

- Pärliecinieties, vai mainstrāvas/lidzstrāvas adapteris uz galda vai grīdas ir novietots plakaniski. Ja piekarat mainstrāvas/lidzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī var iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

Zemfrekvenču skalruņa manuāla pievienošana

Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru:

- Pârbaudiet, vai sistēmas Soundbar un zemfrekvenču skalruņa barošanas kabeli ir pareizi pievienoti.

- Izslēdziet sistēmu Soundbar.

1. Izslēdziet Soundbar galveno ierīci.

2. Nospiediet un turiet nospiestu vismaz 5 sekundes pogu ID SET zemfrekvenču skalruņa aizmugurē.

- Izslēdzas sarkanais indikators zemfrekvenču skalruņa aizmugurē, un mirgo zilais indikators.

Zemfrekvenču skalruņa aizmugure Zemfrekvenču skalruņa aizmugure

1. Nospiediet tālvadības pults Uz augšu bultiņas pogu un turiet to nospiestu 5 sekundes.

2. Ziņojums ID SET īsu brīdi ir redzams Soundbar displejā un pēc tam pazūd.

3. Soundbar automātiski ieslēdzas, kad ID SET ir pabeigts.

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienojums izveidots).

Kad savienojums starp sistēmu Soundbar un bezvadu zemfrekvenču skalruni ir izveidots, indikators LINK pārtrauc mirgot un turpina degt zilā krāsā.

LED indikatori zemfrekvenču skalruņa aizmugurē

LEDStatus Apraksts Risinājums
	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Notiek savienojuma atjaunošana	Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli pievienot zemfrekvenču skaļruni. Skatiet 12. lpp.
	Deg	Gaidīšanas režīms (kad sistēmas Soundbar galvenā ierice ir izslēgta)	Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi.
		Savienojuma izveide neizdevās	Vēlreiz izveidojiet savienojumu Norādījumus par manuālo savienojumu skatiet 12. lpp.
	Mirgo Darbības klūda		Šajā rokasgrāmatā skatiet Samsung apkalpošanas centra kontaktinformāciju.

PIEZIME

• Ja galvenā ierīce ir izslēgta, bezvadu skaļrunis pāriet gaidstāves režīmā un zemfrekvences skaļruņa aizmugurē esošā gaismas diode STANDBY maina krāsu uz sarkanu pēc mirgošanas zilā krāsā vairākas reizes.
• Ja Soundbar tuvumā izmantojat ierīci, kas lieto to pašu frekvenci, kāda ir Soundbar, traucējumi var izraisīt dažus skaņas traucējumus.

- Galvenās ierīces bezvadu signāla maksimālais pārraides ātrums ir aptuveni 10 m, bet var atšķirties atkarībā no darba vides. Ja starp galveno ierīci un bezvadu zemfrekvences skalruni ir tērauda-betona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nevar izklūt caur metālu.

UZMANIBU

• Bezvadu zemfrekvenču skalruni ir iebūvēta bezvadu signālu uztveroša antena. lerīce jāglabā vietā, kur tā nevar saskarties ar ūdeni un mitrumu.
• Optimālai klausīšanās pieredzei nodrošiniet, ka vieta ap bezvadu zemfrekvences skaļruni un bezvadu uztvērēja moduli (nopērkams atseviški) ir bez škēršliem.

SWA-9500S (iegādājams atseviški) pievienošana Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9500S, iegādājams atseviški) Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatu.

05 VADU SAVIENOJUMS AR TELEVIZORU

1. metode Savienošana, izmantojot HDMI

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC markētos terminālus. Pretējā gadījumā televizora skana var netikt atskanota.
• Ieteicamais kabelis ir High Speed HDMI Cable with Ethernet.

TV, kas atbalsta HDMI ARC (Audio Return Channel — audio atgriešanas kanāls), pievienošana

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un tiek atskanota televizora skana.

- Kad televizora skana netiek izvadita, nospiediet pogu (vairākas funkcijas) Soundbar augšdaļa vai tālvadības pults pogu (avots), lai atlasītu D.IN režimu. Ekrānā tiek secīgi parādīts teksts D.IN un TV ARC un tiek atskanota televizora skana.

- Ja pievieno televizoru, kas atbalsta eARC funkciju, "eARC" parādās displejā un atskan skaņa.

- Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz leslēgts. Plašāku informāciju par iestatīšanu skatiet televizora lietotāja rokasgrāmatā. (piemēram, Samsung TV: Sākums ( meaning) → Iestatijumi ( meaning) → Skaņa → Eksperta iestatijumi → HDMI-eARC režims (automātisks))

- Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis ir savienots ar pareizo pieslēgvietu.

- Lai mainītu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIME

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Ši funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora "Digitālas izvades audio formāts" ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatijums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

2. metode Savienojuma izveide, izmantojot optisko kabeli

Kontrolpunkti pirms pievienošanas

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja izmantojat optisko kabeli un termināliem ir pārsegī, noteikti nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgVietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgVietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Nospiediet Soundbar augšdaļa esošo pogu ○(vairākas funkcijas) vai tālvadības pults pogu ➕(avots), lai atlasītu D.IN režimu.
4. Televizora skana tiek atskanota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana

Funkcijai Q-Symphony Soundbar sinhronizējas ar Saumsung televizoru, lai izvadītu skaņu caur divām ierīcēm optimālam telpiskajam efektam. Kad Soundbar ir pievienots, izvēlne TV+Soundbar atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

PIEZIME

• Tā var darboties atbilstoši televizora atbalstitajam kodeksam.
• Šī funkcija tiek atbalstīta tikai tad, ja HDMI kabelis vai optiskais kabelis (nav komplektācijā) ir pievienots.
• Ši funkcija ir pieejama dažos Samsung TV un dažos Soundbar modelos.

Spacefit skañas izmantošana

Nodrošina optimizētu skaņas kvalitāti, analizējot klausišanās vietas. Lai iespējotu šo funkciju, Samsung TV izvēlnē ieslēdziet režimu Adaptive Sound+. (Sākums (→ lestatījumi (→ Vispārīgi → Inteligentā režima iestatījumi → Adaptive Sound+)

PIEZIME

• Soundbarskaņas režīms automātiski mainīsies uz Adaptive Sound+, ja televizorā iespējojat režīmu Adaptive Sound+.
• Šī funkcija darbojas, kad Soundbar izveido savienojumu ar dažiem Samsung TV.

06 BEZVADU SAVIENOJUMS AR TELEVIZORU

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.
• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1. Nospiediet Soundbar tālvadības pults pogu ✦PAIR, lai atvērtu režīmu "BTPAIRING".

(VAI) a. Nospiediet augšējā panela pogu ○ (vairākas funkcijas) un pēc tam atlasiet "BT".

Zinojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.

b. Ja parādās BT READY, nospiediet Soundbar augšējā paneļa pogu ☉ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu "BT PAIRING".

1. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piemēram, Sākums (īn) → Iestatījumi (īs) → Skaṇa → Skaṇas izvade → Bluetooth skaļruņu saraksts → [AV] Samsung Soundbar Q800A / Q810A (Bluetooth))

1. TV ekrāna sarakstā atlasiet "[AV] Samsung Soundbar Q800A / Q810A".

Pieejamā sistēma Soundbar tiek rādīta kā "Nepieciešama sapārošana" vai "Sapārota" televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

- Kad Samsung televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums [Televizora nosaukums] → "BT".

1. Tagad var dzirdet Samsung televizora skanu no sistemas Soundbar.

- Kad sistēma Soundbar pirmo reizi ir pievienota Samsung televizoram, izmantojiet režimu "BT READY", lai atjaunotu savienojumu.

Ja ierīci neizdodas pievienot

- Ja Samsung TV skalruņu sarakstā ir esošs Soundbar (piemēram, [AV] Samsung Soundbar Q800A / Q810A), dzēsiet to.

- Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet Soundbar augšdaļa esošo pogu Ⓐ (vairākas funkcijas) vai tālvadības pults pogu ➞ (avots), lai atlasītu režīmu, kas nav "BT".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram irjāsaņem atbilde no sistēmas Soundbar.

Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.
• BT PAIRING: šajā režimā sistēmai Soundbar var pievienot jaunu ierīci.

(Nospiediet Soundbar tālvadības pults pogu ✝PAIR vai nospiediet Soundbar augšdaļā esošo pogu Ⓞ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk nekā 5 sekundes, kamār Soundbar ir BT režimā.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Ready (Gatavs) ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadijumos:

- Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

- Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.

- Ja Bluetooth ierīce irizslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radit radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties iericēm, kas rada elektromagnētiskos vilņus, piemēram, mikrovilņu krāsnīm, bezvadu lokālā tīkla iericēm un citām.

2. metode Savienošana, izmantojot Wi-Fi

Kontrolpunkti pirms pievienošanas

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.
- Pârbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.
- TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).
- Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.
- Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.
- Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 22. lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 22. lpp., "2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)".

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017. gadā vai vēlāk

Sākums (n) → Iestatījumi (a) → Skaṇa → Skaṇas izvade → [AV] Samsung Soundbar Q800A / Q810A (Wi-Fi)

07 ĀRĒJĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskanošanas funkciju)

Kontrolpunkti pirms pievienošanas

• Ja audio izvades opcijas ietver Sekundārais Audio, nodrošiniet, ka Sekundārais Audio ir iestatīts uz Izslēgts.
• Pārliecinieties, ka saturs atbalsta audiotehnoloğiju Dolby Atmos®.

1. Izmantojiet HDMI kabeli, lai savienotu HDMI OUT pieslēgvietu uz ārējās ierīces un HDMI pieslēgvietu uz Soundbar apakšdaļas.
2. Izmantojiet HDMI kabeli, lai savienotu TV HDMI IN pieslēgVietu un HDMI TO TV (eARC/ARC) pieslēgVietu uz Soundbar apakšdaļas.
3. leslēdziet sistēmu Soundbar, televizoru un ārējo ierīci.
4. Nospiediet Soundbar augšdalā esošo pogu ○ (vairākas funkcijas) vai tālvadības pults pogu ➞ (avots), lai atlasītu HDMI režimu.
5. Soundbar displejā ir redzams pašreiz atlasītais HDMI režims, un Soundbar sāks atskanot skaņas.

PIEZIME

• Kad izmantojat Dolby Atmos®: Ja ievades avots ir Dolby Atmos®, tiek izvadīts 3.1.2 kanāls.
• Ja Dolby Atmos® ir aktivizēts, "DOLBY ATMOS" parādās priekšējā displejā.
• Dolby Atmos® konfigurēšana BD atskaņotājā vai citā ierīcē

BD atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades opcijas un nodrošiniet, ka bitu straumei tiek atlasīts Bez kodēšanas. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skana → Digitālā izvade un pēc tam izvēlieties Bitstream (neapstrādāta).

Atbalstīto UHD signālu specifikācijas (3840 x 2160 pikseļi)

Kadru ātrums(kadri/sekundē)	Krāsu dzilums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biti 0 0 0 0
	10 biti -	-	0 0
	12 biti	-	-	0	0
120	8 biti	-	-	-	-
	10 biti	-	-	-	-

• Atbalstītās specifikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākliem.

2. metode Savienojuma izveide, izmantojot optisko kabeli

1. Izmantojiet optisko kabeli (nav ietverts komplektā), lai savienotu DIGITAL AUDIO IN (OPTICAL) uz Soundbar galvenās ierīces un OPTICAL OUT pieslēgVietu uz ārējās ierīces.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Lai atlasītu "D.IN režimu, nospiediet Soundbar augšdaļa esošo pogu ○ (vairākas funkcijas) vai tālvadibas pults pogu (tavots).
4. Sistēma Soundbar sāks ārējās ierīces izejošā signāla atskanošanu.

08 MOBILĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierici, nodrošiniet, lai ierice atrodas ne tālāk par1 m no sistēmas Soundbar.

1. Nospiediet Soundbar tālvadības pults pogu ✝PAIR, lai atvērtu režimu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu Ⓐ (vairākas funkcijas) un pēc tam atlasiet "BT".

Zinojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BTPAIRING" vai "BTREADY", ja pastāv savienojuma ieraksts.

b. Ja parādās BTREADY, nospiediet Soundbar augšējā paneļa pogu ☎(mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu "BT PAIRING".

1. lerīcē atvērtajā sarakstā atlasiet "[AV] Samsung Soundbar Q800A / Q810A".

- Kad ir izveidots sistēmas Soundbar un mobilās ierīces savienojums, priekšējā displejā tiek parādīts ziņojums [Mobilās ierīces nosaukums] → "BT".

1. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

- Kad sistēma Soundbar pirmo reizi ir pievienota mobilajai ierīcei, izmantojiet režīmu "BT READY", lai atjaunotu savienojumu.

Ja ierīci neizdodas pievienot

- Ja mobilās ierīcēs skaļruņu sarakstā ir esošs Soundbar (piemēram, [AV] Samsung Soundbar Q800A / Q810A), dzēsiet to.

- Atkārtojiet 1. un 2. darbību.

Kāda ir starpība starp BT READY un BT PAIRING?

• BTREADY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierici, kas jau ir bijusi pievienota.
• BTPAIRING: šajā režimā sistēmai Soundbar var pievienot jaunu ierīci.

(Nospiediet Soundbar tālvadības pults pogu ✝ PAIR vai nospiediet Soundbar augšdaļa esošo pogu ☉ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir BT režīmā.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Ready (Gatavs) ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

- Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbarvienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• Ja Bluetooth ierīce irizslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikroviņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
- Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
- Soundbar nevar pievienot Bluetooth ierīcei, kas atbalsta tikai HF (brīvroku) funkciju.
- Pievienojot Soundbar ierici Bluetooth iericei, novietojiet abas ierices pēc iespējas tuvāk vienu otrai.
- Jo tālāk Soundbar atrodas no Bluetooth ierīces, jo zemāka skaņas kvalitāte.

Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.

- Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.

- Bluetooth ierice var radit troksni vai darboties klūdaini tālāk norādītajos apstāklos.

• Ja kermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju
• Stūros vai gadījumos, kad tuvumā ir šķērslis, piemēram, siena vai nodalījums, kur var rasties elektriskās izmainas.
• Škēršli, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.

- Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierices, mikroviļnu krāsnis un bezvadu LAN ierīces.

• Nemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.
• Ši bezvadu ierīce darbības laikā var radīt elektriskos traucējumus.

Bluetooth ierices atvienošana no Soundbar

Bluetooth ierīci var atvienot no Soundbar. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Soundbar tiks atvienots.
- Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas panela priekšējā displejā parādās "BT DISCONNECTED".

Soundbar atvienošana no Bluetooth ierices

Nospiediet Soundbar augšdalā esošo pogu Ⓐ (vairākas funkcijas) vai tālvadības pults pogu ➞ (avots), lai pārslēgtu režimu no "BT".

• Atvienošanai ir nepieciešams laiks, jo Bluetooth ierīcei ir jāuztver atbilde no Soundbar. (Savienojuma pārtraukšanas laiks atkarībā no Bluetooth ierīces var atškirties.)
• Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas panela priekšējā displejā parādās "BT DISCONNECTED".

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)

Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tiklu (Wi-Fi), ir nepieciešama programma SmartThings.

Sākotnējā savienojuma izveide

1. Mobilajā ierīcē (viedtālrunī vai planšetdatorā) instalējiet un palaidiet lietotni SmartThings.
2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.

- Dažas ierīcēs var nebūt redzams automatīiskais uznirstošais logs (otrais ekrānuzņēmums tālāk).

Ja neparādās uznirstošais logs, ekrāna Home nospiediet “+”. Sistēma Soundbar ir pievienota programmai.

Darba sākšana ar Amazon Alexa (iebūvētā Alexa)

• Amazon Alexa ir Amazon nodrošinātais pakalpojums.
• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).

Izmantojot Alexa, varat atskanot mūziku, klausīties ziņas, skatīties laika prognozes un vadit mājas ierīces.

Lai izmantotu Amazon Alexa, tikla savienojuma izveidei ar Soundbar ir nepieciešams Amazon konts.

1. Mobilajā ierīcē instalējiet lietotni SmartThings un pēc tam palaidiet to.
2. Atveriet Alexa kontu, izpildot lietotnē sniegtos norādījumus, un pēc tam piesakieties pakalpojumā.

1. Izsauciet Alexa vai nospiediet Soundbar pogu O (vairākas funkcijas) un turiet to nospiestu 3 sekundes, lai izmantotu pakalpojumu Alexa.

- Lai izsauktu Alexa, nospiediet pogu (vairākas funkcijas) un turiet to nospiestu 3 sekundes. Lai iespējotu balss atpazišanu, izrunājiet ar nospiestu pogu.

Vadiet sistēmu Soundbar ar balss komandām

Aktivizētājs + komanda

Pamēginiet šādas komandas Komandu piemēri
Skaļuma regulēšana	“Alexa, palielini skaļumu.”
	“Alexa, samazini skaļumu”
Amazon Music straumēšanas satura klausīšanās	“Alexa, atskaņo džeza mūziku”
Atskaņošanas vadība	“Alexa, atskaņo nākamo dziesmu.”
	“Alexa, apturi mūziku.”
	“Alexa, kas šī par dziesmu?”
Laika ziņas	“Alexa, kādi ir laikapstākļi?”
Taimera programmēšana	“Alexa, iestati taimeri uz 10 minūtēm.”

Darba sākšana ar Alexa Amazon produktā (darbojas ar Alexa)

• Šī funkcija var nebūt atbalstīta atkarībā no modela vai atrašanās vietās.
• Šī funkcija atbalsta tikai dažas valodas, un atbalstītās funkcijas var atšķirties atkarībā no ģeogrāfiskā apgabala.
• Produktu specifikācijas vai saderību skatiet Samsung vietnē (www.samsung.com).
• Šo pakalpojumu nodrošina Amazon, un to var pārtraukt jebkurā laikā. Samsung neuzņemas atbildību par pakalpojuma pieejamību.
• Amazon Alexa programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.

Savienojuma izveide un lietošana ar Amazon produktu (Amazon Echo)

Izmantojiet ierīci Amazon Echo, lai vadītu sistēmu Soundbar un lietotu Amazon Echo nodrošinātos mūzikas pakalpojumus.

Lai izmantotu Amazon Alexa, tikla savienojuma izveidei ar Soundbar ir nepieciešams Amazon konts.

1. Mobilajā ierīcē instalējiet lietotni SmartThings un pēc tam palaidiet to.
2. Atveriet Alexa kontu, izpildot lietotnē sniegtos norādījumus, un pēc tam piesakieties pakalpojumā.

Vadiet sistēmu Soundbar ar balss komandām

- Sistēmā Soundbar izmantojamais Amazon Echo pakalpojums nodrošina tikai mūziku. Citiem Amazon Echo nodrošinātajiem pakalpojumiem, piemēram, ziņām un laika prognozei, var pieklūt tikai ierīcē Amazon Echo.

Aktivizētājs + komanda + Skaļruņa nosaukums

* Balss komandu izmantošana Soundbar ar nosaukumu "Viesistaba"

Darbība Balss komanda
Skaļuma līmeņa iestatīšana uz 5	“Alexa, iestati skaļuma līmeni uz 5 viesistabā”
Skaļuma līmeņa palielīnāšana	“Alexa, palielini skaļumu viesistabā”
Skaņas izslēgšana	“Alexa, izslēdz skaļumu viesistabā”
Radio stacijas KISS FM klausīšanās	“Alexa, atskaņo Kiss FM viesistabā”
Nākamās dziesmas atskaņošana	“Alexa, nākamo dziesmu viesistabā”
Audio apturēšana	“Alexa, apturi viesistabā”
Audio izslēgšana	“Alexa, izslēdz viesistabā”

Funkcijas Tap Sound lietošana

Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskaņotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. leslēdziet mobilajā ierīcē funkciju Tap Sound.
2. Informāciju parto, kā ieslēgt funkciju, skatiet tēmu "Pieskāriena skaņas funkcijas iestatišana" tālāk.

3. Pieskarieties sistēmai Soundbar armobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

4. Atskanojiet mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

5. Aršo funkciju mobilā ierīce tiek pievienota Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras Soundbar.

6. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
7. Ieteicams mobilajai ierīcei uzlikt vāciņu. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.
8. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju.
   Ši funkcija var nebūt atbalstīta atkarībā no programmas versijas.

Pieskāriena skaņas funkcijas iestatīšana

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Mobilajā ierīcē paraditajā lietotnes SmartThings ekrāna atlasiet (≡→).
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbartuvumā. Funkcija ir ieslēgta.

PIEZIME

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

09 SAVIENOJUMA IZVEIDE AR APPLE AIRPLAY 2

Šī funkcija var nebūt pieejama dažās valstīs.

Savienojuma izveide un lietošana ar Apple produktu

• Ar AirPlay 2 varat kontrolēt mājas audio sistēmu no iPhone, iPad, HomePod vai Apple TV.
• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka.

PIEZIME

- Apstipriniet, ka Soundbar ir pievienots Wi-Fi. (Skatiet šeit: 2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu))

10 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādišanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.

• legādājieties sienas stiprinājuma skrūves, kas atbilst sienas, pie kuras vēlaties uzstādīt Soundbar, veidam un biezumam.

• Diametrs: M5

• Garums: ieteicamas 35 mm vai garākas.

- Pirms Soundbar uzstādišanas pie sienas pievienojiet kabelus no ierīces ārējām ierīcēm.

- Pirms ierīces uzstādišanas pārliecinieties, vai ierīce ir izslēgta un atvienota no barošanas kontaktligzdas. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

x2

x2

(M4 x L10)

Skrūves turētājs Skrūve

x2

Sienas stiprinājuma kronšteins

1. Piespiediet sienas stiprinājuma vadotni pie sienas virsmas.

2. Sienas stiprinājuma vadotnei ir jābūt līmenī.

3. Ja TV ir piestiprināts pie sienas, uzstādiet Soundbar vismaz 5 cm zem TV.

1. Salāgojiet sienas stiprinājuma vadotnes centrālo līniju ar TV centru (ja uzstādāt Soundbar zem TV) un pēc tam piestipriniet sienas stiprinājuma vadotni pie sienas, izmantojot lenti.

- Ja neuzstādāt to zem TV, novietojiet centra līniju uzstādišanas zonas centrā.

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A tips apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet sienas stiprinājuma vadotni.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozicijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus vai stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru skrūves turētāju un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 1 kronšteinu sienas stiprinājumus pareizajā virzienā Soundbar apakšdaļā, izmantojot 2 skrūves.

- Salikšanas laikā nodrošiniet, ka kronšteinu sienas stiprinājumu iekaramā daļa atrodas aiz Soundbar aizmugures.

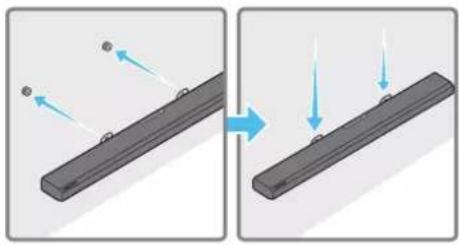

1. Uzstādiet Soundbar ar pievienotajiem kronšteinu sienas stiprinājumiem, pakarot kronšteinu sienas stiprinājumus uz turētāja skrūvēm pie sienas.

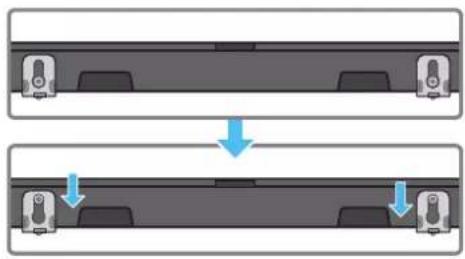

1. Bidiet Soundbar uz leju, kā redzams tālāk, lai kronšteinu sienas stiprinājumi droši balstītos uz turētāja skrūvēm.

- levietojiet turētāja skrūves kronšteinu sienas stiprinājumu platajā apakšējā daļa un bīdiet kronšteinu sienas stiprinājumus lejup, lai kronšteinu sienas stiprinājumi droši balstītos uz turētāja skrūvēm.

Lai veiktu uzstādišanu, piestipriniet sistēmas Soundbar apakšā Pamatnes gumijas, pirms novietojat sistēmu vietā virs televizora statīva. Noteikti piestipriniet pamatnes gumijas tā, lai tās nebūtu izvirzitas no TV statīva. Skatiet tālāk redzamos attēlus.

Novietojiet sistēmu Soundbar uz televizora statīva.

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Šajā brīdī novietojiet mikrofonu statīva priekšpusē, lai netraucētu balss atpazišanai.

Soundbar labā mala

PIEZIME

• Novietojiet Soundbar uz līdzenas un cietas virsmas.
• Nepietiekama atstarpe no televizora var izraisit balss atpazišanas un akustiskās problēmas.

12 PROGRAMMATURAS ATJAUNINĀŠANA

Automātiskā atjaunināšana

Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

- Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu.

Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu.

USB atjauninājumi

Turpmāk uznēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmīnas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet Samsung (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.
2. Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.
3. Lejupielādējiet atjauninājuma failu (USB tips).
4. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.
5. Saglabājiet izveidoto mapi USB zibatmīnā un pievienojiet to sistēmai Soundbar.

6. leslēdziet sistēmu Soundbar. Pēc tam izstrādājums tiek atjaunināts 3 minūšu laikā, parādot ziņojumu "UPDATE".

7. Atjaunināšanas laikā neizslēdziet vai nenonemiet USB.

8. Ja displejā logā neparādās "UPDATE", nonemiet strāvas vadu no Soundbar un pēc tam vēlreiz pievienojiet to.
9. Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta.
10. Atkaribā no USB veida atjauninājums var netikt atbalstīts.

Inicializācija

Sistēmas Soundbar augšpuse

Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas

- +(skalums) un turiet tās nospiestas vismaz 5 sekundes. "INIT" parādās displejā, un Soundbar tiek inicializēts.

⚠️ UZMANĪBU

- Tiek inicializēti visi Soundbar iestatijumi. Noteikti veiciet to tikai tad, ja ir nepieciešama inicializācija.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas

- Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini

• Atvienojiet barošanas vadu un atkal iespraudiet to.
• Atvienojiet strāvas vadu no ārējās ierīces un mēģiniet vēlreiz.
• Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (Skatiet 9. lpp.)

Ja tālvadības pults nedarbojas

• Novietojiet tālvadības pulti tieši pret Soundbar.
  • Nomainiet baterijas pret jaunām.

• Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu.
• Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
• Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums (nī) → Iestatījumi (→ Skaņa → Skaņas izvade → Atlasīt Soundbar)
• Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
• Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
• Inicializējiet izstrādājumu un mēginiet vēlreiz. (Skatiet 30. lpp.)

Zemfrekvences skalrunis neatskaņo nevienu skaņu

• Pârbaudiet, vai LED indikators zemfrekvenču skalruņa aizmugurē deg zilā krāsā. Pievienojiet Soundbar un zemfrekvences skalruņi, ja indikators mirgo zilā krāsā vai maina krāsu uz sarkanu. (Skatiet 12. lpp.)
• Ja starp sistēmu Soundbar un zemfrekvenču skalruni ir škērslis, tas var radīt darbības traucējumus. Pārvietojiet ierīces uz vietu attālāk no škēršliem.
• Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā.
• Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Zemfrekvenču skalrunis neskan pietiekami skali.

• lespējams, jūsu atskanotā satura ieraksta skalums ir zems. Pamēginiet noregulēt zemfrekvenču skalruņa skalumu. (Skatiet 10. lpp.)
• Novietojiet zemfrekvenču skalruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC)

• Pärbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (Skatiet 15. lpp.)
• Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet Soundbar tieši.
• HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums (m) → Iestatijumi (s) → Vispārīgi → Ārējo ieriču pārvaldnieks → Anynet+ (HDMI-CEC) ON)
• Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz leslēgts. (Samsung televizors: Sākums (→ lestatījumi (→ Skaņa → Eksperta iestatījumi → HDMI-eARC režims (automātisks))

Nav skañas, izveidojot savienojumu ar TV HDMI TO TV (eARC/ARC) režimā

• lerīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režimu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums (m) → Iestatījumi (→ Skaņa → Eksperta iestatījumi → Digitālās izvades audio formāts)

Soundbar neizveidos savienojumu, izmantojot Bluetooth

• Pievienojot jaunu ierici, savienojumam pārslēdziet uz "BT PAIRING". Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet ierīces pogu Ⓥ (mikrofons ieslēgts/izslēgts) un turiet to nospiestu vismaz 5 sekundes.
• Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
• Atjaunojiet savienojumu pēc Bluetooth skalruņu saraksta izdzēšanas. (Samsung televizors: Sākums (→ lestatijumi (→ Skaņa → Skaņas izvade → Bluetooth skalruņu saraksts)
• Iespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kamēr Soundbar ir režīmā "BT READY", nospiediet Soundbar poguPa kreisi un turiet to nospiestu 5 sekundes, lai atlasītu ON-TV CONNECT. Ja redzat OFF-TV CONNECT, vēlreiz nospiediet poguPa kreisi un turiet to nospiestu 5 sekundes, lai mainītu atlasi.
• Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.
• Inicializējiet izstrādājumu un mēginiet vēlreiz. (Skatiet 30. lpp.)

Skaṇa pazūd, izveidojot savienojumu ar Bluetooth palīdzību

• Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikrovilņu krāsnis, bezvadu maršrutētāji utt.
• Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzibu, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
• Ja kāda Ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādišanas un lietošanas apstāklus.

Nevar izveidot savienojumu ar Wi-Fi

• Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.
• Izslēdziet maršrutētāju, ieslēdziet to un mēginiet vēlreiz.
• Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēginiet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus škēršlus, kas ir starp Soundbar un maršrutētāju, ja tā ir.
• Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skalruņa tikla iestatījumu konfigurēšana.

Soundbar neieslēdzas automātiski ar TV

• Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

Funkcija AVA nav pieejama tālāk norādītajos gadījumos.

• Funkcija AVA nebüs pieejama, izmantojot Q-Symphony funkciju.
• Funkcija AVA nebüs pieejama, kad mikrofons ir izslēgts.

14 LICENCE

Dolby

ATMOS

Lai sūtītu jautājumus un pieprasījumus par atvērtajiem avotiem, sazinieties ar Samsung Open Source (http://opensource.samsung.com)

16 SVARĪGI PAZIŅOJUMI PAR APKALPOŠANŲ

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atškirties no faktiskā izstrādājuma izskata.
• Jums var tikt piemērota maksa par pakalpojumu sniegšanu, ja.
  (a) pēc jūsu pieprasījuma tiks izsaukts inženieris, bet netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju);
  (b) jūs aizvedat ierīci uz remonta centru, kurā netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju).
• Jūs tiksiet informēts par administrācijas maksas apjomu pirms tehniskā darbinieka vizītes.

17 SPECIFIKĀCIJAS UN NORĀDES

Specifikācijas

Modeļa nosaukums HW-Q800A / HW-Q810A
Svars 3,6 kg
Izmēri (P x A x Dz) 980,0 x 60,0 x 115,0 mm
Darba temperatūras diapazons no +5 °C līdz +35 °C
Darba mitruma diapazons 10% ~ 75%
PASTIPRINĀTĀJSNominālā izvades jauda ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Atbalstītie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOSDTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
BEZVADU IERĪCES IZVADES JAUDAWi-Fi maksimālā raiditāja jauda	100 mW pie 2,4 GHz – 2,4835 GHz, 200 mW pie 5,15 GHz – 5,25 GHz,100 mW pie 5,25 GHz – 5,35 GHz un 5,47 GHz – 5,725 GHz
BEZVADU IERĪCES IZVADES JAUDABT maksimālā raiditāja jauda 100 mW, 2,4 GHz – 2,4835 GHz
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raiditāja jauda 25mW, 5,775GHz – 5,875GHz
Zemfrekvences skalruņa nosaukums PS-WA85B
Svars 9,8 kg
Izmēri (P x A x Dz) 210,0 x 403,0 x 403,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda 160 W
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raiditāja jauda 25mW, 5,775GHz – 5,875GHz

PIEZIME

- Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

- Svars un izmēri ir norādīti aptuveni.

Uzmanību! leslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.

Kopējais energijas patēriņš gaidstāves režimā (W)	5,5 W
Wi-FiPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Wi-Fi, nospiediet uz Soundbar apakšējā paneļa esošo pogu ID SET un turiet to nospiestu 30 sekundes.
BluetoothPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Bluetooth, nospiediet uz Soundbar apakšējā paneļa esošo pogu NETWORK un turiet to nospiestu 30 sekundes.

- Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstibas deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprikojumu var darbināt visās ES valstīs un Apvienotajā Karalistē. Šīs iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkciju var darbināt tikai iekštelpās.

[Šī izstrādājuma bateriju pareiza likvidēšana]

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis markējums uz baterijas, rokasgrāmatā vai uz iepakojuma norāda, ka šī izstrādājuma bateriju pēc tās kalpošanas laika beigām nedrikst izmest ar citiem sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus.

Ja baterijas netiek pareizi izmestas, šis vielas var nodarit kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Šī izstrādājuma pareiza likvidēšana

(Elektrisko un elektronisko iekārtu atkritumi)

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc produkta kalpošanas laika beigām no produkta un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USB kabeļa) nedrīkst atbrīvoties kopā ar mājsaimniecības atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi un cilvēku veselībai nekontrolētas atkritumu izmešanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju parto, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacijumiem. Izstrādājumu un tā elektroniskos piederumus nedrikst nodot likvidēšanai kopā ar citiem iestāžu un uznēmumu atkritumiem.

Lai iegūtu papildinformāciju par Samsung saistibām attiecībā uz vides aizsardzību un izstrādājumu īpašus reglamentējošās saistibas, piemēram, REACH, EEIA, baterijas, apmeklējiet: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem:

www.samsung.com/global/ecodesign_component

SAUGUMO INFORMACIJA

SAUGOS ISPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

JRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBU KREIPKITĖS J KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
