Produkto tipas	Garsinė juosta su belaidžiu žemų dažnių garsiakalbiu
Prekės ženklas	Samsung
Modelis	HW-Q810A
Matmenys (P x A x G)	980,0 x 60,0 x 115,0 mm
Garsinės juostos svoris	3,6 kg
Žemų dažnių garsiakalbio svoris	9,8 kg
Maitinimas	Kintamosios/nuolatinės srovės adapteris 19 V, maitinimo laidas
Budėjimo režimo energijos suvartojimas	5,5 W
Bendra išėjimo galia	330 W (30 W x 4 + 20 W x 2 + 10 W + 160 W)
Belaidis ryšys	Bluetooth, Wi-Fi, AirPlay 2
Laidinis ryšys	HDMI (eARC/ARC), optinis įvadas, USB (aptarnavimui)
Palaikomi garso formatai	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanalų
Kanalų skaičius	3.1.2 (be aplinkos) arba 5.1.4 (su SWA-9500S rinkiniu)
Garso režimai	Standartinis, Aplinkos, Žaidimų Pro, Prisitaikantis garsas
Specialios funkcijos	Aktyvus balso stiprintuvas (AVA), Q-Symphony, Spacefit Sound, Tap Sound, integruotas Amazon Alexa
Montavimas ant sienos	Galima (pateikiamas laikiklis)
Darbo temperatūra	nuo +5 °C iki +35 °C
Darbo drėgnumas	nuo 10 % iki 75 %
Priežiūra ir valymas	Prieš valydami atjunkite; naudokite minkštą, sausą šluostę
Saugumas	Nelaikykite lietuje ar drėgmėje; audros metu atjunkite
Atsarginės dalys ir remonto galimybės	Dėl atsarginių dalių kreipkitės į Samsung aptarnavimo centrą

Dažnai užduodami klausimai - HW-Q810A SAMSUNG

Kaip prijungti garsinę juostą prie televizoriaus?

Naudokite HDMI kabelį, jungiantį garsinės juostos HDMI TO TV (eARC/ARC) prie televizoriaus HDMI IN (ARC) prievado. Įjunkite abu įrenginius ir pasirinkite šaltinį 'D.IN' garsinėje juostoje. Taip pat galite naudoti optinį kabelį arba Bluetooth/Wi-Fi ryšį.

Kaip atstatyti garsinę juostą Samsung HW-Q810A?

Laikykite nuspaudę garsinės juostos + ir - (Garsumas) mygtukus mažiausiai 5 sekundes. Ekrane rodoma 'INIT' ir juosta atstatoma. Dėmesio, visi nustatymai bus ištrinti.

Kodėl neveikia žemų dažnių garsiakalbis?

Patikrinkite, ar žemų dažnių garsiakalbio gale esantis LINK indikatorius šviečia nuolat mėlynai. Jei jis mirksi arba raudonas, atlikite rankinį prisijungimą: laikykite nuspaudę ID SET mygtuką žemų dažnių garsiakalbio gale 5 sekundes, tada nuotolinio valdymo pulto Aukštyn mygtuką 5 sekundes.

Kaip prijungti garsinę juostą per Bluetooth?

Paspauskite nuotolinio valdymo pulto mygtuką PAIR, kad perjungtumėte į 'BT PAIRING' režimą. Savo mobiliajame įrenginyje Bluetooth sąraše pasirinkite '[AV] Samsung Soundbar Q800A / Q810A'.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Nukreipkite nuotolinio valdymo pultą tiesiai į garsinę juostą ir pakeiskite baterijas naujomis (2 AA baterijos). Jei problema išlieka, pašalinkite kliūtis ar trukdžių šaltinius.

Kaip atnaujinti garsinės juostos programinę įrangą?

Per Wi-Fi ryšį atnaujinimas vyksta automatiškai. Taip pat galite atsisiųsti failą iš Samsung svetainės, išarchyvuoti jį į USB atmintinę, įkišti atmintinę į SERVICE prievadą ir įjungti juostą. Ekrane rodoma 'UPDATE'.

Garsinė juosta neįsijungia, ką daryti?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie juostos ir veikiančio elektros lizdo. Pabandykite atjungti ir vėl prijungti po kelių sekundžių.

Kaip nustatyti žemų dažnių (žemų dažnių garsiakalbio) lygį?

Naudokite nuotolinio valdymo pulto mygtuką WOOFER, kad padidintumėte arba sumažintumėte lygį. Taip pat galite patekti į nustatymą per 'Garso nustatymų' meniu laikydami nuspaudę atitinkamą mygtuką.

Ar galima naudoti garsinę juostą kaip papildomus aplinkos garsiakalbius?

Taip, galite prijungti Samsung belaidžių galinių garsiakalbių rinkinį SWA-9500S (parduodamas atskirai). Vadovaukitės rinkinio instrukcijomis poravimui.

Kaip naudoti Amazon Alexa su garsine juosta?

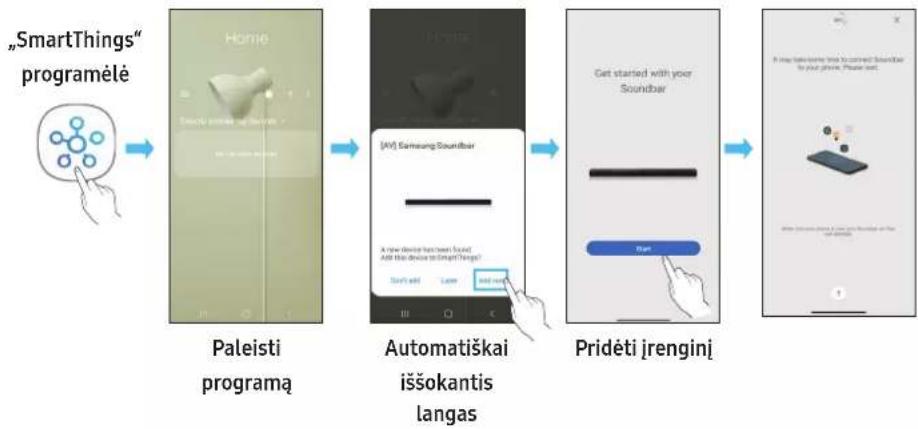

Įdiekite savo mobiliajame įrenginyje programėlę SmartThings, prijunkite juostą prie Wi-Fi, tada susiekite savo Amazon paskyrą. Norėdami suaktyvinti Alexa, laikykite nuspaudę garsinės juostos Daugiafunkcinį mygtuką 3 sekundes.

NAUDOJIMO INSTRUKCIJA HW-Q810A SAMSUNG

(Nepieciešamais laiks var atškirties atkaribā no modela.)

Soundbar neatskaņo nevienu skanų

Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų „Samsung“ gaminio.

	JSPÈJIMAS
	ELEKTROS SMÜGIO RIZIKA. NEATIDARYTI.
	Šis simbolis nurodo, kad viduje yra aukšta įtampa. Pavojingas bet koks kontaktas su šio gaminio visomis vidinėmis dalimis.
	Šis simbolis nurodo, kad šiame gaminyje yra svarbios informacijos apie naudojimą ir priežiūrą.
	Il klasės gaminys: šis simbolis nurodo, kad nereikia jungti įsaugų įžemintą lizdą.Jei šio simbolio nėra ant gaminio su maitinimo laidu, gaminį BŪTINA prijungti prie patikimo apsauginio įžeminimo.
[DAKS]	Kintamosios srovės įtampa: Nominali įtampa, pažymėta šiuo simboliu, yra kintamosios srovės įtampa.
	Nuolatinės srovės įtampa: vardinė įtampa, pažymėta šiuo simboliu, yra nuolatinės srovės įtampa.
	Dėmesio. Žr. naudojimo instrukcijas: šis simbolis nurodo, kad naudotojas papildomos su sauga susijusios informacijos turi ieškoti naudotojo vadove.

JSPĖJIMAS

- Norėdami sumažinti gaisro ar elektros smūgio riziką, nelaikykite šio prietaiso lietuje ar drėgnose vietose.

DÊMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ IKIŠKITE I PLAČIĄ LIZDO ANGA IR JSTUMKITE IKI GALO.
• įrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę [žeminimo jungt].
• Norėdami atjungti prietaisą nuo maitinimo tinklo, kištuką reikia ištraukti iš maitinimo lizdo, todėl jis turi būti lengvai prieinamas.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Ant prietaiso nedėkite skysčių pripildytų daiktų, pavyzdžiui, vazų.
• Norėdami visiškai išjungti prietaisą, turite ištraukti maitinimo kištuką iš kištukinio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÈS

1. Įsitikinkite, kad jūsų gyvenamosios vietos kintamosios srovės maitinimo šaltinis atitinka galios reikalavimus, nurodytus identifikavimo lipduke, esančiame jūsų gaminio apačioje. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Esant perkūnijai, atjunkite kintamosios srovės kištuką nuo sieninio lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Jų veikiamas jrenginys gali perkaisti ir nustoti tinkamai veikti.
4. Saugokite gaminj nuo drėgmės (pvz., vazos su vandeniu) ir šilumos pertekliaus (pvz., židinio) ar įrangos, sukuriančios stiprius magnetinius ar elektros laukus. Sutrikus įrenginio veikimui, atjunkite maitinimo laidą nuo kintamosios srovės sieninio elektros lizdo. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Laikant gaminį žemoje temperatūroje gali vykti kondensacija. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys jšils iki kambario temperatūros.
5. Maitinimo elementuose, naudojamuose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite maitinimo elementų kartu su kitomis mišriomis buitinėmis atliekomis. Nelaikykite maitinimo elemento vietose, kur jį veiktų karštis, tiesioginiai saulės spinduliai ar ugnis. Nesukelkite trumpojo jungimo, neardykite ir neperkaitinkite maitinimo elementų.

DÉMESIO: Jei maitinimo elementas jdëtas netinkamai, kyla sprogimo pavojus. Naudokite tik tokius pačius arba atitinkamo tipo maitinimo elementus.

TURINYS

01 Komponentų patikrinimas 6

02 Gaminio apžvalga 7

Priekinis / viršutinis „Soundbar“ skydelis 7

Apatinis „Soundbar“ skydelis 7

03 „Soundbar“ garsiakalbio nuotolinio valdymo pulto naudojimas 9

Baterijų įdéjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)....9

Kaip naudotis nuotolinio valdymo pultu 9

„Active Voice Amplifier“ (AVA) 10

Pasléptų mygtukų naudojimas (mygtukai su keliomis funkcijomis)....10

Skirtingų režimų garso efektų išvesties techniniai duomenys 11

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu.... 11

04 „Soundbar“ prijungimas 12

Maitinimo ir jrenginių prijungimas 12

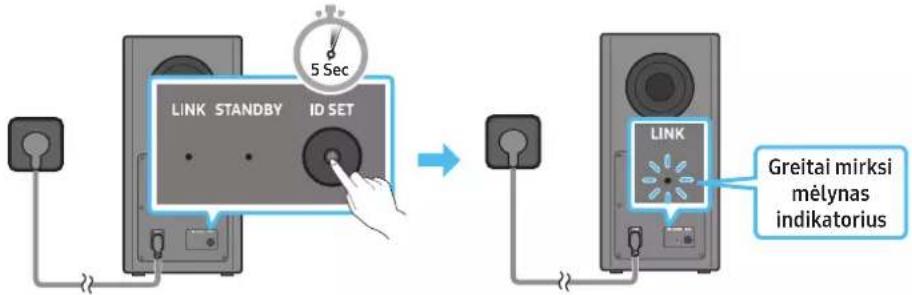

- Žemujų dažnių garsiakalbio prijungimas rankiniu būdu....12

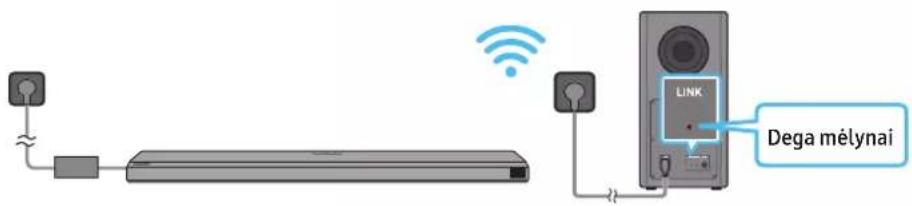

- LED indikatorių lemputės galinėje žemųjų dažnių garsiakalbio dalyje ....13

SWA-9500S (parduodamas atskirai) prijungimas prie „Soundbar“ 14

05 Laidinis prijungimas prie televizoriaus 15

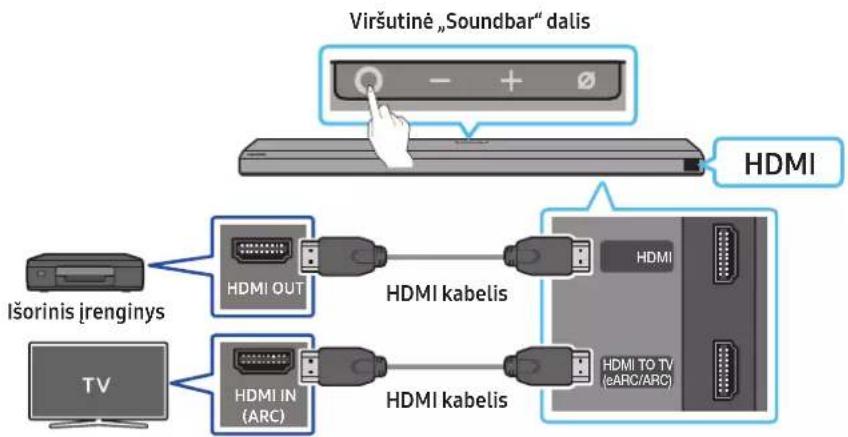

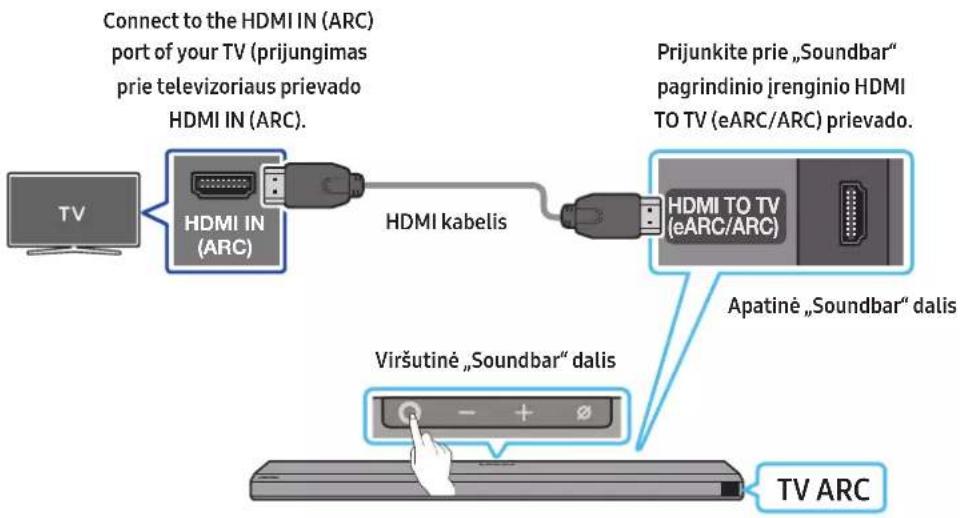

1 būdas. Prisijungimas su HDMI....15

- Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas 15

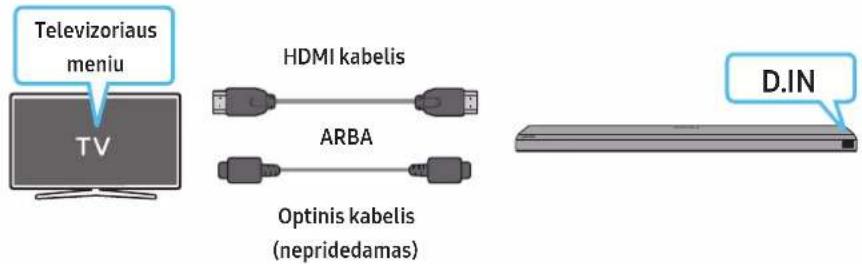

2 būdas. Prijungimas naudojant optinį kabelį 16

06 Belaidis prijungimas prie televizoriaus 17

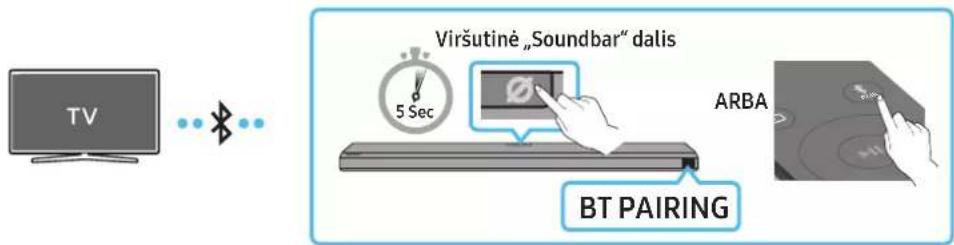

1 būdas. Prijungimas per „Bluetooth“ 17

2 būdas. Prijungimas naudojant „Wi-Fi“ 18

07 Išorinio jrenginio prijungimas 19

1 būdas. Prijungimas naudojant HDMI laidą (gebantį atkurti ir dekoduoti „Dolby Atmos“). 19

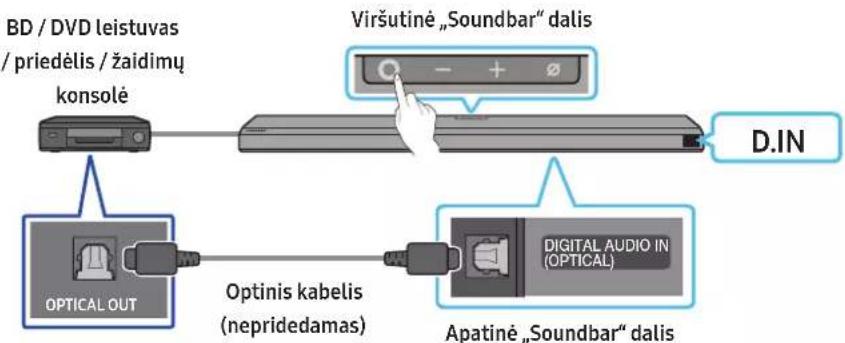

2 būdas. Prijungimas naudojant optinį kabelį 20

08 Mobiliojo jrenginio prijungimas 21

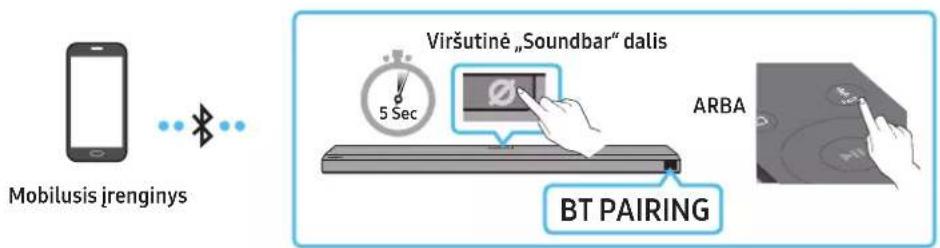

1 büdas. Prijungimas per „Bluetooth“ 21

2 büdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas) 22

Darbo su „Amazon Alexa“ (integruotaja „Alexa“) pradžia....23

Darbo su „Alexa“ „Amazon“ gaminyje pradžia (veikia su „Alexa“) 24

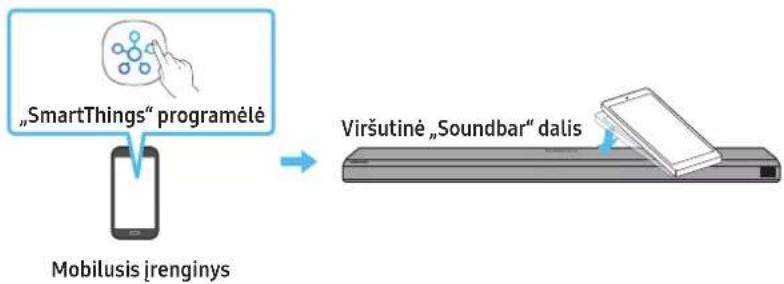

„Tap Sound“ funkcijos naudojimas....25

09 Prisijungimas prie „Apple AirPlay 2“ 26

Prijungimas ir naudojimas su „Apple“ produktu 26

10 Sieninio laikiklio montavimas 27

Su jrengimu susijusios atsargumo priemonės....27

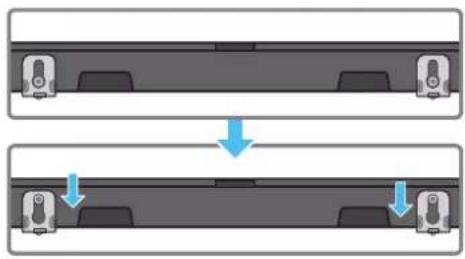

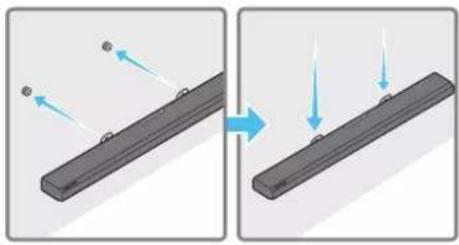

Tvirtinimo prie sienos komponentai....27

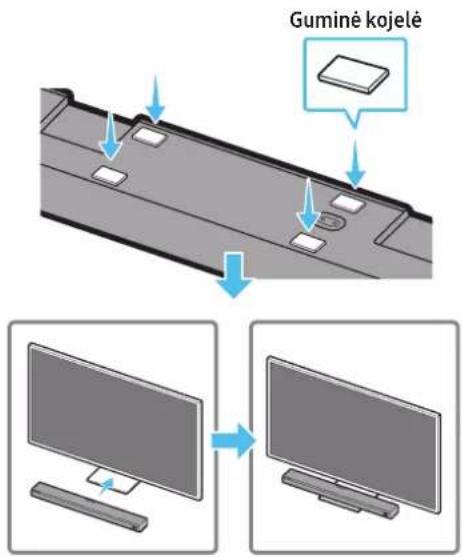

11 „Soundbar“ garsiakalbio montavimas virš televizoriaus stovo 28

Komponentai....28

12 Programinės įrangos atnaujinimas 29

Automatinis naujinimas....29

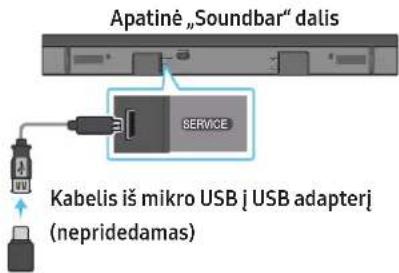

Naujinimas naudojant USB 29

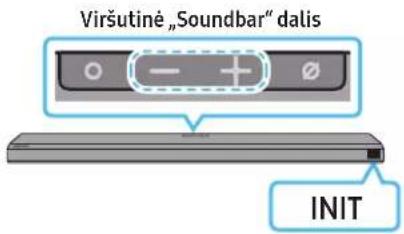

Inicijavimas 30

13 Trikčių šalinimas 30

14 Licencija 32

15 Atvirojo kodo licencijos pranešimas 32

16 Svarbios pastabos apie paslaugą 32

17 Specifikacijos ir vadovas 33

Specifikacijos....33

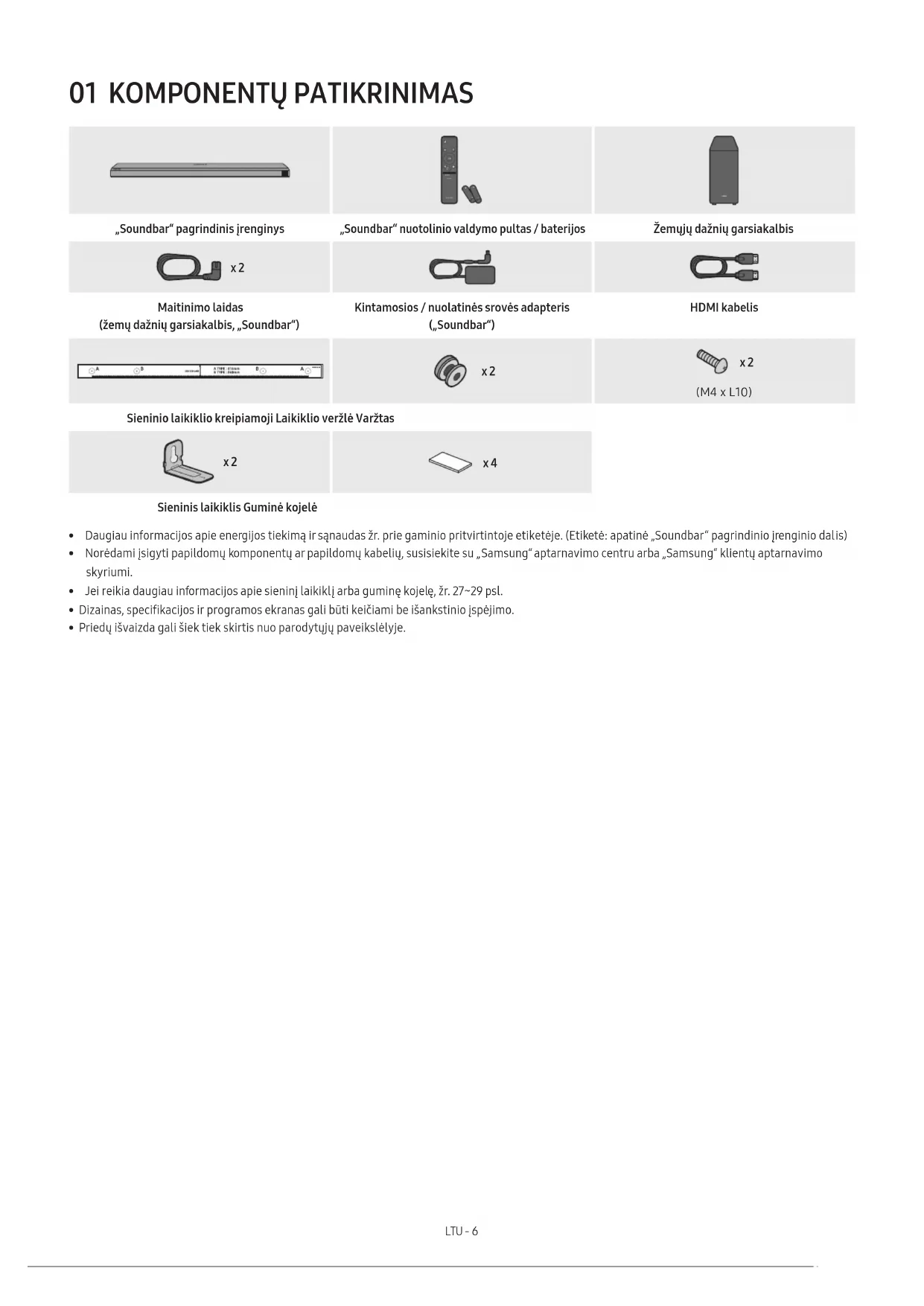

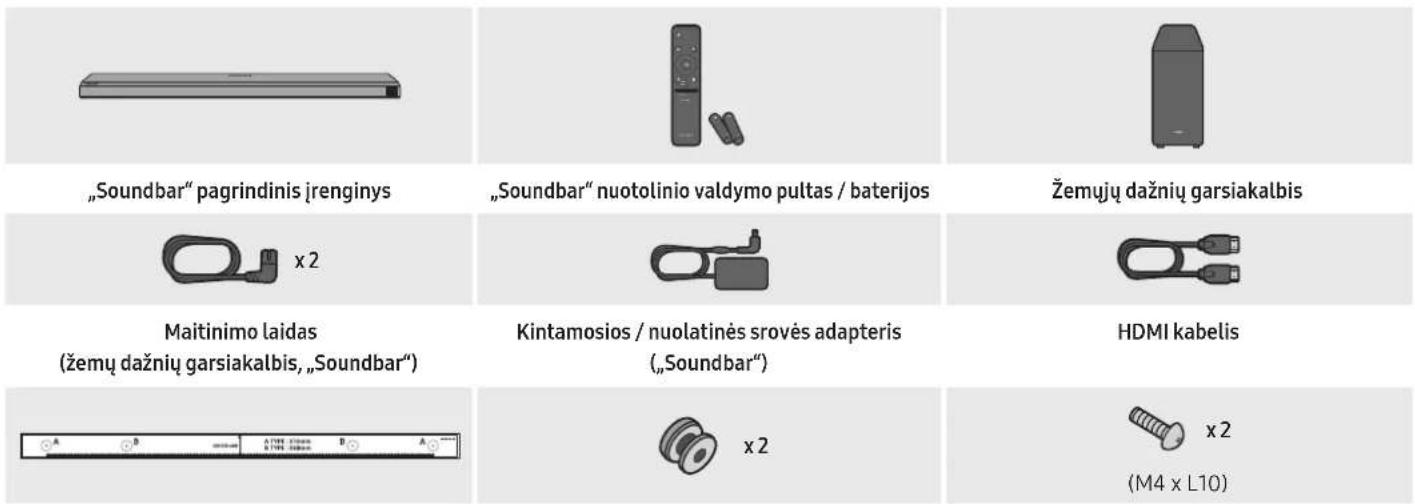

01 KOMPONENTŲ PATIKRINIMAS

Sieninio laikiklio kreipiamoji Laikiklio veržlė Varžtas

Sieninis laikiklis Guminė kojelė

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: apatinė „Soundbar“ pagrindinio jrenginio dalis)
• Norėdami įsigyti papildomų komponentų ar papildomų kabelių, susisiekite su „Samsung“ aptarnavimo centru arba „Samsung“ klientų aptarnavimo skyriumi.
• Jei reikia daugiau informacijos apie sieninį laikiklj arba guminę kojelę, žr. 27\~29 psl.
• Dizainas, specifikacijos ir programos ekranas gali būti keičiami be išankstinio įspėjimo.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.

02 GAMINIO APŽVALGA

Priekinis / viršutinis „Soundbar“ skydelis

1	○ (Daugiafunkcis) mygtukasBudėjimo režime paspauskite ○ (Daugiafunkcis) mygtuką, norėdami jjungti „Soundbar”Paspauskite ○ (Daugiafunkcis) mygtuką, norėdami pakeisti įvesties šaltinį.
2	— + (Garsumo) mygtukasSureguliuokite garsuma.

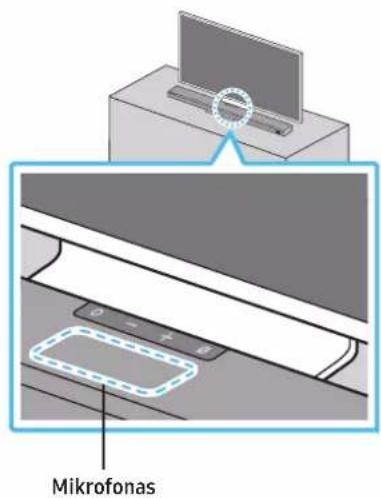

3	∅ (Mikrofonas jj./išj.) mygtukasPaspauskite mygtuką, kad jjungtumėte arba išjungtumėte mikrofoną.
4	EkranasRodoma gaminio būsena ir dabartinis veikimo režimas.D.IN → HDMI → Wi-Fi → BT

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sekundžių.
• Išjungus ši jrenginj, garsas pasigirs po 4–5 sekundžių.
• Jei TV ir „Soundbar“ skleidžia garsus, eikite i televizoriaus garso meniu nustatymai ir pakeiskite televizoriaus garsiakalbj i išorinis garsiakalbis.

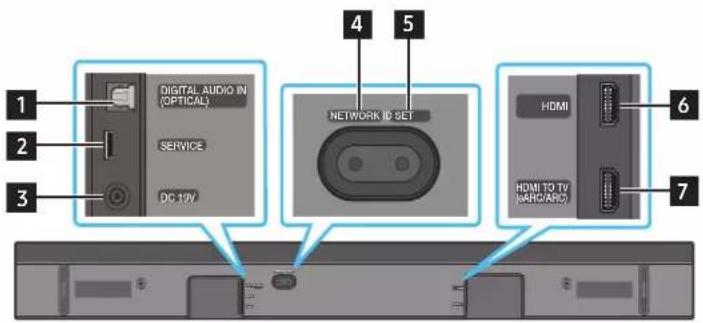

Apatinis „Soundbar“ skydelis

1 DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties. (Žr. 20 psl.)

2 SERVICEPrijunkite USB atmintinę, kad atnaujintumėte produkto programinę įrangą.

3 DC 19V (maitinimo tiekimas)Prijunkite kintamosios / nuolatinės srovės adapterį. (Žr. 12 psl.)

4 NETWORKPaspauskite ir prijunkite prie belaidžio tinklo („Wi-Fi“) naudodamiesi „SmartThings“ programa.

5 D SETPaspauskite ir belaidžiu ryšiu prijunkite „Soundbar“ prie erdvinio garso ir žemųjų dažnių garsiakalbių. (Erdvinis garsiakalbis parduodamas atskirai.)

6 HDMIPriimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį.Prijunkite prie išorinio įrenginio HDMI išvesties. (Žr. 19 psl.)

7 HDMI TO TV (eARC/ARC)

Prijunkite prie televizoriaus HDMI lizdo. (Žr. 15 psl.)

• Norédami išjungti kintamosios arba nuolatinės srovės maitinimo adapterio maitinimo laidą iš sieninio elektros lizdo, ištraukite kištuką. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol bus prijungti visi komponentai.

03 „SOUNDBAR“ GARSIAKALBIO NUOTOLINIO VALDYMO PULTO NAUDOJIMAS

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Stumkite galinj gaubtą rodyklės kryptimi, kol jį visiškai nuimsite. Idėkite 2 AA tipo baterijas (1,5 V) teisingai pasirinkdami poliškumo kryptį. Slinkite maitinimo elementų dangtelį atgal į vietą.

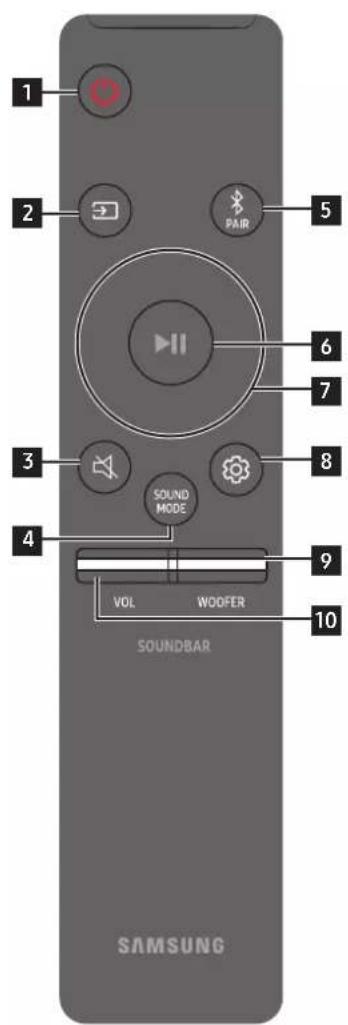

Kaip naudotis nuotolinio valdymo pultu

1	Jj./išj. mygtukas	Jjungia ir išjungia „Soundbar“ garsiakalbj.Funkcija „automatinis išjungimas”Irenginys automatiškai išjungiamas toliau nurodytais atvejais:Režimu D.IN / HDMI / Wi-Fi / BT, jei 18 minučių nėra garso signalo.
2	Šaltinis	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.
3	Nutildyti	Paspauskite mygtuką (Nutildyti), kad išjungtumėte garsą.Paspaudę jį dar kartą, garsą jjungsite.
4	SOUND MODE	Pageidaujamą garso režimą galite nustatyti pasirinkdami STANDARD,SURROUND, GAME PRO arba ADAPTIVE SOUND.STANDARDAtkuria originalų garsą.SURROUNDUžtikrina už standartinį platesnį garso lauką.GAME PROAtkuria stereoskopinį garsą, kad žaisdami galėtumėte pasinerti į veiksmą.ADAPTIVE SOUNDIšanalizuoja turinį realiuoju laiku ir pagal turinio charakteristikas automatiškai parenka optimalų garso lauką.
5	Bluetooth PAIR	„Soundbar“ įrenginyje jjunkite „Bluetooth“ susiejimo režimą. Paspauskite mygtuką ir palaukite, kol „BTPAIRING“ ekrane bus prisijungta prie naujo „Bluetooth“ įrenginio.
6	Leisti / pristabdyti	Paspausdami mygtuką galite leisti arba pristabdyti muziką.

7	Aukštyn / žemyn / kairėn / dešinėn	Paspauskite nurodytas sritis, kad pasirinktumėte aukštyn / žemyn / į kairę / į dešinę.Paspaudę mygtuką aukštyn / žemyn / kairėn / dešinėn pasirinkite arba nustatykite funkcijas.praleisti muzikąPaspauskite mygtuką į dešinę, kad pasirinktumėte kitą muzikos failą. Paspauskite mygtuką į kaire, kad pasirinktumėte ankstesnį muzikos failą.ID SETŠią parinktį naudokite, kai neprijungtas žemųjų dažnių garsiakalbis arba erdvinio garso garsiakalbis.Kai įrenginys išjungtas, paspauskite ir nuspađę palaikykite 5 sekundes mygtuką aukštyn, kad galėtumėte atlikti ID SET. (Žr. 13 psl.)
8	Garso valdymas	Paspaudus, garso nustatymo elementai, pvz., AVA, TREBLE, BASS, SYNC, CENTER LEVEL, FRONTTOPLEVEL, ir VIRTUAL ON/OFF rodomi nuosekliai. Pageidaujamas elementas gali būti sureguliuotas naudojant mygtukus aukštyn / žemyn.Norėdami valdyti aukštus garso tonus arba žemų dažnių garsus, „Sound Settings“ (garso nustatymai) pasirinkite TREBLE arba BASS, tada mygtukais aukštyn / žemyn nustatykite garsumą nuo -6 iki +6.Paspauskite ir nuspađę palaikykite 5 sekundes mygtuką ⚫(garso valdymas), kad nustatytumėte kiekvienos dažnių juostos garsą. Mygtukais į kaire / į dešinę galite pasirinkti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ir10 kHz dažnius, o mygtukais aukštyn / žemyn kiekvieną dažnj galite nustatyti nuo -6 iki +6.(Įsitikinkite, kad garso režimas nustatytas kaip „STANDARD”).Norėdami valdyti kiekvieno garsiakalbio garsumą, „garso nustatymai“ pasirinkite CENTER LEVEL arba FRONT TOP LEVEL, tada mygtukais aukštyn / žemyn nustatykite garsumą nuo -6 iki +6.Jei televizoriuje rodomas vaizdas ir iš „Soundbar“ skleidžiamas garsas néra sincronizuoti, „garso valdymas“ pasirinkite SYNC į mygtukais aukštyn / žemyn nustatykite garso delsą 0-300 milisekundžių.SYNC palaiko tik kelios funkcijos.Jei erdvinio garso garsiakalbiai prijungti, pasirinkite REAR LEVEL, REAR TOP LEVEL, tada mygtukais aukštyn / žemyn nustatykite garsumo lygį nuo -6 iki +6.Garsiakalbio funkciją VIRTUAL galima ON / OFF mygtukais aukštyn / žemyn.
9	ŽEMŲ DAŽNIŲ GARSIAKALBIO LYGIS	Paspauskite mygtuką aukštyn arba žemyn, kad nustatytumėte žemų dažnių garsiakalbio (žemųjų dažnių) lygį iki -12 arba nuo -6 iki +6 Paspauskite mygtuką, jei norite nustatyti žemų dažnių garsiakalbio garsumo lygį j 0 (numatytasis).
10	GARSUMO	Paspaudę mygtuką aukštyn arba žemyn pakoreguosite garsumą.NutildytiPaspauskite mygtuką VOL, kad išjungtumėte garsą. Paspaudę jj dar kartą, garsą jjungsite.

„Active Voice Amplifier“ (AVA)

• Analizuoja triukšmą realiuoju laiku, kai paleistas „Soundbar”, kad visada būtų aiškiai girdimas balso garsas.
• Analizės metu nejrašyta jokių duomenų.

Paslėptų mygtukų naudojimas (mygtukai su keliomis funkcijomis)

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas Funkcija
WOOFER (aukštyn)	Televizoriaus nuotolinio valdymo pulto jjungimas / išjungimas (budėjimo režimas)	puslapis 11
Aukštyn ID SET puslapis 13
(Garso valdymas)	7 juostų glodintuvas puslapis 10

Skirtingų režimų garso efektų išvesties techniniai duomenys

Efektas Ivestis		Išvestis
		Tik su žemujų dažnių garsiakalbiu	Su žemujų dažnių garsiakalbiu ir belaidžiu galinių garsiakalbių rinkiniu
STANDARD	2.0 kan. 2.1 kan. 2.1 kan.
	5.1 kan. 3.1 kan. 5.1 kan.
SURROUND	2.0 kan. 3.1.2 kan 5.1.4 kan
	5.1 kan. 3.1.2 kan 5.1.4 kan
GAME PRO	2.0 kan. 3.1.2 kan 5.1.4 kan
	5.1 kan. 3.1.2 kan 5.1.4 kan
ADAPTIVE SOUND	2.0 kan. 3.1.2 kan 5.1.4 kan
	5.1 kan. 3.1.2 kan 5.1.4 kan

• Kai jvesties šaltinis yra „Dolby Atmos®“, DTS:X, tik žemų dažnių garsiakalbio sąranka transliuoja 3.1.2 kanalo garsą, o žemų dažnių garsiakalbio ir belaidžio galinio garsiakalbio komplektas transliuoja 5.1.4 kanalo garsą.
  „Samsung“ belaidžio galinio garsiakalbio komplektą galima jsigyti atskirai. Jei norite jsigyti komplektą arba žemujų dažnių garsiakalbj, kreipkitės į pardavėją, iš kurio jsigijote „Soundbar“ garsiakalbj.
• Kai jjungtas režimas STANDARD, erdvinio garso garsiakalbiai nekurs garsų 2 kanalų išvesčiai. Kad jjungtumėte erdvinio garso garsiakalbius, pakeiskite efektų režimą į SURROUND.

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu

„Soundbar“ garsumą reguliuokite naudodami televizoriaus nuotolinio valdymo pultą.

• Šią funkciją galima naudoti tik su IR nuotolinio valdymo pulteliais. „Bluetooth“ nuotolinio valdymo pultai (nuotolinio valdymo pultai, kuriems reikalingas susiejimas) nepalaikomi.

• Norėdami naudoti šią funkciją, nustatykite televizoriaus garsiakalbj išorinis garsiakalbis.
  • Gamintojai, kurie palaiko šią funkciją: „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

• Išjunkite „Soundbar“.

• Paspauskite ir laikykite nuspaudę 5 sekundes mygtuką WOOFER.

Kiekvieną kartą paspaudus ir 5 sekundes nuspaudus palaikius mygtuką WOOFER, reżimai perjungiami tokia tvarka: „OFF-TV REMOTE“ (numatytasis reżimas), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Nuotolinio valdymo pultomygtukas		Ekranas Büsena
		(Numatytasis režimas)	Išjungia televizoriaus nuotolinio valdymo pultą.
			Jlungia „Samsung" televizoriaus IR spindulių nuotolinio valdymo pultą.
			Jungia trečiųjų šalių televizorių IR spindulių nuotolinio valdymo pultus.

04 „SOUNDBAR“ PRIJUNGIMAS

Maitinimo ir jrenginių prijungimas

Naudodami maitinimo komponentus, toliau nurodyta tvarka prijunkite žemų dažnių garsiakalbj ir „Soundbar“ prie elektros lizdo.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio priklijuotą etiketę. (Etiketė: apatinė „Soundbar” pagrindinio įrenginio dalis)

1. Prijunkite maitinimo laidą prie żemujų dažnių garsiakalbio.

Galinė žemųjų dažnių garsiakalbio dalis

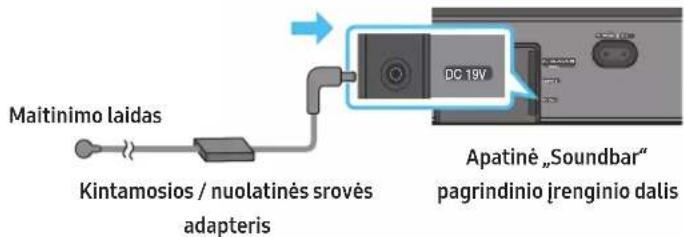

1. Pirmiausia maitinimo laidą prijunkite prie kintamosios / nuolatinės srovės adapterio. Prijunkite kintamosios / nuolatinės srovės adapterį (su maitinimo laidu) prie „Soundbar“.

1. Prijunkite maitinimą prie „Soundbar“ ir žemųjų dažnių garsiakalbio. Žemųjų dažnių garsiakalbis yra automatiškai prijungiamas, kai įjungiamas „Soundbar”.

PASTABA

• Prijunkite žemujų dažnių garsiakalbio maitinimą prieš prijungdami prie „Soundbar“. Jjungus „Soundbar“, žemujų dažnių garsiakalbis bus jjungtas automatiškai.
• Jei gaminiui esant jjungtam atjungsite ir vėl prijungsite maitinimo laidą, „Soundbar“ automatiškai įsijungs.
• Įsitikinkite, kad kintamosios / nuolatinės srovės adapteris padėtas ant stalo arba grindų. Jei kintamosios / nuolatinės srovės adapteris kabės, o kintamosios srovės laido įvadas bus pakreiptas į viršų, į adapterį gali patekti vandens arba kitų pašalinių medžiagų ir gali sutrikti adapterio veikimas.

Žemujų dažnių garsiakalbio prijungimas rankiniu būdu

Prieš atlikdami prijungimą rankiniu būdu, atlikite toliau nurodytus veiksmus.

• Patikrinkite, artinkamai prijungti „Soundbar“ ir žemujų dažnių garsiakalbio maitinimo laidai.

• Isitikinkite, ar „Soundbar“ išjungtas.

• Išjunkite „Soundbar“ maitinima.

• Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET.

- Žemujų dažnių garsiakalbio galinėje dalyje esantis raudonas indikatorius užgęsta ir pradeda mirksėti mėlynas indikatorius.

Galinė žemuju dažnių garsiakalbio dalis Galinė žemuju dažnių garsiakalbio dalis

1. Paspauskite ir nuspaudę palaikykite 5 sekundes nuotolinio valdymo pultelio mygtuką Aukštyn.

2. Trumpam „Soundbar“ ekrane parodomas pranešimas ID SET, tada jis pranyksta.

3. Baigus ID SET, „Soundbar“ automatiškai jsijungs.

1. Patikrinkite, ar LED lemputė LINK nuolat dega mėlynai (prisijungta).

LINK LED indikatorius nustoja mirksėti ir pradeda nuolat šviesti mėlynai, kai „Soundbar” prijungiamas prie belaidžio ryšio žemujų dažnių garsiakalbio.

LED indikatorių lemputės galinėje žemųjų dažnių garsiakalbio dalyje

LED Büsena Aprašas Sprendimas
	Šviečia	Sėkmingai prisijungta (įprastas veikimas)	-
	Mirksi Ryšys at kuriamas		Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar” įrenginio arba palaukite apie 5 min. Jei mirksėti nenustoja, pabandykite žemųjų dažnių garsiakalbį prijungti rankiniu būdu. (Žr. 12 psl.)
	Šviečia	Budėjimo režimas („Soundbar“ pagrindinis įrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ įrenginio.
		Nepavyko prisijungti	Prijunkite dar kartą. Rankinio prijungimo instrukcijas žr. 12 psl.
	Mirksi Gedimas		Žr. šiame vadove pateiktą „Samsung“ aptarnavimo centro informaciją.

PASTABA

• Jei pagrindinis jrenginys jjungtas, belaidis žemų dažnių garsiakalbis pradės veikti delsos režimu, o STANDBY LED žemų dažnių garsiakalbio užpakalinėje dalyje kelis kartus sumirksės mėlynai, tada pradės šviesti raudonai.
• Jei šalia „Soundbar“ naudosite jrenginj, kuris naudoja tą patj dažnj kaip ir „Soundbar“, susidarę trikdžiai gali pertraukinėti garsą.

- Maksimalus pagrindinio jrenginio belaidžio signalo transliavimo atstumas yra 10 metru, tačiau jis gali skirtis priklausomai nuo aplinkos, kurioje naudojamas jrenginys. Jei tarp pagrindinio jrenginio ir belaidžio žemų dažnių garsiakalbio stovi plieninė-betoninė ar metalinė siena, sistema iš viso gali neveikti, nes belaidis signalas negali prasiskverbti pro metalą.

DÉMESIO

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemųjų dažnių garsiakalbį. Laikykite įrenginį toliau nuo vandens ir drėgmės.
• Kad garsas būtų optimalus, įsitikinkite, kad aplink belaidį žemų dažnių garsiakalbį ir belaidžio imtuvo modulį (parduodamas atskirai) nėra kliūčių.

SWA-9500S (parduodamas atskirai) prijungimas prie „Soundbar“

Išplėskite iki tikro belaidžio erdvinio garso „Samsung“ belaidžio galinio garsiakalbio rinkinį (SWA-9500S, parduodamas atskirai) prijungdami prie „Soundbar“.

Daugiau informacijos apie prijungimą žr. „Samsung“ belaidžio galinio garsiakalbio rinkinio vadove.

05 LAIDINIS PRIJUNGIMAS PRIE TELEVIZORIAUS

1 būdas. Prisijungimas su HDMI

DÉMESIO

• Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas.
• Jei HDMI laidu sujungiate televizorių ir „Soundbar“, junkite prie jungčių, kurios pažymėtos ARC. Kitu atveju televizoriaus garsas gali neveikti.
  • Rekomenduojamas High Speed HDMI Cable with Ethernet.

Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas

1. Kai „Soundbar“ irtelevizorius išjungti, prijunkite HDMI laidą taip, kaip parodyta paveikslélyje.
2. Ijunkite „Soundbar“ ir televizorių.
3. „Soundbar“ pagrindinio jrenginio ekrano lange rodoma „TV ARC“ ir televizoriaus garsas atkuriamas per „Soundbar“.

- Jei nėra televizoriaus garso, paspauskite mygtuką (Daugiafunkcis) „Soundbar” viršuje arba mygtuką (šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą D.IN. Ekrane eilės tvarka rodomi „D.IN” ir „TV ARC”; televizoriaus garsas veikia.

- Prijungiant televizorių, kuris palaiko funkcija „eARC“, „eARC“ yra rodomas ekrane bei yra girdimas garsas.

- Jei norite prisijungti su „eARC“, televizoriaus meniu turi būti jjungta funkcija „eARC“. Daugiau informacijos apie nustatymą pateikiama televizoriaus naudotojo vadove. (pvz., „Samsung“ televizorius: Pagrindinis (☑) → Nustatymai (☑) → Garsas → Eksperto nustatymai → Režimas „HDMI-eARC“ (automatinis)

- Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TVARC“, patikrinkite, ar HDMI laidas prijungtas prie tinkamo lizdo.

- Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygj.

PASTABA

• Kai HDMI ARC („Audio Return Channel“) palaikantį televizorių prijungiate prie „Soundbar“ HDMI laidu, skaitmeninius vaizdo įrašų ir garso duomenis galima perduoti neprijungiant atskiro optinio laido.
• Rekomenduojame naudoti bešerdj HDMI kabelj, jei jmanoma. Jei norite naudoti šerdinj HDMI kabelj, naudokite mažesnio nei 14 mm skersmens laidą.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.
• Kai transliacijos garsas yra užkoduotas „Dolby Digital“, o „Digital Output Audio Format“ televizoriuje nustatytas kaip PCM, rekomenduojame pakeisti nustatymą i „Dolby Digital“. Kai pakeisite televizoriaus nustatymą, galėsite mégautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)

2 būdas. Prijungimas naudojant optinį kabelį

Ką patikrinti prieš prijungiant

• Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas.
• Naudodami optinj kabelj, ant kurio galų yra dangteliai, būtinai juos nuimkite.

1. Kai televizorius ir „Soundbar“ yra išjungti, sujunkite „Soundbar“ DIGITAL AUDIO IN (OPTICAL) lizdą ir televizoriaus OPTICAL išvesties lizdą optiniu laidu (nepridedamas), kaip tai parodyta paveikslėlyje.
2. Ijunkite „Soundbar“ ir televizorių.
3. Paspauskite mygtuką 📄 (Daugiafunkcis) „Soundbar” viršuje arba mygtuką ➞ (šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „D.IN”.
4. Televizoriaus garsas atkuriamas per „Soundbar“.

„Q-Symphony“ funkcijos naudojimas

Naudojant „Q-Symphony“, „Soundbar“ sinchronizuojama su „Samsung“ televizoriumi, kad garsas būty leidžiamas per du jrenginius ir būty užtikrintas optimalus erdvinis efektas. Prijungus „Soundbar“, televizoriuje meniu "TV+„Soundbar"" atsiranda po Garso išvestis meniu. Pasirinkite reikiamą meniu.

- Televizoriaus meniu pavyzdys: TV + [AV] „Soundbar“ serijos pavadinimas (HDMI)

PASTABA

• Funkcija gali veikti pagal televizoriaus palaikomą kodeką.
• Ši funkcija palaikoma tik tada, kai prijungtas HDMI kabelis arba optimis kabelis (nepridedamas).
• Šią funkciją galima naudoti kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose.

„Spacefit“ garso naudojimas

Pateikiama optimizuota garso kokybė analizuojant klausymo erdves.

Norėdami jjungti šią funkcija, „Samsung TV“ meniu jjunkite režimą Adaptive Sound+.

(Pagrindinis ( → Nustatymai ( ◎ Bendrieji → „Intelligent Mode“ nustatymai → Adaptive Sound+)

PASTABA

• Televizoriuje jungus režimą Adaptive Sound+, garso režimas „Soundbar“ bus automatiškai pakeistas į Adaptive Sound+.
• Ši funkcija veikia, kai „Soundbar“ yra prijungtas prie kai kurių „Samsung“ televizorių.

06 BELAIDIS PRIJUNGIMAS PRIE TELEVIZORIAUS

1 būdas. Prijungimas per „Bluetooth“

Kai „Samsung“ televizorius prijungiamas per „Bluetooth“, stereogarsu galite mégautis be jokios laidų raizgalynės.

• Vienu metu galima prijungti tik vieną „Samsung“ televizorių.
• Galima prijungti „Samsung“ televizorių, kuris palaiko „Bluetooth“. Patikrinkite televizoriaus techninius duomenis.

Prijungimas pirmą kartą

1. Paspauskite mygtuką ✝ PAIR „Soundbar“ nuotolinio valdymo pultelyje, kad patektumėte i režimą „BT PAIRING“.

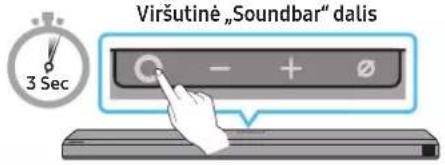

(ARBA) a. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT“.

„BT“ automatiškai perkelias sekundes pasikeičia j „BT PAIRING“ arba pasikeičia j „BT READY“, jei prijungtas įrašas.
b. Kai pasirodo užrašas „BT READY“, paspauskite ir nuspaudę palaikykite 5 sekundes mygtuką (Mikrofonas jj./išj.) „Soundbar“ viršuje, kad būty rodomas užrašas „BT PAIRING“.

1. „Samsung“ televizoriuje pasirinkite „Bluetooth“ režimą.

(pvz., Pagrindinis (☑) → Nustatymai (☑) → Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas → „[AV] Samsung Soundbar“ Q800A / Q810A („Bluetooth“))

1. IŠ televizoriaus ekrane rodomo sąrašo pasirinkite „[AV] Samsung Soundbar Q800A / Q810A“.

Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas „Reikia susieti“ arba „Susieta“. Jei norite prijungti „Samsung“ televizorių prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.

- Kai „Samsung“ televizorius prijungtas, „Soundbar“ priekiniame ekrane parodoma [Televizoriaus pavadinimas] → „BT“.

1. Dabar „Samsung“ televizoriaus garsą galite girdėti per „Soundbar“.
2. Kai prijungete „Soundbar“ garsiakalbj prie „Samsung“ televizoriaus pirmą kartą, prijungdami iš naujo naudokite režimą „BT READY“.

Jei jrenginio nepavyksta prijungti

• Jei mobiliajame jrenginyje, garsiakalbių sąraše jau yra „Soundbar“ (pvz., „[AV] Samsung Soundbar Q800A / Q810A“), jį ištrinkite.
  • Tada pakartokite 1–3 veiksmus.

„Soundbar“ garsiakalbio atjungimas nuo „Samsung“ televizoriaus

Paspauskite mygtuką (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką (šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte kitą režimą nei „BT“.

- Atjungimas šiek tiek užtrunka, nes „Samsung“ televizorius turi gauti atsakymą iš „Soundbar“ garsiakalbio. (Reikalingas laikas gali skirtis ir priklauso nuo „Samsung“ televizoriaus modelio.)

Kuo skiriasi BT READY ir BT PAIRNG?

• BT READY : Šiuo režimu galite iš naujo prijungti bet kurj anksčiau prijungtą „Samsung“ televizorių arba mobilujį įrenginį.
• BTPAIRING : Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio.

(Paspauskite mygtuką ♦ PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☎ (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra “BT” režime.)

Pastabos apie „Bluetooth“ ryši

• Suraskite 1 m atstumu esanti nauja irenginj ir prijunkite ji naudodami „Bluetooth“ ryšj.
• Jei prijungiant „Bluetooth“ jrenginj prašoma jvesti PIN kodą, jveskite <0000>.
• Parengties büsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

• Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

• Jei aplink „Soundbar“ yra stiprus elektros laukas.

• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.
• Jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar” pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

2 būdas. Prijungimas naudojant „Wi-Fi“

Ką patikrinti prieš prijungiant

• „Wi-Fi“ ryšys galimas tik „Samsung“ televizorije.
• Patikrinkite, ar belaidis maršruto parinktuvas („Wi-Fi“) jjungtas ir ar televizorius prijungtas prie maršruto parinktuvo.
• Televizorius ir „Soundbar“ turi būti prijungti prie to paties belaidžio tinklo („Wi-Fi“).
• Jei jūsų belaidžio ryšio maršruto parinktuvas („Wi-Fi“) naudoja DFS kanalą, negalėsite užmegzti „Wi-Fi“ ryšio tarp televizoriaus ir „Soundbar“. Norėdami gauti daugiau informacijos, susisiekite su savo interneto paslaugų teikėju.
• Kadangi meniu gali skirtis priklausomai nuo pagaminimo metų, žr. savo televizoriaus vadovą.

• Norėdami per „Wi-Fi“ ryšj prijungti televizorių prie „Soundbar“, pirmiausia prijunkite „Soundbar“ prie belaidžio ryšio maršruto parinktuvo. Informacijos apie tai, kaip užmegzti „Wi-Fi“ ryšj, rasite 22 psl.

• Daugiau informacijos apie „Wi-Fi“ ryšio užmezgimą su „Soundbar“ rasite 22 psl., skyriuje „2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)”.

• Pakeiskite televizoriaus jvesties šaltinj naudodami „Soundbar“ garso meniu.

- „Samsung“ televizoriai, išleisti 2017 m. ar vėliau

Pagrindinis (n) → Nustatymai (♂) → Garsas → Garso išvestis → „[AV] Samsung Soundbar“ Q800A / Q810A („Wi-Fi“))

07 IŠORINIO JRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas naudojant HDMI laidą (gebantį atkurti ir dekoduoti „Dolby Atmos“)

Ką patikrinti prieš prijungiant

• Jei garso išvesties parinktyse yra parinktis „Antrinis garsas“, įsitikinkite, kad ši parinktis yra išjungta.
• Isitikinkite, kad turinys palaiko „Dolby Atmos®“.

1. HDMI kabeliu prijunkite išorinio jrenginio HDMI OUT prievadą ir HDMI prievadą, esantį „Soundbar“ apačioje.
2. HDMI kabeliu prijunkite televizoriaus HDMI IN prievadą ir HDMI TO TV (eARC/ARC) prievadą, esantį „Soundbar“ apačioje.
3. Ijunkite „Soundbar“, televizorių ir išorinį įrenginį.
4. Paspauskite mygtuka 🟢 (Daugiafunkcis) „Soundbar” viršuje arba mygtuka 🟣 (šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „HDMI”.
5. „Soundbar“ ekrane rodoma, kad šiuo metu yra pasirinktas „HDMI“ režimas ir „Soundbar“ pradeda leisti garsus.

PASTABA

• Naudojant „Dolby Atmos®“: Jei įvesties šaltinis yra „Dolby Atmos®“, išvedama 3.1.2 kan.
• Kai „Dolby Atmos®“ suaktyvintas, priekiniame ekrane rodomas užrašas „DOLBY ATMOS“.
• „Dolby Atmos®“ konfigūravimas BD leistuve ar kitame įrenginyje

Eikite j BD grotuvo ar kito jrenginio nustatymų meniu ir atidarykite garso išvesties parinktis ir jsitikinkite, kad yra pasirinkta „Bitstream“ parinktis „be kodavimo“. Pvz., „Samsung“ BD leistuve eikite j „Pradžios meniu“ → „Garsas“ → „Skaitmeninė išvestis“ ir pasirinkite „Bitstream“ (neapdorotas).

Palaikoma UHD signalų specifikacija (3840 x 2160p)

Kadru dažnis (kadr. / sek.)	Spalvų gylis RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitai O O O O
	10 bitų --	O O
	12 bitų	--	O O
120	8 bitai	-	-	-	-
	10 bitų --	--

• Palaikomos specifikacijos gali skirtis priklausomai nuo prijungto išorinio jrenginio ar naudojimo sąlygų.

2 būdas. Prijungimas naudojant optinį kabelį

1. Optiniu laidu (nepridedamas) prijunkite pagrindinio „Soundbar“ bloko jvesti DIGITAL AUDIO IN (OPTICAL) ir išorinio jrenginio prievada OPTICAL OUT.
2. Ijunkite „Soundbar“ ir išorini jrengini.
3. Pasirinkite režimą „D.IN“, paspauskite mygtuką ○ (Daugiafunkcis) „Soundbarviršuje arba mygtuką ➞ (šaltinis) nuotolinio valdymo pultelyje.
4. „Soundbar“ atkurs garsus iš išorinio jrenginio.

08 MOBILIOJO JRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas per „Bluetooth“

Prijunge mobiluji jrenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Jei susietą „Bluetooth“ jrenginį prijungiate, kai „Soundbar“ yra išjungtas, „Soundbar“ automatiškai įsijungia.

Prijungimas pirmą kartą

- Jei prijungiate prie naujo „Bluetooth“ jrenginio, jsitikinkite, kad jrenginys yra 1 m atstumu.

1. Paspauskite mygtuką *PAIR „Soundbar“ nuotolinio valdymo pultelyje, kad patektumėte i režimą „BT PAIRING“.

(ARBA) a. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT“.

„BT“ automatiškai perkelias sekundes pasikeičia j „BT PAIRING“ arba pasikeičia j „BT READY“, jei prijungtas įrašas.

b. Kai pasirodo užrašas „BT READY“, paspauskite ir nuspaudę palaikykite 5 sekundes mygtuką (Mikrofonas jj./išj.) „Soundbar“ viršuje, kad būty rodomas užrašas „BT PAIRING“.

1. Savo jrenginyje iš rodomo sarašo pasirinkite „[AV] Samsung Soundbar Q800A / Q810A“.

- Kai „Soundbar“ prijungiamas prie mobiliojo [renginio, priekiniame ekrane parodoma [Mobiliojo [renginio pavadinimas] → „BT“.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

- Kai prijungete „Soundbar“ garsiakalbj prie mobiliojo jrenginio pirmą kartą, norédami prisijungti iš naujo naudokite režimą „BT READY“.

Jei jrenginio nepavyksta prijungti

- Jei mobiliajame jrenginyje, garsiakalbių sąraše jau yra „Soundbar“ (pvz., „[AV] Samsung Soundbar Q800A / Q810A“), ji ištrinkite.

- Pakartokite 1 ir 2 veiksmus.

Kuo skiriasi BT READY ir BT PAIRNG?

- BT READY : Šiuo režimu galite iš naujo prijungti bet kurį anksčiau prijungtą „Samsung“ televizorių arba mobilųji įrenginį.

- BTPAIRING : Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio.

(Paspauskite mygtuką ➕ PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☉ (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra “BT” režime.)

Pastabos apie „Bluetooth“ ryši

• Suraskite 1 m atstumu esanti nauja irenginj ir prijunkite ji naudodami „Bluetooth“ ryšj.
• Jei prijungiant „Bluetooth“ jrenginj prašoma jvesti PIN kodą, jveskite <0000>.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

• Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

• Jei aplink „Soundbar“ yra stiprus elektros laukas.

• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.

• Jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar” pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• Negalite prijungti „Soundbar“ prie „Bluetooth“ jrenginio, kuris palaiko tik HF (laisvų rankų) funkcija.
• Prijungdami „Soundbar“ prie „Bluetooth“ jrenginio, padėkite juos kaip įmanoma arčiau vienas kito.
• Kuo didesnis atstumas tarp „Soundbar“ ir „Bluetooth“ jrenginio, tuo prastesnė garso kokybė. „Bluetooth“ ryšys gali nutrūkti, kai atstumas tarp jrenginių viršija veikimo diapazoną.
• „Bluetooth“ ryšys gali neveikti, kaip numatyta, vietose, kuriose signalas prastai priimamas.

- „Bluetooth“ jrenginys gali skleisti triukšmą ar sutrikti jo veikimas esant šioms sąlygoms:

• Kai liečiasi su „Bluetooth“ jrenginio ar „Soundbar“ signalo siųstuvu-imtuvu.
• Kampuose arba kai šalia yra kliūtis, pavyzdžiui, siena ar pertvara, dėl kurių gali įvykti elektros pokyčių.
• Kai yra veikiamas kitų gaminių, veikiančių tuo pačiu dažnių diapazonu, pavyzdžiui, medicinos įrangos, mikrobangų krosnelės ir belaidžių LAN įrenginių, skleidžiamus radijo trikdžių.

• Tokios kliūtys kaip durys ar sienos taip pat gali turēti įtakos graso kokybei, net jei įrenginiai yra netoli vienas kito.

• Atkreipkite dèmesj, kad „Soundbar“ negalima susieti su „Bluetooth“ jrenginiais, kai naudojama „Bluetooth“ parinktis.

• Šis belaidis jrenginys, kai veikia, gali sukelti elektros trukdžių.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“

Galite atjungi „Bluetooth“ jrenginj nuo „Soundbar“. Instrukcijas žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ bus atjungtas.
- „Soundbar“ atjungus nuo „Bluetooth“ jrenginio, „Soundbar“ priekiniame ekrane bus rodomas pranešimas „BT DISCONNECTED“.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Paspauskite mygtuką 📄 (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką 📄 (šaltinis) nuotolinio valdymo pultelyje, kad perjungtumėte režimą iš „BT“ („Bluetooth“).

• Atjungimas gali užtrukti, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant j „Bluetooth“ jrenginį.)
• „Soundbar“ atjungus nuo „Bluetooth“ jrenginio, „Soundbar“ priekiniame ekrane bus rodomas pranešimas „BT DISCONNECTED“.

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)

Norint prijungti „Soundbar“ prie mobiliojo jrenginio per belaidį tinklą („Wi-Fi“), reikalinga programa „SmartThings“.

Prijungimas pirmą kartą

1. Mobiliajame jrenginyje (išmaniajame telefone ar planšetėje) įdiekite ir paleiskite programą SmartThings.
2. Vadovaukitės programos ekrane pateikiamais nurodymais, kad įtrauktumėte „Soundbar“.

- Kai kuriuose jrenginiuose gali būti neparodytas automatiškai iššokantis langas (žr. toliau pateiktą antrą ekrano kopiją). Jei néra iššokančio lango, ekrane Home paspauskite „„Soundbar“ garsiakalbis pridėtas programoje.

Darbo su „Amazon Alexa“ (integruotaja „Alexa“) pradžia

• „Amazon Alexa“ – tai „Amazon“ teikiama paslauga.
• Ši funkcija gali būti nepalaikoma, priklausomai nuo modelio ar geografinės vietovės.
• Ši funkcija palaiko tik kai kurias kalbas ir palaikomos funkcijos gali skirtis priklausomai nuo geografinės vietovės.
• Norėdami sužinoti apie gaminio specifikaciją arba suderinamumą, žr. „Samsung“ svetainę (www.samsung.com).

Naudodamiesi „Alexa“ galite leisti muziką, klausytis naujienų, matyti orų prognozes ir valdyti buitinę techniką.

Norint naudoti „Amazon Alexa“ ir prijungti „Soundbar“ prie tinklo, būtina „Amazon“ paskyra.

1. Mobiliajame jrenginyje jdiekite ir paleiskite programą SmartThings.
2. Vadovaudamiesi programoje pateikiamomis instrukcijomis, iveskite „Alexa” paskyra, tada prisijunkite prie paslaugos.

1. Iškvieskite „Alexa“ arba paspauskite ir nuspaudę palaikykite 3 sekundes „Soundbar“ mygtuką O (Daugiafunkcis), kad galėtumėte naudoti „Alexa“ paslaugą.

- Paspauskite ir nuspaudę palaikykite 3 sekundes mygtuką (Daugiafunkcis), kad jjungtumėte „Alexa” balso asistentą. Paspaudę mygtuką, jjunkite balso atpažinimą ir pasakykite balso asistento vardą.

Naudokite balso komandas „Soundbar“ garsiakalbiui valdyti

Paleidiklis + komanda

Išbandykite Frazių pavyzdžiai
Garso lygio valdymas	„Alexa, padidink garsuma.“
	„Alexa, sumažink garsuma.“
Klausykitės „Amazon Music“ srautinio perdavimo turinio	„Alexa, eisk džiazo muzikos.“
Atkūrimo valdymas	„Alexa, leisk kitą daina.“
	„Alexa, sustabdyk muzika.“
	„Alexa, kaip vadinasi šį daina?“
Orų prognozė	„Alexa, kokia orų prognozė?“
Laiko planavimas	„Alexa, nustatyk laikmatį 10 minučių.“

Darbo su „Alexa“ „Amazon“ gaminyje pradžia (veikia su „Alexa“)

• Ši funkcija gali būti nepalaikoma, priklausomai nuo modelio ar geografinės vietovės.
• Ši funkcija palaiko tik kai kurias kalbas ir palaikomos funkcijos gali skirtis priklausomai nuo geografinės vietovės.
• Norėdami sužinoti apie gaminio specifikaciją arba suderinamumą, žr. „Samsung“ svetainę (www.samsung.com).
• Šią paslaugą teikia „Amazon“ ir ji bet kuriuo metu gali būti nutraukta. „Samsung“ neprisiima atsakomybės už šios paslaugos pasiekiamumą.
• „Amazon Alexa“ programos ekranas gali būti keičiamas iš anksto nejspėjus.

Prijungimas ir naudojimas su „Amazon“ produktu (Amazon Echo)

Naudokite gaminj „Amazon Echo“ ir valdykite savo „Soundbar“ bei mégaukitės „Amazon Echo“ teikiamomis muzikos paslaugomis.

Norint naudoti „Amazon Alexa“ ir prijungti „Soundbar“ prie tinklo, būtina „Amazon“ paskyra.

1. Mobiliajame jrenginyje jdiekite ir paleiskite programą SmartThings.
2. Vadovaudamiesi programoje pateikiamomis instrukcijomis, įveskite „Alexa” paskyra, tada prisijunkite prie paslaugos.

Naudokite balso komandas „Soundbar“ garsiakalbiui valdyti

- „Amazon Echo“ paslaugą su „Soundbar“ galite naudoti ribotai, priklausomai nuo muzikos. Kitas „Amazon Echo“ teikiamas paslaugas, pvz., naujienas ir orus, galima pasiekti tik naudojantis gaminiu „Amazon Echo“.

Paleidiklis + komanda + garsiakalbio pavadinimas

* Norėdami naudoti balso komandas „Soundbar“ svetainės įrenginyje

Veiksmas Balso komanda
5 garsumo lygio nustatymas	„Alexa“, nustatyk 5 garsumo lygj svetainės įrenginyje“
Garsumo lygio padidinimas	„Alexa“, padidink svetainės įrenginio garsumą“
Garso nutildymas	„Alexa“, nutildyk svetainės įrenginį“
Radijo stoties pavadinimu KISS FM klausymasis	„Alexa“, paleisk „Kiss FM“ svetainės įrenginyje“
Kitos dainos paleidimas	„Alexa“, paleisk kitą dainą per svetainės įrenginį“
Garso įrašo sustabdymas	„Alexa“, sustabdyk garso įrašą , leidžiamą svetainės įrenginyje“
Garso išjungimas	„Alexa“, išjunk svetainės įrenginį“

„Tap Sound“ funkcijos naudojimas

Bakstelékite „Soundbar“ mobiliuoju jrenginiu, kad mobiliojo jrenginio turinio garsas būtų atkuriamas per „Soundbar“.

• Ši funkcija gali būti nepalaikoma ir tai priklauso nuo mobiliojo jrenginio.
• Ši funkcija suderinama tik su „Samsung“ mobiliaisiais jrenginiais, kuriuose naudojama „Android“ 8.1 arba naujesnė versija.

1. Junkite Tap Sound funkcija mobiliajame jrenginyje.
2. Norėdami sužinoti, kaip jjungti šią funkciją, žr. „Funkcijos „Tap Sound“ jjungimas“ toliau.

3. Bakstelėkite „Soundbar“ mobiliuoju įrenginiu. Pasirodžiusiame pranešimo lange pasirinkite „Start now“. Ryšys tarp mobiliojo įrenginio ir „Soundbar“ užmezgamas naudojant „Bluetooth“.

4. Mobiliojo jrenginio turinio garso atkūrimas per „Soundbar“.

5. Ši funkcija aptinka vibraciją, kuri atsiranda jrenginiui prisilietus prie „Soundbar“, ir per „Bluetooth“ prijungia mobilujj jrenginį prie „Soundbar“.

6. Būkite atsargūs, kad bakstelėdami mobiliuoju jrenginiu nepataikytumėte į aštrų „Soundbar“ kampa. „Soundbar“ arba mobilusis jrenginys gali būti subraižytas arba pažeistas.
7. Rekomenduojama, kad mobilusis jrenginys būtų uždaromame dékle. Švelniai bakstelékite plačią viršutinę „Soundbar“ dalį nenaudodami jegos.
8. Jei norite naudoti šią funkcija, atnaujinkite SmartThings programą i naujausią versija.
   Funkcija gali būti nepalaikoma ir tai priklauso nuo programos versijos.

Funkcijos „Tap Sound“ jjungimas

Pasinaudokite programa SmartThings ir jjunkite Tap View, Tap Sound funkcijas.

1. Mobiliajame jrenginyje paleiskite SmartThings programą.
2. Programos SmartThings ekrane, rodomame mobiliajame jrenginyje, pasirinkite (≡→).
3. Nustatykite „Tap View, Tap Sound“ kaip „ljungta“, kad mobiliajam jrenginiui priartėjus prie „Soundbar“ ši funkcija veiktu. Funkcija jjungta.

PASTABA

• Kai mobilusis jrenginys veikia energijos taupymo režimu, Tap Sound funkcija neveikia.
• Tap Sound funkcija gali neveikti, jei prie „Soundbar“ garsiakalbio yra radijo trikdžius skleidžiantys jrenginiai, pvz., elektros prietaisai. Užtikrinkite, kad radijo trikdžius skleidžiantys jrenginiai būty laikomi atitinkamu atstumu nuo „Soundbar“.

09 PRISIJUNGIMAS PRIE „APPLE AIRPLAY 2“

Ši funkcija gali būti nepasiekiama kai kuriose šalyse.

Prijungimas ir naudojimas su „Apple“ produktu

• Naudodami „AirPlay 2“, galite valdyti savo namų garso sistemą „iPhone“, „iPad“, „HomePod“ ar „Apple TV“ įrenginyje.
• Šis „Samsung Soundbar“ palaiko „AirPlay 2“. Norint naudoti šią technologija, reikalinga „iOS 11.4“ arba naujesné versija.
• Patvirtinkite, kad „Soundbar“ yra prijungtas prie „Wi-Fi“. (Žr. 2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas))

PASTABA

10 SIENINIO LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar didelis drėgnumas.
• Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorį. Jeine, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
• Jsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei jmanoma, jsukite varžtus į sienos rėmus.

• Isigykite tvirtinimo varžtus pagal sienos, ant kurios norite pritvirtinti „Soundbar“, tipą ir storj.

• Skersmuo: M5
  – Ilgis: rekomenduojama 35 mm arba daugiau.

- Prieš montuodami „Soundbar“, prijunkite jrenginio laidus prie išorinių jrenginių

- Prieš tvirtindami įsitikinkite, kad įrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgį.

Tvirtinimo prie sienos komponentai

Sieninio laikiklio kreipiamoji

x2

x2
(M4 x L10)

Laikiklio veržlė Varžtas

x2
Sieninis laikiklis

1. Pridėkite sieninio tvirtinimo orientyras prie sienos paviršiaus.

2. Sieninio laikiklio kreiptuvas turi būti sulygiuotas.

3. Jei televizorius pritvirtintas prie sienos, pritvirtinkite „Soundbar“ bent 5 cm žemiau televizoriaus.

1. Sulygiuokite sieninio laikiklio kreiptuvo centrinę liniją su televizoriaus centru (jei „Soundbar” tvirtinate po televizoriumi), tada juosta pritvirtinkite sieninio laikiklio kreiptuvą prie sienos.

- Jei netvirtinate po televizoriumi, centrinę liniją nustatykite taip, kad ji būtų per tvirtinimo vietos vidurį.

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A tipas vaizdy, esančių abiejuose orientyro galuose, centra, kad pažymėtumėte angas, skirtas atraminiams varžtams, tada nuimkite sieninio tvirtinimo orientyras.

1. Naudodami tinkamo dydžio grąztą, išgręžkite angą sienoje ties kiekviena žyma.

- Jei žymės neatitinka kaiščių padėties, prieš įkišdami atraminius varžtus ar įvarus, įsitikinkite, kad į skylutes įdėjote tinkamus kaiščius. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Istumkite varžtą (nepridedamas) per kiekvieną laikiklio veržlé, tada kiekvieną varžtą tvirtai jsukite j atraminio varžto angą.

1. „Soundbar“ apačioje dviemvaržtais tinkama kryptimi priveržkite du sieninio rémo laikiklius.

- Kai montuojate, jsitikinkite, kad sieninio rėmo laikiklių pakabinimo dalis yra už „Soundbar“ užpakalinės dalies.

1. Pritvirtinkite „Soundbar“ su jau pritvirtintais sieninio rėmo laikikliais pakabindami sieninio rėmo laikiklius ant sienoje esančių varžtu-laikiklių.

1. Stumkite „Soundbar“ žemyn, kaip parodyta toliau, kad sieninio rėmo laikikliai tvirtai laikytysi ant varžty-laikiklių.

- Istatykite varžtus-laikiklius į plačią (apatinę) sieninio rémo laikiklių dalį, tada stumkite sieninio rémo laikiklius žemyn taip, kad sieninio rémo laikikliai tvirtai laikytysi ant varžtų laikiklių.

Kad sumontuotumėte, pritvirtinkite gumines kojeles prie apatinės „Soundbar” dalies ir padėkite virš televizoriaus stovo. Jsitikinkite, kad guminės kojelės tinkamai pritvirtintos ir neišsikiša už televizoriaus stovo kraštų. Žr. toliau pateikiamą paveikslėlį.

Padėkite „Soundbar“ garsiakalbj ant televizoriaus stovo.

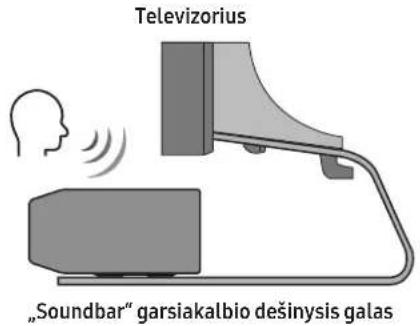

Išlygiuokite televizoriaus centra su „Soundbar“ centru kaip parodyta paveikslélyje ir atsargiai padékite „Soundbar“ ant televizoriaus stovo. Dabar padékite mikrofoną stovo priekyje, kad netrukdytu atpažinti balso.

PASTABA

• Isitikinkite, kad „Soundbar“ padéta ant lygaus ir tvirto paviršiaus.
• Nepakankamas atstumas nuo televizoriaus gali sukelti balso atpažinimo ir garso problemų.

12 PROGRAMINĖS ĮRANGOS ATNAUJINIMAS

Automatinis naujinimas

Prijungus „Soundbar“ prie interneto, automatiškai atnaujinama programinė įranga net esant išjungtam „Soundbar“.

• Norint naudotis „Automatinio naujinimo“ funkcija, „Soundbar“ turi būti prijungtas prie interneto.
  „Wi-Fi“ ryšys su „Soundbar“ garsiakalbiu bus nutrauktas, jei jo maitinimo laidas yra atjungiamas arba maitinimas yra išjungiamas. Atjungus maitinimą, maitinimui atsiradus arba vėl prijungus maitinimo laidą, jjunkite „Soundbar“ garsiakalbj, tada vėl prijunkite jį prie interneto.

Naujinimas naudojant USB

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Kai atsiranda atnaujinimų, prijunkite USB laikmeną, kurioje yra programinės aparatinės įrangos naujinys, prie „Soundbar“ SERVICE lizdo.

1. Eikite j „Samsung“ (www.samsung.com) → klientų palaikymo meniu parinkties paieškos laukelyje įveskite modelio pavadinimą.
2. Daugiau informacijos apie atnaujinimą žr. atnaujinimo vadove.
3. Atsisiųskite versijos naujinimo failą (USB tipas).
4. Išskleiskite failą, kad sukurtumėte aplanką su failo pavadinimu.
5. Išsaugokite aplanką USB laikmenoje ir tuomet ją prijunkite prie „Soundbar”.
6. Ijunkite „Soundbar“ garsiakalbj. Tada gaminys per 3 minutes atnaujinamas, tuo metu rodomas užrašas „UPDATE“.

- Atnaujinimo metu jrenginio neišjunkite ar neišimkite USB atmintinės.

- Jei ekrano lange nerodomas užrašas „UPDATE“, atjunkite maltinimo laidą nuo „Soundbar“ ir vėl prijunkite.

- Idiegus naujausią versiją, atnaujinimai nebeatliekami.

- Priklausomai nuo USB tipo, atnaujinimas gali būti nepalaikomas.

Inicijavimas

Jjunge „Soundbar“, tuo pačiu metu paspauskite ir bent 5 sekundes nuspaudę palaikykite ant korpuso esančius mygtukus (Garpumas). Ekrane parodomas užrašas „INIT“, tada „Soundbar“ inicijuojamas.

DÉMESIO

- Visi „Soundbar“ nustatymai yra inicijuoti. Atlikite šj veiksmą tik tada, kai inicijavimas yra būtinas.

13 TRIKČIŲ ŠALINIMAS

Prieš ieškodami pagalbos, patikrinkite toliau nurodytus dalykus.

- Patikrinkite, ar „Soundbar“ maitinimo laidas tinkamai prijungtas prie lizdo.

„Soundbar“ neveikia taip, kaip turétu

• Ištraukite maitinimo laidą ir prijunkite jį iš naujo.
• Atjunkite maitinimo laidą nuo išorinio jrenginio ir bandykite dar kartą.
• Jei nėra signalo, praėjus tam tikram laikui „Soundbar“ automatiškai išsijungia. Ijunkite maitinimą. (Žr. 9 psl.)

Jei neveikia nuotolinio valdymo pultas

• Nukreipkite nuotolinio valdymo pultą tiesiai j „Soundbar”.
• Pakeiskite baterijas naujomis.

„Soundbar“ neatkuria garso

• „Soundbar“ garsas yra per mažas arba nutildytas. Sureguliuokite garsuma.
• Kai yra prijungtas bet koks išorinis jrenginys (STB, „Bluetooth“, mobilusis jrenginys ir pan.), sureguliuokite išorinio jrenginio garsuma.
• Televizoriaus garso išvesčiai pasirinkite „Soundbar“. („Samsung“ televizorius: Pagrindinis ( ) → Nustatymai ( ⓣ → Garsas → Garso išvestis → Pasirinkti „Soundbar“)
• Laidas j „Soundbar“ negali būti laisvas. Atjunkite ir iš naujo prijunkite laidą.
• Visiškai ištraukite maitinimo laidą, iš naujo prijunkite ir junkite maitinimą.
• Inicijuokite gaminj ir bandykite dar kartą. (Žr. 30 psl.)

Žemų dažnių garsiakalbis neatkuria garso

• Patikrinkite, ar žemųjų dažnių garsiakalbio gale šviečia mėlynas LED indikatorius. Jei indikatorius mirksi mėlynai arba pradeda šviesti raudonai, iš naujo prijunkite „Soundbar” ir žemų dažnių garsiakalbj. (Žr. 12 psl.)
• Galite susidurti su problema, jei tarp „Soundbar“ ir žemujų dažnių garsiakalbio yra kliūtis. Patraukite jrenginius i vietą, kur nėra kliūčių.
• Kiti šalia esantys radijo dažnio signalus siunčiantys įrenginiai gali trukdyti ryšiui. Garsiakalbį laikykite toliau nuo tokių įrenginių.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką.

Per mažas žemujų dažnių garsiakalbio garsumo lygis

• Originalus atkuriamo kūrinio garsumo lygis gali būti mažas. Pabandykite reguliuoti žemujų dažnių garsiakalbio lygj. (Žr. 10 psl.)
• Atsineškite žemujų dažnių garsiakalbj arčiau savęs.

Jei televizorius néra prijungtas per HDMI | TV (eARC / ARC)

• Patikrinkite, ar HDMI laidas tinkamai prijungtas prie ARC jungties. (Žr. 15 psl.)
• Prijungimas gali būti negalimas dėl prijungto išorinio įrenginio (priedėlio, žaidimo ir t. t.). Prijunkite „Soundbar“ tiesiogiai.
• HDMI-CEC televizoriuje gali būti nesuaktyvinta. Televizoriaus meniu junkite CEC. („Samsung“ televizorius: Pagrindinis (☑) → Nustatymai (☑) → Bendra → Išorinių įrenginių tvarkytuvas → „Anynet“ + (HDMI-CEC) JUNGTAS)
• Jei norite prisijungti su „eARC“, televizoriaus meniu turi büti jjungta funkcija „eARC“. („Samsung“ televizorius: Pagrindinis (m) → Nustatymai (⑧→ Garsas → Eksperto nustatymai → Režimas „HDMI-eARC“ (automatinis))

Prisijungiant prie televizoriaus režimu „HDMI TO TV (eARC/ARC)“ (iš HDMI j televizorių („eARC / AC)) nėra garso

• lrenginys negali atkurti jvesties signalo. Pakeiskite televizoriaus garso išvestj i PCM arba „Dolby Digital“. („Samsung“ televizoriui: Pagrindinis ( ① ) → Nustatymai ( ⚙ → Garsas → Eksperto nustatymai → Skaitmeninės išvesties garso formatas)

Nepavyksta prijungti „Soundbar“ per „Bluetooth“

• Prijungiant naują jrenginį, susijungimui perjunkite į „BT PAIRING“. (Paspauskite mygtuką ➕ PAIR ant nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ⏻ (Mikrofonas jj./išj.) mygtuką, esantį ant korpuso.
• jei „Soundbar“ prijungtas prie kito jrenginio, pirmiausia atjunkite šj jrenginj, kad galėtumėte prijungti kitą.
• Prijungiamame jrenginyje pašalinkite „Bluetooth“ garsiakalbių sąrašą ir prijunkite jį iš naujo. („Samsung“ televizorius: Pagrindinis (n) → Nustatymai (o) → Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas)
• Automatinis televizoriaus ryšys gali būti išjungtas. Kai „Soundbar“ veikia režimu „BT READY“, „Soundbar“ nuotoliniame pultelyje paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką kairėn, kad galėtumėte pasirinkti „ON-TV CONNECT“. Jei matote OFF-TV CONNECT, paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką kairėn, kad perjungtumėte pasirinkimą.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką. Tada bandykite dar kartą.
• Inicijuokite gaminį ir bandykite dar kartą. (Žr. 30 psl.)

Prijungus jrenginj per „Bluetooth“, trūkinėja garsas.

• Kai kurie jrenginiai gali sukelti radijo trukdžius, jei jie yra per arti „Soundbar“, pvz., mikrobangų krosnelės, belaidžiai maršruto parinktuvai ir kt.
• Jei per „Bluetooth“ prijungtas jrenginys perkeliamas per toli nuo „Soundbar“, garsas gali trūkinėti. Perkelkite jrenginį arčiau „Soundbar“.
• Jei jūsų kūnas liečiasi su „Bluetooth“ siųstuvu-imtuvu arba gaminys yra įrengtas ar padėtas ant metalinių baldų, garsas gali trūkinėti. Patikrinkite įrengimo aplinką ir naudojimo sąlygas.

Nepavyksta prisijungti prie „Wi-Fi“

• Patikrinkite, ar jjungtas belaidis maršruto parinktuvas.
• Išjunkite belaidį maršruto parinktuvą ir bandykite dar kartą.
• „Soundbar“ neprisijungs, jei belaidžio ryšio signalas yra per silpnas. Bandykite perkelti maršruto parinktuvą arčiau „Soundbar“ arba, jei įmanoma, patraukti tarp „Soundbar“ ir maršruto parinktuvo esančias kliūtis.
• Jei belaidis maršruto parinktuvas yra naujas, turite iš naujo sukonfigūruoti garsiakalbio tinklo nustatymus.

„Soundbar“ automatiškai nejsijungia kartu su televizoriumi

- Jei žiūrėdami televizorių išjungiate „Soundbar“, maitinimo tiekimo sincronizavimas su televizoriumi yra išjungiamas. Pirma išjunkite televizorių.

AVA funkcija nepasiekiama toliau nurodytais atvejais.

• AVA funkcija nebus pasiekiama naudojant funkcija „Q-symphony“.
• AVA funkcija nebus pasiekiama, kai išjungtas mikrofonas.

14 LICENCIJA

Dolby

ATMOS

• Norėdami gauti daugiau informacijos apie „Spotify Connect“, apsilankykite adresu www.spotify.com/connect
• „Spotify“ programinei įrangai taikomos trečiųjų šalių licencijos pateiktos čia: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Jei norite siųsti užklausas ir klausimus dėl atvirųjų kody, susisiekite su „Samsung Open Source“ (http://opensource.samsung.com)

16 SVARBIOS PASTABOS APIE PASLAUGA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administracinis mokestis gali būti mokamas, jei:
  (a) jūsų prašymu iškviečiamas technikas ir produkto defekto nėra (t.y. vartotojo vadovas nebuvo perskaitytas).
  (b) atvežate įrenginį į remonto centra ir jame nėra defektų (t.y. nebuvo perskaitytas vartotojo vadovas).
• Jums bus pranešta apie administravimo mokesčio suma prieš specialisto apsilankymą.

17 SPECIFIKACIJOS IR VADOVAS

Specifikacijos

Modelio pavadinimas HW-Q800A / HW-Q810A
Svoris 3,6 kg
Matmenys (P x A x G) 980,0 x 60,0 x 115,0 mm
Veikimo temperatūros diapazonas Nuo +5 °C iki +35 °C
Veikimo drėgmės diapazonas 10 % ~ 75 %
STIPRINTUVASNominali išvesties galia ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Palaikomi grojimo formatai	„Dolby 5.1ch“ / „Dolby Digital Plus“ / „Dolby TRUE HD“ / „Dolby ATMOS“„DTS 5.1ch“ / „DTS HD“ / „DTS-HD Master Audio“ / „DTS:X“ / „LPCM 8Ch“
Belaidžio prietaiso išvesties galia„Wi-Fi“ maksimali siųstuvo galia	100 mW esant 2,4 GHz–2,4835 GHz, 200 mW esant 5,15 GHz–5,25 GHz,100 mW esant 5,25 GHz–5,35 GHz ir 5,47 GHz–5,725 GHz
BELAIDŽIO PRIETAISO IŠVESTIES GALIA„BT“ maksimali siųstuvo galia 100 mW esant 2,4–2,4835 GHz
BELAIDŽIO PRIETAISO IŠVESTIES GALIASRD maksimali siųstuvo galia 25 mW esant 5,775–5,875GHz
Žemųjų dažnių garsiakalbio pavadinimas PS-WA85B
Svoris 9,8 kg
Matmenys (P x A x G) 210,0 x 403,0 x 403,0 mm
STIPRINTUVASNominali išvesties galia 160 W
BELAIDŽIO PRIETAISO IŠVESTIES GALIASRD maksimali siųstuvo galia 25 mW esant 5,775–5,875GHz

PASTABA

- „Samsung Electronics Co., Ltd.“ pasilieka teisę be įspėjimo keisti specifikacijas.

- Svoris ir matmenys yra apytiksliai.

Atsargiai: jei jjungsite arba išjungsite „Wi-Fi“, „Soundbar“ bus automatiškai paleistas iš naujo.

Bendros energijos sąnaudos budėjimo režimu (W)	5,5 W
„Wi-Fi“Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite mygtuką ID SET, esantį ant „Soundbar“ apatinio skydelio, norėdami jungti / išjungti „Wi-Fi“.
„Bluetooth“Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite mygtuką NETWORK, esantį ant „Soundbar“ apatinio skydelio, norėdami jungti / išjungti „Bluetooth“.

- „Samsung“ pareiškia, kad ši radijo jranga atitinka Direktyvą 2014/53 / ES iratitinkamus JK įstatymų reikalavimus.

Visa atitikties deklaracijos tekstą galite rasti šiuo interneto adresu:

http://www.samsung.com eikite i „Palaikymas“ ir jveskite modelio pavadinimą.

Ši įranga gali būti naudojama visose ES šalyse ir JK.

Šios jrangos 5GHz WLAN („Wi-Fi“ arba SRD) funkciją galima naudoti tik patalpose.

[Tinkamas šio gaminio bateriju šalinimas]

(Taikoma šalyse, kuriose yra atskiro surinkimo sistemos)

Šis žymėjimas ant akumuliatoriaus, vadovo ar pakuotės rodo, kad pasibaigus jų eksploatavimo laikui, šio gaminio baterijų negalima išmesti su kitomis buitinėmis atliekomis. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad maitinimo elemente yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.

Jei maitinimo elementai išmetami netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite maitinimo elementus nuo kitų tipų atliekų ir perdirbkite juos pasinaudodami vietos nemokamo maitinimo elementų gražinimo sistema.

Tinkamas šio gaminio sunaikinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose yra atskiro surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus jų eksploatacijos trukmei. Norėdami išvengti nekontroliuojamų atliekų šalinimo galimos žalos aplinkai aržmonių sveikatai, prašome atskirti šiuos daiktus nuo kitų rūšių atliekų ir jas atsakingai perdirbti, kad būtų skatinamas tvarus pakartotinis materialinių išteklių naudojimas.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos.

Imonès turétu kreiptis i tiekëja ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Norédami gauti informacijos apie „Samsung“ aplinkosaugos [sipareigojimus ir su gaminiu susijusius reguliavimo [pareigojimus, pvz. REACH, EE] atliekos, baterijos, apsilankykite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJOS REGLAMENTAS (ES) 2019/1782

„Ecodesign“ reikalavimai išoriniams maitinimo šaltiniams:

www.samsung.com/global/ecodesign_component

SIKKERHETSINFORMASJON

SIKKERHETSADVARSLER

FOR Å REDUSERE RISIKOEN FOR ELEKTRISK ST∅T SKAL IKKE DEKSLET FJERNES (ELLER BAKSIDEN).

INGEN INNVENDIGE DELER KAN REPARERES AV BRUKEREN. OVERLAT SERVICE TIL KVALIFISERT SERVICEPERSONELL.

Efekt Vstup		Výstup
		Len s basovým reproduktorom	S basovým reproduktorom a bezdrôtovou zadnou reproduktorovou súpravou
STANDARD	2.0 k. 2.1 k. 2.1 k.
	5.1 k. 3.1 k. 5.1 k.
SURROUND	2.0 k. 3.1.2 k. 5.1.4 k.
	5.1 k. 3.1.2 k. 5.1.4 k.
GAME PRO	2.0 k. 3.1.2 k. 5.1.4 k.
	5.1 k. 3.1.2 k. 5.1.4 k.
ADAPTIVE SOUND	2.0 k. 3.1.2 k. 5.1.4 k.
	5.1 k. 3.1.2 k. 5.1.4 k.
