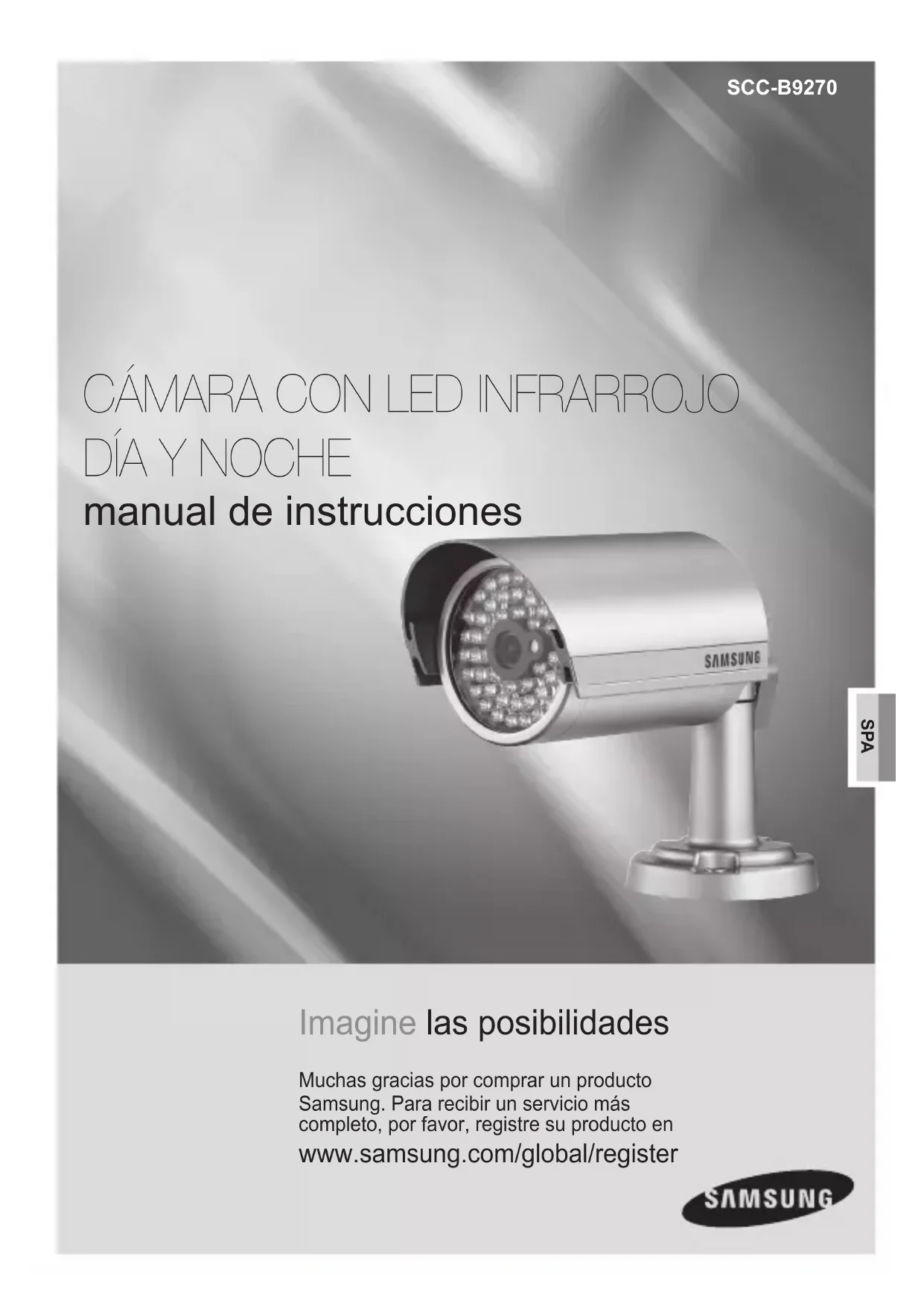

MANUAL DE USUARIO SCC-B9270 SAMSUNG

SPA 04-SCC_B9270_EU-SPA.indd 1 2008-03-10 오후 3:01:43precauciones de seguridad PRECAUCIÓN

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE SUFRIR UNA DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O LA PARTE DE DETRÁS). DENTRO NO HAY PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. REMITA EL APARATO A PERSONAL DE MANTENIMIENTO CUALIFICADO. Este símbolo indica que esta unidad cuenta con un voltaje peligroso y que existe riesgo de cortocircuito. Este símbolo indica que hay importantes instrucciones de funcionamiento y mantenimiento en el manual que acompaña a la unidad. ADVERTENCIA

Para reducir el riesgo de incendio o cortocircuito, no exponga este dispositivo a la lluvia o la humedad. ADVERTENCIA

Asegúrese de utilizar únicamente el adaptador estándar que se indica en la hoja de especicaciones. Utilizar cualqueir otro adaptador puede provocar un incendio, el riesgo de sufrir una descarga eléctrica o puede dañar el producto.

2. Conectar de manera incorrecta el suministro de energía o cambiar las baterías

de manera incorrecta puede producir explosiones, incendios, riesgo de sufrir una descarga eléctrica o puede dañar el producto.

3. No conecte varias cámaras a un único adaptador. Superar la capacidad puede generar

calor de manera anormal o crear un incendio.

4. Enchufe de manera segura el cable de alimentación en la toma de corriente. Una

conexión no segura puede provocar un incendio.

5. Al instalar la cámara, ajústela rmemente y de manera segura. La caída de una

cámara puede causar daños personales.

6. No coloque objetos conductores (p. ej. destornilladores, monedas, objetos de metal,

etc.) o recipientes que contengan agua sobre la cámara. Se pueden producir daños personales debido a incendios, descargas eléctricas u objetos que se caigan.

7. No instale el aparato en lugares húmedos, cubiertos de polvo o de hollín. Podría

producirse un incendo o riesgo de sufrir una descarga eléctrica.

8. Si la unidad desprende un olor o humo inusual, deje de utilizar el aparato. En caso

de que esto ocurra, desconecte inmediatamente la fuente de energía y póngase en contacto con el servicio técnico. El uso continuado del aparato en esas condiciones puede provocar un incendio o riesgo de sufrir una descarga eléctrica.

9. Si este producto deja de funcionar con normalidad, póngase en contacto con el

servicio técnico más cercano. Nunca intente desmontar o modicar este producto de ninguna manera. (SAMSUNG no se hace responsable de los problemas producidos por modicaciones no autorizadas o por intentos de reparaciones.)

10. Al limpiar el producto, no rocíe sus piezas directamente con agua. Podría producirse

un incendo o el riesgo de sufrir una descarga eléctrica. 04-SCC_B9270_EU-SPA.indd 2 2008-03-10 오후 3:01:43SPA PRECAUCIÓN

No deje objetos sobre el producto ni aplique una fuerte presión sobre él. Manténgalo lejos de lugares sujetos una demasiadas vibraciones o a interferencias magnéticas.

2. No lo instale en lugares con temperaturas elevadas (más de 50°C), temperaturas

bajas (menos de -10°C) o humedad elevada. Podría producirse un incendo o riesgo de sufrir una descarga eléctrica.

3. Si desea cambiar de ubicación el aparato ya instalado, asegúrese de desconectar

el suministro de energía. Una vez esté desconectado, mueva el aparato o vuelva a instalarlo.

4. Desconecte el enchufe de la toma de corriente cuando hay rayos. Si no lo hace,

puede producirse un incendio o el aparato puede dañarse.

5. Mantenga el aparato alejado de la luz solar directa y de las fuentes que irradien

calor. Se puede producir un incendio.

6. Instale el aparato en un lugar bien ventilado.

7. Evite dirigir la cámara directamente hacia objetos extremadamente brillantes como,

por ejemplo, el sol, puesto que puede dañar el sensor de imagen CCD.

8. No debe exponer el aparato a gotas ni salpicaduras de agua ni a objetos con

líquido, como jarrones, evitando colocarlos sobre el aparato.

9. El enchufe principal se utiliza como un dispositivo de desconexión y debe tenerlo a

mano en cualquier momento. 04-SCC_B9270_EU-SPA.indd 1 2008-03-10 오후 3:01:43instrucciones de seguridad importantes

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Límpielo únicamente con un paño seco.

7. No obstruya ninguna abertura de ventilación. Instale el aparato siguiendo las

instrucciones del fabricante.

8. No lo instale cerca de ninguna fuente de calor como radiadores, focos de calor o

cualquier otro aparato (incluidos los amplicadores) que emita calor.

9. No olvide que la nalidad de los enchufes polarizados o de toma a tierra es

proporcionarle seguridad. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con toma a tierra tiene dos clavijas y una tercera de toma a tierra. Tanto la clavija más ancha, en el caso del enchufe polarizado, como la clavija adicional, en el caso del enchufe con toma a tierra, tienen como objetivo aportarle seguridad. Si el encufe del aparato no encaja en su toma de corriente, póngase en contacto con un electricista para cambiar la toma de corriente obsoleta.

10. Evite pisar o doblar el cable de alimentación. Ponga especial cuidado para no hacerlo

en enchufes, tomas de corriente y en los puntos en los que salen desde el aparato.

11. Utilice únicamente los dispositivos y accesorios especicados por el fabricante.

12. Utilice únicamente la carretilla, plataforma, trípode, soporte o mesa especicados por

el fabricante o suministrados junto con el equipo.

13. Desenchufe el aparato cuando no se vaya a utilizar. Cuando se utilice una carretilla,

tenga cuidado al mover la carretilla junto con el aparato con el n de evitar heridas debido a que la carretilla vuelca.

14. Remita todas las reparaciones a personal de mantenimiento cualicado. Es necesario

enviar el aparato para su reparación cuando ha sufrido cualquier tipo de daño, como, por ejemplo, que el cable o el enchufe de la alimentación está dañado, se han derramado líquidos sobre el aparato o algún objeto ha caído sobre él, el aparato ha sido expuesto a la lluvia o a humedad, no funciona correctamente o se ha caído al suelo. 04-SCC_B9270_EU-SPA.indd 2 2008-03-10 오후 3:01:43_01 SPA contenidos CARACTERÍSTICAS

02 Aspectos que se deben tener en cuenta durante la instalación y el funcionamiento DIMENSIONES Y

03 Dimensiones y conexión por cable03 Instalación

04 Solución de problemas ESPECIFICACIONES

05 Especicacionescontenidos 04-SCC_B9270_EU-SPA.indd 1 2008-03-10 오후 3:01:442_ características Super HAD de SONY Resolucion Alta/Estandar CCD a Color Resolución: 350TVL Control de LED infrarrojo de cambio automático de CDS (48 uds. de LED infrarrojo) 0 Lux con LED infrarrojo ENCENDIDO Lente Día y Noche F2,0 de IRIS Fija DC de 4,3 mm. Fuente de alimentación de 12V de CC Instalación exterior resistente al agua (IP-66) aspectos que se deben tener en cuenta durante la instalación y el funcionamiento No desmonte la cámara por su cuenta. Tenga siempre cuidado cuando maneje la cámara. No golpee la cámara con sus puños ni la agite.Le rogamos que tenga cuidado cuando la guarde o la esté usando. No ponga o utilice la cámara en un medio húmedo como en ambientes lluvio sos o supercies húmedas. No limpie la cámara con papel de lija áspero. Utilice siempre un paño seco cuando la limpie. Ponga la cámara en un área fresca lejos de la luz de sol directa. De lo contrario, la cámara podría resultar dañada.

características 04-SCC_B9270_EU-SPA.indd 2 2008-03-10 오후 3:01:44_03 SPA dimensiones y conexión por cable instalación Primero : Hay tres orificios de montaje en el soporte de forma que los usuarios pu- edan instalar la unidad en cualquier lugar, ya sea en el techo o la pared. Segundo : Fije la cámara en el soporte. Tercero : Conecte el vídeo y el cable de alimentación a la cámara. Por favor, compruebe los siguientes puntos antes de la conexión. Alimentación eléctrica - Adaptador : Fuente de alimentación regulada de 12V. / 800 mA. de CC - Para evitar fuegos o descargas, utilice una fuente de alimentación que aparezca en la lista de los Laboratorios Underwriters.

04-SCC_B9270_EU-SPA.indd 3 2008-03-10 오후 3:01:444_ solución de problemas Impedancia del Monitor - Fije el interruptor de impedancia en 75Ω, posición estándar.

En caso de que el monitor se encuentre en un modo con una impedancia alta, la imagen se podría ver borrosa. En este caso, compruebe la posición del interruptor de la impedancia del monitor. Cuarto : Oriente la cámara hacia la imagen que desee mostrar. Para evitar las manchas, no exponga la cámara directamente a una fuente de luz fuerte como el sol o un foco. solución de problemas Si tiene problemas en el manejo de la cámara, compruebe los siguientes aspectos para obtener una posible solución. No aparece nada en la pantalla. - Compruebe la toma de alimentación y la línea de conexión de la señal de vídeo.. - Compruebe el nivel de brillo del Iris Automático DC de la cámara. La imagen del vídeo no es clara. - Compruebe si el cristal de la cámara tiene polvo en la supercie.. Límpielo con un paño o pincel. - Asegúrese de que la pantalla no está expuesta directamente a la luz brillante.. Ajuste la posición de la cámara si es necesario. - Compruebe si se ha retirado la película protectora del cristal de la cámara. La pantalla está oscura l - Ajuste el brillo del monitor. - Compruebe el nivel de brillo del Iris Automático DC de la cámara.. La pantalla no muestra la imagen correctamente cuando están encendidos los LEDs infrarrojos. - Compruebe si el cristal de la cámara tiene polvo. - Límpielo con un paño o pincel. Si no puede solucionar el problema con los consejos anteriores, póngase en contacto con un técnico autorizado.

¡¡Advertencia!! 04-SCC_B9270_EU-SPA.indd 4 2008-03-10 오후 3:01:45_05 SPA especificaciones ELEMENTO PAL Sensor de Imagen CCD a color de transferencia de interlineado de 1/3” (SONY) Píxeles reales 500 H x 582 V (290 K píxeles) Sistema de escaneo 625 líneas, entrelazadas 2:1 Frecuencia de escaneo 15,625 KHz (H), 50 Hz (V) Resolución 350 TVL Velocidad del Obturador 1/50 ~ 1/100.000 seg Relación S/R Más de 48dB (CAG Apagado) Sistema de sincronización Interno Iluminación mínima 0Lux (LED infrarrojo Encendido) Balance de blancos AWC Salida de Vídeo VBS 1,0 Vp-p (Carga de 75Ù) Lente Lente Día y Noche F2,0 de IRIS Fija DC de 4,3 mm Alimentación eléctrica(*) 12 V. ±10% de CC Consumo de electricidad 1,3 W. (Led Apagado) / 5,4 W. (Led Encendido) Temperatura de funcionamiento -10˚C~50˚C (14˚F~122˚F) Humedad de funcionamiento Máx. 90% RH Dimensiones 70mm (Ø) × 102mm (L) (*) Se debe utilizar una fuente de alimentación regulada y especificada. especicaciones 04-SCC_B9270_EU-SPA.indd 5 2008-03-10 오후 3:01:45Eliminación correcta de este producto (material eléctrico y electrónico de descarte) (Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al nalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales. 04-SCC_B9270_EU-SPA.indd 6 2008-03-10 오후 3:01:45SCC-B9270 immagina le possibilità Grazie per aver acquistato un prodotto Samsung. Per ottenere un servizio più completo, registri il suo prodotto su www.samsung.com/global/register istruzioni di funzionamento
