BEDIENUNGSANLEITUNG 0700 AA SKIL

Elektrische Unkrautbürste 0700

EINLEITUNG

• Dieses Werkzeug dient dazu, Unkraut von Terrassen und zwischen Gartenfliesen und Steinen zu entfernen
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Sicherstellen, dass die Packung alle in der Zeichnung (2) abgebildeten Teile enthalt.
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an ihren Handler
  -ritte diese Bedienungsanleitung sorgfältig durchlesen und aufbewahren ③
• Achten Sie besonderss auf die Sicherheits- und Warnhinweise; ihre Nichtbeachtung kann schwere Verletzungen nach sichziehen

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Schneidschutz
B Rad
C Spindelarretierungsknopf
D Spanzangenmutter
E Schlüssel
F Bürste
G Burstenpositionsanzeige
H Verriegelungshülse
J Teleskopstange

K Handgriff
L Kabelhalter
M Auslöseschalter
N Luftungsschlitze
P Aufbewahrungsschiene (Schrauben nicht im Lieferumfang)

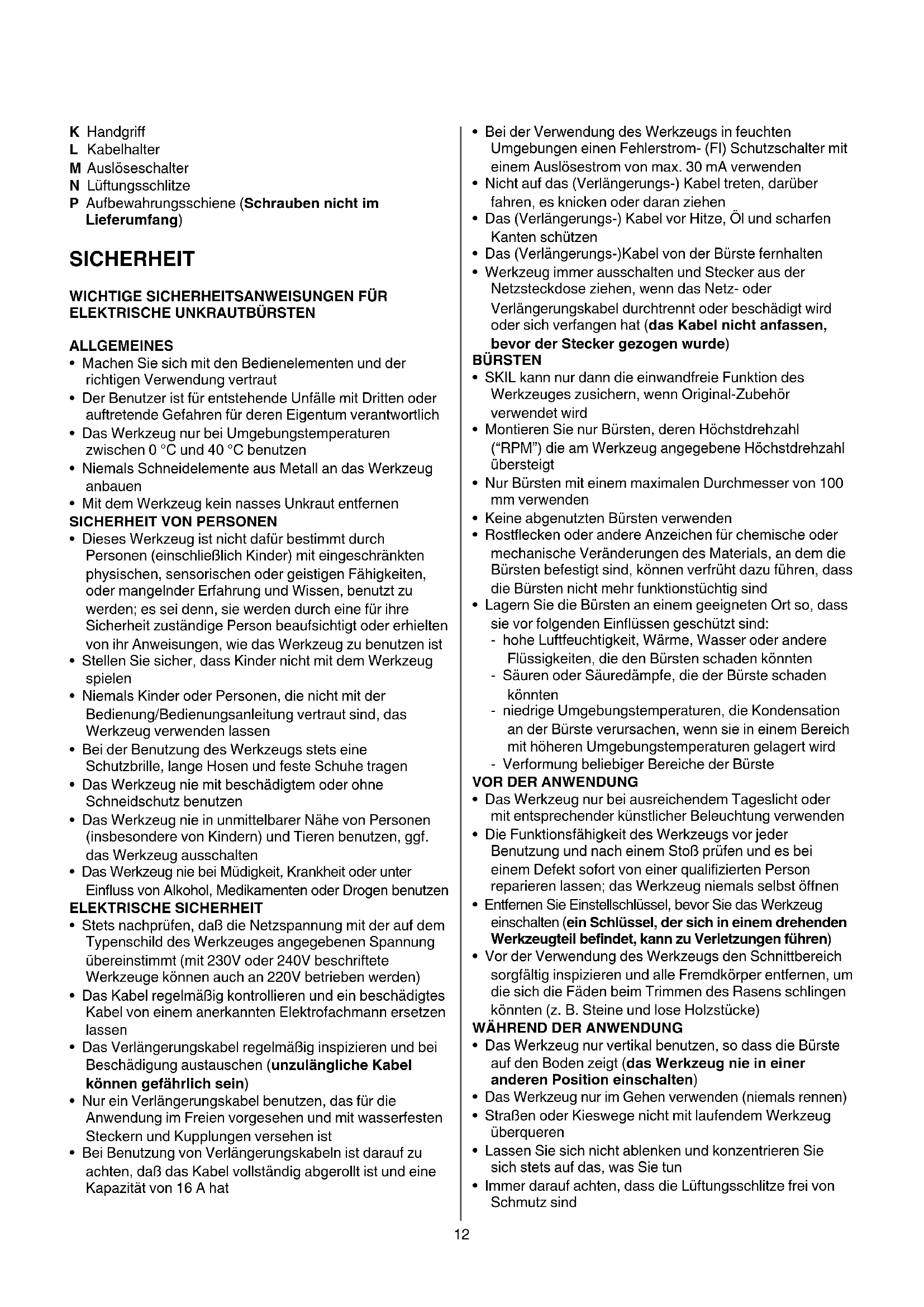

SICHERHEIT

WICHTIGE SICHERHEITSANWEISUNGEN FÜR ELEKTRISCHE UNKRAUTBÜRSTEN

ALLGEMEINES

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut
• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich.
• Das Werkzeug nur bei Umgebungstemperaturen zwischen 0^ und 40^ benutzen
• Niemals Schneidelemente aus Metall an das Werkzeug anbauen
• Mit dem Werkzeug kein nasses Unkraut entfernen

SICHERHEIT VON PERSONEN

• Dieses Werkzeug ist nicht damit bestimmt durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Werkzeug zu benutzen ist
• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug speilen
• Niemals Kinder oder Personen, die nicht mit der Bedienung/Bedienungsanleitung vertraut sind, das Werkzeug verwenden setzen
• Bei der Benutzung des Werkzeugs stets eine Schutzbrille, large Hosen und feste Schuhe trag.
• Das Werkzeug nie mit beschädigtem oder ohne Schneidschutz benutzen
• Das Werkzeug nie in unmittelbarer Höhe von Personen (insbesondere von Kindern) und Tieren benutzen, ggf. das Werkzeug ausschalten
• Das Werkzeug nie bei Mädigkeit, Krankheit oder unter Einfluss von Alkohol, Medikamenten oder Drogen benutzen

ELEKTRISCHE SICHERHEIT

• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschrittete Werkzeuge können auch an 220V betrieben werden)
• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen halten
• Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulängliche Kabel können gefährlich sein)
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat

• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom- (Fl) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden

• Nicht auf das (Verländerungs-) Kabel treten, darüber fahren, es knicken oder davon ziehen
• Das (Verlägerungs-) Kabel vor Hitze, Öl und scharfen
  Kanten schützen
• Das (Verlägerungs-)Kabel von der Bürste fernhalten
• Werkzeug immer ausschalten und Stecker aus der Netzsteckdoseziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (das Kabel nicht anfassen, bevor der Stecker gezogen wurde)

BÜRSTEN

• SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Montieren Sie nur Bürsten, deren Höchstdrehzahl ("RPM") die am Werkzeug angegebene Höchstdrehzahl übersteigt
• Nur Bürsten mit einem maximalen Durchmesser von 100 mm verwenden
• Keine abgenutzten Bürsten verwenden

• Rostflecken oder andere Anzeichen für chemische oder mechanische Veränderungen des Materials, an dem die Bürsten befestigt sind, können verfrüht dazu führen, dass die Bürsten nicht mehr Funktionstüchtig sind
  Lagern Sie die Bürsten an einem geeigneten Ort so, dass sie vor folgenden Einflüssen geschützt sind:

• hohe Luftfeuchtigkeit, Wärme, Wasser oder andere Flüssigkeiten, die den Bürsten schaden konnten

• Säuren oder Sauredämpfe, die der Bürste schaden konnten
• niedrige Umgebungstemperaturen, die Kondensation an der Bürste verursachen, wenn sie in einem Bereich mit higheren Umgebungstemperaturen gelagert wird
• Verformung beliebiger Bereiche der Bürste

VOR DER ANWENDUNG

• Das Werkzeug nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchting verwenden
  Die Funktionsfähigkeit des Werkzeugs vor jeder

Benutzung und nach einem Stoß prüfen und es bei einem Defekt sofort von einer qualifizierten Person reparieren halten; das Werkzeug niemals selbst öffnen

• Entferen Sie Einstellschlüssel, bevor Sie das Werkzeug einschalten (ein Schlüssel, der sich in einem drehenden Werkzeugteil befindet, kann zu Verletzungen führen)
• Vor der Verwendung des Werkzeugs den Schnittbereich sorgfältig inspizieren und alle Fremdkörper entfern, um die sich die Faden beim Trimmen des Rasens schlingen konnten (z. B. Steine und lose Holzstücke)

WAHREND DER ANWENDUNG

• Das Werkzeug nur vertical benutzen, so dass die Bürste auf den Boden zeigt (das Werkzeug nie in einer anderen Position einschalten)
• Das Werkzeug nur im Gehen verwenden (niemals rennen)
• Straßen oder Kieswege nicht mit laufendem Werkzeug überqueren
• Lassen Sie sich nicht ablenken und konzentrieren Sie sich stets auf das, was Sie tun
• Immer darauf aufachten, dass die Lüftungsschlitze frei von Schmutz sind

NACH DER ANWENDUNG

• Nach dem Ausschalten des Werkzeugs dreht sich die Bürste noch eineugekunden weiter (drehende Bürstenicht berühren)

• Stets den Stecker aus der Netzsteckdoseziehen

• wenn das Werkzeug unbeaufsichtigt ist

• vor dem Entfernen von festsitzendem Material
• vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug
• nach dem Anschlagen an einen Gegenstand

• wenn das Werkzeug beginnnt ungewöhnlich zu vibrieren

• Sobald Sie sich von Ihrw Werkzeug entfemen, solte diese ausgeschaltet werden und sollen den sie sich bewegenden Teile vollkommen zum Stillstand gekommen sein

• Das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

③ Warning! Lesen Sie die Bedienungsanleitung
4 Das Werkzeug niemals dem Regen aussetzen
⑤ Schutzbrille und Gehorschutz tragen
⑥ Auf das Risiko von Verletzungen durch fliegende Schmutzpartikeln achten (Sicherheitsabstand zu Umstehenden halten)
⑦ Hande und FuBe immer von den sich drehenden Teilen fernhalten
Werkzeug abschalten und Steckerziehen vor dem Reinigen/der Wartung oder wenn das (Verlangerungs-) Kabel beschadigt oder verheddert ist
Doppelte Isolierung (kein Erdleiter erforderlich)
10 Das Werkzeug nicht in den Hausmull werfen

BEDIENUNG

Montageanleitung

Ivor dem Anbringen/Abnehmen der Burste stets den Stecker des Werkzeugs Herausziehen
- die Schutzabdeckung A wie abgebildet über das Motorgehäuse schieren, bis sie mit einem Klick einrastet (1)
- das Rad B wie abgebildet an das Motorgehause montieren, bis es mit einem Klick einrastet ⑫
- den Spindelarretierungsknopf C gedrückt halten und gleichzeitig mit dem Schlüssel E die SpanNZangenmutter D loseN
- die Bürste F am Bürstenpositionsanzeiger Gausgerichtet montieren
- die SpanNZangenmutter D mit dem Schlüssel E anziehen, während der Spindelarretierungsknopf C gedrückt gehalten wird

! die Bürste austauschen, wenn sie abgenutz ist (SKIL-Zubehörnummer 2610Z02973)

Höheneinstellung ⑭

• die Verriegelungshülse H durch Drehen im Uhrzeigersinn offen
  ! bei erstmaliger Benutzung des Werkzeugs den Griff K nach dem Lösener Verriegelungshülse H um 90^ drehen
• das Rohr J bis zur gewünschten Höhe ausziehen
• die Verriegelungshülse H durch Drehen gegen den Uhrzeigersinn festziehen
  ! beim Ausziehen/Einschieben der Stange zur Einstellung der gewünschten Höhe keinen Druck auf das Werkzeug ausüben

Kabelhalter 15

• Schlaufe des Verlängerungskabels gemäß Abbildung in den Kabelhalter L haken
• festziehen, um das Verlängerungskabel sicher zu befestigen

Ein/Aus-Schalten 16

• das Werkzeug durch Drücken von Auslöseschalter M. einschalten
• das Werkzeug durch Lösen von Auslöseschalter M abschalten

! nach dem Ausschalten bewegt sich die Bürste noch eine Sekunden

• vor der Wiedereinschaltung des Werkzeugs warten, bis sich die Bürste nicht mehr dreht
  ! das Werkzeug nicht schnell hintereinander ein- und ausschalten

Vor dem Gebrauch Ihres Werkzeuges

• sicherstellen, daß die Bürste F 13 richtig montiert und die Spannzangenmutter D 13 fest angezogen ist
• einen Probelauf vornehmen, bei dem Sie das Werkzeug in einer sicheren Position mindestens 30 Sekunden mit höchster Geschwindigkeit unbelastet laufen halten

• bei betrachtlichen Vibrationen oder anderen Defekten das Werkzeug(sofort ausschalten und die mögliche Ursache Herausfinden

• Unkraut entfernen

!{sicherstellen,dass der Schnittbereich frei von Steinen,Abfallen und anderen storenden Gegenständen ist
- sicherstellen, dass die Unterseite des Werkzeugs gerade am Boden ausgerichtet ist
- nur mit der Arbeit beginnen, wenn der Motor lauft
- die Arbeit in der Nähe der Netzsteckdose beginnenu und sich dann bei der Arbeit davon weg bewegen
- das Werkzeug von harten Gegenständen und Pflanzen fernhalten
- das Werkzeug nicht zu lange an einer Stelle benutzen
- das Werkzeug nicht überlasten

• Halten und Führn des Werkzeuges 17

• das Werkzeug fest mit einer Hand halten

• das Werkzeug mit gleichmäßiger Geschwindigkeit über die zu bearbeitende Fläche führen
• auf eine sichere Arbeitsposition achten
• das Werkzeug immer von ihrem Körper entfernt halten

ANWENDUNGSHINWEISE

• Das Werkzeug zur Erzielung optimaler Ergebnisse an einer kleinen Stelle testen, um sicherzustellen, dass die Gartenfliesen nicht beschädigt werden
• Regelmäßiges Entfernen des Unkrauts hilft, hartnäckiges Unkraut zu vermeiden
• Für mehr Tips siehe www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber

! Netzstecker vor dem Säubernziehen

• regelmäßige die Belüftungsschlitze N ② mit einem weichen Tuch reinigen
• regelmäßig mit einer weichen Bürste den Schmutz aus dem Schneidschutz A (2) entfernen

Aufbewahrung 18

• das Werkzeug drinnen an trockener und abgesperster Stelle, für Kinder unzugänglich, lagern

• Aufbewahrungsschiene P sicher mit 4 Schrauben (nicht mitgeliefert) horizontal an der Wand befestigen

• Solfte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüferfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronerkzeuge ausführten zu halten

• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

STÖRUNGSBESEITIGUNG

Die folgende Seite enthalt Symptome fur Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sichitte an ihren Handler oder ihren Kundendienst)

Ivor der Untersuchung des Problems das Werkzeug ausschalten und den Stecker aus der Steckdoseziehen

Werkzeug Funktioniert nicht
-Netzsteckdose defekt -> andere Steckdose verwenden
- Veränderungskabel beschädigt -> Veränderungskabel austauschen
- Bürste falsch montiert -> Bürste neu montieren
Werkzeug hat Ausetzer
- Innerverdraughtung defect -> Handler/Kundendienstkontaktieren
- Ein-/Aus-Schalter defect -> Handler/Kundendienst kontaktieren
Unkraut wird nicht vollständig entfernt
- Bürste beschädigt/abgenutzt -> Bürste ersetzen

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht,müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden

• hieran soll Sie Symbol ⑩ erinnern

KONFORMITÄTSERKLÄRUNG (€

• Wir erklären in alleiniger Verantwortung, daß das unter "Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 61000, EN 55014 gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

Gemessen gemäß EN 60335 beträgt der Schalldruckpegel these Gerätes 68 dB(A) und der Schalleistungspegel 88 dB(A) (Standardabweichung: 3 dB), und die Vibration 3,2m / s^2 (Hand-Arm Methode; Unsicherheit K = 1,5m / s^2
Gemessen gemäß 2000/14/EG (EN/ISO 3744) liegt der garantierte Schalleistungspegel LwA unter 91 dB(A) (Bewertungsverfahren der Konformität gemäß Anhang VI) Benannte Stelle: KEMA, Arnhem, NL Kennnummer der benannten Stelle: 0344
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60335 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern
  I schätzen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

Onkruidborstel 0700

INTRODUCTIE

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

A Beschemkap
B Wieltje
C Asvergrendelknop
D Spanmoer
E Sleutel
F Borstel
G Borstelindicator
H Vergrendelingshuls
J Telescoopbuis
K Handgreep
L Snoerhouser
M Trekkerschakelaar
N Ventilatie-openingen
P Opslagrail (schroeven nicht meegeleverd)

VEILIGHEID

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR ONKRUIDBORSTELS

ALGEMEEN

ELEKTRISCHE VEILIGHEID

Hoogetaftstelling 14

MEPH TOY EPTAAEIOY ②

A IpoΦuλakntpac KOnTIkoU
B Tpoxoc
C Koupi aphi alion ts atpaktou
D NaImuadI mXavioou oooiEnS
E Kλειδι
F Bouptra
G Evdkns Bouptoac
H Kéλuφoc μανδαλωσns
J TnIeKoIkuoc BpaXioVac
K Xειρολαβη
L Yrnofoxn kaawsiou
M Diakokntns okaVaiaions
N Σχισμες αερισμου
P Páya aπoθήκευος (δεν παρέχονται Μβίδες)

AΣΦΑΛΕΙA

EIAIKEOADHIEAΦAANEIAIABOYPTEEXOPTOY

TENIKA

Na eiokeiwthetae ta xeiptnpiia kai tn ootn xpnoi tou epyaaiou
O xpnoTc eivau unevuovoc yia atuxnmuata n kivduvouos nou mopei va ooubouv oe alaa atoama n 1dioktnoe
Na xpnoiouite to epyaio movotav n 0epuokpia nepiabalovtocivai tεaK a1 40°C
